Buderus Luft/Wasser-Wärmepumpe WLW196i-4/6/8/11/14 AR T190, 1HK, P120.5/P200.5 S-B
Artikelnummer: 7739615452
EAN: 4057749808035
SKU: 170553
Lagermäßig im Lager Busdorf!
€
Versandkostenfrei innerhalb DESpeditionsversand
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Buderus Luft-Wasser-Wärmepumpe Logatherm WLW196i AR T190
Bitte die gewünschte Leistung der Wärmepumpe auswählen.
Leider kann es derzeit bei einigen Buderus Wärmepumpenmodellen ab Werk zu Lieferverzögerungen kommen.
Wir informieren Sie gerne über die tagesaktuelle Verfügbarkeit der gewünschten Wärmepumpe.
Buderus Wärmepumpe, reversibel mit Komfort-Hydraulik-Inneneinheit, sowie Warmwasserspeicher und Zubehör.
Buderus Luft/Wasser-Wärmepumpe WLW196i AR T190
Die neue Generation von Luft-Wasser-Wärmepumpen
Luft benötigen wir zum Leben, sie ist aber auch eine Energiequelle für Heizung und Warmwasser, die niemals ausgeht. Mit der Luft/Wasser-Wärmepumpe Logatherm WLW196i AR wird aus der Luft die Energie gezogen und in Wärme umgewandelt. Diese Technik ist nicht nur hocheffizient, sondern auch äußerst umweltschonend. Die neue Logatherm WLW196i AR S+ arbeitet dazu noch unerhört leise. Sie möchten umwelt- und ressourcenschonend heizen und dabei noch Energiekosten sparen? Dann ist die neue Luft-Wasser-Wärmepumpe von Buderus genau das richtige Heizsystem für Sie. Ob Neubau, Modernisierung oder Austausch – die multivalente Logatherm WLW196i AR lässt sich bei Bedarf mit regenerativen Energien wie Solarenergie oder Biomasse ergänzen.
Außen innovativ
Das Wärmepumpensystem besteht aus einer modulierenden Außeneinheit, die die Leistung bedarfsgerecht anpasst. Dazu ist sie modular aufgebaut und auch deutlich leichter als bisherige konventionelle Lösungen, dank der Verkleidungskomponenten aus speziellem EPP-Material. Die Zugänglichkeit der Außen- und Inneneinheit erleichtert die Montage erheblich. Ihre Verbindung erfolgt durch eine wasserführende Verbindungsleitung.
Innen flexibel
Bei der Inneneinheit kann zwischen einer monoenergetischen und bivalenten Lösung ausgewählt werden. Bei der kompakten bodenstehenden Inneneinheit sind alle systemrelevanten Komponenten schon integriert. Es gibt sie in drei Varianten: 1. als neue KomfortHydraulik-Inneneinheit mit integriertem Pufferspeicher, 2. monoenergetisch mit integriertem Warmwasserspeicher und 3. zusätzlich mit Solarwärmetauscher. Die multivalente Einbindung weiterer regenerativer Energien für die Heizungs- und Warmwasserbereitung erfolgt über den Mehrzonenschichtenspeicher Logalux PRZ oder PNRZ und dazugehöriger Frischwasserstation Logalux FS 20/2 in Kombination mit der wandhängenden Inneneinheit.
Vollautomatisch heizen und kühlen
Die Luft-Wasser-Wärmepumpe ist auch serienmäßig für eine aktive Kühlung vorgesehen. Zur einfachen Bedienung und Diagnose ist diese mit dem Regelsystem Logamatic EMS plus und der Systembedieneinheit Logamatic HMC300 sowie einer serienmäßigen Internet-Schnittstelle ausgestattet.
Vorteile Logatherm WLW196i AR Wärmepumpe:
- sehr hohe Effizienz: COP bis zu 4,29 bei A2/W35
- Außeneinheit mit modulierendem Betrieb für bedarfsgerechte Leistung
- leicht durch EPP-Verkleidung (expandiertes Polypropylen)
- einfache Montage durch wasserführende Verbindungsleitungen
- aktives Kühlen mit Wärmepumpe serienmäßig möglich
- vielseitig einsetzbar durch verschiedene Systemlösungen
- serienmäßig mit intelligenter Logik zur PV-Eigenstromnutzung
- selbsterklärende Bedienung mit Regelsystem Logamatic EMS plus und Bedieneinheit Logamatic HMC300
- integrierte Internet-Schnittstelle
Technische Daten Außeneinheit:
WLW196i - | 4 AR | 6 AR | 8 AR | 11 AR | 14 AR |
Heizleistung (A2/W35) | 5,6 kW | 7,6 kW | 10,7 kW | 13,1 kW | 16 kW |
Kühlleistung (A2/W35) | 5,86 kW | 6,71 kW | 9,25 kW | 11,12 kW | 11,92 kW |
Abmessungen (BxHxT) | 930x1380x600 mm | 930x1380x600 mm | 930x1380x440 | 1695x1122x545 mm | 1695x1122x545 mm |
Spannungsversorgung | 230 V | 230 V | 230 V | 400 V | 400 V |
Schallleistung | 47 dB(A) | 50 dB(A) | 48 dB(A) | 49 dB(A) | 54 dB(A) |
Max. Vorlauftemperatur | 62 °C | 62 °C | 62 °C | 62 °C | 62 °C |
Gewicht | 107 kg | 111 kg | 115 kg | 181 kg | 184 kg |
Technische Daten Inneneinheit:
WLW196i AR T190 | 4/6/8/11/14 |
Abmessungen (BxHxT) | 600x1800x650 mm |
Gewicht | 145 kg |
Volumen Heizungswasserpuffer | 190 Liter |
Buderus Pufferspeicher P120/200.5 S-B für Wärmepumpe
Der Pufferspeicher Logalux P120-P300 aus Stahl ist speziell für Logatherm Wärmepumpen optimiert und in drei Größen von 120 l bis 300 l erhältlich. Robuster Stahl, hochwertiger Wärmeschutz aus Polyurethan-Hartschaum und eine weiße oder silberne Stahlblechverkleidung machen den Logalux P120-P300 zu einem funktional wie optisch anspruchsvollen Produkt.
Technische Daten:
Speicher | P120.5 (4/6/8 AR) | P200.5 (11/14 AR) |
Inhalt | 120 Liter | 199 Liter |
Standby Energieverbrauch | 1,15 kWh/24h | 1,2 kWh/24h |
Gewicht | 56 kg | 75 kg |
Höhe | 996 mm | 1530 mm |
Durchmesser | 550 mm | 550 mm |
Wärmepumpenpaket bestehend aus:
- Logatherm WLW196i..AR T190 monoenergetisch, 190 l Warmwasserspeicher
- mit integrierter Internetschnittstelle
- Pufferspeicher P120.5 S-B (4/6/8 AR)/200.5 S-B (11/14 AR)
- Installationspaket INPA
- Abdeckhaube für INPA
- Heizkreis-Set HS25 V3
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H, silber 35 l
- Logafix Kappenventil MS 3/4" x 3/4"
- Kondensatablaufheizung
- 3-Wege-Umschaltventil
- Befestigungs-Set Außeneinheit
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
- COP > 4; sehr effiziente Wärmepumpen
- Serienmäßig für Heizen und Kühlen geeignet
- Integrierte Wärmemengenerfassung
- Bauweise der Außeneinheit mit EPP-Kunststoff; dadurch sehr leicht zu transportieren
- Direkte Kesselanbindung (maximal 25 kW) über bivalente Logatherm WLW196i IAR B möglich
- Integrierter Warmwasserspeicher bei Logatherm WLW196i IAR T190, optional mit Solarwärmetauscher bei Logatherm WLW196i IAR TS185
- Verkleidung der Inneneinheiten mit Front aus modernen, bruchfesten schwarzem Titaniumglas
- Integrierte PV- Funktionalität. Bei Anlagen, die mit einer PV-Anlage oder mit einem Lastmanagement (Smart Grid) ausgestattet werden, müssen die Heizkreise gemischt ausgeführt werden.
- Farbe Außeneinheit RAL 7048 (Kann im Katalog davon abweichen)
- Die Wärmepumpen enthalten fluorierte Treibhausgase. Produktspezifische Daten, die für die EU F-GAS Verordnung 517/2014 relevant sind, finden Sie bei der jeweiligen Wärmepumpe im Katalog Teil 2, Kapitel 6.
- Funkmodul MX300 zur WLAN Kommunikation im Lieferumfang. Bedienung und Überwachung der Heizungsanlage über Internet via App MyBuderus und Webportal Buderus ConnectPRO.
- HB120: Systemzubehöre leicht und schnell installieren durch werksseitig in einem Produktgehäuse konfiguriert
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Buderus Logaplus WLW196 iAR-9
WLW196i-4ART190, 1HK, P120.5S-B
Logaplus Wärmepumpenpaket WLW196 iAR-9
mit Logatherm WLW196i-4 ART190, rever-
sible Luft-Wasser-Wärmepumpe incl. Tower
und Pufferspeicher für monoenergetischen
Betrieb.
----------------------------------------
Im Paket enthalten:
- WLW196i-4 ART190
- Installationspaket INPA WPL 6-14 AR
- Abdeckhaube für INPA WPL 6-8 AR
- Kondensatablaufheizung
- Befestigungs-Set Außeneinheit
- Pufferspeicher P120.5 S-B
- 3-Wege-Umschaltventil 28 mm incl. Mo-
tor
- Heizkreis-Set HS25 V3
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Kappenventil MS 3/4" x 3/4"
----------------------------------------
Wärmepumpe Logatherm WLW196i-4 ART190
- Max. Heizleistung 2,79 kW bei A2/W35
- Leistungszahl 3,99 bei A2/W35 gemäß EN
14825 und 60 % Inverterleistung
- Reversible Luft/Wasser-Wärmepumpe für
monoenergetischen Betrieb
- Tower mit integriertem Warmwasserspei-
cher 190 L
- Logatherm WLW196i-4 ART, bestehend aus
IDU-8iT + ODU4.2i
(Inneneinheit = IDU-iT
= InDoorUnit_Water
Außeneinheit = ODU4.2i
= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen In-
nen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion u.
aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC300 mit Klar-
textdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
-
Inneneinheit (IDU-8iT):
Mit EMS-plus Bedieneinheit Logamatic
HMC300
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM2 25/75 PWM zur Heizwasserum-
wälzung zwischen Innen- und Außenein-
heit
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter,
Sicherheitsventil, Bypass und 3-Wege-
Ventil
- Ausdehnungsgefäß 11 Liter
- Warmwasserbetrieb durch Tower mit in-
tegriertem Edelstahl-Warmwasserspei-
cher mit 190 Liter
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: Cu 28 mm
Kalt-/Warmwasser: Cu 22 mm
- Wasser-Volumenstrom
nominal: 1,3 qm/h
Restförderhöhe: 5,5 m
- Abmessungen
Breite: 600 mm
Höhe: 1800 mm
Tiefe: 650 mm
Nettogewicht: 145 kg
-
Außeneinheit (ODU4.2i):
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 2,03 kW
(nach EN 14825, 40 %)
- Heizleistung +2/35 C: 2,79 kW
(nach EN 14825, 60 %)
- Heizleistung -7/35 C: 4,61 kW
(nach EN 14825, 100 %)
- COP +7/35 C: 4,61
(nach EN 14825)
- COP +2/35 C: 3,99
(nach EN 14825)
- COP -7/35 C: 2,92
(nach EN 14825)
- Kühlleistung +35/18 C: 5,86 kW
(gemäß EN 14511)
- EER bei A35/W18: 4,23
- Kühlleistung +35/7 C: 4,12 kW
(gemäß EN 14511)
- EER bei A35/W7: 3,09
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+35
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel
nach ErP (EN 12102): 47 dB(A)
- Max. Schallleistungspegel
im Tagbetrieb (EN12102): 61 dB(A)
- Max Schallleistungspegel
im reduzierten Nachtbetrieb
(silent mode, EN12102): 55 dB(A)
- Schalldruckpegel
in 1 m Abstand (EN 12102): 35 dB(A)
- Max. Schallldruckpegel
in 1 m Abstand (EN 12102): 49 dB(A)
- Kältemittelmenge R 410 A: 1,70 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 2,3 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 930 mm
Höhe: 1380 mm
Tiefe: 440 mm
Nettogewicht: 107 kg
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------

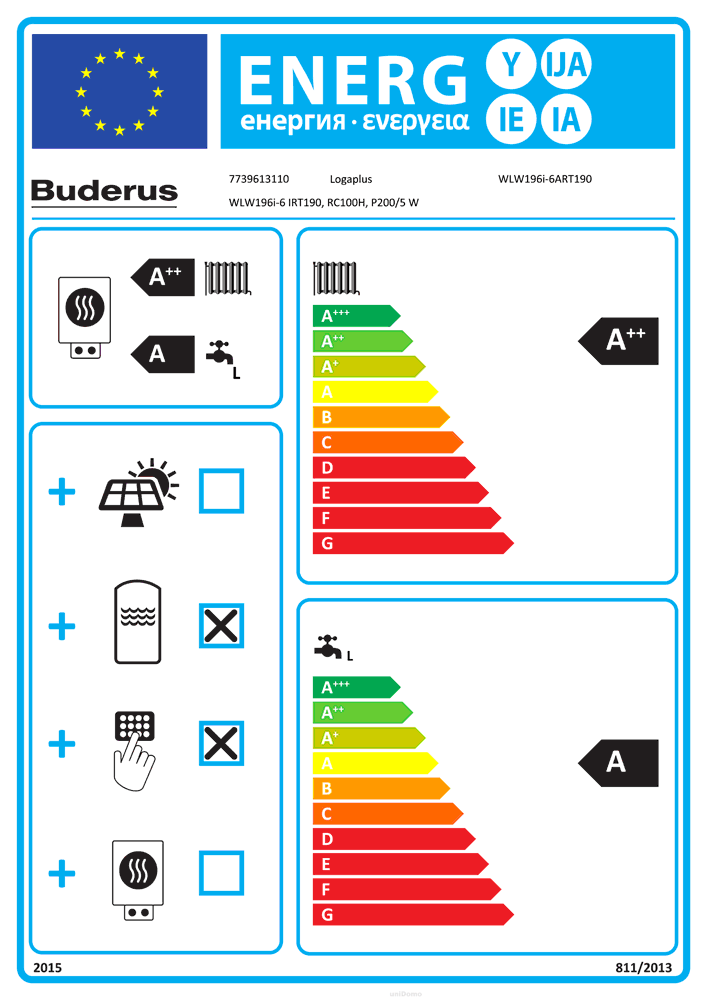

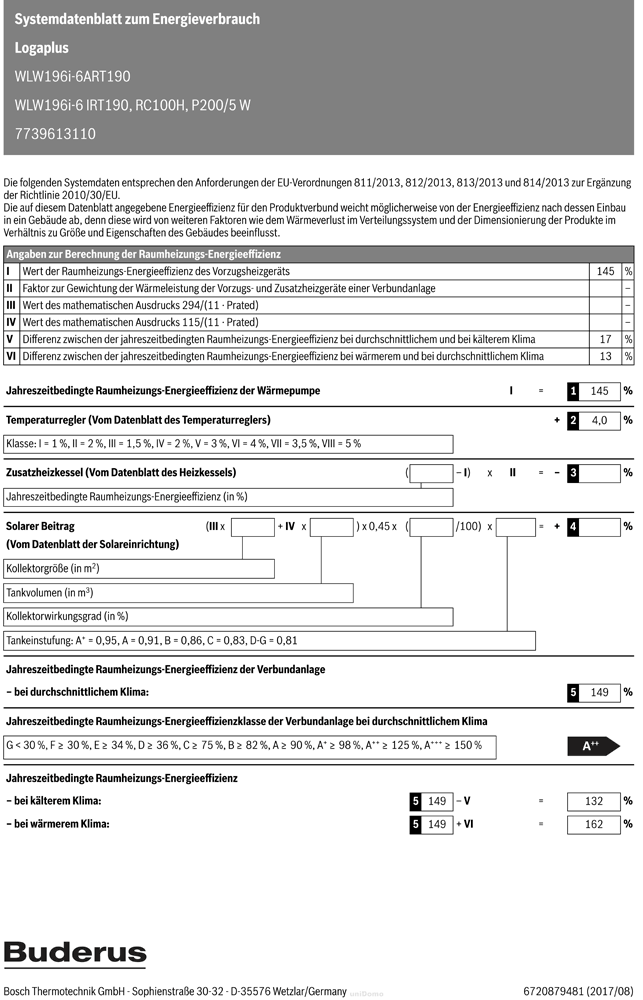

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 4 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 131 %
Schallleistungspegel
in Innenräumen: 25 dB
Schallleistungspegel
im Freien: 47 dB
Klasse für die Warmwasserbereitungs-
Energieeffizienz: A
Energieeffizienzklassen-
Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 81 %
Lastprofil: L
-
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 133 %
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 81 %
-
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Marketingtext
Angaben ohne Gewähr!
