Wolf Wärmepumpencenter CHC-Monoblock 10/300 mit Wärmepumpe CHA10 + Speicher + BM-2

Artikelnummer: 9146842
EAN: 4045013375246
SKU: 171264

14.052,00 € *
Inhalt 1 Stück

* inkl. ges. MwSt. - Versandkostenfrei innerhalb Deutschlands



Montag bis Freitag 08:00 - 17:00 Uhr

Wolf Wärmepumpencenter CHC-Monoblock 10/300 mit CHA 10/400V und 280 L Warmwasserspeicher
sowie Bedienmodul BM-2, optional Reihen- oder Trennpufferspeicher

Bitte Pufferspeicher auswählen (ohne / Reihen- / Trenn- Pufferspeicher).


CHC-Monoblock Wärmepumpe

Extrem leiser Betrieb

Schön ruhig und hocheffizient. Reduzierter Nachtbetrieb zur Lautstärkebegrenzung auf Schalldruckpegel unter 34d(A) in 3m Entfernung. Von der Natur inspiriert: Ventilator der neuesten Generation im Eulenflügeldesign für einen besonders leisen Betrieb. Zusätzliche Luftleitschaufeln garantieren die optimale Durchströmung des Verdampfers.

Kältemittel der Zukunft R290 (Propan)

Das natürliche Kältemittel ist nicht ozonschädigend und wirkt sich nahezu nicht auf den Treibhauseffekt aus. Es ermöglicht hohe Vorlauftemperaturen und thermische Desinfektion, bleibt verfügbar und günstig.

Serienmäßiges Heizen und Kühlen

Leistung, dank Invertertechnologie bedarfsgerecht geregelt, für Heizen bei winterlichen Temperaturen oder für sanfte Kühlung an heißen Sommertagen.

Leistungsboost immer integriert

Satte Leistungsreserve für den Fall der Fälle: Bedarfsgerecht, dreistufig geregeltes Elektroheizelement mit max. 9kW Leistung serienmäßig.

Technische Daten Wärmepumpe:

Typ CHA-10
Leistungsbereich bei A-7/W35
A7/W35 Nennleistung / COP
A2/W35 Nennleistung / COP
A-7/W35 Max. Leistung / COP
2,2 - 9,8 kW
4,1 / 5,6 kW
6,0 / 4,2 kW
9,8 / 2,9 kW
Max. Vorlauf ohne Heizstab 70 °C
Schalldruck Nacht max.
(frei aufgestellt, 4 m Entfernung)
35 dB(A)
Schallleistung Tag max. / Nacht max.
Schallleistung ErP
63 / 55 dB(A)
55 dB(A)
Kältemitteltyp
Füllmenge
GWP
R290
3,4 kg
3
Betriebsgrenzen Zuluft
Heizen / Kühlen
-22 bis +40 /
+10 bis +45
Abmessungen Außenmodul (B x T x H) 1286 x 586 x 902 mm
Gewicht Außenmodul / Innenmodul 162 / 27 kg
Typ CHC-10/300
Speicherinhalt Warmwasserspeicher 280 Liter
Speicherinhalt Pufferspeicher 49 Liter
Höhe CHC(-50(S)) 1829 mm
Breite CHC(-50(S)) 600 mm
Tiefe CHC(-50(S)) 999 mm
Gewicht Warmwasserspeicher
Gewicht Pufferspeicher
145 kg
21 kg

Vorteile:

  • platzsparender und leicht zugänglicher Aufbau
  • modularer Aufbau zur leichten Einbringung
  • Steckverbindungen für besonders leichte und schnelle Installation
  • Varianten mit 50l-Reihenpufferspeicher inkl. Überströmventil oder 50l-Trennpufferspeicher (50S)
  • kombinierbar zur Haustechnikzentrale mit CWL-T
  • Warmwasserspeicher 280 Liter: ideal für den 4-6 Personen Haushalt oder bei erhöhtem Warmwasserkomfort
  • geringe Wärmeverluste durch hochwirksame PU-Hartschaumwärmedämmung unter Folienmantel
  • hocheffizienter Glattrohrwärmetauscher mit 3,0 m²
  • KFE-Hahn und Tauchhülse bereits eingebaut
  • G1" Anschlüsse VL/RL und G3/4" KW, WW, Zirkulation von oben

Bedienmodul BM2

Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.

  • Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
  • Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
  • Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
  • SD-Karten-Steckplatz für einfache Software-Updates.
  • Bedienung von Wolf Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, Wolf Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
  • Optionale Zusatzmodule für Steuerung via Smartphone/PC oder für SmartHome - mit Wolf Schnittstellenmodul ISM7i / Link home oder Wolf Schnittstellenmodul ISM9.
  • Das BM-2 ist auf Wunsch auch in weiß erhältlich.

Planungshilfe ohne/mit Pufferspeicher:

  • Variante ohne Pufferspeicher: Für Systeme, bei denen Abtauenergie anderweitig zur Verfügung steht
  • Variante mit Reihen-Pufferspeicher: Zur sicheren Bereitstellung von Abtauenergie bei Systemen mit einem Heizkreis
  • Variante mit Trenn-Pufferspeicher (hydraulisch entkoppelt): Zur sicheren Bereitstellung von Abtauenergie bei Systemen mit mehreren Heizkreisen

Lieferumfang:

  • Wolf Wärmepumpencenter CHC-10/300
  • Serienmäßig mit 280l-Warmwasserspeicher, Bedienmodul BM-2, 24l Ausdehnungsgefäß und Anschlussset
  • Optional mit Pufferspeicher (integriert)

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.

Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.

Datanorm Ausschreibungstext
Angaben ohne Gewähr!

Modularer Wärmeerzeuger (Aufstellfläche
max. 0,5 bzw. 0,6 m2), Komponenten in
einer Einheit, kombinierbar mit
zentraler Wohnraumlüftung WOLF
CWL-T-EXCELLENT.
Wärmepumpencenter bestehend aus:
280l Warmwasserspeicher nach DIN4753 aus
emailliertem Stahl S235JR mit
3,0m2-Glattrohrwärmetauscher und
PU-Hartschaumwärmedämmung (0,024 W/mK),
Befüll- und Entleerungs-Hahn und
Tauch-hülse, inkl. Magnesiumschutzanode.

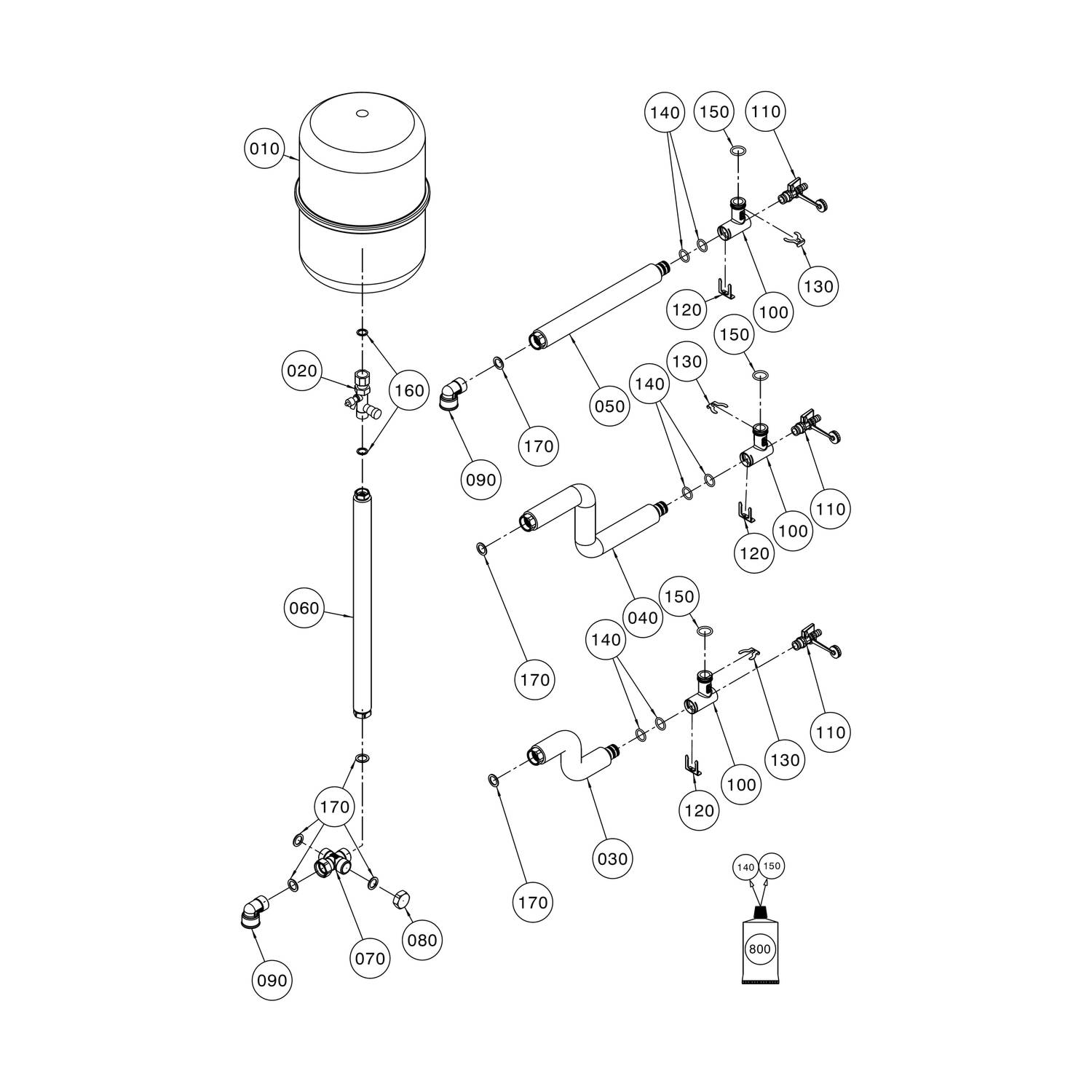

Edelstahlwellrohr-Verrohrungssets,
(1.4404) mit EPDM-Dämmung und
Steckverbindungen PLUG&SEAL zur leichten
und schnellen Montage.
MAG, 24 Liter, Max. Betriebsdruck
2,5bar, für Heizung nach DIN EN 13831,
inkl. Kappenventil mit Entleerung für
unbeabsichtigtes Schließen gemäß DIN EN
12828.
Bedienmodul BM-2 inkl.
Außentemperaturfühler, zur
witterungsgeführten
Vorlauftemperaturregelung, Zeitprogramme
für Heizen, Kühlen, WW und Zirkulation,
3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe CHA-Monoblock:
Mit integriertem 9kW Elektroheizelement
und energieeffiziente Ausführung.
Modulierend, Heiz- und Kühlbetrieb,
WW-Bereitung. Natürliches Kältemittel
R290. Vorlauftemperatur bis 70C C im
reinen WP-Betrieb. EHPA-zertifiziert,
SG-ready, hybridfähig.
Außeneinheit:
Stufenlose Leistungsregelung, Inverter.
Zwei separat elektr. gesteuerte
Expansionsventile. Rippenrohrverdampfer
aus Kupferrohr mit aufgepr. Alu-Lamellen
und hydrophober Schutzbeschichtung. Im
Gehäuse integr. Metallschutzgitter.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydr. und el. Anschluss
unter- und rückseitig zubehörlos.
Hohe JAZ durch optimierten Verdampfer
und EC-Eulenflügelaxialventilator. EEK
Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Nachtbetrieb und
Schallentkopplung. Heizbetrieb: max.
Heizwassertemperatur von 75CC mit
E-heizelement. Entsprechend den gültigen
Normen und Sicherheitsvorschriften
ausgeführt. Außeneinheit Aufstellung auf
Boden oder Boden- bzw. Wand-konsole.
Vor- und Rücklaufleitung zwischen Außen-
und Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit:
Hocheffizienzumwälzpumpe EEi <= 0.21 für
Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendreh-zahl.
3-Wege-Umschaltventil für
Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA
mittels Durchflusssensor. 9kW (400V)
E-Heizelement. Warnmeldung bei niedrigem
Wasserdruck mit Heizwasserdrucksensor.
Inneneinheit gedämmt inkl.
Heizkreis-sicherheitsventil 3 bar mit
Kunst-stoffablaufschlauch (Innen-DM 19
mm), manuellem Entlüfter und analogem
Druckmanometer. Regler mit Steuer- und
Überwachungsorganen der gesamten
Wärmepumpe.
Eingänge der Regelung: eBUS,
Speicherfühler, Außenfühler,
S0-Schnittstelle/ EVU/ Smart Grid/
PV-Anhebung, 3 parametrierbare Eingänge
für Sammlerfühler/ Taupunktwächter/ Ext.
Ansteuerung 0-10V. Ausgänge: Ext.
Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext.
3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe, 3
parametrierbare Ausgänge.
Vorbereitet für WOLF Link Home.
Hydr. Anschlüsse DN28 (Glattrohr).

Merkmale
Angaben ohne Gewähr!

Heizleistung bei 7/35 °C nach EN 145119,80 kW
COP bei 7/35 °C nach EN 145112,88
COPd bei Tj = +7 °C6,89
Geeignet für Zusatzheizung ZentralheizungJa
RaumtemperaturregelungJa
Art der Regelungwitterungsabhängige Regelung
Art der OptimierungRaumsensor
Externe Steuerung benötigtNein
Steuerung für warmes Trinkwasser integriertJa
Geeignet für aktive KühlungJa
Kühlleistung bei 35/18 °C nach EN 145110 - 6,01 kW
Kühlleistung bei 35/7 °C nach EN 145110 - 4,81 kW
Geeignet für SchwimmbadwasserheizungJa
SchwimmbadregelungNein
Ansteuerung für Heizkessel ZentralheizungJa
Regelung für PufferspeicherJa
Modulierender KompressorJa
Modulationsrate0 - 32 %
Typ Kältemittelsonstige
Füllmenge Kältemittel3,40 kg
Anschlussspannung400 - 400 V
Sicherung (träge)16 A
Breite1.286,00 mm
Höhe979,00 mm
Tiefe562,00 mm
Gewicht189 kg
Schallleistungspegel nach EN 12102 bei 0/35 °C53 dB
Luftdurchsatz0 - 3.500 m³/h
Max. Heizungsvorlauftemperatur70 °C
Nennvolumenstrom Abgabesystem0,42 l/s
Max. Betriebsdruck Abgabesystem3 bar
Rohraußendurchmesser, Anschluss Abgabesystem28 mm
Nenndurchmesser Anschluss Vorlauf und Rücklauf28 mm
Schutzart (IP)IP20
KaskadierbarNein
FernbedienbarJa
Datentransfer über USBNein
Datentransfer über InternetJa
Datentransfer über BusverbindungJa
Art der Pumpe (interne Pumpe)energiesparend
Drehzahlregelung Pumpe (interne Pumpe)eingebaut
Art der Drehzahlregelung (interne Pumpe)automatisch durch dT gesteuert
Anschluss und Reglung mehrere Heizkreise möglichJa
Sanftanlauf eingebautJa
Beschränkung max. elektrische Leistungsaufnahme6,50 A
Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C191
Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C177
Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C272
Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C141
Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C135
Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C185
Energieeffizienzklasse RaumheizungA++

Artikelbeschreibung
Angaben ohne Gewähr!

Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 bzw. 0,6 m2), Komponenten in einer Einheit, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT. Wärmepumpencenter bestehend aus: 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauch-hülse, inkl. Magnesiumschutzanode. Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage. MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828. Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige. Wärmepumpe CHA-Monoblock: Mit integriertem 9kW Elektroheizelement und energieeffiziente Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältemittel R290. Vorlauftemperatur bis 70° C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig. Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat elektr. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hocheffizienzumwälzpumpe EEi <= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreis-sicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe. Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammlerfühler/ Taupunktwächter/ Ext. Ansteuerung 0-10V. Ausgänge: Ext. Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Vorbereitet für WOLF Link Home. Hydr. Anschlüsse DN28 (Glattrohr). Technische Daten Außenmodul: Wärmepumpenart Luft / Wasser Monoblock Konformität CE Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren: Außeneinheit1286x979x586mm Inneneinheit 440x790x340mm Gewicht: Außeneinheit162kg, Inneneinheit 27kg Kältekreis Kältemitteltyp/GWP R290/3 Füllmenge/CO2eq 3,1/0,010kg/t Kältemittelöl PZ46M Füllmenge Kältemittelöl 900ml Kompressor-Typ Scroll Heizleistung/COP bei Nennleistung nach EN14511: A2/W35: 5,75 / 4,65 A7/W35: 4,10 / 5,72 A10/W35: 3,75 / 6,05 A-7/W35: 7,95 / 2,88 Leistungsbereich bei: A2/W35kW 3,0-10,0 A7/W35kW 3,5-10,0 A-7/W35kW 2,2-9,8 Kühlleistung / EER bei (Nennleistung nach EN14511) A35/W18: 6,01 / 5,92 A35/W7: 4,81 / 4,04 Leistungsbereich Verdichter bei A35/W18: 4,3 - 10,0 A35/W7: 4,81 / 4,04 Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A) Tag max. 60dB(A) im reduziertem Nachtbetrieb 51dB(A) Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A) Einsatzgrenzen Temperatur Betriebsgrenzen: Heizbetrieb +15° - +70°C Kühlbetrieb +7° - +30°C max. Heizwassertemperatur mit E-Heizung 75°C Luft Heizbetrieb min/max. -22° / +40°C Luft Kühlbetrieb min/max. +10° / +45°C Heizwasser Mindestvolumenstrom für Abtauung 25L/min Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar maximaler Betriebsdruck Heizkreis 3bar Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h Anschlüsse Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1 Außeneinheit Vorlauf/Rücklauf G1¼" IG Kondensatwasseranschluss DN50 Elektrik Außeneinheit Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B) Leistungsaufnahme Standby 13W Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8 max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A Maximale Anzahl Verdichterstarts pro Stunde 6 Schutzart AußeneinheitIP 24 Elektrik Inneneinheit Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B) Steuerspannung 1NPE,230VAC,50Hz/16A(B) Leistungsaufnahme Elektroheizelement 9kW Heizkreispumpe/Standby 3-75W/2W Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC) Schutzart Inneneinheit IP 20 Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C Speicherinhalt Warmwasserspeicher 280L Leistungskennzahl NL50: 3,2 Abmessungen (BxHxT): 600x1829x999mm Gewicht Warmwasserspeicher: 140kg Anschlüsse: G1" VL/RL und G¾"kW, WW, Zirkulation von oben Fabrikat: WOLF GmbH Artikel-Nummer: 9146842

Marketingtext
Angaben ohne Gewähr!

Wolf Wärmepumpencenter CHC-Monoblock 10/300 inklusive CHA10/400V+WW-Speicher+BM-2 Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 bzw. 0,6 m2), Komponenten in einer Einheit, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT. Wärmepumpencenter bestehend aus: 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauch-hülse, inklusive Magnesiumschutzanode. Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage. MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inklusive Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828. Bedienmodul BM-2 inklusive Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige. Wärmepumpe CHA-Monoblock: Mit integriertem 9kW Elektroheizelement und energieeffiziente Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältemittel R290. Vorlauftemperatur bis 70° C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig. Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat elektr. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hocheffizienzumwälzpumpe EEi <= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inklusive Heizkreis-sicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe. Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammlerfühler/ Taupunktwächter/ Ext. Ansteuerung 0-10V. Ausgänge: Ext. Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Vorbereitet für WOLF Link Home. Hydr. Anschlüsse DN28 (Glattrohr). Technische Daten Außenmodul: Wärmepumpenart Luft / Wasser Monoblock Konformität CE Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren: Außeneinheit1286x979x586mm Inneneinheit 440x790x340mm Gewicht: Außeneinheit162kg, Inneneinheit 27kg Kältekreis Kältemitteltyp/GWP R290/3 Füllmenge/CO2eq 3,1/0,010kg/t Kältemittelöl PZ46M Füllmenge Kältemittelöl 900ml Kompressor-Typ Scroll Heizleistung/COP bei Nennleistung nach EN14511: A2/W35: 5,75 / 4,65 A7/W35: 4,10 / 5,72 A10/W35: 3,75 / 6,05 A-7/W35: 7,95 / 2,88 Leistungsbereich bei: A2/W35kW 3,0-10,0 A7/W35kW 3,5-10,0 A-7/W35kW 2,2-9,8 Kühlleistung / EER bei (Nennleistung nach EN14511) A35/W18: 6,01 / 5,92 A35/W7: 4,81 / 4,04 Leistungsbereich Verdichter bei A35/W18: 4,3 - 10,0 A35/W7: 4,81 / 4,04 Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A) Tag max. 60dB(A) im reduziertem Nachtbetrieb 51dB(A) Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A) Einsatzgrenzen Temperatur Betriebsgrenzen: Heizbetrieb +15° - +70°C Kühlbetrieb +7° - +30°C max. Heizwassertemperatur mit E-Heizung 75°C Luft Heizbetrieb min/max. -22° / +40°C Luft Kühlbetrieb min/max. +10° / +45°C Heizwasser Mindestvolumenstrom für Abtauung 25L/min Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar maximaler Betriebsdruck Heizkreis 3bar Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h Anschlüsse Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1 Außeneinheit Vorlauf/Rücklauf G1¼" IG Kondensatwasseranschluss DN50 Elektrik Außeneinheit Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B) Leistungsaufnahme Standby 13W Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8 max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A Maximale Anzahl Verdichterstarts pro Stunde 6 Schutzart AußeneinheitIP 24 Elektrik Inneneinheit Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B) Steuerspannung 1NPE,230VAC,50Hz/16A(B) Leistungsaufnahme Elektroheizelement 9kW Heizkreispumpe/Standby 3-75W/2W Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC) Schutzart Inneneinheit IP 20 Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C Speicherinhalt Warmwasserspeicher 280L Leistungskennzahl NL50: 3,2 Abmessungen (BxHxT): 600x1829x999mm Gewicht Warmwasserspeicher: 140kg Anschlüsse: G1" VL/RL und G¾"kW, WW, Zirkulation von oben Fabrikat: Wolf GmbH Artikel-Nummer: 9146842

Verwendungshinweis
Angaben ohne Gewähr!

Kein Verwendungshinweis vorhanden
