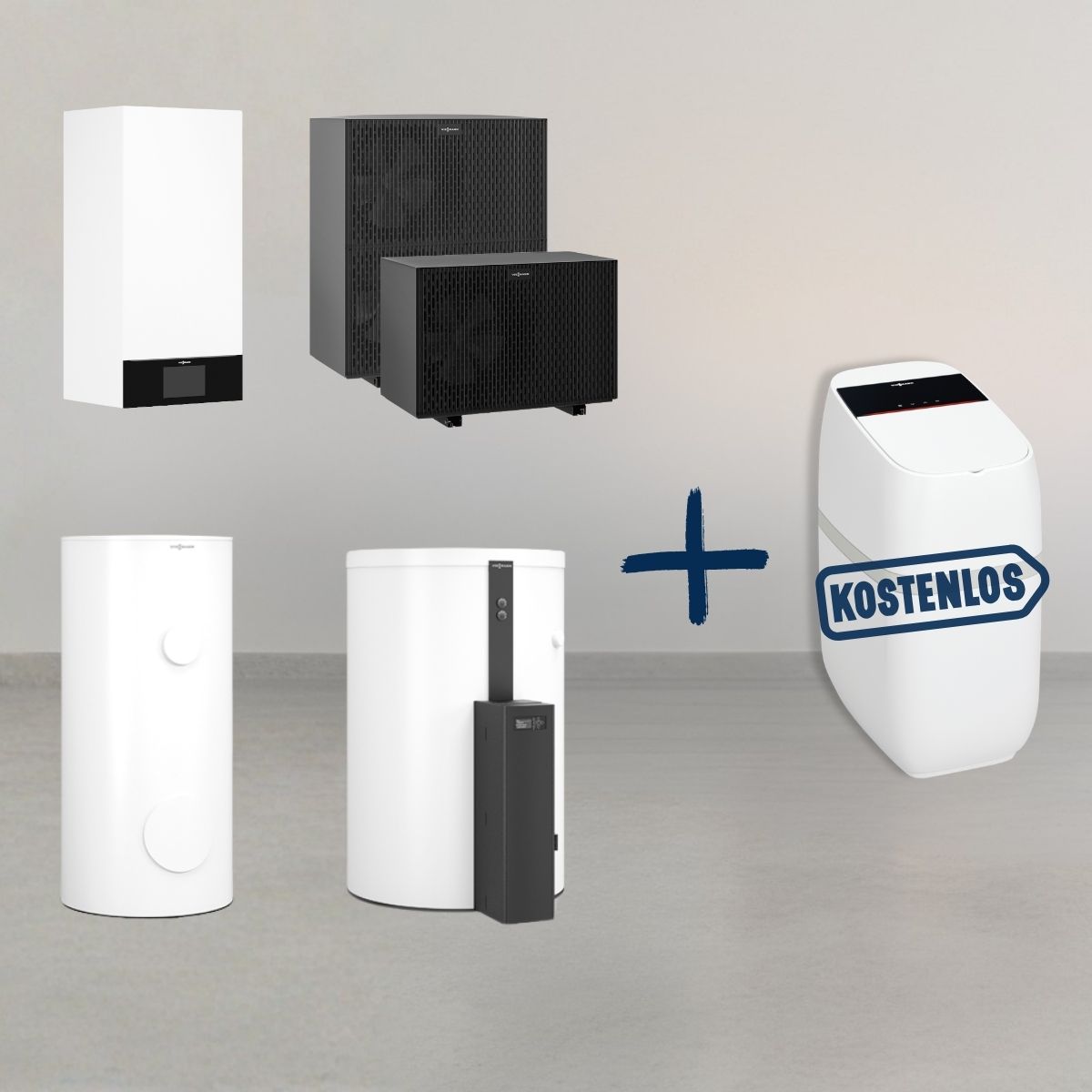

Viessmann Vitocal 250-A A06 Luft/Wasser-Wärmepumpe Paket, 230V, Vitocell 100-V, CVWC 250l inkl. Vitoset Aqua 19D Enthärtungsanlage

Viessmann Vitocal 250-A A06 230V AF – Luft/Wasser-Wärmepumpe Paket mit Vitocell 100-V CVWC 250 l (Monoblock) inkl. Vitoset Aqua 19D Enthärtungsanlage

Das Paket Vitocal 250-A A06 230V AF von Viessmann, inkl. Vitoset Aqua 19D Enthärtungsanlage, kombiniert eine moderne Luft/Wasser-Wärmepumpe in Monoblock-Bauweise mit dem Speicher-Wassererwärmer Vitocell 100-V (CVWC) 250 l. Das System ist ausgelegt für Heizen, Kühlen und Trinkwassererwärmung und überzeugt durch effizienten Teillastbetrieb dank DC-Inverter-Technologie.

Die AF-Ausführung (Antifreeze) bietet zusätzliche Betriebssicherheit für Anlagenkonzepte mit frostgefährdeten Bereichen. Mit einer maximalen Vorlauftemperatur bis 70 °C bei -10 °C Außentemperatur eignet sich die Anlage sowohl für Neubau als auch für Modernisierung.

Ihre Vorteile auf einen Blick

• Komplettpaket: Wärmepumpe + Vitocell 100-V CVWC 250 l + Montage- & Systemkomponenten
• 5,6 kW Heizleistung bei A-7/W35 – passend für viele Einfamilienhäuser
• Natürliches Kältemittel R290 mit sehr niedrigem GWP (0,02)
• Reversibel: Heizen & aktives Kühlen in einem System
• Hydro AutoControl: selbstoptimierende Volumenstromregelung
• Leiser Betrieb dank Advanced acoustics design+ (AAD+)
• Smart & vernetzt: ViCare App, ViGuide, WLAN/LAN
• Anlagenschutz durch Heizungsfilter Dirtstop XL (Magnetit-/Schmutzabscheidung)

Systemaufbau

Die Vitocal 250-A besteht aus einer Außeneinheit (ODU 250-A AWMOF-251.A1.06-230V-V002) und einer Inneneinheit (IDU-A). Für die Trinkwassererwärmung ist der Speicher-Wassererwärmer Vitocell 100-V CVWC 250 l im Paket enthalten. Die Verbindung zwischen Außen- und Inneneinheit erfolgt über wasserführende Verbindungsleitungen (bauseits) sowie passende Anschluss-Sets (Zubehör). Die Außeneinheit wird auf einer Boden- oder Wandkonsole montiert, die Inneneinheit ist wandhängend ausgeführt.

Technische Daten – Leistung & Effizienz

Heizleistung / COP

• A2/W35: 3,1 kW | 0,78 kW Leistungsaufnahme | COP 4,0
• A7/W35: 4,8 kW | 0,94 kW Leistungsaufnahme | COP 5,1
• A-7/W35: 5,6 kW | 1,87 kW Leistungsaufnahme | COP 3,0

Kühlen / EER

• A35/W18: 5,0 kW | 1,14 kW Leistungsaufnahme | EER 4,4

Betriebsgrenzen

• Heizbetrieb: -20 °C bis +40 °C
• Kühlbetrieb: +15 °C bis +45 °C
• Max. Vorlauftemperatur: 70 °C

Kältemittel & Umweltkennwerte

• Kältemittel: R290 (Propan)
• Füllmenge: 1,2 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,000024 t

Sicherheitshinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3). Arbeiten am Kältekreis dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Hydraulik & Regelung (IDU-A)

• Hydro AutoControl zur Bereitstellung der Abtauenergie und Sicherstellung der Mindest-Umlaufmenge
• Abtaupuffer: 16 l
• Hocheffizienz-Umwälzpumpe (PWM): 60 W | EEI 0,2
• Bypassfunktion, Volumenstromerfassung
• Heizwasser-Durchlauferhitzer: 8 kW
• Ausdehnungsgefäß (integriert: 12 l) sowie zusätzliches Membran-Ausdehnungsgefäß H35 im Paket
• 4/3-Wege-Ventil und Sicherheitsventil integriert
• Außentemperatursensor (leitungsgebunden) und Montageschiene
• Ventilatorringheizung sowie elektrische Begleitheizung in der Kondenswasserwanne (Außeneinheit)

Regelung & Bedienkomfort

• 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
• Inbetriebnahme-Assistent, kontextbezogene Hilfe, Energieverbrauchsanzeigen
• Zeitprogramme getrennt einstellbar für Heizen/Kühlen, Warmwasser & Zirkulation
• Trinkwasserhygiene-Funktion (Aufheizen auf erhöhten Sollwert möglich)
• Sommer-/Winterzeit automatisch, Estrichtrocknung, Party- & Ferienprogramme
• Smart Grid (EVU-Sperre, Notbetrieb, geräuschreduzierter Betrieb)

Elektrische Daten

Außeneinheit

• Nennspannung Verdichter: 1/N/PE 230 V / 50 Hz
• Anlaufstrom Verdichter: < 10 A

Inneneinheit

• Nennspannung Regelung: 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Sekundärpumpe A1: 60 W | EEI 0,2

Schall & Abmessungen

Schallleistungspegel

• Außen: 47 dB
• Innen: 40 dB

Abmessungen & Gewicht

• Außeneinheit: 600 × 1144 × 841 mm | 162 kg
• Inneneinheit: 360 × 450 × 920 mm | 47 kg

Anschlüsse (abhängig vom gewählten Zubehör)

• Heizwasservorlauf/-rücklauf: CU 28 × 1 oder G 1 1/4
• Speicher-Wassererwärmer Vorlauf/Rücklauf: CU 22 × 1 oder G 1
• Zulässiger Betriebsdruck (Sekundärkreis): 3 bar
• Max. externer Druckverlust bei Mindestvolumenstrom 1000 l/h: 600 mbar

Vitocell 100-V CVWC 250 l – Speicher-Wassererwärmer (Auszug)

• Typ: CVWC | senkrecht stehender Speicher mit 1 Heizwendel
• Speicherinhalt: 250 l
• Zul. Betriebsdruck: heizwasserseitig 10 bar | trinkwasserseitig 10 bar
• Zul. Temperaturen: Heizwasservorlauf 160 °C | Trinkwasser 95 °C
• Abmessungen mit Wärmedämmung: 668 × 714 × 1430 mm | 111 kg
• ErP Speicher: Energieeffizienzklasse B | Warmhalteverluste 55 W
• Extras: Reinigungsöffnung DN 100, Tauchhülse, Anschluss Elektro-Heizeinsatz R 1 1/2

Energieeffizienz (ErP – Auszug)

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse (WP): A+++
• ηs bis: 183 %
• Wärmenennleistung: 5 kW
• Jährlicher Energieverbrauch: 2373 kWh
• Schallleistungspegel (ErP): außen 47 dB | innen 40 dB
• Temperaturregler Klasse: II | Beitrag Raumheizungs-Energieeffizienz: 2 %

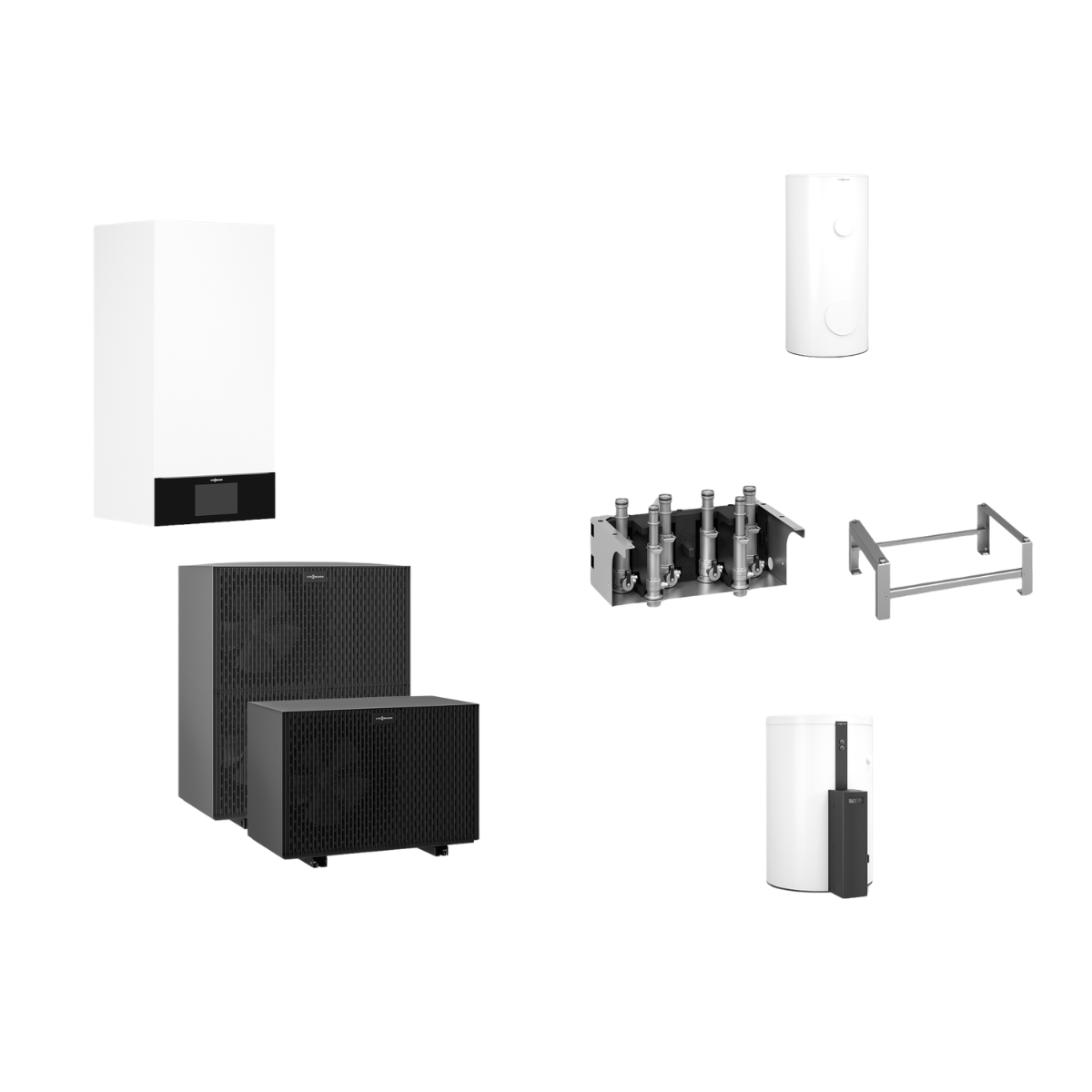

Lieferumfang (Paket Vitocal 250-A A06 230V AF mit Vitocell 100-V CVWC 250 l)

• 1 × Viessmann Vitocal 250-A A06 230V V105 (Art.-Nr. Z032422)
• 1 x Viessmann Vitoset Aqua 19D Enthärtungsanlage (Art.-Nr. Z024763)
• 1 × Viessmann Montagehilfe Comfort für Aufputzmontage (Art.-Nr. 3210484)
• 1 × Viessmann Konsole für Bodenmontage, 566 mm (Art.-Nr. ZK06013)
• 1 × Viessmann Vitocell 100-V CVWC Speicher-Wassererwärmer 250 l (Art.-Nr. Z026455)
• 1 × Viessmann Tauchtemperatursensor NTC 10 kOhm (Art.-Nr. 7438702)
• 1 × Membran-Ausdehnungsgefäß H35 (weiß) 35 l (Art.-Nr. 7938083)
• 1 × Kappenventil R 3/4 (Art.-Nr. 9572213)
• 1 × Viessmann Heizungsfilter Dirtstop XL 1 1/4" (Art.-Nr. 3203050)

Hinweise zur Installation

• Außeneinheit auf Boden- oder Wandkonsole montieren, Inneneinheit wandhängend
• Wasserführende Verbindungsleitungen zwischen ODU/IDU bauseits
• Speicheranschluss (Vitocell 100-V) über passende Anschluss-Sets je nach Hydraulikschema (Zubehör)
• Internetverbindung für ViCare/ViGuide über WLAN oder LAN (Zubehör/mitgeliefert) erforderlich
