Spirotech Heizungs Schlammabscheider SpiroTrap HPF Filter und Magnet für Wärmepumpen 22, 28 mm 3/4 - 1 1/4 Zoll

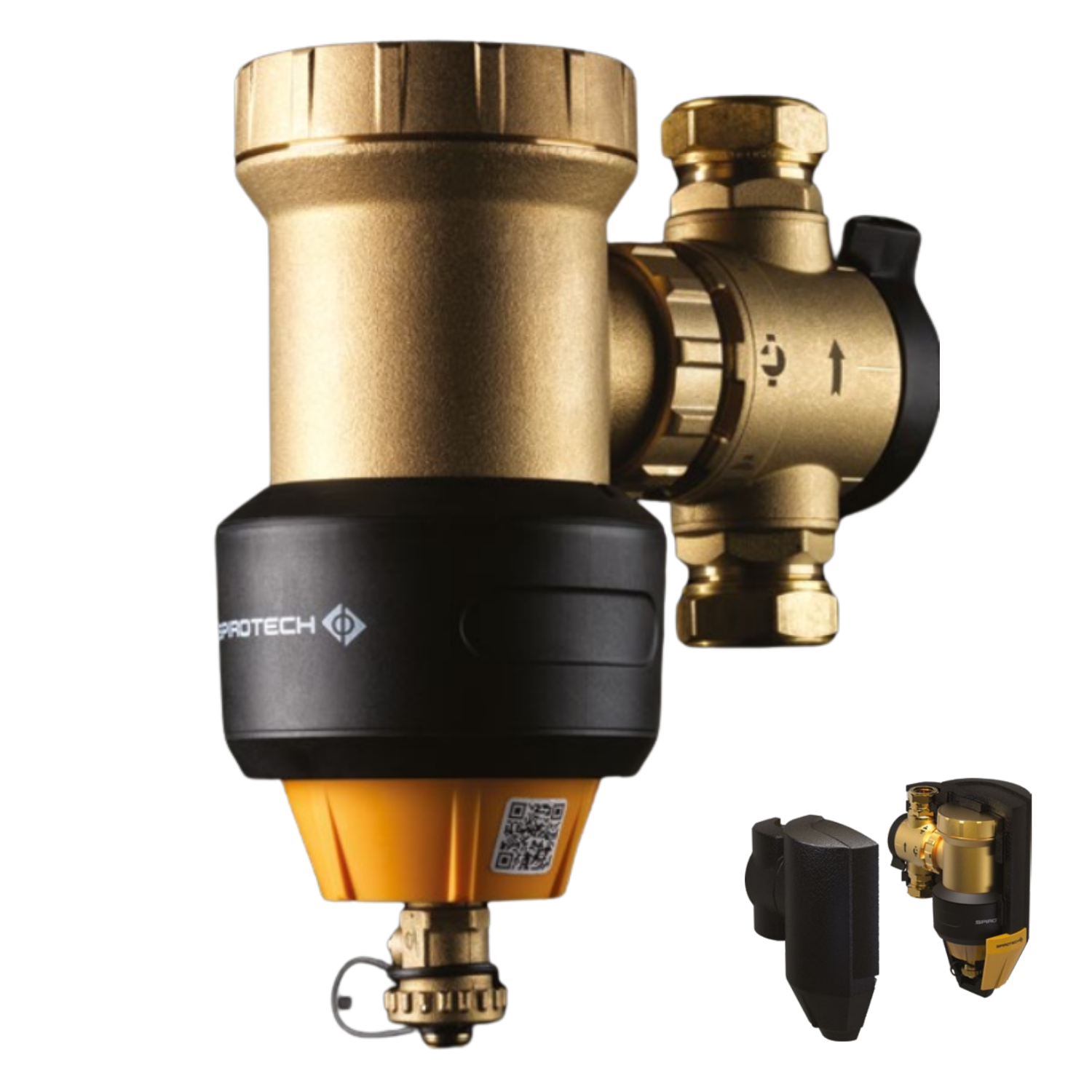

Spirotech Heizungs Schlammabscheider SpiroTrap HPF Filter und Magnet für Wärmepumpen

Bitte oben die gewünschte Ausführung wählen!

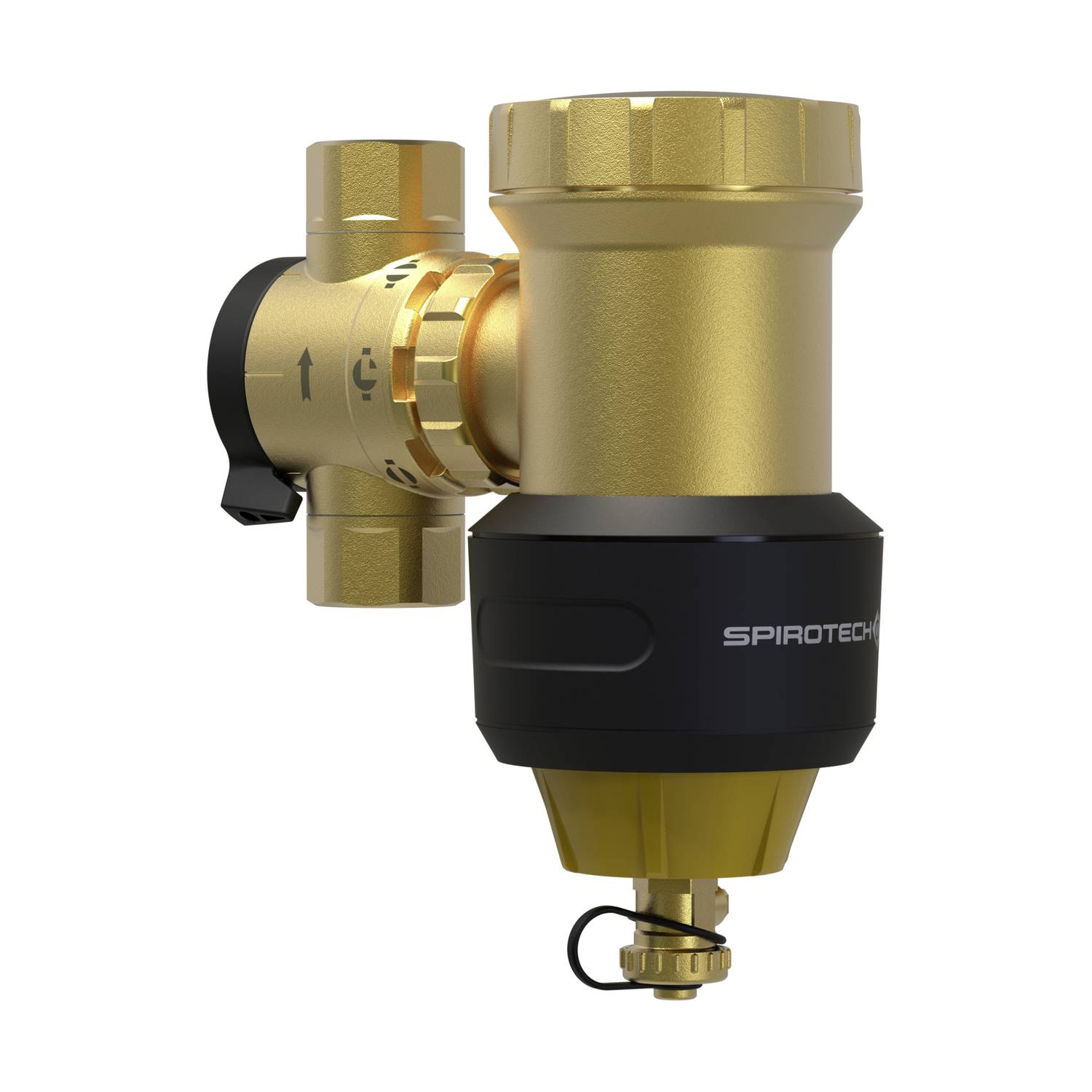

Der SpiroTrap HPF wurde speziell für Wärmepumpen entwickelt und schützt das Systemwasser vor Verunreinigungen wie Rost, Schlamm, Sand und Magnetitpartikeln. So hilft er dabei, empfindliche Komponenten der Wärmepumpe zuverlässig zu schützen und die Anlage langfristig funktionsfähig zu halten.

Verfügbare Varianten

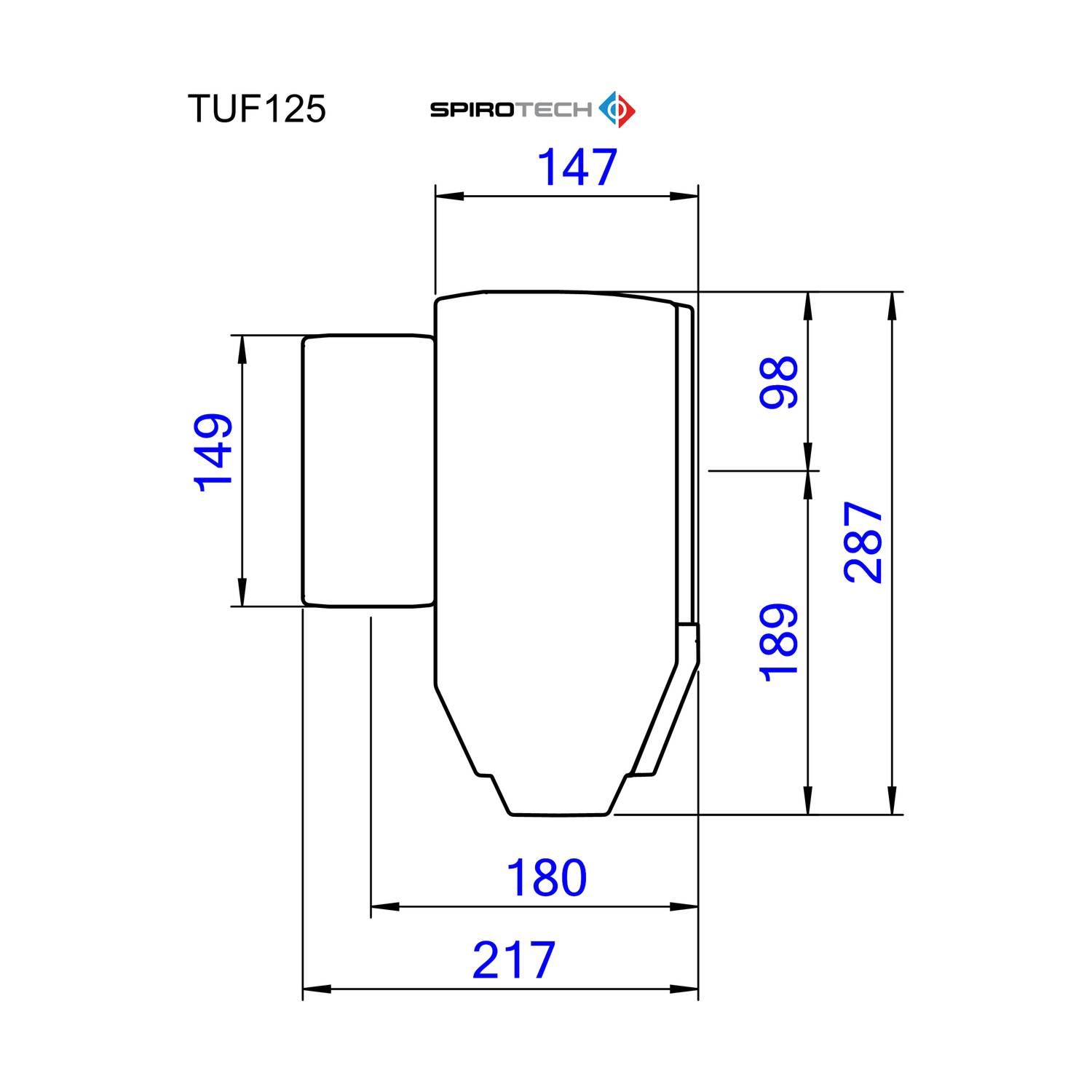

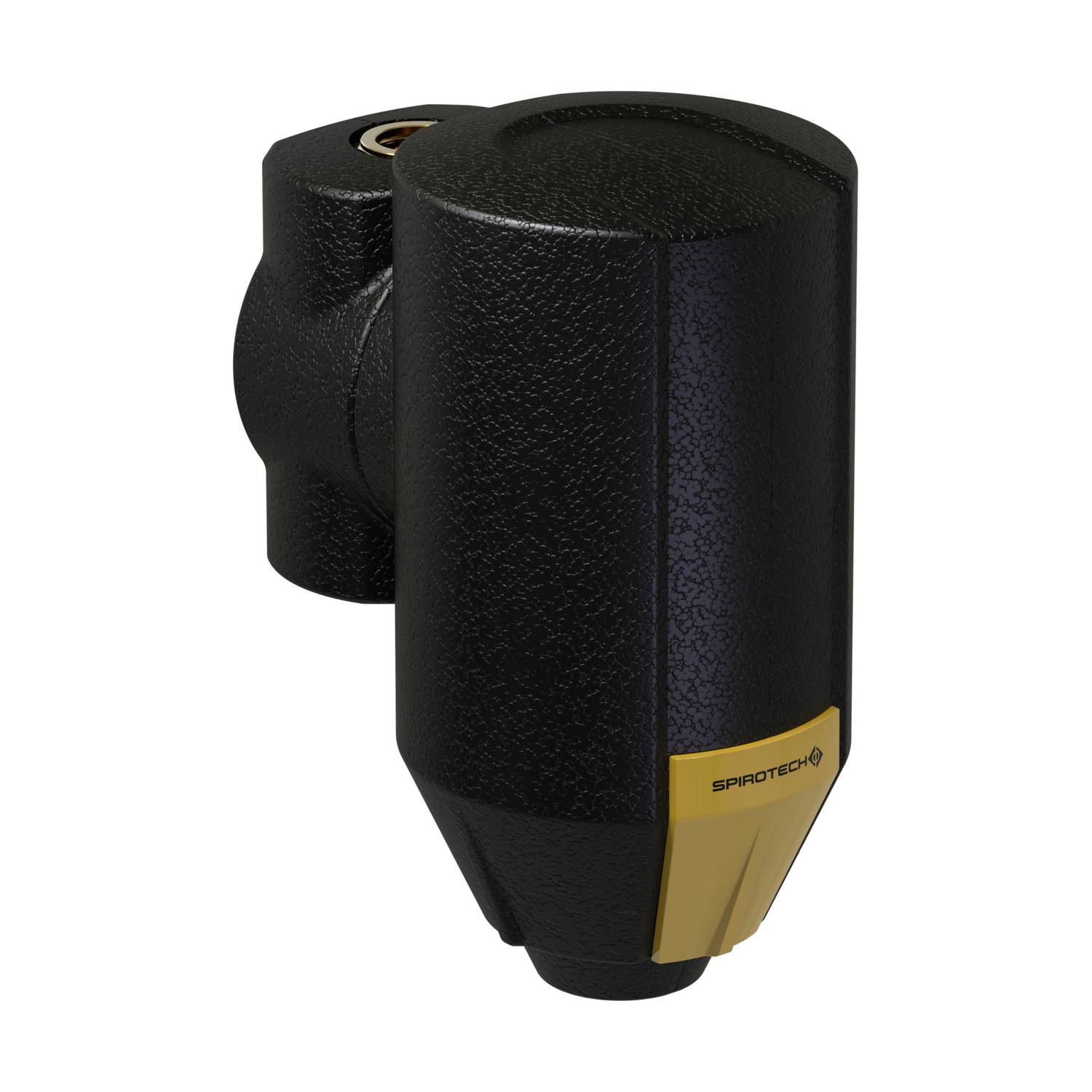

• 22 mm mit oder ohne Isolierung

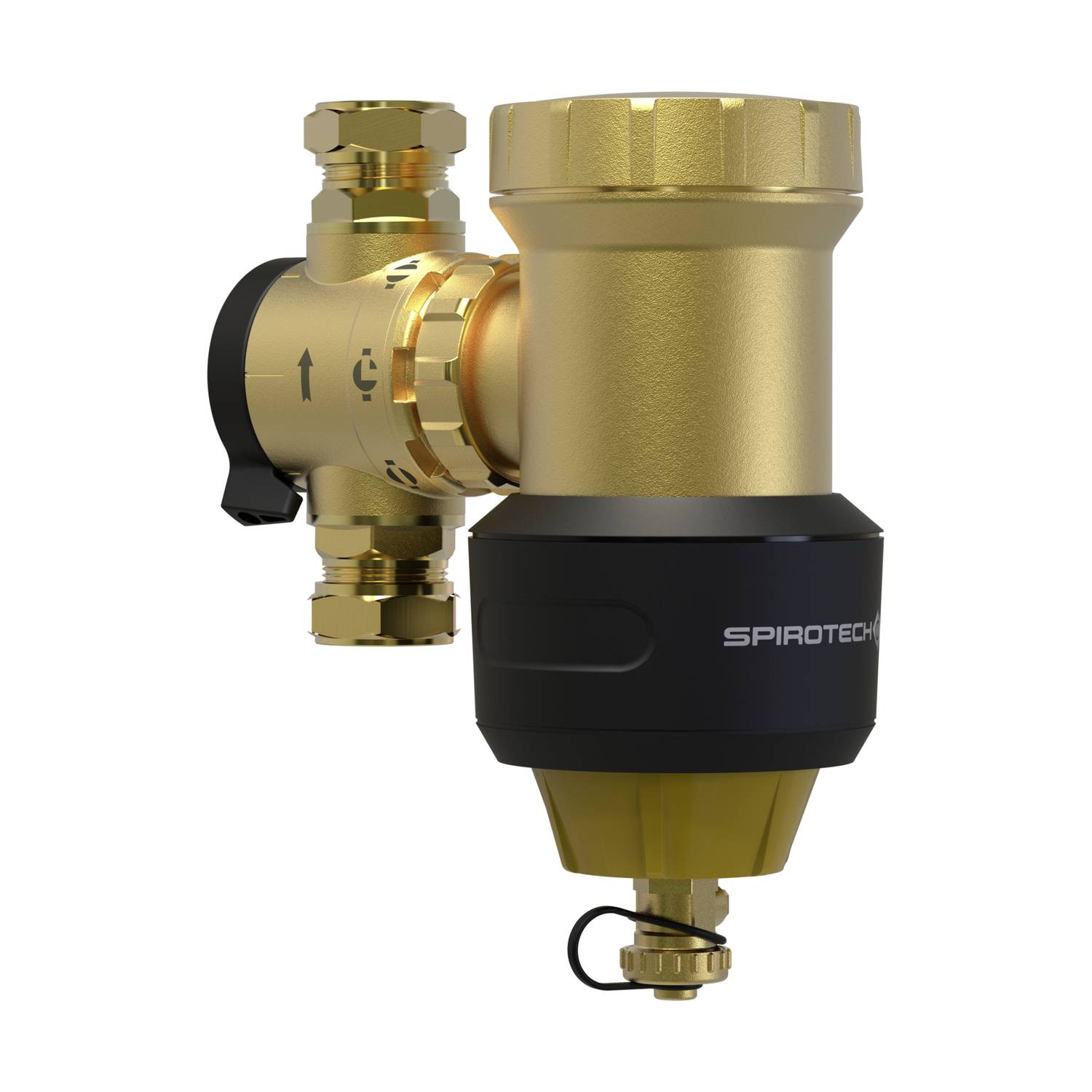

• 28 mm mit oder ohne Isolierung
• 3/4 Zoll mit oder ohne Isolierung
• 1 Zoll mit oder ohne Isolierung
• 1 1/4 Zoll mit oder ohne Isolierung

Warum ein Schlammabscheider für Wärmepumpen wichtig ist

Wärmepumpen sind für effizientes und komfortables Heizen entwickelt. Damit sie langfristig gut funktionieren, muss das gesamte System im Gleichgewicht sein. Ein wichtiger Punkt ist die Qualität des Systemwassers. In nahezu jedem Heiz- oder Kühlsystem treten im Laufe der Zeit Verunreinigungen auf, wie Rost, Schlamm, Sand und Magnetitpartikel, die durch Korrosion entstehen.

Während dies in traditionellen Heizungsanlagen bereits zu Störungen oder Leistungsverlust führen kann, sind Wärmepumpen noch empfindlicher. Durch sensiblere Komponenten, niedrigere Strömungsgeschwindigkeiten und präzise Regelung reagieren sie schneller auf Störfaktoren. Schlamm im Wasser kann daher eher Probleme bei der Funktion der Anlage verursachen.

Dies kann sein:

• Stillstand der Anlage
• Störung an der Wärmepumpe
• Beschädigung, Blockierung oder Ausfall empfindlicher Komponenten wie Wärmetauscher, Ventile, Pumpe usw.

Speziell für Wärmepumpensysteme entwickelt

Der SpiroTrap HPF Wärmepumpenfilter wurde speziell für Wärmepumpen entwickelt – keine angepasste Version eines bestehenden Produkts, sondern eine völlig neue Konstruktion. Entstanden aus der Praxis und basierend auf jahrelanger Erfahrung mit Systemverschmutzung.

Dieses Wissen basiert unter anderem auf den Erkenntnissen aus dem firmeneigenen Innovationszentrum von Spirotech, in dem täglich an der Optimierung der Wasserqualität in Heizsystemen gearbeitet wird.

Um das Design noch besser auf die täglichen Installationssituationen abzustimmen, wurden Untersuchungen in Wohn-Wärmepumpensystemen in mehreren europäischen Ländern durchgeführt. Dabei wurde untersucht:

• Welche Schlammpartikel und in welchem Umfang diese in der Praxis vorkommen
• Welche Komponenten empfindlich auf Schlammanhäufung reagieren

Auf Basis dieser Erkenntnisse wurde ein robuster und wartungsfreundlicher Wärmepumpenfilter entwickelt, der speziell auf die Verschmutzung abgestimmt ist, die in Wohn-Wärmepumpensystemen das größte Risiko darstellt. Der SpiroTrap HPF verhindert die Ansammlung von Schlamm im System und schützt sowohl vor magnetischen als auch nicht-magnetischen Partikeln.

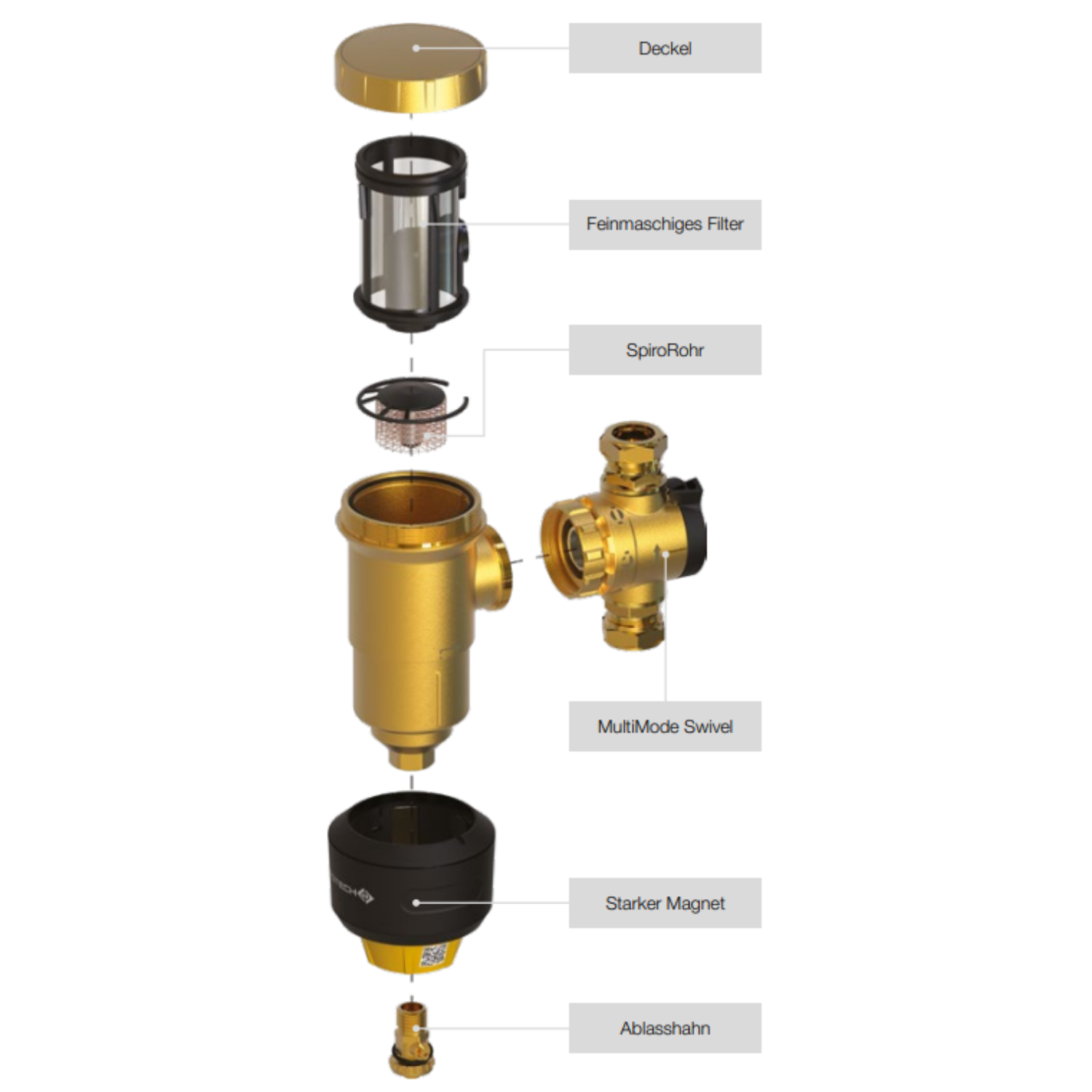

Dreifachschutz durch Filter, Magnet und SpiroRohr

Um Wärmepumpen vor Verschmutzung zu schützen, ist der SpiroTrap HPF um drei komplementäre Komponenten herum konstruiert.

Der Filter bildet das Herzstück des Designs. Partikel größer als 160 µm verursachen am häufigsten Verstopfungen und Verschleiß und werden direkt vom Filter zurückgehalten.

Das Wasser strömt in den Abscheider und trifft auf das SpiroRohr, das für eine ruhige, laminare Strömung sorgt. Dadurch sinken Schlammpartikel nach unten. Magnetische Partikel wie Magnetit werden durch den starken Magneten abgefangen. Das Wasser strömt anschließend durch ein feinmaschiges Filter. Dieses Filter ist optimiert für das Auffangen kleinerer magnetischer und nicht-magnetischer Schlammpartikel, die nicht durch Sedimentation oder magnetische Abscheidung entfernt wurden.

Das Zusammenspiel von Magnet, Filter und SpiroRohr macht diesen Abscheider zur Lösung, um Verschmutzungsprobleme in Wärmepumpensystemen zu verhindern. Darüber hinaus ist das Design des SpiroTrap HPF vollständig bypass-frei: Das gesamte Systemwasser strömt durch den Abscheider und Filter, sodass Schlammpartikel den Filter nicht umgehen können.

Das Ergebnis dieser Konstruktion: effektive Schlammentfernung ohne Verstopfung, minimaler Druckverlust und zuverlässiger Schutz des gesamten Systems.

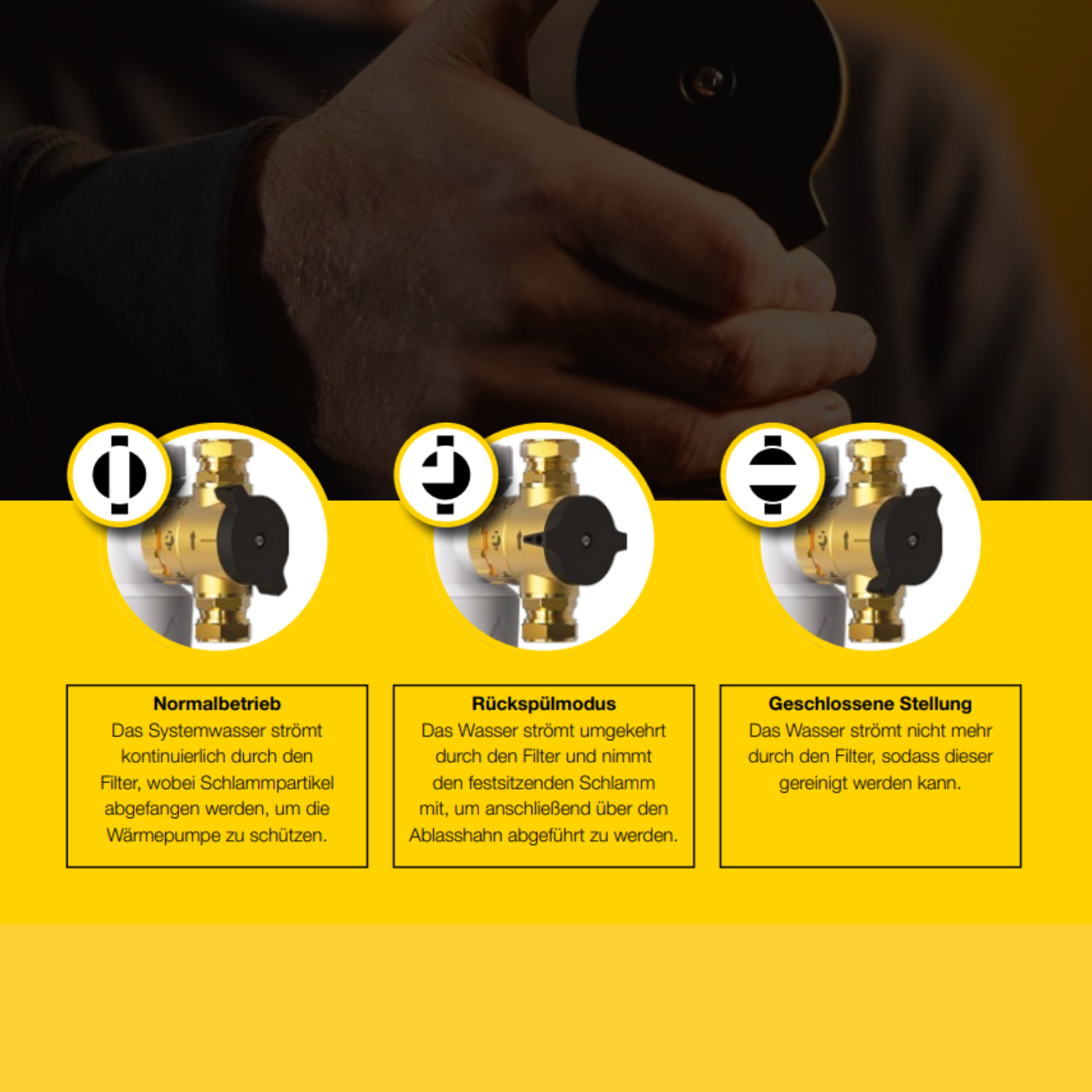

Intuitive Bedienung mit MultiMode Swivel

Der SpiroTrap HPF ist mit einem MultiMode Swivel ausgestattet, einem intelligenten Drehknopf, mit dem der Wärmepumpenfilter einfach in die gewünschte Position gebracht werden kann. Dieser Knopf regelt den Durchfluss durch die Einheit und hat drei klare Positionen:

• Normalbetrieb: Das Systemwasser strömt kontinuierlich durch den Filter, wobei Schlammpartikel abgefangen werden, um die Wärmepumpe zu schützen.
• Rückspülmodus: Das Wasser strömt umgekehrt durch den Filter und nimmt den festsitzenden Schlamm mit, um anschließend über den Ablasshahn abgeführt zu werden.
• Geschlossene Stellung: Das Wasser strömt nicht mehr durch den Filter, sodass dieser gereinigt werden kann.

Ihre Vorteile auf einen Blick

• Intuitiver MultiMode Swivel
• Wartungsintervall gleich der Wärmepumpe
• Bypass-freies Design
• Sehr effiziente Schlammentfernung
• Speziell für Wärmepumpen entwickelt
• Kombination aus 160 µm Filter, SpiroRohr und starkem Magnet
• Schutz vor magnetischen und nicht-magnetischen Partikeln
• Wartung über Rückspülmodus ohne Demontage oder Werkzeug
• Erhältlich in verschiedenen Anschlussgrößen
• Robustes Messinggehäuse

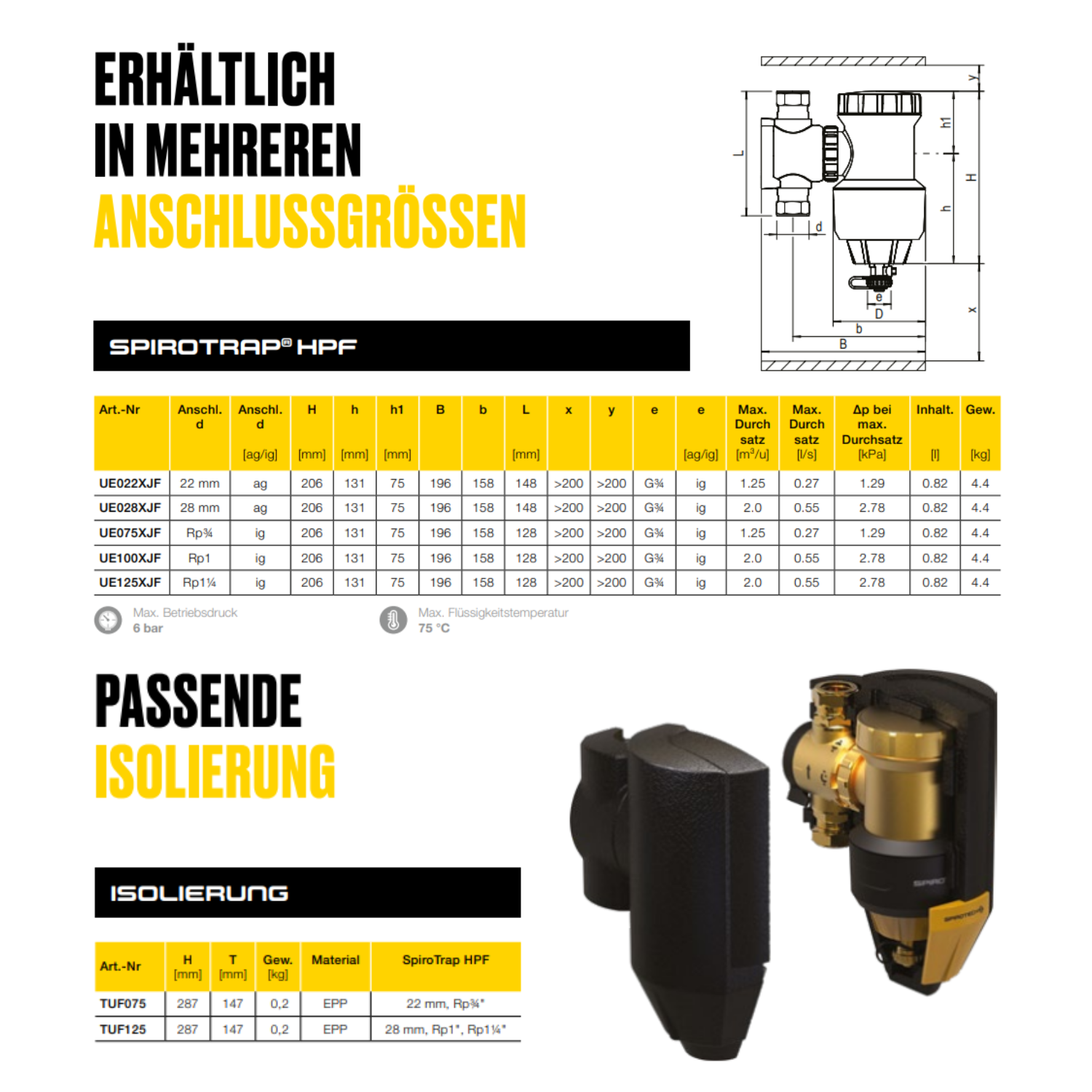

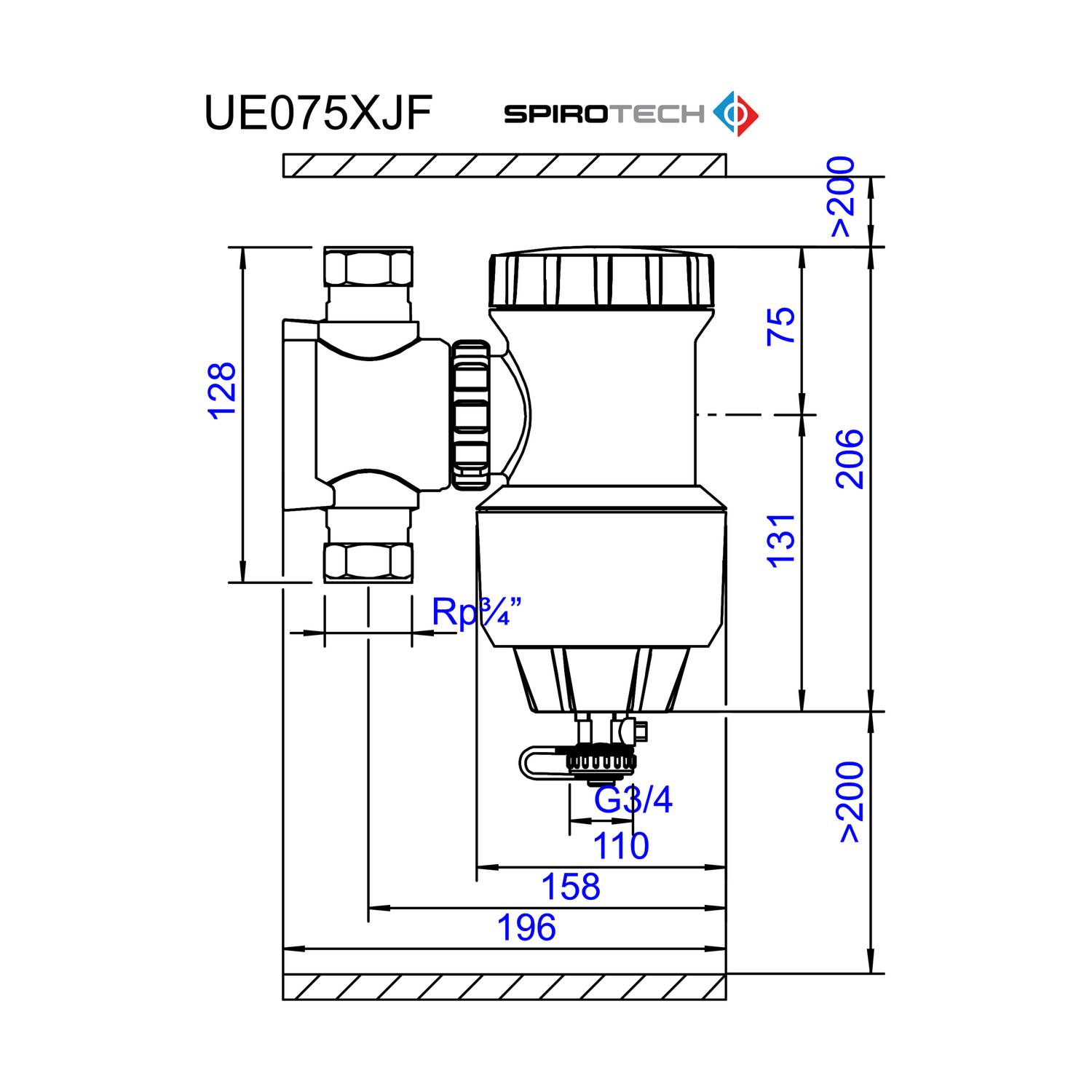

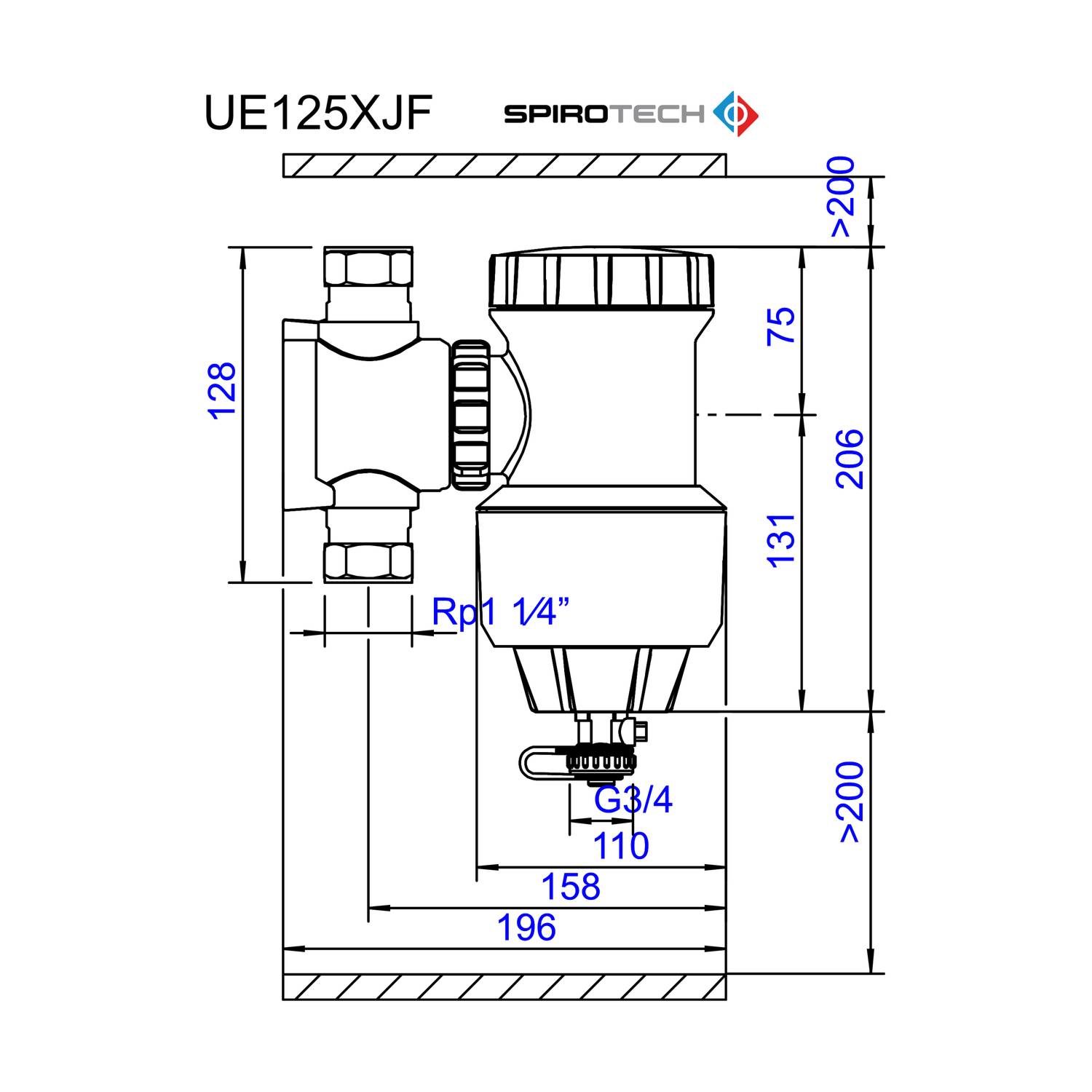

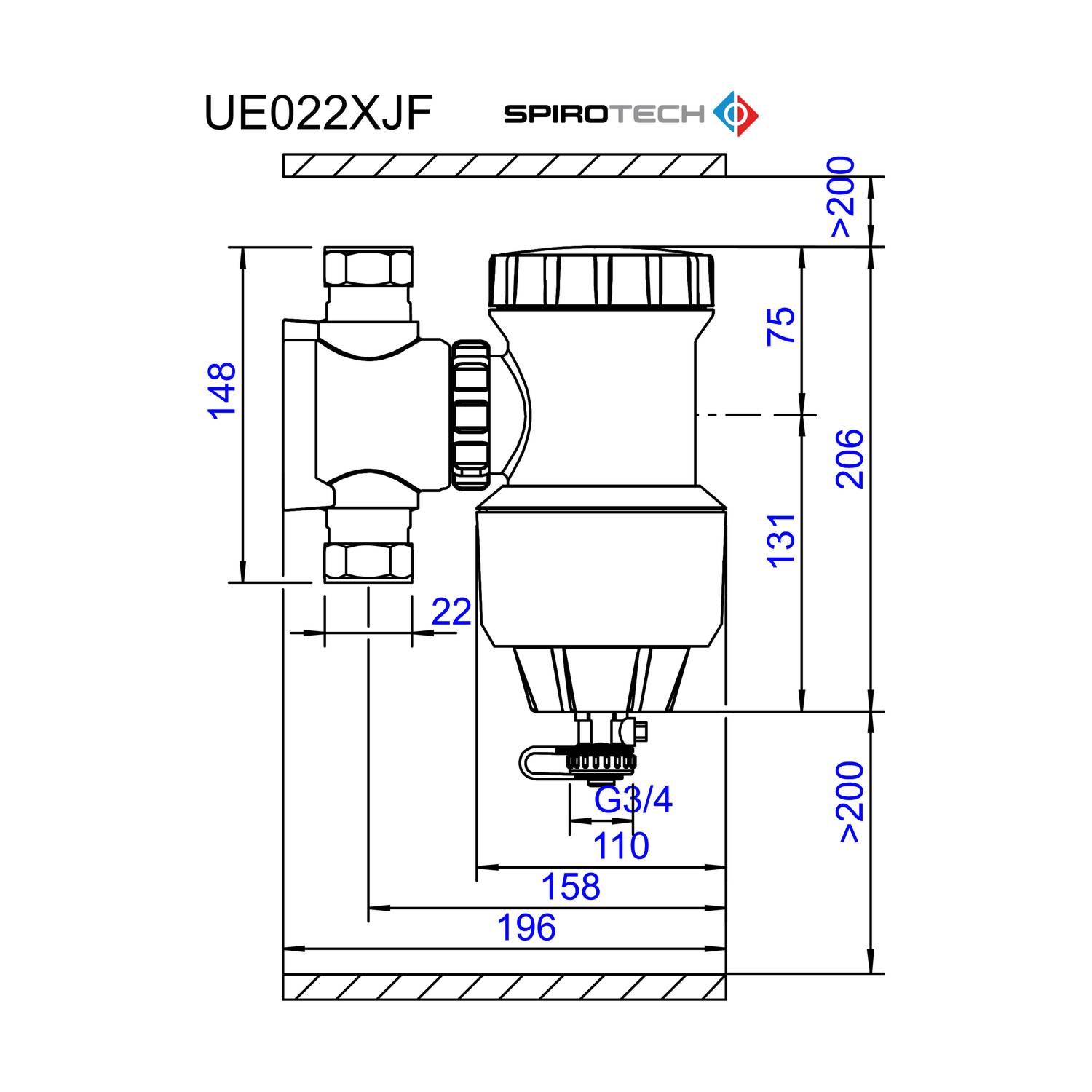

Technische Informationen

Warum den SpiroTrap HPF wählen?

Der SpiroTrap HPF wurde mit und für die Praxis entwickelt. Er schützt dort, wo Wärmepumpen empfindlich sind. Mit seiner durchdachten Konstruktion, intelligenten Funktionen und Wartungsfreundlichkeit ist dieser Filter eine praxisorientierte Investition in nachhaltige Systemleistung und langfristige Ergebnisse.

Das Ergebnis sind zuverlässig arbeitende Anlagen, sauberes Systemwasser und eine längere Lebensdauer der Wärmepumpenkomponenten – ohne unnötige Komplexität oder zusätzlichen Wartungsaufwand.

Über Spirotech

Spirotech ist auf die Verbesserung der Effizienz von Heiz- und Kühlanlagen spezialisiert. Das Familienunternehmen besitzt mehr als 60 Jahre Erfahrung in der Entwicklung von Lösungen, mit denen sich Luftansammlungen und Schlammablagerungen in Energieanlagen beseitigen und vermeiden lassen.

Die Produkte sparen Energie, erhöhen den Komfort, vermeiden Verschleiß und maximieren die Betriebszeiten. Über ein umfangreiches Netzwerk ausgewählter Importeure in über 70 Ländern ist ein Spirotech-Experte auch immer in Ihrer Nähe zu finden.
