Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Viessmann Vitocal 150-A
Luft/Wasser-Wärmepumpe in
Monoblock-Bauweise für Heizung, Kühlung
und Trinkwassererwärmung.
Typ:
Vitocal 150-A AWO-M-E-AC-AF 151.A06
- Geringe Betriebskosten durch hohen COP
(Coefficient of Performance)
- Leistungsregelung und DC-Inverter für
hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70
Grad C bei einer Außentemperatur von
-10 Grad C ermöglicht den Einsatz
sowohl im Neubau als auch in der
Modernisierung.
- Selbstoptimierende Regelung des
Volumenstroms über Viessmann Hydro
AutoControl
- Umweltfreundliches, natürliches
Kältemittel R290 mit einem besonders
niedrigen GWP von 0,02 (GWP = Global
Warming Potential)
- Komfortabel durch reversible
Ausführung für Heizen und Kühlen
- Besonders leise im Betrieb durch
Advanced acoustics design (AAD)
- Internetfähig durch integriertes WLAN
oder LAN (Zubehör) oder Service-Link
- Bedienung, Optimierung, Wartung und
Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
- Einzelraumregelung mit Komponenten aus
ViCare Smart Climate
Lieferumfang/Ausstattung

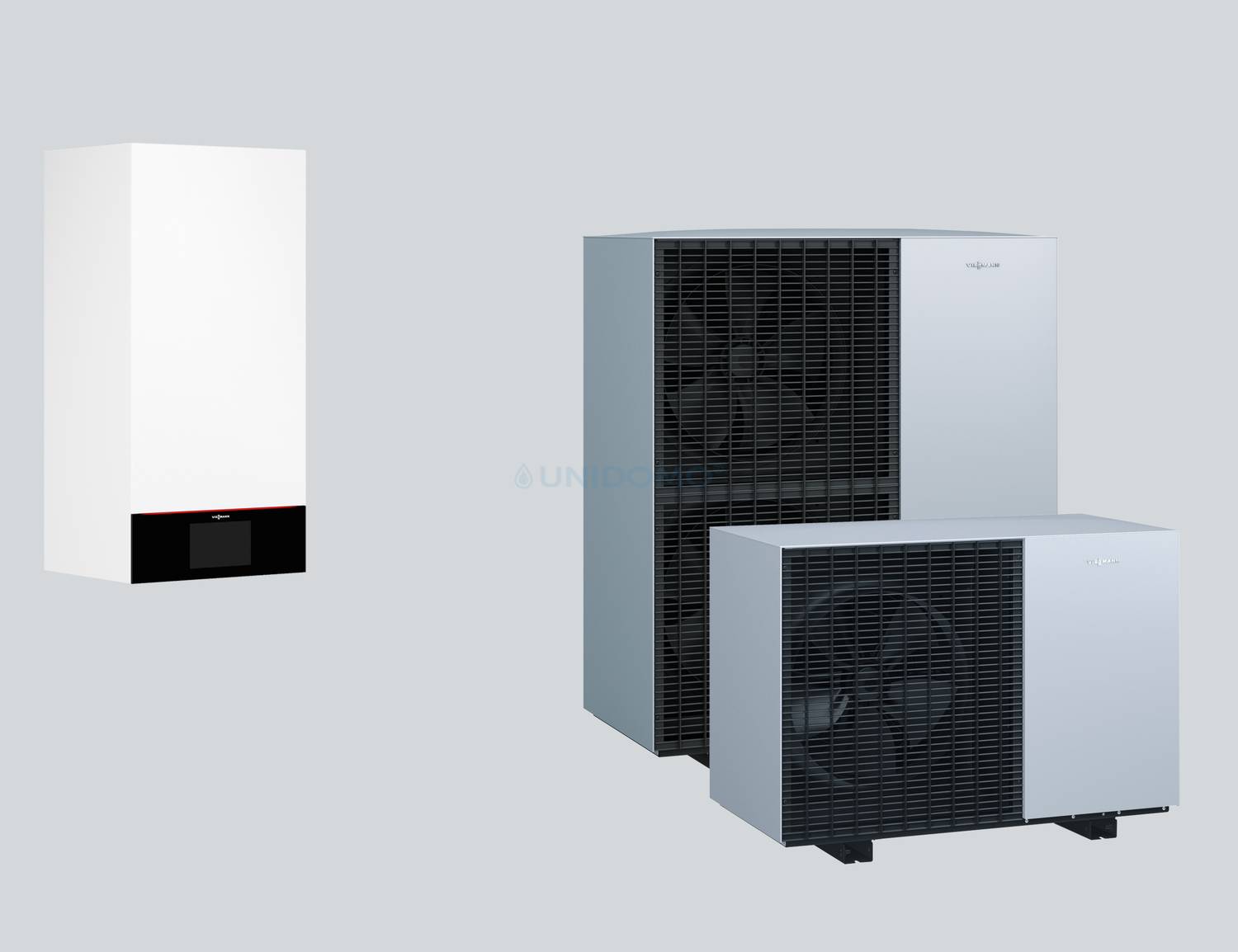

Modulierende Wärmepumpe bestehend aus
Außen- und Inneneinheit für Heizung,
Kühlung und Warmwasser.

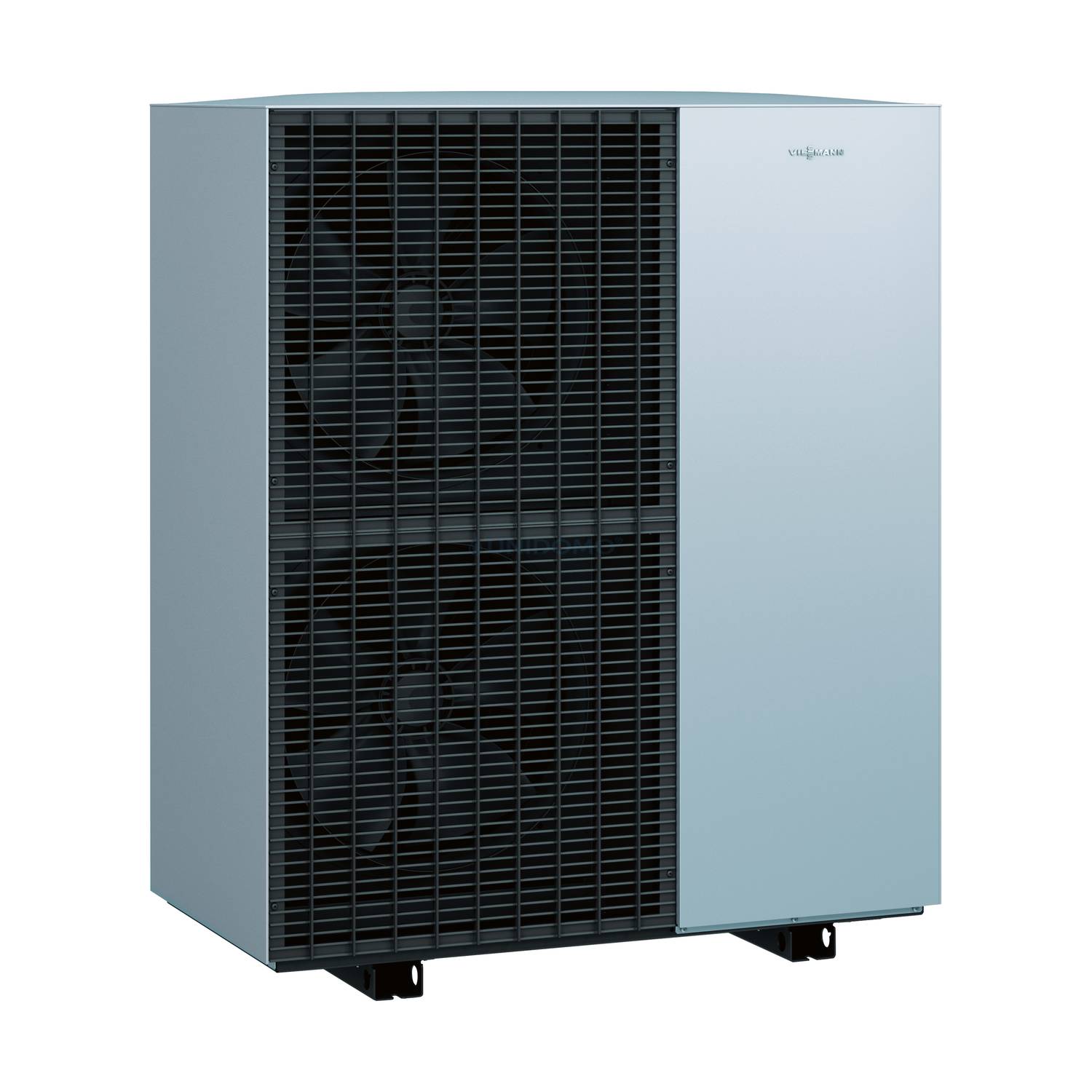

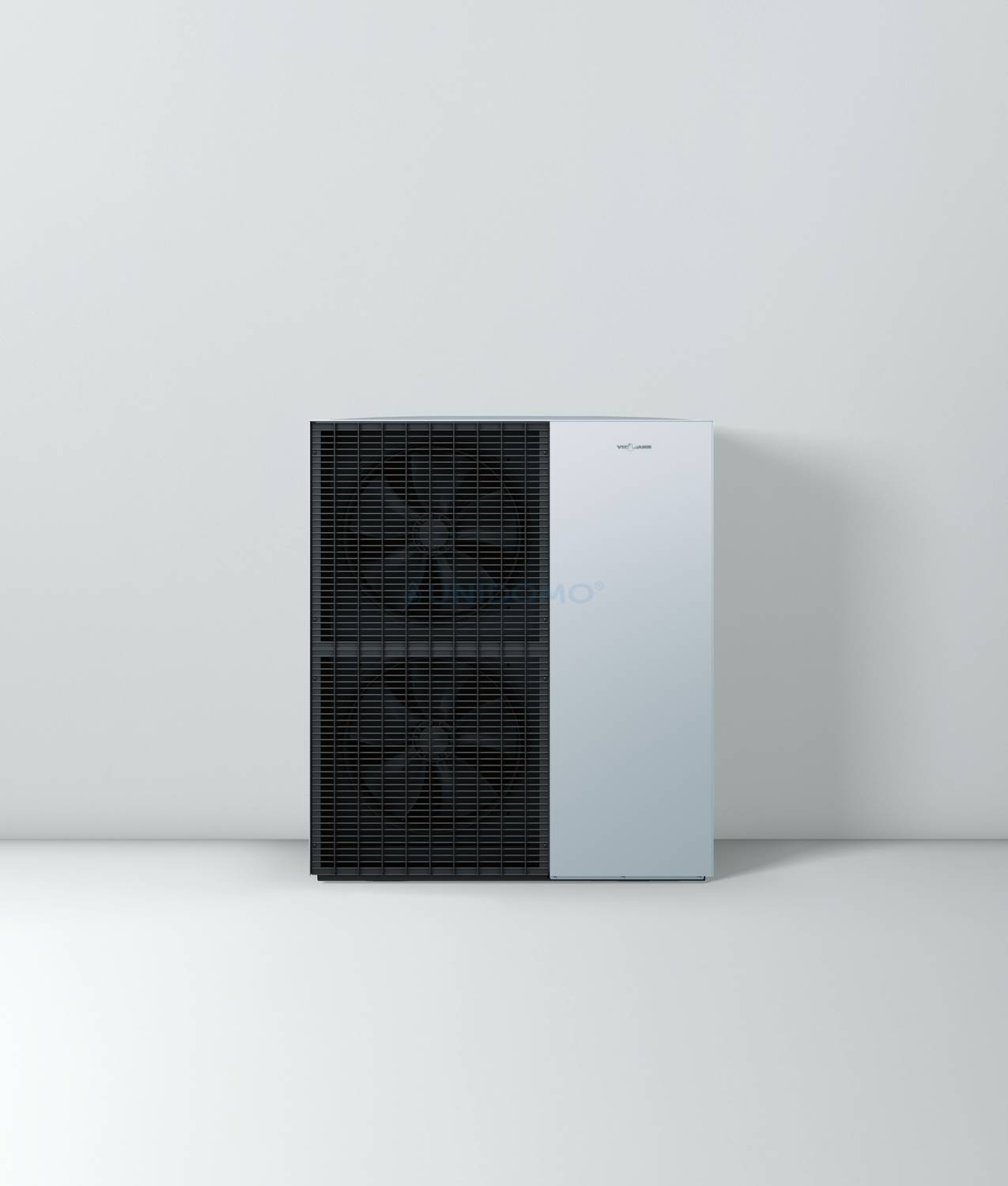

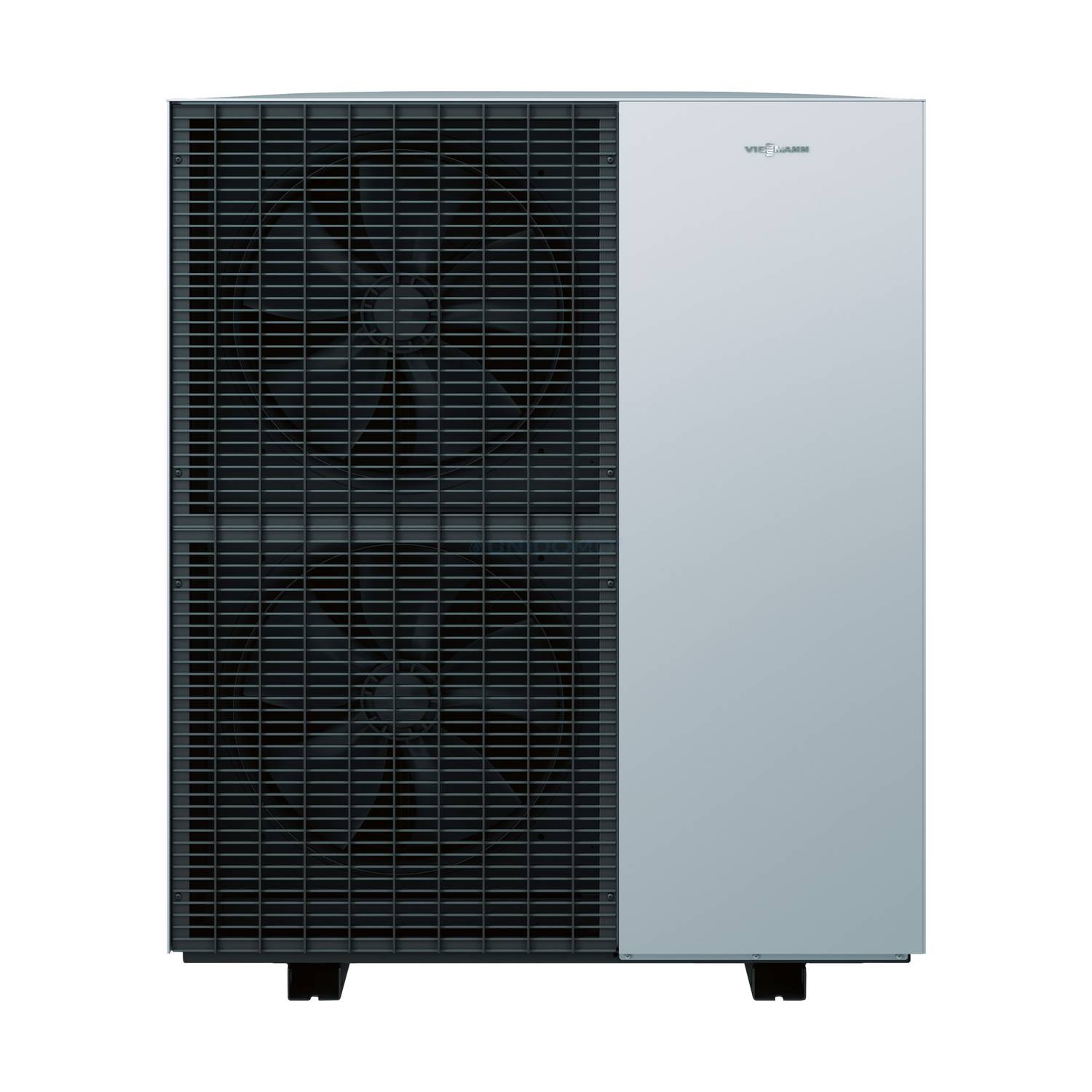

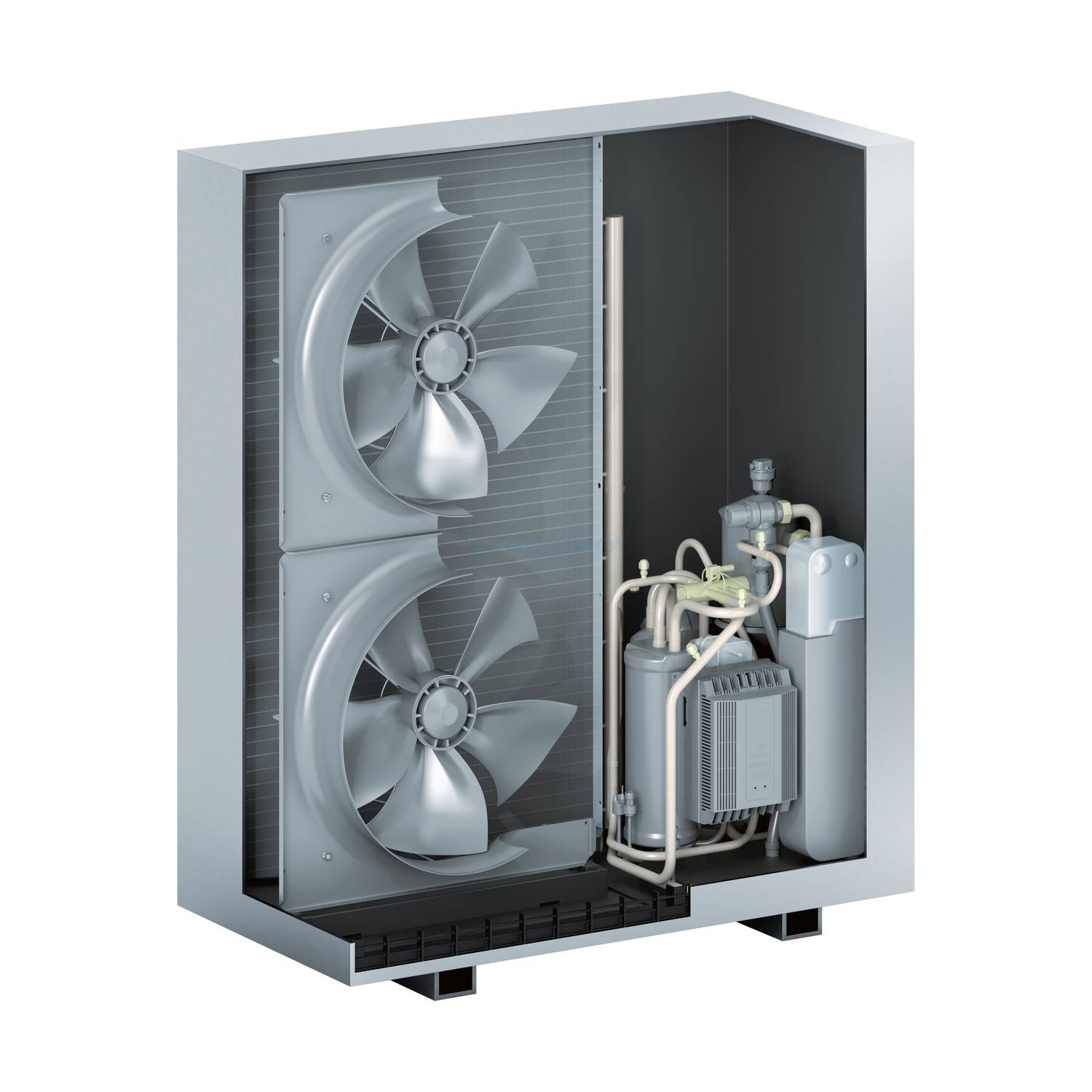

Außeneinheit:
- Mit DC-Inverter-Technologie zur
stufenlosen Leistungsregelung, für
einen optimalen Betrieb unter allen
Betriebsbedingungen
- Geräusch- und schwingungsarm durch
drehzahlgeregelten
Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil
zur Erhöhung der Jahresarbeitszahl und
drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über
Kreislaufumkehr Korrosionsbeständiger,
wasserabweisender Verdampfer mit Blue
Fin-Beschichtung und geschwungenen
Verdampferlamellen zur Erhöhung der
Effizienz sowie effizientem
asymmetrischen
Edelstahl-Plattenwärmetauscher
(1.4401/1.4301) zur Wärmeabgabe an das
Heizsystem
- Mit integriertem Wasserfilter zum
Schutz des Verflüssigers vor
Verunreinigungen
- Mit integrierter elektrischer
Begleitheizung in der
Kondenswasserwanne
Tragehilfen für die Außeneinheit im
Lieferumfang.
Hinweis!
Das Kältemittel R290 ist ein leicht
entflammbares Kältemittel
(Sicherheitsgruppe A3 gemäß ANSI/ASHRAE
Standard 34).
Arbeiten am in der Außeneinheit
verbauten Kältekreis dürfen aus
Sicherheitsgründen nur durch den
Technischen Dienst von Viessmann
erfolgen.

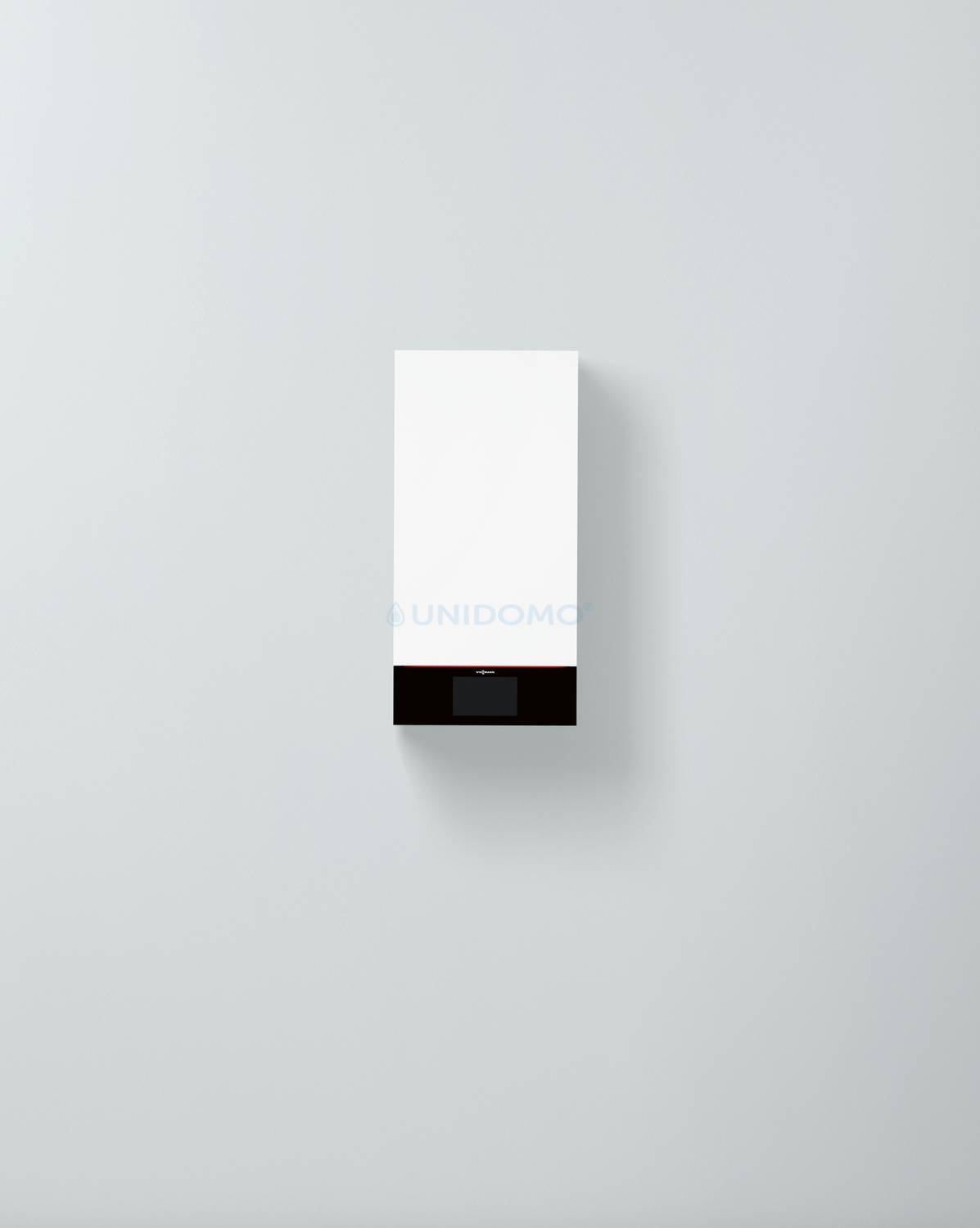

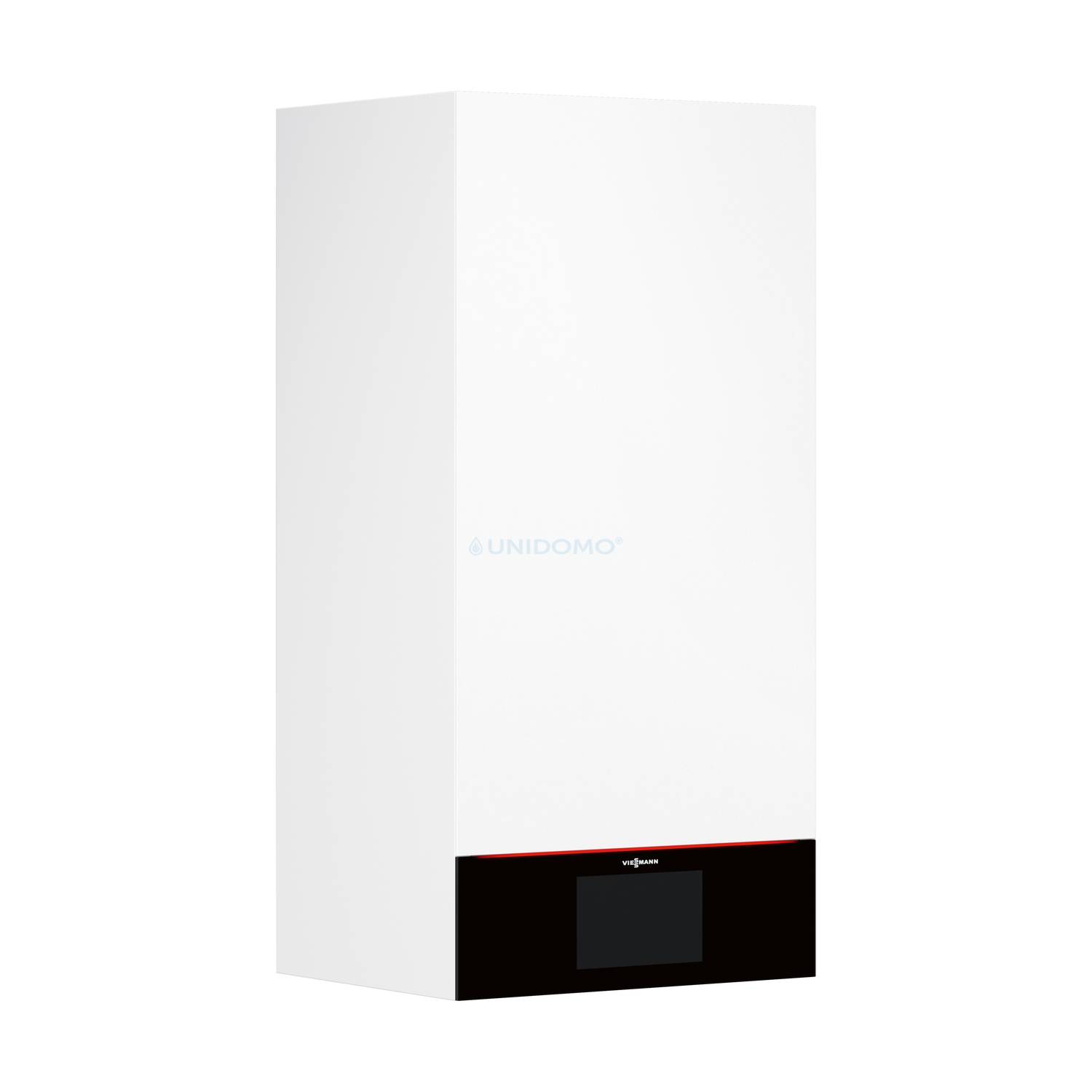

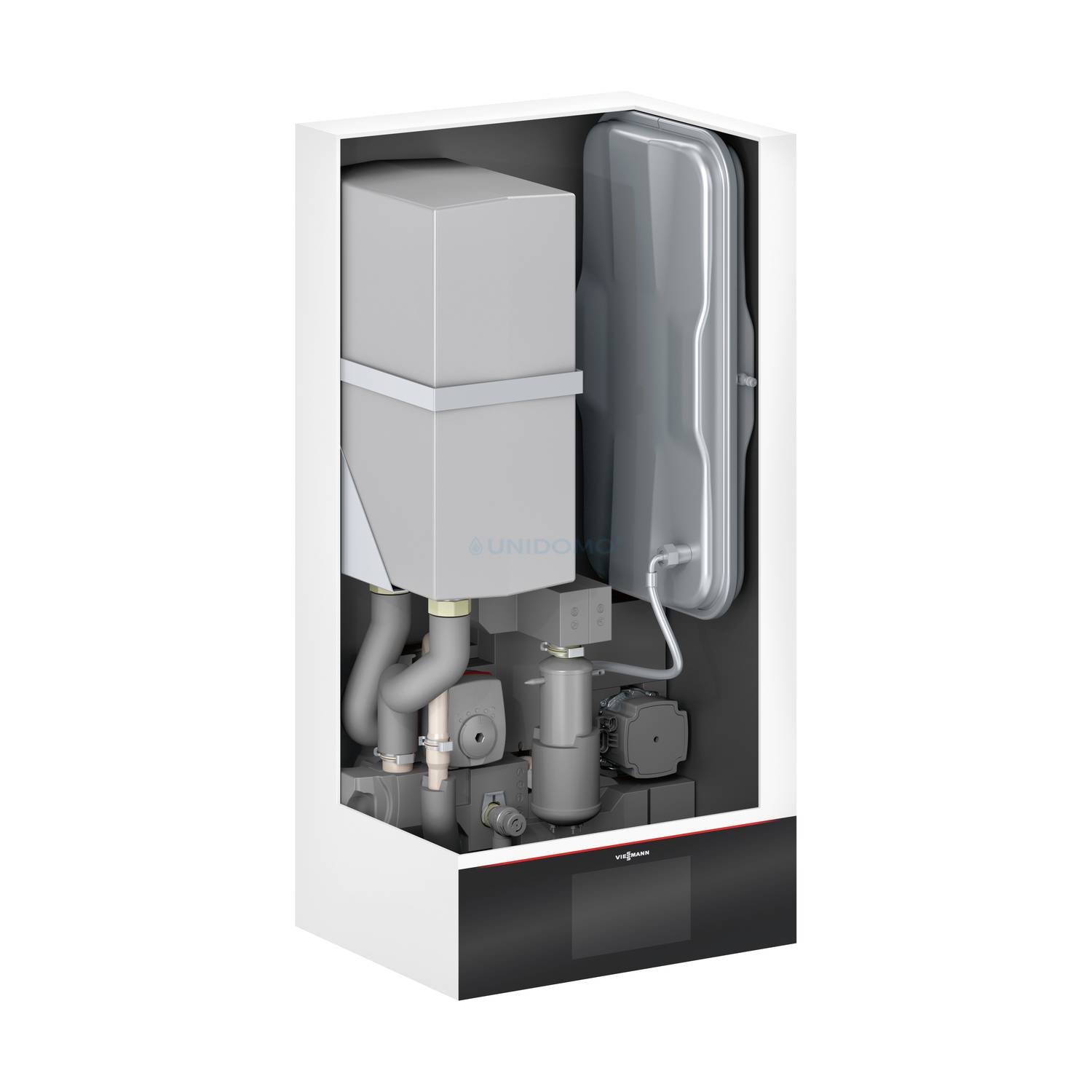

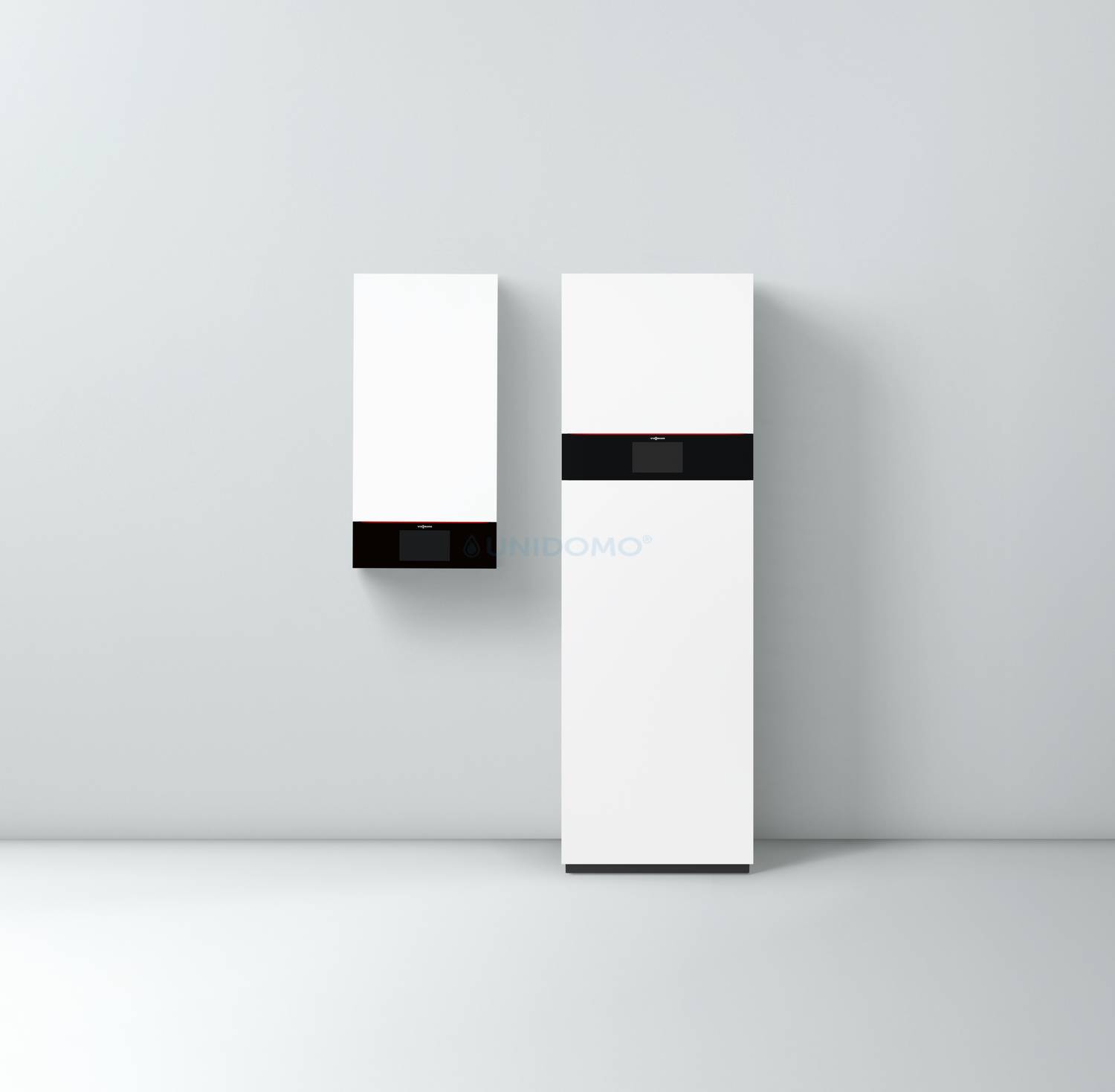

Inneneinheit:
- Mit neuer Hydro AutoControl Hydraulik
zur Bereitstellung der erforderlichen
Abtauenergie und Sicherstellung der
erforderlichen Mindest-Umlaufmenge im
Wärmepumpen Kreis
- Mit eingebauter
Hocheffizienz-Umwälzpumpe für den
Heizkreis, Abtaupuffer 16 l,
Bypassfunktion, Heizwasser
Durchlauferhitzer, Ausdehnungsgefäß 18
l, 4/3-Wege-Ventil, Sicherheitsventil,
Volumenstromsensor,
Außentemperatursensor
(leitungsgebunden) und steckbarer
Anschlussverrohrung aus Kupfer
(Glattrohr) und Montageschiene zur
Befestigung der Inneneinheit an der
Wand
Montage der Außeneinheit auf Boden- oder
Wandkonsole (Zubehör), Inneneinheit
wandhängend. Verbindung zwischen Außen-
und Inneneinheit mit geeigneten
wassergefüllten Verbindungsleitungen
(bauseits) und Anschluss-Sets (Zubehör)
herstellen.
Für Heizungsanlagen mit bis zu 4
Heiz-Kühlkreisen
Mit witterungsgeführter, digitaler
Wärmepumpen- und Heiz-/Kühlkreis
Regelung
- Bedienung über
7-Zoll-Farb-Touchdisplay mit Klartext-
und Grafikanzeige,
Inbetriebnahme-Assistenten,
kontextbezogener Hilfe, Anzeigen für
Energieverbräuche sowie alternativ
Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder
Heiz-/Kühlkreis, Trinkwassererwärmung
und Zirkulation des Trinkwassers
getrennt einstellbar
- Zyklischer Taktbetrieb für
Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch
Aufheizen auf einen erhöhten
Trinkwassertemperatur-Sollwert
möglich.
- Mit automatischer
Sommer-/Winterzeitumstellung und
kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten,
Party-Mode, Ferienprogramm,
Ferien-zu-Hause-Programm,
bedarfsabhängige Heizkreispumpen sowie
Sommersparbetrieb und variable
Heizgrenze
- Möglichkeit zur Einstellung der
Raumtemperatur (3
Raumtemperatur-Niveaus) und der
Trinkwassertemperatur und zur Abfrage
von Temperaturen
- Mit Smart Grid Regelfunktion
EVU-Sperre, geräuschreduzierter
Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur
Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS,
PlusBus, WLAN oder LAN (Zubehör) und
Service Link (Low-Power-Funk).
- Mit im Gerät integriertem
Kommunikationsmodul. Fernbedienung und
Monitoring des Geräts über Smartphone
mit der ViCare App in Verbindung mit
integrierter Internetschnittstelle und
bauseitigem Internetzugang über WLAN
oder LAN (Zubehör) möglich
- Gerät enthält Anlagenschalter,
Maximaltemperaturbegrenzer,
Temperaturwächter und
Temperaturbegrenzer, Betriebs- und
Störungsanzeige.
Service Link
Über Service Link werden - vorbehaltlich
einer ausreichenden Mobilfunkabdeckung -
automatisch ausgewählte Informationen,
z. B. Störungsmeldung und eine
Übersicht, der in der Anlage verbauten
Steuer- und Erweiterungsmodule, an
Viessmann übermittelt
(Datenschutzinformation unter
viessmann.com/servicelink). Viessmann
bietet den ServiceLink unverbindlich an
und behält sich vor, diesen innerhalb
der Laufzeit einzustellen.
Farbe:
- Außeneinheit: Vitosilber
- Inneneinheit: Vitopearlwhite
Leistungsdaten nach EN 14511 im
Heizbetrieb
Bei Betriebspunkt A2/W35:
- Nenn-Wärmeleistung: 3,1 kW
- Elektr. Leistungsaufnahme: 0,82 kW
- Leistungszahl (COP): 3,8
Bei Betriebspunkt A7/W35:
- Nenn-Wärmeleistung: 4,8 kW
- Elektr. Leistungsaufnahme: 0,98 kW
- Leistungszahl (COP): 4,9
Bei Betriebspunkt A-7/W35:
- Nenn-Wärmeleistung: 5,6 kW
- Elektr. Leistungsaufnahme: 2,0 kW
- Leistungszahl (COP): 2,8
Leistungsdaten nach EN 14511 im
Kühlbetrieb
Bei Betriebspunkt A35/W18:
- Kühlleistung: 5 kW
- Elektr. Leistungsaufnahme: 1,14 kW
- Leistungszahl (EER): 4,4
Lufteintrittstemperatur Heizbetrieb:
- Lufttemperatur min.: -20 Grad C
- Lufttemperatur max.: 40 Grad C
Lufteintrittstemperatur Kühlbetrieb:
- Lufttemperatur min.: 10 Grad C
- Lufttemperatur max.: 45 Grad C
Heizwasser (Sekundärkreis):
- Max. externer Druckverlust (RFH) bei
Mindestvolumenstrom 1000 l/h:
600 mbar
- Max. externer Druckverlust (RFH) bei
Mindestvolumenstrom 1000 l/h:
60 MPa
- Max. Vorlauftemperatur: 70 Grad C
- Zul. Betriebsdruck: 3 bar
- Zul. Betriebsdruck: 0,3 MPa
Elektrische Werte Außeneinheit:
- Nennspannung Verdichter:
1/N/PE 230 V/50 Hz
- Anlaufstrom Verdichter: < 10 A
Elektrische Werte Inneneinheit:
- Nennspannung Regelung:
1/N/PE 230 V/50 Hz
- Absicherung intern: T 6,3 A
- Elektr. Leistungsaufnahme
Sekundärpumpe A1 (PWM): 60 W
- Energieeffizienzindex (EEI)
Sekundärpumpe A1: 0,2
- Elektr. Leistungsaufnahme
Sekundärpumpe A2 (PWM): -
- Energieeffizienzindex (EEI)
Sekundärpumpe A2: -
Heizwasser-Durchlauferhitzer
- Nennspannung:
1/N/PE 230 V/50 Hz
- Oder Nennspannung:
3/N/PE 400 V/50 Hz
- Heizleistung: 8 kW
Kältemittel R290:
- Kältemittelfüllmenge: 1,2 kg
- Treibhauspotenzial (GWP): 0,02
- CO2-Äquivalent: 0,000024 t
Abmessungen Außeneinheit:
- Länge: 600 mm
- Breite: 1144 mm
- Höhe: 841 mm
- Gewicht: 162 kg
Abmessungen Inneneinheit:
- Länge: 360 mm
- Breite: 450 mm
- Höhe: 920 mm
- Gewicht: 47 kg
Anschlüsse:
- Heizwasservorlauf: CU 28 x 1
- Heizwasserrücklauf: CU 28 x 1
- Vorlauf Speicher-Wassererwärmer:
CU 22 x 1
- Rücklauf Speicher-Wassererwärmer:
CU 22 x 1
- Vorlauf externer Wärmeerzeuger:
-
- Rücklauf externer Wärmeerzeuger:
-
Integrierter Speicher-Wassererwärmer:
- Speicherinhalt: -
- Max. zul. Trinkwassertemperatur:
-
Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Wärmepumpe:
Niedertemperaturanwendung bei
durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienzklasse:
A+++
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 197 %
- Wärmenennleistung: 10 kW
- Jährlicher Energieverbrauch: 4055 kWh
Mitteltemperaturanwendung bei
durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienzklasse:
A+++
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 152 %
- Wärmenennleistung: 10 kW
- Jährlicher Energieverbrauch: 4943 kWh
Niedertemperaturanwendung bei kälteren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 165 %
- Wärmenennleistung: 8 kW
- Jährlicher Energieverbrauch: 4988 kWh
Mitteltemperaturanwendung bei kälteren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 131 %
- Wärmenennleistung: 8 kW
- Jährlicher Energieverbrauch: 5868 kWh
Niedertemperaturanwendung bei wärmeren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 243 %
- Wärmenennleistung: 5 kW
- Jährlicher Energieverbrauch: 1145 kWh
Mitteltemperaturanwendung bei wärmeren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 172 %
- Wärmenennleistung: 5 kW
- Jährlicher Energieverbrauch: 1419 kWh
Schallleistungspegel:
- Schallleistungspegel Außen: 54 dB
- Schallleistungspegel Innen: 40 dB
Temperaturregler:
- Temperaturregler Klasse: II
- Beitrag Raumheizungs-Energieeffizienz:
2 %
Energieeffizienz Verbund (Heizung):
143 %
Energieeffizienzklasse Verbund
(Heizung): A++
Bestell-Nr.: Z026437
