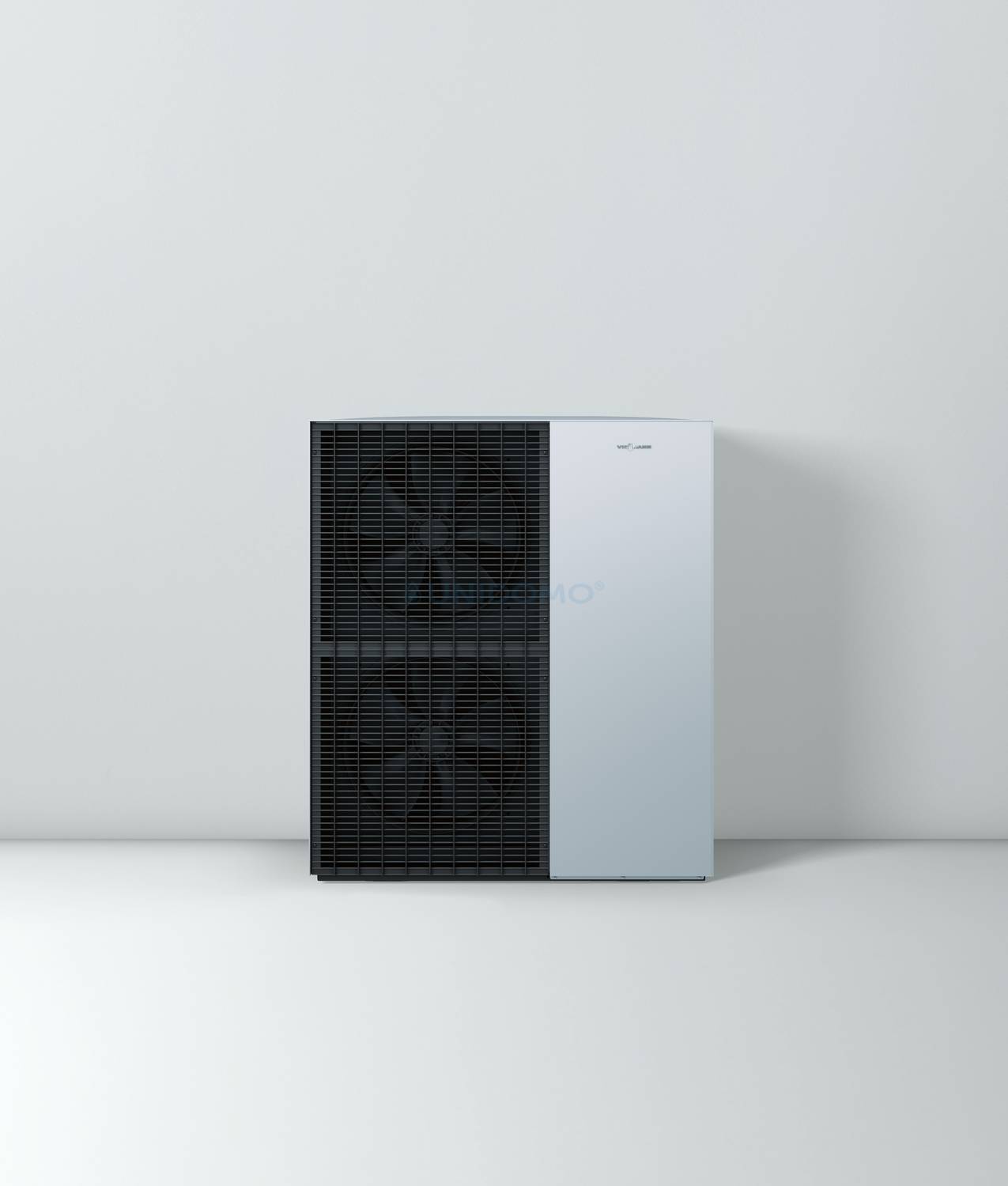

Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe 4 kW AWO-M-E-AC 151.A04
Artikelnummer: Z026430
EAN:
SKU: 223099

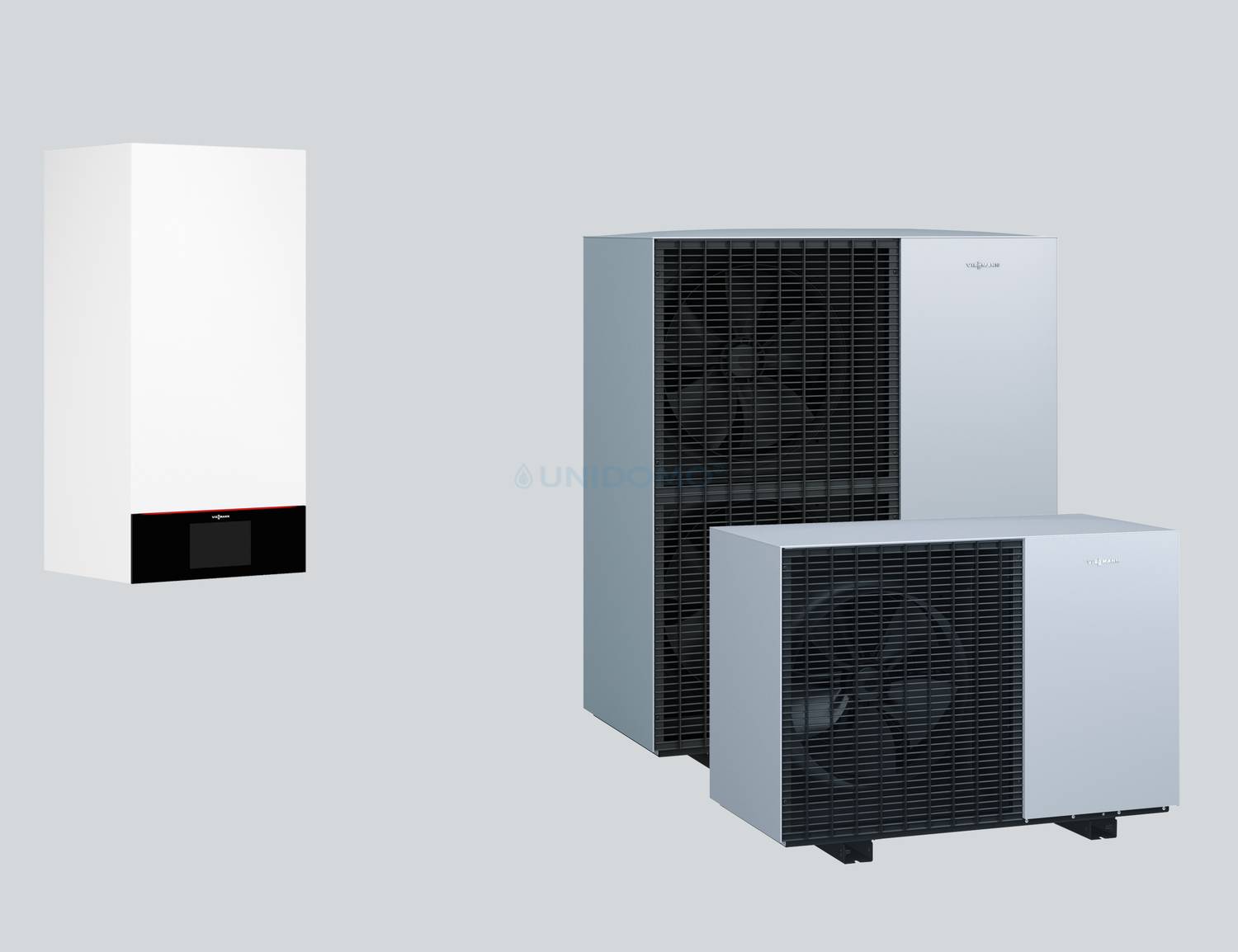

Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe, Monoblock 2,1 - 4 kW
Die neue Generation der Viessmann Wärmepumpen
Vitocal 150-A, Typ AWO-M-E-AC 151.A04 230
Mit Umweltwärme heizen und kühlen
- Hohe Effizienz, geringer Energieverbrauch
- Kompakte Bauweise
- Einfache Bedienung per ViCare App
Vitocal 150-A Luft/Wasser-Wärmepumpe: Bestens für die Modernisierung geeignet
Erleben Sie die Zukunft der Heiztechnik mit der Vitocal 150-A von Viessmann - revolutionäre Wärmepumpentechnik, die umweltfreundlich und wirtschaftlich zugleich ist. Perfekt für den Neubau und mit speziellen Modellen für die Modernisierung nutzt sie Umweltwärme zum effizienten Heizen und Kühlen.
Die Vitocal 150-A Baureihe überzeugt durch ihr hervorragendes Preis-Leistungs-Verhältnis und ihre hohe Energieeffizienz. Ob Neubau oder Modernisierung - mit den vielseitigen Modellen A4, A6, A8 sowie den leistungsstärkeren A10 und A13 finden Sie genau die richtige Lösung für Ihr Zuhause.
Die fortschrittliche Serie ermöglicht eine Vorlauftemperatur von bis zu 70 °C, ideal für die Nutzung vorhandener Heizkörper ohne Fußbodenheizung. Außerdem bietet sie eine komfortable Steuerung per App, ein nachhaltiges Betriebssystem und ein attraktives Design. Mit der Vitocal 150-A entscheiden Sie sich für eine umweltfreundliche, effiziente und moderne Heizlösung.
Climate Protect+++ schont die Umwelt und das Klima
Die neuen Wärmepumpen der Vitocal 15x-Serie nutzen das natürliche Kältemittel R290 (Propan) mit einem sehr niedrigen GWP100 von 0,02 (Global Warming Potential).
OptiPerform – zuverlässiger Betrieb bei höchster Effizienz
Moderne Wärmepumpen von Viessmann arbeiten mit einem patentierten Hydrauliksystem. Mit Hydro AutoControl® arbeitet die Wärmepumpe zuverlässig und mit höchster Effizienz über die gesamte Lebensdauer. Die einzigartige Konstruktion sorgt nicht nur dafür, dass der Fachhandwerker die Wärmepumpe mit OptiPerform deutlich schneller und damit kostengünstiger installieren kann. Sie benötigt auch deutlich weniger Platz, denn sie ist bis zu 60 Prozent kleiner als vergleichbare Systeme.
Service Link – schnelle Reaktion im Servicefall
Wärmepumpen mit Service Link stellen allfällige Störungen mittels Mobilfunktechnologie automatisch dem Fachpartner zur Verfügung. Und das völlig kostenlos. Unnötige Anfahrten entfallen, ein Service vor Ort ist schneller erledigt. Das spart Zeit und Geld.
Vorteile auf einen Blick
- Mit 70 °C Vorlauftemperatur (bei einer Außentemperatur bis -10 °C) bestens für die Modernisierung geeignet
- Clima Protect: Schont die Umwelt und das Klima - umweltfreundliches, natürliches Kältemittel R290 (Propan) mit einem besonders niedrigem GWP100 von 0,02 (GWP = Global Warming Potential)
- OptiPerform: Zuverlässiger Betrieb bei hoher Effizienz
- Service Link: Garantiert schnellere Reaktionszeit im Servicefall
- Geringe Betriebskosten durch hohe Effizienz, COP (Coefficient Of Performance) nach EN 14511: bis 5,0 (bei A7/W35)
- 60 % geringerer Platzbedarf gegenüber vergleichbaren Modellen
- Integriertes Energy Management System sorgt für Transparenz bei Energieverbrauch und Kosten
- Einfache Bedienung per ViCare App
Technische Daten Wärmepumpe
Vitocal 150-A AWO-M-E-AC(-AF) Spannung | 151.A04 230 V |
Leistungsdaten Heizen nach EN 14511 Nenn-Wärmeleistung Betriebspunkt A7/W35 Betriebspunkt A-7/W35 | 4 kW 3,8 kW |
Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) Nenn-Wärmeleistung Leistungszahl (COP) bei Heizbetrieb Leistungsregelung | 5,0 2,1 - 4 kW |
Schall-Leistungspegel | 52 dB(A) |
Leistungsdaten Kühlen nach EN 14511 (A35/W18 Spreizung 5 K) Kühllleistung Leistungszahl EER Kühlleistung max. | 4 kW 4,7 4 kW |
Kältekreis Kältemittel - Füllmenge im Auslieferungszustand - Treibhauspotenzial - CO2-Äquivalent | R290 2 kg 0,02 0,00004 t |
Abmessungen Länge x Breite x Höhe Inneneinheit Außeneinheit | 360 x 450 x 920 mm 600 x 1144 x 841 mm |
Gewicht Inneneinheit Gewicht Außeneinheit | 47 kg 170 kg |
Energieeffizienz bei W35 | 176 % |
Energieeffizienz bei W55 | 127 % |
Wärmepumpenregelung für witterungsgeführten Betrieb
- 7-Zoll Farb-Touchdisplay mit Energiecockpit
- WLAN-Hotspot für lokalen Service ohne Internetverbindung
- Internetverbindung über WLAN
- Ansteuerung einer Zirkulationspumpe
- Ansteuerung eines Heizwasser-Durchlauferhitzers
- Kühlregelfunktion "active cooling"
- Integrierte Energiebilanzierung
- Einstellung von geräuschreduziertem Betrieb für die Außeneinheit
- Optimiertes Energiemanagement, z. B. in Verbindung mit Photovoltaikanlage, Stromspeichersystem
- Darstellung der Energieflüsse in ViCare App und ViGuide
Lieferumfang

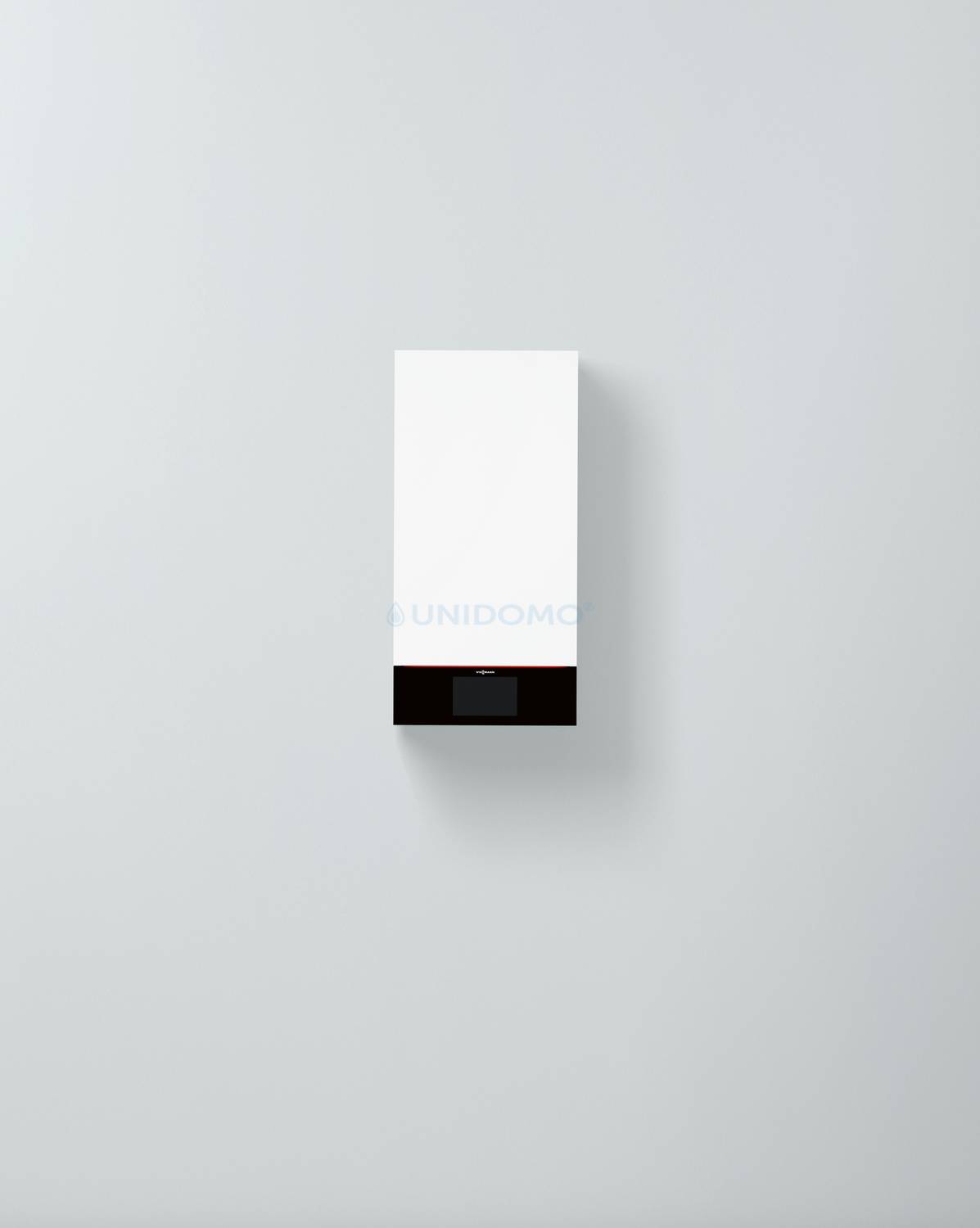

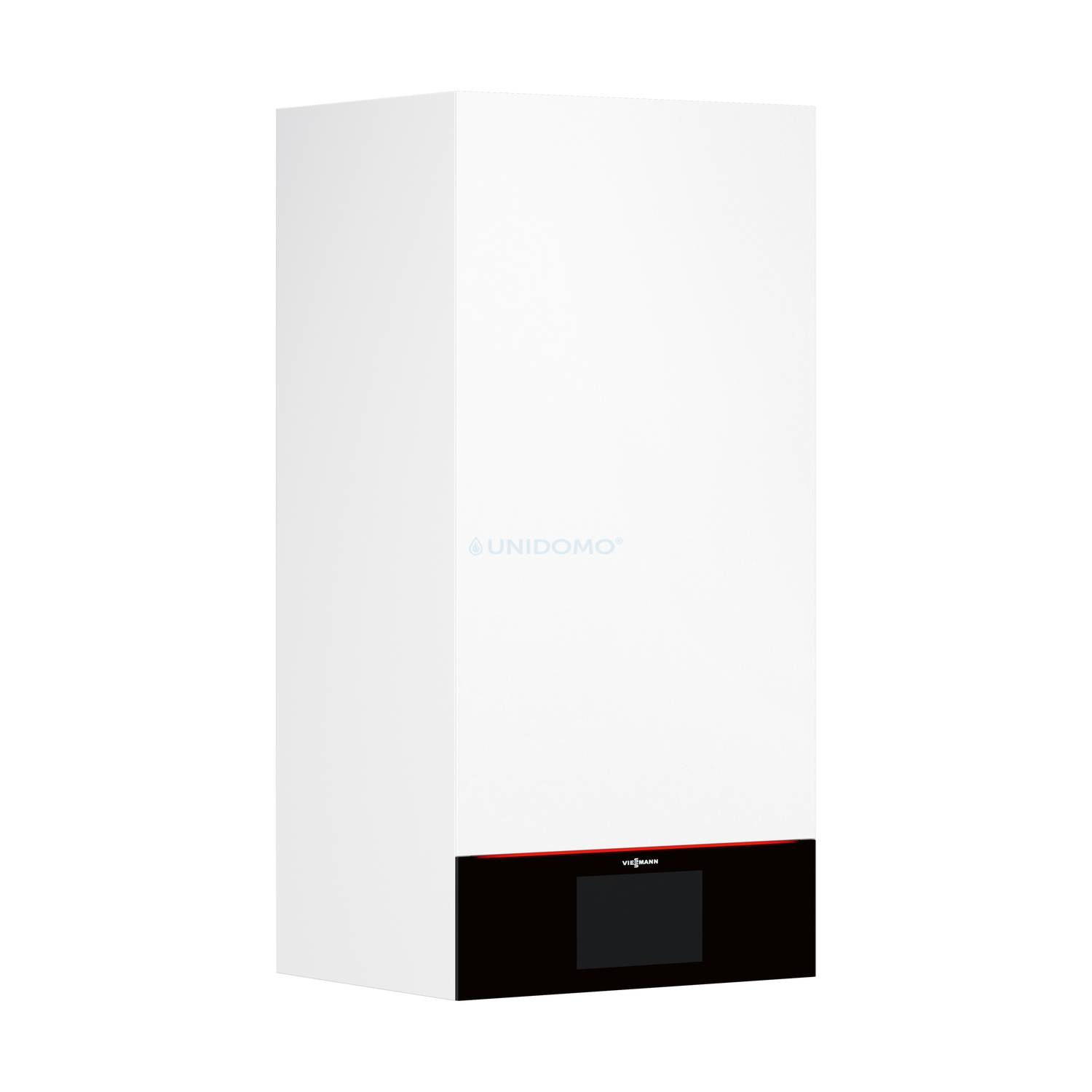

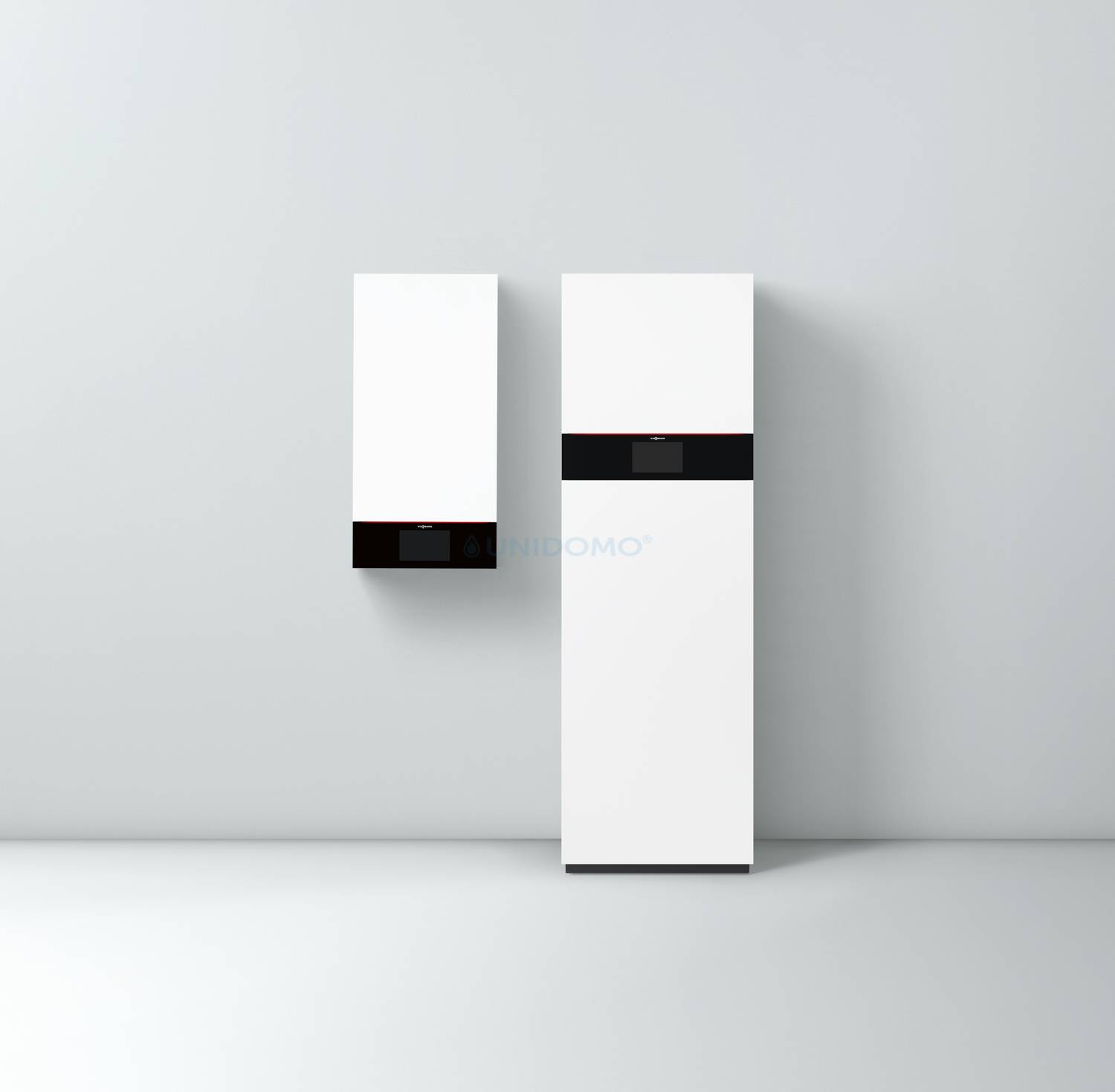

Inneneinheit
- Eingebautes 4/3-Wege-Ventil Heizen/Trinkwassererwärmung/Bypass
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebauter Heizwasser-Durchlauferhitzer
- Eingebauter Pufferspeicher 16 l
- Eingebautes Sicherheitsventil und Digital-Manometer
- Witterungsgeführte Wärmepumpenregelung mit Außentemperatursensor
- Volumenstromsensor
- Wandhalterung, Standard Anschlussrohre
- Membran-Druckausdehnungsgefäß 10 l

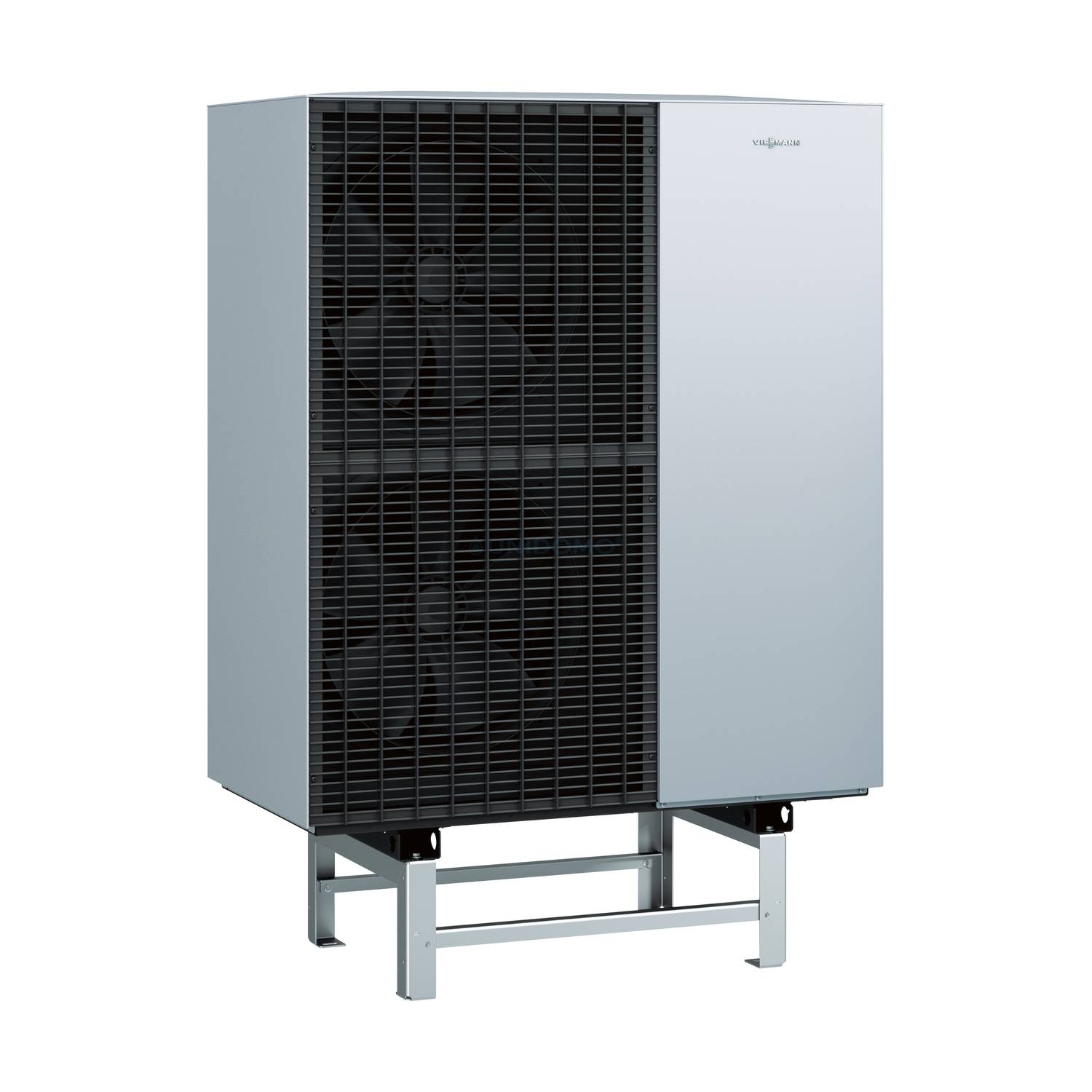

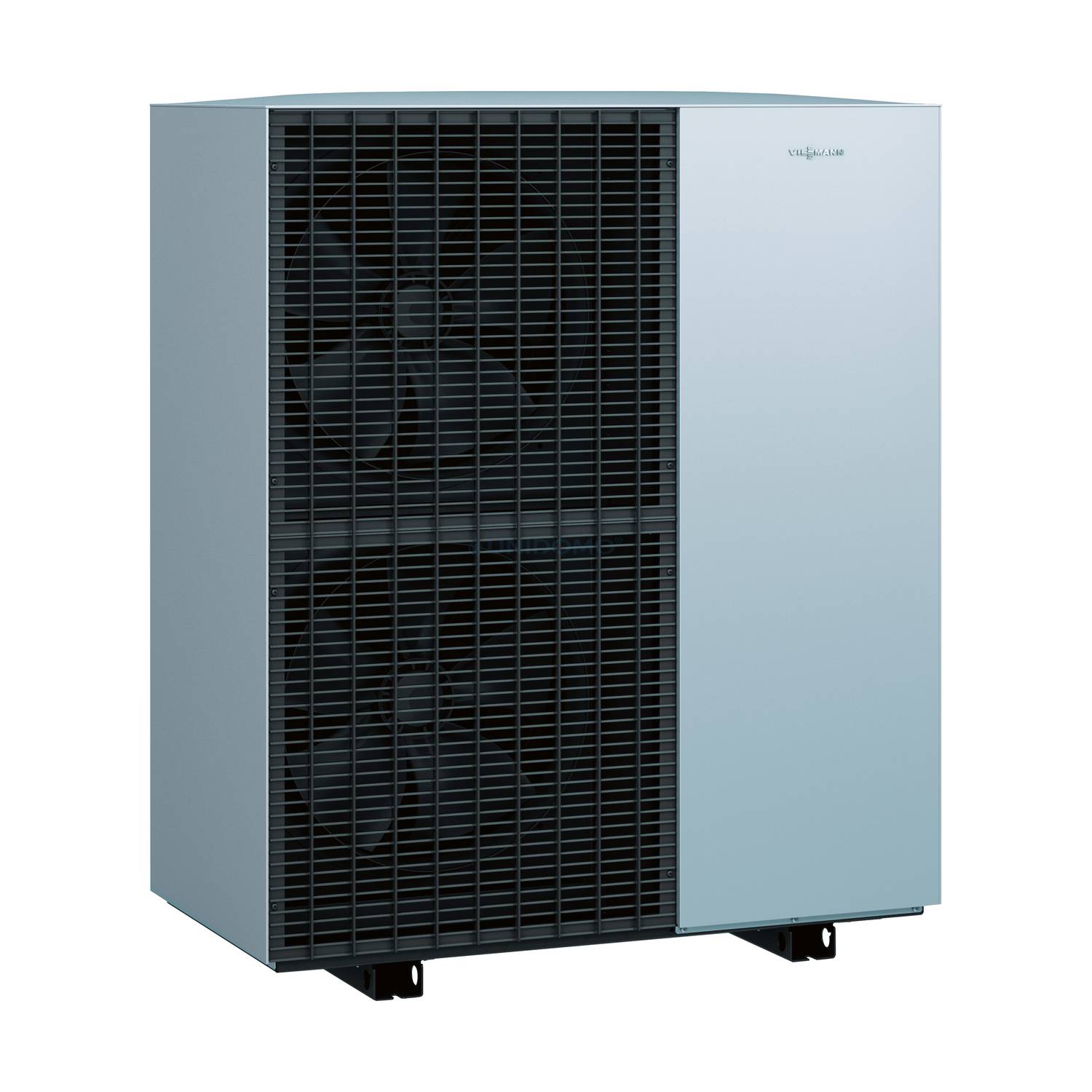

Außeneinheit
- Invertergesteuerter Verdichter, 4-Wege-Umschaltventil, elektronisches Expansionsventil, Verdampfer, Verflüssiger, EC-Ventilator
- Mit Kältemittel-Betriebsfüllung R290
- Heizwasserfilter vor Verflüssiger
- Tragehilfe für Außeneinheit
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Viessmann Vitocal 150-A
Luft/Wasser-Wärmepumpe in
Monoblock-Bauweise für Heizung, Kühlung
und Trinkwassererwärmung.
Typ: Vitocal 150-A AWO-M-E-AC 151.A04
- Geringe Betriebskosten durch hohen COP
(Coefficient of Performance)
- Leistungsregelung und DC-Inverter für
hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70
Grad C bei einer Außentemperatur von
-10 Grad C ermöglicht den Einsatz
sowohl im Neubau als auch in der
Modernisierung.
- Selbstoptimierende Regelung des
Volumenstroms über Viessmann Hydro
AutoControl
- Umweltfreundliches, natürliches
Kältemittel R290 mit einem besonders
niedrigen GWP von 0,02 (GWP = Global
Warming Potential)
- Komfortabel durch reversible
Ausführung für Heizen und Kühlen
- Besonders leise im Betrieb durch
Advanced acoustics design (AAD)
- Internetfähig durch integriertes WLAN
oder LAN (Zubehör) oder Service-Link
- Bedienung, Optimierung, Wartung und
Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
- Einzelraumregelung mit Komponenten aus
ViCare Smart Climate
Lieferumfang/Ausstattung
Modulierende Wärmepumpe bestehend aus
Außen- und Inneneinheit für Heizung,
Kühlung und Warmwasser.

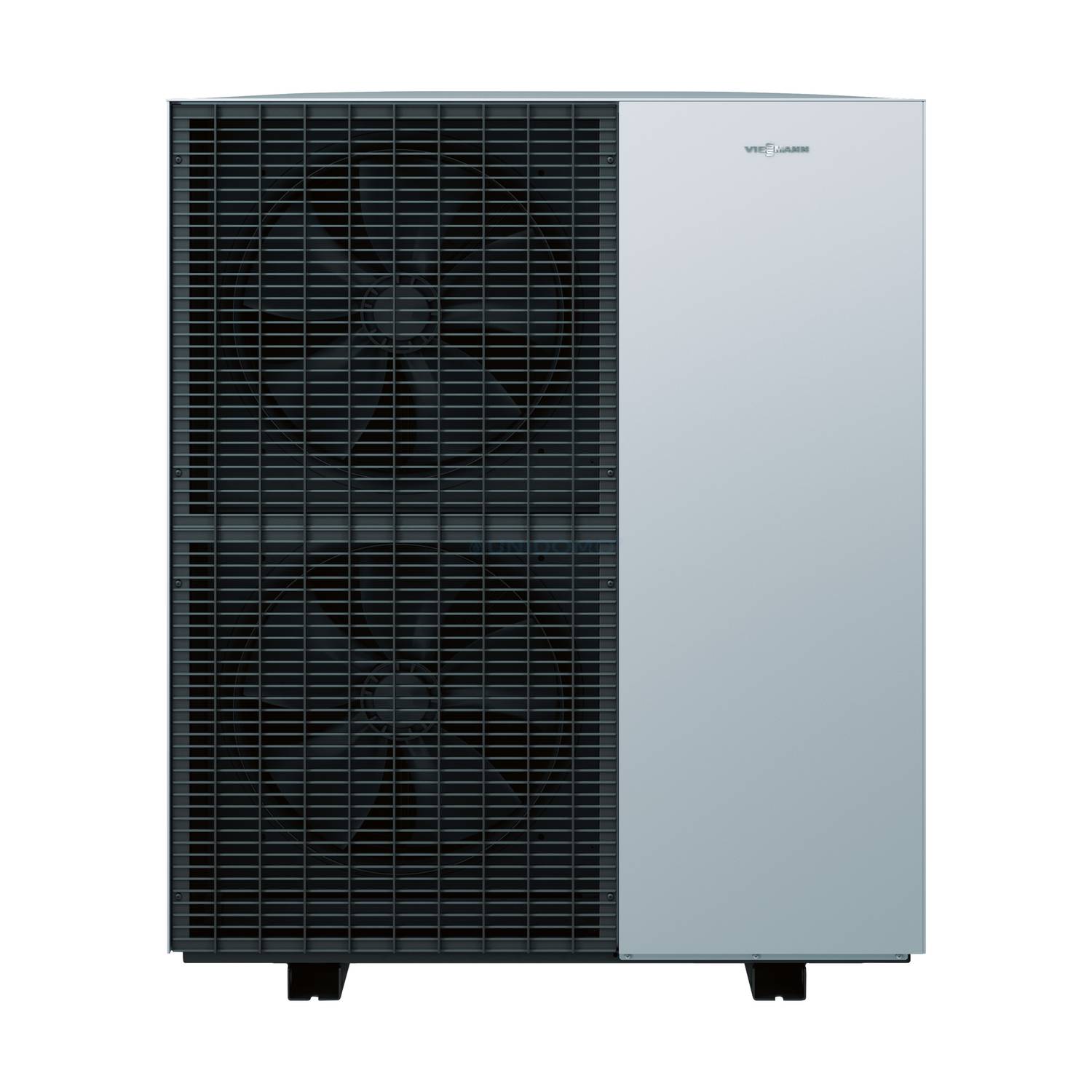

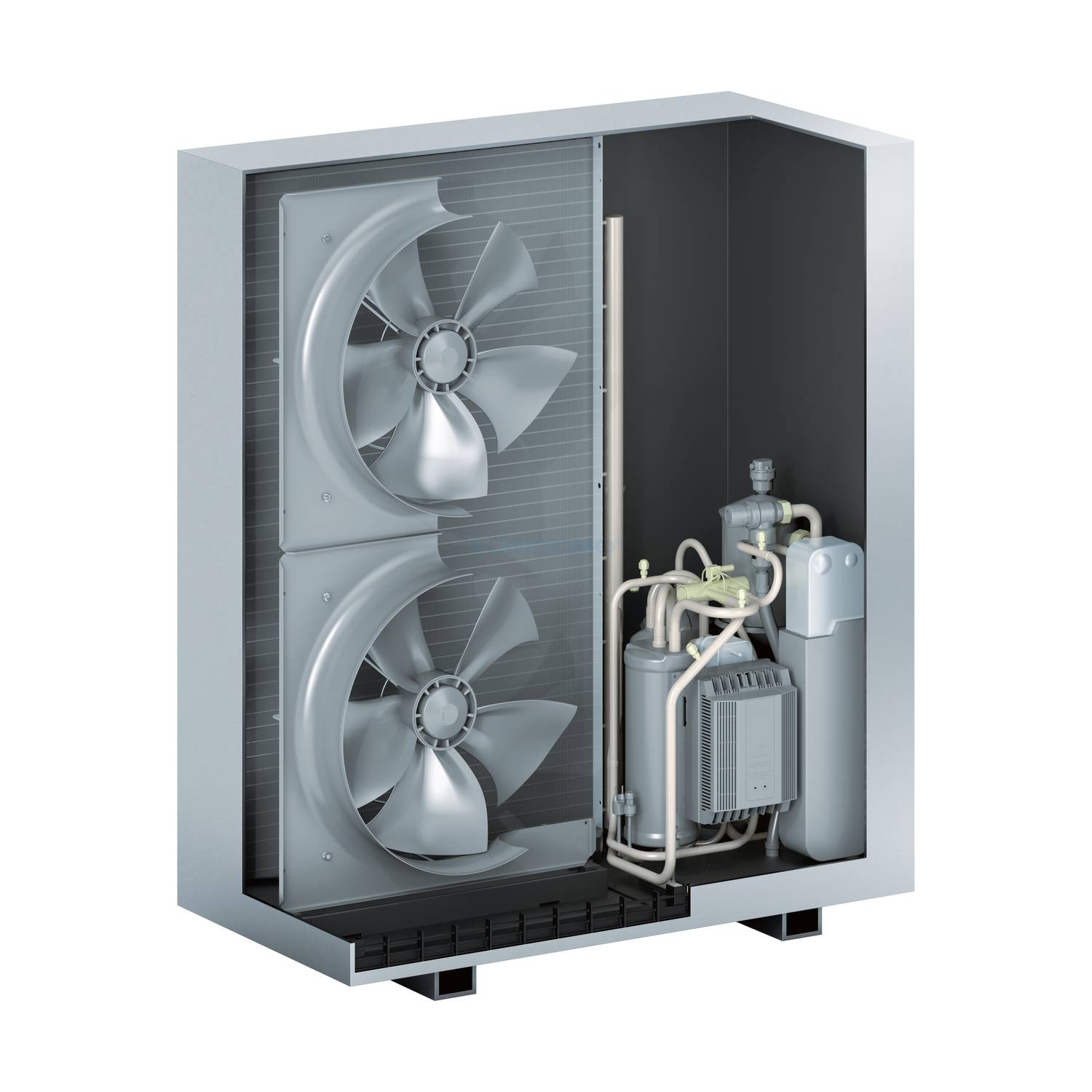

Außeneinheit:
- Mit DC-Inverter-Technologie zur
stufenlosen Leistungsregelung, für
einen optimalen Betrieb unter allen
Betriebsbedingungen
- Geräusch- und schwingungsarm durch
drehzahlgeregelten
Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil
zur Erhöhung der Jahresarbeitszahl und
drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über
Kreislaufumkehr Korrosionsbeständiger,
wasserabweisender Verdampfer mit Blue
Fin-Beschichtung und geschwungenen
Verdampferlamellen zur Erhöhung der
Effizienz sowie effizientem
asymmetrischen
Edelstahl-Plattenwärmetauscher
(1.4401/1.4301) zur Wärmeabgabe an das
Heizsystem
- Mit integriertem Wasserfilter zum
Schutz des Verflüssigers vor
Verunreinigungen
Tragehilfen für die Außeneinheit im
Lieferumfang.
Hinweis!
Das Kältemittel R290 ist ein leicht
entflammbares Kältemittel
(Sicherheitsgruppe A3 gemäß ANSI/ASHRAE
Standard 34).
Arbeiten am in der Außeneinheit
verbauten Kältekreis dürfen aus
Sicherheitsgründen nur durch den
Technischen Dienst von Viessmann
erfolgen.

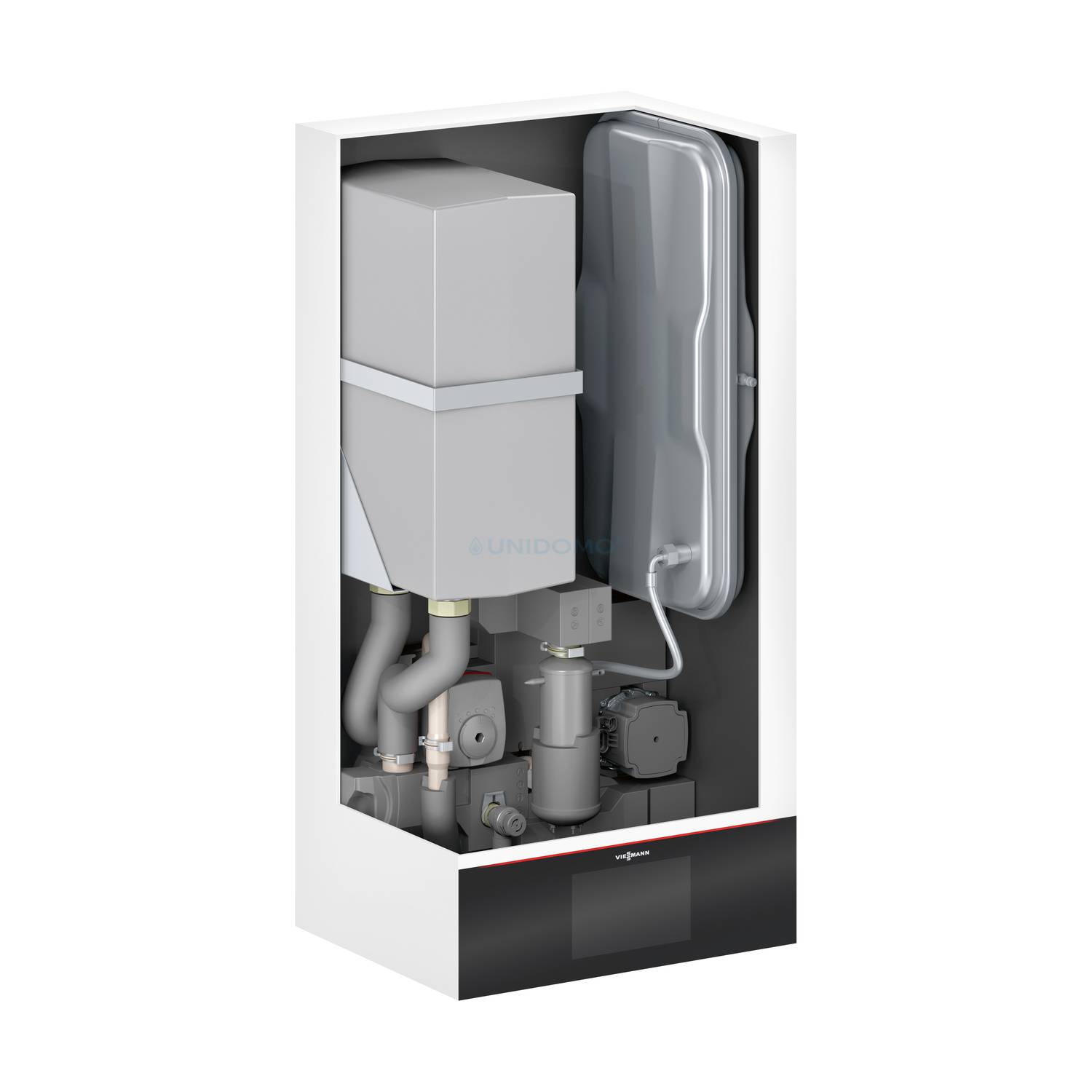

Inneneinheit:
- Mit neuer Hydro AutoControl Hydraulik
zur Bereitstellung der erforderlichen
Abtauenergie und Sicherstellung der
erforderlichen Mindest-Umlaufmenge im
Wärmepumpen Kreis
- Mit eingebauter
Hocheffizienz-Umwälzpumpe für den
Heizkreis, Abtaupuffer 16 l,
Bypassfunktion, Heizwasser
Durchlauferhitzer, Ausdehnungsgefäß 18
l, 4/3-Wege-Ventil, Sicherheitsventil,
Volumenstromsensor,
Außentemperatursensor
(leitungsgebunden) und steckbarer
Anschlussverrohrung aus Kupfer
(Glattrohr) und Montageschiene zur
Befestigung der Inneneinheit an der
Wand
Montage der Außeneinheit auf Boden- oder
Wandkonsole (Zubehör), Inneneinheit
wandhängend. Verbindung zwischen Außen-
und Inneneinheit mit geeigneten
wassergefüllten Verbindungsleitungen
(bauseits) und Anschluss-Sets (Zubehör)
herstellen.
Für Heizungsanlagen mit bis zu 4
Heiz-Kühlkreisen
Mit witterungsgeführter, digitaler
Wärmepumpen- und Heiz-/Kühlkreis
Regelung
- Bedienung über
7-Zoll-Farb-Touchdisplay mit Klartext-
und Grafikanzeige,
Inbetriebnahme-Assistenten,
kontextbezogener Hilfe, Anzeigen für
Energieverbräuche sowie alternativ
Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder
Heiz-/Kühlkreis, Trinkwassererwärmung
und Zirkulation des Trinkwassers
getrennt einstellbar
- Zyklischer Taktbetrieb für
Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch
Aufheizen auf einen erhöhten
Trinkwassertemperatur-Sollwert
möglich.
- Mit automatischer
Sommer-/Winterzeitumstellung und
kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten,
Party-Mode, Ferienprogramm,
Ferien-zu-Hause-Programm,
bedarfsabhängige Heizkreispumpen sowie
Sommersparbetrieb und variable
Heizgrenze
- Möglichkeit zur Einstellung der
Raumtemperatur (3
Raumtemperatur-Niveaus) und der
Trinkwassertemperatur und zur Abfrage
von Temperaturen
- Mit Smart Grid Regelfunktion
EVU-Sperre, geräuschreduzierter
Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur
Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS,
PlusBus, WLAN oder LAN (Zubehör) und
Service Link (Low-Power-Funk).
- Mit im Gerät integriertem
Kommunikationsmodul. Fernbedienung und
Monitoring des Geräts über Smartphone
mit der ViCare App in Verbindung mit
integrierter Internetschnittstelle und
bauseitigem Internetzugang über WLAN
oder LAN (Zubehör) möglich
- Gerät enthält Anlagenschalter,
Maximaltemperaturbegrenzer,
Temperaturwächter und
Temperaturbegrenzer, Betriebs- und
Störungsanzeige.
Service Link
Über Service Link werden - vorbehaltlich
einer ausreichenden Mobilfunkabdeckung -
automatisch ausgewählte Informationen,
z. B. Störungsmeldung und eine
Übersicht, der in der Anlage verbauten
Steuer- und Erweiterungsmodule, an
Viessmann übermittelt
(Datenschutzinformation unter
viessmann.com/servicelink). Viessmann
bietet den ServiceLink unverbindlich an
und behält sich vor, diesen innerhalb
der Laufzeit einzustellen.
Farbe:
- Außeneinheit: Vitosilber
- Inneneinheit: Vitopearlwhite
Leistungsdaten nach EN 14511 im
Heizbetrieb
Bei Betriebspunkt A2/W35:
- Nenn-Wärmeleistung: 2,5 kW
- Elektr. Leistungsaufnahme: 0,6 kW
- Leistungszahl (COP): 3,8
Bei Betriebspunkt A7/W35:
- Nenn-Wärmeleistung: 4 kW
- Elektr. Leistungsaufnahme: 0,8 kW
- Leistungszahl (COP): 5
Bei Betriebspunkt A -7/W35:
- Nenn-Wärmeleistung: 3,8 kW
- Elektr. Leistungsaufnahme: 1,27 kW
- Leistungszahl (COP): 3
Leistungsdaten nach EN 14511 im
Kühlbetrieb
Bei Betriebspunkt A35/W18:
- Kühlleistung: 4 kW
- Elektr. Leistungsaufnahme: 0,85 kW
- Leistungszahl (EER): 4,7
Lufteintrittstemperatur Heizbetrieb:
- Lufttemperatur min.: -20 Grad C
- Lufttemperatur max.: 40 Grad C
Lufteintrittstemperatur Kühlbetrieb:
- Lufttemperatur min.: 10 Grad C
- Lufttemperatur max.: 45 Grad C
Heizwasser (Sekundärkreis):
- Max. externer Druckverlust (RFH) bei
Mindestvolumenstrom 1000 l/h:
600 mbar
- Max. externer Druckverlust (RFH) bei
Mindestvolumenstrom 1000 l/h:
60 MPa
- Max. Vorlauftemperatur: 70 Grad C
- Zul. Betriebsdruck: 3 bar
- Zul. Betriebsdruck: 0,3 MPa
Elektrische Werte Außeneinheit:
- Nennspannung Verdichter:
1/N/PE 230 V/50 Hz
- Anlaufstrom Verdichter: <10 A
Elektrische Werte Inneneinheit:
- Nennspannung Regelung:
1/N/PE 230 V/50 Hz
- Absicherung intern: T 6,3 A
- Elektr. Leistungsaufnahme
Sekundärpumpe A1 (PWM): 60 W
- Energieeffizienzindex (EEI)
Sekundärpumpe A1: 0,2
- Elektr. Leistungsaufnahme
Sekundärpumpe A2 (PWM): -
- Energieeffizienzindex (EEI)
Sekundärpumpe A2: -
Heizwasser-Durchlauferhitzer
- Nennspannung:
1/N/PE 230 V/50 Hz
- Oder Nennspannung:
3/N/PE 400 V/50 Hz
- Heizleistung: 8 kW
Kältemittel R290:
- Kältemittelfüllmenge: 1,2 kg
- Treibhauspotenzial (GWP): 0,02
- CO2-Äquivalent: 0,000024 t
Abmessungen Außeneinheit:
- Länge: 600 mm
- Breite: 1144 mm
- Höhe: 841 mm
- Gewicht: 162 kg
Abmessungen Inneneinheit:
- Länge: 360 mm
- Breite: 450 mm
- Höhe: 920 mm
- Gewicht: 47 kg
Anschlüsse:
- Heizwasservorlauf: CU 28 x 1
- Heizwasserrücklauf: CU 28 x 1
- Vorlauf Speicher-Wassererwärmer:
CU 22 x 1
- Rücklauf Speicher-Wassererwärmer:
CU 22 x 1
- Vorlauf externer Wärmeerzeuger:
-
- Rücklauf externer Wärmeerzeuger:
-
Integrierter Speicher-Wassererwärmer:
- Speicherinhalt: -
- Max. zul. Trinkwassertemperatur:
-
Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Wärmepumpe:
Niedertemperaturanwendung bei
durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienzklasse:
A+++
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 197 %
- Wärmenennleistung: 10 kW
- Jährlicher Energieverbrauch: 4055 kWh
Mitteltemperaturanwendung bei
durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienzklasse:
A+++
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 152 %
- Wärmenennleistung: 10 kW
- Jährlicher Energieverbrauch: 4943 kWh
Niedertemperaturanwendung bei kälteren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 165 %
- Wärmenennleistung: 8 kW
- Jährlicher Energieverbrauch: 4988 kWh
Mitteltemperaturanwendung bei kälteren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 131 %
- Wärmenennleistung: 8 kW
- Jährlicher Energieverbrauch: 5868 kWh
Niedertemperaturanwendung bei wärmeren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 243 %
- Wärmenennleistung: 5 kW
- Jährlicher Energieverbrauch: 1145 kWh
Mitteltemperaturanwendung bei wärmeren
Klimaverhältnissen:
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 172 %
- Wärmenennleistung: 5 kW
- Jährlicher Energieverbrauch: 1419 kWh
Schallleistungspegel:
- Schallleistungspegel Außen: 54 dB
- Schallleistungspegel Innen: 40 dB
Temperaturregler:
- Temperaturregler Klasse: II
- Beitrag Raumheizungs-Energieeffizienz:
2 %
Energieeffizienz Verbund (Heizung):
142 %
Energieeffizienzklasse Verbund
(Heizung): A++
Bestell-Nr.: Z026430
