HoWaTech Duo 8 mm Dünnbett flache Fußbodenheizung + Multibox RTL Box 2,5 m² - 20 m²

Warmwasser Fußbodenheizung HoWaTech Duo inkl. Multibox RTL

Paketgröße:

• Größe 2,5 m² = 1 Matte 0,8 x 4,00 m + 2 Stück Anschlussverteilern (2er) + RTL-Box
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (4er) + RTL-Box
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (6er) + RTL-Box
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (4er) + RTL-Box
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (6er) + RTL-Box
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (8er) + RTL-Box

Dieses Heizsystem ist aufgrund der geringen Einbauhöhe für die Renovierung/Sanierung aller Räume in Neu- und Altbauten geeignet und kann an jede Warmwasser-Zentralheizung angeschlossen werden. Durch die Doppelrohrtechnik (2 Heizkreise pro Matte) empfehlen wir die zwei Rohre mit Vor- und Rücklauf gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung zu erreichen.

Grundsätzlich ist für dieses System mit jedem Oberbelag nutzbar, sofern der jeweilige Hersteller seinen Bodenbelag fußbodenheizungs-geeignet kennzeichnet.

Die Dünnbett-Fußbodenheizung besteht aus einem nach DIN sauerstoffdichten Rohrsystem aus Polyethylen (PEX), einem hochwertigen, unverrottbaren Kunststoff. Die Rohre haben einen Durchmesser von 8 mm und sind parallel in Mäanderform auf einer Gewebe-Gittermatte vorverlegt.

Die Matten sind in 2 Größen (2,5 und 5m²) erhältlich. Durch die Kombination mehrerer gleichgroßer Matten werden entsprechende Verlegeflächen erreicht. Die Heizungsrohre einer oder mehrerer Matten werden mittels eines entsprechenden Verteilerfingers an Vor- und Rücklauf (meist parallel zu dem nächstgelegenen Heizkörper oder am Hauptstrang der Zentralheizung) angeschlossen. Die Matten werden immer etwas größer hergestellt (z.B. hat die 2,5m²-Matte etwas über 3m²), da das zum Anschluss benötigte Rohr ist in ausreichender Länge auf der Matte mit aufgebracht ist; dieses muß vor dem Anschluss entsprechend von der Matte abgelöst werden.

Die Funktion:

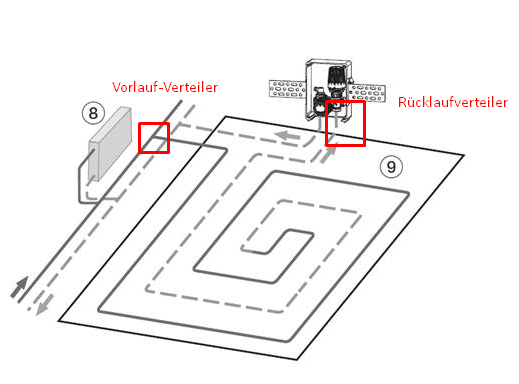

Jede einzelne Heizmatte besteht aus zwei Heizkreisen - entsprechend 2 Vorläufe und 2 Rückläufe - welche parallel zirkulieren, aber gegenläufig angeschlossen werden sollten, was dann zu einer besseren und gleichmäßigeren Wärmeverteilung führt.

Mehrere Matten werden immer parallel zueinander angeschlossen (nie miteinander in Reihe verbunden). Es dürfen nur gleichgroße Mattentypen miteinander kombiniert werden!

Die Vorteile:

• sehr leichte und schnelle Verlegung
• sehr schnelle Wärmeentwicklung, sehr schnelle Reaktionszeiten
• Ideal für die Renovierung/Sanierung
• nur 8-10mm Einbauhöhe
• Energieeinsparung ggü. herkömmlichen Fußbodenheizungssystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (Öl, Gas, Fernwärme, Solar, Wärmepumpen, Erdwärme etc.)
• für alle Räume geeignet
• für alle gängigen Oberbeläge (Fliese, Holz, PVC), sofern Fußbodenheizungstauglich

Technische Details:

• Mattenbreite: 80cm
• Mattenlänge: 4,00 m (2,5 m²-Matte) bzw 7,50 m (5 m²)
• Rohrverlegeart: mäander
• Rohr aus vernetztem Polyethylen (PEX), sauerstoffdicht nach DIN4726
• Rohrdimension: 8 x 1 mm

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

2,5 m² Matte = 0,8 x 3,1 m; Mattengröße: 0,8 x 4 m
5,0 m² Matte = 0,8 x 6,2 m; Mattengröße: 0,8 x 7,5 m
Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

Heimeier Multiblock RTL

• Wandeinbaukasten mit vormontiertem Ventilblock mit Entlüftung
• Ventilblock mit 2x Anschlussgewinde G3/4 Eurokonus
• Einbaumaße HxB: 183 x 131 mm
• Einbautiefe 60 mm
• Tiefenausgleich (zw. Abdeckung und Kasten bis 30mm möglich)
• Schrägeinbau ausgleichbar bis zu einem Winkel von 6°
• Anschluss RTL-Thermostatkopf 30 x 1,5 mm
• Temperaturbereich 10 - 50 °C (Merkzahl 1 - 5)
• Hohe Stellkraft = effektive Regelung auch bei ungünstigen Druckverhältnissen in der Heizungsanlage
• geringe Hysterese = hohe Regelgenauigkeit

Die Heimeier Multibox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock und außenliegendem RTL-Kopf, Entlüftungsventil und Wandabdeckung (weiß). Das RTL-Ventil (Return Temperature Limiter =  Rücklauftemperaturbegrenzer) wird zur Fußbodentemperatur-Steuerung verwendet.

Das RTL-Ventil sorgt selbstständig für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung. Die Temperatur des Heizungswassers, welches durch das Ventil fließt, wird durch Wärmeleitung auf den innen liegenden Fühler übertragen. Dieser hält dann die Sollwert-Temperatur (die Temperatur, die anhand der Kennzahlen auf dem Drehknopf eingestellt wird) und somit die Bodentemperatur konstant. Die einstellbaren Werte liegen zwischen 1-5 und entsprechen in etwa dem Wert der Zahl in Grad Celsius, multipliziert mit 10 (1=10° | 2=20°| 3=30° | 4=40° | 5=50° C)

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss die mitgelieferte RTL-Multibox im Rücklauf der Fußbodenheizung eingebaut sein.
