HoWaTech Duo 8 mm Dünnbett flache Fußbodenheizung + RTL Box Wlan WIFI Handy 2,5 m² - 20 m²

Warmwasser Fußbodenheizung HoWaTech Duo inkl. RTL-Mobile

Paketgröße:

• Größe 2,5 m² = 1 Matte 0,8 x 4,00 m + 2 Stück Anschlussverteilern (2er) + RTL-Box
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (4er) + RTL-Box
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (6er) + RTL-Box
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (4er) + RTL-Box
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (6er) + RTL-Box
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (8er) + RTL-Box

Dieses Heizsystem ist aufgrund der geringen Einbauhöhe für die Renovierung/Sanierung aller Räume in Neu- und Altbauten geeignet und kann an jede Warmwasser-Zentralheizung angeschlossen werden. Durch die Doppelrohrtechnik (2 Heizkreise pro Matte) empfehlen wir die zwei Rohre mit Vor- und Rücklauf gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung zu erreichen.

Grundsätzlich ist für dieses System mit jedem Oberbelag nutzbar, sofern der jeweilige Hersteller seinen Bodenbelag fußbodenheizungs-geeignet kennzeichnet.

Die Dünnbett-Fußbodenheizung besteht aus einem nach DIN sauerstoffdichten Rohrsystem aus Polyethylen (PEX), einem hochwertigen, unverrottbaren Kunststoff. Die Rohre haben einen Durchmesser von 8 mm und sind parallel in Mäanderform auf einer Gewebe-Gittermatte vorverlegt.

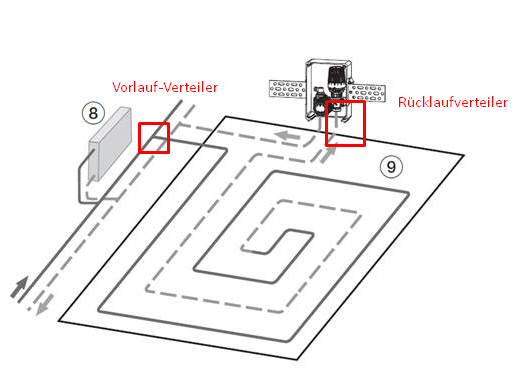

Die Matten sind in 2 Größen (2,5 und 5m²) erhältlich. Durch die Kombination mehrerer gleichgroßer Matten werden entsprechende Verlegeflächen erreicht. Die Heizungsrohre einer oder mehrerer Matten werden mittels eines entsprechenden Verteilerfingers an Vor- und Rücklauf (meist parallel zu dem nächstgelegenen Heizkörper oder am Hauptstrang der Zentralheizung) angeschlossen. Die Matten werden immer etwas größer hergestellt (z.B. hat die 2,5m²-Matte etwas über 3m²), da das zum Anschluss benötigte Rohr ist in ausreichender Länge auf der Matte mit aufgebracht ist; dieses muß vor dem Anschluss entsprechend von der Matte abgelöst werden.

Die Funktion:

Jede einzelne Heizmatte besteht aus zwei Heizkreisen - entsprechend 2 Vorläufe und 2 Rückläufe - welche parallel zirkulieren, aber gegenläufig angeschlossen werden sollten, was dann zu einer besseren und gleichmäßigeren Wärmeverteilung führt.

Mehrere Matten werden immer parallel zueinander angeschlossen (nie miteinander in Reihe verbunden). Es dürfen nur gleichgroße Mattentypen miteinander kombiniert werden!

Die Vorteile:

• sehr leichte und schnelle Verlegung
• sehr schnelle Wärmeentwicklung, sehr schnelle Reaktionszeiten
• Ideal für die Renovierung/Sanierung
• nur 8-10mm Einbauhöhe
• Energieeinsparung ggü. herkömmlichen Fußbodenheizungssystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (Öl, Gas, Fernwärme, Solar, Wärmepumpen, Erdwärme etc.)
• für alle Räume geeignet
• für alle gängigen Oberbeläge (Fliese, Holz, PVC), sofern Fußbodenheizungstauglich

Technische Details:

• Mattenbreite: 80cm
• Mattenlänge: 4,00 m (2,5 m²-Matte) bzw 7,50 m (5 m²)
• Rohrverlegeart: mäander
• Rohr aus vernetztem Polyethylen (PEX), sauerstoffdicht nach DIN4726
• Rohrdimension: 8 x 1 mm

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

2,5 m² Matte = 0,8 x 3,1 m; Mattengröße: 0,8 x 4 m
5,0 m² Matte = 0,8 x 6,2 m; Mattengröße: 0,8 x 7,5 m
Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

RTL - Regelbox:

• Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
• Achsabstand 50 mm
• Entlüftungs-/ Spülventil
• Maße HxBxT: 211 x 156 x 64 mm
• Tiefenausgleich bis zu 23 mm
• Schrägeinbau-Ausgleich bis zu 6°
• Material Messing / ABS Kunststoff
• Wandblende weiß

Stellantrieb

• 230V AC 50Hz
• Zuleitung 2-adrig; 0,5 mm²
• max. Strom 0,5 A
• Dauerleistung 2,5 - 3 Watt
• Ausführung stromlos geschlossen (NC)
• Schutzart IP42
• Schutzklasse II
• Überspannungsschutz: ja
• Stellungsanzeige: ja
• Anschlussgewinde 30 x 1,5 mm
• Farbe weiß

WIFI Thermostat

WLAN-fähiger Thermostatregler mit 2" Touch Display

Fernsteuerung der Fußbodenheizung mit der OJ Microline® OWD5-App / SWATT (kostenloser Download bei Google Play und Apple App Store)

• benutzerfreundliche Touch-Screen-Bedienung
• komfortable Bedienung über Smartphone / App
• beleuchtetes, gut lesbares Display
• Heizzeitplan nach Belieben
• Raumtemperatur- und Fußbodentemperatur-Steuerung
• Selbstoptimierende Steuerung (Ein-/Ausschaltzeitpunkte werden anhand der Aufheizdauer angepasst)
• 7 Betriebsmodi: Planmäßiger Betrieb, Manuell, Komfort, Boost, Frostschutz, Urlaub, Öko
• einfache Installation auf einer Unterputzdose (nach DIN 4937-1)

Technische Daten:

• Anschluss: 230V AC 50Hz
• max. Strom 16A
• Eigenverbrauch max. 0,5 Watt
• Schutzklasse II
• Schutzart IP21
• Bodentemperaturfühler NTC
• Temperaturbereich +5 bis +40°C
• Maße 84 x 84 x 40 mm
• Einbautiefe 22 mm
• Farbe weiß
• Display 176 x 220 Pixel TFT - resistives 2" Touchdisplay
• WLAN IEEE 802.11 b/g/n
• Funkfrequenzband 2,4 GHz
• Verschlüsselung WPA/WPA2

Dieser Thermostat schaltet Ihre Heizungsanlage zu vorgegebenen Zeitpunkten an jedem Tag der Woche ein oder aus. An jedem Tag der Woche lassen sich individuelle Temperaturen für bis zu sechs unterschiedliche Perioden einstellen. Wenn keine Wärme benötigt wird, wird die Temperatur abgesenkt; dies reduziert die Energiekosten ohne den Komfort zu verringern. Der Thermostat wird mit einem vorprogrammierten Heizzeitplan geliefert. Falls Sie die Einstellungen nicht ändern, arbeitet der Thermostat mit diesem Heizzeitplan.

Der Thermostat verfügt über eine Lernfunktion, die automatisch Heizstartzeiten ändert, um sicherzustellen, dass die gewünschte Temperatur bereits zu Beginn jeder speziellen Phase erreicht wird. Nach wenigen Tagen hat die Lernfunktion erfasst, wie viel früher die Heizung einzuschalten ist.

Das berührungsempfindliche Touch-Display erfordert nur ein weiches Antippen mit der Fingerspitze um eine Berührung zu registrieren.
