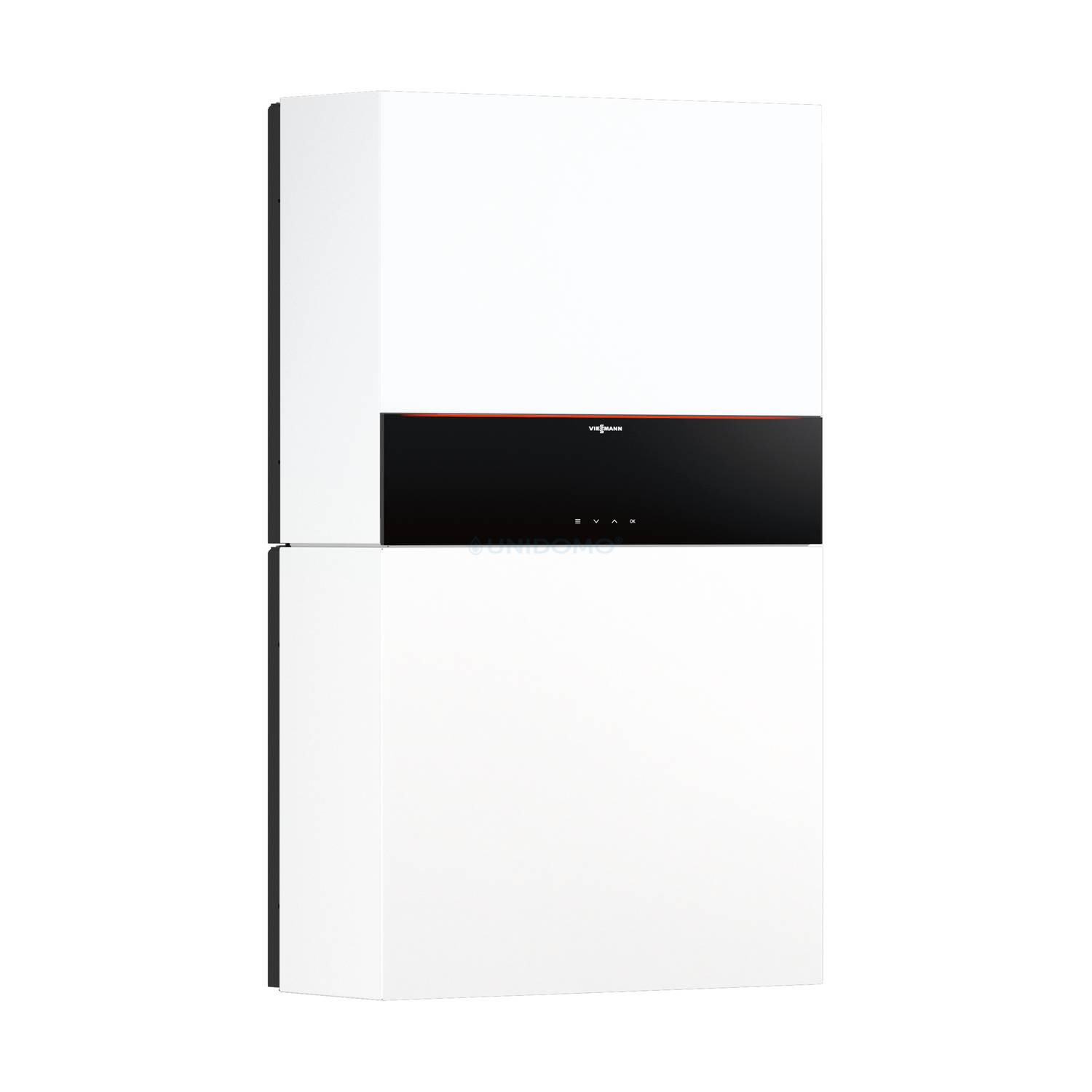

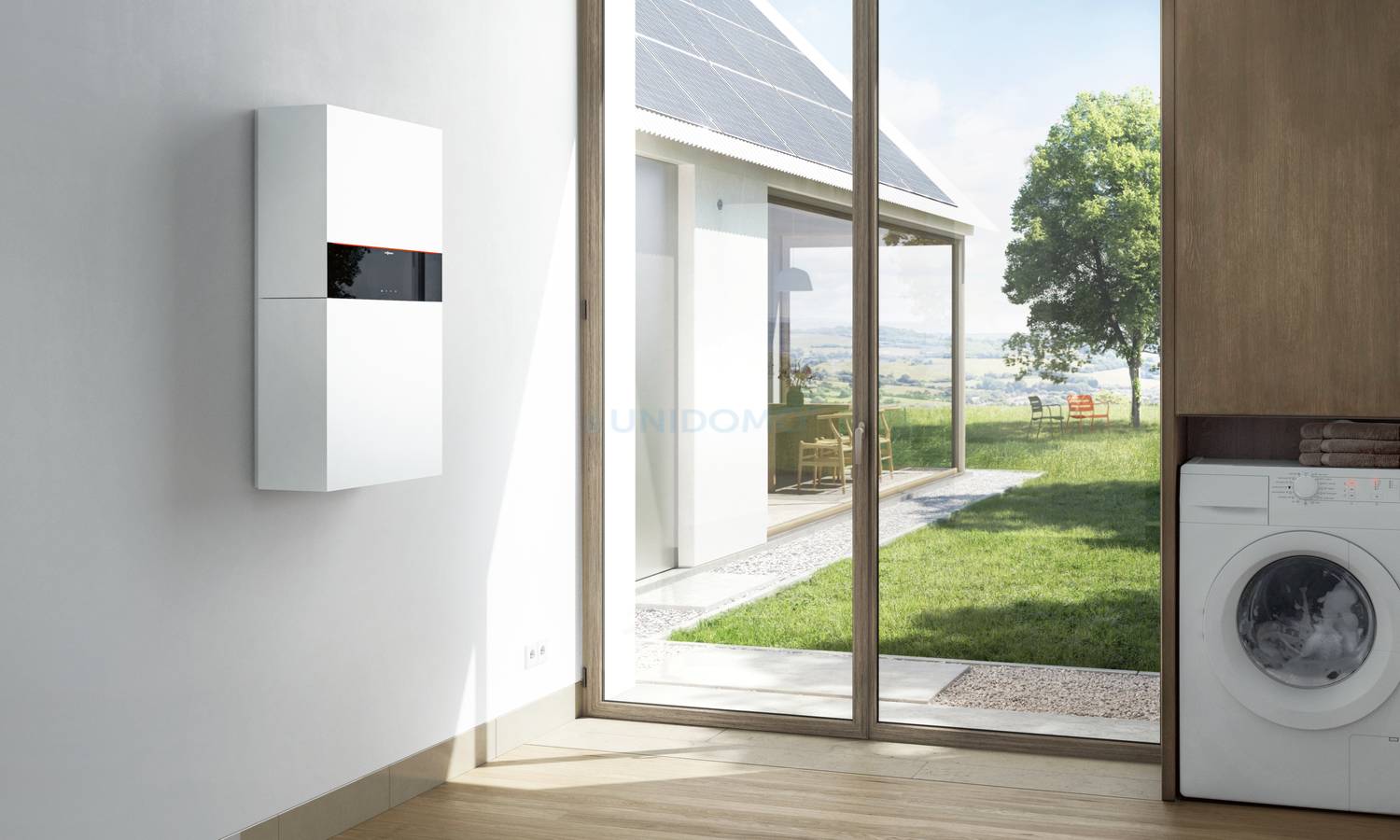

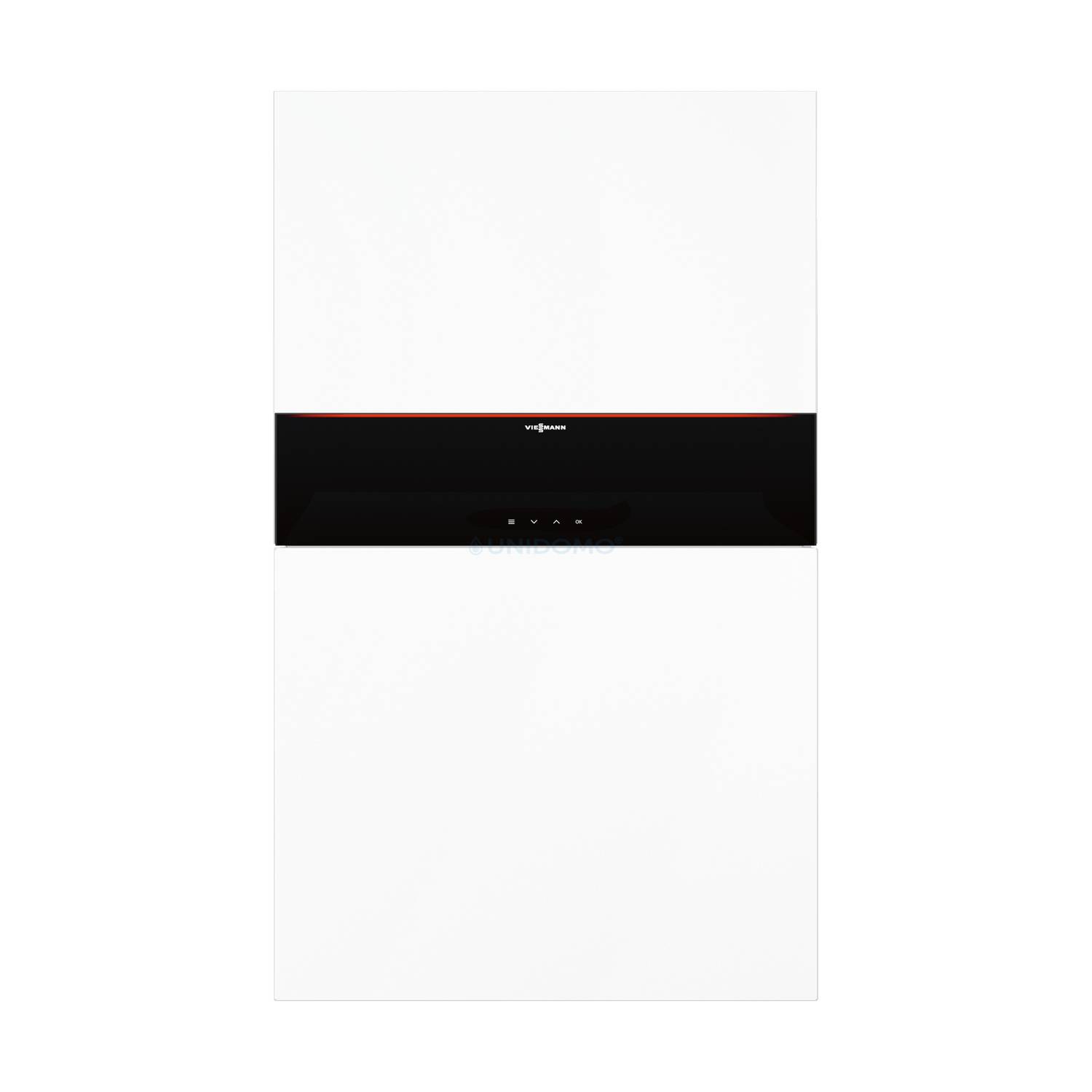

Viessmann Vitocharge VX3 Typ 6.0A5 Hybrid-Stromspeicher und Wechselrichter bis 9 kWp
Artikelnummer: Z024354
EAN:
SKU: 221451
**Hiermit bestätige ich, die Voraussetzungen gemäß § 12 Absatz 3 UStG zu erfüllen (Nullsteuersatz für begünstigte Solarmodule, Speicher oder wesentliche Komponenten).
Erfüllen Sie die Voraussetzungen z.b. als gewerblicher Käufer nicht, setzen Sie sich bitte mit uns in Verbindung.
€
Versandkostenfrei innerhalb DESpeditionsversand
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Viessmann Vitocharge VX3 Typ 6.0A5 Photovoltaik Hybrid-Stromspeicher und Wechselrichter, bis 9 kWp
Die Wechselrichter 4.6A / 6.0A / 8.0A verfügen über drei Gleichstrom-Eingänge: zwei Eingänge zum Anschluss von Photovoltaik-Strings, der dritte kann wahlweise zur Reihenschaltung der Batterie-Einheiten oder für einen dritten Photovoltaik-String genutzt werden. Zudem kann über das Hausnetz ein Brennstoffzellen-Heizgerät eingebunden werden, welches bei Energieüberschuss die Vitocharge VX3 Batterie zusätzlich über den Wechselstrom-Anschluss lädt.
Ausstattung und Merkmale
- Elektronikplattform OneBase
- 3,5-Zoll-Schwarz/Weiß-Display
- Statusanzeige über Lightguide
- Netzwerk-Einbindung über LAN oder WLAN für die Nutzung von Cloud Services, kompatibel zur Viessmann GridBox (als Zubehör erhältlich)
- Integrierte dynamische Wirkleistungsbegrenzung am Netzanschlusspunkt (Energiezähler als Zubehör erforderlich)
- Effiziente Anlagendimensionierung durch modularen Produktaufbau
- Sichere und langlebige Lithium-Eisenphosphat-Batterien (enthalten)
- Einfache Installation durch handliches Gewicht der Komponenten

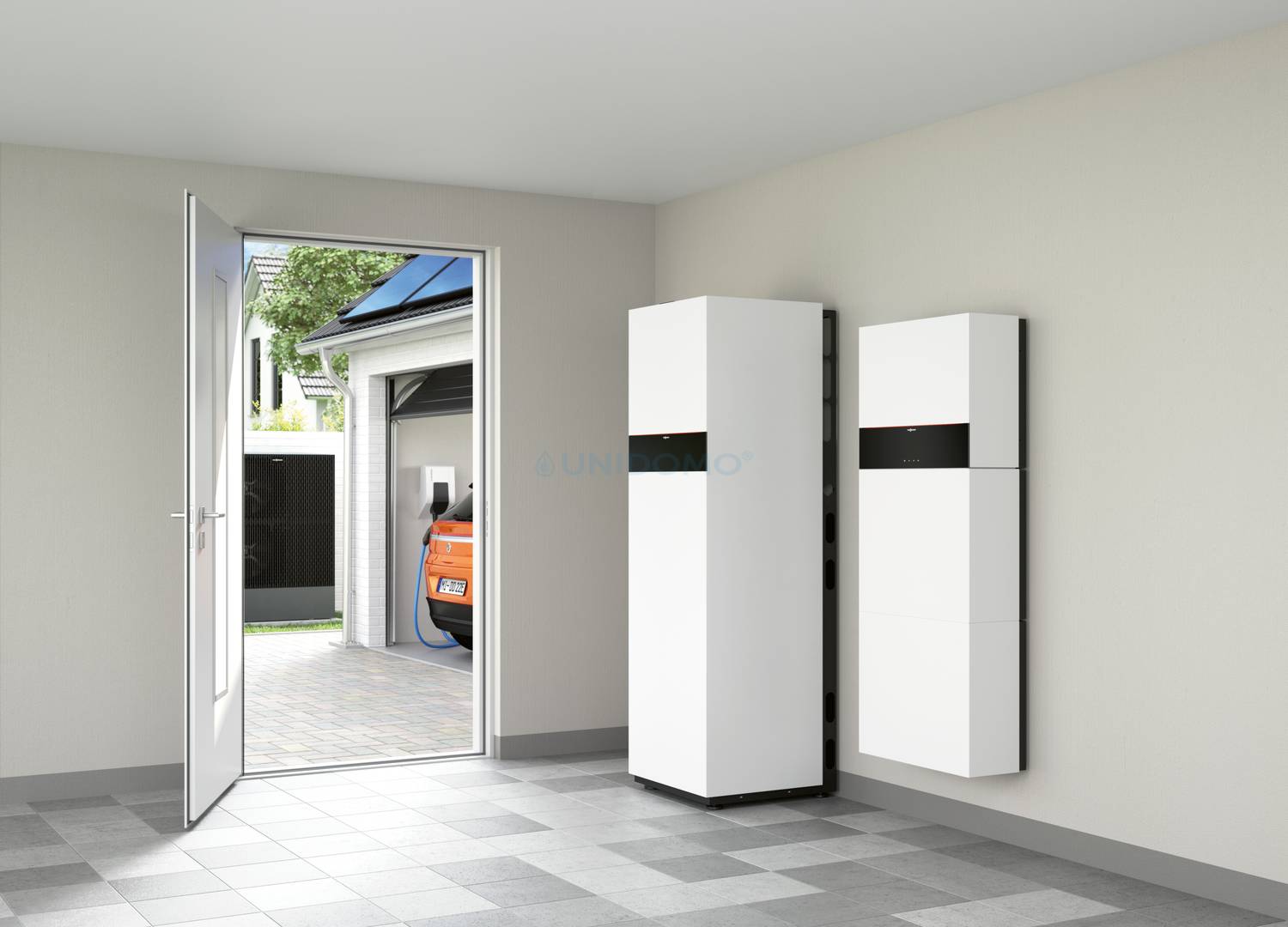

- Flexible Installation - wandhängend oder bodenstehend mit Standfuß (Zubehör)
- Geführte Inbetriebnahme des Geräts sowie weiterer Zubehörkomponenten durch ViGuide
- Erweiterter Service vor Ort mit Hilfe von ViGuide
- Integration in ViGuide für Remote Monitoring der Betriebsparameter
- Viessmann Energiemanagement inside
- EEBUS-Schnittstelle für Kompatibilität zu Energie-Management-Systemen
- Netzersatzbetrieb für hohe Versorgungssicherheit bei Stromausfall (Batterie und Backup-Box erforderlich)
Lieferumfang: Viessmann Vitocharge VX3 Typ 6.0A , 1 x Batterie mit 2 Vitocharge VX3 Batteriemodulen, Typ 2.5A/2.5B
Vitocharge VX3 als Photovoltaik-Wechselrichter
Vitocharge VX3 ist modular aufgebaut. Sie können Vitocharge VX3 mit und ohne die wiederaufladbaren Lithium-Ionen-Batterien betreiben. Ohne Batterien arbeitet Vitocharge VX3 lediglich als Photovoltaik-Wechselrichter. Der Wechselrichter wandelt den von der Photovoltaikanlage zur Verfügung gestellten Gleichstrom in Wechselstrom um. Diese elektrische Energie versorgt entweder direkt Ihr Gebäude oder wird bei geringem Bedarf in das öffentliche Stromnetz eingespeist. Falls die in Ihrem Haushalt benötigte Energie höher ist als die selbsterzeugte Energie, wird zusätzlich Strom aus dem öffentlichen Stromnetz bezogen.
Vitocharge VX3 als Hybrid-Stromspeichersystem
Neben dem Photovoltaik-Wechselrichter verfügen diese Geräte je nach Typ über bis zu 3 Batterien. Damit ist Vitocharge VX3 ein Stromspeichersystem, mit dem Ihre selbsterzeugte elektrische Energie nicht nur sofort im Haushalt verbraucht werden kann, sondern auch für späteren Bedarf gespeichert werden
kann. Die Einspeisung in das öffentliche Stromnetz erfolgt erst dann, wenn die Batterien bis zur oberen Ladegrenze mit selbsterzeugtem Strom gefüllt sind. Falls in Ihrem Haushalt mehr elektrische Energie benötigt als erzeugt wird oder keine Energieerzeugung möglich ist (z. B. bei Photovoltaikanlagen nachts), wird zusätzlich Strom aus den Batterien bezogen. Falls der Strom aus den Batterien nicht ausreicht oder die Batterien entladen sind, bezieht Ihr Haushalt kostenpflichtigen Strom von Ihrem Energieversorgungsuternehmen.
Die Steuerung der elektrischen Energieflüsse sowie die Überwachung und Optimierung der Batterien übernimmt das integrierte Batterie Management System (BMS). Um die Lebensdauer der Batterien zu verlängern, werden die Batterien nur bis zu einer bestimmten Minimalgrenze entladen (Schutz vor Tiefentladung).
Typübersicht 1-phasige Stromspeicher
Stromspeicher Vitocharge VX3, Typ | Wechselrichter | Batterien | Nutzbare Speicherkapazität im Auslieferungszustand | Nachrüstbare Batterien | Nutzbare Speicherkapazität mit 3 Batterien |
Ohne Batteriemodul | |||||
4.6A0 | 1 | - | - | 3 | - |
Mit Batteriemodulen, Typ 2.5A oder 2.5B | |||||
4.6A5 | 1 | 1 | 5 kWh | 2 | 15 kWh |
4.6A10 | 1 | 2 | 10 kWh | 1 | 15 kWh |
4.6A15 | 1 | 3 | 15 kWh | - | 15 kWh |
Typübersicht 3-phasige Stromspeicher
Stromspeicher Vitocharge VX3, Typ | Wechselrichter | Batterien | Nutzbare Speicherkapazität im Auslieferungszustand | Nachrüstbare Batterien | Nutzbare Speicherkapazität mit 3 Batterien |
Ohne Batteriemodul | |||||
6.0A0 | 1 | - | - | 3 | - |
8.0A0 | 1 | - | - | 3 | - |
Mit Batteriemodulen, Typ 2.5A oder 2.5B | |||||
6.0A5 (dieser Artikel) | 1 | 1 | 5 kWh | 2 | 15 kWh |
8.0A5 | 1 | 1 | 5 kWh | 2 | 15 kWh |
6.0A10 | 1 | 2 | 10 kWh | 1 | 15 kWh |
8.0A10 | 1 | 2 | 10 kWh | 1 | 15 kWh |
6.0A15 | 1 | 3 | 15 kWh | 0 | 15 kWh |
8.0A15 | 1 | 3 | 15 kWh | 0 | 15 kWh |
Batterie Management System BMS
Bei allen Gerätetypen arbeitet das eingebaute Batterie Management System vollkommen automatisch. Sie brauchen hierfür an der Bedieneinheit keine Einstellungen vorzunehmen. Bei sicherheitsrelevanten Störungen wird das Batterie Management System automatisch gesperrt. Ihr Haushalt wird in diesem Fall nur mit Strom aus dem öffentlichen Stromnetz versorgt. Mit der Bedieneinheit des Vitocharge VX3 haben Sie jederzeit die Möglichkeit den aktuellen Energie- und Gerätestatus abzufragen oder Energiebilanzen anzuzeigen.
Netzparallelbetrieb
Das eingebaute Batterie-Management-System arbeitet vollkommen automatisch und ist nach der Inbetriebnahme des Vitocharge VX3 betriebsbereit. Die Regelstrategie ist so optimiert, dass Sie Ihre selbsterzeugte elektrische Energie möglichst vollständig in Ihrem Haushalt verbrauchen oder für den späteren Bedarf in den Batterien speichern. Nur überschüssige Energie wird in das öffentliche Stromnetz eingespeist. Dadurch wird der Strombezug Ihres Haushalts aus dem öffentlichen Stromnetz minimiert.
Ersatzstromversorgung
Falls Ihr Fachbetrieb in Verbindung mit Ihrem Stromspeichersystem die Backup-Box (Backup-Box 1-phasig, Backup-Box 3-phasig) installiert hat, schaltet das System nach einer kurzen Unterbrechung bei einem Ausfall des öffentlichen Stromnetzes automatisch auf die Stromversorgung durch die Batterien des Vitocharge VX3 um. In diesem Fall versorgt das Stromspeichersystem die Verbraucher, die Sie zusammen mit Ihrem Fachbetrieb dafür vorgesehen haben (z. B. Beleuchtung bestimmter Räume, Heizungsanlage).
Nachrüstung weiterer Batteriemodule
Innerhalb des ersten Jahrs nach der Inbetriebnahme kann Vitocharge VX3 mit weiteren Batterien nachgerüstet werden. Eine Nachrüstung nach Ablauf des ersten Betriebsjahrs ist aus technischen Gründen nicht möglich. Vitocharge VX3 darf nur mit einer geraden Anzahl von Batterien betrieben werden.
Bedienung
Die Regelung mit Bedieneinheit ist in Vitocharge VX3 integriert und regelt alle Funktionen des Wechselrichters und des Stromspeichersystems. Diese Regelung wird über ein 3,5-Zoll-Schwarz/Weiß-Display bedient. An der Bedieneinheit haben Sie die Möglichkeit Vitocharge VX3 ein- und auszuschalten, allgemeine Einstellungen vorzunehmen und Meldungen anzuzeigen. Darüber hinaus erhalten Sie wichtige Informationen und Auswertungen über die Energieflüsse bei der Erzeugung, Speicherung, Einspeisung und dem Bezug elektrischer Energie. Hierfür sind verschiedene Werte und Energiebilanzen abrufbar.
Lightguide Statusanzeige
Am oberen Rand der Bedieneinheit befindet sich ein roter Leuchtstreifen (Lightguide). Mit diesem Lightguide werden während des Betriebs folgende verschiedene Gerätestatus angezeigt:
- Lightguide pulsiert langsam:
Display befindet sich im Standby-Betrieb: Siehe folgendes Kapitel.
- Lightguide leuchtet dauernd:
Sie bedienen die Regelung. Jeder Eingabevorgang wird durch kurzes Blinken bestätigt.
- Lightguide blinkt schnell:
Eine Störung liegt vor
Technische Daten
Die vollständigen technischen Daten können Sie dem Datenblatt entnehmen, welches unter "Dokumente" zum herunterladen bereitsteht. Die Planungsunterlagen bieten zusätzlich eine Fülle an nützlichen Informationen.
Zubehör
Für Vitocharge VX3 ist umfangreiches Zubehör erhältlich, von der Gridbox, Energiezähler, Backup-Box, uvm. Vitocharge VX3 ist somit Teil der Viessmann Systemfamilie.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer: DE58723830
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
VIESSMANN Vitocharge VX3
Typ: 6.0A5
Hybrid-Stromspeicher mit
Lithium-Eisenphosphat-Batterie für den
Anschluss von Photovoltaikanlagen bis 9
kWp. Alternativ einsetzbar als
AC-gekoppelter Stromspeicher zur
Nachrüstung von
Bestands-Photovoltaikanlagen.
Der Vitocharge Hybrid-Stromspeicher ist
kombinierbar mit Vitocharge Typ 4.6A0,
6.0A0 oder 8.0A0 für die
Leistungserweiterung der
Photovoltaikanlage.
Nutzbare Speicherkapazität: 5 kWh
Anzahl Batterien im Lieferumfang: 1
Anzahl nachrüstbarer Batterien: 2
- Effiziente Anlagendimensionierung
durch modularen Produktaufbau
- Sichere und langlebige
Lithium-Eisenphosphat-Batterien
(nachrüstbar)
- Einfache Installation durch handliches
Gewicht der Komponenten
- Flexible Installation - wandhängend
oder bodenstehend mit Standfuß
(Zubehör)
- Geführte Inbetriebnahme des Geräts
sowie weiterer Zubehörkomponenten
durch ViGuide
- Erweiterter Service vor Ort mit Hilfe
von ViGuide
- Integration in ViGuide für Remote
Monitoring der Betriebsparameter
- Viessmann Energiemanagement inside
- EEBUS-Schnittstelle für Kompatibilität
zu Energie-Management-Systemen
- Netzersatzbetrieb für hohe
Versorgungssicherheit bei Stromausfall
(Batterie und Backup-Box erforderlich)
Lieferumfang/Ausstattung:
- 1x Wechselrichter Vitocharge VX3, Typ
6.0A mit Wechselrichtermodul 6,0 A und
Regelung mit Elektronikplattform
OneBase
- 1x Batterie mit 2 Vitocharge VX3
Batteriemodulen, Typ 2.5A/B
- Montagerahmen und Vorderblech für
Batterie
Ausstattung Regelung:
- Elektronikplattform OneBase
- 3,5-Zoll-Schwarz/Weiß-Display
- Statusanzeige über Lightguide
- Netzwerk-Einbindung über LAN oder WLAN
für die Nutzung von Cloud Services,
kompatibel zur Viessmann GridBox (als
Zubehör erhältlich)
- Integrierte dynamische
Wirkleistungsbegrenzung am
Netzanschlusspunkt (Energiezähler als
Zubehör erforderlich)
Technische Angaben
Batterie
Anzahl Batteriemodule: 2
Nominale Speicherkapazität: 5,5 kWh
Nutzbare Speicherkapazität: 5 kWh
Batterietechnologie:
Lithium-Eisenphosphat
Batterie-Nennspannung: 96 V
Max. Ladeleistung: 1,92 kW
Max. Entladeleistung: 1,92 kW
Umgebungstemperatur: 0 bis 35 Grad C
DC-Anschluss:
Max. PV-Generatorleistung: 9 kWp
Anzahl DC-Eingänge/MPP-Tracker:
2/2
Max. DC-Eingangsspannung: 1000 V
MPP-Arbeitsspannungsbereich:
85 bis 850 V
Max. Nenn-Eingangsstrom (Eingang A/B/C):
13/13/20 A
AC-Anschluss
AC-Nennleistung: 6,0 kVA
Netzanschluss:
3-phasig 400 V/50 Hz
Leistungsfaktor cos phi:
-0,8 bis 0,8
Effizienz Wechselrichter
Max. Wirkungsgrad: ca. 97,2 %
Kommunikations-Schnittstellen: 1x LAN,
WLAN, 2x CAN, 1x DIG IN, 2x DIG OUT
Abmessungen
Breite: 600 mm
Höhe: 1000 mm
Tiefe: 250 mm
Gewicht Wechselrichter: 27 kg
Gewicht Batteriemodul: 32 kg
Gesamtgewicht: 103 kg
Schutzart: IP20
Funktionsgarantie auf Gesamtsystem:
5 Jahre
Zeitwertersatzgarantie auf
Batteriezellen:
10 Jahre oder 125.000 Ah
(entspricht 12 MWh)
Kostenpflichtige Systemgarantie auf
Gesamtsystem einschl. Batteriezellen
möglich: 10 Jahre
Bestell-Nr.: Z024354
