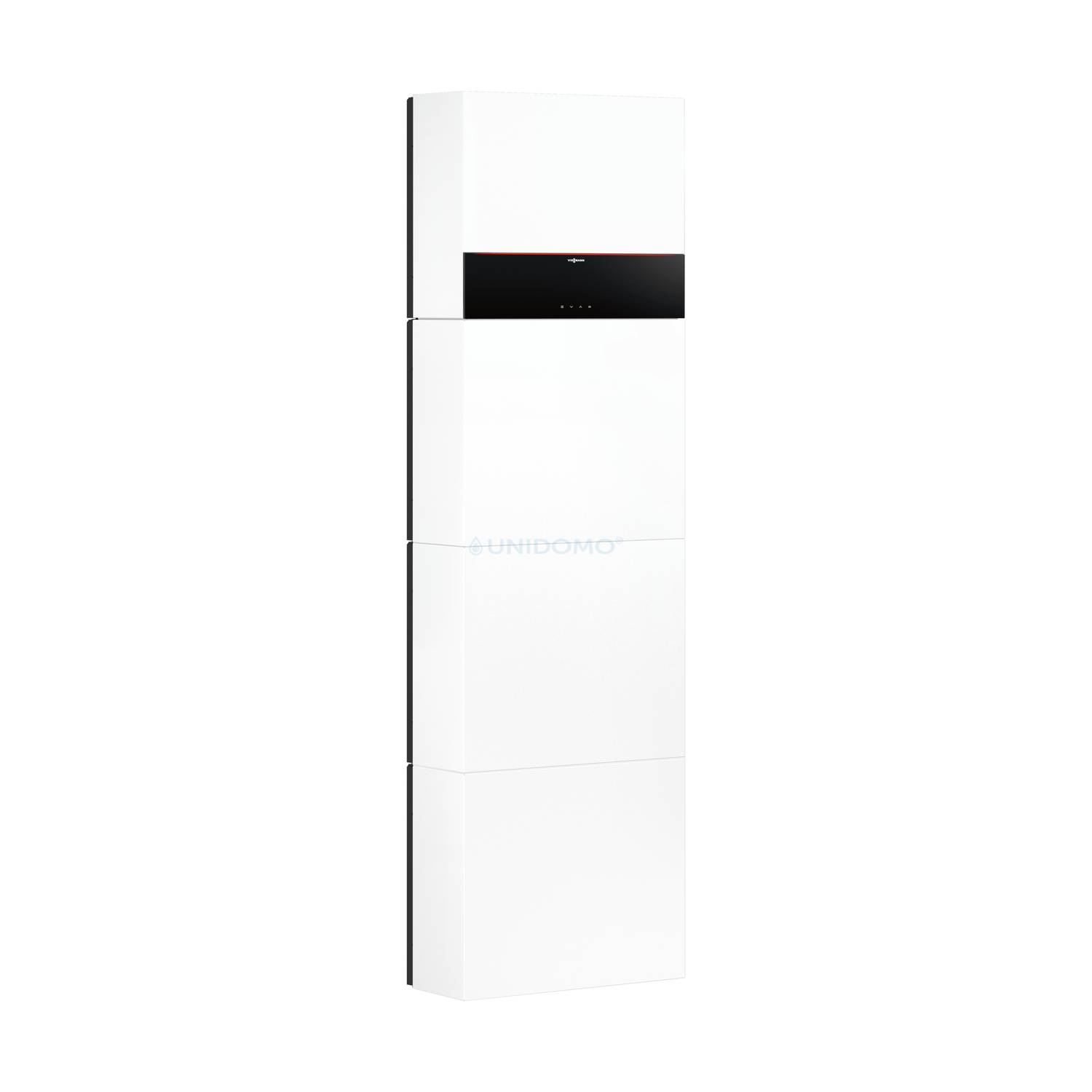

Viessmann Vitocharge VX3 Typ 4.6A15 Hybrid-Stromspeicher und Wechselrichter bis 7 kWp

Artikelnummer: Z024604
EAN:
SKU: 221460

9.107,00 € *
Inhalt 1 Stück
Bestelleigenschaften:

**Hiermit bestätige ich, die Voraussetzungen gemäß § 12 Absatz 3 UStG zu erfüllen (Nullsteuersatz für begünstigte Solarmodule, Speicher oder wesentliche Komponenten).
Erfüllen Sie die Voraussetzungen z.b. als gewerblicher Käufer nicht, setzen Sie sich bitte mit uns in Verbindung.

Lieferung 5-10 Werktage

Versandkostenfrei innerhalb DE

* inkl. ges. MwSt. - Versandkostenfrei innerhalb Deutschlands



Montag bis Freitag 08:00 - 17:00 Uhr

Viessmann Vitocharge VX3 Typ 4.6A15 Photovoltaik Hybrid-Stromspeicher und Wechselrichter, bis 7 kWp

Die Wechselrichter 4.6A / 6.0A / 8.0A verfügen über drei Gleichstrom-Eingänge: zwei Eingänge zum Anschluss von Photovoltaik-Strings, der dritte kann wahlweise zur Reihenschaltung der Batterie-Einheiten oder für einen dritten Photovoltaik-String genutzt werden. Zudem kann über das Hausnetz ein Brennstoffzellen-Heizgerät eingebunden werden, welches bei Energieüberschuss die Vitocharge VX3 Batterie zusätzlich über den Wechselstrom-Anschluss lädt.



Ausstattung und Merkmale

  • Elektronikplattform OneBase
  • 3,5-Zoll-Schwarz/Weiß-Display
  • Statusanzeige über Lightguide
  • Netzwerk-Einbindung über LAN oder WLAN für die Nutzung von Cloud Services, kompatibel zur Viessmann GridBox (als Zubehör erhältlich)
  • Integrierte dynamische Wirkleistungsbegrenzung am Netzanschlusspunkt (Energiezähler als Zubehör erforderlich)
  • Effiziente Anlagendimensionierung durch modularen Produktaufbau
  • Sichere und langlebige Lithium-Eisenphosphat-Batterien (enthalten)
  • Einfache Installation durch handliches Gewicht der Komponenten

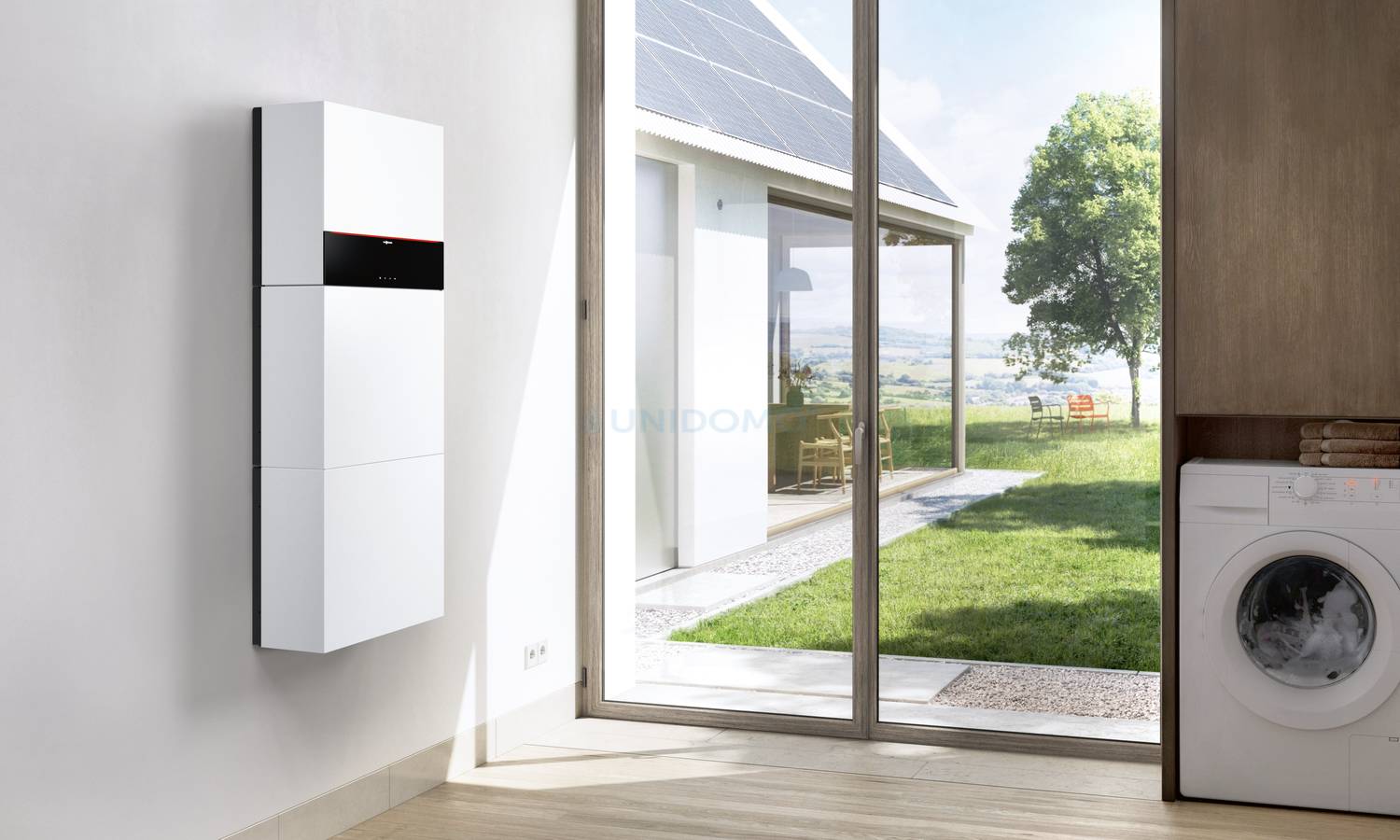

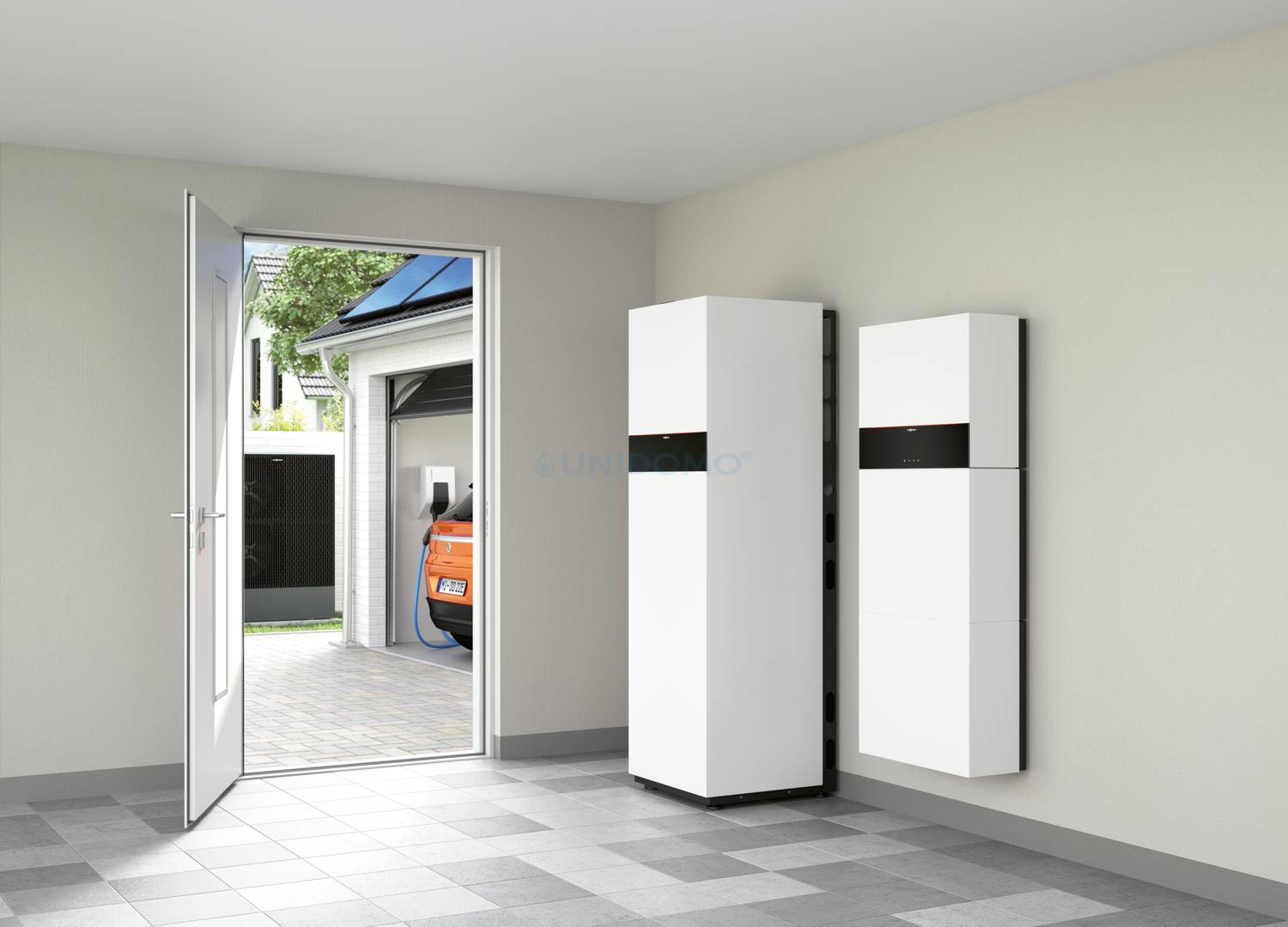

  • Flexible Installation - wandhängend oder bodenstehend mit Standfuß (Zubehör)
  • Geführte Inbetriebnahme des Geräts sowie weiterer Zubehörkomponenten durch ViGuide
  • Erweiterter Service vor Ort mit Hilfe von ViGuide
  • Integration in ViGuide für Remote Monitoring der Betriebsparameter
  • Viessmann Energiemanagement inside
  • EEBUS-Schnittstelle für Kompatibilität zu Energie-Management-Systemen
  • Netzersatzbetrieb für hohe Versorgungssicherheit bei Stromausfall (Batterie und Backup-Box erforderlich)


Lieferumfang: Viessmann Vitocharge VX3 Typ 4.6A, 3 x Batterie mit 2 Vitocharge VX3 Batteriemodulen, Typ 2.5A/2.5B

Vitocharge VX3 als Photovoltaik-Wechselrichter

Vitocharge VX3 ist modular aufgebaut. Sie können Vitocharge VX3 mit und ohne die wiederaufladbaren Lithium-Ionen-Batterien betreiben. Ohne Batterien arbeitet Vitocharge VX3 lediglich als Photovoltaik-Wechselrichter. Der Wechselrichter wandelt den von der Photovoltaikanlage zur Verfügung gestellten Gleichstrom in Wechselstrom um. Diese elektrische Energie versorgt entweder direkt Ihr Gebäude oder wird bei geringem Bedarf in das öffentliche Stromnetz eingespeist. Falls die in Ihrem Haushalt benötigte Energie höher ist als die selbsterzeugte Energie, wird zusätzlich Strom aus dem öffentlichen Stromnetz bezogen.


Vitocharge VX3 als Hybrid-Stromspeichersystem

Neben dem Photovoltaik-Wechselrichter verfügen diese Geräte je nach Typ über bis zu 3 Batterien. Damit ist Vitocharge VX3 ein Stromspeichersystem, mit dem Ihre selbsterzeugte elektrische Energie nicht nur sofort im Haushalt verbraucht werden kann, sondern auch für späteren Bedarf gespeichert werden
kann. Die Einspeisung in das öffentliche Stromnetz erfolgt erst dann, wenn die Batterien bis zur oberen Ladegrenze mit selbsterzeugtem Strom gefüllt sind. Falls in Ihrem Haushalt mehr elektrische Energie benötigt als erzeugt wird oder keine Energieerzeugung möglich ist (z. B. bei Photovoltaikanlagen nachts), wird zusätzlich Strom aus den Batterien bezogen. Falls der Strom aus den Batterien nicht ausreicht oder die Batterien entladen sind, bezieht Ihr Haushalt kostenpflichtigen Strom von Ihrem Energieversorgungsuternehmen.

Die Steuerung der elektrischen Energieflüsse sowie die Überwachung und Optimierung der Batterien übernimmt das integrierte Batterie Management System (BMS). Um die Lebensdauer der Batterien zu verlängern, werden die Batterien nur bis zu einer bestimmten Minimalgrenze entladen (Schutz vor Tiefentladung).

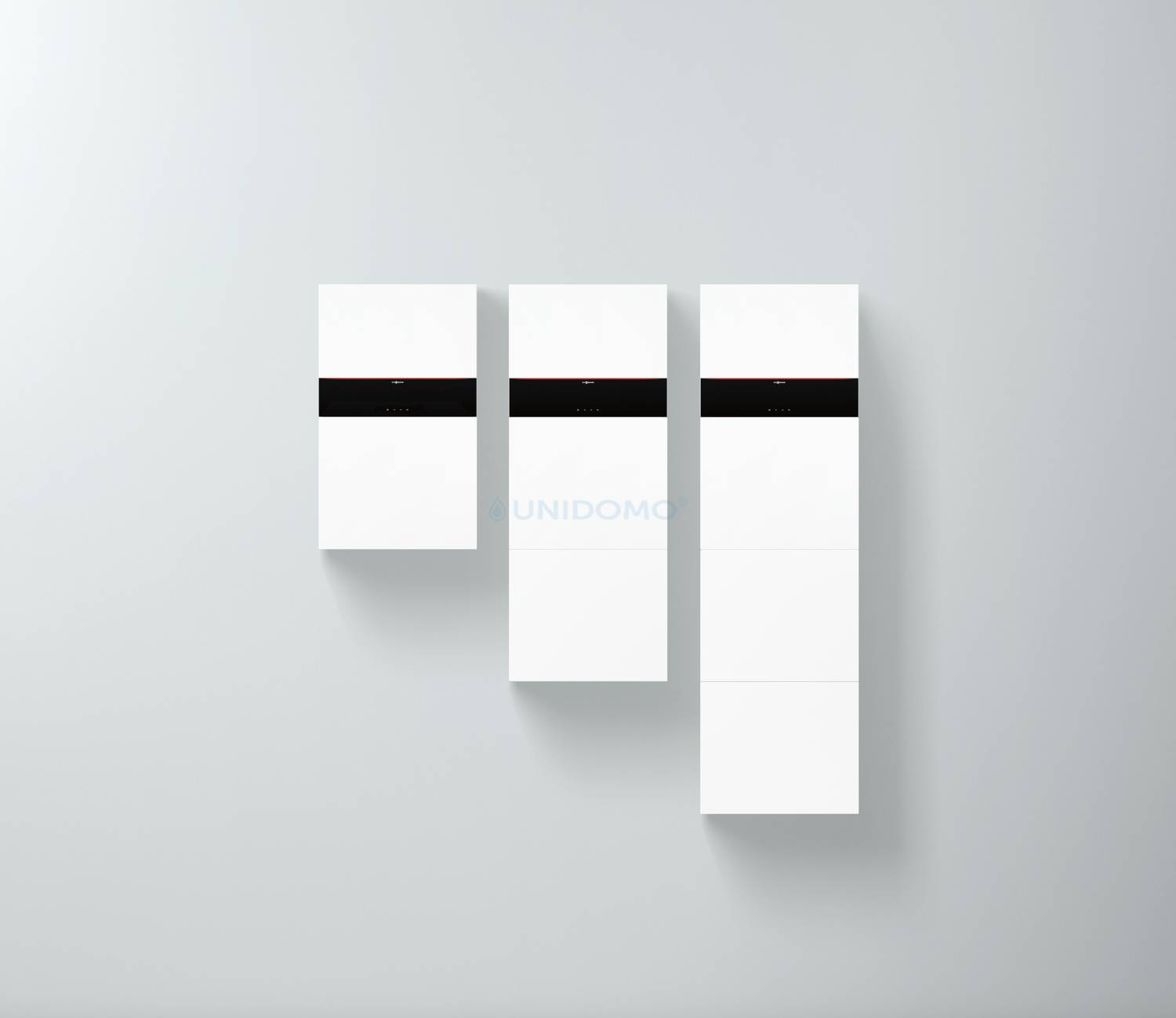

Typübersicht 1-phasige Stromspeicher


Stromspeicher Vitocharge VX3, Typ Wechselrichter Batterien Nutzbare Speicherkapazität im Auslieferungszustand Nachrüstbare Batterien Nutzbare Speicherkapazität mit 3 Batterien
Ohne Batteriemodul
4.6A0 1 - - 3 -
Mit Batteriemodulen, Typ 2.5A oder 2.5B
4.6A5 1 1 5 kWh 2 15 kWh
4.6A10 1 2 10 kWh 1 15 kWh
4.6A15 (dieser Atikel) 1 3 15 kWh - 15 kWh


Typübersicht 3-phasige Stromspeicher


Stromspeicher Vitocharge VX3, Typ Wechselrichter Batterien Nutzbare Speicherkapazität im Auslieferungszustand Nachrüstbare Batterien Nutzbare Speicherkapazität mit 3 Batterien
Ohne Batteriemodul
6.0A0 1 - - 3 -
8.0A0 1 - - 3 -
Mit Batteriemodulen, Typ 2.5A oder 2.5B
6.0A5 1 1 5 kWh 2 15 kWh
8.0A5 1 1 5 kWh 2 15 kWh
6.0A10 1 2 10 kWh 1 15 kWh
8.0A10 1 2 10 kWh 1 15 kWh
6.0A15 1 3 15 kWh 0 15 kWh
8.0A15 1 3 15 kWh 0 15 kWh



Batterie Management System BMS

Bei allen Gerätetypen arbeitet das eingebaute Batterie Management System vollkommen automatisch. Sie brauchen hierfür an der Bedieneinheit keine Einstellungen vorzunehmen. Bei sicherheitsrelevanten Störungen wird das Batterie Management System automatisch gesperrt. Ihr Haushalt wird in diesem Fall nur mit Strom aus dem öffentlichen Stromnetz versorgt. Mit der Bedieneinheit des Vitocharge VX3 haben Sie jederzeit die Möglichkeit den aktuellen Energie- und Gerätestatus abzufragen oder Energiebilanzen anzuzeigen.

Netzparallelbetrieb

Das eingebaute Batterie-Management-System arbeitet vollkommen automatisch und ist nach der Inbetriebnahme des Vitocharge VX3 betriebsbereit. Die Regelstrategie ist so optimiert, dass Sie Ihre selbsterzeugte elektrische Energie möglichst vollständig in Ihrem Haushalt verbrauchen oder für den späteren Bedarf in den Batterien speichern. Nur überschüssige Energie wird in das öffentliche Stromnetz eingespeist. Dadurch wird der Strombezug Ihres Haushalts aus dem öffentlichen Stromnetz minimiert.


Ersatzstromversorgung

Falls Ihr Fachbetrieb in Verbindung mit Ihrem Stromspeichersystem die Backup-Box (Backup-Box 1-phasig, Backup-Box 3-phasig) installiert hat, schaltet das System nach einer kurzen Unterbrechung bei einem Ausfall des öffentlichen Stromnetzes automatisch auf die Stromversorgung durch die Batterien des Vitocharge VX3 um. In diesem Fall versorgt das Stromspeichersystem die Verbraucher, die Sie zusammen mit Ihrem Fachbetrieb dafür vorgesehen haben (z. B. Beleuchtung bestimmter Räume, Heizungsanlage).


Nachrüstung weiterer Batteriemodule

Innerhalb des ersten Jahrs nach der Inbetriebnahme kann Vitocharge VX3 mit weiteren Batterien nachgerüstet werden. Eine Nachrüstung nach Ablauf des ersten Betriebsjahrs ist aus technischen Gründen nicht möglich. Vitocharge VX3 darf nur mit einer geraden Anzahl von Batterien betrieben werden.


Bedienung

Die Regelung mit Bedieneinheit ist in Vitocharge VX3 integriert und regelt alle Funktionen des Wechselrichters und des Stromspeichersystems. Diese Regelung wird über ein 3,5-Zoll-Schwarz/Weiß-Display bedient. An der Bedieneinheit haben Sie die Möglichkeit Vitocharge VX3 ein- und auszuschalten, allgemeine Einstellungen vorzunehmen und Meldungen anzuzeigen. Darüber hinaus erhalten Sie wichtige Informationen und Auswertungen über die Energieflüsse bei der Erzeugung, Speicherung, Einspeisung und dem Bezug elektrischer Energie. Hierfür sind verschiedene Werte und Energiebilanzen abrufbar.

Lightguide Statusanzeige

Am oberen Rand der Bedieneinheit befindet sich ein roter Leuchtstreifen (Lightguide). Mit diesem Lightguide werden während des Betriebs folgende verschiedene Gerätestatus angezeigt:

  • Lightguide pulsiert langsam:

Display befindet sich im Standby-Betrieb: Siehe folgendes Kapitel.

  • Lightguide leuchtet dauernd:

Sie bedienen die Regelung. Jeder Eingabevorgang wird durch kurzes Blinken bestätigt.

  • Lightguide blinkt schnell:

Eine Störung liegt vor


Technische Daten

Die vollständigen technischen Daten können Sie dem Datenblatt entnehmen, welches unter "Dokumente" zum herunterladen bereitsteht. Die Planungsunterlagen bieten zusätzlich eine Fülle an nützlichen Informationen.

Zubehör

Für Vitocharge VX3 ist umfangreiches Zubehör erhältlich, von der Gridbox, Energiezähler, Backup-Box, uvm. Vitocharge VX3 ist somit Teil der Viessmann Systemfamilie.


Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.

Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.

Datanorm Ausschreibungstext
Angaben ohne Gewähr!

VIESSMANN Vitocharge VX3 Typ: 4.6A15 Hybrid-Stromspeicher mit Lithium-Eisenphosphat-Batterie für den Anschluss von Photovoltaikanlagen bis 7 kWp. Alternativ einsetzbar als AC-gekoppelter Stromspeicher zur Nachrüstung von Bestands-Photovoltaikanlagen. Der Vitocharge Hybrid-Stromspeicher ist kombinierbar mit Vitocharge Typ 4.6A0, 6.0A0 oder 8.0A0 für die Leistungserweiterung der Photovoltaikanlage. Nutzbare Speicherkapazität: 12 kWh Anzahl Batterien im Lieferumfang: 3 Anzahl nachrüstbarer Batterien: 0 - Effiziente Anlagendimensionierung durch modularen Produktaufbau - Sichere und langlebige Lithium-Eisenphosphat-Batterien (nachrüstbar) - Einfache Installation durch handliches Gewicht der Komponenten - Flexible Installation - wandhängend oder bodenstehend mit Standfuß (Zubehör) - Geführte Inbetriebnahme des Geräts sowie weiterer Zubehörkomponenten durch ViGuide - Erweiterter Service vor Ort mit Hilfe von ViGuide - Integration in ViGuide für Remote Monitoring der Betriebsparameter - Viessmann Energiemanagement inside - EEBUS-Schnittstelle für Kompatibilität zu Energie-Management-Systemen - Netzersatzbetrieb für hohe Versorgungssicherheit bei Stromausfall (Batterie und Backup-Box erforderlich) Lieferumfang: - 1x Wechselrichter Vitocharge VX3, Typ 4.6A mit Wechselrichtermodul 4,6 A und Regelung - 3x Batterie mit 2 Vitocharge VX3 Batteriemodulen, Typ 2.5A/2.5B - Montagerahmen und Vorderblech für Batterie Ausstattung Regelung: - Elektronikplattform OneBase - 3,5-Zoll-Schwarz/Weiß-Display - Statusanzeige über Lightguide - Netzwerk-Einbindung über LAN oder WLAN für die Nutzung von Cloud Services, kompatibel zur Viessmann GridBox (als Zubehör erhältlich) - Integrierte dynamische Wirkleistungsbegrenzung am Netzanschlusspunkt (Energiezähler als Zubehör erforderlich) Technische Angaben Batterie Anzahl Batteriemodule: 6 Nominale Speicherkapazität: 16,6 kWh Nutzbare Speicherkapazität: 15 kWh Batterietechnologie: Lithium-Eisenphosphat Batterie-Nennspannung: 288 V Max. Ladeleistung: 5,76 kW Max. Entladeleistung: 4,60 kW Umgebungstemperatur: 5 bis 35 Grad C DC-Anschluss: Max. PV-Generatorleistung: 7 kWp Anzahl DC-Eingänge/MPP-Tracker: 2/2 Max. DC-Eingangsspannung: 750 V MPP-Arbeitsspannungsbereich: 75 bis 600 V Max. Nenn-Eingangsstrom (Eingang A/B/C): 13/13/20 A AC-Anschluss AC-Nennleistung: 4,6 kVA Netzanschluss: 1-phasig 230 V/50 Hz Leistungsfaktor cos phi: -0,8 bis 0,8 Effizienz Wechselrichter Max. Wechselrichter-Wirkungsgrad: ca. 97,0 % Europäischer Wirkungsgrad: ca. 96,5 % Kommunikations-Schnittstellen: 1x LAN, WLAN, 2x CAN, 1x DIG IN, 2x DIG OUT Abmessungen Breite: 600 mm Höhe: 2000 mm Tiefe: 250 mm Gewicht Wechselrichter: 25 kg Gewicht Batteriemodul: 32 kg Gesamtgewicht: 253 kg Schutzart: IP20 Funktionsgarantie auf Gesamtsystem: 5 Jahre Zeitwertersatzgarantie auf Batteriezellen: 10 Jahre oder 100.000 Ah (entspricht 9,6 MWh) Kostenpflichtige Systemgarantie auf Gesamtsystem einschl. Batteriezellen möglich: 10 Jahre Bestell-Nr.: Z024604
