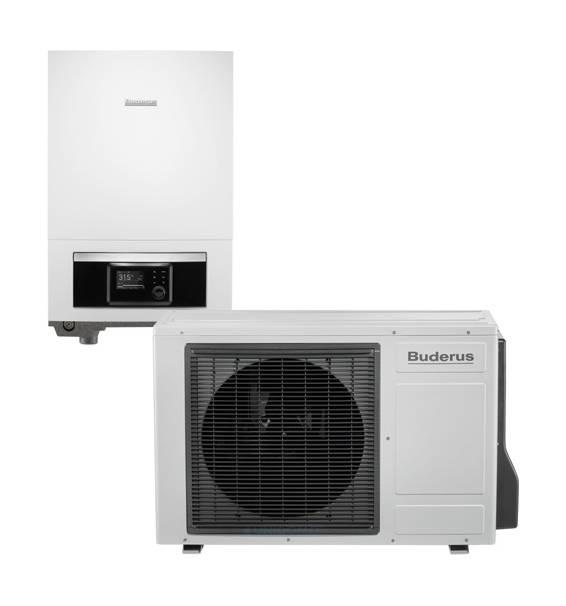

Buderus Luft/Wasser-Wärmepumpe Logatherm WLW166i 4 bis 11 kW in Split-Ausführung

Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Buderus Logaplus-Paket WP-SP2 WLW-4 SP AR, WLW166-10 E, Zubehör Buderus Logaplus-Paket WP-SP2: Wärmepumpe Logatherm WLW166i und Zube- hör. Dieses Logaplus-Paket beinhaltet folgende Komponenten: - 1x Logatherm WLW-4 SP AR - 1x Logatherm WLW166i-10 E - 1x Logafix Ausdehnungsgefäß BU-H 35 - 1x Logafix Kappenventil MS 3/4 x 3/4 ---------------------------------------- Buderus Logatherm WLW-4 SP AR (max. 4,32 kW bei A-7/W35) ist das Wärmepumpenmodul (Außenaufstellung) von der Luft-Wasser- Wärmepumpe Logatherm WLW166i in Split- ausführung. - Dieses Wärmepumpenmodul wird mit dem Hy- draulikmodul (Innenaufstellung) Loga- therm WLW166i-10 E: monoenergetisch kombiniert. - Erst die Kombination von Wärmepumpenmo- dul mit Hydraulikmodul bildet eine funk- tionsfähige Luft-Wasser-Wärmepumpe in Splitausführung. Der Kältekreis beider Module wird mit 1/4" und 5/8" Kältemit- telleitungen verbunden. Ein Adapter 1/2" auf 5/8" liegt bei. ---------------------------------------- Wärmepumpenmodul Logatherm WLW-4 SP AR: - Invertergeregelter Verdichter- und Ge- bläsebetrieb - reversibel - Boden- oder Wandmontage möglich - Technische Daten: Angabe gemäß EN 14511, 100 % Kompressor- drehzahl: - Heizleistung +7/35 C: 5,21 kW - COP +7/35 C: 4,68 - elektr. Leistungsaufnahme: 1,11 kW - - Heizleistung +2/35 C: 3,81 kW - COP +2/35 C: 3,39 - elektr. Leistungsaufnahme: 1,13 kW - Modulation +2/35 C: 2,1-3,8 kW - - Heizleistung -7/35 C: 4,32 kW - COP -7/35 C: 2,89 - elektr. Leistungsaufnahme: 1,49 kW - - Heizleistung -10/35 C: 3,92 kW - COP -10/35 C: 2,69 - elektr. Leistungsaufnahme: 1,46 kW - Angabe gemäß EN 14511: - Kühlleistung +35/18 C: 5,39 kW - EER bei A35/W18: 4,53 - Kühlleistung +35/7 C: 3,7 kW - EER bei A35/W7: 3,29 - Angabe gemäß EN 12102: - Schallleistungspegel n. ErP: 61 dB(A) - Max. Schallleistungspegel im Tagbetrieb + Tonalität: 64+3 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb + Tonalität: 58+0 dB(A) - Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 53 dB(A) - Nom. Luftvolumenstrom: 1800 qm/h - Außenlufttemperatur min./max. Heizbetrieb: -20/+45 Kühlbetrieb: +10/+46 - Kompressor: Twin Rotary - Kältemittelmenge R32: 1,1 kg - Max. Vorlauftemperatur (>A-7): 60 C - - Elektr. Anschluss: 1L/N/PE/230V/50Hz - Sicherungsautomat: 1polig, C 16 A - Max. Leistungsaufnahme: 1,49 kW - - Anschluss Kältekreis Heißgasleitung: Bördelverb. 1/2" Flüssigkeitsleitung: Bördelverb. 1/4" - - Abmessungen Breite: 976 mm Höhe: 609 mm Tiefe: 380 mm Nettogewicht: 50 kg ---------------------------------------- Hydraulikmodul Logatherm WLW166i-10 E: - Mit EMS-plus Bedieneinheit Logamatic HMC310 - SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelli- gentes Stromnetz/eine PV-Anlage vorbe- reitet - Integrierte Wärmemengenerfassung - Konnektivität über MX300 (Zubehör) möglich - Hocheffiziente Heizwasserpumpe Grund- fos UPM2K 25-75 PWM zur Heizwasserum- wälzung für direkt nachgeschalteten Heizkreis. - Mit 6 kW elektr. Zuheizer (stufig 2, 4, 6 kW) - Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil - Ausdehnungsgefäß 8 Liter - Warmwasserbetrieb mittels externem Um- schaltventil (Zubehör) möglich - Kühlbetrieb still/dynamisch möglich - Technische Daten: - Anschluss Heizung: G 1" AG - Heizwassertemperatur min/max: 7 / 80 C - Anlagendruck minimal: 1,2 bar maximal: 3,0 bar - - In Kombination mit WLW-4 AR SP: Heizwasserseite Mindestvolumenstrom Abtauung: 0,9 m3/h Fussbodensystem nominal: 0,72 m3/h mit max. Restförderhöhe: 7,4 m Heizkörpersystem nominal: 0,47 m3/h mit max. Restförderhöhe: 7,5 m - - Anschluss Kältekreis Heißgasleitung: Bördelverb. 5/8" Flüssigkeitsleitung: Bördelverb. 1/4" Für Kältemittel R32 - - Elektr. Anschluss: 3L/N/PE/400V/50Hz - Schutzklasse: IP X1 - Sicherungsautomat: 3polig, C 16 A - - Abmessungen Breite: 485 mm Höhe: 700 mm Tiefe: 398 mm Nettogewicht: 41 kg ---------------------------------------- Buderus Logafix Ausdehnungsgefäß BU-H 35 35 Liter für Heizung, max. 3 bar, weiß - Membran-Druckausdehnungsgefäß für ge- schlossene Heizungs-, Solar- und Kühl- anlagen, ausgeführt nach DIN 4807, Zu- lassung gemäß EU-Druckgeräterichtlinie 97/23/EG. Ausführung für Wandbefestigung bzw. mit Fußkonstruktion, Systemanschluss mit Außengewinde, außen Kunststoffbeschich- tet, Membrane nicht tauschbar. Max. Betriebstemp.: 120 C Max. Betriebstemp. Membrane: 70 C ---------------------------------------- Buderus Logafix Kappenventil MS 3/4x3/4 - Kappenventil DN 20, 3/4" IG, PN 10, Mes- sing, plombierbar. Erforderlich nach DIN EN 12828. Zur Kon- trolle, Wartung und evtl. Austausch von Membran-Ausdehnungsgefäßen. - Material: Messing Nennweite: DN 20 Max. Betriebsdruck: PN 10 Max. Betriebstemperatur: 120 C ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++ Energieeffizienzklassen- Spektrum: A+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): - Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage bei durchschnittlichen Klimaverhältnissen (WP) 128 % - ---------------------------------------- 5 Jahre Buderus Systemgarantie (Voraussetzung: Übergabe Zertifikat in- klusive Garantiebedingungen - Aktivie- rung durch Endkunde - Jährliche Wartung)
