Datanorm Ausschreibungstext
Angaben ohne Gewähr!

Energieeffizienzklasse
Wärmeerzeuger: A
VAILLANT ecoVIT exclusiv VKK 656/4
Gas-Brennwertkessel
Produktvorteile
- minimaler Gasverbrauch durch mo-
dernste Brennwerttechnologie
- modulierend geregelte Leistung
- Aqua-Kondens-System zur optimalen
Brennwertnutzung auch bei Speicher-
ladung
- großer Wasserinhalt
- eBUS-Electronic
- System Pro E
Ausstattung
- Brennwertkessel aus Edelstahl
- Wasserdrucksensor
- Kesselschaltleiste mit STB, STB-
Prüftaste, Display zur Diagnose
und Störungsbehebung
- Einbaufeld für die Vaillant
witterungsgeführten Heizungs-
regler multiMATIC 700 und
multiMATIC 700f
- vorbereitet zum Anschluss der
systemzertifizierten Vaillant
Luft-/Abgasführungen
- DIA-System mit Klartextdisplay,
beleuchtet
Gasart Erdgas E
Nennleistungsbereich
40/30 Grd.C 19,6-66,3 kW
60/40 Grd.C 18,7-63,2 kW
max. Wärmebelast. Heizbetrieb 62,0 kW
Normnutzungsgrad 98 % (Hs) / 109 % (Hi)
Kondenswassermenge bei
40/30 Grd.C, ca. 7,1 l/h
pH-Wert, ca. 3,2
Vorlauftemperatur max. 85 Grd.C
Elektroanschluss 230/50 V/Hz
Vor-/Rücklaufanschluss Rp 1
Gasanschluss Rp 3/4
Luft-/Abgasanschluss 80/125 mm

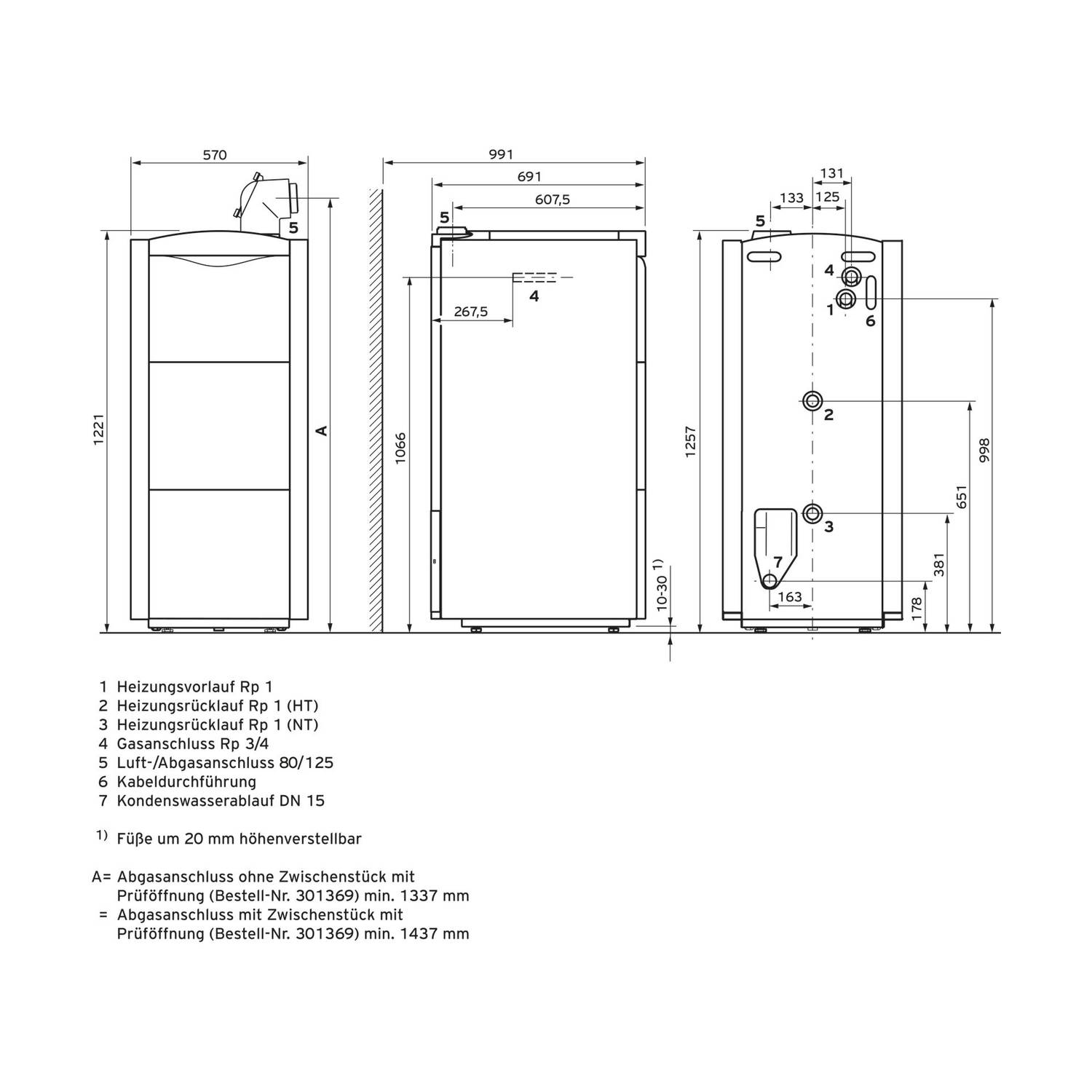

Höhe/Breite/Tiefe 1257/570/691 mm
Eigengewicht 120 kg
Wasserinhalt 85 l
CE PIN CE-0085BU0038
Gasgerätekategorie I2ELL, I3P
Jahreszeitbedingte Raumheizungs-Energie-
Effizienzklasse A
(Spektrum A+++ bis D)
Bestell-Nr. 0010007524

Merkmale
Angaben ohne Gewähr!

Aufstellung: Standkessel
Ausführung: Heizkessel
Gasart: Erdgas E
Leistung: 66,3 kW
Serie: ecoVIT
Typ: VKK 656/4 E

Standkessel mit integriertem Brenner
Material Wärmetauscher: rostfreier Stahl
Werkstoffgüte: Stahlblech
Geschlossene Ausführung: Ja
Betrieb als offene (Luftzufuhr) Ausführung möglich: Ja
Kesselsystem: Flammrohr
Nennleistung 80-60 °C: 60.1 kW
Nennleistung 50-30 °C: 64.5 kW
Nennlast oberer Wert: 64.5 kW
Nennlast unterer Wert: 17.8 kW
Einstellbare Heizleistung: Ja
Elektronsiche Entzündung: Ja
Medium: Wasser
Geeignet für Erdgas: Ja
Geeignet für Propan: Ja
Geeignet für Butan: Nein
Geeignet für Methan: Nein
Für Heizöl Klasse II: Nein
Für Heizöl Klasse I: Nein
Brennerregulierung hoch/niedrig: Nein
Brennerregulierung modulierend: Ja
Max. Zulauftemperatur (Arbeitstemperatur): 85 °C
Max. zulässiger Betriebsdruck: 3 bar
Min. Arbeitsdruck: 0.3 bar
Max. Gasvordruck: 25 mbar
Min. Gasvordruck: 18 mbar
Wasserseitiger Widerstand bei dT 20 °C: 4.3 kPa
Eingebauter Füll-/Entleerungshahn: Ja
Eingebaute Pumpenschaltung: Ja
Eingebaute Zugunterbrechung: Nein
Eingebaute Zirkulationspumpe: Nein
Eingebautes Manometer: Nein
Eingebauter witterungsanhängiger Regler: Nein
Eingebautes Ausdehnungsgefäß: Nein
Eingebautes Überdruckventil: Nein
Höhe: 1257 mm
Breite: 57 cm
Tiefe: 691 mm
Anschluss Vorlauf: Außengewinde
Rohraußendurchmesser Zulauf: 33.249 mm
Anschluss Rücklauf: Außengewinde
Rohraußendurchmesser Rücklauf: 33.249 mm
Anschluss Kraftstoff: Innengewinde
Rohraußendurchmesser Kraftstoff: 26.441 mm
Anschluss Luftzufuhr: Einschubende
Nenndurchmesser Kanal Luftzufuhr: 125 mm
Anschluss Rauchgasabfuhr: Einschubende
Nenndurchmesser Kanal Rauchgasabfuhr: 8 cm
Kondensatanschluss: sonstige
Rohraußendurchmesser Kondensat: 21 mm
Energieeffizienz Warmwasser: 100 %
Energieeffizienzklasse: A
Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 59.954 kW
Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87.1 %
Zusätzlicher Stromverbrauch bei Volllast (elmax): 0.11 kW
Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0.006 kW

Artikelbeschreibung
Angaben ohne Gewähr!

1 ecoVIT exclusiv VKK
1 Quetschverschraubung R 3/4 für den Gasanschluss
1 Stopfen zum optionalen Verschließen des zweiten Rücklaufs
1 Betriebs- und Installationsanleitung
1 Montageanleitung Luft-Abgas
1 Produktdatenblatt, Energieeffizienzlabel
Normnutzungsgrad 98 % (Hs) / 109 % (Hi)
Modulation bis zu 1:3
Brennwertkessel mit Rauchgasführung im Gegenstrom-Prinzip
Innovativer Edelstahl-Glattrohrwärmetauscher
Großer Wasserinhalt
Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung
Kompaktes Gehäusedesign mit abnehmbaren Seitenteilen
Wärmetauscher aus Edelstahl
Wasserdrucksensor
DIA-System mit Klartextdisplay, beleuchtet
Anschluss für externes Zubehör (z.B. Speicherladepumpe, Zirkulationspumpe, Heizkreispumpe) integriert

Marketingtext
Angaben ohne Gewähr!
Hoher Wärmekomfort für Neubauten bis 1.000 m2 Fläche Ideal für neue Ein- und Mehrfamilienhäuser sowie Gewerbeimmobilien, aber auch für eine wirtschaftliche und schnelle Modernisierung: Der Vaillant Gas-Brennwertkessel ecoVIT exclusiv mit Rauchgasführung im Gegenstromprinzip versorgt Gebäude mit bis zu 1.000 m² zuverlässig mit Wärme – und das sehr effizient. Durch robuste Technik und kontinuierliche Adaption der Leistung an den Wärmebedarf erreicht der hochwertig designte ecoVIT exclusiv ein Höchstmaß an Wirtschaftlichkeit, Komfort und Zuverlässigkeit. Erhältlich in fünf Leistungsgrößen von 21,3 bis 60,1 kW – kaskadierbar bis 180 kW. Schadstoffarm, zuverlässig und leise Der ecoVIT exclusiv verfügt über einen Edelstahl-Glattrohr-Wärmetauscher mit großem Wasserinhalt und erzielt dank vollständiger Abgaskondensation eine hohe Schadstoffreduktion. Er erreicht die Energieeffizienzklasse A und einen Normnutzungsgrad von bis zu 98 % (Hs) und 109 % (Hi). Trotz großem Wasserinhalt ist er nur 57 cm breit, wodurch er auch auf kleinstem Raum seinen Platz findet. Das integrierte Aqua-Kondens-System nutzt den Brennwerteffekt auch bei Speicherladung. Und der große Modulationsbereich von 1:5 sorgt mit geringen Taktzahlen sowie langen Brennerlaufzeiten für einen leisen, gleichmäßigen Betrieb. Für noch mehr Effizienz und Energieeinsparung ist er mit Wohnraumlüftung und Solarsystem einfach kombinierbar. In jedem Fall leicht und intelligent regelbar Über das beleuchtete Klartextdisplay ist der ecoVIT exclusiv einfach zu bedienen. Ergänzend dazu sorgen intelligente Vaillant Reglungssysteme für höchste Effizienz und echten Komfort. Der multiMATIC 700 regelt sowohl den Gas-Brennwertkessel als auch sein Zusammenspiel mit Solaranlagen und zentraler Wohnraumlüftung. Über das Internetmodul geht der ecoVIT exclusiv online und lässt sich intuitiv mit der kostenlosen App steuern. Die Einzelraumregelung ambiSENSE eignet sich perfekt für die Modernisierung. Sie sorgt Raum für Raum für intelligenten Regelungskomfort durch funkgesteuerte Heizkörper-Thermostatventile. Der internetbasierte Funkregler eRELAX lässt sich über die eigene App steuern. Er optimiert den Heizungsbetrieb mit digitalen Wetterdaten und kann mit smarten Anwendungen vernetzt werden.

Verwendungshinweis
Angaben ohne Gewähr!

Systemzertifiziertes Gerät zugelassen nur für den Betrieb mit einem dazugehörigen Luft-/Abgassystem
(Ausnahme: raumluftabhängige Betriebsweise der Geräteart B23 bzw. B23p).
Bei der Anlagenplanung bzw. Pumpenauslegung muss im Vorfeld der erhöhte wasserseitige Widerstand des
VKK 656/4 berücksichtigt werden. Widerstand bei ?T von 20 K = 43 mbar, Widerstand bei ?T von 10 K = 140 mbar.
Der Einsatz einer hydraulischen Weiche ist bei der Anlagenplanung zu prüfen.
