Datanorm Ausschreibungstext
Angaben ohne Gewähr!

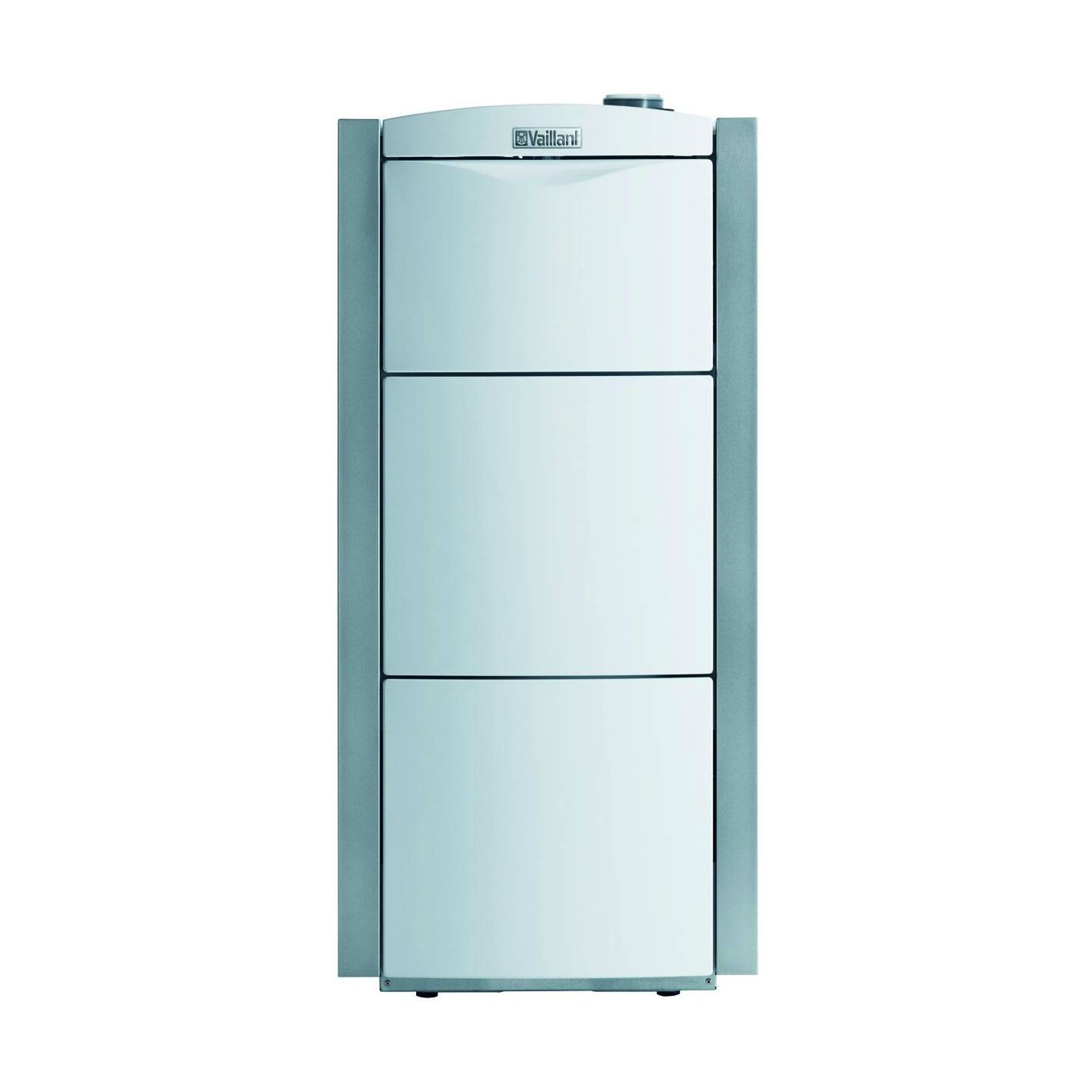

VA ecoVIT exclusiv VKK 226/4 Gas-Brennwertkessel 23,5 kW, E-Gas VAILLANT ecoVIT exclusiv VKK 226/4 Gas-Brennwertkessel Produktvorteile - minimaler Gasverbrauch durch mo- dernste Brennwerttechnologie - modulierend geregelte Leistung - Aqua-Kondens-System zur optimalen Brennwertnutzung auch bei Speicher- ladung - großer Wasserinhalt - eBUS-Electronic - System Pro E Ausstattung - Brennwertkessel aus Edelstahl - Wasserdrucksensor - Kesselschaltleiste mit STB, STB- Prüftaste, Display zur Diagnose und Störungsbehebung - Einbaufeld für die Vaillant witterungsgeführten Heizungs- regler multiMATIC 700 und multiMATIC 700f - vorbereitet zum Anschluss der systemzertifizierten Vaillant Luft-/Abgasführungen - DIA-System mit Klartextdisplay, beleuchtet Gasart Erdgas E Nennleistungsbereich 40/30 Grd.C 7,0-23,5 kW 60/40 Grd.C 6,6-22,4 kW max. Wärmebelast. Heizbetrieb 22,0 kW Normnutzungsgrad 98 % (Hs) / 109 % (Hi) Kondenswassermenge bei 40/30 Grd.C, ca. 2,2 l/h pH-Wert, ca. 3,2 Vorlauftemperatur max. 85 Grd.C Elektroanschluss 230/50 V/Hz Vor-/Rücklaufanschluss Rp 1 Gasanschluss Rp 3/4 Luft-/Abgasanschluss 80/125 mm Höhe/Breite/Tiefe 1257/570/691 mm Eigengewicht 100 kg Wasserinhalt 100 l DVGW-Produkt-ID-Nr. CE-0085BU0038 Jahreszeitbedingte Raumheizungs-Energie- Effizienzklasse A (Spektrum A+++ bis D) Bestell-Nr. 0010007508
Merkmale
Angaben ohne Gewähr!
| Material Wärmetauscher | rostfreier Stahl |
| Werkstoffgüte | Stahlblech |
| Geschlossene Ausführung | Ja |
| Betrieb als offene (Luftzufuhr) Ausführung möglich | Ja |
| Kesselsystem | Flammrohr |
| Nennleistung 80-60 °C | 21,30 kW |
| Nennleistung 50-30 °C | 22,90 kW |
| Nennlast oberer Wert | 22,9 kW |
| Nennlast unterer Wert | 6,3 kW |
| Einstellbare Heizleistung | Ja |
| Elektronsiche Entzündung | Ja |
| Medium | Wasser |
| Geeignet für Erdgas | Ja |
| Geeignet für Propan | Ja |
| Geeignet für Butan | Nein |
| Geeignet für Methan | Nein |
| Für Heizöl Klasse II | Nein |
| Für Heizöl Klasse I | Nein |
| Brennerregulierung hoch/niedrig | Nein |
| Brennerregulierung modulierend | Ja |
| Max. Zulauftemperatur (Arbeitstemperatur) | 85 °C |
| Max. zulässiger Betriebsdruck | 3 bar |
| Min. Arbeitsdruck | 0,3 bar |
| Max. Gasvordruck | 25 mbar |
| Min. Gasvordruck | 18 mbar |
| Wasserseitiger Widerstand bei dT 20 °C | 0,35 kPa |
| Eingebauter Füll-/Entleerungshahn | Ja |
| Eingebaute Pumpenschaltung | Ja |
| Eingebaute Zugunterbrechung | Nein |
| Eingebaute Zirkulationspumpe | Nein |
| Eingebautes Manometer | Nein |
| Eingebauter witterungsanhängiger Regler | Nein |
| Eingebautes Ausdehnungsgefäß | Nein |
| Eingebautes Überdruckventil | Nein |
| Höhe | 1.257,00 mm |
| Breite | 570,00 mm |
| Tiefe | 691,00 mm |
| Anschluss Vorlauf | Außengewinde |
| Rohraußendurchmesser Zulauf | 33,249 mm |
| Anschluss Rücklauf | Außengewinde |
| Rohraußendurchmesser Rücklauf | 33,249 mm |
| Anschluss Kraftstoff | Innengewinde |
| Rohraußendurchmesser Kraftstoff | 26,441 mm |
| Anschluss Luftzufuhr | Einschubende |
| Nenndurchmesser Kanal Luftzufuhr | 125 mm |
| Anschluss Rauchgasabfuhr | Einschubende |
| Nenndurchmesser Kanal Rauchgasabfuhr | 80 mm |
| Kondensatanschluss | sonstige |
| Rohraußendurchmesser Kondensat | 21 mm |
| Energieeffizienz bei der Warmwasserbereitung (Nwh) | 100,00 % |
| Energieeffizienzklasse | A |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4) | 21,800 kW |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4) | 87,100 % |
| Zusätzlicher Stromverbrauch bei Volllast (elmax) | 0,045 kW |
| Zusätzlicher Stromverbrauch im Standby-Modus (Psb) | 0,006 kW |
Artikelbeschreibung
Angaben ohne Gewähr!
1 ecoVIT exclusiv VKK
1 Quetschverschraubung R 3/4 für den Gasanschluss
1 Stopfen zum optionalen Verschließen des zweiten Rücklaufs
1 Betriebs- und Installationsanleitung
1 Montageanleitung Luft-Abgas
1 Produktdatenblatt, Energieeffizienzlabel
Normnutzungsgrad 98 % (Hs) / 109 % (Hi)
Modulation bis zu 1:3
Brennwertkessel mit Rauchgasführung im Gegenstrom-Prinzip
Innovativer Edelstahl-Glattrohrwärmetauscher
Großer Wasserinhalt
Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung
Kompaktes Gehäusedesign mit abnehmbaren Seitenteilen
Wärmetauscher aus Edelstahl
Wasserdrucksensor
DIA-System mit Klartextdisplay, beleuchtet
Anschluss für externes Zubehör (z.B. Speicherladepumpe, Zirkulationspumpe, Heizkreispumpe) integriert
Marketingtext
Angaben ohne Gewähr!
Hoher Wärmekomfort für Neubauten bis 1.000 m2 Fläche Ideal für neue Ein- und Mehrfamilienhäuser sowie Gewerbeimmobilien, aber auch für eine wirtschaftliche und schnelle Modernisierung: Der Vaillant Gas-Brennwertkessel ecoVIT exclusiv mit Rauchgasführung im Gegenstromprinzip versorgt Gebäude mit bis zu 1.000 m² zuverlässig mit Wärme – und das sehr effizient. Durch robuste Technik und kontinuierliche Adaption der Leistung an den Wärmebedarf erreicht der hochwertig designte ecoVIT exclusiv ein Höchstmaß an Wirtschaftlichkeit, Komfort und Zuverlässigkeit. Erhältlich in fünf Leistungsgrößen von 21,3 bis 60,1 kW – kaskadierbar bis 180 kW. Schadstoffarm, zuverlässig und leise Der ecoVIT exclusiv verfügt über einen Edelstahl-Glattrohr-Wärmetauscher mit großem Wasserinhalt und erzielt dank vollständiger Abgaskondensation eine hohe Schadstoffreduktion. Er erreicht die Energieeffizienzklasse A und einen Normnutzungsgrad von bis zu 98 % (Hs) und 109 % (Hi). Trotz großem Wasserinhalt ist er nur 57 cm breit, wodurch er auch auf kleinstem Raum seinen Platz findet. Das integrierte Aqua-Kondens-System nutzt den Brennwerteffekt auch bei Speicherladung. Und der große Modulationsbereich von 1:5 sorgt mit geringen Taktzahlen sowie langen Brennerlaufzeiten für einen leisen, gleichmäßigen Betrieb. Für noch mehr Effizienz und Energieeinsparung ist er mit Wohnraumlüftung und Solarsystem einfach kombinierbar. In jedem Fall leicht und intelligent regelbar Über das beleuchtete Klartextdisplay ist der ecoVIT exclusiv einfach zu bedienen. Ergänzend dazu sorgen intelligente Vaillant Reglungssysteme für höchste Effizienz und echten Komfort. Der multiMATIC 700 regelt sowohl den Gas-Brennwertkessel als auch sein Zusammenspiel mit Solaranlagen und zentraler Wohnraumlüftung. Über das Internetmodul geht der ecoVIT exclusiv online und lässt sich intuitiv mit der kostenlosen App steuern. Die Einzelraumregelung ambiSENSE eignet sich perfekt für die Modernisierung. Sie sorgt Raum für Raum für intelligenten Regelungskomfort durch funkgesteuerte Heizkörper-Thermostatventile. Der internetbasierte Funkregler eRELAX lässt sich über die eigene App steuern. Er optimiert den Heizungsbetrieb mit digitalen Wetterdaten und kann mit smarten Anwendungen vernetzt werden.
Verwendungshinweis
Angaben ohne Gewähr!
Systemzertifiziertes Gerät zugelassen nur für den Betrieb mit einem dazugehörigen Luft-/Abgassystem
(Ausnahme: raumluftabhängige Betriebsweise der Geräteart B23 bzw. B23p).
Bei der Anlagenplanung bzw. Pumpenauslegung muss im Vorfeld der erhöhte wasserseitige Widerstand des
VKK 656/4 berücksichtigt werden. Widerstand bei ?T von 20 K = 43 mbar, Widerstand bei ?T von 10 K = 140 mbar.
Der Einsatz einer hydraulischen Weiche ist bei der Anlagenplanung zu prüfen.
