Buderus VCM-Profil Mittelanschluss Ventilheizkörper Typ 11, 21, 22 & 33 Höhe: 300 – 900 mm Länge 400-3000 mm
Artikelnummer: 7750200404
EAN: 4057749296825
SKU: 141860
Buderus Ventilheizkörper Logatrend VCM-Profil Mittelanschluss inkl. Wandbefestigung
Bautyp: 11, 21, 22 oder 33
Bauhöhe: 300 - 900 mm
Baulänge: 400-3000 mm, bitte oben auswählen.
4 Wochen Lieferzeit !!!!

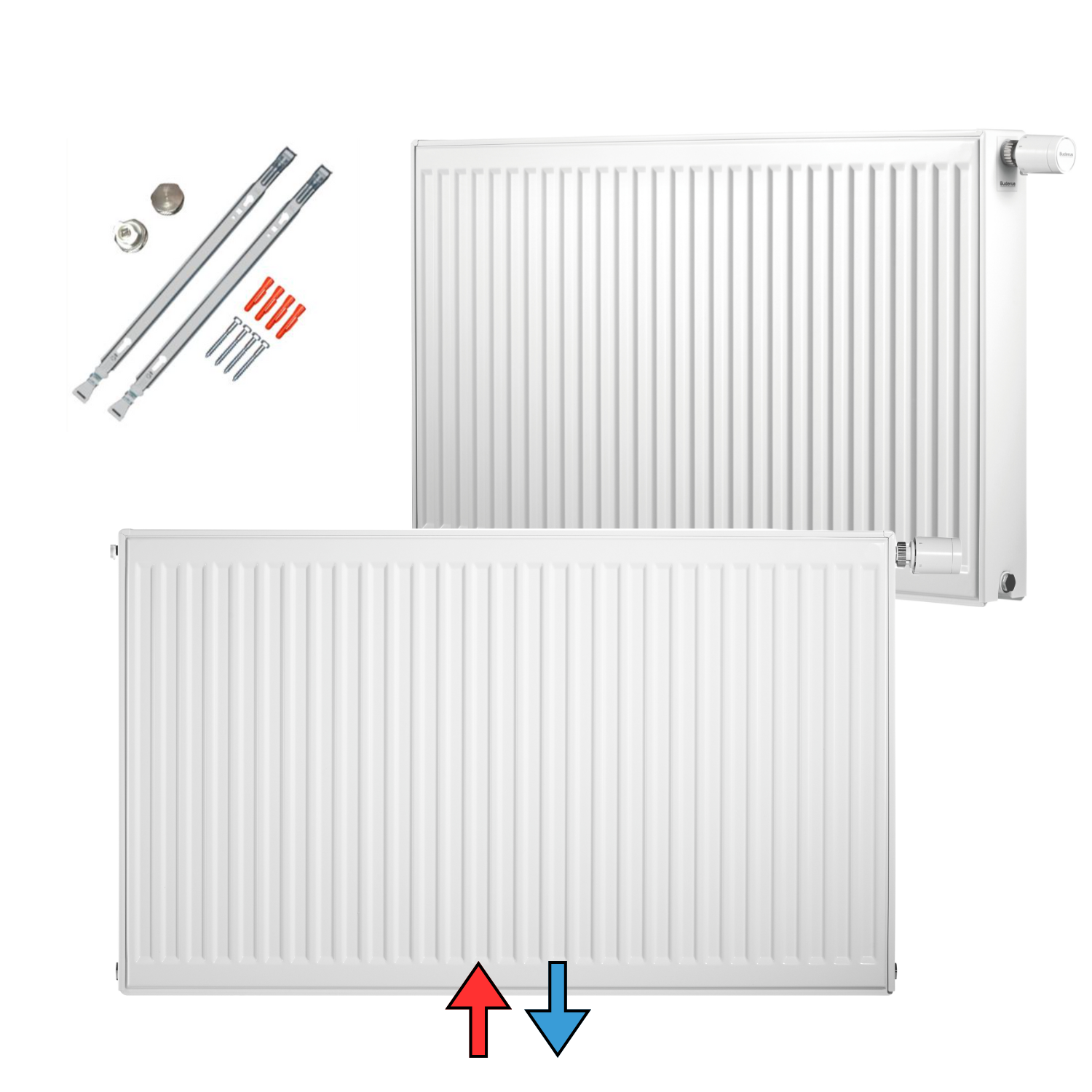

Lieferumfang:
- Logatrend VCM-Profil Ventil Heizkörper mit Mittelanschluss laut Ihrer Auswahl
- Blind- und Entlüftungsstopfen
- Danfoss Ventil (eingebaut)
- 2 Wandkonsolen (ab Baulänge 1800 mm = 3 Wandkonsolen im Lieferumfang)
- Bitte Ihre Telefonnummer für die Spedition mit angeben
Produktbeschreibung
Vorteile und Merkmale:

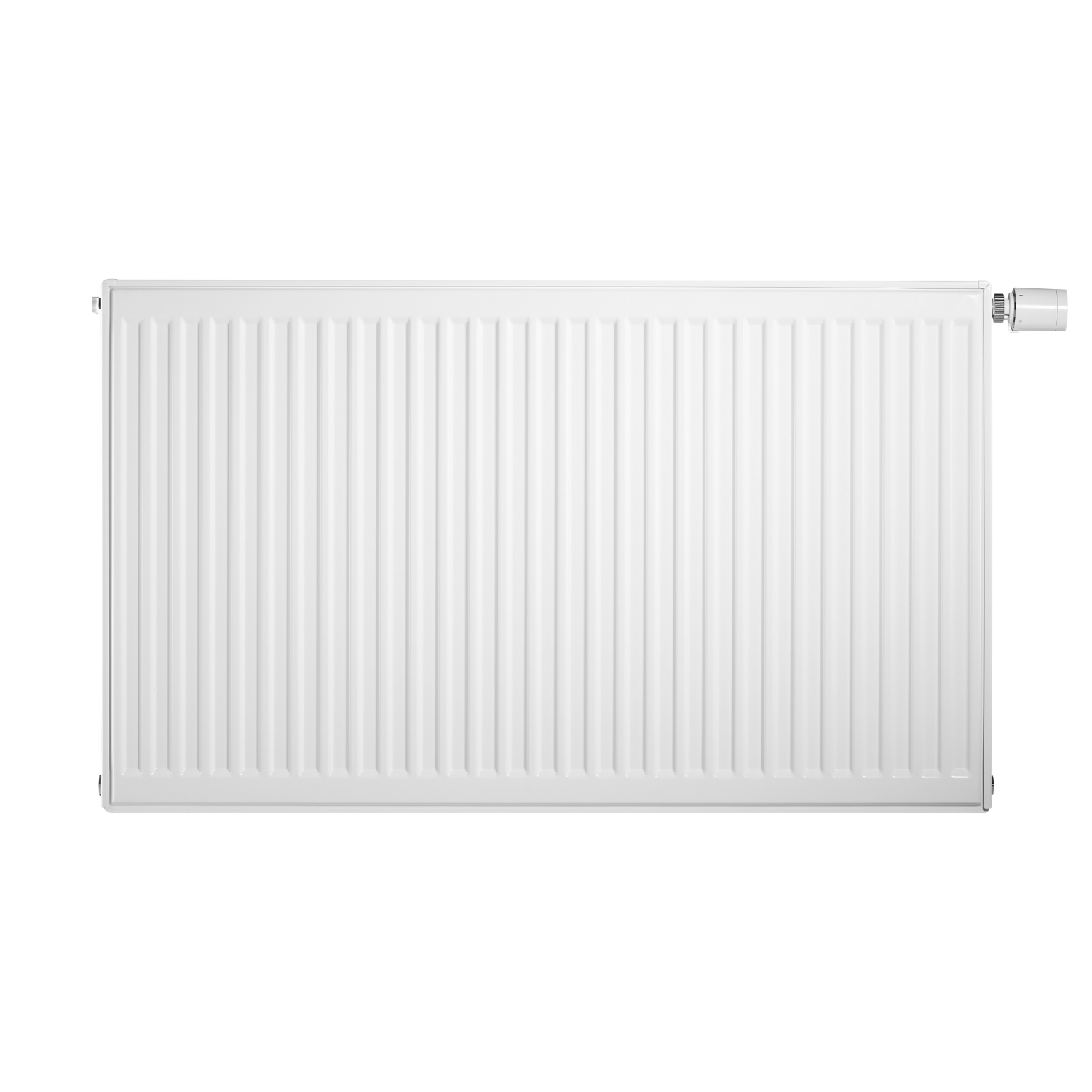

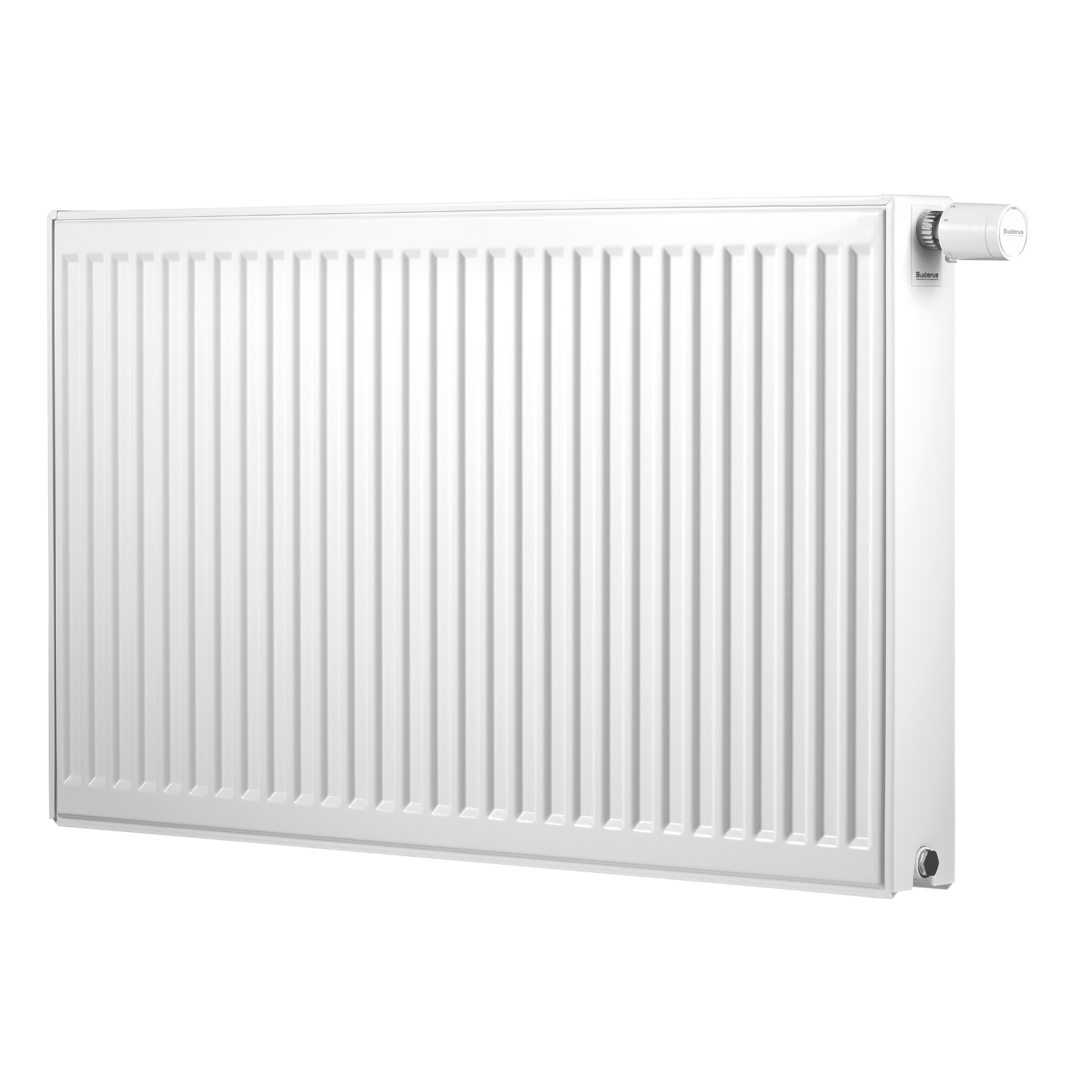

- Flachheizkörper mit profilierter Vorderfront und integriertem Einbauventil voreingestellt
- schnelle und einfache Montage

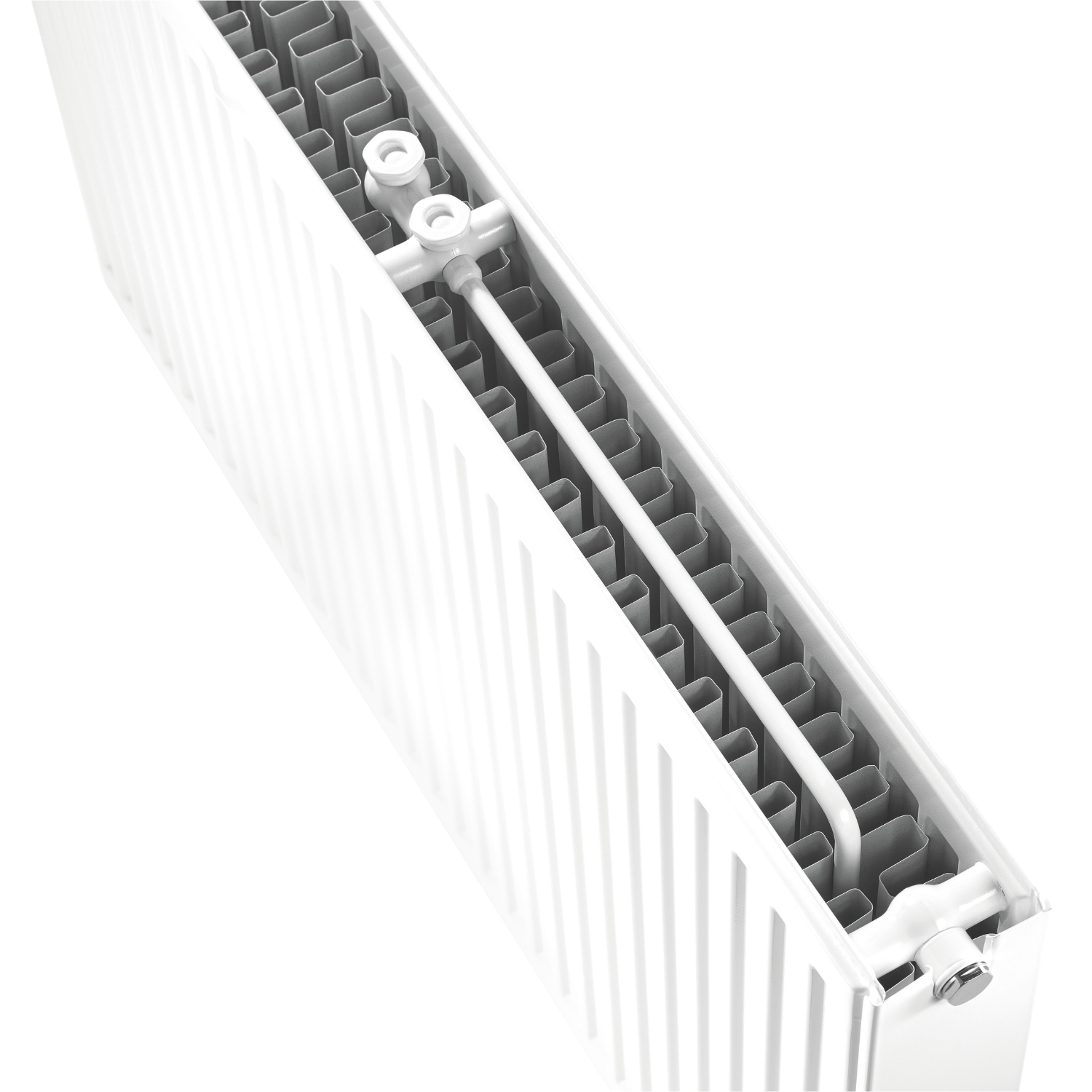

- Anschluss des Ventilheizkörpers mit den Rohrleitungen an der Unterseite mit Klemmring-Verschraubung und Außengewinde (G 3/4 Zoll)
- Rohranschluss unten rechts (Typ 21 und 22 auf links drehbar)
- Rohranschluss unten links (ohne Aufpreis, Typ 11 und 33), bitte anrufen oder per Mail vermerken
- Standardfarbe verkehrsweiß (RAL 9016)

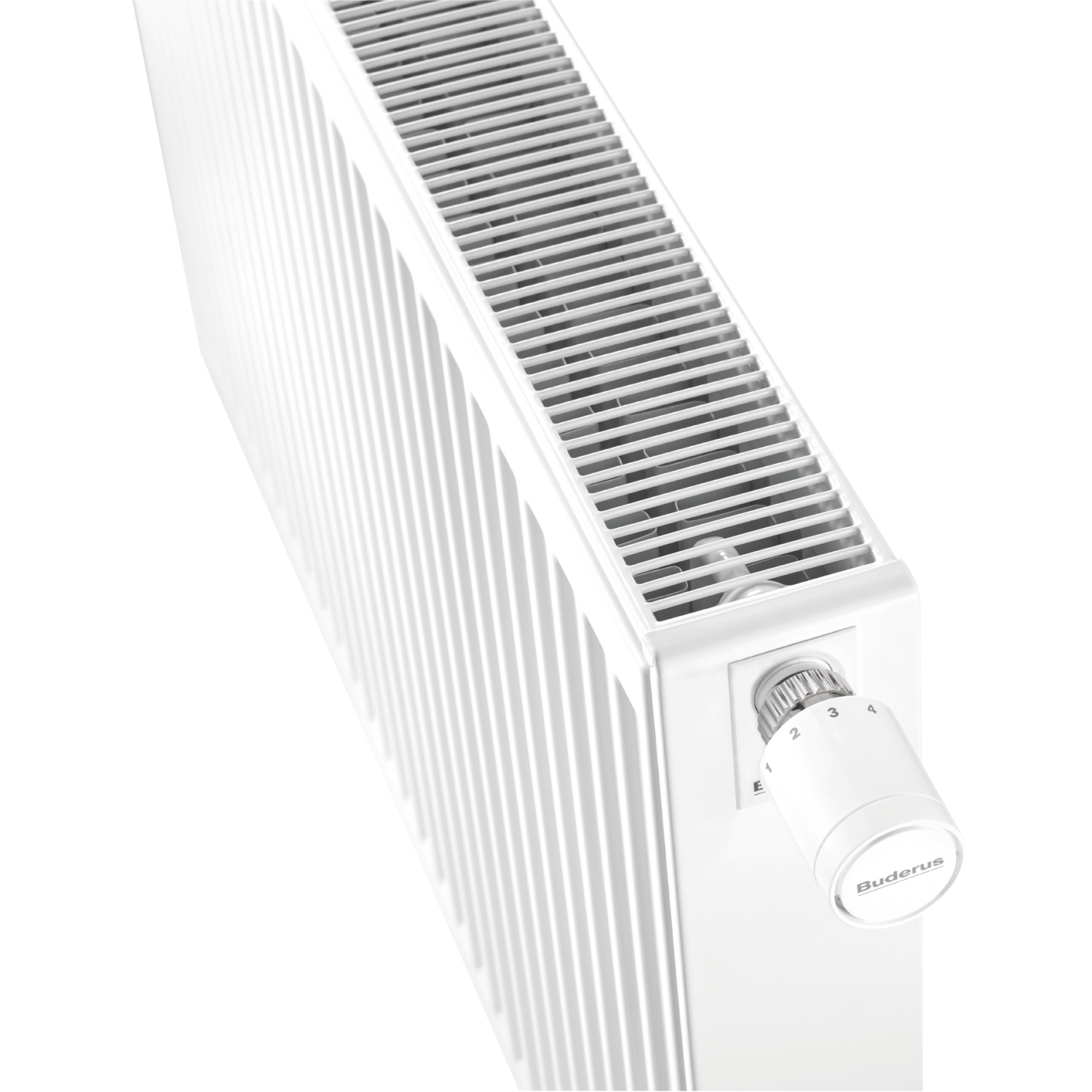

- Abdeckgitter demontierbar
- Energie sparend nach DIN V 4701/10
- Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit
- Wärmeleistung nach DIN EN 442 geprüft und registriert
- RAL-Gütezeichen für Flachheizkörper
- Betriebsdruck max. 10 bar
- Betriebstemp. max. 120 °C
Qualität in jedem Detail
Die Buderus Flachheizkörper tragen das RAL-Gütezeichen. Es steht für eine gleichbleibend hohe Material- und Fertigungsqualität. Und alle Heizkörper werden einer Dichtheits- sowie Qualitäts-Endprüfung unterzogen. Die strenge Einhaltung überwachen unabhängige Prüfinstitute.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Buderus VCM-Profil 11/300/400, R
Logatrend Flachheizkörper, FEX, Stopfen
Profilierter Flachheizkörper aus kaltge-
walztem Stahlblech nach EN 442 mit Ver-
kleidung in Ventilkompaktausführung mit
Mittenanschluss. Stabile, vertikale Pro-
filierung mit Sickenteilung 33 1/3 mm.
Integrierte, rechts angeordnete Ventil-
garnitur für Zweirohrbetrieb sowie Ein-
bauventil, Blind- und Entlüftungsstopfen
werkseitig eingebaut. Einrohrbetrieb in
Verbindung mit einer Einrohr-Bypass-Ar-
matur. Rohrleitungsanschluss über 2 un-
tere, mittige G 3/4-Außengewinde nach
DIN V 3838 für einheitliche Anschluss-
position.
Hochwertige, umweltfreundliche Lackie-
rung gemäß DIN 55900. Erhöhter Korrosi-
onsschutz durch standardmäßige Lackie-
rung in 3 Fertigungsphasen: Entfettung
sowie Phosphatierung, kataphoretische
Tauchgrundierung und anschliessende Ein-
brenn-Pulverlackierung mit hoher Kratz-
und Schlagfestigkeit in RAL 9016 ver-
kehrsweiß. Im Heizbetrieb emissionsfrei.
Heizkörper in Schrumpffolie mit Kunst-
stoff-Kantenschutzecken sowie Kartonage
als Transport- und Montageschutz ver-
packt. Vorbereitet für Buderus-Montage-
System BMSplus.
Heizkörperverkleidung bestehend aus Sei-
tenteilen und demontierbarem Abdeckgit-
ter. Heizkörper entspricht den Anforde-
rungen der Arbeitssicherheit gemäß den
Richtlinien der GUV. Garantierter Quali-
tätsstandard mit Registrierung nach RAL-
Gütezeichen RAL-RG 618. Wärmeleistung
DIN EN 442 geprüft (Prüfstellennr. 1695)
mit permanenter Fertigungsüberwachung
nach EN-ISO 9001.
Je nach spezifischer Wärmeleistung ist
hinsichtlich der Regelcharakteristik ei-
nes von 2 optimierten Einbauventilen
werkseitig (mit Kunststoff-Schutzkappe)
eingebaut. Der kv-Wert ist werkseitig
voreingestellt und auf die spezifische
Wärmeleistung abgestimmt. Die Voraus-
setzungen zur Förderfähigkeit bezüglich
des hydraulischen Abgleichs sind somit
erfüllt. Es ergibt sich eine optimierte
hydraulische und regelungstechnische Si-

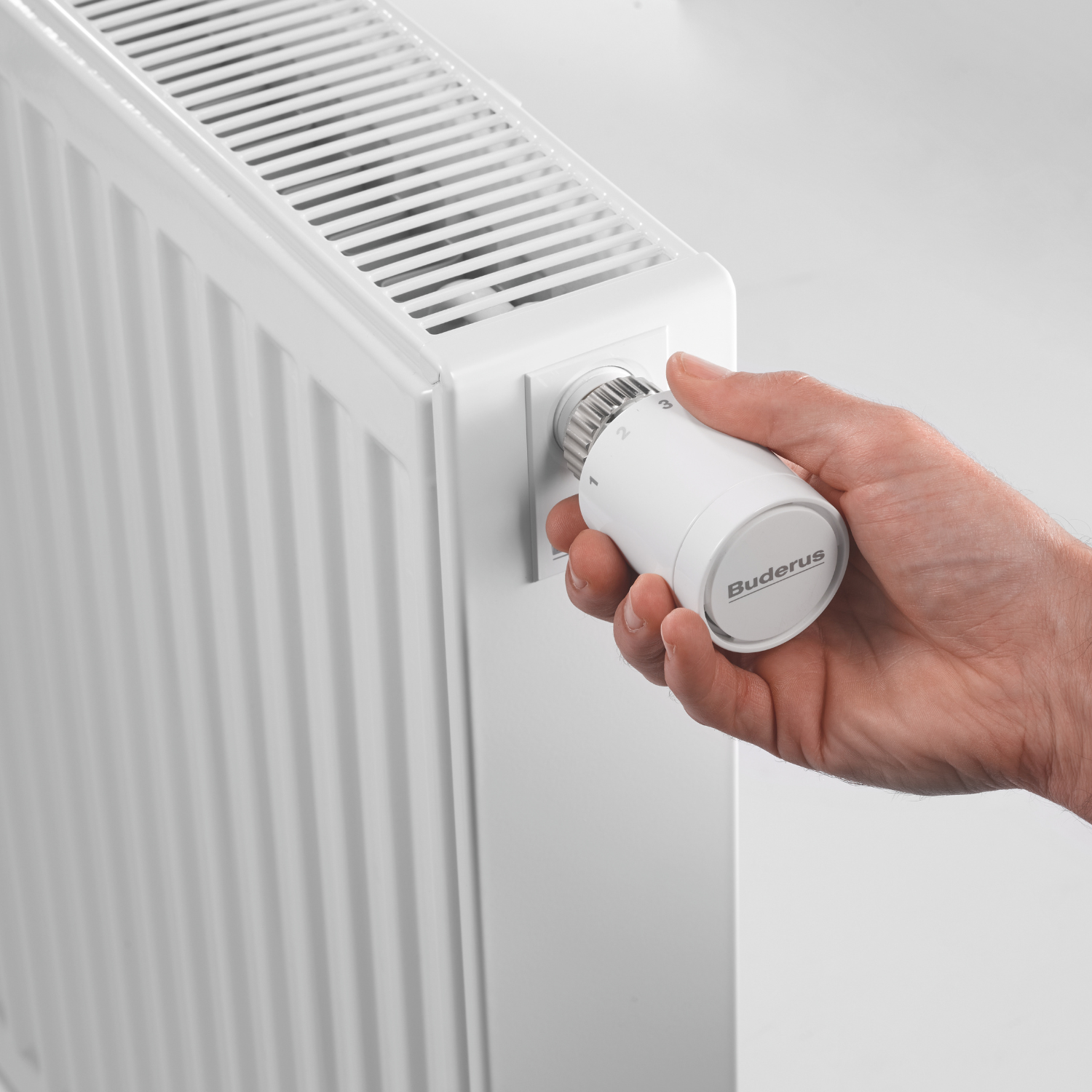

tuation. Einfache, schnelle Montage ei-
nes Fühlerelements (Thermostatkopf) mit-
tels Klemmanschluss. In Kombination mit
einem Gasfühlerelement ergibt sich über
den gesamten kv-Wert-Bereich (N-Ventil
bis zu 0,71 / U-Ventil bis zu 0,43) eine
Auslegungs-Proportional-Abweichung < 1K,
was zur Energieeinsparung beiträgt. Ge-
genüber konventionellen Einbauventilen
führt dies zu einem besseren Regelver-
halten und bis zu 5 % Energieeinsparung
nach DIN V 4701-10.
----------------------------------------

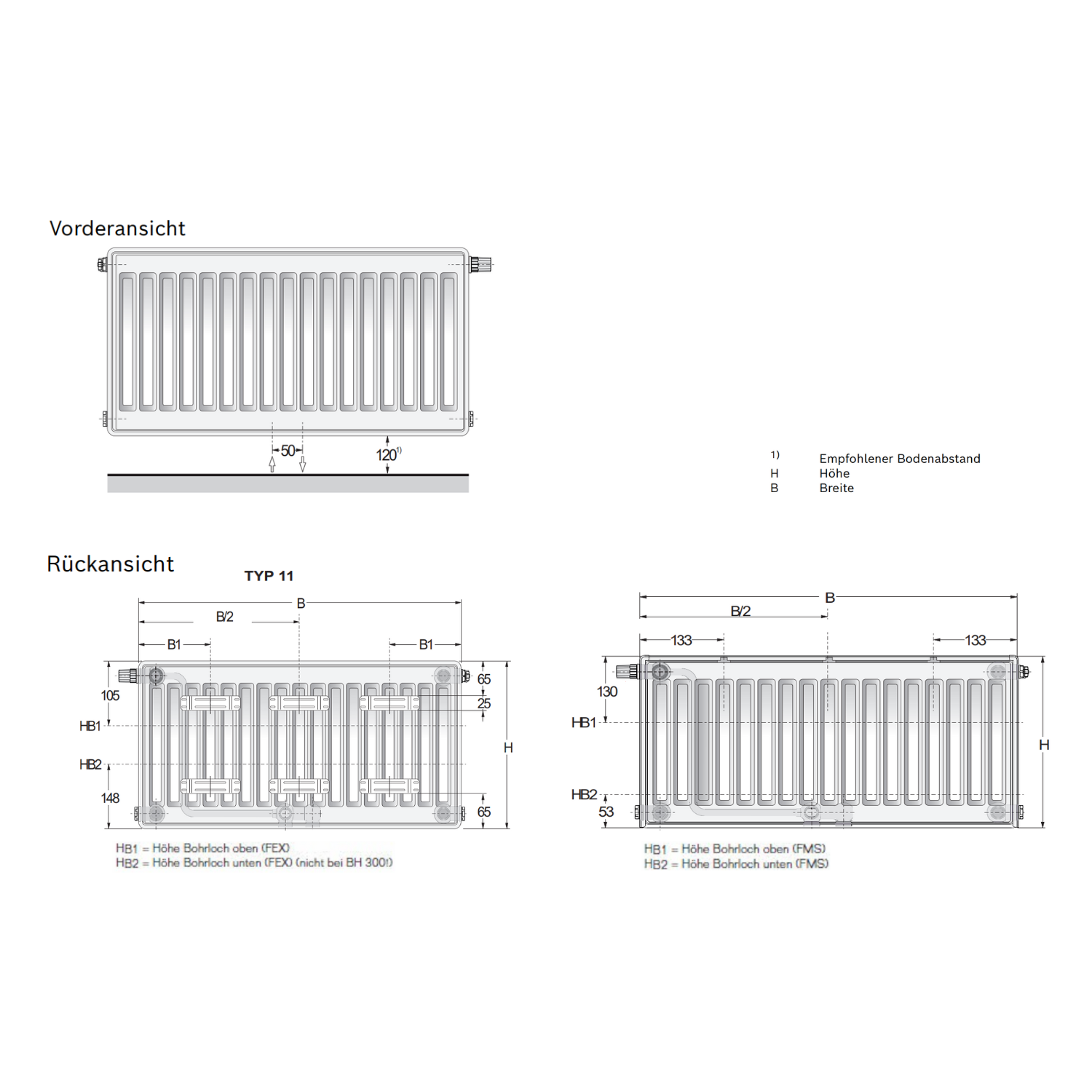

Inklusive Buderus-Montagesystem-Set FEX
(Schnellkonsolen, Schrauben, Dübel) zur
Wandmontage, welches die Anforderungs-
klassen 1 und 2 gemäß der VDI-Richtlinie
6036 erfüllt.
----------------------------------------

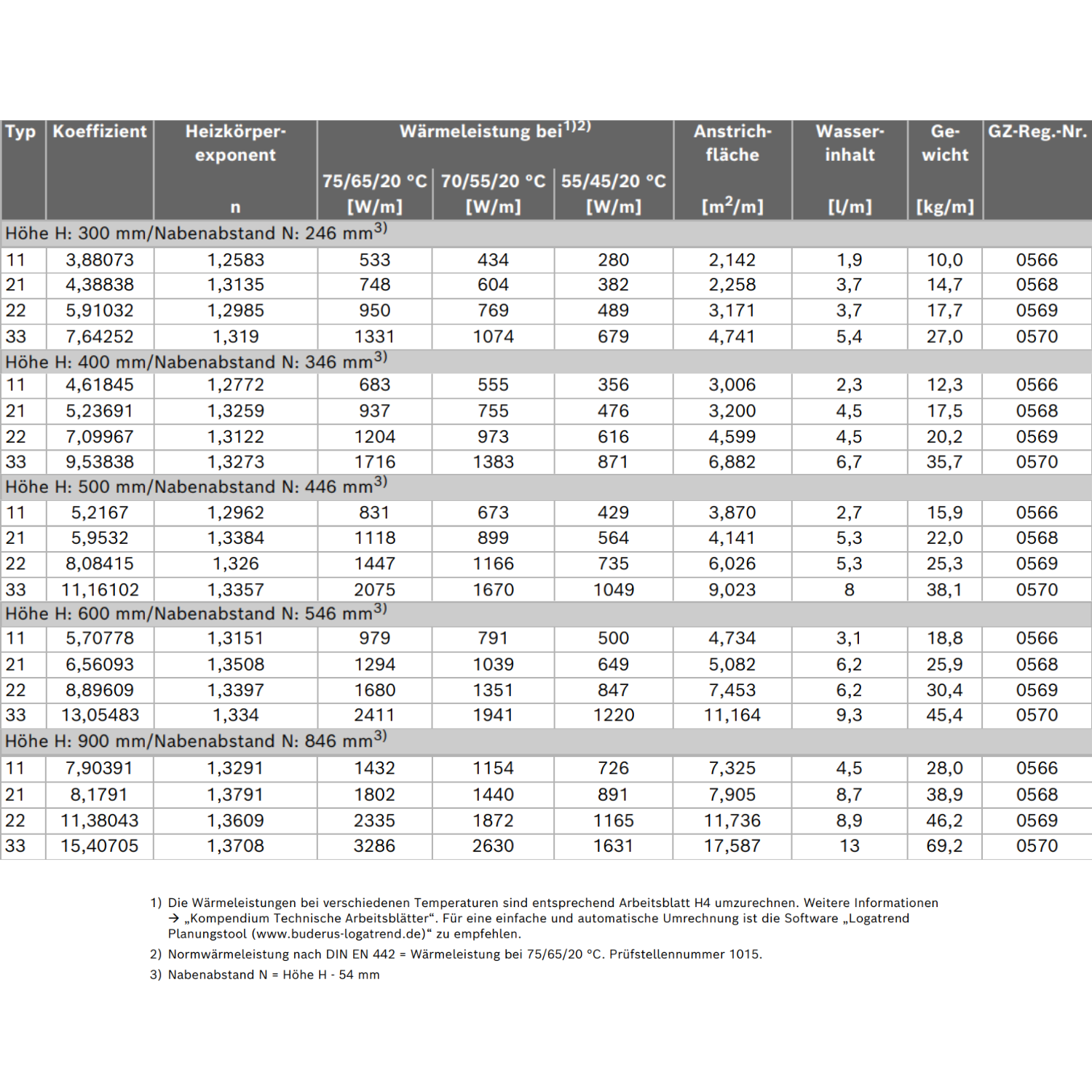

Typ: Typ 11
Betriebsdruck max: 10 bar
bei 75/65/20 C (Norm): 222 W
bei 70/55/20 C: 180 W
bei 70/55/24 C: 158 W
bei 55/45/20 C: 115 W
bei 55/45/24 C: 96 W
Bauhöhe: 300 mm
Bautiefe: 62 mm
Baulänge: 400 mm
Buderus-Artikel-Nr.: 7750200404
-
