Buderus VC-Plan Ventilheizkörper Typ 11, 21, 22 & 33 Höhe: 300 – 900 mm Länge 400-3000 mm
Artikelnummer: 7750400404
EAN: 4057749024701
Buderus Ventilheizkörper Logatrend VC-Plan inkl. Wandbefestigung
Bautyp: 11, 21, 22 oder 33
Bauhöhe: 300 - 900 mm
Baulänge: 400-3000 mm, bitte oben auswählen
Aufgrund der aktuellen Rohstofflage können die Lieferzeiten abweichen, bei Fragen können Sie uns gerne kontaktieren.
Lieferumfang:
- Logatrend VC-Plan Ventil Heizkörper (mit glatter Vorderfront) laut Ihrer Auswahl
- Blind- und Entlüftungsstopfen
- Danfoss Ventil (eingebaut)
- 2 Wandkonsolen (ab Baulänge 1800 mm = 3 Wandkonsolen im Lieferumfang)
- Bitte Ihre Telefonnummer für die Spedition mit angeben
Anschlüsse:
Standardmäßige Lieferung der VC-Plan Ventilheizkörper in rechter Ausführung. Linke Ausführung auf Nachfrage.
Vorteile und Merkmale:
- Stilvoller Flachheizkörper mit brillanter Glattlackierung der Vorderwand in flachem Design und integriertem Einbauventil
- Schnelle und einfache Montage
- Für gehobene Ansprüche in Bezug auf Design und Ästhetik durch formschöne, elegante Verkleidung in abgerundetem Stil
- Optisch sehr ansprechend durch unauffällige Rohrführung und nahezu unsichtbare Befestigung
- Sehr gutes Regelverhalten mit bis zu 5 % Energieeinsparung nach DIN 4701-10 gegenüber konventionellen Einbauventilen
- Einbauventil serienmäßig voreingestellt für bis zu 6 % Energieeinsparung durch hydraulischen Abgleich
- Anschluss des Ventilheizkörpers mit den Rohrleitungen an der Unterseite mit Klemmring-Verschraubung und Außengewinde (G 3/4 Zoll)
- Rohranschluss unten rechts
- wünschen Sie den Rohranschluss unten links ( ohne Aufpreis ), informieren Sie uns direkt im Bestellprozess ( Nachricht an Verkäufer ),
rufen uns an oder schicken uns eine Nachricht per Mail - Standardfarbe verkehrsweiß (RAL 9016)

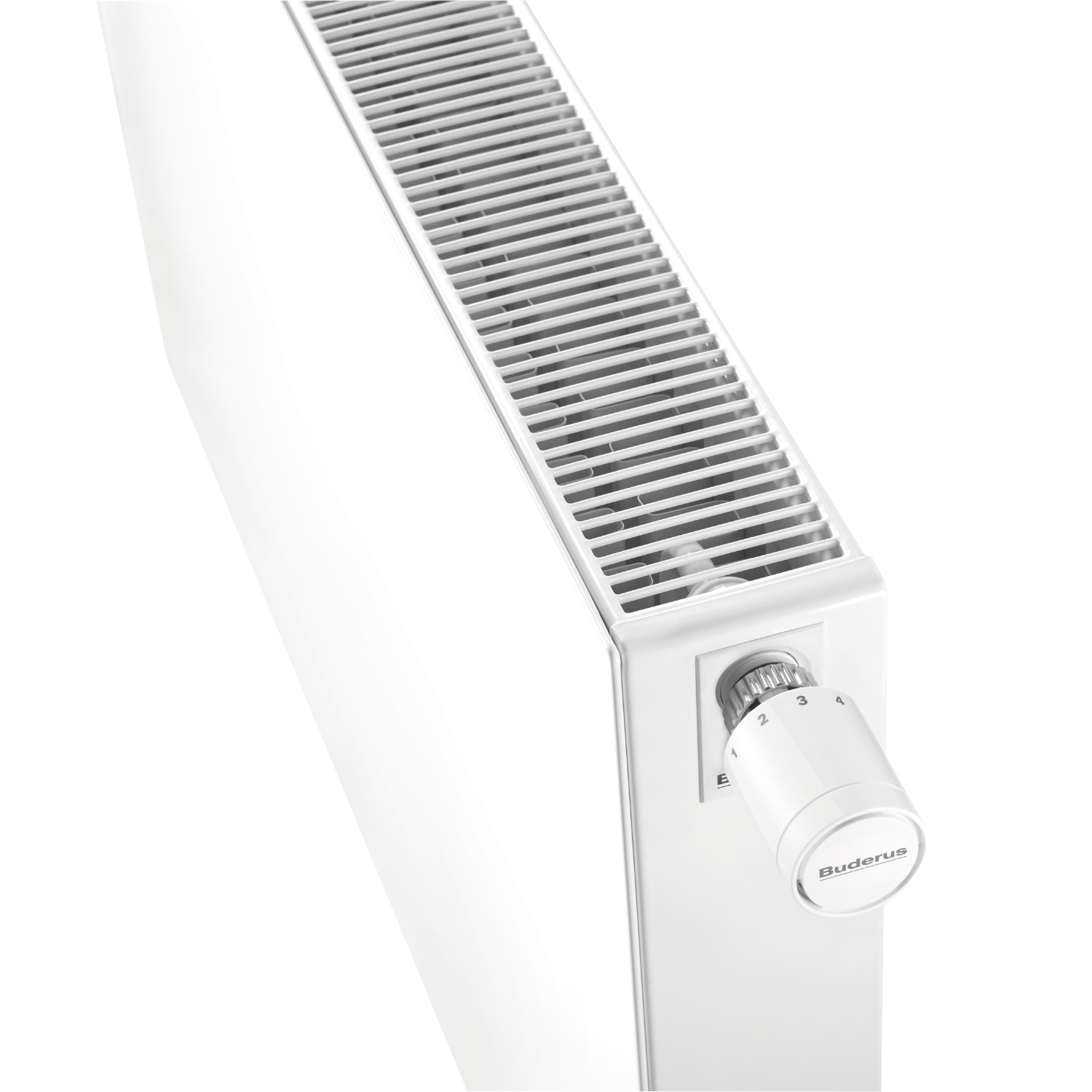

- Abdeckgitter demontierbar
- Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit
- Wärmeleistung nach DIN EN 442 geprüft und registriert
- RAL-Gütezeichen für Flachheizkörper
- Betriebsdruck max. 10 bar
- Betriebstemp. max. 120 °C
Qualität in jedem Detail
Die Buderus Flachheizkörper tragen das RAL-Gütezeichen. Es steht für eine gleichbleibend hohe Material- und Fertigungsqualität. Und alle Heizkörper werden einer Dichtheits- sowie Qualitäts-Endprüfung unterzogen. Die strenge Einhaltung überwachen unabhängige Prüfinstitute.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Buderus VC-Plan 11/300/400, R
Logatrend Flachheizkörper, FEX, Stopfen
Planer Flachheizkörper aus kaltgewalztem
Stahlblech nach EN 442 mit glatter Vor-
derwand für hohe optische Ansprüche und
mit Verkleidung in Ventilkompaktausfüh-
rung. Integrierte, rechts angeordnete
Ventilgarnitur für Zweirohrbetrieb sowie
Einbauventil, Blind- und Entlüftungs-
stopfen werkseitig eingebaut. Einrohrbe-
trieb in Verbindung mit einer Einrohr-
Bypass-Armatur. Rohrleitungsanschluss
über 2 untere G 3/4-Außengewinde nach
DIN V 3838.
Hochwertige, umweltfreundliche Lackie-
rung gemäß DIN 55900. Erhöhter Korrosi-
onsschutz durch standardmäßige Lackie-
rung in 3 Fertigungsphasen: Entfettung
sowie Phosphatierung, kataphoretische
Tauchgrundierung und anschliessende Ein-
brenn-Pulverlackierung mit hoher Kratz-
und Schlagfestigkeit in RAL 9016 ver-
kehrsweiß. Im Heizbetrieb emissionsfrei.
Heizkörper in Schrumpffolie mit Kunst-
stoff-Kantenschutzecken sowie Kartonage
als Transport- und Montageschutz ver-
packt. Vorbereitet für Buderus-Montage-
System BMSplus.
Heizkörperverkleidung bestehend aus Sei-
tenteilen sowie einfach demontierbarem
Abdeckgitter. Heizkörper entspricht den
Anforderungen der Arbeitssicherheit ge-
mäß den Richtlinien der GUV. Garantier-
ter Qualitätsstandard mit Registrierung
nach RAL-Gütezeichen RAL-RG 618. Wärme-
leistung DIN EN 442 geprüft (Prüfstel-
lennr. 1695) mit permanenter Fertigungs-
überwachung nach EN-ISO 9001.
Je nach spezifischer Wärmeleistung ist
hinsichtlich der Regelcharakteristik ei-
nes von 2 optimierten Einbauventilen
werkseitig (mit Kunststoff-Schutzkappe)
eingebaut. Der kv-Wert ist werkseitig
voreingestellt und auf die spezifische
Wärmeleistung abgestimmt. Die Voraus-
setzungen zur Förderfähigkeit bezüglich
des hydraulischen Abgleichs sind somit
erfüllt. Es ergibt sich eine optimierte
hydraulische und regelungstechnische Si-
tuation. Einfache, schnelle Montage ei-
nes Fühlerelements (Thermostatkopf) mit-
tels Klemmanschluss. In Kombination mit
einem Gasfühlerelement ergibt sich über
den gesamten kv-Wert-Bereich (N-Ventil
bis zu 0,71 / U-Ventil bis zu 0,43) eine
Auslegungs-Proportional-Abweichung < 1K,
was zur Energieeinsparung beiträgt. Ge-
genüber konventionellen Einbauventilen
führt dies zu einem besseren Regelver-
halten und bis zu 5 % Energieeinsparung
nach DIN V 4701-10.
----------------------------------------
Inklusive Buderus-Montagesystem-Set FEX
(Schnellkonsolen, Schrauben, Dübel) zur
Wandmontage, welches die Anforderungs-
klassen 1 und 2 gemäß der VDI-Richtlinie
6036 erfüllt.
----------------------------------------
Typ: Typ 11
Betriebsdruck max: 10 bar
bei 75/65/20 C (Norm): 215 W
bei 70/55/20 C: 176 W
bei 70/55/24 C: 155 W
bei 55/45/20 C: 114 W
bei 55/45/24 C: 95 W
Bauhöhe: 300 mm
Bautiefe: 63 mm
Baulänge: 400 mm
Buderus-Artikel-Nr.: 7750400404
-
