Viessmann Vitocal 250-A Hybrid A06 230V AF – Luft/Wasser-Wärmepumpe Paket 5,6 kW (Monoblock)

Das Paket Vitocal 250-A Hybrid A06 230V AF von Viessmann ist eine moderne Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizen, Kühlen und Trinkwassererwärmung. Dank DC-Inverter-Technologie arbeitet das System besonders effizient im Teillastbetrieb und erreicht eine maximale Vorlauftemperatur von bis zu 70 °C bei -10 °C Außentemperatur – ideal für Neubau und Modernisierung.

Als Hybrid-Variante (IDU-A Hybrid) ist die Anlage für die Einbindung eines zusätzlichen Wärmeerzeugers (z. B. Gas- oder Ölkessel) vorbereitet. Die AF-Ausführung (Antifreeze) bietet erhöhte Betriebssicherheit für frostgefährdete Anlagenbereiche.

Ihre Vorteile auf einen Blick

• 5,6 kW Heizleistung bei A-7/W35 – passend für effiziente Einfamilienhäuser
• Natürliches Kältemittel R290 mit extrem niedrigem GWP (0,02)
• Reversibel: Heizen und aktives Kühlen in einem System
• Hydro AutoControl für selbstoptimierende Volumenstromregelung
• Leiser Betrieb dank Advanced acoustics design+ (AAD+)
• Hybrid Pro Control zur Einbindung zusätzlicher Wärmeerzeuger
• Smart & vernetzt mit ViCare App, ViGuide, WLAN & LAN
• Schutz der Anlage durch Heizungsfilter Dirtstop XL

Systemaufbau

Die Vitocal 250-A Hybrid besteht aus einer Außeneinheit (ODU 250-A AWMOF-251.A1.06-230V-V002) und einer Inneneinheit IDU-A Hybrid. Die Verbindung erfolgt über wasserführende Verbindungsleitungen (bauseits) sowie passende Anschluss-Sets (Zubehör). Die Außeneinheit wird auf einer Boden- oder Wandkonsole montiert, die Inneneinheit ist wandhängend ausgeführt.

Technische Daten – Leistung & Effizienz

Heizleistung / COP

• A2/W35: 3,1 kW | 0,78 kW Leistungsaufnahme | COP 4,0
• A7/W35: 4,8 kW | 0,94 kW Leistungsaufnahme | COP 5,1
• A-7/W35: 5,6 kW | 1,87 kW Leistungsaufnahme | COP 3,0

Kühlen / EER

• A35/W18: 5,0 kW | 1,14 kW Leistungsaufnahme | EER 4,4

Betriebsgrenzen

• Heizbetrieb: -20 °C bis +40 °C
• Kühlbetrieb: +15 °C bis +45 °C
• Max. Vorlauftemperatur: 70 °C

Kältemittel & Umweltkennwerte

• Kältemittel: R290 (Propan)
• Füllmenge: 1,2 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,000024 t

Sicherheitshinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3). Arbeiten am Kältekreis dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Hydraulik & Regelung (IDU-A Hybrid)

• Hydro AutoControl mit integrierter Hydraulik
• Abtaupuffer: 16 l
• Hocheffizienz-Umwälzpumpe (PWM): 60 W | EEI 0,2
• Heizwasser-Durchlauferhitzer: 8 kW
• 4/3-Wege-Ventil, Sicherheitsventil, Bypassfunktion
• Integrierter Wasserdrucksensor
• Außentemperatursensor (leitungsgebunden)

Regelung & Bedienkomfort

• 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
• Inbetriebnahme-Assistent & Energieverbrauchsanzeige
• Zeitprogramme für Heizen/Kühlen, Warmwasser & Zirkulation
• Party-, Ferien- und Ferien-Zuhause-Programme
• Estrichtrocknung & automatische Sommer-/Winterzeitumstellung
• Smart Grid (EVU-Sperre, geräuschreduzierter Betrieb, Notbetrieb)
• Hybrid Pro Control für zusätzlichen Wärmeerzeuger (Zubehör)

Elektrische Daten

Außeneinheit

• Nennspannung Verdichter: 1/N/PE 230 V / 50 Hz
• Anlaufstrom Verdichter: < 10 A

Inneneinheit

• Nennspannung Regelung: 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Sekundärpumpe A1: 60 W | EEI 0,2

Schall & Abmessungen

Schallleistungspegel

• Außen: 47 dB
• Innen: 40 dB

Abmessungen & Gewicht

• Außeneinheit: 600 × 1144 × 841 mm | 162 kg
• Inneneinheit: 360 × 600 × 920 mm | 57 kg

Anschlüsse (abhängig vom gewählten Zubehör)

• Heizwasservorlauf/-rücklauf: CU 28 × 1 oder G 1 1/4
• Speicher-Wassererwärmer: CU 22 × 1 oder G 1
• Externer Wärmeerzeuger: CU 28 × 1 oder G 1 1/4
• Zulässiger Betriebsdruck: 3 bar
• Max. externer Druckverlust: 600 mbar bei 1000 l/h

Energieeffizienz (ErP – Auszug)

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
• ηs bis: 183 %
• Wärmenennleistung: 5 kW
• Jährlicher Energieverbrauch: 2373 kWh
• Schallleistungspegel (ErP): außen 47 dB | innen 40 dB

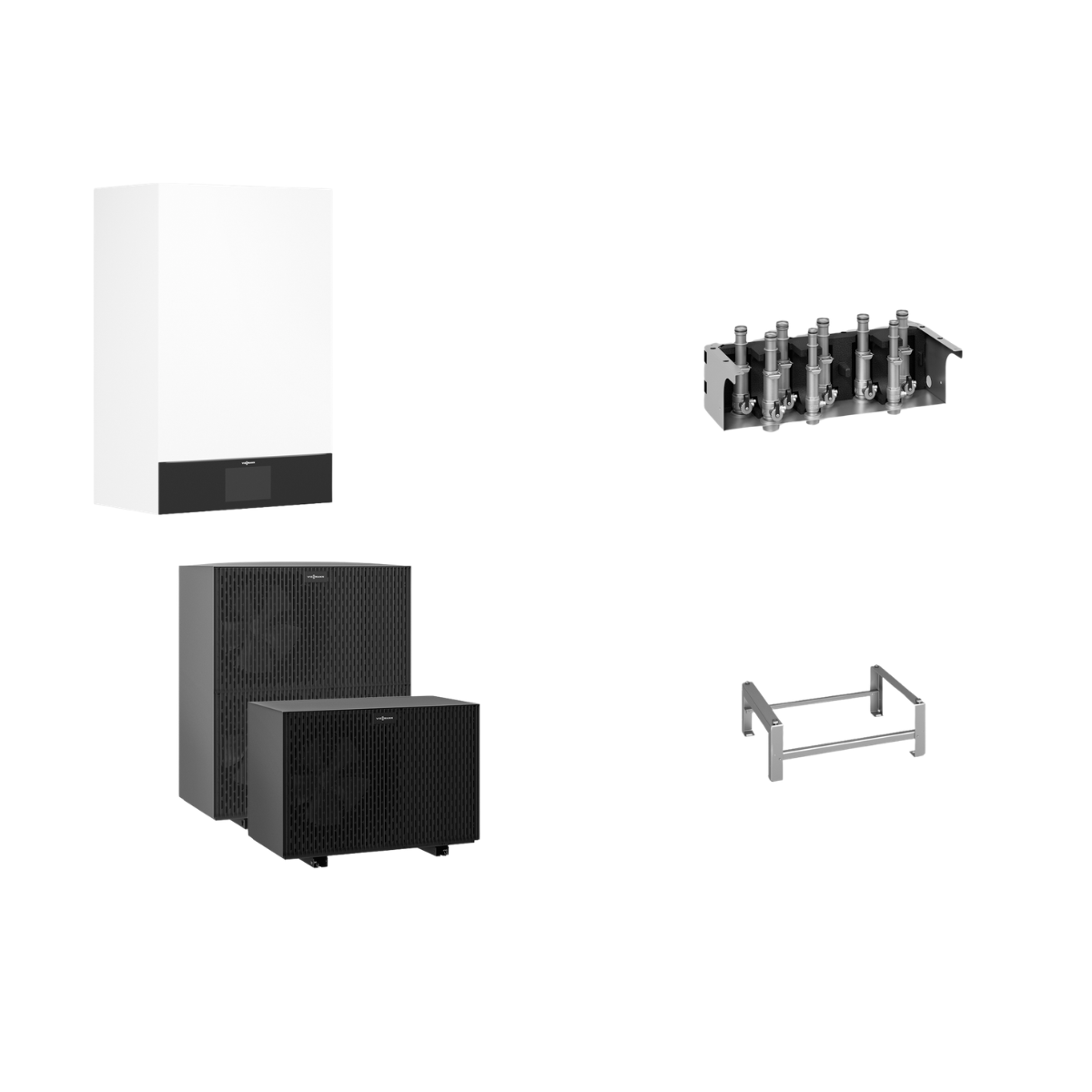

Lieferumfang (Paket Vitocal 250-A Hybrid A06 230V AF)

• 1 × Viessmann Vitocal 250-A Hybrid A06 230V V113 (Art.-Nr. Z032555)
• 1 x Viessmann Vitoset Aqua 19D Enthärtungsanlage (Art.-Nr. Z024763)
• 1 × Montagehilfe Comfort 600 mm (Art.-Nr. 3210506)
• 1 × Konsole für Bodenmontage 566 mm (Art.-Nr. ZK06013)
• 1 × Tauchtemperatursensor NTC 10 kOhm (Art.-Nr. 7438702)
• 1 × Heizungsfilter Dirtstop XL 1 1/4" (Art.-Nr. 3203050)
• 1 × Viessmann ViGuide Pro 12 Monate Permanentinspektion (Art.-Nr. 7970102)

Hinweise zur Installation

• Außeneinheit auf Boden- oder Wandkonsole montieren
• Inneneinheit wandhängend installieren
• Wasserführende Verbindungsleitungen bauseits
• Hybridbetrieb mit zusätzlichem Wärmeerzeuger möglich (Zubehör erforderlich)
