Viessmann Vitocal 150-A 6,5 kW Monoblock Luft/Wasser-Wärmepumpe Antifreeze Variante
Artikelnummer:
EAN:
SKU:
Z032197
246335
Lieferzeit:
EEK:
Versandkosten:
Montag bis Freitag 08:00 - 17:00 Uhr
Viessmann Vitocal 150-A A08 V105 – 6,5 kW Monoblock-Luft/Wasser-Wärmepumpe mit Antifreeze-Funktion
Die Viessmann Vitocal 150-A A08 V105 ist eine modulierende 6,5 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Dank DC-Invertertechnik passt sie ihre Leistung stufenlos an den tatsächlichen Wärmebedarf an und passt ihre Leistung im Teillastbereich an – ideal für moderne Einfamilienhäuser im Neubau und in der Sanierung. Das Kältemittel R290 ermöglicht Vorlauftemperaturen bis 70 °C.
Zu den technischen Kennwerten gehören ein COP von 4,7 (A7/W35) und die raumheizungsbezogenen Effizienzwerte ηs nach ErP. Das CO₂-Äquivalent ist in den technischen Daten angegeben. Die integrierte Antifreeze-Ausstattung mit Ventilatorringheizung und Begleitheizung der Kondenswasserwanne unterstützt den Betrieb bei niedrigen Außentemperaturen. ViCare, ViGuide und Smart-Grid-Funktionen stehen für Bedienung, Monitoring und Systemintegration zur Verfügung.
Technische Kerndaten
| Baugröße / Variante | 08 / V105 |
| Systemtyp | Luft/Wasser-Wärmepumpe in Monoblock-Bauweise |

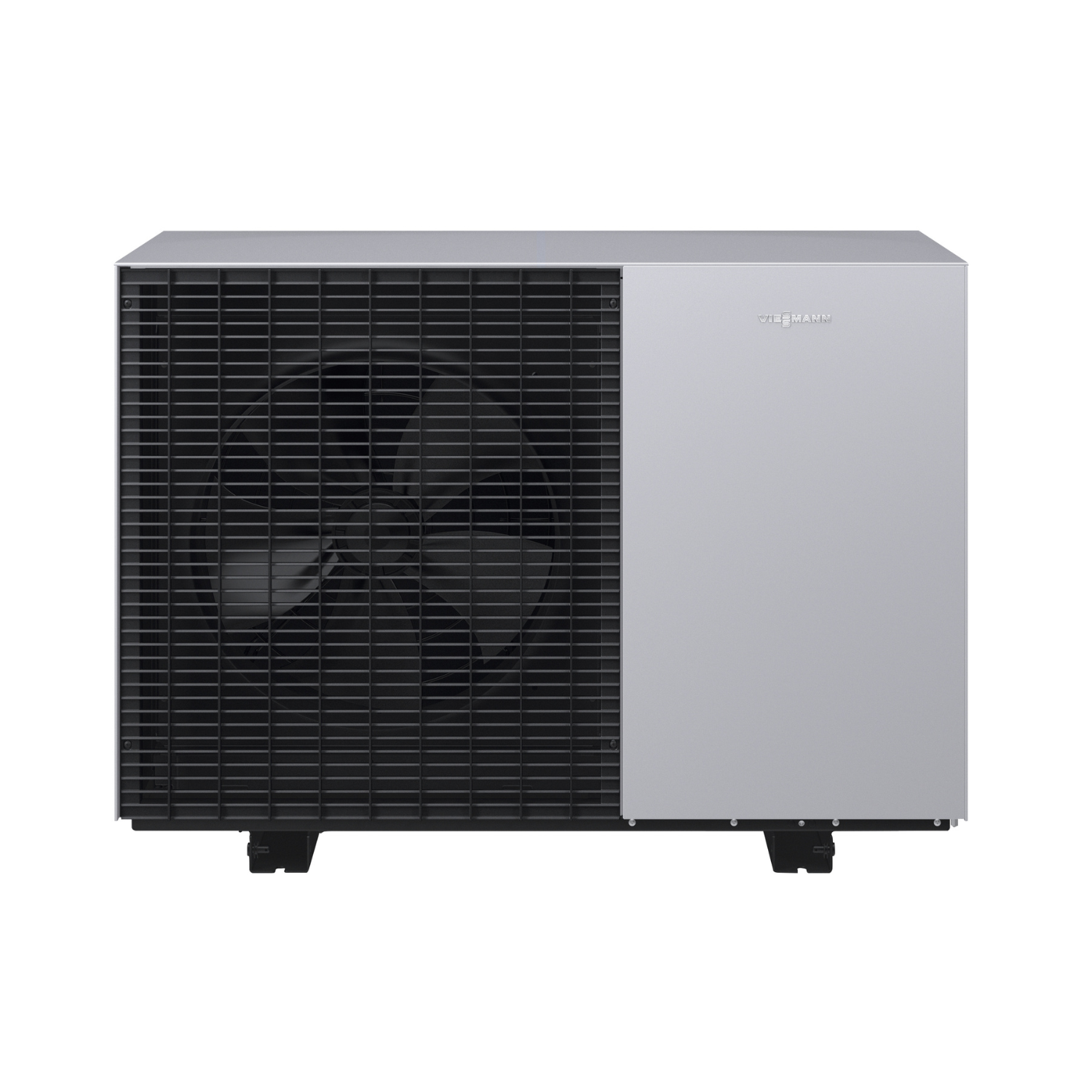

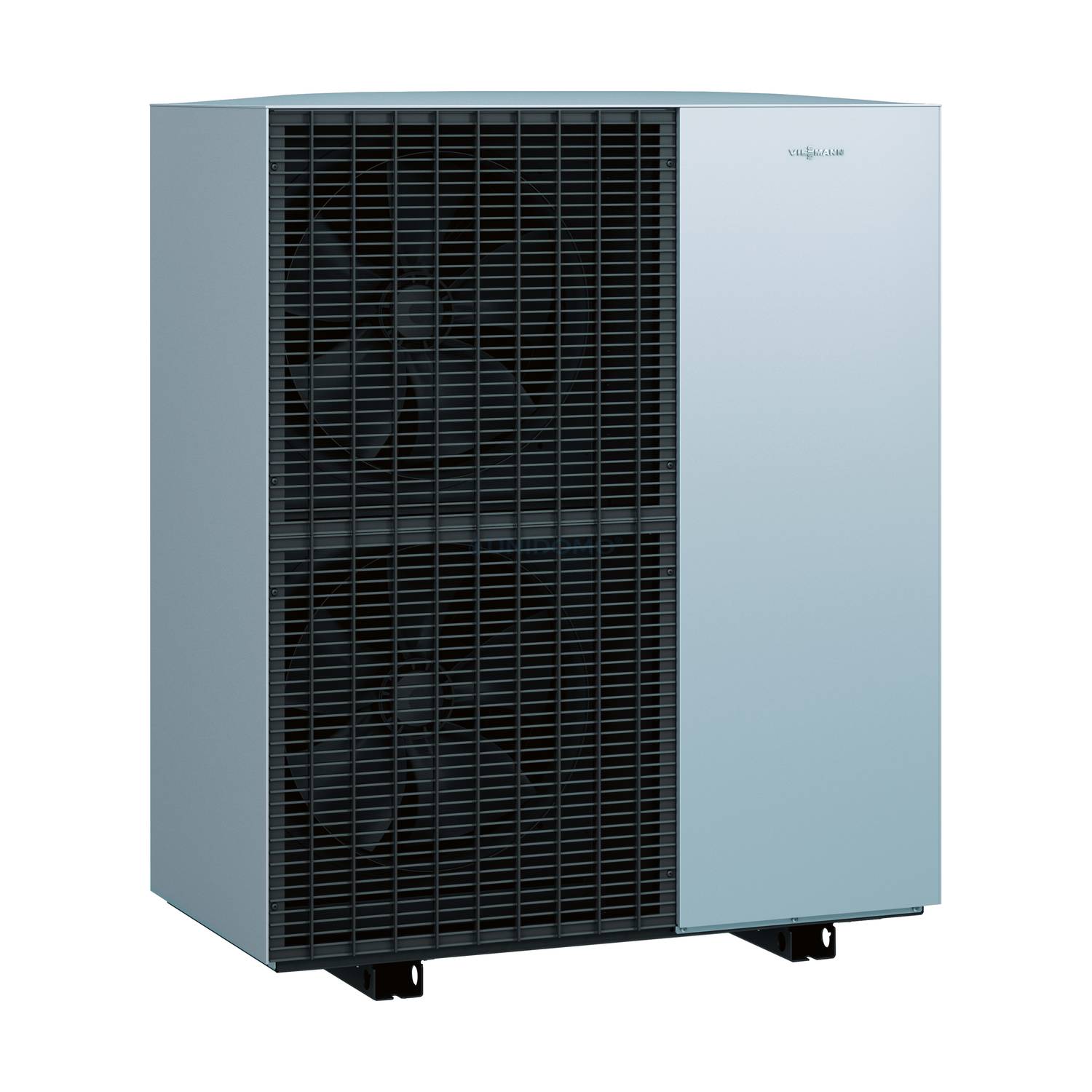

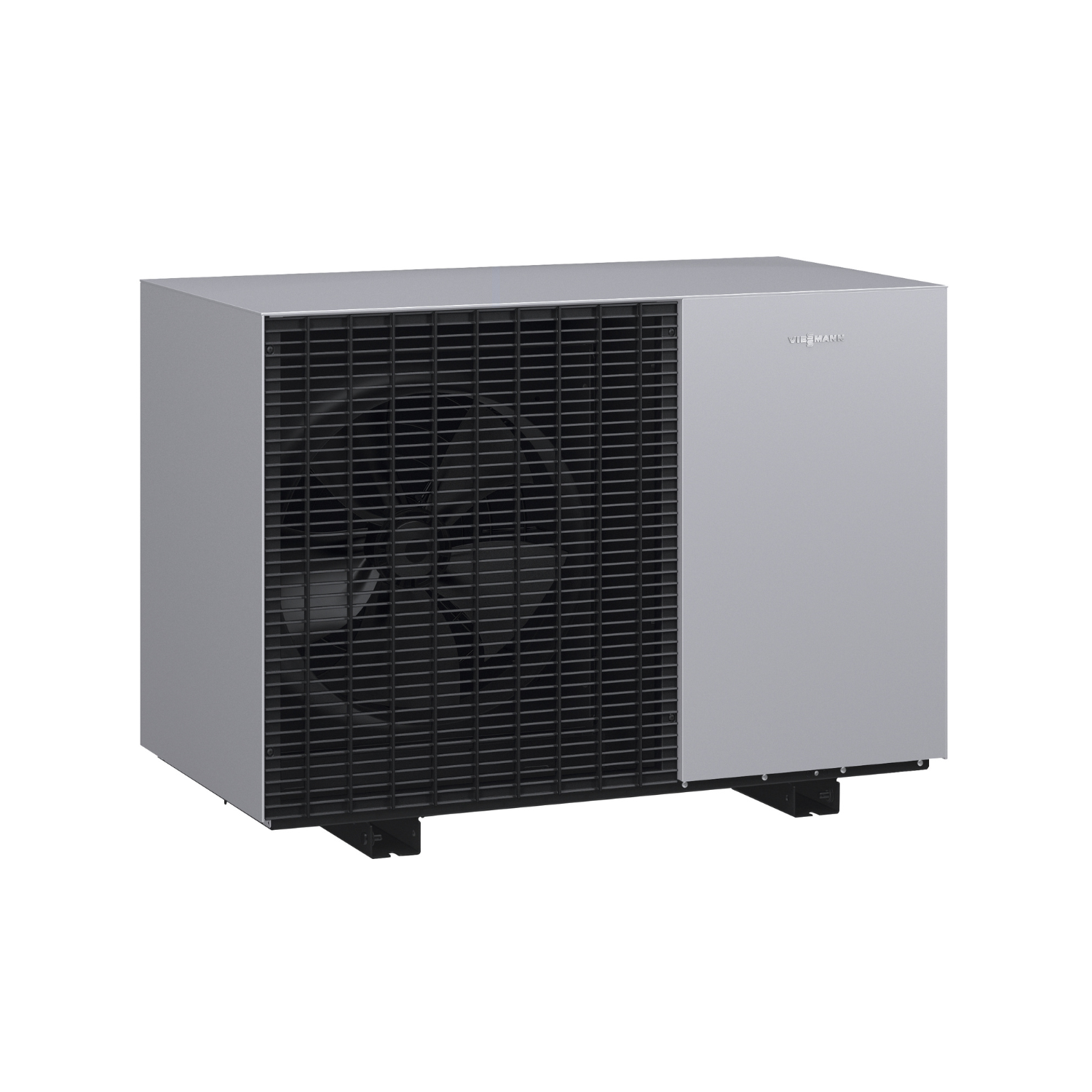

| Außeneinheit | ODU 150-A AWMOF-151.A1.08-230V-V002 |

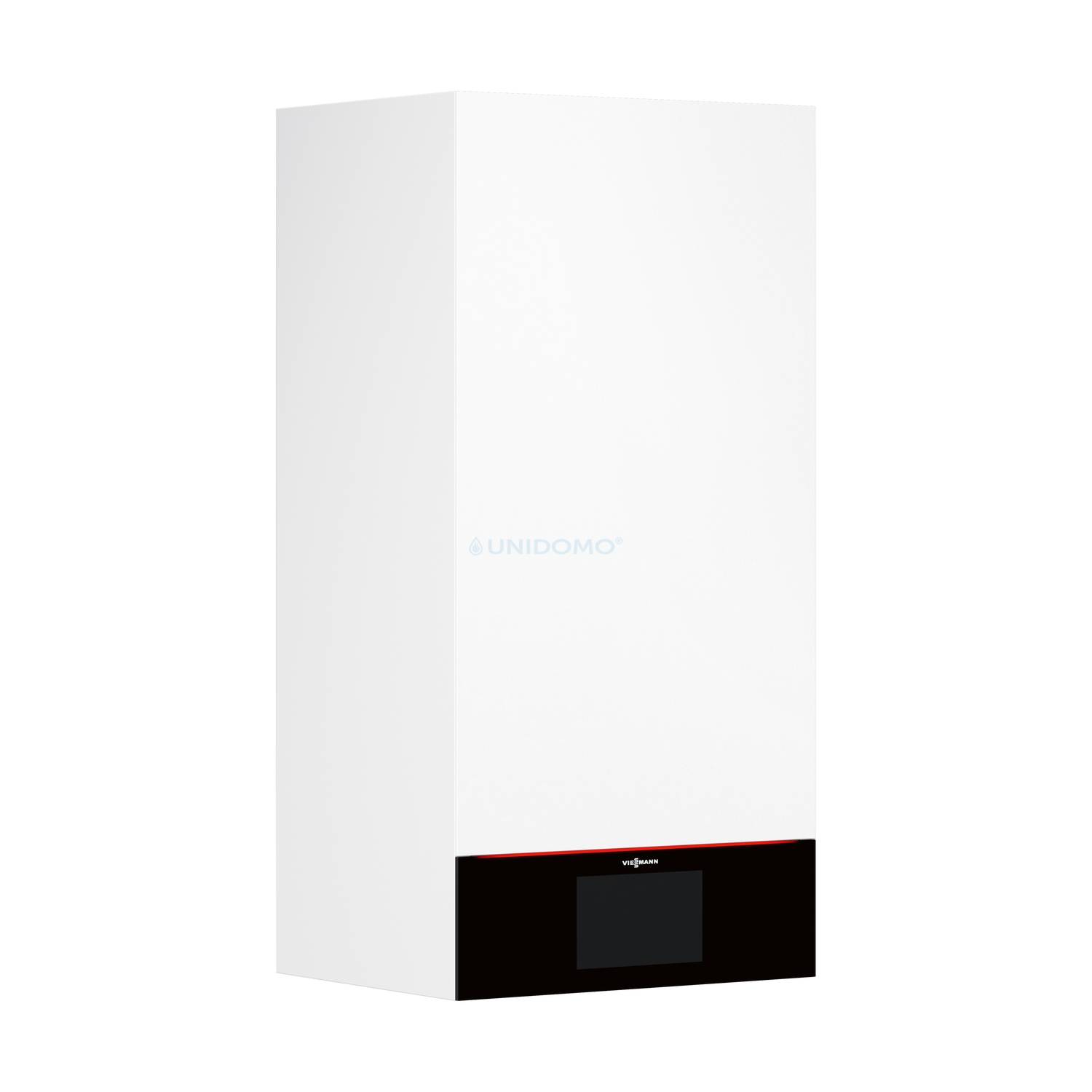

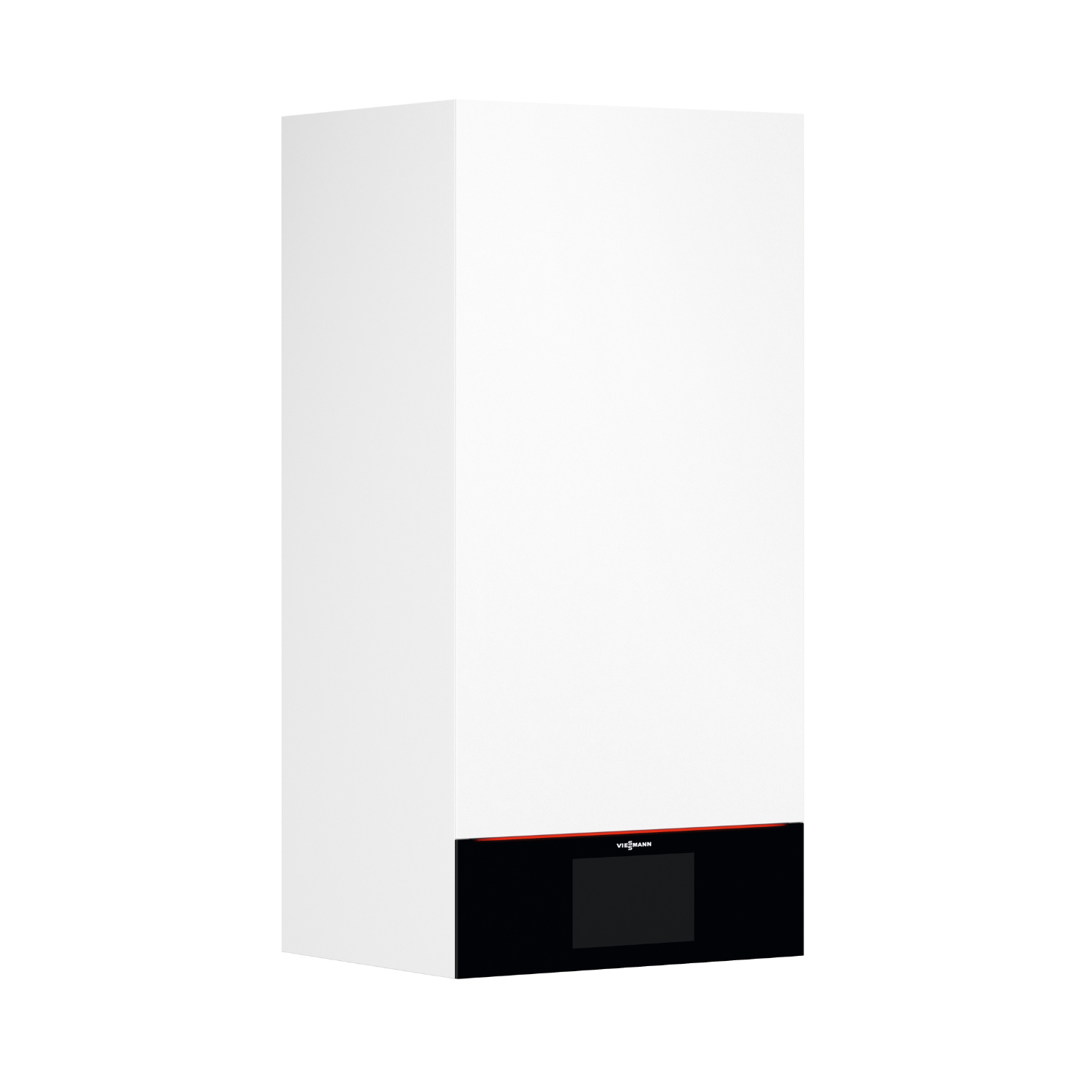

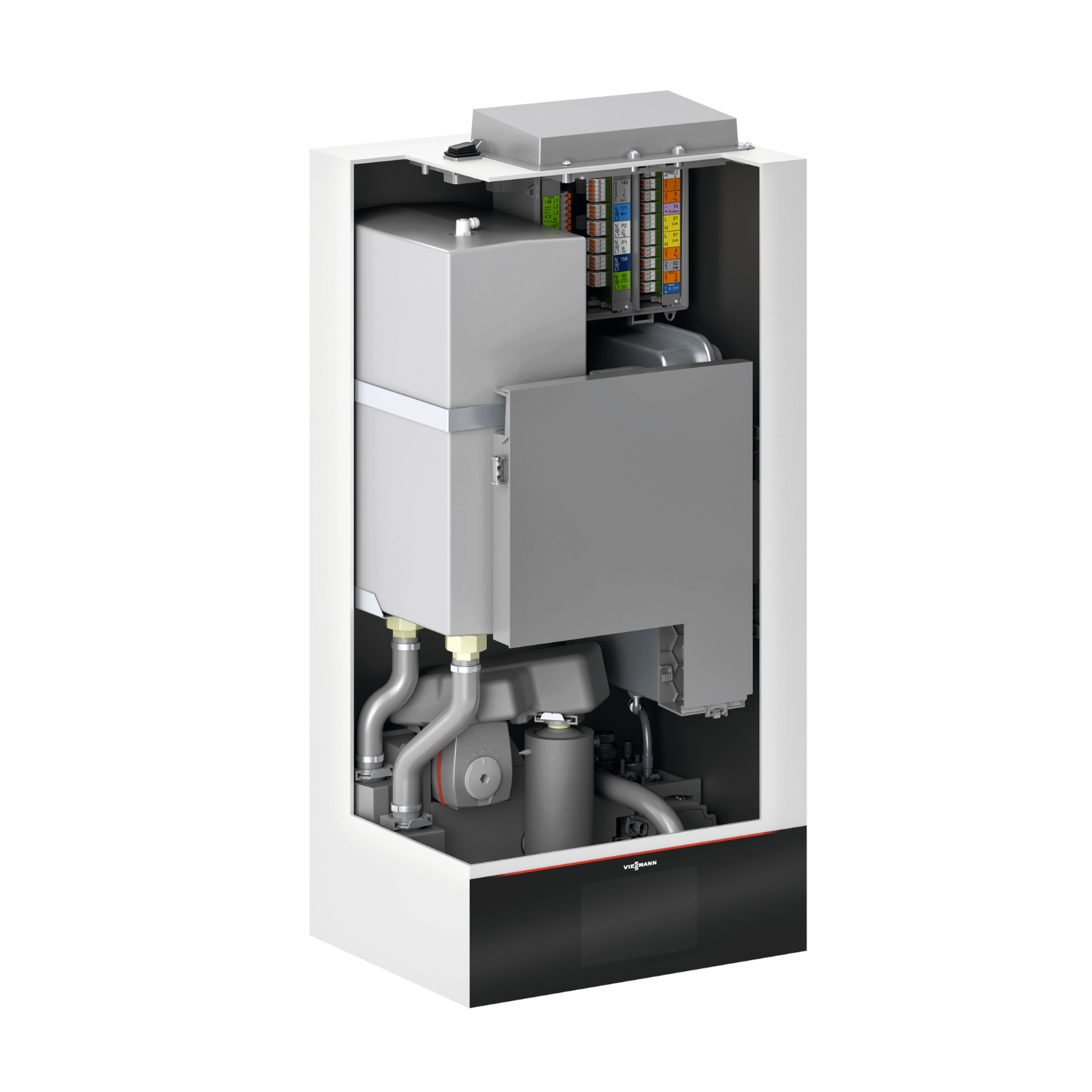

| Inneneinheit | IDU-A |
| Betriebsarten | Heizen, aktives Kühlen, Trinkwassererwärmung |
| Max. Vorlauftemperatur | 70 °C (bei −10 °C Außentemperatur) |

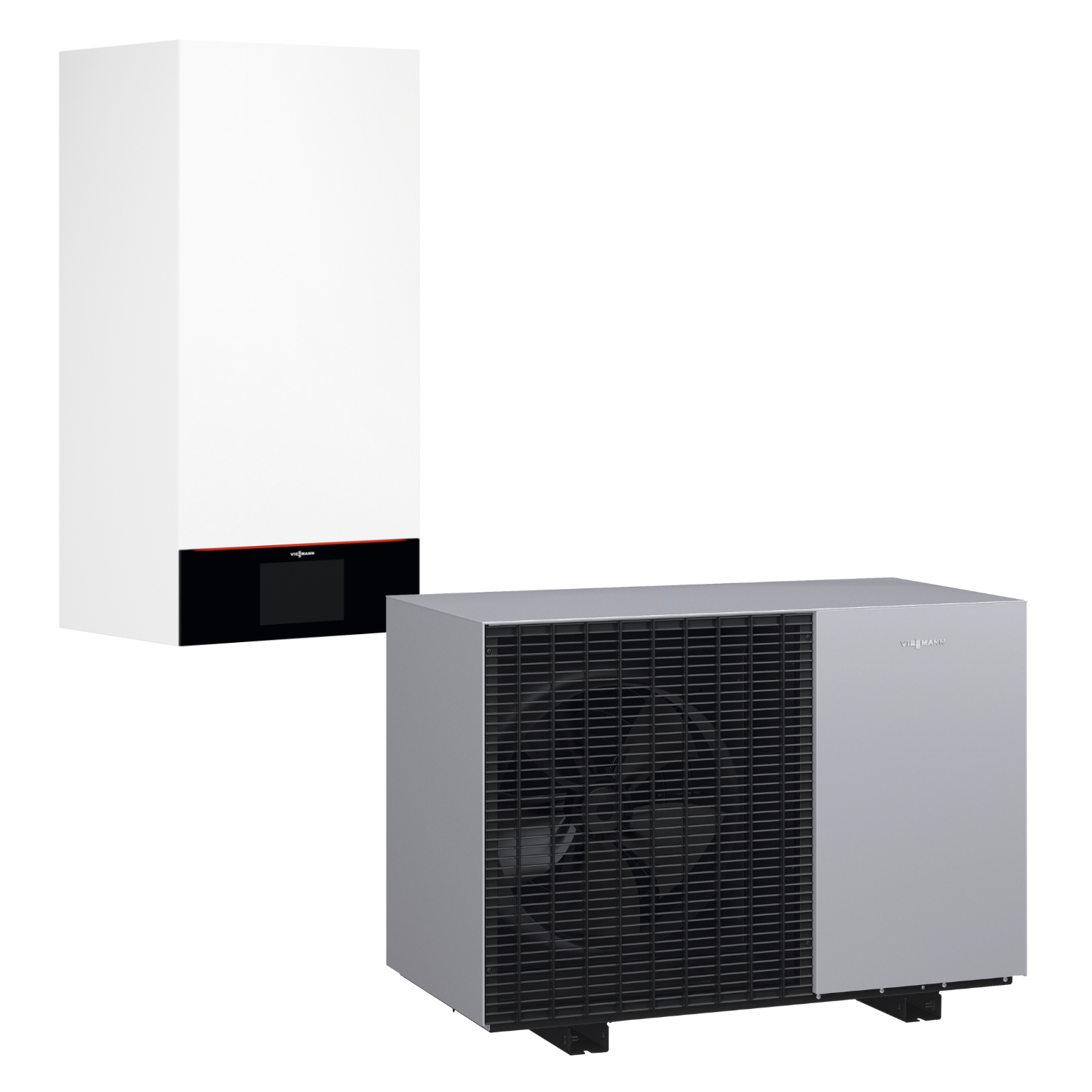

Außen- und Inneneinheit bilden ein abgestimmtes System mit integrierter Hydraulik, Pumpe, Sicherheitsarmaturen und moderner Regelungstechnik für bis zu vier Heiz-/Kühlkreise.
Leistungsdaten und COP/EER
| Betriebspunkt | Nenn-Wärme-/Kühlleistung | Elektr. Leistungsaufnahme | COP / EER |
| A2/W35 | 4,0 kW | 1,08 kW | COP 3,7 |
| A7/W35 | 5,6 kW | 1,19 kW | COP 4,7 |
| A−7/W35 | 6,5 kW | 2,41 kW | COP 2,7 |
| A35/W18 (Kühlen) | 6,0 kW | 1,54 kW | EER 3,9 |
Die Kennzahlen zeigen die Leistungswerte über den relevanten Arbeitspunktbereich.
Hydraulik, Einsatzgrenzen und Regelung
| Lufteintrittstemperatur Heizen | −20 bis 40 °C |
| Lufteintrittstemperatur Kühlen | 15 bis 45 °C |
| Max. Vorlauftemperatur | 70 °C |
| Zulässiger Betriebsdruck | 3 bar (0,3 MPa) |
| Max. externer Druckverlust RFH @ 1000 l/h | 600 mbar (60 kPa) |
| Regelungsfunktionen | Witterungsgeführt, Zeitprogramme, Estrichtrocknung, Party-/Ferienmodus, Smart-Grid, EVU-Sperre, Notbetrieb |

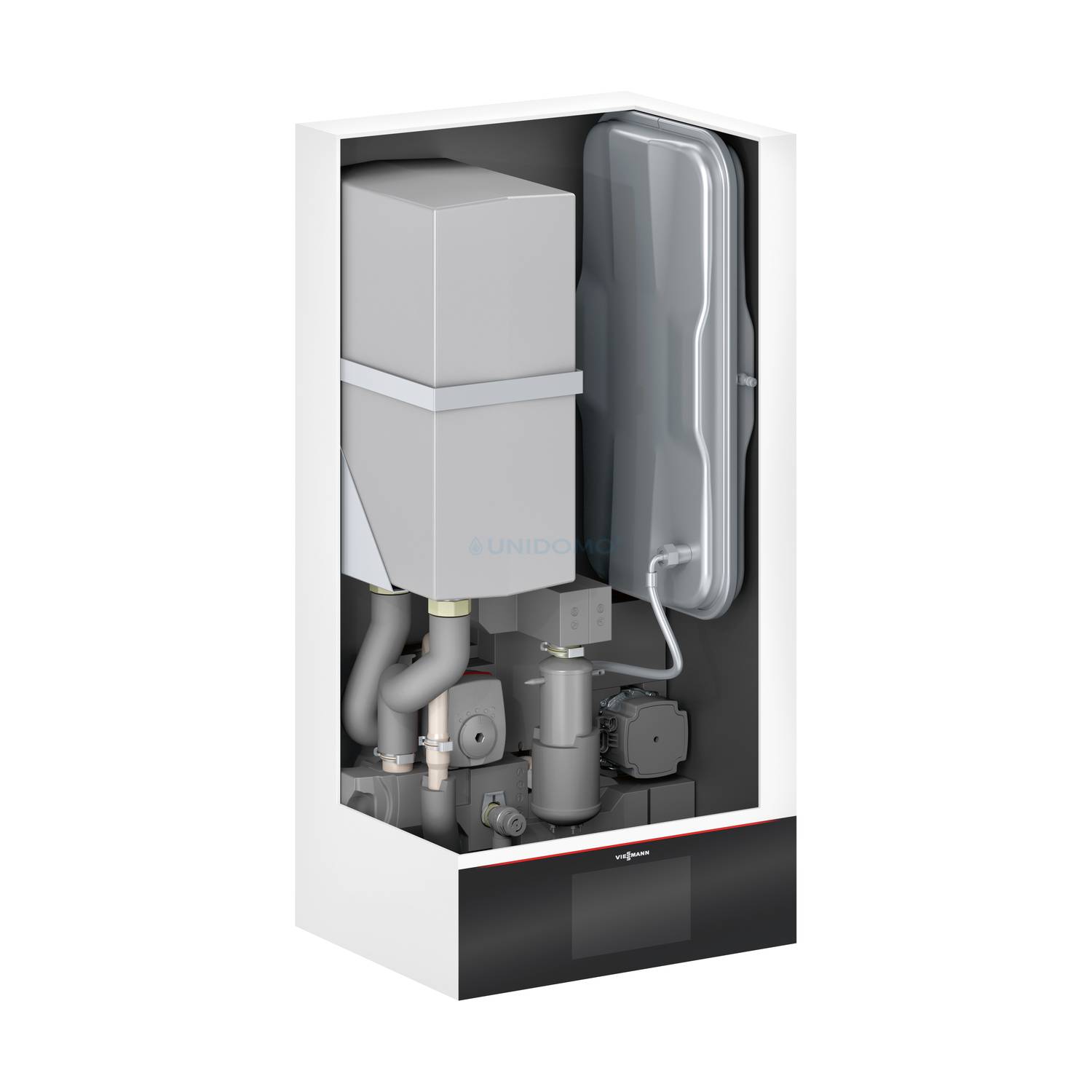

Die Hydro AutoControl-Hydraulik stellt die notwendige Umlaufmenge für Abtauvorgänge sicher und reduziert den Abstimmungsaufwand bei Planung und Installation.
Kältemittelkennwerte
| Kältemittel | R290 (Propan), Sicherheitsgruppe A3 |
| Kältemittelfüllmenge | 1,2 kg |
| GWP (Global Warming Potential) | 0,02 |
| CO₂-Äquivalent | 0,000024 t |
Hinweis: Arbeiten am in der Außeneinheit integrierten Kältekreis dürfen aus Sicherheitsgründen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Elektrische Werte
| Verdichter (Außeneinheit) | 1/N/PE 230 V, 50 Hz; Anlaufstrom < 10 A |
| Regelung (Inneneinheit) | 1/N/PE 230 V, 50 Hz; Absicherung intern T 6,3 A |
| Sekundärpumpe A1 (PWM) | 60 W; Energieeffizienzindex EEI 0,2 |
| Sekundärpumpe A2 (PWM) | |
| Weitere Versorgungsmöglichkeiten | 1/N/PE 230 V oder 3/N/PE 400 V (systemseitig) |
Die elektrische Auslegung ist auf eine einfache Einbindung in gängige Hausinstallationen ausgelegt und bietet ausreichend Leistungsreserve für den Wärmepumpenbetrieb.
Schall, Abmessungen und Anschlüsse
| Schallleistungspegel Außen / Innen | 51 dB / 40 dB |
| Außeneinheit (L × B × H) | 600 × 1144 × 841 mm; 162 kg |
| Inneneinheit (L × B × H) | 360 × 450 × 920 mm; 47 kg |
| Heizwasservorlauf / -rücklauf | CU 28 × 1 oder G 1 1/4 |
| Speicher-Vorlauf / -Rücklauf | CU 22 × 1 oder G 1 |
Das Advanced Acoustics Design+ (AAD+) minimiert Schallemissionen – ein Plus bei dichter Bebauung oder strengen Schallschutzanforderungen.
ErP und ηs (raumheizungsbezogene Leistungsdaten)
| ErP-Raumheizungs-Energieeffizienzklasse | A+++ / A++ |
| ηs Raumheizung (A+++) | 175 % (6 kW, 3012 kWh/Jahr) |
| ηs Raumheizung (A++) | 137 % (6 kW, 3648 kWh/Jahr) |
| Weitere ErP-Profile | 143 % (8 kW, 5174 kWh), 121 % (7 kW, 5903 kWh), 238 % (4 kW, 849 kWh), 166 % (4 kW, 1159 kWh) |
| Energieeffizienz Verbund (Heizung) | 139 % – ErP-Energieeffizienzklasse Verbund: A++ |
Die hohen ηs-Werte dokumentieren die ErP-Kennwerte und sind ein wichtiges Argument bei der Wirtschaftlichkeitsbetrachtung und möglichen Förderanträgen.
Lieferumfang
- ODU 150-A AWMOF-151.A1.08-230-V002 (Pos. 0010, 7988247)
- IDU-A AWMIW.A1.19-V052 (Pos. 0020, 7974983)
- TU-Set Vitocal 150-A (Pos. 0030, 7055258)
- Beipack Elektrik ODU230V (Pos. 0040, 7977219)
Alle Komponenten sind werkseitig aufeinander abgestimmt, was Planung, Installation und Inbetriebnahme deutlich vereinfacht.
Vorteile auf einen Blick
- Invertertechnik im Teillastbetrieb
- Hohe Vorlauftemperaturen bis 70 °C – ideal für Modernisierung mit Heizkörpern
- R290-Kältemittel mit GWP und CO₂-Äquivalent

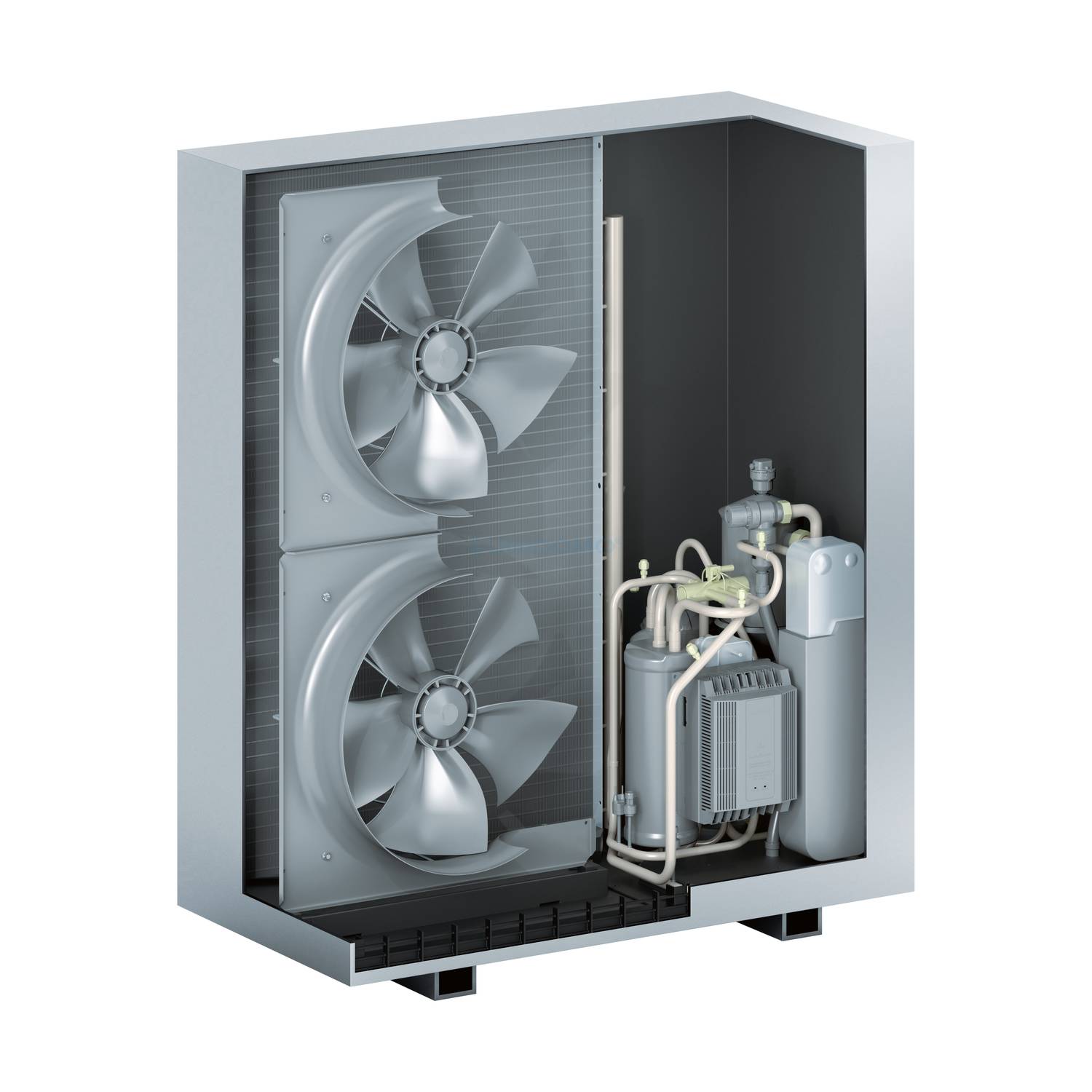

- Antifreeze-Ausstattung (Ventilatorringheizung, Begleitheizung) für sicheren Winterbetrieb
- Leiser Betrieb dank Advanced Acoustics Design+ – geeignet für dichte Wohngebiete
- Komfortable Regelung mit 7"-Touchdisplay, ViCare, ViGuide und Smart-Grid-Funktionen
Fazit: Diese Vitocal 150-A A08 V105 verbindet Leistungskennwerte, durchdachte Hydraulik und leisen Betrieb mit dem Kältemittel R290 – eine überzeugende Lösung für Heiz- und Kühlsysteme.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
