Viessmann Vitoset Sicherheitscenter mit 12 l Membran-Ausdehnungsgefäß

Viessmann Vitoset Sicherheitscenter mit 12 l Membran-Ausdehnungsgefäß

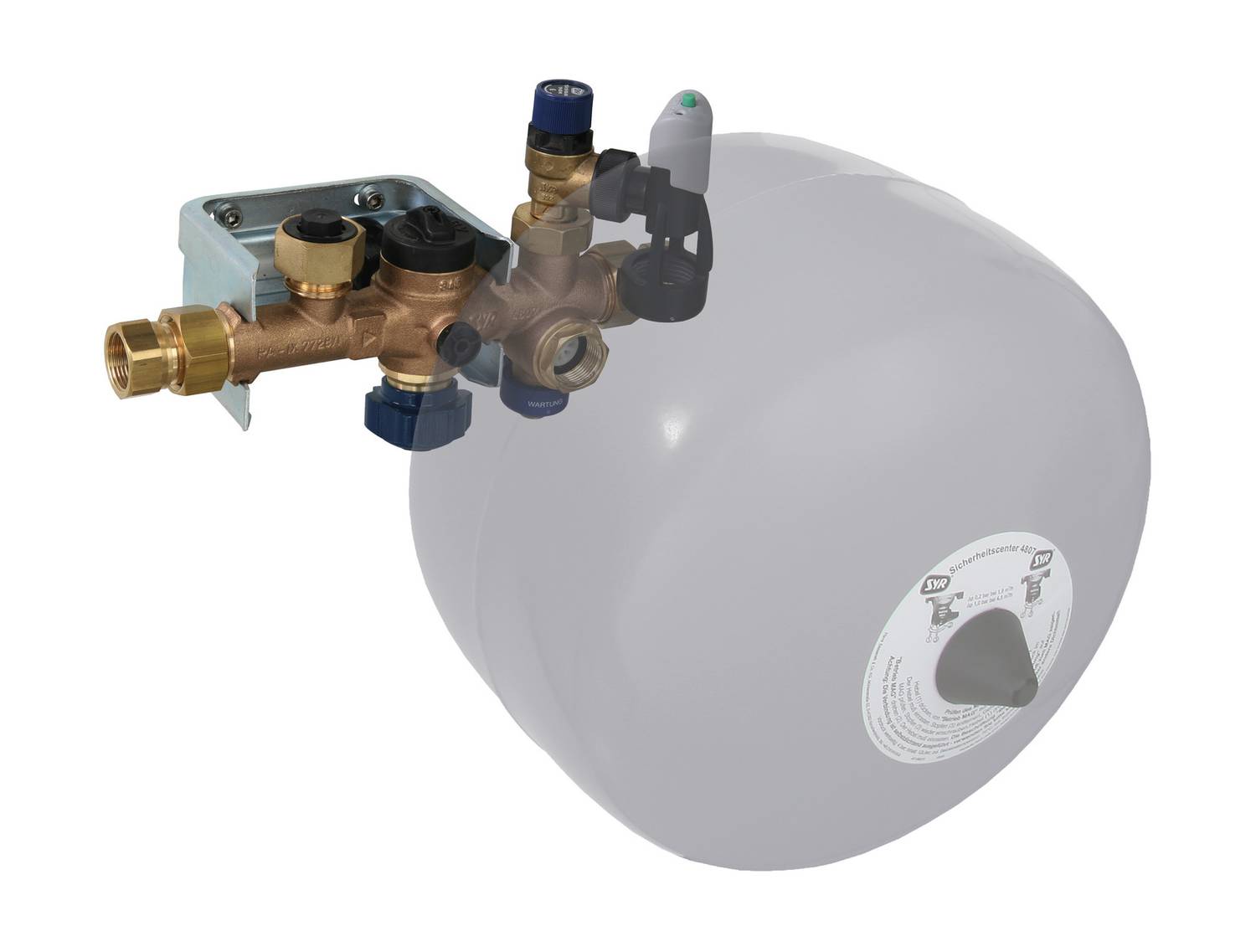

Das Viessmann Vitoset Sicherheitscenter dient zur eingangsseitigen Ausrüstung und Absicherung geschlossener Trinkwassererwärmer. Es kombiniert mehrere erforderliche Sicherheits- und Anschlusskomponenten in einer kompakten Einheit.

Zum Lieferumfang gehören unter anderem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung, ein Rückflussverhinderer, ein Sicherheitsventil mit Ablauftrichter sowie ein durchströmtes Membran-Ausdehnungsgefäß mit 12 Litern Inhalt.

Ihre Vorteile auf einen Blick

• Sicherheitscenter für geschlossene Trinkwassererwärmer
• Membran-Ausdehnungsgefäß mit 12 l Inhalt
• Durchströmungsarmatur mit integrierter Wartungsabsperrung
• Integrierter Rückflussverhinderer
• Sicherheitsventil und Ablauftrichter enthalten
• Sicherheitsventil mit 6 bar bereits eingebaut
• Sicherheitsventil mit 10 bar zusätzlich beiliegend
• Verstellbare Wandhalterung
• Dämmschale im Lieferumfang enthalten
• Anschluss G 3/4

Für die Absicherung von Trinkwassererwärmern

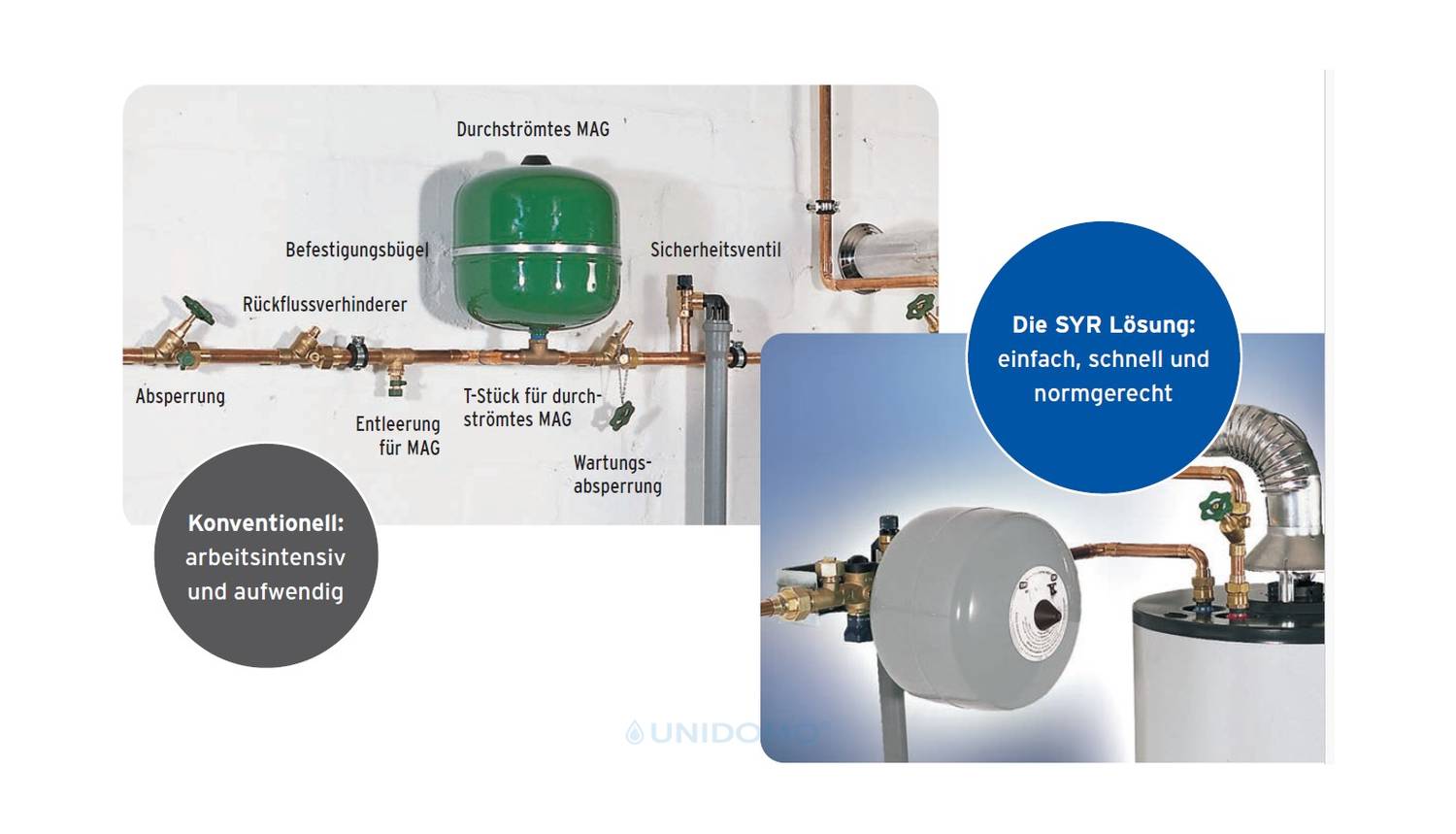

Das Vitoset Sicherheitscenter ist für die eingangsseitige Installation an geschlossenen Trinkwassererwärmern vorgesehen. Die integrierten Komponenten übernehmen dabei unter anderem Absperr-, Rückfluss- und Sicherheitsfunktionen.

Das durchströmte Membran-Ausdehnungsgefäß nimmt Volumenänderungen des Trinkwassers auf, die während der Erwärmung entstehen können.

6-bar- und 10-bar-Sicherheitsventil

Werkseitig ist ein Sicherheitsventil mit 6 bar Ansprechdruck eingebaut. Zusätzlich liegt ein Sicherheitsventil mit 10 bar Ansprechdruck bei.

Welches Sicherheitsventil verwendet werden kann, richtet sich nach dem zulässigen Betriebsdruck und dem Volumen des angeschlossenen Trinkwassererwärmers.

Bestandteile des Sicherheitscenters

• Durchströmungsarmatur mit integrierter Wartungsabsperrung
• Rückflussverhinderer
• Sicherheitsventil
• Ablauftrichter
• Durchströmtes Membran-Ausdehnungsgefäß
• Verstellbare Wandhalterung
• Dämmschale

Technische Daten

Normen

Das Sicherheitscenter ist zur Ausrüstung und Absicherung geschlossener Trinkwassererwärmer entsprechend den angegebenen Anforderungen aus DIN 1988-200, DIN 4753 Teil 1, DIN 4807 Teil 5 und DIN EN 1488 vorgesehen.

Hinweis zur Auslegung

Vor der Montage sind der zulässige Betriebsdruck und das Volumen des angeschlossenen Trinkwassererwärmers zu prüfen. Das eingesetzte Sicherheitsventil muss zur jeweiligen Anlagenkonfiguration passen.

Die Installation sollte durch einen entsprechend qualifizierten Fachbetrieb und nach den geltenden Installationsvorgaben erfolgen.

Fazit

Das Viessmann Vitoset Sicherheitscenter 12 l fasst die wesentlichen Komponenten zur eingangsseitigen Absicherung eines geschlossenen Trinkwassererwärmers in einer kompakten Einheit zusammen. Neben Rückflussverhinderer, Sicherheitsventil und Ablauftrichter ist bereits ein durchströmtes 12-Liter-Membran-Ausdehnungsgefäß integriert.

Durch das eingebaute 6-bar-Sicherheitsventil und das zusätzlich beiliegende 10-bar-Sicherheitsventil kann das Sicherheitscenter entsprechend der vorgesehenen Anlagenkonfiguration eingesetzt werden.
