Comfort SicherheitsCenter DN 20 LF A25 mit Ausdehnungsgefäß 18 Liter

Das Comfort SicherheitsCenter DN 20 LF A25 ist eine kompakte Sicherheitsgruppe zur Absicherung geschlossener Trinkwassererwärmer bis maximal 560 Liter Inhalt. Es kombiniert alle wichtigen Bauteile für die eingangsseitige Ausrüstung von Trinkwassererwärmern mit einem durchströmten Membranausdehnungsgefäß mit 18 Liter Nennvolumen.

Durch die vormontierte Bauweise, die flexible Einbaulage und die mitgelieferten Austauschpatronen für verschiedene Ansprechdrücke eignet sich das SicherheitsCenter besonders für eine saubere, platzsparende und zeitsparende Installation in Trinkwasseranlagen.

Ihre Vorteile auf einen Blick

Für Trinkwassererwärmer bis 560 Liter: geeignet zur Absicherung geschlossener TWE
Kompakte Komplettlösung: Sicherheitsgruppe und Ausdehnungsgefäß in einem System
18 Liter Membranausdehnungsgefäß: durchströmtes MAG für Trinkwasseranwendungen
Flexible Montage: Einbau als Eck- oder Durchgangsform möglich
Beliebige Einbaulage: für waagerechte und senkrechte Leitungen geeignet
Drehbares Sicherheitsventil: Membran-Sicherheitsventil um 360° ausrichtbar
Mit Wandhalterung: für eine sichere und schnelle Befestigung
Bleifreies Messinggehäuse: hochwertig und geeignet für Trinkwasserinstallationen
Anpassbarer Ansprechdruck: Patronen für 6, 8 und 10 bar enthalten

Kompakte Sicherheitseinheit für Trinkwassererwärmer

Das Comfort SicherheitsCenter DN 20 LF A25 enthält alle wesentlichen Bauelemente, die zur eingangsseitigen Absicherung geschlossener Trinkwassererwärmer benötigt werden. Dazu gehören unter anderem ein Rückflussverhinderer, eine Doppelabsperrung, ein Sicherheitsventil mit Edelstahlsitz, ein Ablauftrichter sowie eine Durchströmungsarmatur für das Membranausdehnungsgefäß.

Durch die Kombination mehrerer Funktionen in einer kompakten Einheit reduziert sich der Installationsaufwand deutlich. Gleichzeitig entsteht eine übersichtliche und servicefreundliche Lösung für die Trinkwasserinstallation.

Mit 18 Liter Membranausdehnungsgefäß

Das integrierte durchströmte Membranausdehnungsgefäß besitzt ein Nennvolumen von 18 Litern. Es nimmt das Ausdehnungswasser auf, das bei der Erwärmung des Trinkwassers entsteht, und unterstützt so einen kontrollierten Anlagenbetrieb.

Die Durchströmungsarmatur verfügt über eine integrierte Wartungsabsperrung. Dadurch kann das MAG bei Bedarf komfortabler geprüft oder gewartet werden, ohne die gesamte Installation unnötig aufwendig zu demontieren.

Flexible Montage als Eck- oder Durchgangsform

Die spezielle Bauform ermöglicht den Einbau sowohl als Eckform als auch als Durchgangsform. Das SicherheitsCenter kann in waagerechten und senkrechten Leitungen eingesetzt werden. Zusätzlich ist das Membran-Sicherheitsventil um 360° drehbar, wodurch es sich gut an unterschiedliche Einbausituationen anpassen lässt.

Die mitgelieferte Wandhalterung sorgt für eine sichere Befestigung und erleichtert die Montage vor Ort.

Lieferumfang und Ausstattung

Comfort SicherheitsCenter DN 20 LF A25
Durchströmtes Membranausdehnungsgefäß mit 18 Liter Nennvolumen
Rückflussverhinderer
Doppelabsperrung mit integrierter Prüfmöglichkeit
Sicherheitsventil mit Edelstahlsitz
Ablauftrichter
Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG
Wandhalterung zur Fixierung
Austauschpatronen für 8 und 10 bar

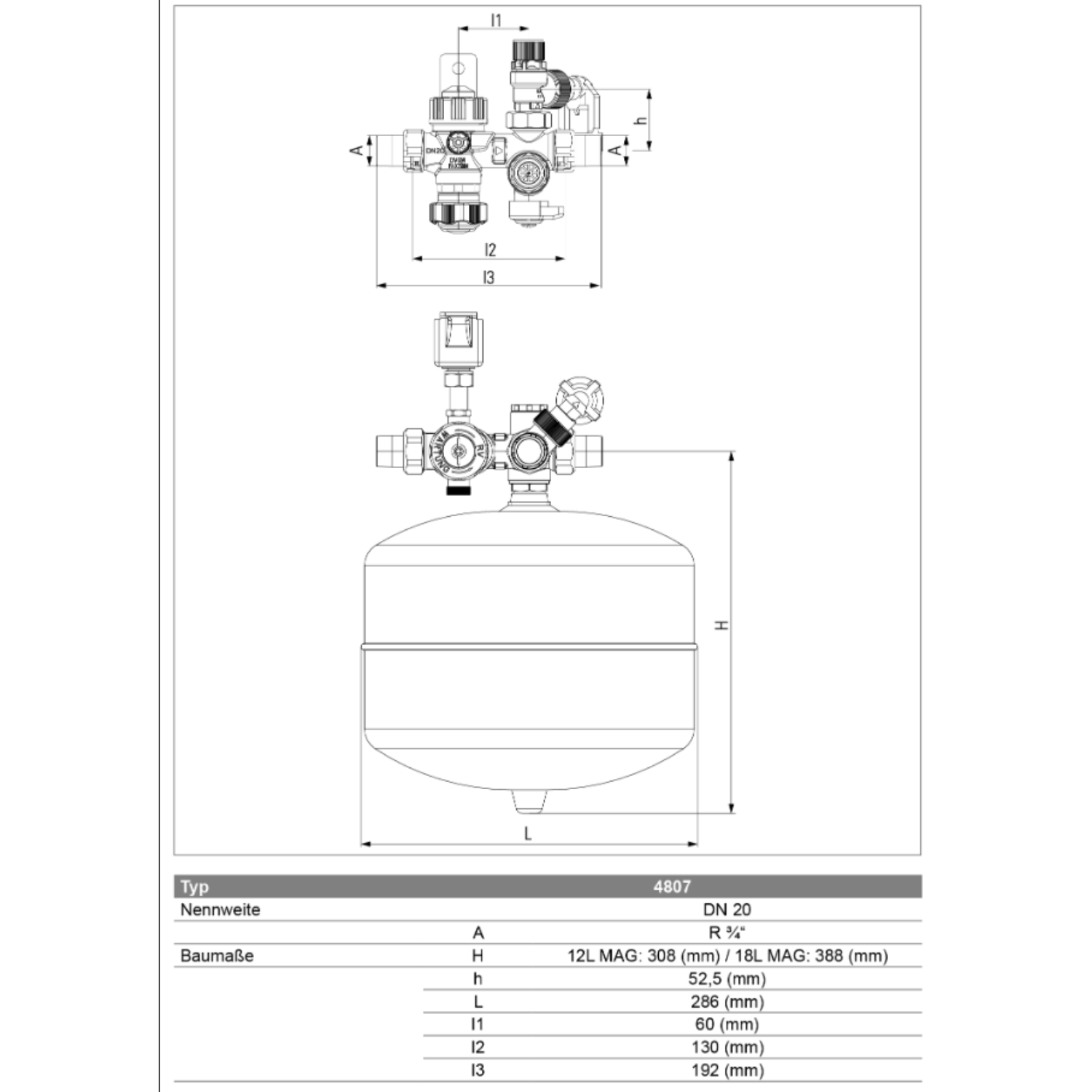

Technische Daten

Produktart	SicherheitsCenter / Sicherheitsgruppe mit Ausdehnungsgefäß
Ausführung	DN 20 LF A25
Geeignet für	Geschlossene Trinkwassererwärmer bis max. 560 l Inhalt
Membranausdehnungsgefäß	18 l Nennvolumen, durchströmt

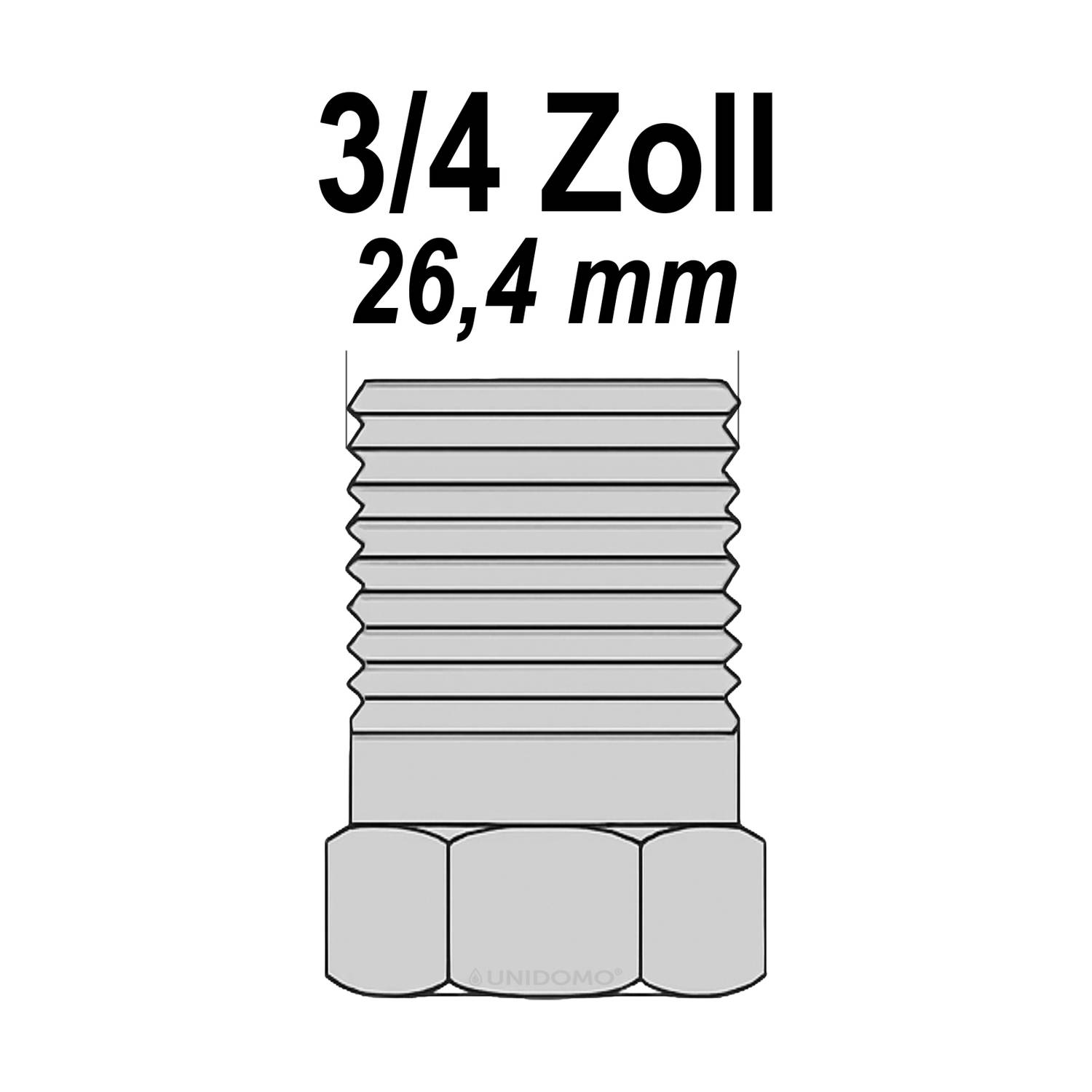

Anschlussgröße	DN 20
Medium	Trinkwasser
Eingangsdruck	10 bar
Betriebsdruck	Max. 80 % des Ansprechdrucks des Sicherheitsventils
Ansprechdruck	6, 8 oder 10 bar durch beiliegende Patronen
Betriebstemperatur	Max. 30 °C
Einbaulage	Beliebig
Einbauform	Eckform oder Durchgangsform
Durchflussleistung bei Δp 0,2 bar	2,0 m³/h
Durchflussleistung bei Δp 1,0 bar	4,0 m³/h
Gehäusematerial	Bleifreies Messing

Normgerechte Ausstattung für geschlossene Trinkwassererwärmer

Das Comfort SicherheitsCenter DN 20 LF A25 ist für die Absicherung geschlossener Trinkwassererwärmer nach den einschlägigen Anforderungen für Trinkwasseranlagen ausgelegt. Es enthält die erforderlichen Bauteile zur eingangsseitigen Ausrüstung und lässt sich durch die enthaltenen Patronen an unterschiedliche Anlagenanforderungen anpassen.

Fazit

Das Comfort SicherheitsCenter DN 20 LF A25 mit 18 Liter Ausdehnungsgefäß ist eine praktische Komplettlösung für geschlossene Trinkwassererwärmer bis 560 Liter. Die Kombination aus Sicherheitsgruppe, durchströmtem MAG, Rückflussverhinderer, Sicherheitsventil und flexibler Montageform spart Platz und erleichtert die Installation.

Besonders sinnvoll ist das SicherheitsCenter überall dort, wo eine kompakte, servicefreundliche und vielseitig montierbare Lösung für die Trinkwassererwärmung benötigt wird.

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
