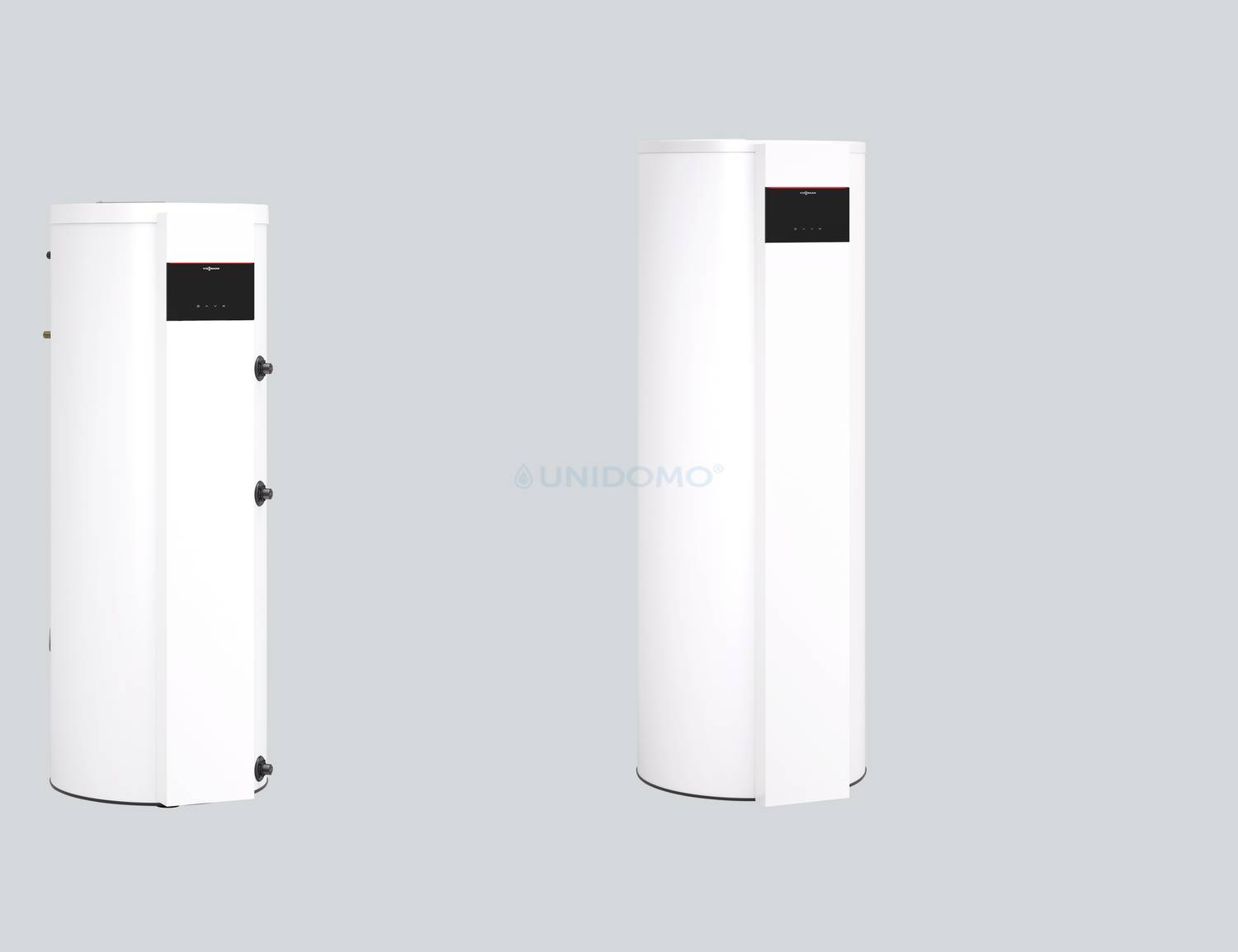

Viessmann Vitocal 060-A T0E-R290 178 Liter Außenluft
Die Viessmann Vitocal 060-A T0E-R290 Außenluft ist eine senkrecht stehende Warmwasser-Wärmepumpe mit 178 Liter Speicherinhalt zur Innenaufstellung. Diese Ausführung ist für den Betrieb mit DN 160 Außenluftadaptern vorgesehen und kann je nach Anlagenkonzept Außenluft zur Trinkwassererwärmung nutzen.
Die Warmwasser-Wärmepumpe arbeitet mit dem Kältemittel R290 und verfügt über einen integrierten 1,5 kW Elektro-Heizeinsatz. Der Speicher-Wassererwärmer besteht aus Stahl mit Ceraprotect-Emaillierung und zusätzlichem Schutz durch eine Magnesium-Schutzanode.
Ihre Vorteile auf einen Blick
- 178 Liter Speicherinhalt: kompakte Lösung für die tägliche Warmwasserbereitung
- Für Außenluftbetrieb: Ausführung mit DN 160 Außenluftadaptern
- Auch für Umluftbetrieb geeignet: flexibel je nach Aufstell- und Luftführungskonzept
- Kältemittel R290 (Propan): moderne Warmwasserbereitung mit GWP
- Bis 62 °C im Wärmepumpenbetrieb: hohe Trinkwassertemperatur ohne Zusatzheizung
- Elektro-Heizeinsatz enthalten: 1,5 kW für Schnellaufheizung und Nachheizung
- Smart-Grid-fähig: geeignet zur Nutzung von selbst erzeugtem PV-Strom
- Vormontierte Einheit: einfache Inbetriebnahme durch vorbereitete Komponenten
- Digitale Bedienung: Bedienung, Optimierung und Service über ViCare und ViGuide möglich
- Energieeffizienzklasse A+: Warmwasserbereitung im Lastprofil L
Warmwasserbereitung mit Außenluft
Die Vitocal 060-A nutzt Wärme aus der Luft, um Trinkwasser zu erwärmen. Bei dieser Variante kann die Luftführung über DN 160 Außenluftadapter erfolgen. Dadurch lässt sich Außenluft als Energiequelle nutzen, während das Gerät selbst innen aufgestellt wird.
Im reinen Wärmepumpenbetrieb erreicht die Vitocal 060-A eine Trinkwassertemperatur von bis zu 62 °C. Die Einsatzgrenzen liegen bei einer Lufteintrittstemperatur von -5 °C bis +35 °C. Außerhalb dieses Bereichs wird die Wärmepumpe automatisch abgeschaltet.
Mit integriertem 1,5 kW Elektro-Heizeinsatz
Der Typ T0E-R290 ist mit einem Elektro-Heizeinsatz EHE mit 1,5 kW ausgestattet. Dieser kann zur Schnellaufheizung oder zur Nachheizung genutzt werden, wenn zusätzliche Wärmeleistung benötigt wird.
Für den sicheren Außenluftbetrieb ist eine zusätzliche Wärmequelle zur Nachheizung vorgesehen. Bei dieser Ausführung ist der Elektro-Heizeinsatz bereits im Lieferumfang enthalten.
Smart Grid und Photovoltaik-Nutzung
Die integrierte Wärmepumpenregelung ist SG Ready und verfügt über Funktionen zur Eigenstromnutzung in Verbindung mit einer Photovoltaikanlage. Überschüssiger PV-Strom kann genutzt werden, um zusätzliche Energie im Speicher zu bevorraten.
Dabei arbeitet die Wärmepumpe mit einem erhöhten Warmwassertemperatur-Sollwert. Bei aktiviertem Verbrühschutz liegt der maximale Warmwassertemperatur-Sollwert bei 60 °C, ohne aktiven Verbrühschutz bei 62 °C.
Komfortable Regelung und digitale Bedienung
Die Vitocal 060-A verfügt über eine Regelung mit Anzeige und voreingestellten Funktionen für eine einfache Inbetriebnahme. Für Trinkwassererwärmung und Zirkulation können getrennte Zeitprogramme eingestellt werden.
Zusätzlich sind Bedienung, Optimierung, Wartung und Service über ViCare und ViGuide möglich. Die geführte Inbetriebnahme über ViGuide unterstützt eine strukturierte Einrichtung der Anlage.

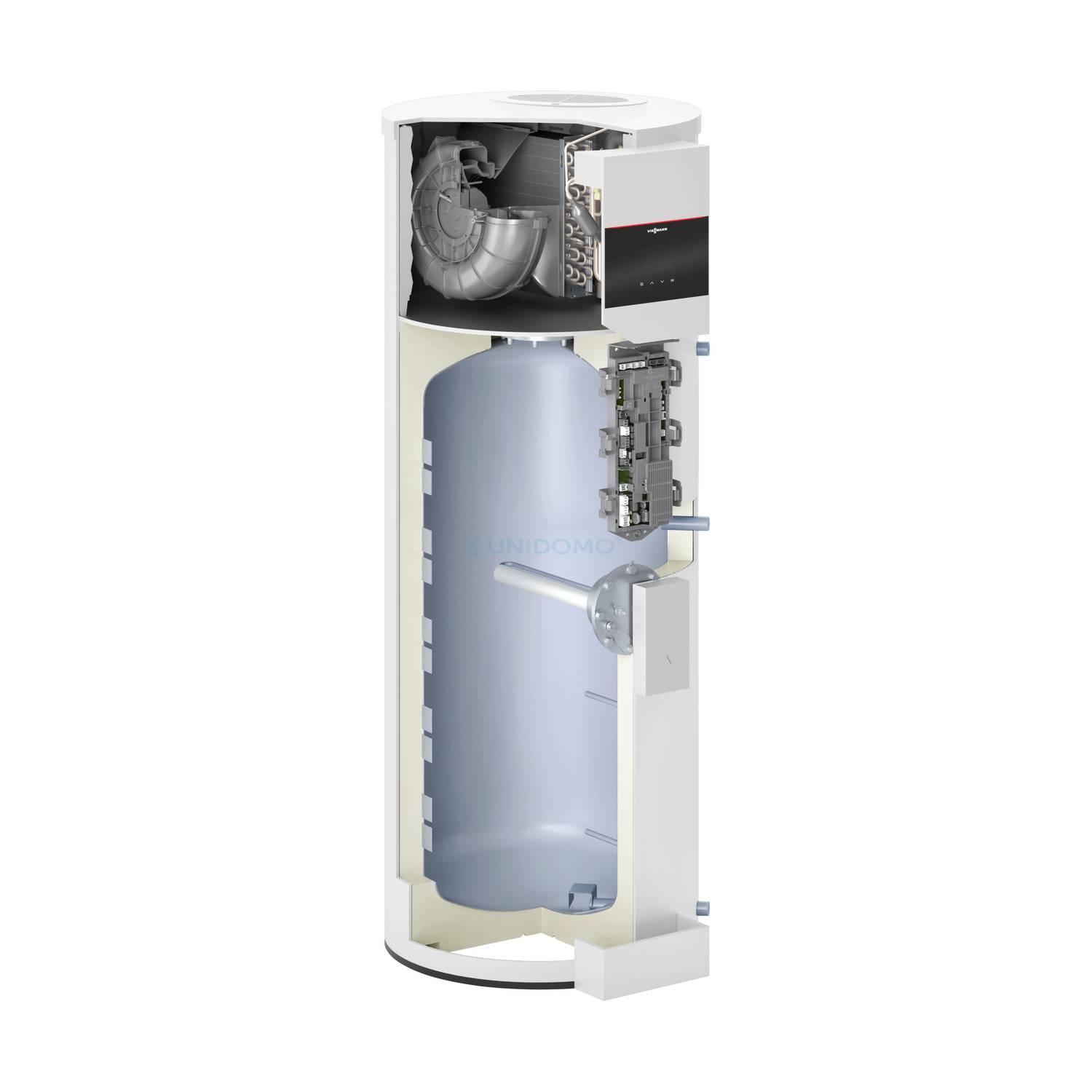

Ausstattung
- Luft-Wasser-Wärmepumpenmodul
- Regelung mit Anzeige
- Speicher-Wassererwärmer aus Stahl mit Ceraprotect-Emaillierung
- Magnesium-Schutzanode für zusätzlichen kathodischen Schutz
- Hermetische Trennung von Trinkwasser- und Kältemittelkreislauf
- Elektro-Heizeinsatz EHE mit 1,5 kW
- Smart-Grid-Funktion
- PV-Eigenstromnutzung möglich
- Außenluftadapter DN 160 für die Luftführung
Lieferumfang
- Viessmann Vitocal 060-A T0E-R290 Warmwasser-Wärmepumpe
- Integrierter Speicher-Wassererwärmer mit 178 Liter Inhalt
- Kondenswasserschlauch
- Elektro-Heizeinsatz EHE, 1,5 kW
- DN 160 Außenluftadapter
Leistungsdaten nach EN 16147:2017
| Betriebspunkt | COP | Aufheizzeit | Max. nutzbare Wassermenge 40 °C | ηwh |
| Außenluft A2/W10-53 | 2,82 | 7:30 h | 233 l | 117 % |
| Außenluft A7/W10-53 | 2,98 | 6:54 h | 235 l | 123 % |
| Außenluft A14/W10-53 | 3,44 | 4:40 h | 237 l | 143 % |
| Umluft A20/W10-53 | 3,55 | 5:13 h | 234 l | 147 % |
Technische Daten
| Produktart | Warmwasser-Wärmepumpe |
| Modell | Viessmann Vitocal 060-A T0E-R290 |
| Bauart | Senkrecht stehend, Innenaufstellung |
| Ausführung | Außenluft mit DN 160 Außenluftadaptern |
| Speicherinhalt | 178 l |
| Lastprofil | L |
| Energieeffizienzklasse Warmwasserbereitung | A+ |
| Warmwasserbereitungs-Energieeffizienz | 147 % bei A20/W10-53 |
| Max. Trinkwassertemperatur | 70 °C |
| Max. Speichertemperatur im Wärmepumpenbetrieb | 62 °C |
| Max. Betriebsdruck Trinkwasser | 10 bar |
| Lufteintrittstemperatur | -5 bis +35 °C |
| Umgebungstemperatur | +3 bis +35 °C |
| Mindestraumvolumen bei Umluftbetrieb | 20 m³ |
| Farbe | Vitopearlwhite |
Elektrische Daten
| Netzanschluss | 1/N/PE 230 V / 50 Hz |
| Elektrische Leistungsaufnahme Wärmepumpe | 0,425 kW |
| Elektrische Leistungsaufnahme Elektro-Heizeinsatz | 1,5 kW |
| Max. elektrische Leistungsaufnahme mit Elektro-Heizeinsatz | 2,25 kW |
| Max. elektrische Leistungsaufnahme ohne Elektro-Heizeinsatz | 0,75 kW |
| Nennstrom mit Elektro-Heizeinsatz | 9,8 A |
| Nennstrom ohne Elektro-Heizeinsatz | 3 A |
| Absicherung der Regelung | 10 A |
Kältekreis
| Kältemittel | R290 |
| Kältemitteltyp | Kältemittel |
| Füllmenge | 0,13 kg |
| Treibhauspotenzial GWP | 3 |
| CO2-Äquivalent | 0,39 kg |
| Sicherheitsgruppe | A3 |
| Zulässiger Betriebsdruck | 28 bar / 2,8 MPa |
Hinweis: R290 ist ein leicht entflammbares Kältemittel der Sicherheitsgruppe A3. Aufstellung, Luftführung und Installation müssen entsprechend den Herstellerangaben erfolgen.
Luftvolumenstrom und Luftführung
| Max. Luftvolumenstrom freiblasend im Umluftbetrieb | 250 m³/h |
| Max. Luftvolumenstrom freiblasend im Außenluftbetrieb | 320 m³/h |
| Max. Druckverlust im Luftleitungssystem | 1 mbar / 100 Pa |
| Außenluftadapter | DN 160 |
Abmessungen und Anschlüsse
| Tiefe | 661 mm |
| Breite / Durchmesser | 584 mm |
| Höhe | 1.555 mm |
| Kippmaß | 1.645 mm |
| Gewicht | 95 kg |
| Anschluss Kaltwasser / Warmwasser | R 3/4 Außengewinde |
| Anschluss Trinkwasserzirkulation | R 3/4 Außengewinde |
| Kondenswasserablauf | 20 mm |
Schallwerte
| Schall-Leistungspegel im Umluftbetrieb | 59 dB(A) |
| Schalldruckpegel im Umluftbetrieb bei 3 m Abstand | 41 dB(A) |
| Schall-Leistungspegel innen im Außenluftbetrieb | 53 dB(A) |
| Schall-Leistungspegel außen im Außenluftbetrieb | 64 dB(A) |
| Schalldruckpegel innen im Außenluftbetrieb bei 3 m Abstand | 35 dB(A) |
| Schalldruckpegel außen im Außenluftbetrieb bei 3 m Abstand | 46 dB(A) |

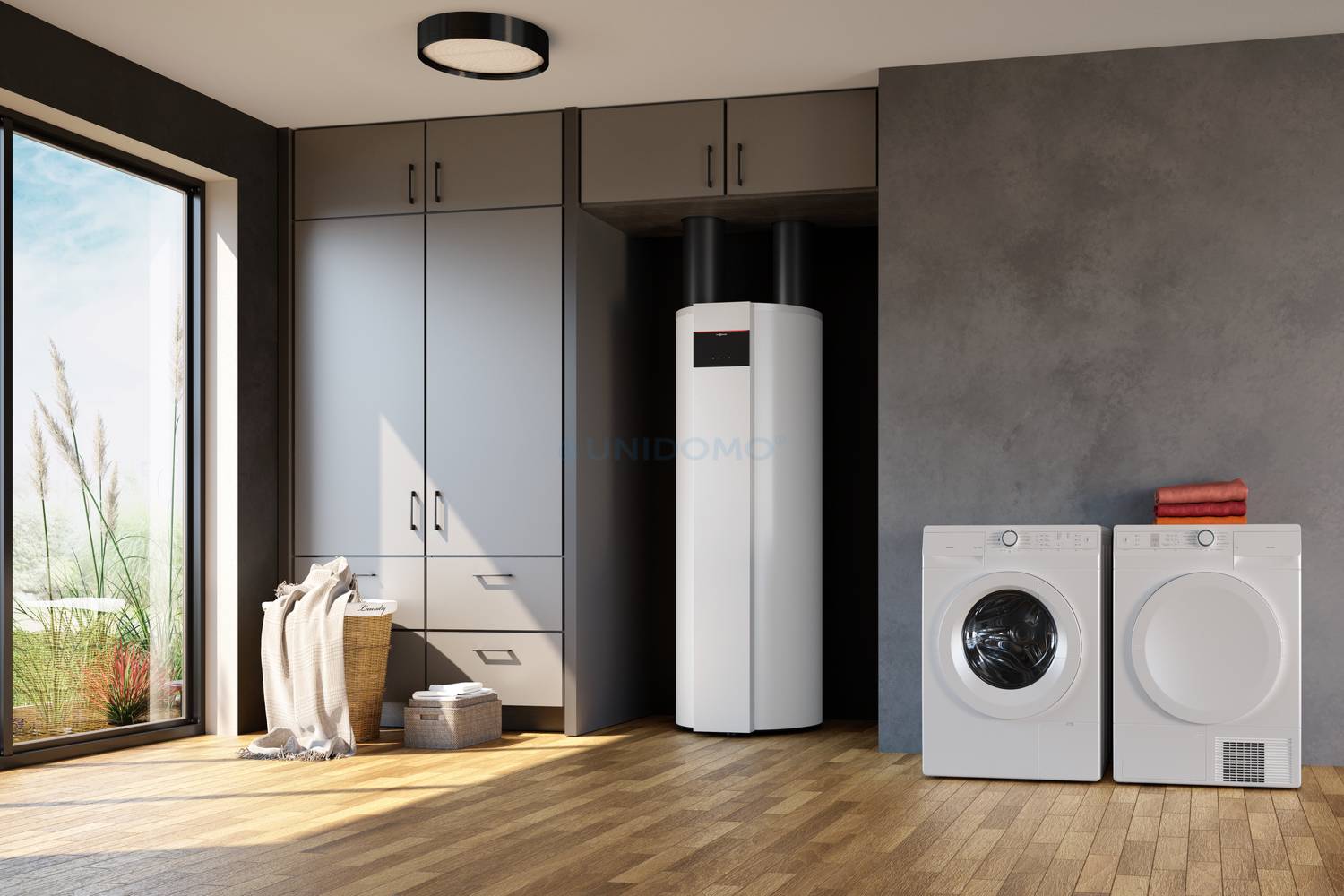

Ideal für Warmwasserbereitung mit Außenluft
Die Vitocal 060-A Außenluft eignet sich besonders für Gebäude, in denen die Warmwasserbereitung und unabhängig vom zentralen Heizsystem erfolgen soll. Durch die Luftführung nach außen kann Außenluft als Wärmequelle genutzt werden, während die Warmwasser-Wärmepumpe geschützt im Gebäudeinneren steht.
Die vormontierte Bauweise, die werkseitig verdrahteten Komponenten und die voreingestellte Regelung erleichtern die Installation und Inbetriebnahme.
Fazit
Die Viessmann Vitocal 060-A T0E-R290 Außenluft ist eine moderne Warmwasser-Wärmepumpe mit 178 Liter Speicherinhalt, Kältemittel R290 (Propan), integriertem 1,5 kW Elektro-Heizeinsatz und DN 160 Außenluftadaptern.
Sie eignet sich für die Trinkwassererwärmung mit Außenluft, ist Smart-Grid-fähig und kann in Verbindung mit Photovoltaikstrom besonders sinnvoll betrieben werden.
