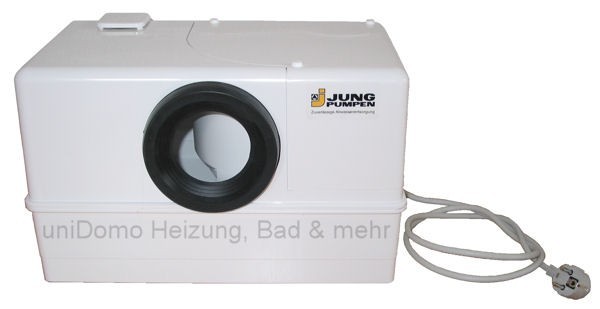

Jung WC fix 260 WC Hebeanlage / Haushaltspumpe
Artikelnummer:
EAN:
SKU:
JP09268
4037066092683
1063
Jung WC fix 260 Hebeanlage / Haushaltspumpe #JP09268
Die Jung WCfix 260 Hebeanlage ist ideal zur Entsorgung eines zusätzlichen Bades oberhalb oder unterhalb der Rückstauebene. Der Zulauf der Anlage ist mit einer elastischen Manschette für den direkten Anschluss eines Stand-WCs mit bis zu 9 l Spülmenge vorbereitet. Weiterhin ist der Anschluss eines Waschbeckens, einer Dusche und eines Bidets möglich. Der Anschluss weiterer Entwässerungsgegenstände (z.B. Waschmaschine oder Badewanne) an die Hebeanlage ist nicht zulässig.
Funktionsprinzip
Eingespülte Fäkalien und Toilettenpapier werden von der Hebeanlage zerkleinert, mit dem Spülwasser vermengt und dann als dünnflüssiges Medium weggepumpt. Dies erfolgt besonders leise über das strömungsoptimierte Freistromrad in der Anlage. Durch diese Konstruktion sind keine regelmäßigen Reinigungsintervalle erforderlich und der Aufwand bei Wartungsarbeiten wird erheblich reduziert.
Abmessungen
| Breite | 430 mm |
| Tiefe | 270 mm |
| Höhe | 265 mm |
Technische Daten der Hebeanlage
| Förderhöhe max.: | 4 m |
| Fördermedien Temperatur max.: | 40 °C |
| Nennleistung: | 400 W |
| Einleitungsöffnungen: | 1x DN 100 mm / 2x DN 40 mm |
| Ableitung: | DN 25/32 mm |
Lieferumfang
- WC fix 260 Hebeanlage komplett steckerfertig montiert
- Rückschlagklappe (Muffen mit R 1 1/4)
- Abgangskrümmer (Muffe d = 32 mm)
- Anschlusszubehör
- 2x Schlauchschellen
- 2x Blechschrauben 3, 5x16
- 2x Ösenschrauben
- 2x Dübel S6
- Aufkleber „Begrenzung des Fördergutes“
- 2x Steckdichtungen (Muffe d = 40 mm)
- Bohrschablone
- Aktivkohlefilter
- Betriebsanleitung mit Ersatzteilliste
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer: DE 31719333
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
JP FÄKALIENHEBEANLAGE WCFIX 260
ZUR BEGRENZTEN VERWENDUNG
WCfix 260 - Kleinhebeanlage für
fäkalienhaltiges Abwasser
TÜV Bauart geprüft nach DIN EN 12050
Steckerfertige Hebeanlage zur begrenzten
Verwendung zum Anschlusss an alle Toi-
letten mit horizontalem Abgang.
Mit Wechselstrommotor 0,25 kW (P2),
230 Volt, 2610 1/min, 1,75 Ampere,
1,5 m Kabel mit Schukostecker,
wartungs- und geräuscharmer Freistrom-
radtechnologie, automatischer Niveau-
schaltung, eingebautem Motorschutz,
wasserdichter Behälterlüftung mit
Aktivkohlefilter, Notentsorgung möglich,
Behälter druckdicht, zum Anschluss von
1 WC (auch Druckspüler), 1 Dusche,
1 Handwaschbecken und 1 Bidet.
Rückschlagklappe, Bohrschablone, Steck-
dichtungen d 40, abgestufter elastischer
Abgangskrümmer d 32/40 und Kleinmaterial
zur Befestigung sind im Lieferumfang
enthalten.
Fördermenge: Q = 133- 75 l/min
Förderhöhe: H = 1- 3,5 m
Zulauf-Waschbecken: Muffe d = 40 mm
Zulauf Dusche Muffe d = 40 mm
Druckanschluß: Muffe d = 32 mm
Abmessungen: B430xT270xH265 mm
Gewicht: ca. 6 kg
Um die notwendige Entwässerungsleistung
zu gewährleisten, darf Hman von 3,5 m
nicht überschritten und ein Druckrohr-
innendurchmesser von 28 mm nicht
unterschritten werden.
Merkmale
Angaben ohne Gewähr!
| Geeignet für Fäkalien | Ja |
| Werkstoffgüte des Pumpengehäuses | sonstige |
| Geeignet für Außeneinsatz | Nein |
| Aufstellung hinter dem WC | Ja |
| Anzahl der Pumpen | 1 |
| Max. Förderhöhe | 6,50 m |
| Max. Partikelgröße | 430 mm |
| Mit Schneidwerk | Nein |
| Nenndurchmesser, Anschluss Einlassseite | DN 100 |
| Rohraußendurchmesser, Anschluss Einlassseite | 40 mm |
| Anzahl der Einlassöffnungen | 3 |
| Nenndurchmesser, Anschluss Auslassseite | DN 32 |
| Rohraußendurchmesser, Anschluss Auslassseite | 40 mm |
| Mit Rückschlagklappe | Ja |
| Mit Entlüftung | Ja |
| Frequenz | 50 Hz |
| Aufgenommene Motorleistung (P1) pro Motor | 0,4 kW |
| Motorausgangsleistung (P2) | 250,00 kW |
| Nennstrom | 1,75 A |
| Schutzart (IP) | IP24 |
| Isolationsklasse nach IEC | B |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Breite | 430,00 mm |
| Tiefe | 270,00 mm |
| Höhe | 265,00 mm |
| Alarmfunktion | Nein |
| Alarmausgang | Nein |
Artikelbeschreibung
Angaben ohne Gewähr!
"WCfix 260 - Kleinhebeanlage für
fäkalienhaltiges Abwasser
LGA Bauart geprüft nach DIN EN 12050
Steckerfertige Hebeanlage zur begrenzten
Verwendung zum Anschlusss an alle Toi-
letten mit horizontalem Abgang.
Mit Wechselstrommotor 0,25 kW (P2),
230 Volt, 2610 1/min, 1,75 Ampere,
1,5 m Kabel mit Schukostecker,
wartungs- und geräuscharmer Freistrom-
radtechnologie, automatischer Niveau-
schaltung, eingebautem Motorschutz,
wasserdichter Behälterlüftung mit
Aktivkohlefilter, Notentsorgung möglich,
Behälter druckdicht, zum Anschluss von
1 WC (auch Druckspüler), 1 Dusche,
1 Handwaschbecken und 1 Bidet.
Rückschlagklappe, Bohrschablone, Steck-
dichtungen d 40, abgestufter elastischer
Abgangskrümmer d 32/40 und Kleinmaterial
zur Befestigung sind im Lieferumfang
enthalten.
Fördermenge: Q = 133- 75 l/min
Förderhöhe: H = 1- 3,5 m
Zulauf-Waschbecken: Muffe d = 40 mm
Zulauf Dusche Muffe d = 40 mm
Druckanschluß: Muffe d = 32 mm
Abmessungen: B430xT270xH265 mm
Gewicht: ca. 6 kg
Um die notwendige Entwässerungsleistung
zu gewährleisten, darf Hman von 3,5 m
nicht überschritten und ein Druckrohr-
innendurchmesser von 28 mm nicht
unterschritten werden."
Marketingtext
Angaben ohne Gewähr!
"Der WCfix 260 ist ein leicht zu installierendes Gerät zur Entsorgung eines zusätzlichen Bades oberhalb oder unterhalb der Rückstauebene (nach EN 12056). Der Zulauf der Anlage ist mit einer elastischen Manschette für den direkten Anschluss eines Stand-WCs mit 6 l Spülmenge vorbereitet. Weiterhin ist der Anschluss eines Waschbeckens, einer Dusche und eines Bidets möglich. Der Anschluss weiterer Entwässerungsgegenstände (z.B. Waschmaschine oder Badewanne) ist nicht zulässig."
Verwendungshinweis
Angaben ohne Gewähr!
Kein Verwendungshinweis notwendig.
