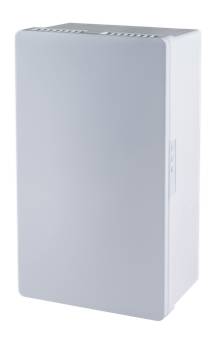

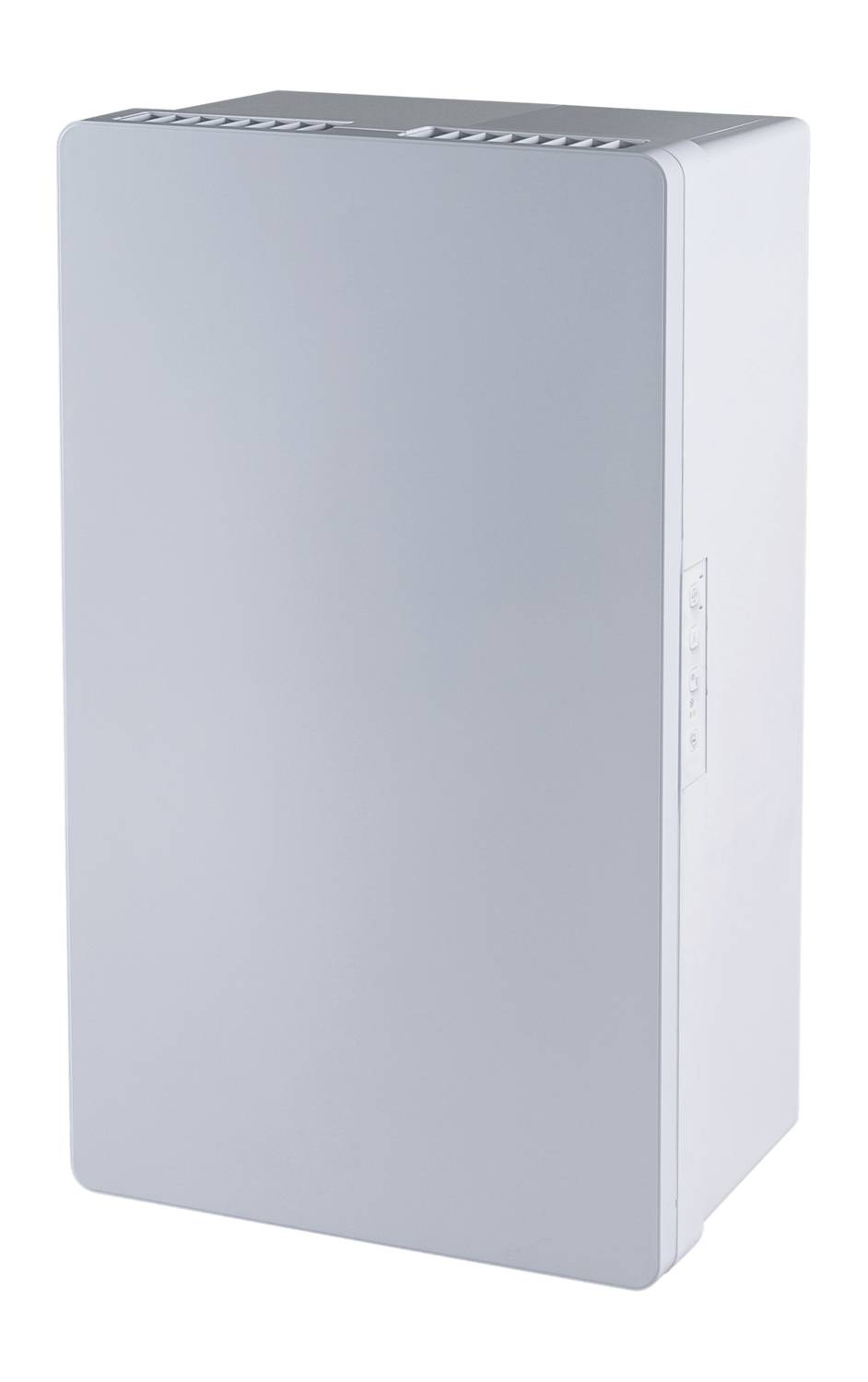

Pluggit PluggCompact dezentrales Wohnraumlüftungsgerät DN100 mit Wärmerückgewinnung, 364x615x231mm

Pluggit PluggCompact Wohnraumlüftungsgerät - permanente dezentrale Lüftung

Das PluggCompact Wohnraumlüftungsgerät ist eine kompakte Lösung für die kontrollierte Be- und Entlüftung von Studio-Apartments und Wohnungen und überzeugt durch flexible Einbaumöglichkeiten, eine komfortable Bedienung sowie eine effiziente Wärmerückgewinnung.

Beschreibung

Das PluggCompact ist für die dezentrale permanente Wohnraumlüftung ausgelegt und kann abhängig von der baulichen Situation aufputz, teilintegriert oder vollintegriert an der Außenwand installiert werden. Dadurch eignet sich das Gerät für unterschiedliche Wohnkonzepte und Modernisierungssituationen. Laut Anleitung ist das System für die kontrollierte Be- und Entlüftung von Studio-Apartments und Wohnungen vorgesehen.

Je nach Einbauvariante kann das Gerät als Einzelraumlüftungsgerät ohne Luftverteilsystem genutzt werden. In teilintegrierter Ausführung ist zusätzlich ein Zweitraumanschluss möglich. Bei vollintegrierter Installation kann das PluggCompact in ein Luftverteilsystem eingebunden werden. Die Außen- und Fortluftführung erfolgt über zwei Anschlüsse DN 100.

Das Gerät ist in den Varianten PC80WRG und PC80ERG erhältlich. Beim PC80WRG erfolgt die Wärmerückgewinnung über einen Kunststoff-Kreuz-Gegenstromwärmetauscher. Beim PC80ERG kommt ein Enthalpietauscher zum Einsatz, der neben der Wärmerückgewinnung zusätzlich eine Feuchterückgewinnung ermöglicht. Damit bietet die ERG-Variante erweiterten Komfort bei der Luftaufbereitung.

Bedient wird das PluggCompact über die Bedieneinheit PC80-FB direkt am Gerät. Diese kann links oder rechts installiert werden und ermöglicht die Auswahl der Lüfterstufen, des Automatikmodus, des Sommermodus sowie der BOOST-Funktion. Im Automatikmodus regelt das Gerät anhand des integrierten Feuchtesensors. Für kurzfristig erhöhten Lüftungsbedarf lässt sich die BOOST-Funktion aktivieren.

Die Inbetriebnahme und Parametrierung erfolgen per ConnectAir App über NFC. Über diese Konfiguration können unter anderem Volumenströme und der Filterwechsel-Timer angepasst werden. Optional ist ein internes Kommunikationsmodul erhältlich, über das das Gerät zusätzlich in ein 2,4-GHz-WLAN eingebunden werden kann. Außerdem ist eine Anbindung an Modbus vorgesehen.

Zum Funktionsumfang gehören automatische Ventilator-Verschlussklappen. Optionales Zubehör wie ein elektrisches Vorheizregister, eine Funktastatur oder weitere Kommunikationskomponenten erweitert die Einsatzmöglichkeiten zusätzlich. Der elektrische Anschluss erfolgt bauseits mit 230 V AC / 50 Hz. Installation, elektrische Arbeiten und Inbetriebnahme dürfen ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden.

Drei Einbauvarianten für unterschiedliche Bausituationen

Das PluggCompact Wohnraumlüftungsgerät lässt sich je nach baulicher Situation und gewünschtem Integrationsgrad in drei Grundvarianten installieren: als Aufputzlösung, teilintegriert oder vollintegriert. Dadurch eignet sich das Gerät sowohl für einfachere Nachrüstungen als auch für optisch und technisch stärker eingebundene Wohnraumlösungen.

1. Aufputz (Mindestwandstärke 200 mm)

Bei der Aufputz-Montage wird das Gerät direkt auf der Innenwand installiert und bleibt vollständig sichtbar. Diese Variante eignet sich besonders dann, wenn eine vergleichsweise einfach umsetzbare Lösung gefragt ist und keine tiefergehende Wandintegration vorgesehen ist. Sie ist vor allem bei klaren Nachrüstsituationen interessant.

2. Teilintegriert (Mindestwandstärke 240 mm)

Bei der teilintegrierten Ausführung wird das Gerät teilweise in die Wand eingebunden. Dadurch wirkt die Installation deutlich dezenter als bei einer reinen Aufputzmontage, ohne auf die Flexibilität einer dezentralen Lösung zu verzichten. Das Gerät ragt dabei nur noch 60 mm in den Raum hinein. Je nach Ausführung ist die teilintegrierte Montage wahlweise ohne Zweitraumanschluss oder mit Zweitraumanschluss möglich. Damit eignet sich diese Variante besonders für Anwendungen, bei denen eine harmonischere Optik und eine stärker integrierte Einbausituation gewünscht sind.

3. Vollintegriert (Mindestwandstärke 315 mm)

Bei der vollintegrierten Montage wird das Gerät vollständig in die Wand integriert. Diese Variante bietet die unauffälligste Einbindung in den Raum und ist besonders für systemisch geplante Wohnraumlösungen interessant. In dieser Ausführung können auch Zulufträume über ein Verteilsystem an das Gerät angebunden werden.

Lieferumfang

• 1 x Wohnraumlüftungsgerät PluggCompact PC80WRG
• 1 x Bedieneinheit PC80-FB
• 1 x Bohrschablone
• 1 x Befestigungsmaterial

Technische Daten

• Einsatzbereich: kontrollierte Be- und Entlüftung von Studio-Apartments und Wohnungen
• Einbauvarianten: Aufputz, teilintegriert, vollintegriert
• Luftvolumenstrom Stufe 3: 56 m³/h
• Höchster Luftvolumenstrom: bis 80 m³/h
• Maße: 364 x 615 x 231 mm (B x H x T)
• Gewicht: 11 kg
• Kernbohrungsdurchmesser: 2 x 105 mm
• Mindestwandstärke: 200 / 240 / 315 mm (Aufputz / teilintegriert / vollintegriert)
• Anschluss Außen- und Fortluftleitungen: DN 100
• Versorgungsspannung: 230 V AC / 50 Hz
• Schutzart: IP22
• Filterausstattung: 2 x ISO Coarse 65 % (G4)
• Optionales Komfort-Filterset: 1 x ISO Coarse 65 % (G4), 1 x ISO ePM1 50 % (F7)
• Normschallpegeldifferenz: Standard 48 - 58 dB / Laibung 53 - 61 dB
• Energieeffizienzklasse:
  • PC80WRG: A+
  • PC80ERG: A
