LUNOS e²60 2er-Set mit Rundrohr, Innenblende, Steuerung und Netzteil, Außenhauben anthrazit, für 1 - 2 Wohnräume
Dieses Set beinhaltet alle Komponenten, welche Sie zur dezentralen Wohnraumbelüftung mit Wärmerückgewinnung eines mittelgroßen Wohnraumes oder 2 kleinerer Wohnäume (mittels Überströmung) benötigen. Über den bedruckten Schalter lassen sich die Lüftungsstufen einstellen.
Wofür ist dieses Set geeignet?
Dieses Set ist für den preisbewussten Neubau oder die Sanierung geeignet. Aufgrund der geringen Lautstärke eignet sich dezentrale Lüftungsgeräte e²60 perfekt für Wohnräume. Die Steuerung ist darauf ausgelegt, alle angeschlossenen e²60 Lüfter zeitgleich zu steuern. Sie können die Lüfter in einem Wohn/Essbereich von circa 30 - 40 m² verbauen, aber auch je ein Gerät in angrenzenden Zimmern. Die Überströmung kann über Türunterschnitte über einen Flur hinweg sichergestellt werden. Über die Universalsteuerung UNI-FT können Sie auch einen reinen feuchtegeführten Betrieb einstellen. So können Sie nicht nur die Versorgung mit gefilterter, vorgewärmter Luft sicherstellen, sondern auch das Schimmelrisiko mindern.
Dieses Set ist mit Außenhauben statt Gittern ausgestattet. Diese bieten neben einem verbesserten Schallschutz auch besseren Schutz vor Wind und Wetter.

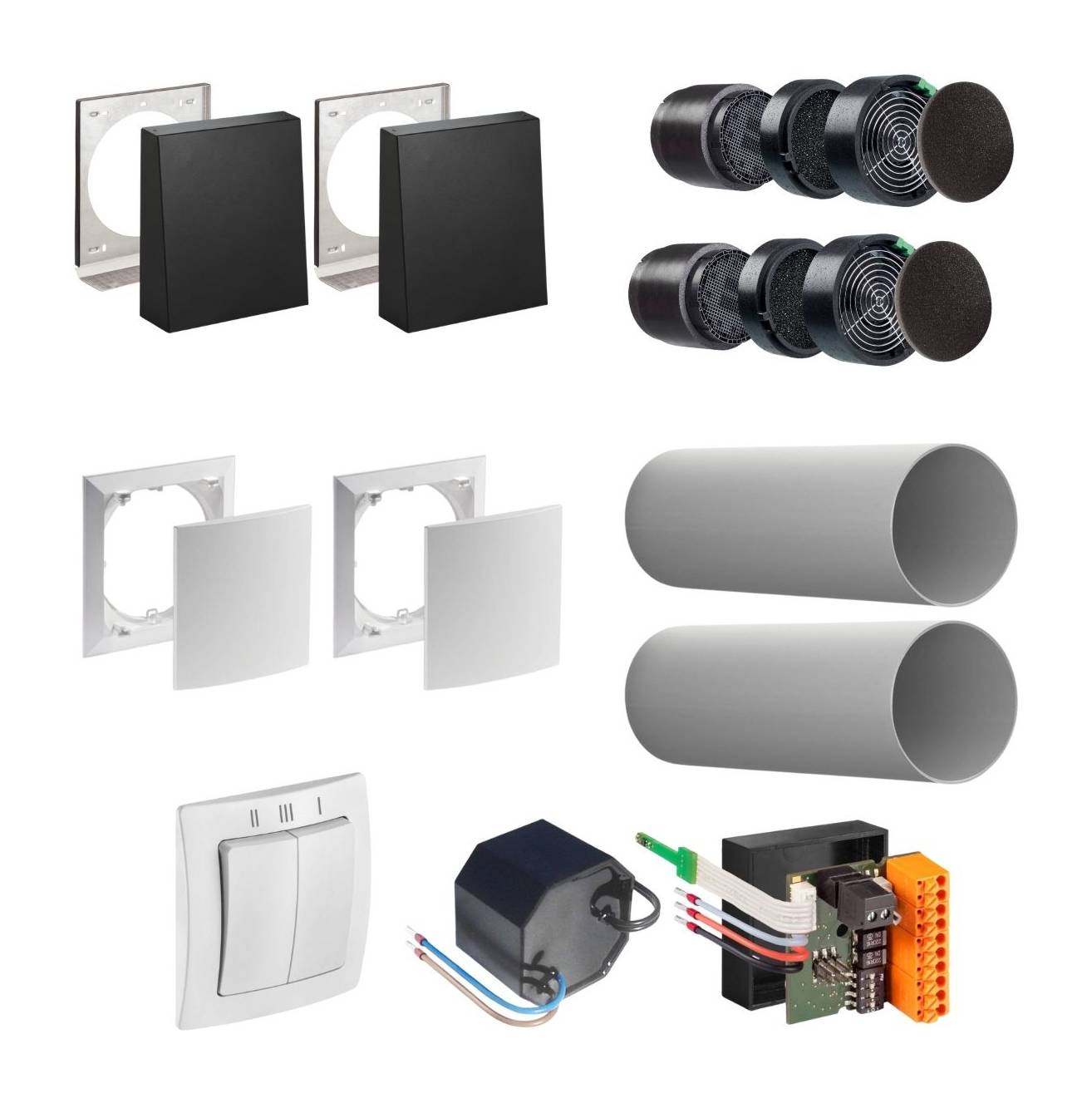

Lieferumfang
| Stückzahl × Bezeichnung | LUNOS Artikelnummer | Details |
|---|
| 2 x LUNOS Rundkanal, Länge 500, Durchmesser 160 mm | 36765 | 9/R 160-500 |
| 2 x LUNOS Innenblende, weiß | 39851 | 9/IBE |
| 2 x LUNOS Außenhaube, mit Schallschutz anthrazit | 40021 | 1/HAZ |
| 1 x LUNOS Universalsteuerung | 40089 | 5/UNI-FT |
| 1 x LUNOS Unterputznetzteil 18 W | 39973 | 5/NT18 |
| 1 x LUNOS Schalter für Universalsteuerung | 39972 | 5/W2U |
| 2 x LUNOS e²60 Einschub | 41157 | e²60 |
Kurzbeschreibung der Set-Komponenten
| Komponente | Kurzbeschreibung |
|---|

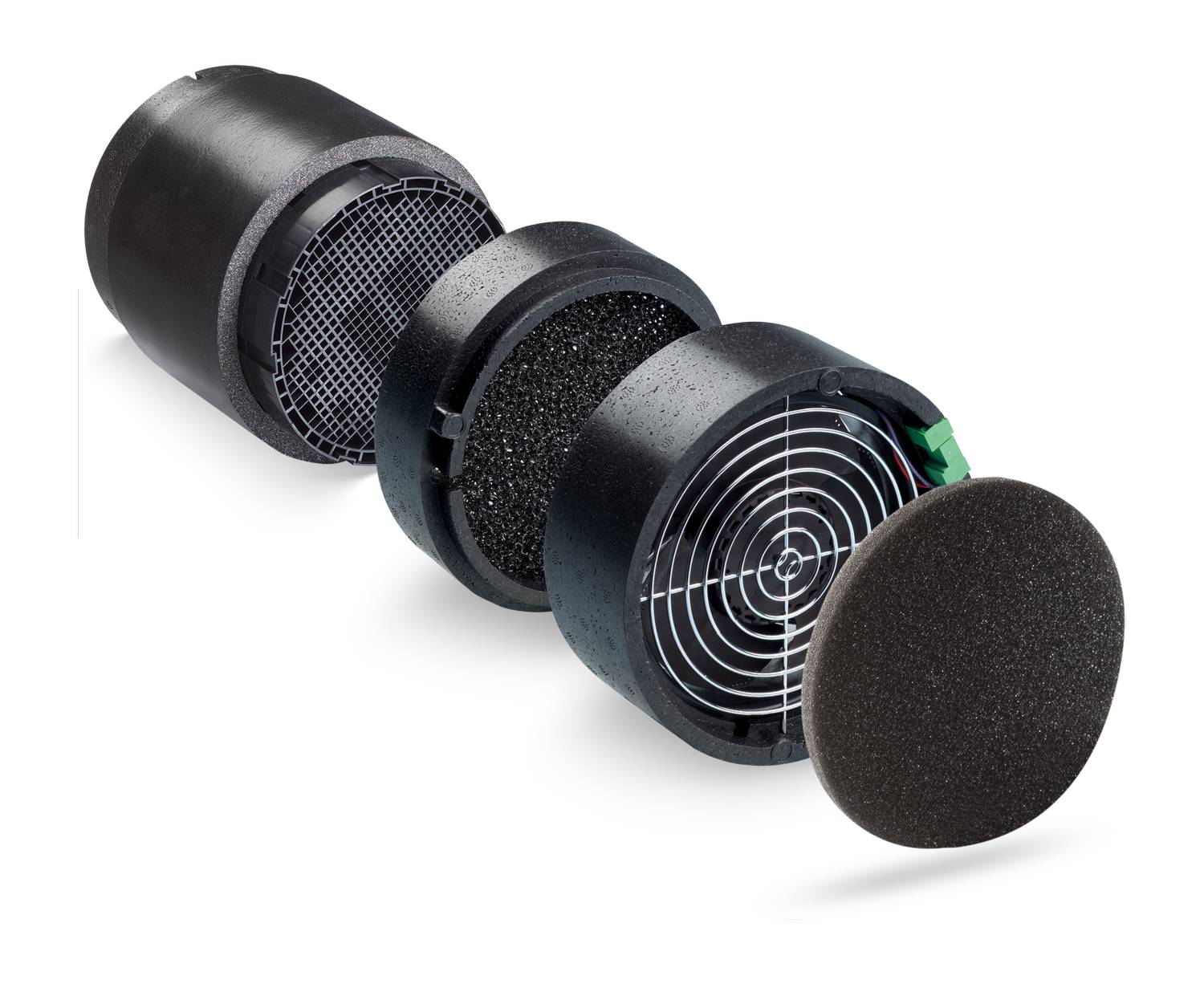

| e²60 Einschub | Dies ist das Herzstück des Systems. Der Einschub besteht aus dem Ventilator sowie dem Wärmetauscher. |

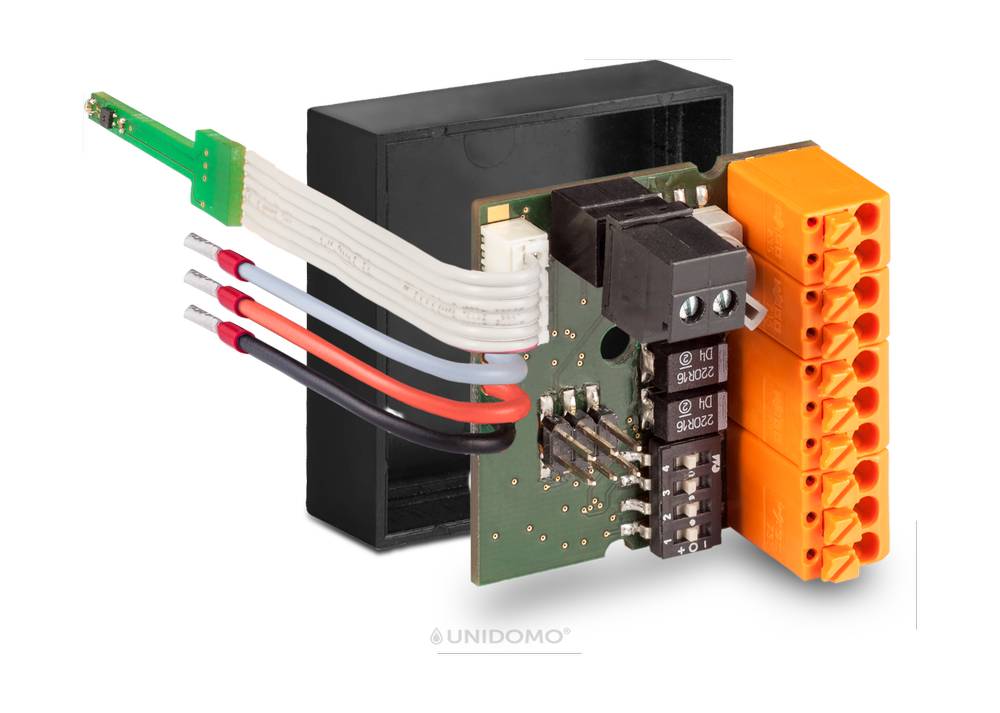

| Universalsteuerung 5/UNI-FT | Die Universalsteuerung ist das Gehirn des Systems, ausgestattet mit Feuchte- und Temperatursensor. Geeignet für die Serie e², eGO, RA 15-60, uvm. Die Universalsteuerung wird zusammen mit dem Unterputznetzteil in eine Standard-Hohlwanddose verbaut. Von der Universalsteuerung werden die Lüftungsgeräte sternförmig mit einer Steuerleitung verkabelt. Manuelle Steuerung über Serienschalter (3 stufig) 0-10V Eingang zur Anbindung an die Touch Air Comfort Steuerung oder Fremdsteuerung Lüftertyp und Funktionen der angeschlossenen Geräte über CodierSchalter einstellbar. Bis zu zehn e² oder fünf ego oder zwei RA 15-60 sind über eine Steuerung schaltbar. Für den Einbau in eine tiefe 60er Schalterdose oder die Montage im Schaltschrank geeignet |

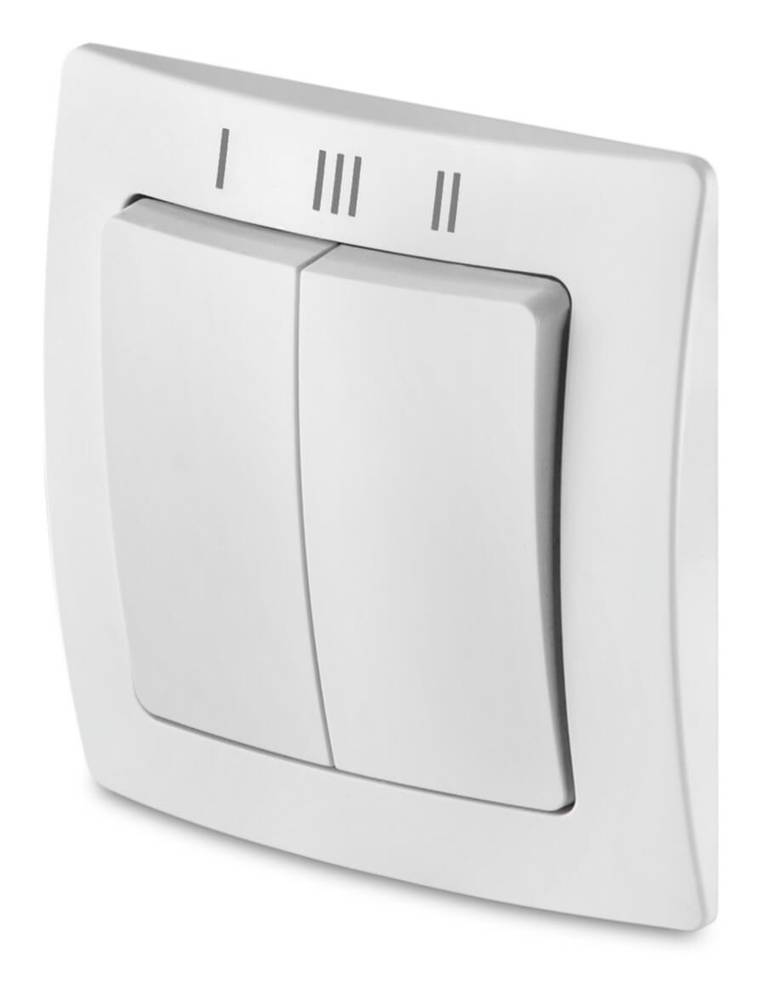

| Schalter 5/W2U | Serienschalter für die Universalsteuerung, zur Steuerung von bis zu vier Lüftungsstufen. |

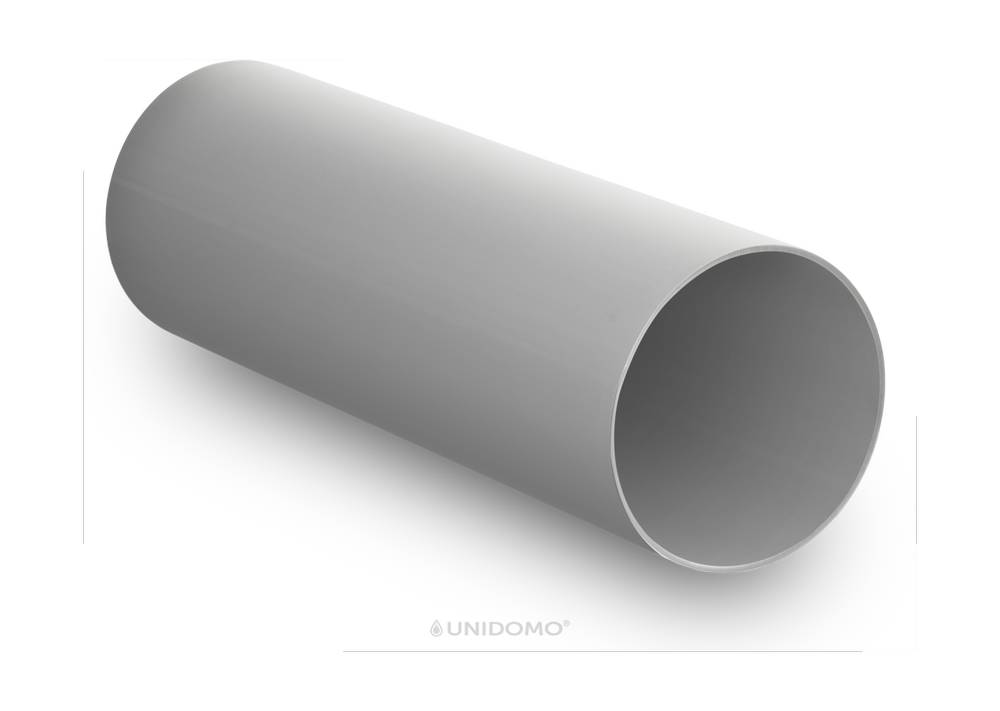

| Rundanal 9/R 160-500 | Der Rundkanal ist 50 cm lang und hat einen Durchmesser von 160 mm. Er wird mit einem leichten Gefälle in der Außenwand verbaut. |

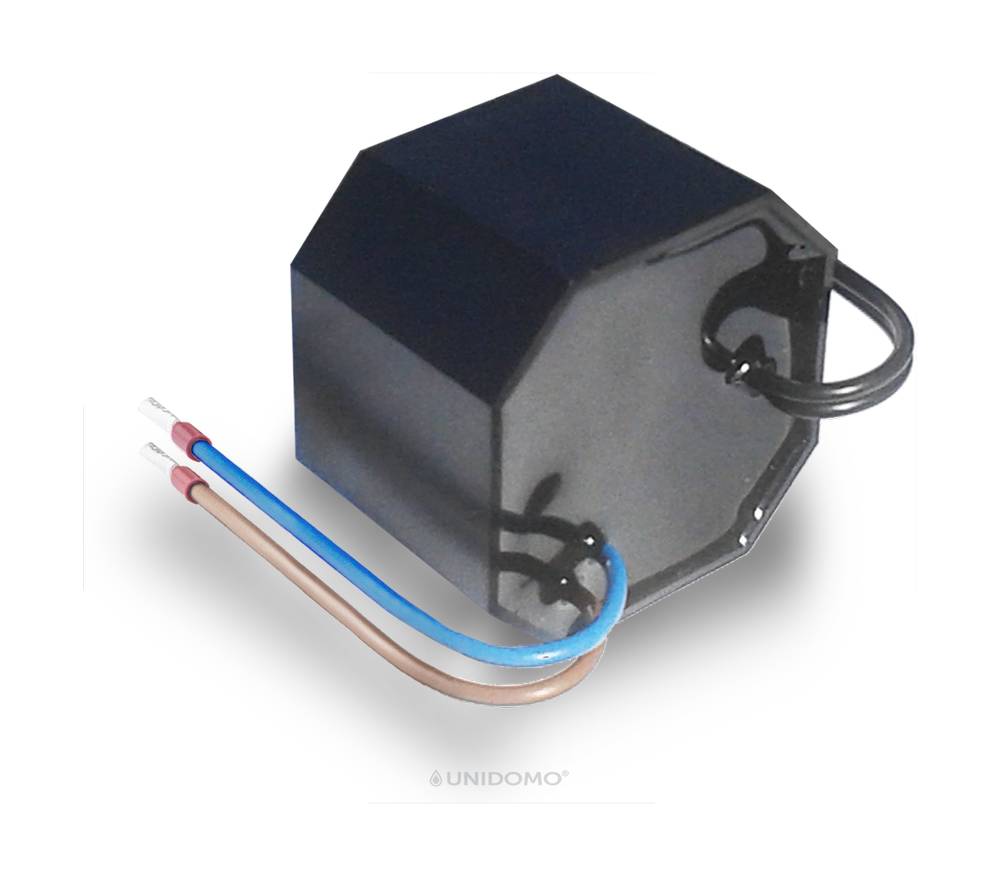

| Netzteil 5/NT18 | Das Unterputz-Netzteil versorgt die Universalsteuerung und damit die Lüfter e² mit Strom. An dieses Netzteil können bis zu 6 e² Paare angeschlossen werden. |
| Innenblende 9/IBE | Standard Innenblende in weiß, Maße: (H x B x T) 180 x 180 x 35 mm |

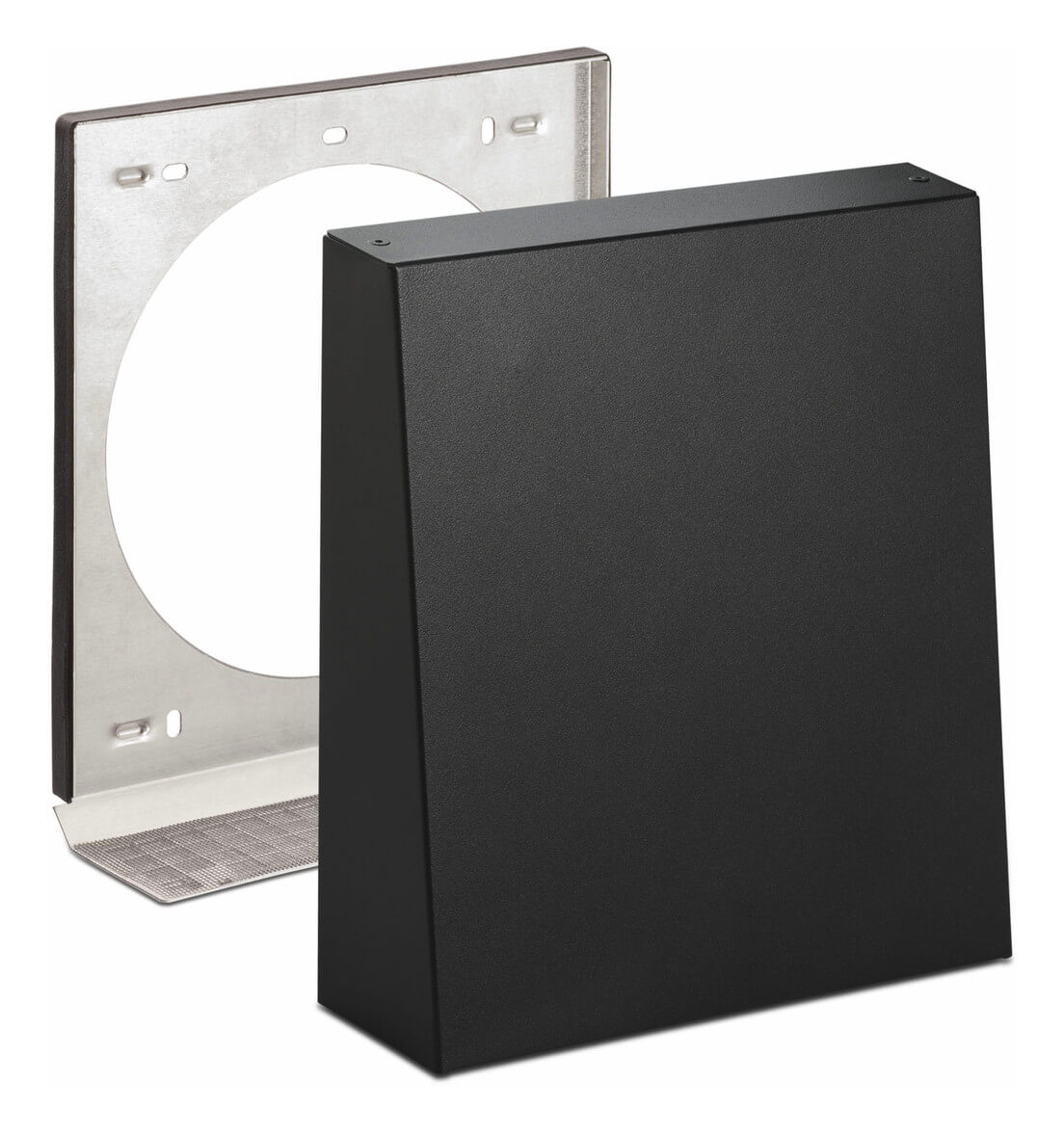

| Außenhaube 1/HAZ | Außenhaube in anthrazit mit Insektenschutz, mit Schalldämmung, zum Schrauben. Maße: (H x B x T) 235 x 205 x 72 mm |
Lüftung in Wohn– und Schlafräumen mit dem e²60:
Eine dezentrale Lüftungsanlage mit Wärmerückgewinnung besteht aus mehreren Komponenten, die gemeinsam arbeiten, um Frischluft zuzuführen und gleichzeitig die Wärme aus der Abluft zurückzugewinnen. e²60 Geräte laufen im paarweisen Betrieb, wobei en Gerät frische Luft in einen Raum einbringt, während das andere Abluft herausfördert. Die Ventilatoren wechseln alle 60 - 70 Sekunden die Laufrichtung, sodass sich die Wärmetauscher aufladen können. Man spricht hier auf vom Push-Pull Prinzip, da ein Lüfter Luft schiebt während der andere Luft zieht. Es herscht also ein stetiger, leichter Luftstrom von einem zum anderen Gerät. Der Funktionsablauf im Detail:
Frischluft wird von außen angesaugt und durch einen Filter geleitet, um Partikel wie Staub und Pollen zu entfernen. Die gefilterte Frischluft gelangt durch einen Wärmetauscher. Die warme Abluft aus den Innenräumen durchströmt ebenfalls den Wärmetauscher, jedoch in entgegengesetzter Richtung zur Zuluft. Während dieses Prozesses überträgt der Wärmetauscher die Wärme von der Abluft auf die Frischluft. Die Wärmerückgewinnung erfolgt durch den Austausch von Wärmeenergie zwischen der einströmenden Frischluft und der austretenden Abluft. Durch diesen Wärmeaustausch wird die zugeführte Frischluft vorgewärmt, wodurch der Energieverlust minimiert wird.Die vorgewärmte Frischluft wird in die Innenräume des Gebäudes geleitet, um eine kontinuierliche Belüftung sicherzustellen. Die Luftzufuhr kann dabei für verschiedene Räume und Zonen individuell geregelt werden. Die abgekühlte Abluft wird nach draußen abgeleitet, wobei der Wärmetauscher eine zentrale Rolle spielt. Er überträgt die thermische Energie zwischen der einströmenden Frischluft und der austretenden Abluft.
Unterschied e²60 zu e²
Der e² 60 überzeugt bei gleicher Baugröße wie der e² mit höherer Druckstabilität sowie mehr Luftvolumenstrom. So erreicht er die Druckstabilitäts Klasse S1 nach EN 13141-8. Das macht ihn in Gegenden mit hohen Windgeschwindigkeiten einsetzbar, wie an der Küste und Höhenlagen. Zudem hat der e²60 einen Schalldruckpegel von 18 dB(A), was ihn noch ein Stück leiser als den e² macht. Mit einer Normschalpegeldifferenz von bis zu 67 dB erreicht er Bestwerte in Sachen Schallschutz.
Technische Daten des e²60 und Merkmale:
- max Wirkungsgrad: 96 %
- Volumenstrom: 5 - 60 m³/h
- Leistungsaufnahme je Gerät: 0,4 - 3,3 Watt
- Spezifische Leistungsaufnahme: 0,09 Watt/m³/h
- Netzspannung/-Frequenz: 12V DC
- Schallleistungspegel: 18 - 56 dB(A)
- max Normalschallpegeldifferenz: 67 dB
- Ø Gerät: 154 mm
- Länge des Gerätes: 243 mm
- Min. Einbaulänge: 280 mm
