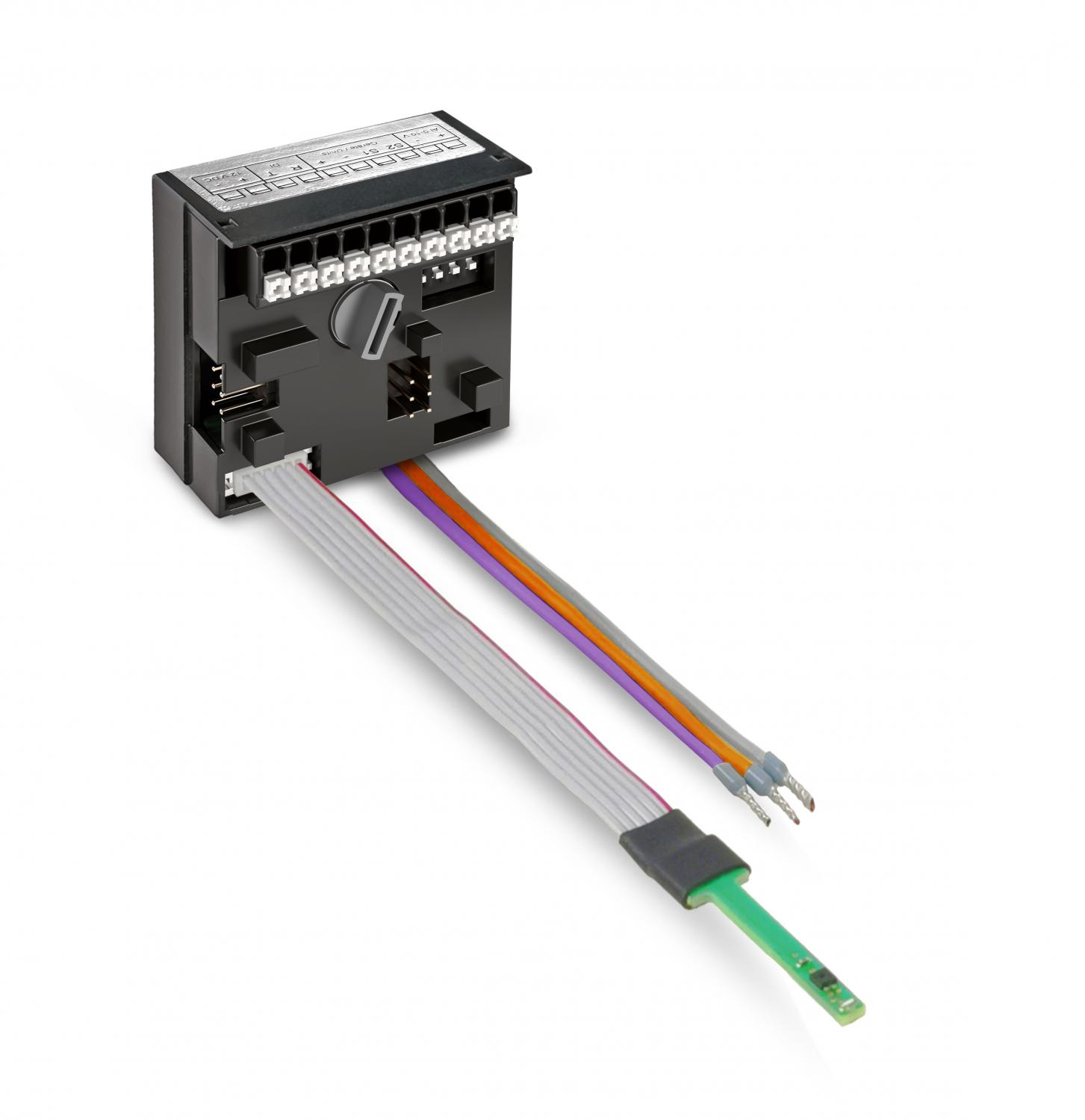

Lunos Universalsteuerung 5/UNI-FT e² eGO und RA 15/60
Artikelnummer:
EAN:
SKU:
40089
4050556400898
17207
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Lunos Universalsteuerung 5/UNI-FT für e², ego und RA 15/60 ausgestattet mit Feuchte- und Temperatursensor und Zeitnachlaufmodul
Kombination mit TAC, Schalter 5/W2U und Taster 5/W2T
Beschreibung
Die Universalsteuerung ist eine multifunktionale 12 Volt Steuerung mit integriertem Feuchte– und Temperatursensor und einem Zeitnachlauf– und Intervallrelais, die mit einem einfachen Serienschalter bedient werden kann. Für jeden Lüftertyp sind verschiedene Programme wählbar. Eine Übersicht der Programme und der entsprechenden Modifikationen befindet sich in der Einbauanleitung. Der angeschlossene Lüftertyp und die gewünschte Funktion werden durch den Codierschalter eingestellt. Die 5/UNI-FT wird entweder in Verbindung mit dem Serienschalter 5/W2U oder über einen 0– 10V Eingang an der TAC– Komfortsteuerung verwendet. Über den Codierschalter können für einen Lüftertypen unterschiedliche Programme voreingestellt werden. So kann bspw. definiert werden, ob ein Lüfter abschaltbar ist oder mit einer Grundlast betrieben werden soll. Die Steuerung wird immer mit einem 12V DC– Netzteil betrieben, mit welchem eine unterschiedliche Anzahl an Lüfter versorgt werden können. Des Weiteren verfügt die 5/UNI-FT über einen Steckkontakt (EnOcean Technologie) für die Einbindung von Funksensoren oder Funkschaltern.
Funktion
- Manuelle Steuerung über Serienschalter (3 stufig) oder Taster
- Mit Feuchte- Temperatursensor und Filterwechselanzeige
- Steuerbar über Steuersignal der TAC
- Lüftertyp und Funktion der angeschlossene Geräte über Codier-Schalter einstellbar
- Integrierter Zeitnachlauf mit möglichem Intervallbetrieb
Codierschaltereinstellungen
Die angegebenen Luftvolumenströme sind jeweils für den paarweisen Betrieb gerechnet. Bei der Installation ist es wichtig, eine Einstellung zu wählen, welche dem Lüftertyp entspricht der an der jeweiligen Steuerung angeschlossen ist.
Codierung | Lüftertyp | Stufe 0 | Stufe 1 | Stufe 2 | Stufe 3 |
Wippe 1 Aus | Wippe 1 Ein | Wippe 1 Aus | Wippe 1 Ein | ||
Wippe 2 Aus | Wippe 2 Aus | Wippe 2 Ein | Wippe 2 Ein | ||
0 | RA 15-60 | Aus | 15 m ³/ h | 30 m ³/ h | 45 m ³/ h |
1 | RA 16-60 | Aus | 15 m ³/ h | 30 m ³/ h | 60 m ³/ h |
2 | RA 15-60 | 15 m ³/ h | 30 m ³/ h | 45 m ³/ h | 60 m ³/ h |
3 | e² | Aus | 15 m³/h | 30 m³/h | 38 m³/h |
4 | e² | 15 m ³/ h | 20 m ³/ h | 30 m ³/ h | 38 m ³/ h |
5 | e² 60 | Aus | 15 m ³/ h | 30 m ³/ h | 40 m ³/ h |
6 | e² 60 | 5 m ³/ h | 15 m ³/ h | 30 m ³/ h | 40 m ³/ h |
7 | e² 60 | Aus | 15 m ³/ h | 30 m ³/ h | 60 m ³/ h |
8 | e² 60 | 15 m ³/ h | 30 m ³/ h | 45 m ³/ h | 60 m ³/ h |
9 | eGO | Aus | 5 m ³/ h | 10 m ³/ h | 45 m ³/ h |
Kombinationsmöglichkeiten der Netzteile 5/NT
Für die Versorgung der LUNOS-Lüfter und LUNOS-Steuerungen wird ein 12 V-Netzteil benötigt. LUNOS bietet ein Netzteil für die Unterputzdose und zwei Varianten für die Hutschienenmontage an. Die benötigte Leistung ergibt sich aus der Anzahl der angeschlossenen Ventilatoren (siehe Tabelle). Bei einer höheren Leistungsaufnahme als 60 Watt sind mind. 2 Steuerungen mit getrennten Zuleitungen vom Netzteil zu verlegen. Es wird für jeden eGO oder RA 15-60 einen separater Steuerkreis empfohlen.
mit Netzteil 5/NT18 | mit Netzteil 5/NT60 | mit Netzteil 5/NT100 | ||||
6 (3 Paar) e² + 0 ego + 0 RA | 10 (5 Paar) e² + 0 ego + 0 RA | 20 (10 Paar) e² + 0 ego + 0 RA | ||||
4 (2 Paar) e² + 1 ego + 0 RA | 8 (4 Paar) e² + 1 ego + 0 RA | 18 (9 Paar) e² + 1 ego + 0 RA | ||||
2 (1 Paar) e² + 2 ego + 0 RA | 6 (3 Paar) e² + 2 ego + 0 RA | 16 (8 Paar) e² + 2 ego + 0 RA | ||||
0 e² + 3 ego + 0 RA | 4 (2 Paar) e² + 3 ego + 0 RA | 14 (7 Paar) e² + 3 ego + 0 RA | ||||
0 e² + 0 ego + 1 RA | 2 (1 Paar) e² + 4 ego + 0 RA | 12 (6 Paar) e² + 4 ego + 0 RA | ||||
0 (0 Paar) e² + 5 ego + 0 RA | 10 (5 Paar) e² + 5 ego + 0 RA | |||||
6 (3 Paar) e² + 0 ego + 1 RA | 8 (4 Paar) e² + 6 ego + 0 RA | |||||
4 (2 Paar) e² + 1 ego + 1 RA | 6 (3 Paar) e² + 7 ego + 0 RA | |||||
2 (1 Paar) e² + 2 ego + 1 RA | 4 (2 Paar) e² + 8 ego + 0 RA | |||||
0 (0 Paar) e² + 3 ego + 1 RA | 2 (1 Paar) e² + 9 ego + 0 RA | |||||
0 (0 Paar) e² + 0 ego + 2 RA | 0 (0 Paar) e² + 10 ego + 0 RA | |||||
14 (7 Paar) e² + 0 ego + 1 RA | ||||||
12 (6 Paar) e² + 1 ego + 1 RA | ||||||
10 (5 Paar) e² + 2 ego + 1 RA | ||||||
8 (4 Paar) e² + 3 ego + 1 RA | ||||||
6 (3 Paar) e² + 4 ego + 1 RA | ||||||
4 (2 Paar) e² + 5 ego + 1 RA | ||||||
2 (1 Paar) e² + 6 ego + 1 RA | ||||||
0 (0 Paar) e² + 7 ego + 1 RA | ||||||
8 (4 Paar) e² + 0 ego + 2 RA | ||||||
6 (3 Paar) e² + 1 ego + 2 RA | ||||||
4 (2 Paar) e² + 2 ego + 2 RA | ||||||
2 (1 Paar) e² + 3 ego + 2 RA | ||||||
0 (0 Paar) e² + 4 ego + 2 RA | ||||||
0 (0 Paar) e² + 0 ego + 3 RA |
Technische Daten
- Betriebsspannung: 12 V DC
- Funktionsspannungsbereich: 0-10 V
- Betriebsschaltstrom: max. 5 A
- Anschlussleistung: max. 60 W
Zu verwendende Netzteile: Ausgangsspannung: 12 V DC SELV
- Bei Verwendung des Netzteils 5/NT18 können Sie maximal 3 ego oder 6 e² (3 Paare) oder einen RA 15-60 an eine Universalsteuerung anschließen.
- Bei Verwendung des Netzteils 5/NT60 können Sie maximal 5 ego oder 10 e² (5 Paare) oder 2 RA 15-60 an eine Universalsteuerung anschließen, dies entspricht der maximal möglichen Anzahl von Lüftungsgeräten, die an eine Universalsteuerung angeschlossen werden können.
- Bei Verwendung des Netzteils 5/NT100 schließen Sie die Lüftungsgeräte mit mindestens 2 Universalsteuerungen an, z.B. 2 Universalsteuerungen mit je 10 e² (5 Paare).
Einbau
- Die Universalsteuerung 5/UNI-FT können Sie zweckmäßig, wie abgebildet in eine Norm-Abzweigdose (60 mm tief) oder in eine Norm-Schalterdose (66 mm tief) einbauen.
- Kabel zu den Lüftungsgeräten: z.B. J-Y(St)Y(2x2x0,8), min. 0,5 mm², max. 1,5 mm²
- Kabel für die Versorgungsspannung des Netzteils z.B. NYM 3x 1,5 mm²
Hinweis: Die Farbe des Artikels kann abweichen.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer DE60976595
Hersteller:
LUNOS Lüftungstechnik GmbH
Wilhelmstr. 31
13593 Berlin-Spandau
Deutschland
info@lunos.de
030/362001-0
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Die Universalsteuerung 5/UNI-FT für alle e², ego und RA15-60, ausgestattet mit Feuchte– und Temperatursensor sowie Zeitnachlaufmodul, Kombination mit TAC, Schalter 5/W2U oder Taster 5/W2T
