Untergestell für Viessmann Vitocal 060-AD und Haier M8 Brauchwasser-Wärmepumpe

Universal-Untergestell für Brauchwasser-Wärmepumpen – passend für Viessmann Vitocal 060-AD und Haier M8

Das Universal-Untergestell ermöglicht die erhöhte Aufstellung geeigneter Brauchwasser-Wärmepumpen. Es ist für die Viessmann Vitocal 060-AD vorgesehen und kann bei passender Auflagegeometrie auch für die Haier M8 Warmwasser-Wärmepumpen verwendet werden.

Dank zwei einstellbarer Montagepositionen eignet sich das Untergestell für Geräte mit einem passenden Auflagedurchmesser von bis zu 555 mm. Die vier höhenverstellbaren Standfüße ermöglichen eine individuelle Ausrichtung, während der werkzeuglose Zusammenbau die Vorbereitung der Montage erleichtert.

Das Untergestell eignet sich insbesondere für die Kombination mit den kompakten Wandgeräten der Viessmann Vitocal 060-AD und Haier M8 Baureihen.

Ihre Vorteile mit dem Universal-Untergestell

• Markenübergreifend einsetzbar: Für passende Brauchwasser-Wärmepumpen von Viessmann und Haier.
• Zwei Montagepositionen: Anpassung des oberen Aufnahmerings an unterschiedliche Geräteabmessungen.
• Für Geräte bis 555 mm: Geeignet für entsprechende Auflagegeometrien mit einem Durchmesser von bis zu 555 mm.
• Höhenverstellbare Standfüße: Vier individuell um bis zu 25 mm verstellbare Füße zur Ausrichtung des Untergestells.
• Erhöhte Geräteaufstellung: Ermöglicht einen Abstand zwischen dem Gerät und dem Fußboden.
• Werkzeugloser Aufbau: Die Einzelteile lassen sich in wenigen Handgriffen zusammenstecken.

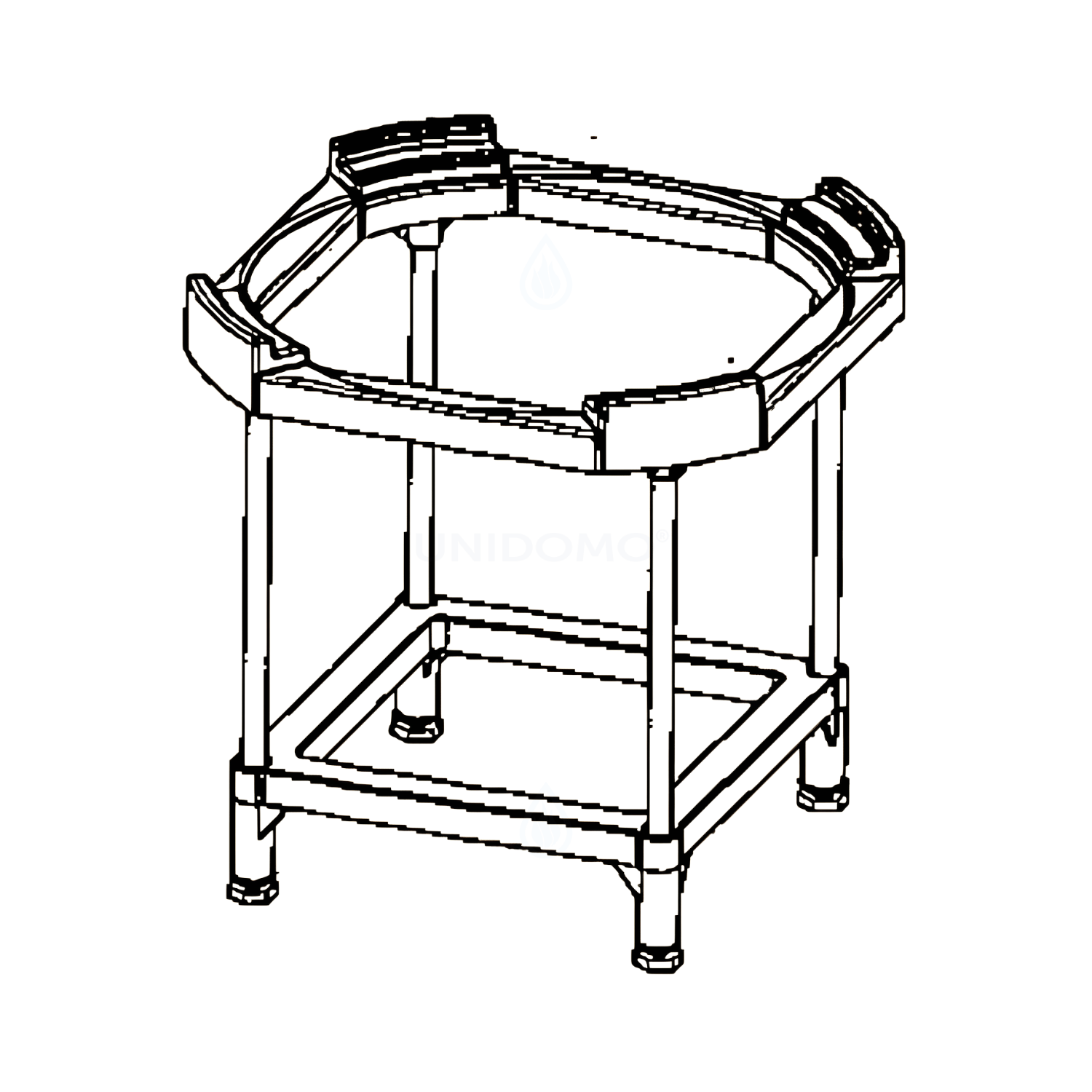

• Komplettes Untergestell: Bestehend aus oberem und unterem Rahmen, vier Verbindungsstangen und vier Standfüßen.

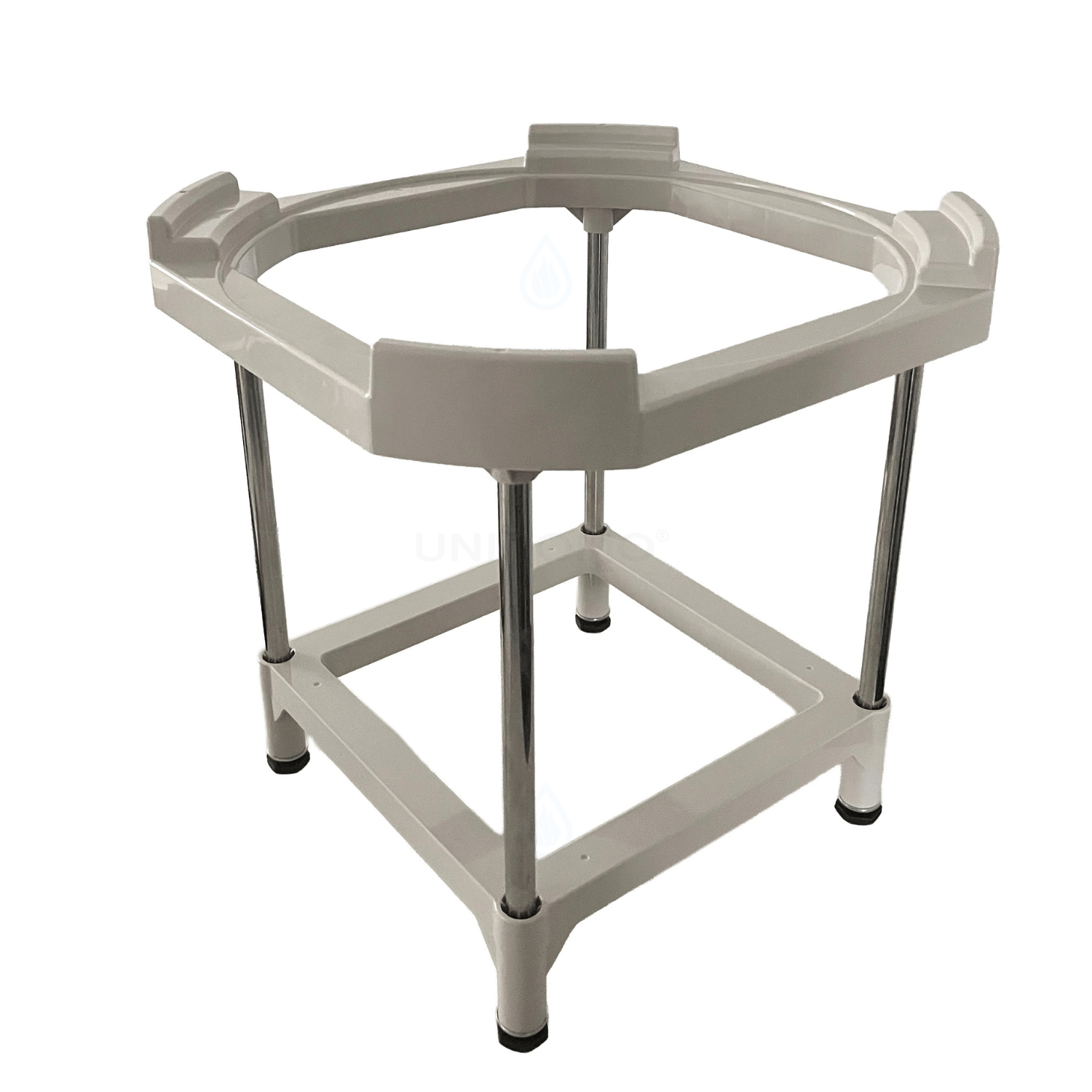

• Materialkombination: Aus Metall und Kunststoff in der Farbe Grau.

Passend für Viessmann Vitocal 060-AD und Haier M8

Das Universal-Untergestell kann für verschiedene Brauchwasser-Wärmepumpen mit geeigneter Gehäuse- und Auflagegeometrie verwendet werden. Dazu gehören insbesondere die folgenden Geräteserien:

Viessmann Vitocal 060-AD

• Viessmann Vitocal 060-AD T0W-80L – 80 Liter
• Viessmann Vitocal 060-AD T0W-110L – 110 Liter
• Viessmann Vitocal 060-AD T0W-150L – 150 Liter

Haier M8 Brauchwasser-Wärmepumpen

• Haier M8 HP80M8-9 – 80 Liter
• Haier M8 HP110M8-9 – 110 Liter
• Haier M8 HP150M8-9 – 150 Liter

Die genannten Geräte besitzen eine Gehäusebreite von 492 mm und vergleichbare Grundabmessungen. Die tatsächliche Eignung des Untergestells hängt zusätzlich von der Auflagefläche und den jeweiligen Montagevorgaben ab.

Hinweis: Das Untergestell ist ein Viessmann Zubehörartikel. Bei Verwendung mit Haier Geräten muss die Eignung der Auflage und Befestigung vor der Installation geprüft werden.

Zwei Montagepositionen für unterschiedliche Gerätedurchmesser

Der obere Aufnahmering des Untergestells kann in zwei verschiedenen Positionen montiert werden. Dadurch lässt sich das Untergestell an unterschiedliche Geräteabmessungen anpassen.

Welche Montageposition verwendet wird, richtet sich nach der tatsächlichen Auflagegeometrie der Brauchwasser-Wärmepumpe. Neben den Geräteabmessungen müssen auch der sichere Sitz und die vorgesehene Wandbefestigung berücksichtigt werden.

Vier höhenverstellbare Standfüße zur individuellen Ausrichtung

Das Untergestell verfügt über vier einzeln verstellbare Standfüße. Jeder Fuß kann um bis zu 25 mm in der Höhe angepasst werden.

Damit lässt sich das Untergestell während der Montage waagerecht ausrichten und an die jeweilige Aufstellsituation anpassen.

Voraussetzung ist ein ausreichend tragfähiger und geeigneter Untergrund. Die Standfüße dienen der Ausrichtung und ersetzen keine erforderliche Befestigung der Warmwasser-Wärmepumpe.

Einfacher Aufbau ohne Werkzeug

Das Viessmann Universal-Untergestell ist für einen unkomplizierten Zusammenbau konzipiert. Die einzelnen Bauteile werden in wenigen Handgriffen miteinander verbunden.

Der Aufbau erfolgt in drei Schritten:

1. Unteren Rahmen und Verbindungsstangen zusammensetzen.
2. Oberen Aufnahmering in der passenden Montageposition anbringen.
3. Vier Standfüße montieren und das Untergestell waagerecht ausrichten.

Für den Zusammenbau des Untergestells ist kein zusätzliches Werkzeug erforderlich. Die anschließende Installation der Brauchwasser-Wärmepumpe und ihre Befestigung erfolgen entsprechend den Vorgaben des jeweiligen Geräteherstellers.

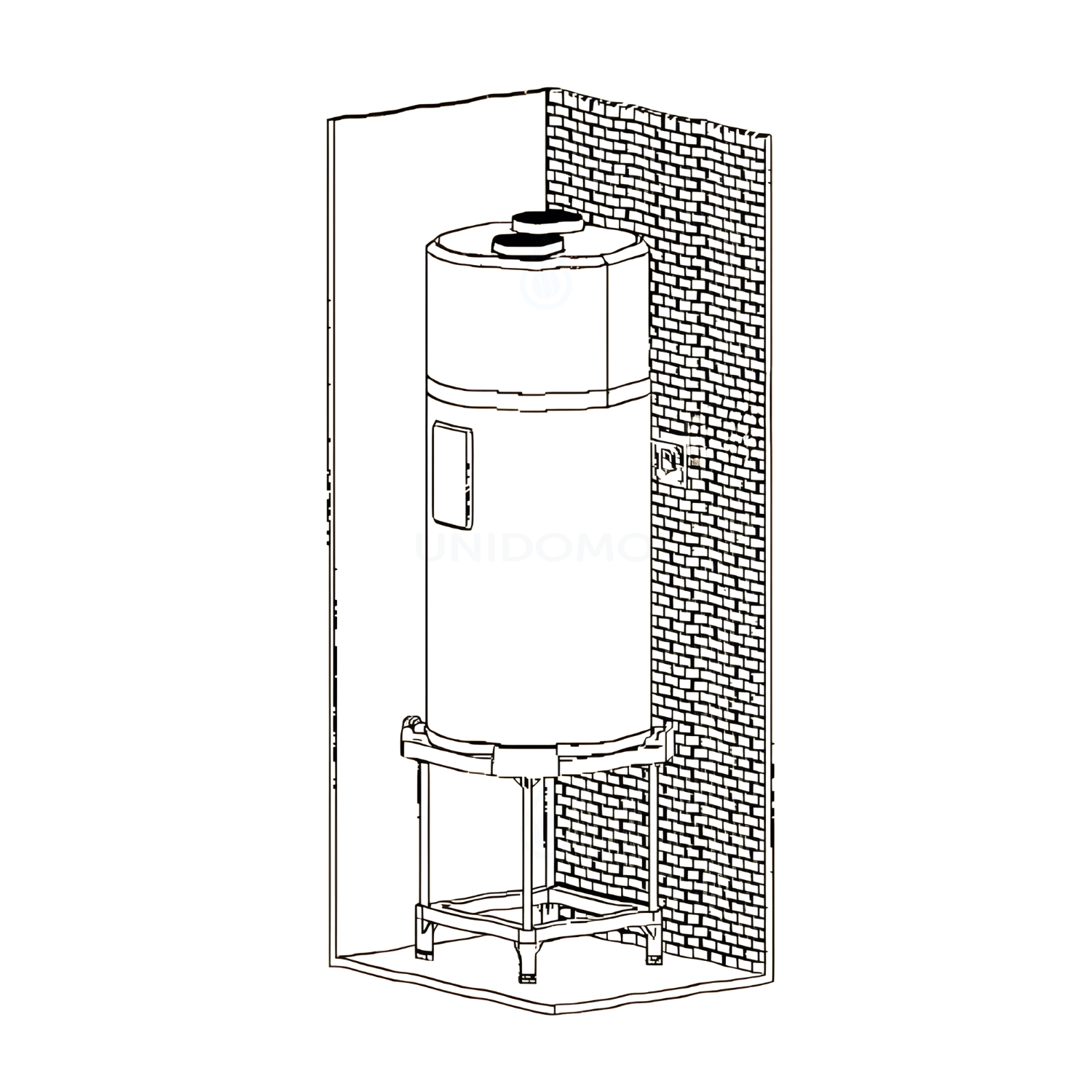

Wichtiger Hinweis zur Wandbefestigung

Die Brauchwasser-Wärmepumpen der Viessmann Vitocal 060-AD und Haier M8 Baureihen sind für eine entsprechende Wandbefestigung ausgelegt.

Das Untergestell dient als zusätzliche Aufstellhilfe und ersetzt nicht die vorgeschriebene Wandbefestigung der Warmwasser-Wärmepumpe.

Das Gerät muss entsprechend der Montageanleitung an einer ausreichend tragfähigen Wand befestigt werden. Die erforderlichen Befestigungsmittel sind auf das Wandmaterial und das jeweilige Gerätemodell abzustimmen.

Vor der Montage müssen außerdem die Tragfähigkeit des Untergrunds, die Geräteauflage und die zulässige Belastung des Untergestells berücksichtigt werden.

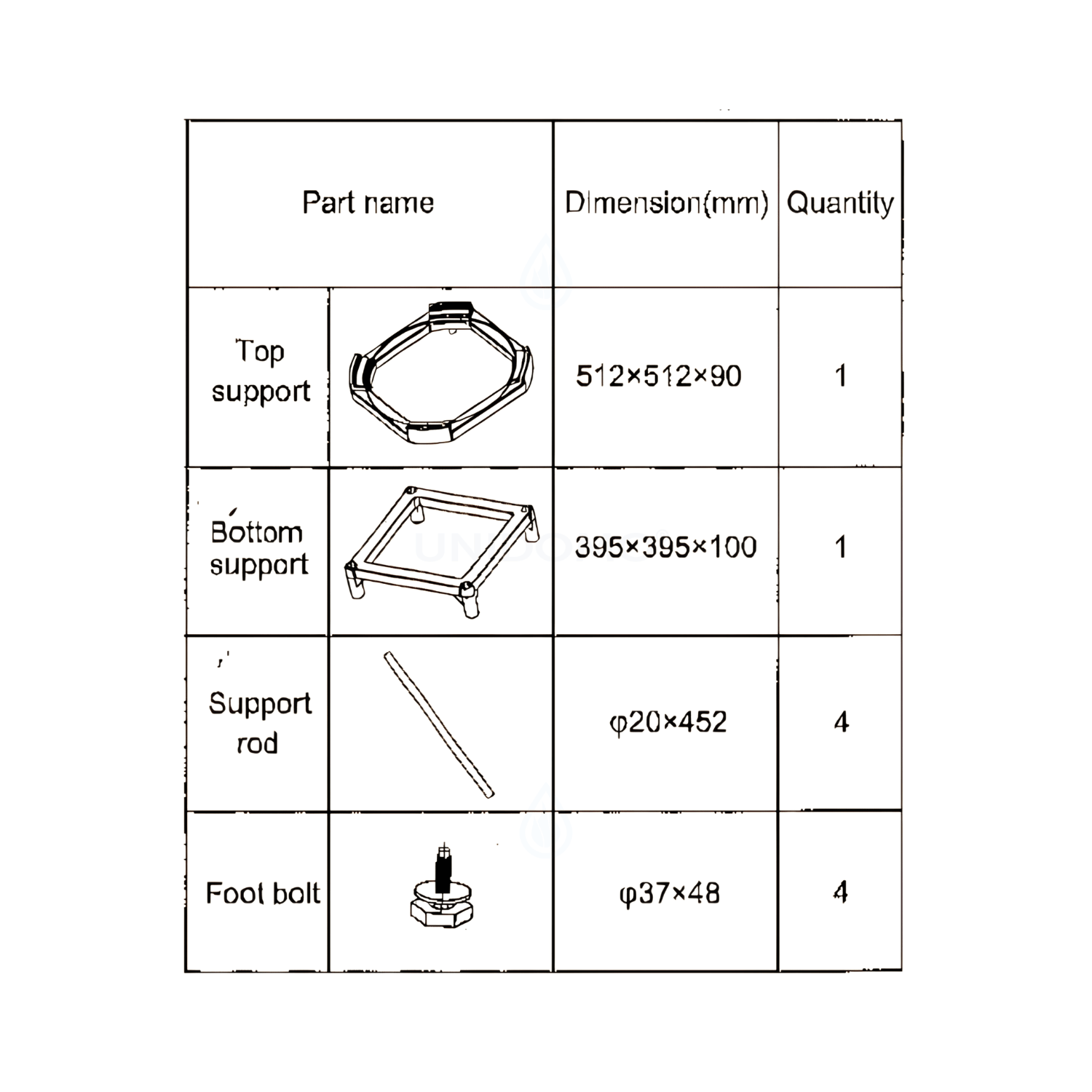

Lieferumfang

• 1 x oberer Rahmen
• 1 x unterer Rahmen
• 4 x Verbindungsstangen
• 4 x höhenverstellbare Standfüße

Technische Daten des Universal-Untergestells

Universal-Untergestell für Viessmann und Haier bei UNIDOMO kaufen

Das Universal-Untergestell ist eine praktische Ergänzung für die erhöhte Aufstellung geeigneter Brauchwasser-Wärmepumpen. Zwei Montagepositionen, vier höhenverstellbare Standfüße und der werkzeuglose Zusammenbau erleichtern die Anpassung an den vorgesehenen Aufstellort.

Das Untergestell ist insbesondere für die Viessmann Vitocal 060-AD vorgesehen und kann bei entsprechender Passform auch mit den Haier M8 Modellen HP80M8-9, HP110M8-9 und HP150M8-9 kombiniert werden.

Bestellen Sie das Untergestell bequem bei UNIDOMO. Bei Fragen zur Gerätekompatibilität, zur Montage oder zum passenden Zubehör unterstützt Sie unsere Fachberatung gerne persönlich.
