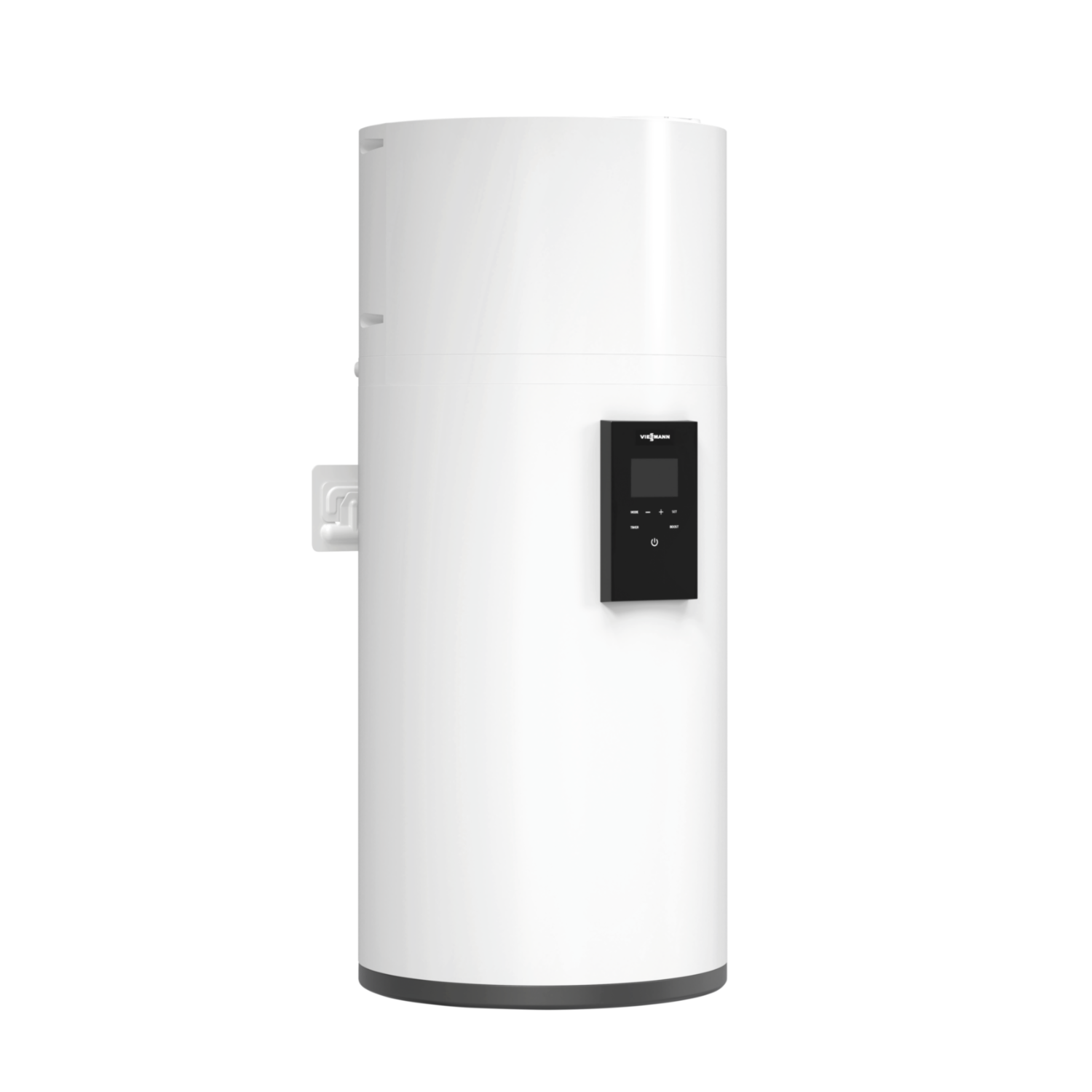

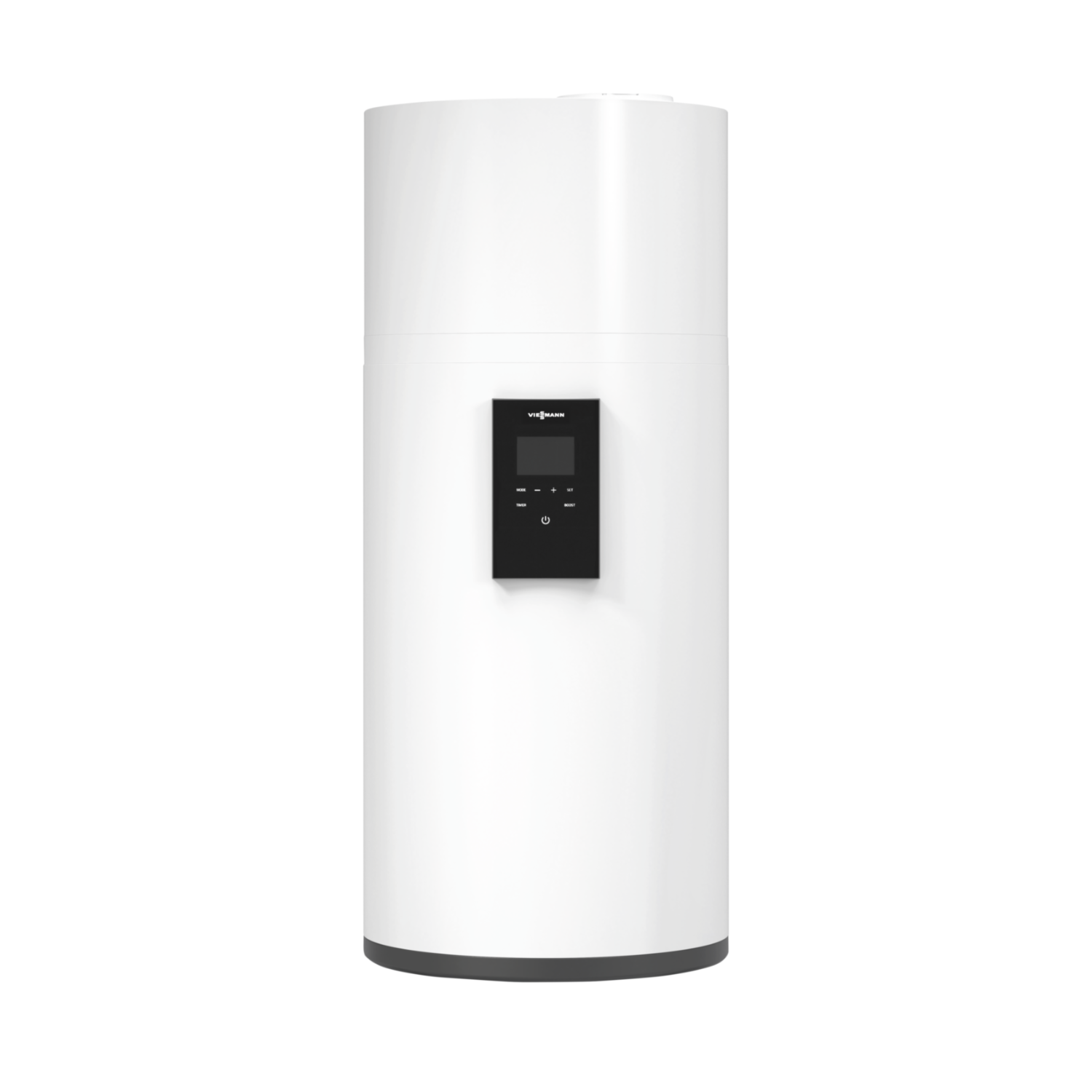

Viessmann Vitocal 060-AD T0W-150L Warmwasser-Wärmepumpe
Die Viessmann Vitocal 060-AD T0W-150L ist eine Warmwasser-Wärmepumpe mit integriertem 150-Liter-Speicher und Elektro-Heizeinsatz. Sie dient der Trinkwassererwärmung und kann sowohl im Außenluftbetrieb als auch im Umluftbetrieb eingesetzt werden.
Die vormontierte Einheit kombiniert Wärmepumpenmodul, Speicher-Wassererwärmer und Regelung in einem Gerät. Zur Ausstattung gehören das Kältemittel R290, ein integrierter 1,2-kW-Elektro-Heizeinsatz und eine Smart-Grid-Schnittstelle.
Ihre Vorteile auf einen Blick
- 150-Liter-Speicher: integrierter Speicher-Wassererwärmer für die Trinkwasserbereitung
- Außenluft- und Umluftbetrieb: für unterschiedliche Einbausituationen geeignet
- Speichertemperatur: bis 65 °C im Wärmepumpenbetrieb
- Max. Trinkwassertemperatur: bis 70 °C
- Elektro-Heizeinsatz: integrierte Zusatzheizung mit 1,2 kW
- Smart-Grid-Schnittstelle: zur Einbindung in entsprechende Anlagen- und Steuerungskonzepte
- Vormontierte Einheit: Wärmepumpenmodul, Speicher und Regelung kombiniert
- Voreingestellte Regelung: für eine strukturierte Inbetriebnahme
- Stahlspeicher: mit Ceraprotect-Emaillierung
Warmwasser-Wärmepumpe mit 150-Liter-Speicher
Die Vitocal 060-AD T0W-150L verbindet ein Luft/Wasser-Wärmepumpenmodul mit einem integrierten Speicher-Wassererwärmer. Der Speicher besitzt einen Inhalt von 150 Litern und besteht aus Stahl mit Ceraprotect-Emaillierung.
Mit einer Gesamthöhe von 1694 mm, einer Breite von 492 mm und einem Gesamtgewicht von 69 kg lässt sich die Einheit als eigenständige Lösung für die Trinkwasserbereitung einsetzen.
Außenluft- und Umluftbetrieb
Die Warmwasser-Wärmepumpe kann mit Außenluft oder Umluft betrieben werden. Dadurch lässt sich die Betriebsart an unterschiedliche räumliche und anlagentechnische Voraussetzungen anpassen.
Im Außenluftbetrieb ist nach EN 16147:2017 bei A7/W55 eine Leistungszahl von COP 2,59 angegeben. Die maximal nutzbare Wassermenge bei 40 °C beträgt an diesem Betriebspunkt 198 Liter.
Warmwasser bis 65 °C im Wärmepumpenbetrieb
Über das Wärmepumpenmodul kann der Speicher bei geeigneten Betriebsbedingungen auf bis zu 65 °C erwärmt werden. Der zulässige Bereich der Lufteintrittstemperatur reicht von -7 bis +45 °C.
Die maximale Trinkwassertemperatur beträgt 70 °C. Zusätzlich ist ein Elektro-Heizeinsatz mit 1,2 kW integriert, der die Warmwasserbereitung bei Bedarf ergänzen kann.
Smart-Grid-Schnittstelle
Die Vitocal 060-AD T0W-150L verfügt über eine Smart-Grid-Schnittstelle. Damit kann die Warmwasser-Wärmepumpe in entsprechend ausgelegte Steuerungs- und Anlagenkonzepte eingebunden werden.
Auch die Anbindung an eine Photovoltaikanlage kann im Rahmen eines passenden Anlagenkonzepts berücksichtigt werden.
Kältemittel R290
Die Viessmann Vitocal 060-AD T0W-150L arbeitet mit dem Kältemittel R290. Die Kältemittelfüllmenge beträgt 0,12 kg.
Hinweis: R290 gehört zur Sicherheitsgruppe A3 und ist brennbar. Arbeiten am Kältekreis dürfen nur durch entsprechend qualifizierte Fachkräfte durchgeführt werden.
Die passende Sicherheitsgruppe für Ihre Brauchwasser-Wärmepumpe
Eine passende Sicherheitsgruppe ist ein wichtiger Bestandteil der Installation Ihrer Brauchwasser-Wärmepumpe. Sie schützt den Warmwasserspeicher vor einem unzulässig hohen Betriebsdruck und sorgt dafür, dass überschüssiger Druck über das Sicherheitsventil abgebaut werden kann.
Unsere Empfehlung:Bestellen Sie die passende Sicherheitsgruppe direkt zu Ihrer Brauchwasser-Wärmepumpe dazu. So haben Sie das benötigte Zubehör für die Installation gleich zur Hand. Unsere Produktempfehlung finden Sie weiter unten im Zubehör.
Welche Sicherheitsgruppe ist die richtige?
Entscheidend für die Auswahl ist der maximal zulässige Betriebsdruck des Warmwasserspeichers. Die Sicherheitsgruppe muss auf die technischen Anforderungen des jeweiligen Geräts abgestimmt sein. Der Ansprechdruck muss niedriger sein als der maximale Betriebsdruck des Warmwasserspeichers.
UNIDOMO Experten-Tipp: Bei einem Warmwasserspeicher mit einem maximal zulässigen Betriebsdruck von 8 bar empfehlen wir beispielsweise eine Sicherheitsgruppe mit 6 bar Ansprechdruck, sofern diese für das Gerät und die Installation geeignet ist.
Was ist bei der Installation zu beachten?
- Die Sicherheitsgruppe muss für den Warmwasserspeicher und die Trinkwasserinstallation geeignet sein.
- Die Montage erfolgt in der Kaltwasserleitung, möglichst nah am Kaltwasseranschluss der Brauchwasser-Wärmepumpe.
- Zwischen Sicherheitsventil und Warmwasserspeicher dürfen keine Absperreinrichtungen eingebaut werden.
- Die Abblaseleitung muss frei bleiben, damit austretendes Wasser sicher abgeleitet werden kann.
Wichtiger Hinweis: Beachten Sie bei der Auswahl und Installation die Herstellervorgaben sowie die geltenden technischen Vorschriften.
Ausstattung
- Luft/Wasser-Wärmepumpenmodul
- Integrierter Speicher-Wassererwärmer mit 150 Liter Inhalt
- Speicher aus Stahl mit Ceraprotect-Emaillierung
- Regelung mit Anzeige
- Integrierter Elektro-Heizeinsatz mit 1,2 kW
- Smart-Grid-Schnittstelle
- Vormontierte Einheit
- Voreingestellte Regelung
Lieferumfang
- Viessmann Vitocal 060-AD T0W-150L Warmwasser-Wärmepumpe
- Integrierter Speicher-Wassererwärmer
- Kondenswasserschlauch
- Elektro-Heizeinsatz EHE
Technische Daten
| Produktart | Warmwasser-Wärmepumpe mit integriertem Speicher-Wassererwärmer |
| Modell | Viessmann Vitocal 060-AD T0W-150L |
| Produkttyp Vertrieb | T0W-R290 |
| Betriebsart | Außenluft- und Umluftbetrieb |
| Speicherinhalt | 150 l |
| Farbe | Vitopearlwhite |
| Warmwasserbereitungs-Energieeffizienzklasse | A+ |
| Angegebenes Lastprofil | M |
| Schallleistungspegel in Innenräumen | 50 dB(A) |
Leistungsdaten Außenluftbetrieb nach EN 16147:2017
| Leistungszahl COP A7/W55 | 2,59 |
| Aufheizzeit A7/W55 | 7:03 h:min |
| Bereitschaftsverlust im Außenluftbetrieb A7/W55 | 25 W |
| Max. nutzbare Wassermenge bei 40 °C im Außenluftbetrieb A7/W55 | 198 l |
Luftvolumenstrom und Betriebsbereich
| Min. Luftvolumenstrom Lüftungsstufe 1 im Umluftbetrieb | 250 m³/h |
| Max. Luftvolumenstrom Lüftungsstufe 2 im Umluftbetrieb | 375 m³/h |
| Min. Lufteintrittstemperatur | -7 °C |
| Max. Lufteintrittstemperatur | 45 °C |
Speicher-Wassererwärmer
| Speicherinhalt | 150 l |
| Zulässiger Betriebsdruck Heizwasser | 8,00 bar |
| Max. Trinkwassertemperatur | 70 °C |
| Max. Speichertemperatur im Wärmepumpenbetrieb | 65 °C |
| Elektro-Heizeinsatz | 1,2 kW |
Kältemittel und Anschlüsse
| Kältemittel | R290 |
| Kältemittelfüllmenge | 0,12 kg |
| Anschluss Trinkwasser warm / kalt | R 1/2 |
| Anschluss Kondenswasserablauf | 20 mm |
Energieangaben
| Warmwasserbereitungs-Energieeffizienzklasse | A+ |
| Warmwasserbereitungs-Energieeffizienz, Mitteltemperaturanwendung, durchschnittliches Klima | 116,00 % |
| Warmwasserbereitungs-Energieeffizienz | 147 % |
| Angegebenes Lastprofil | M |
| Für Betrieb zu Schwachlastzeiten geeignet | Nein |
Abmessungen und Gewicht
| Gesamtlänge | 547 mm |
| Gesamtbreite | 492 mm |
| Gesamthöhe | 1694 mm |
| Gesamtgewicht | 69 kg |
Für die Warmwasserbereitung mit 150-Liter-Speicher
Die Viessmann Vitocal 060-AD T0W-150L eignet sich für Anwendungen, bei denen eine Warmwasser-Wärmepumpe mit integriertem Speicher benötigt wird. Durch die Möglichkeit zum Außenluft- oder Umluftbetrieb kann die Betriebsweise an die jeweilige Einbausituation angepasst werden.
Der 150-Liter-Speicher, der integrierte 1,2-kW-Elektro-Heizeinsatz und die Smart-Grid-Schnittstelle ergänzen die Ausstattung für die Trinkwasserbereitung.
Fazit
Die Viessmann Vitocal 060-AD T0W-150L kombiniert eine Warmwasser-Wärmepumpe mit einem integrierten 150-Liter-Speicher. Sie ist für Außenluft- und Umluftbetrieb vorgesehen und erreicht im Wärmepumpenbetrieb Speichertemperaturen bis 65 °C.
Mit Elektro-Heizeinsatz, Smart-Grid-Schnittstelle, Ceraprotect-emailliertem Stahlspeicher und den angegebenen Anschlussmöglichkeiten bietet sie eine umfangreiche Ausstattung für die Trinkwasserbereitung.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
