Viessmann Vitocal 250-A Modular A19 12,3 kW 400V AF mit Vitocell 100-V 250L & 100-E 200L Speicher

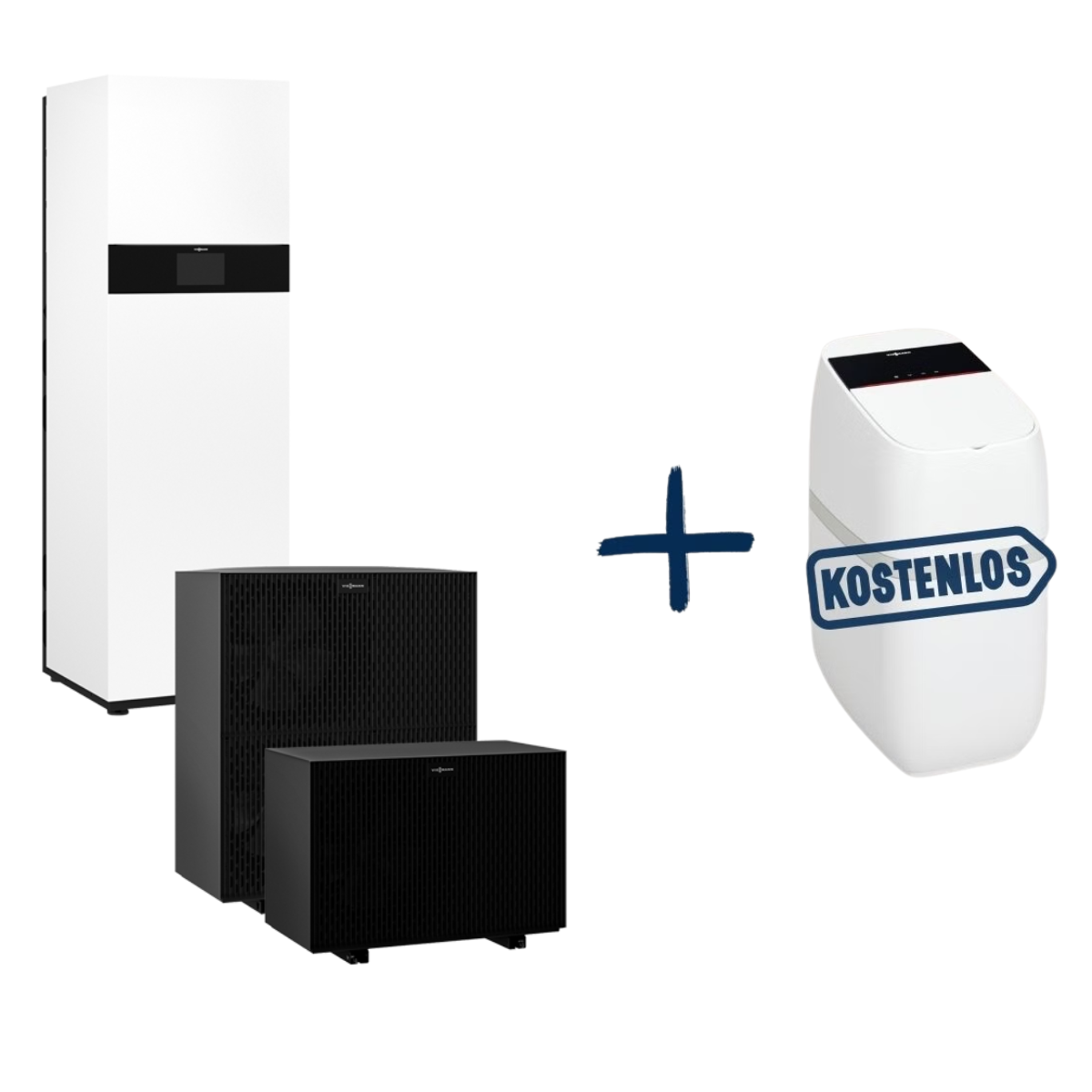

Viessmann Vitocal 250-A Modular A19 12,3 kW 400V AF – Luft/Wasser-Wärmepumpe Paket mit Vitocell 100-V CVWC 250 l & Vitocell 100-E SVWA 200 l inkl. Vitoset Aqua 19D Enthärtungsanlage

Das Paket Vitocal 250-A Modular A19 400V AF von Viessmann, inkl. Vitoset Aqua 19D Enthärtungsanlage, kombiniert eine moderne Luft/Wasser-Wärmepumpe in Monoblock-Bauweise mit dem Speicher-Wassererwärmer Vitocell 100-V CVWC 250 l sowie dem Heizwasser-Pufferspeicher Vitocell 100-E SVWA 200 l. Das System ist für Heizen, Kühlen und Trinkwassererwärmung ausgelegt und arbeitet dank DC-Inverter-Technologie besonders effizient im Teillastbetrieb.

Die AF-Ausführung (Antifreeze) bietet zusätzliche Betriebssicherheit für Anlagenkonzepte mit frostgefährdeten Bereichen. Mit einer maximalen Vorlauftemperatur bis 70 °C bei -10 °C Außentemperatur eignet sich dieses Paket sowohl für den Neubau als auch für die Modernisierung.

Ihre Vorteile auf einen Blick

• Komplettpaket: Wärmepumpe + Vitocell 100-V CVWC 250 l + Vitocell 100-E SVWA 200 l + Montage- & Systemkomponenten
• 12,3 kW Heizleistung bei A-7/W35 – ideal für größere Einfamilienhäuser und leistungsstarke Modernisierungsvorhaben
• 400 V Ausführung für passende elektrische Einbindung in entsprechend ausgelegte Anlagen
• Natürliches Kältemittel R290 mit sehr niedrigem GWP von 0,02
• Reversibel: Heizen & aktives Kühlen in einem System
• Hydro AutoControl für selbstoptimierende Volumenstromregelung
• Leiser Betrieb dank Advanced acoustics design+ (AAD+)
• Pufferspeicher inklusive für hydraulische Entkopplung und Volumenvergrößerung
• Aktionsvorteil: kostenlose Vitoset Aqua 19D Enthärtungsanlage im Paket enthalten

Systemaufbau

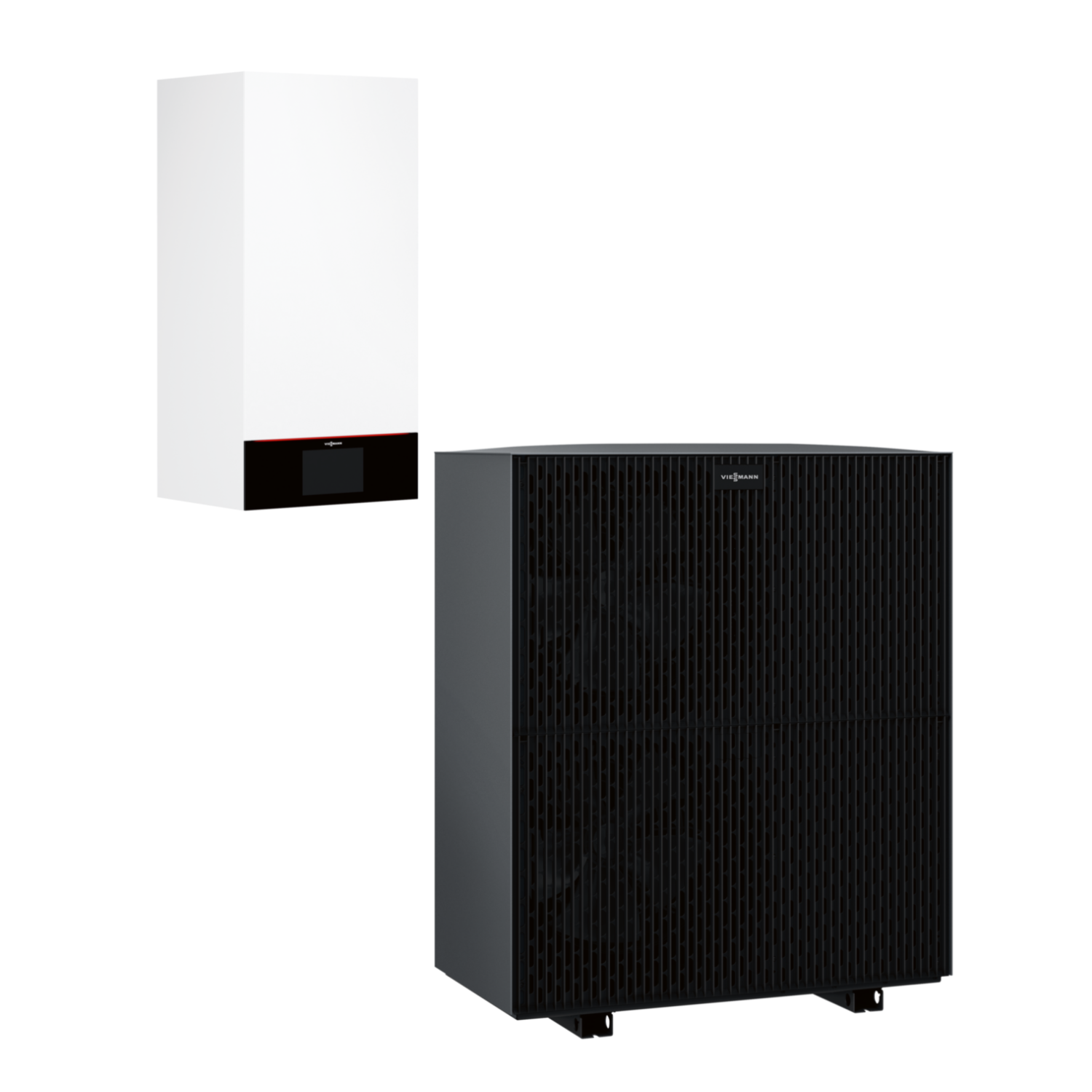

Die Vitocal 250-A Modular besteht aus einer Außeneinheit und einer wandhängenden Inneneinheit. Für die Trinkwassererwärmung ist der Vitocell 100-V CVWC 250 l im Paket enthalten, zusätzlich sorgt der Vitocell 100-E SVWA 200 l Pufferspeicher für eine stabile Systemhydraulik und zusätzliche Speicherkapazität im Heizsystem. Die Verbindung zwischen Außen- und Inneneinheit erfolgt über wasserführende Verbindungsleitungen (bauseits). Die Inneneinheit wird wandhängend montiert, die Außeneinheit bodenstehend auf Konsole.

Mögliche Anlagenkonfigurationen sind 1 direkter Heiz-/Kühlkreis ohne Mischer oder – bei Einbindung externer Komponenten – bis zu 3 Heiz-/Kühlkreise mit Mischer. Für Heiz-/Kühlkreise mit Mischer und die Optimierung der Eigenstromnutzung können zusätzliche Erweiterungen erforderlich sein.

Technische Daten – Leistung & Effizienz

Heizleistung / COP

• A2/W35: 8,6 kW | 2,10 kW Leistungsaufnahme | COP 4,06
• A7/W35: 9,0 kW | 1,70 kW Leistungsaufnahme | COP 5,27
• A-7/W35: 12,3 kW | 4,24 kW Leistungsaufnahme | COP 2,20

Kühlen / EER

• A35/W18: 10,5 kW | 2,03 kW Leistungsaufnahme | EER 5,20

Betriebsgrenzen

• Heizbetrieb: -20 °C bis +40 °C
• Kühlbetrieb: +20 °C bis +45 °C
• Max. Vorlauftemperatur: 70 °C

Kältemittel & Umweltkennwerte

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,000040 t

Sicherheitshinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3). Arbeiten am Kältekreis dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Hydraulik & Regelung (IDU-A)

• Hydro AutoControl zur Sicherstellung der Mindest-Umlaufmenge und Bereitstellung der Abtauenergie
• Heizwasser-Durchlauferhitzer: 8 kW
• Hocheffizienz-Sekundärpumpe (PWM): 60 W | EEI 0,2
• Ansteuerung einer Zirkulationspumpe
• Integrierte Energiebilanzierung
• Smart Grid und EVU-Sperre unterstützt
• Kaskadenschaltung für bis zu 5 Wärmepumpen möglich
• Zusätzliches Membran-Ausdehnungsgefäß H35 im Paket enthalten
• Heizungsfilter Dirtstop XL zum Schutz der Monoblock-Außeneinheit empfohlen bzw. bei Modernisierung zwingend vorgesehen

Regelung & Bedienkomfort

• Wärmepumpenregelung mit Viessmann One Base
• 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
• Inbetriebnahme-Assistent und Energiecockpit
• WLAN-Hotspot für lokalen Service ohne Internetverbindung
• Zeitprogramme getrennt einstellbar für Heiz-/Kühlkreis, Warmwasser, Zirkulation und geräuschreduzierten Betrieb
• Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm und Sommersparbetrieb
• Einzelraumregelung mit Komponenten aus ViCare Smart Climate möglich
• Kompatibel mit EEBUS (LPC und MPC)

Elektrische Daten

Außeneinheit

• Nennspannung Verdichter: 3/N/PE 400 V / 50 Hz
• Anlaufstrom Verdichter: 10 A

Inneneinheit

• Nennspannung Wärmepumpenregelung: 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A / 250 V
• Sekundärpumpe A1: 60 W | EEI 0,2
• Nennspannung Heizwasser-Durchlauferhitzer: 1/N/PE 230 V / 50 Hz oder 3/N/PE 400 V / 50 Hz

Schall & Abmessungen

Schallleistungspegel

• Außen: 47 dB
• Innen: 40 dB

Abmessungen & Gewicht

• Außeneinheit: 680 × 1144 × 1382 mm | 257 kg
• Inneneinheit: 360 × 450 × 920 mm | 47 kg

Anschlüsse

• Heizwasservorlauf/-rücklauf: CU 28 × 1,0 oder G 1 1/4
• Vorlauf/Rücklauf Speicher-Wassererwärmer: CU 22 × 1,0 oder G 1
• Zulässiger Betriebsdruck (Sekundärkreis): 3 bar
• Max. externer Druckverlust bei Mindestvolumenstrom 1000 l/h: 600 mbar / 60,0 kPa

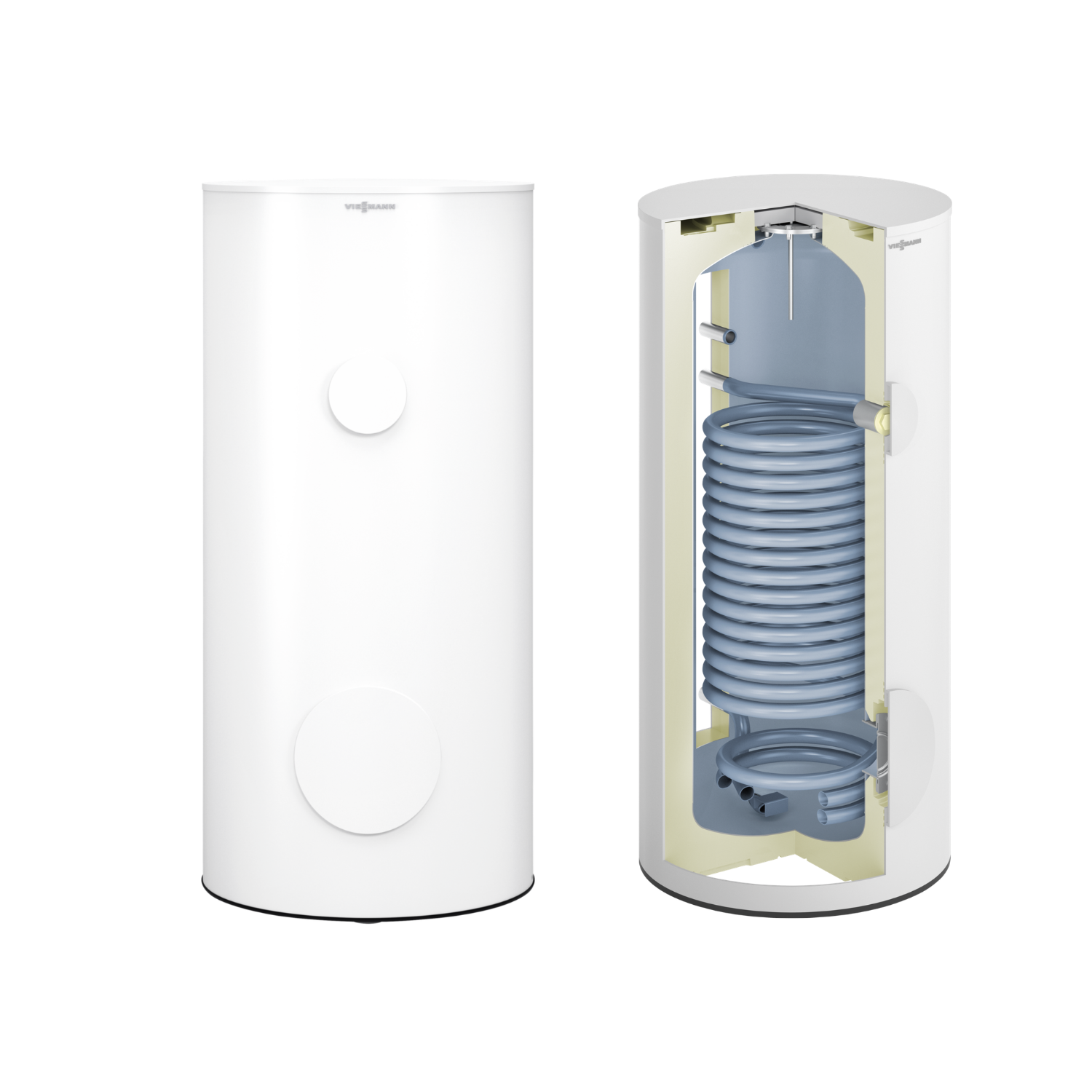

Vitocell 100-V CVWC 250 l – Speicher-Wassererwärmer (Auszug)

• Typ: CVWC | senkrecht stehender Speicher mit 1 Heizwendel
• Speicherinhalt: 250 l
• Zul. Betriebsdruck: heizwasserseitig 10 bar | trinkwasserseitig 10 bar
• Zul. Temperaturen: Heizwasservorlauf 160 °C | Trinkwasser 95 °C
• Abmessungen mit Wärmedämmung: 668 × 714 × 1430 mm | 111 kg
• Kippmaß: 1548 mm
• ErP Speicher: Energieeffizienzklasse B | Warmhalteverluste 55 W
• Besonderheiten: Ceraprotect-Emaillierung, wartungsfreie Fremdstromanode, Reinigungsöffnung, Anschluss für Elektro-Heizeinsatz

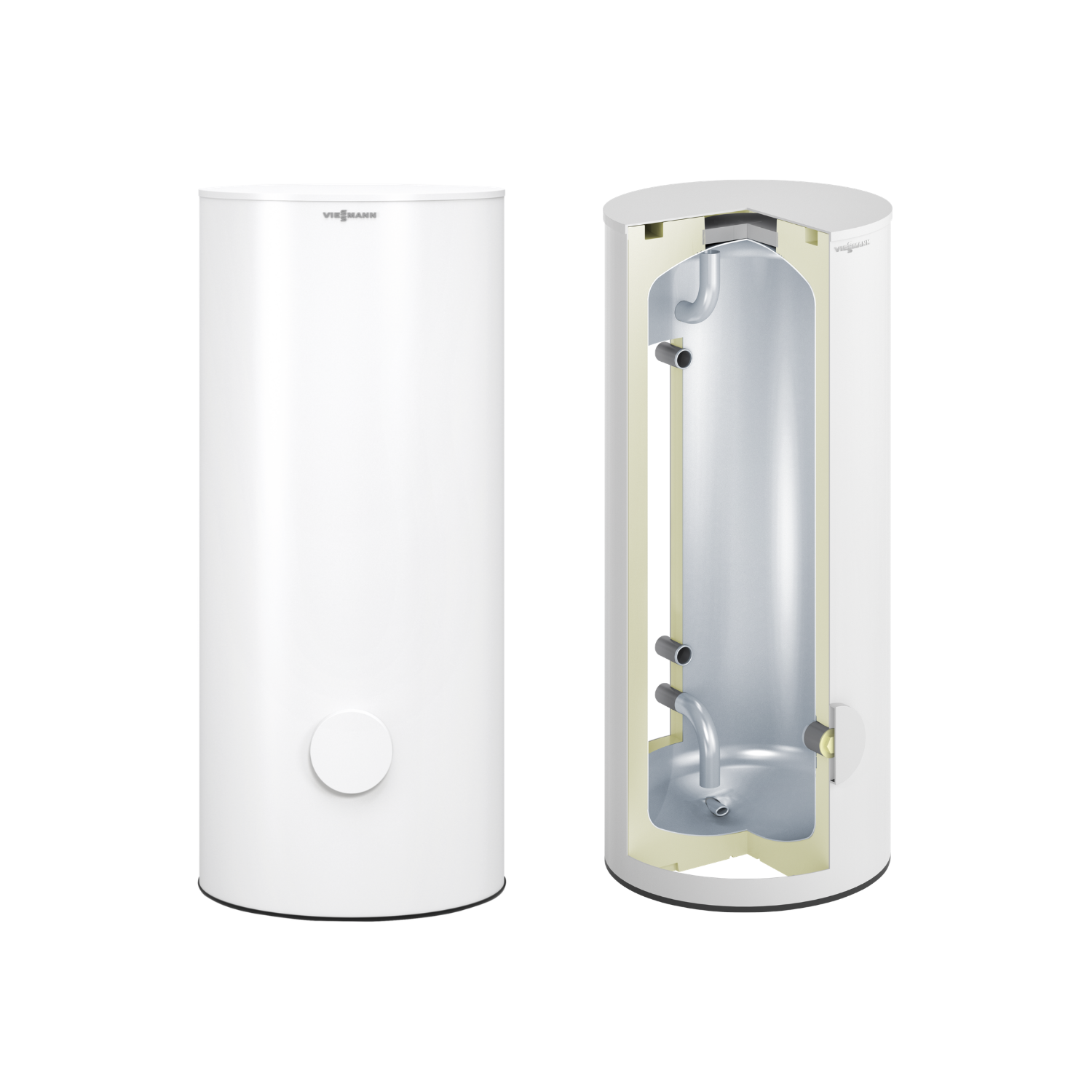

Vitocell 100-E SVWA 200 l – Heizwasser-Pufferspeicher (Auszug)

• Typ: SVWA | bodenstehender Heizwasser-Pufferspeicher
• Speicherinhalt: 200 l
• Zul. Betriebsdruck Heizwasser: 3 bar
• Max. Vorlauftemperatur Heizwasser: 110 °C
• Abmessungen: 582 × 640 × 1333 mm | 59 kg
• ErP Speicher: Energieeffizienzklasse B | Warmhalteverluste 57,5 W
• Einsatzbereich: hydraulische Weiche oder Volumenvergrößerung bei Wärmepumpen-Heizsystemen

Energieeffizienz (ErP – Auszug)

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse (Niedertemperatur, durchschnittliches Klima): A+++
• ηs (Niedertemperatur, durchschnittliches Klima): 191 %
• Wärmenennleistung: 14 kW
• Jährlicher Energieverbrauch (durchschnittliches Klima): 5897 kWh
• Raumheizungs-Energieeffizienzklasse (Mitteltemperatur, durchschnittliches Klima): A+++
• ηs (Mitteltemperatur, durchschnittliches Klima): 152 %
• Jährlicher Energieverbrauch Mitteltemperatur: 7019 kWh
• Schallleistungspegel (ErP): außen 47 dB | innen 40 dB
• Temperaturregler Klasse: II | Beitrag Raumheizungs-Energieeffizienz: 2 %

Lieferumfang (Paket Vitocal 250-A Modular A19 400V AF mit Vitocell 100-V 250 l & Vitocell 100-E 200 l)

• 1 × Viessmann Vitocal 250-A Modular A19 400V V101 (Art.-Nr. Z032475)
• 1 × Viessmann Vitoset Aqua 19D Enthärtungsanlage (Art.-Nr. Z024763)

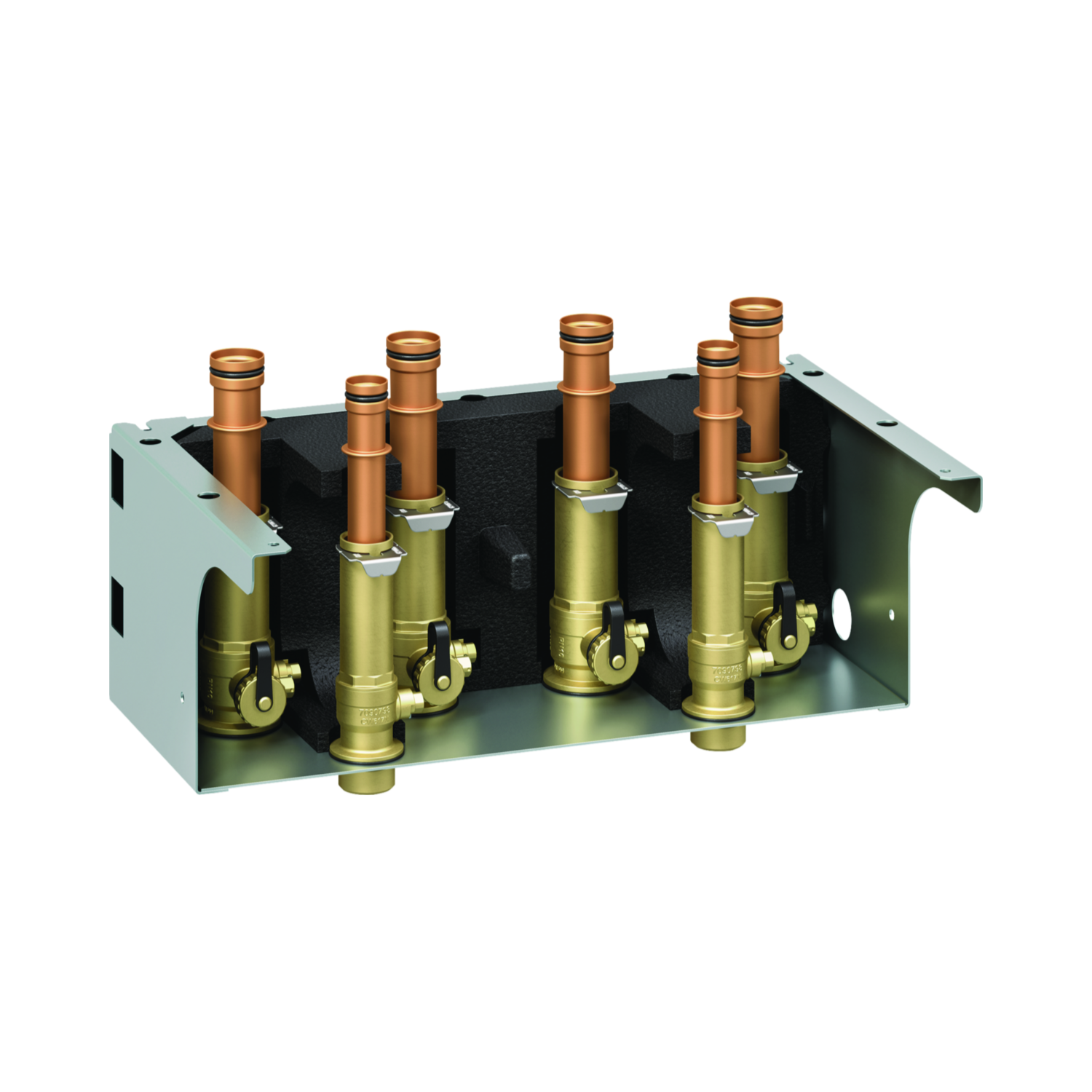

• 1 × Viessmann Montagehilfe Comfort für Aufputzmontage (Art.-Nr. 3210484)

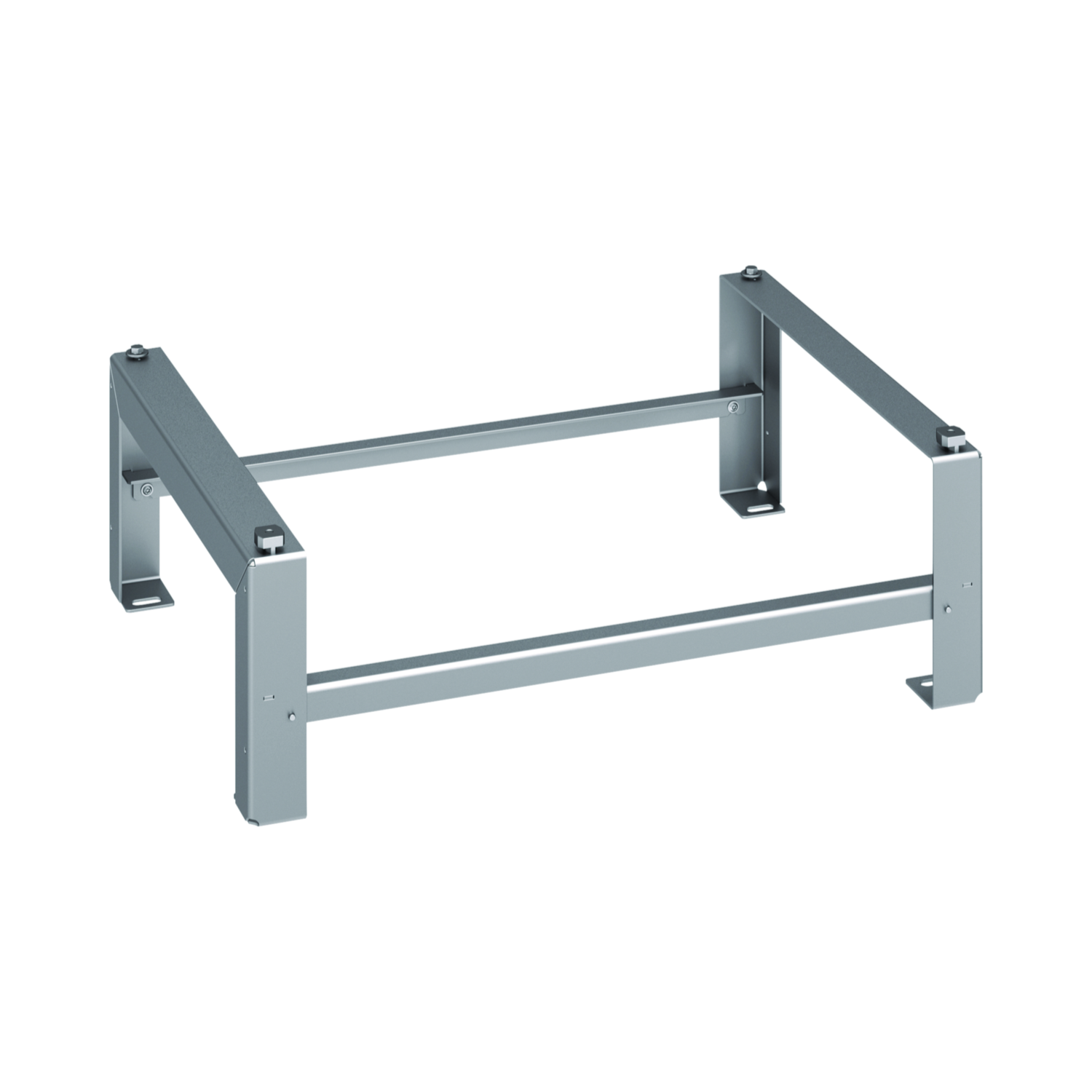

• 1 × Viessmann Konsole für Bodenmontage (Art.-Nr. 3211097)
• 1 × Viessmann Vitocell 100-V CVWC Speicher-Wassererwärmer 250 l (Art.-Nr. Z026455)
• 1 × Viessmann Vitocell 100-E SVWA Heizwasser-Pufferspeicher 200 l (Art.-Nr. Z018470)

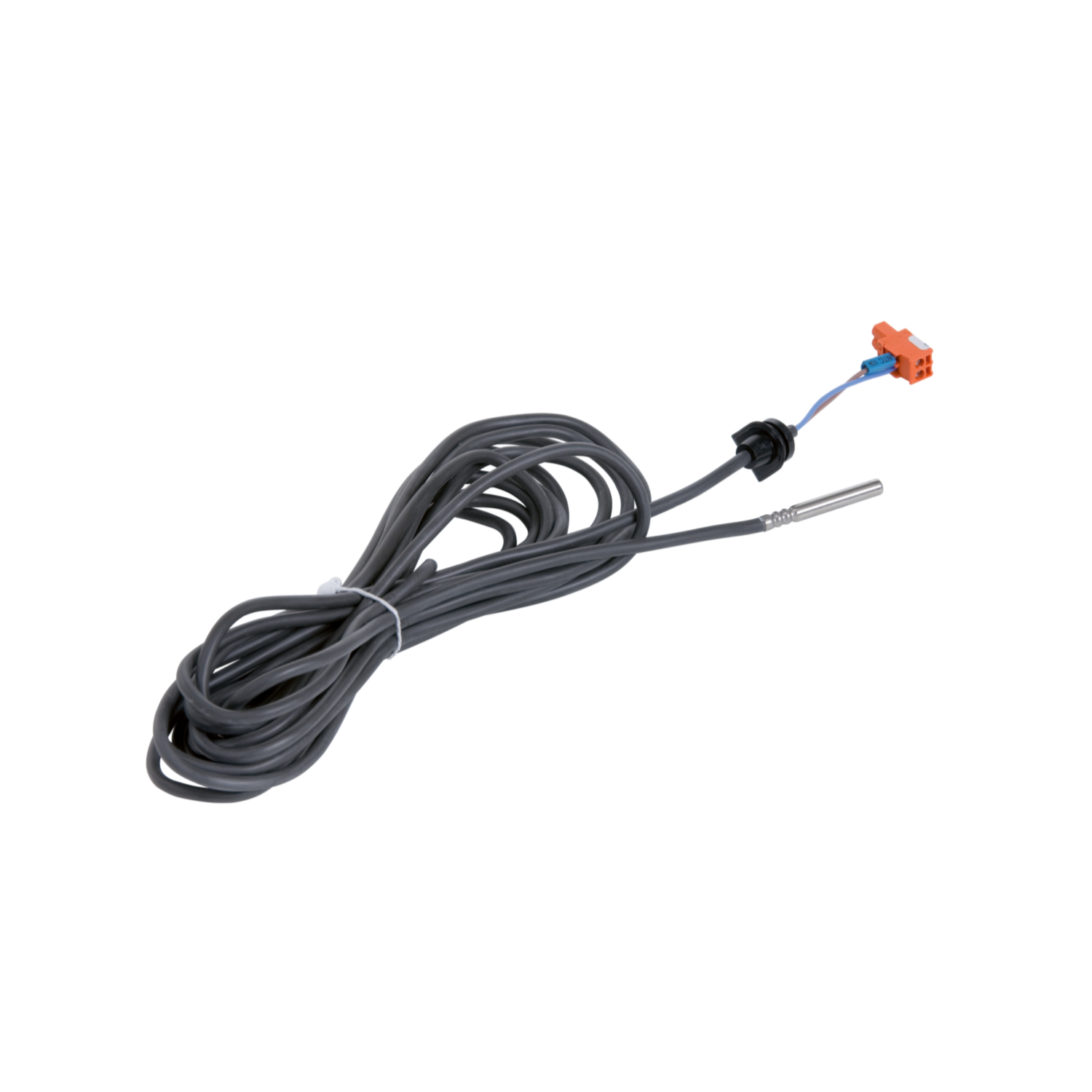

• 2 × Viessmann Tauchtemperatursensor NTC 10 kOhm (Art.-Nr. 7438702)

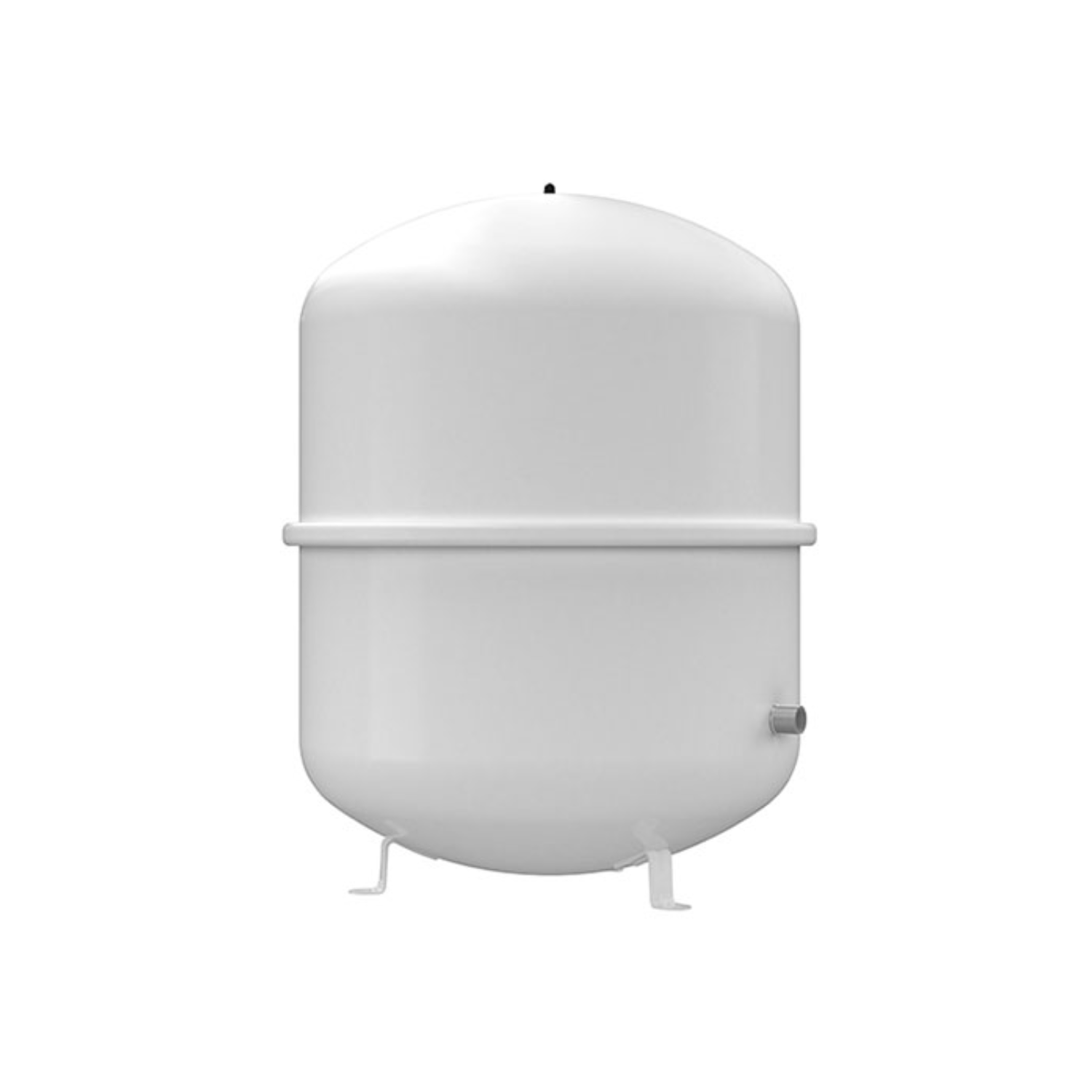

• 1 × Membran-Ausdehnungsgefäß H35 weiß 35 l (Art.-Nr. 7938083)

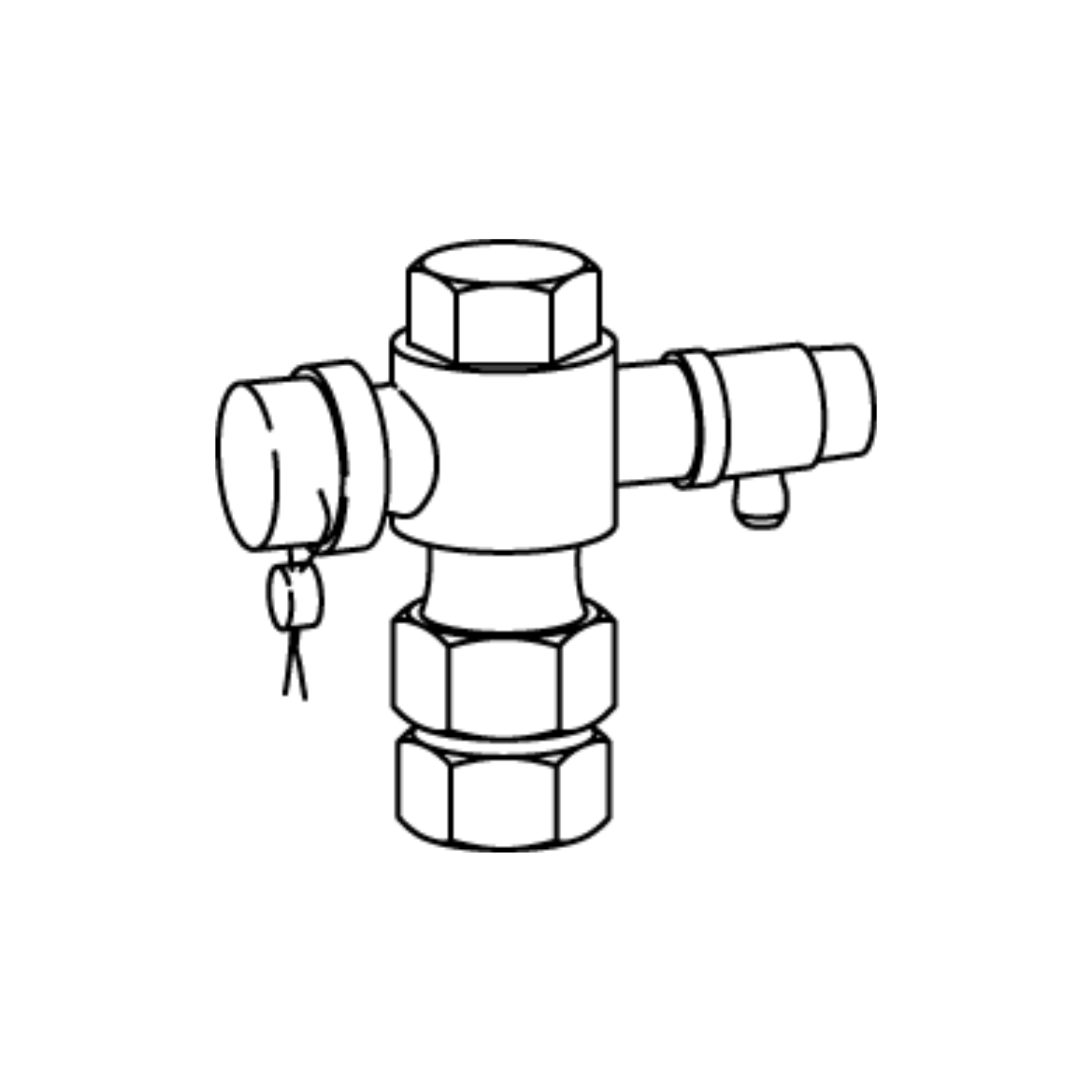

• 1 × Kappenventil R 3/4 (Art.-Nr. 9572213)

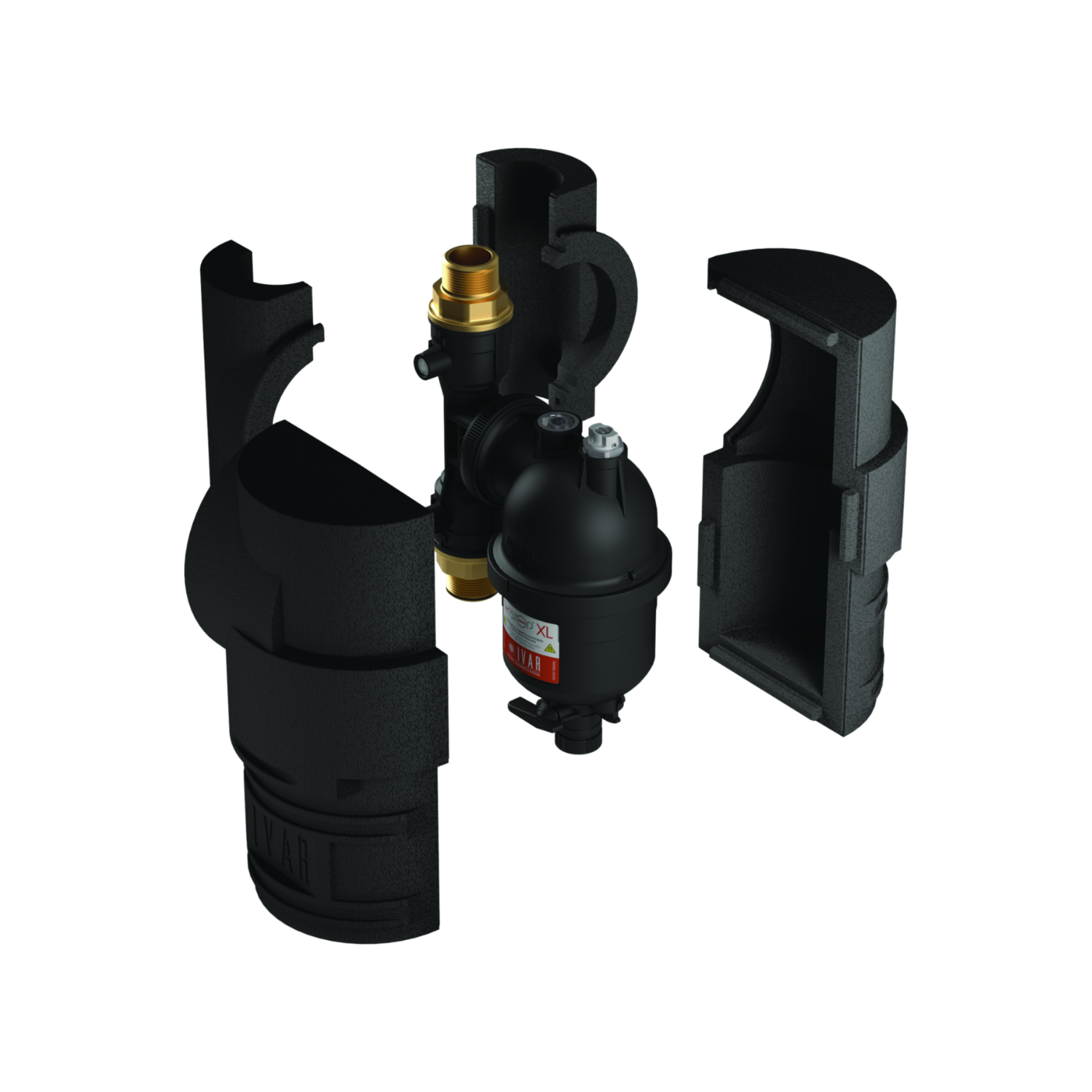

• 1 × Viessmann Heizungsfilter Dirtstop XL 1 1/4" (Art.-Nr. 3203050)

Hinweise zur Installation

• Außeneinheit bodenstehend auf Konsole montieren, Inneneinheit wandhängend
• Wasserführende Verbindungsleitungen zwischen Außen- und Inneneinheit bauseits
• Für jede Inneneinheit ist eine Montagehilfe Basic oder Comfort erforderlich – in diesem Paket bereits enthalten
• Der Dirtstop XL sollte bei Monoblock-Wärmepumpen zwischen Innen- und Außeneinheit eingebaut werden
• Internetverbindung für ViCare, ViGuide und Fernservice über WLAN oder LAN möglich
