Viessmann Vitocal 250-A Modular A08 6,5 kW 230V AF mit Vitocell 100-V 250L & 100-E 75L Speicher

Viessmann Vitocal 250-A Modular A08 6,5 kW 230V AF – Luft/Wasser-Wärmepumpe Paket mit Vitocell Modular 100-VE 250/75 inkl. Vitoset Aqua 19D Enthärtungsanlage

Das Paket Vitocal 250-A Modular A08 230V AF von Viessmann, inkl. Vitoset Aqua 19D Enthärtungsanlage, kombiniert eine moderne Luft/Wasser-Wärmepumpe in Monoblock-Bauweise mit dem Vitocell Modular 100-VE 250/75. Dieses modulare Speicherkonzept vereint einen 250 l Speicher-Wassererwärmer und einen 75 l Heizwasser-Pufferspeicher in einer kompakten Systemlösung. Das Paket ist für Heizen, Kühlen und Trinkwassererwärmung ausgelegt und arbeitet dank DC-Inverter-Technologie besonders effizient im Teillastbetrieb.

Die AF-Ausführung (Antifreeze) bietet zusätzliche Betriebssicherheit für Anlagenkonzepte mit frostgefährdeten Bereichen. Mit einer maximalen Vorlauftemperatur bis 70 °C bei -10 °C Außentemperatur eignet sich dieses Paket sowohl für den Neubau als auch für die Modernisierung.

Ihre Vorteile auf einen Blick

• Komplettpaket: Wärmepumpe + Vitocell Modular 100-VE 250/75 + Montage- & Systemkomponenten
• 6,5 kW Heizleistung bei A-7/W35 – geeignet für viele Einfamilienhäuser und Modernisierungsvorhaben
• Modulares Speicherkonzept mit 250 l Trinkwasserspeicher und 75 l Pufferspeicher
• Natürliches Kältemittel R290 mit sehr niedrigem GWP von 0,02
• Reversibel: Heizen & aktives Kühlen in einem System
• Hydro AutoControl für selbstoptimierende Volumenstromregelung
• Leiser Betrieb dank Advanced acoustics design+ (AAD+)
• Platzsparende Systemlösung mit einheitlichem Design von Speicher und Wärmeerzeuger
• Aktionsvorteil: kostenlose Vitoset Aqua 19D Enthärtungsanlage im Paket enthalten

Systemaufbau

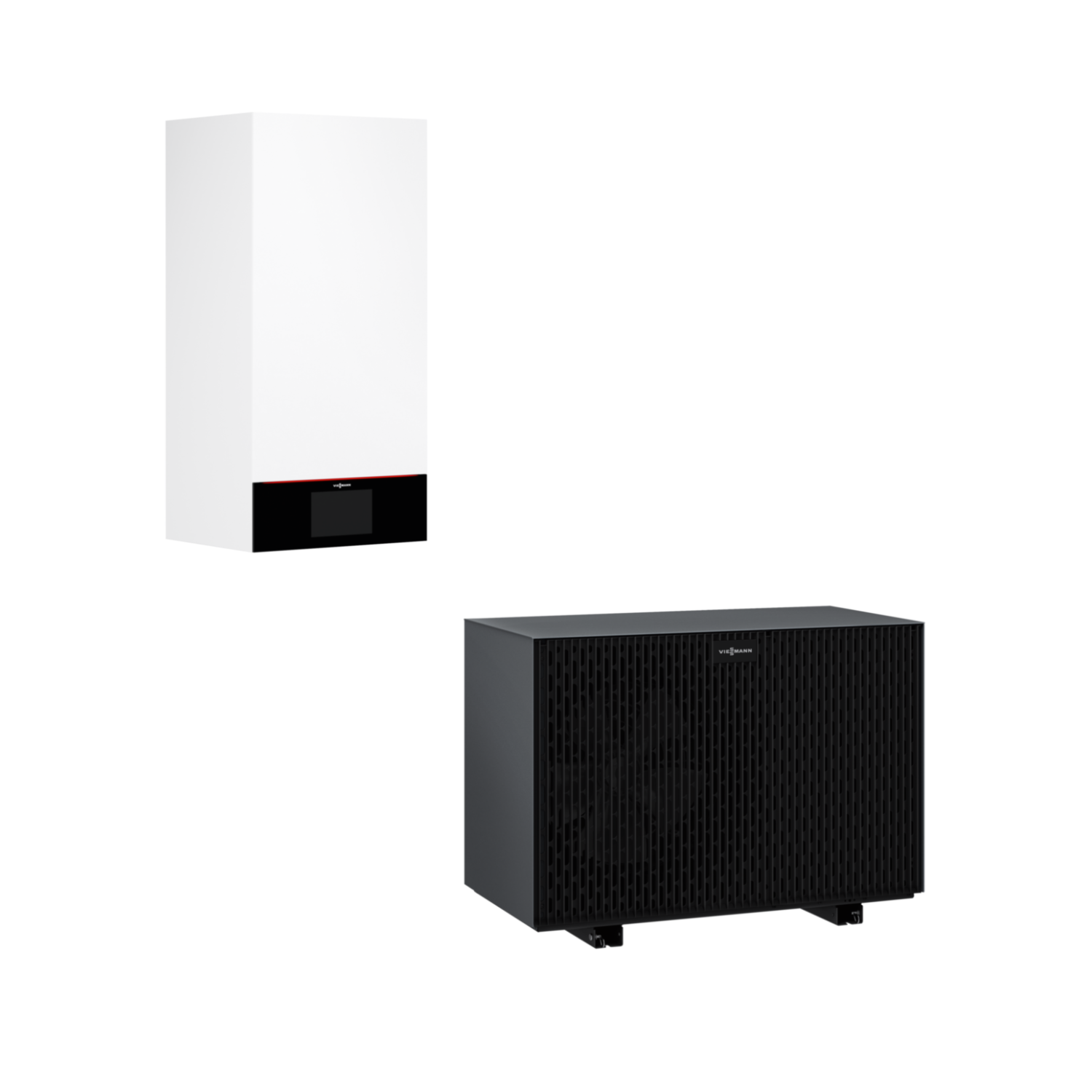

Die Vitocal 250-A Modular besteht aus einer Außeneinheit und einer wandhängenden Inneneinheit. Als Speicherlösung ist der Vitocell Modular 100-VE 250/75 im Paket enthalten. Dieser kombiniert einen senkrecht stehenden Speicher-Wassererwärmer mit einem senkrecht stehenden Heizwasser-Pufferspeicher, der auf dem Speicher-Wassererwärmer montiert wird. Dadurch entsteht eine kompakte und optisch abgestimmte Systemlösung für Trinkwassererwärmung sowie Heiz- und Kühlwasserspeicherung.

Die Verbindung zwischen Außen- und Inneneinheit erfolgt über wasserführende Verbindungsleitungen (bauseits). Die Inneneinheit wird wandhängend montiert, die Außeneinheit bodenstehend auf Konsole. Mögliche Anlagenkonfigurationen sind 1 direkter Heiz-/Kühlkreis ohne Mischer oder – bei Einbindung externer Komponenten – bis zu 3 Heiz-/Kühlkreise mit Mischer.

Technische Daten – Leistung & Effizienz

Heizleistung / COP

• A2/W35: 4,0 kW | 1,08 kW Leistungsaufnahme | COP 3,7
• A7/W35: 5,6 kW | 1,14 kW Leistungsaufnahme | COP 4,9
• A-7/W35: 6,5 kW | 2,40 kW Leistungsaufnahme | COP 2,7

Kühlen / EER

• A35/W18: 6,0 kW | 1,46 kW Leistungsaufnahme | EER 4,1

Betriebsgrenzen

• Heizbetrieb: -20 °C bis +40 °C
• Kühlbetrieb: +15 °C bis +45 °C
• Max. Vorlauftemperatur: 70 °C

Kältemittel & Umweltkennwerte

• Kältemittel: R290 (Propan)
• Füllmenge: 1,2 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,000024 t

Sicherheitshinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3). Arbeiten am Kältekreis dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Hydraulik & Regelung (IDU-A)

• Hydro AutoControl zur Sicherstellung der Mindest-Umlaufmenge und Bereitstellung der Abtauenergie
• Heizwasser-Durchlauferhitzer: 8 kW
• Hocheffizienz-Sekundärpumpe (PWM): 60 W | EEI 0,2
• Ansteuerung einer Zirkulationspumpe
• Integrierte Energiebilanzierung
• Smart Grid und EVU-Sperre unterstützt
• Kaskadenschaltung für bis zu 5 Wärmepumpen möglich
• Zusätzliches Membran-Ausdehnungsgefäß H35 im Paket enthalten
• Heizungsfilter Dirtstop XL zum Schutz der Monoblock-Außeneinheit empfohlen bzw. bei Modernisierung zwingend vorgesehen

Regelung & Bedienkomfort

• Wärmepumpenregelung mit Viessmann One Base
• 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
• Inbetriebnahme-Assistent und Energiecockpit
• WLAN-Hotspot für lokalen Service ohne Internetverbindung
• Zeitprogramme getrennt einstellbar für Heiz-/Kühlkreis, Warmwasser, Zirkulation und geräuschreduzierten Betrieb
• Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm und Sommersparbetrieb
• Einzelraumregelung mit Komponenten aus ViCare Smart Climate möglich
• Kompatibel mit EEBUS (LPC und MPC)

Elektrische Daten

Außeneinheit

• Nennspannung Verdichter: 1/N/PE 230 V / 50 Hz
• Anlaufstrom Verdichter: 10 A

Inneneinheit

• Nennspannung Wärmepumpenregelung: 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A / 250 V
• Sekundärpumpe A1: 60 W | EEI 0,2
• Nennspannung Heizwasser-Durchlauferhitzer: 1/N/PE 230 V / 50 Hz oder 3/N/PE 400 V / 50 Hz

Schall & Abmessungen

Schallleistungspegel

• Außen: 48 dB
• Innen: 40 dB

Abmessungen & Gewicht

• Außeneinheit: 600 × 1144 × 841 mm | 162 kg
• Inneneinheit: 360 × 450 × 920 mm | 47 kg
• Speichermodul gesamt: 668 × 714 × 1929 mm | 161 kg

Anschlüsse

• Heizwasservorlauf/-rücklauf: CU 28 × 1,0 oder G 1 1/4
• Vorlauf/Rücklauf Speicher-Wassererwärmer: CU 22 × 1,0 oder G 1
• Zulässiger Betriebsdruck (Sekundärkreis): 3 bar
• Max. externer Druckverlust bei Mindestvolumenstrom 1000 l/h: 600 mbar / 60,0 kPa

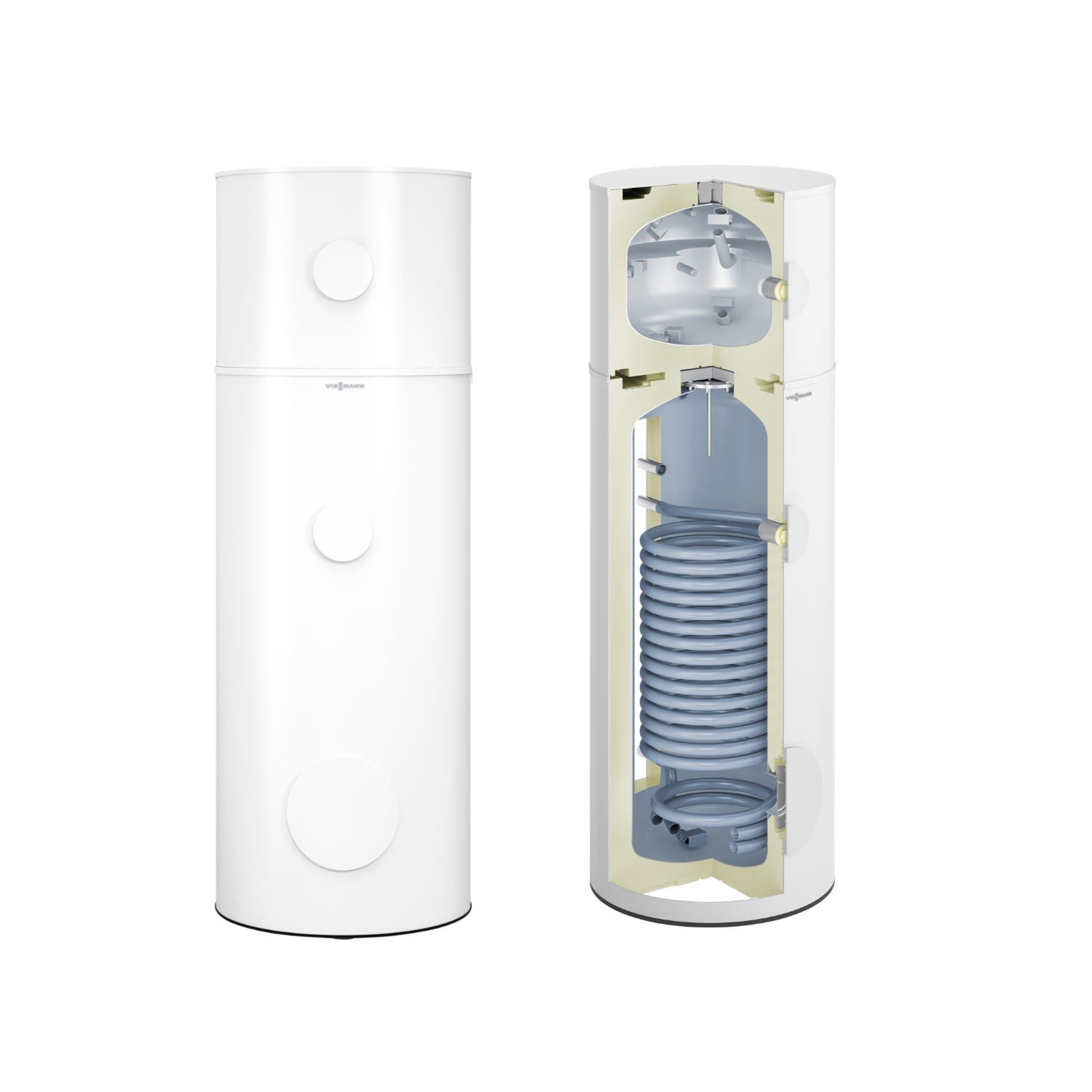

Vitocell Modular 100-VE 250/75 – Speicherlösung (Auszug)

• System: Kombination aus 250 l Speicher-Wassererwärmer und 75 l Heizwasser-Pufferspeicher
• Speicher-Wassererwärmer: emailliert, senkrecht stehend, mit effizienter Wärmedämmung
• Pufferspeicher: senkrecht stehend, zur Montage auf dem Speicher-Wassererwärmer
• Gesamtabmessungen: 668 × 714 × 1929 mm | 161 kg
• Farbe: Vitopearlwhite
• Warmwasserspeicher: 250 l | zul. Betriebsdruck Trinkwasser 10 bar
• Pufferspeicher: 75 l | max. Vorlauftemperatur 110 °C | zul. Betriebsdruck 3 bar
• Besonderheiten: modulares Speicherkonzept, geringe Stellfläche, 360° drehbare Systemlösung, integrierte Tragegriffe

Energieeffizienz (ErP – Auszug)

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse (Niedertemperatur, durchschnittliches Klima): A+++
• ηs (Niedertemperatur, durchschnittliches Klima): 176 %
• Wärmenennleistung: 6 kW
• Jährlicher Energieverbrauch (durchschnittliches Klima): 3012 kWh
• Raumheizungs-Energieeffizienzklasse (Mitteltemperatur, durchschnittliches Klima): A++
• ηs (Mitteltemperatur, durchschnittliches Klima): 143 %
• Jährlicher Energieverbrauch Mitteltemperatur: 3504 kWh
• Schallleistungspegel (ErP): außen 48 dB | innen 40 dB
• Temperaturregler Klasse: II | Beitrag Raumheizungs-Energieeffizienz: 2 %

ErP-Daten Speicher (Auszug)

• Warmwasserspeicher: Energieeffizienzklasse B | Warmhalteverluste 55,0 W | Speicherinhalt 242 l
• Pufferspeicher: Energieeffizienzklasse B | Warmhalteverluste 35,0 W | Speicherinhalt 75 l

Lieferumfang (Paket Vitocal 250-A Modular A08 230V AF mit Vitocell Modular 100-VE 250/75)

• 1 × Viessmann Vitocal 250-A Modular A08 230V V101 (Art.-Nr. Z032469)
• 1 × Viessmann Vitoset Aqua 19D Enthärtungsanlage (Art.-Nr. Z024763)

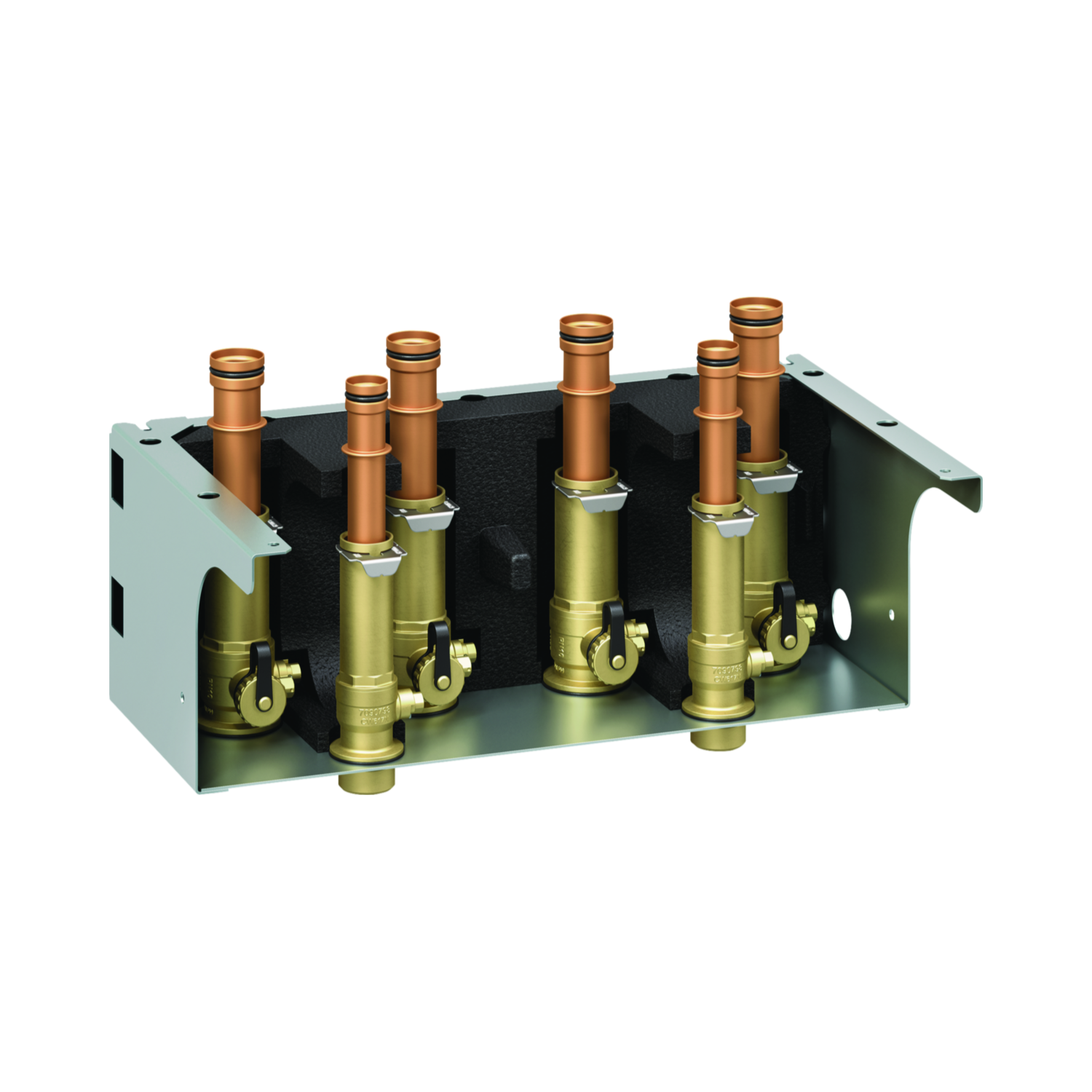

• 1 × Viessmann Montagehilfe Comfort für Aufputzmontage (Art.-Nr. 3210484)

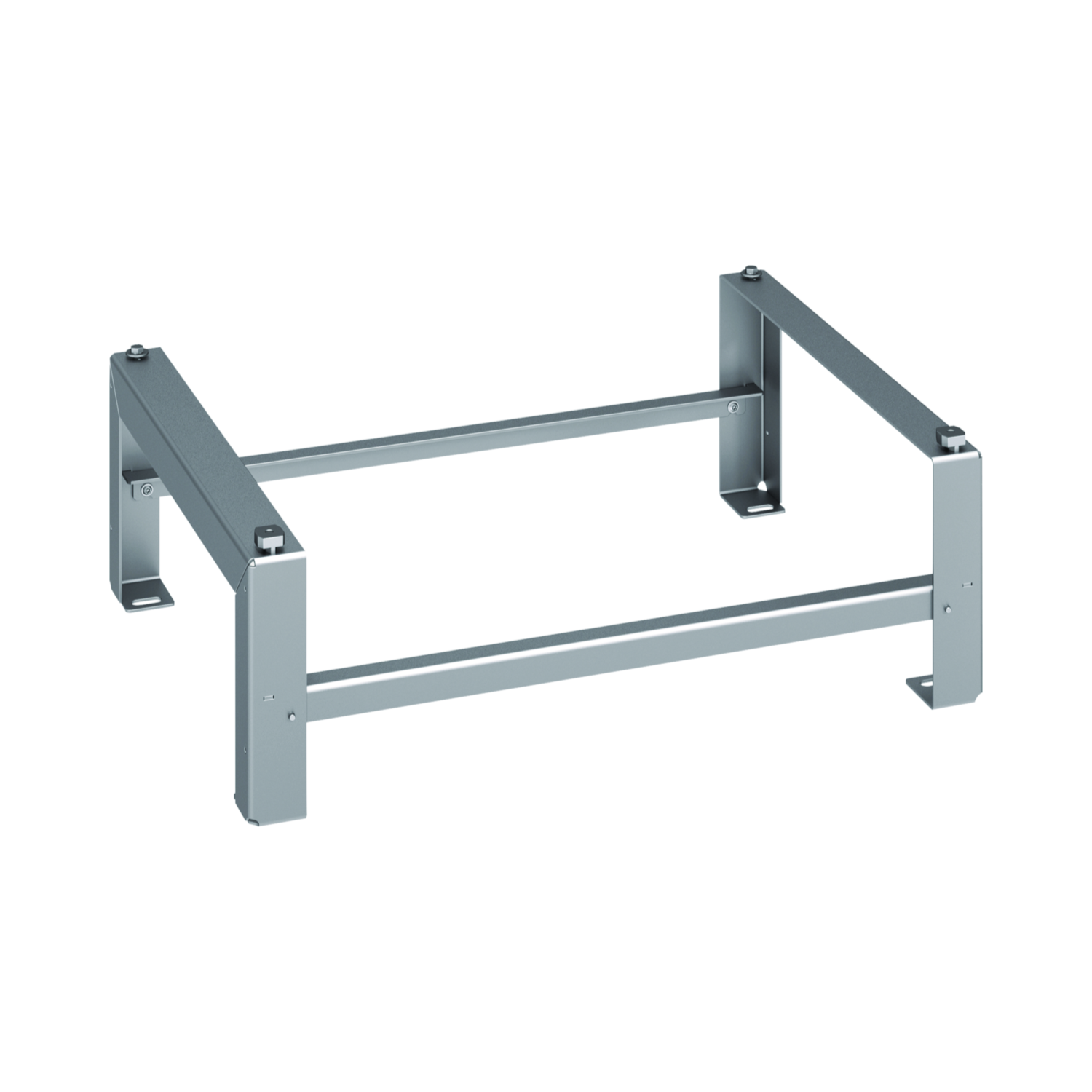

• 1 × Viessmann Konsole für Bodenmontage (Art.-Nr. 3211097)
• 1 × Viessmann Vitocell Modular 100-VE 250/75 (Art.-Nr. Z026463)

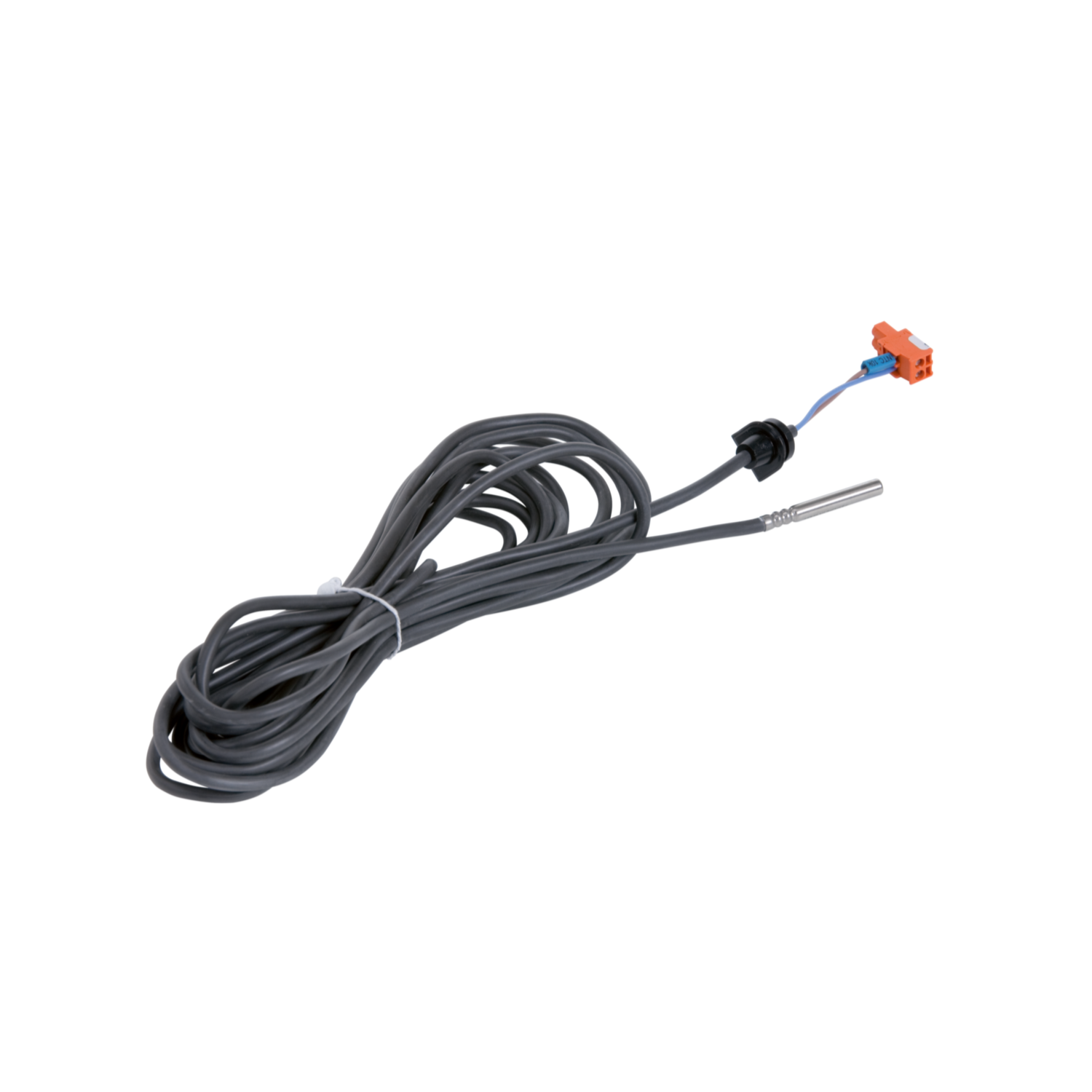

• 2 × Viessmann Tauchtemperatursensor NTC 10 kOhm (Art.-Nr. 7438702)

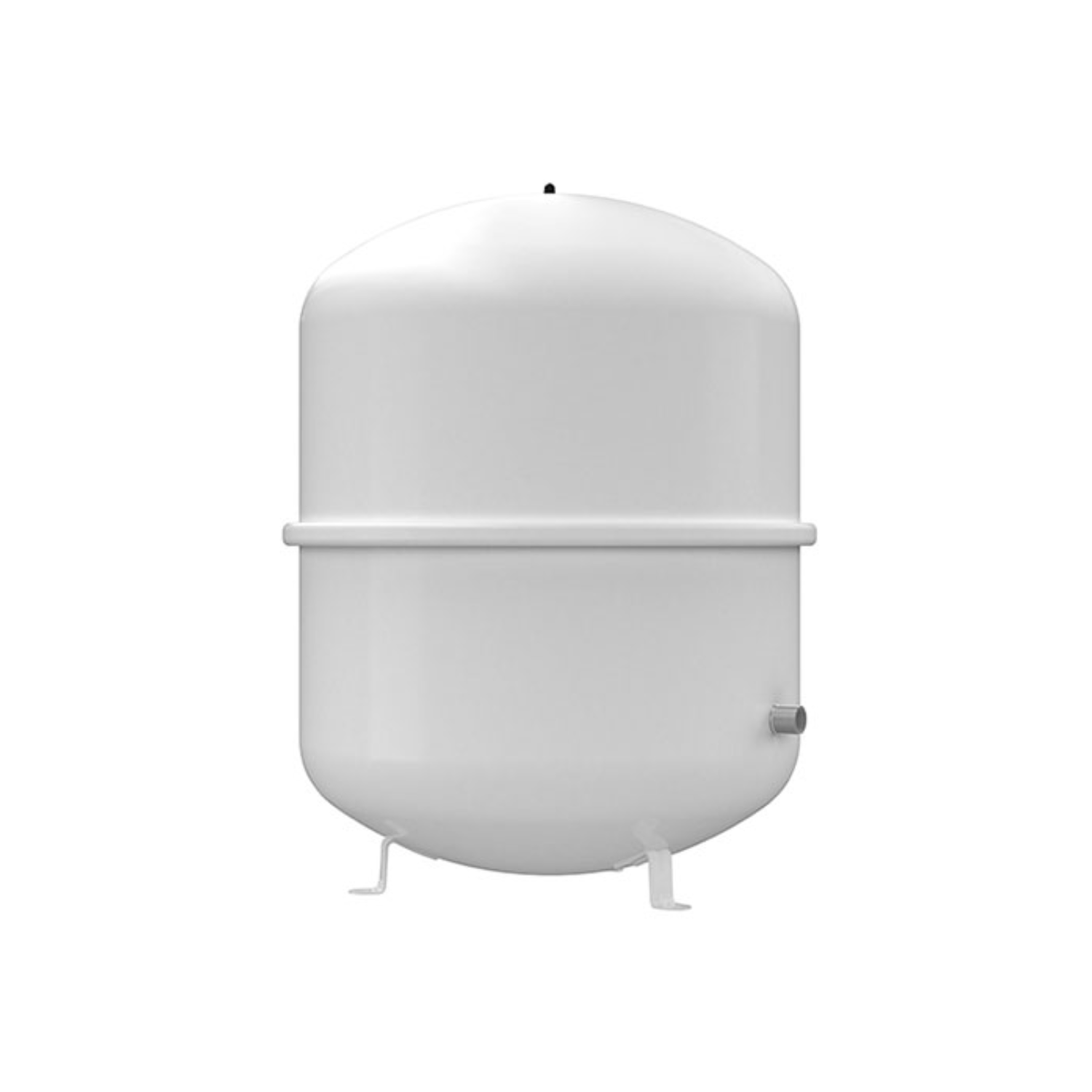

• 1 × Membran-Ausdehnungsgefäß H35 weiß 35 l (Art.-Nr. 7938083)
• 1 × Kappenventil R 3/4 (Art.-Nr. 9572213)

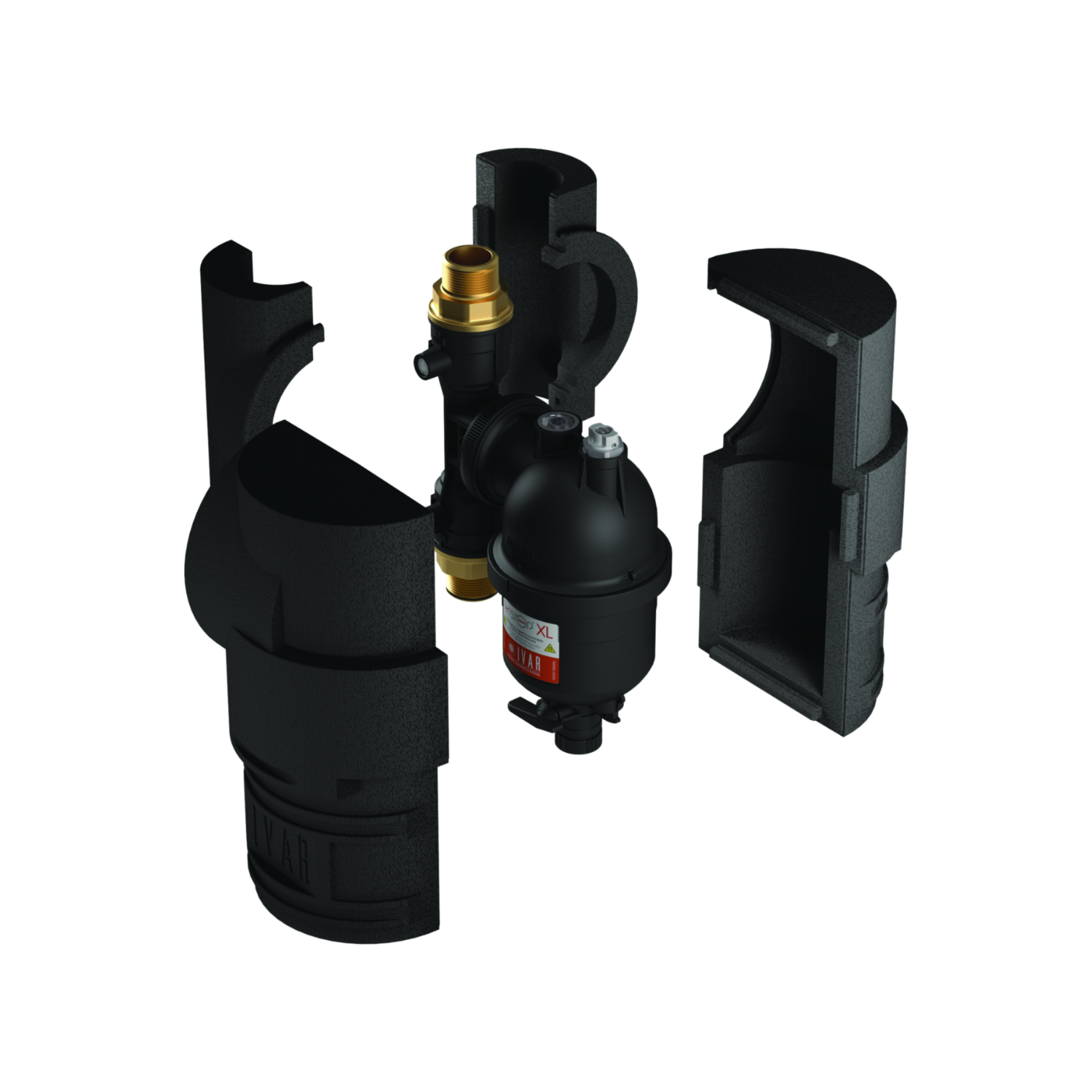

• 1 × Viessmann Heizungsfilter Dirtstop XL 1 1/4" (Art.-Nr. 3203050)

Hinweise zur Installation

• Außeneinheit bodenstehend auf Konsole montieren, Inneneinheit wandhängend
• Wasserführende Verbindungsleitungen zwischen Außen- und Inneneinheit bauseits
• Für jede Inneneinheit ist eine Montagehilfe Basic oder Comfort erforderlich – in diesem Paket bereits enthalten
• Der Dirtstop XL sollte bei Monoblock-Wärmepumpen zwischen Innen- und Außeneinheit eingebaut werden
• Das modulare Speicherkonzept wird in geteilter Ausführung geliefert und erleichtert so Transport und Einbringung
• Internetverbindung für ViCare, ViGuide und Fernservice über WLAN oder LAN möglich
