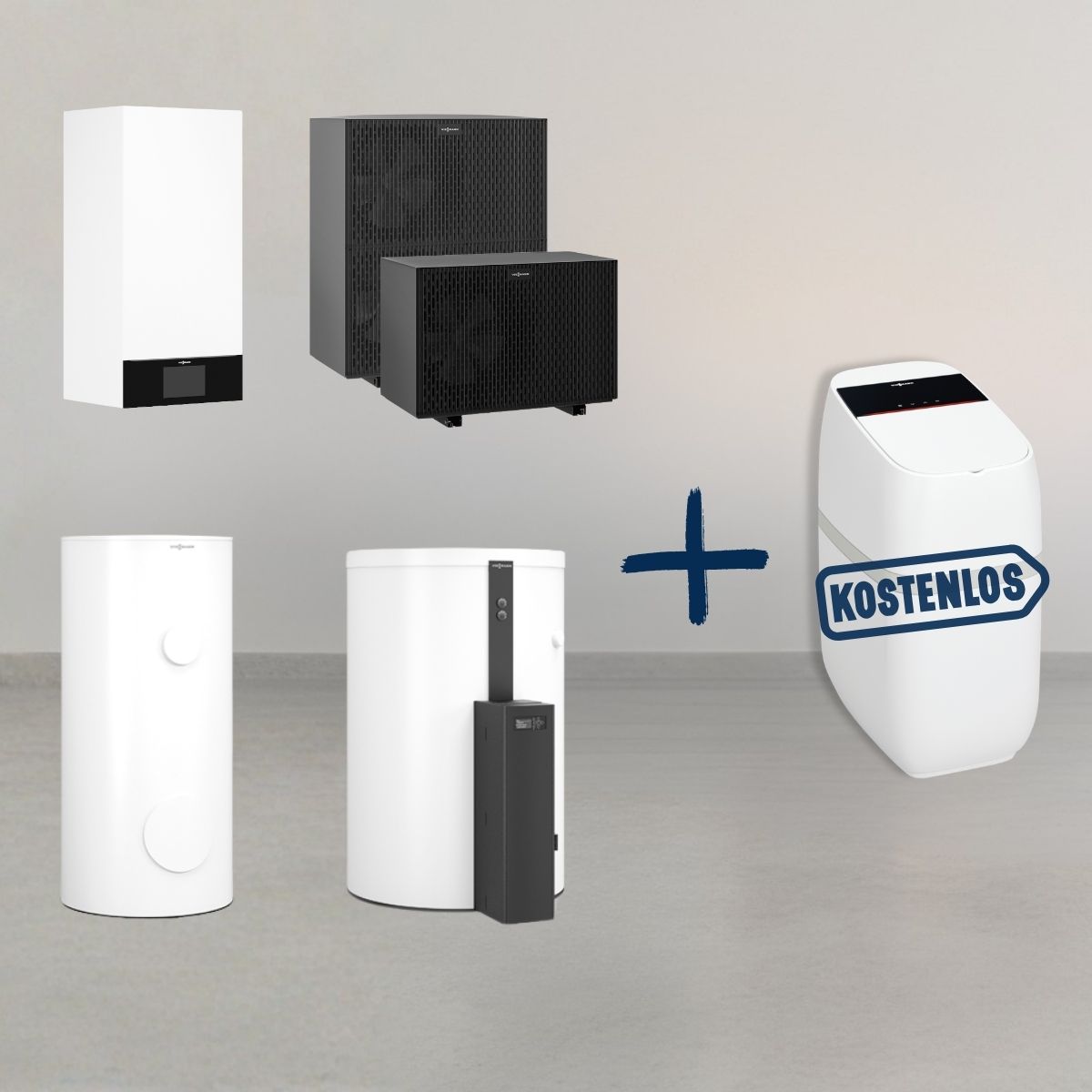

Viessmann Vitocal 250-A A16 400V AF – Luft/Wasser-Wärmepumpe Paket mit Vitocell 100-V CVWC 250 l (Monoblock)

Das Paket Vitocal 250-A A16 400V AF von Viessmann ist eine leistungsstarke Systemlösung aus Luft/Wasser-Wärmepumpe in Monoblock-Bauweise und Vitocell 100-V (CVWC) 250 l zur Trinkwassererwärmung. Die Anlage ist reversibel (Heizen & Kühlen) und eignet sich dank max. 70 °C Vorlauftemperatur bei -10 °C Außentemperatur sowohl für Neubau als auch für Modernisierung. Die AF-Ausführung (Antifreeze) sorgt für zusätzliche Betriebssicherheit bei frostgefährdeten Installationssituationen.

Ihre Vorteile auf einen Blick

• Komplettpaket: Wärmepumpe + Vitocell 100-V CVWC 250 l + Montage- & Systemkomponenten
• Hohe Leistung: bis 11,7 kW bei A-7/W35 (ideal für höhere Wärmebedarfe)
• Effizient & modulierend: DC-Inverter für hohe Effizienz im Teillastbetrieb
• Natürliches Kältemittel R290 mit sehr niedrigem GWP (0,02)
• Heizen & Kühlen in einem System (reversible Ausführung)
• Hydro AutoControl: selbstoptimierende Volumenstromregelung
• Besonders leise durch Advanced acoustics design+ (AAD+)
• Smart & vernetzt: ViCare App, ViGuide, WLAN/LAN
• Anlagenschutz durch Dirtstop XL Heizungsfilter (mit Magneten)

Systembeschreibung

Die Vitocal 250-A A16 besteht aus einer Außeneinheit (ODU 250-A AWMOF-251.A1.16-400V-V002) und einer Inneneinheit (IDU-A). Für die Warmwasserbereitung ist der Speicher-Wassererwärmer Vitocell 100-V CVWC 250 l im Lieferumfang enthalten. Die Außeneinheit wird über eine Boden-/Wandkonsole montiert, die Inneneinheit ist wandhängend. Die Verbindung zwischen Außen- und Inneneinheit erfolgt über wasserführende Leitungen (bauseits) sowie passende Anschluss-Sets (Zubehör).

Technische Daten – Leistung & Effizienz

Heizleistung / COP

• A2/W35: 7,6 kW | 1,76 kW Leistungsaufnahme | COP 4,3
• A7/W35: 8,5 kW | 1,6 kW Leistungsaufnahme | COP 5,31
• A-7/W35: 11,7 kW | 4,0 kW Leistungsaufnahme | COP 2,95

Kühlen / EER

• A35/W18: 9,49 kW | 1,77 kW Leistungsaufnahme | EER 5,37

Betriebsgrenzen

• Heizbetrieb: -20 °C bis +40 °C
• Kühlbetrieb: +15 °C bis +45 °C
• Max. Vorlauftemperatur: 70 °C

Kältemittel & Umweltkennwerte

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,00004 t

Sicherheitshinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3). Arbeiten am Kältekreis dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Außen- & Inneneinheit – Ausstattung (Auszug)

Außeneinheit

• DC-Inverter-Technologie zur stufenlosen Leistungsregelung
• Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter
• Elektronisches Expansionsventil & drehzahlgesteuerte Axialventilatoren
• Blue Fin-beschichteter, korrosionsbeständiger Verdampfer
• Asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301)
• Integrierter Wasserfilter zum Schutz des Verflüssigers
• Ventilatorringheizung und elektrische Begleitheizung in der Kondenswasserwanne

Inneneinheit (IDU-A)

• Hydro AutoControl für Abtauenergie & Mindest-Umlaufmenge
• Hocheffizienz-Umwälzpumpe (PWM), Abtaupuffer 16 l, Bypassfunktion
• Heizwasser-Durchlauferhitzer 8 kW
• Ausdehnungsgefäß 12 l integriert
• 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung
• Außentemperatursensor (leitungsgebunden) & Montageschiene

Regelung & Bedienkomfort

• 7-Zoll-Farb-Touchdisplay mit Klartext- & Grafikanzeige
• Inbetriebnahme-Assistent, kontextbezogene Hilfe, Anzeige von Energieverbräuchen
• Zeitprogramme getrennt einstellbar für Heizen/Kühlen, Warmwasser & Zirkulation
• Trinkwasserhygiene-Funktion (Aufheizen auf erhöhten Sollwert möglich)
• Sommer-/Winterzeit automatisch, Estrichtrocknung, Party- & Ferienprogramme
• Smart Grid (EVU-Sperre, geräuschreduzierter Betrieb, Notbetrieb)
• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN & LAN

Elektrische Daten

Außeneinheit

• Nennspannung Verdichter: 3/N/PE 400 V / 50 Hz
• Anlaufstrom Verdichter: < 10 A

Inneneinheit

• Nennspannung Regelung: 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Sekundärpumpe A1: 60 W | EEI 0,2

Schall & Abmessungen

Schallleistungspegel

• Außen: 48 dB
• Innen: 40 dB

Abmessungen & Gewicht

• Außeneinheit: 680 × 1144 × 1382 mm | 257 kg
• Inneneinheit: 360 × 450 × 920 mm | 47 kg

Anschlüsse (abhängig vom gewählten Zubehör)

• Heizwasservorlauf/-rücklauf: CU 28 × 1 oder G 1 1/4
• Speicher Vorlauf/Rücklauf: CU 22 × 1 oder G 1
• Zul. Betriebsdruck (Sekundärkreis): 3 bar
• Max. externer Druckverlust bei Mindestvolumenstrom 1000 l/h: 600 mbar

Vitocell 100-V CVWC 250 l – Speicher-Wassererwärmer (Auszug)

• Typ: CVWC | senkrecht stehender Speicher mit 1 Heizwendel
• Speicherinhalt: 250 l
• Zul. Betriebsdruck: heizwasserseitig 10 bar | trinkwasserseitig 10 bar
• Zul. Temperaturen: Heizwasservorlauf 160 °C | Trinkwasser 95 °C
• Abmessungen mit Wärmedämmung: 668 × 714 × 1430 mm | 111 kg
• ErP Speicher: Energieeffizienzklasse B | Warmhalteverluste 55 W
• Reinigungsöffnung DN 100, Tauchhülse, Anschluss Elektro-Heizeinsatz R 1 1/2

Energieeffizienz (ErP – Auszug)

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
• ηs: bis 190 %
• Wärmenennleistung: 13 kW
• Jährlicher Energieverbrauch: 5673 kWh
• Temperaturregler Klasse: II | Beitrag Raumheizungs-Energieeffizienz: 2 %

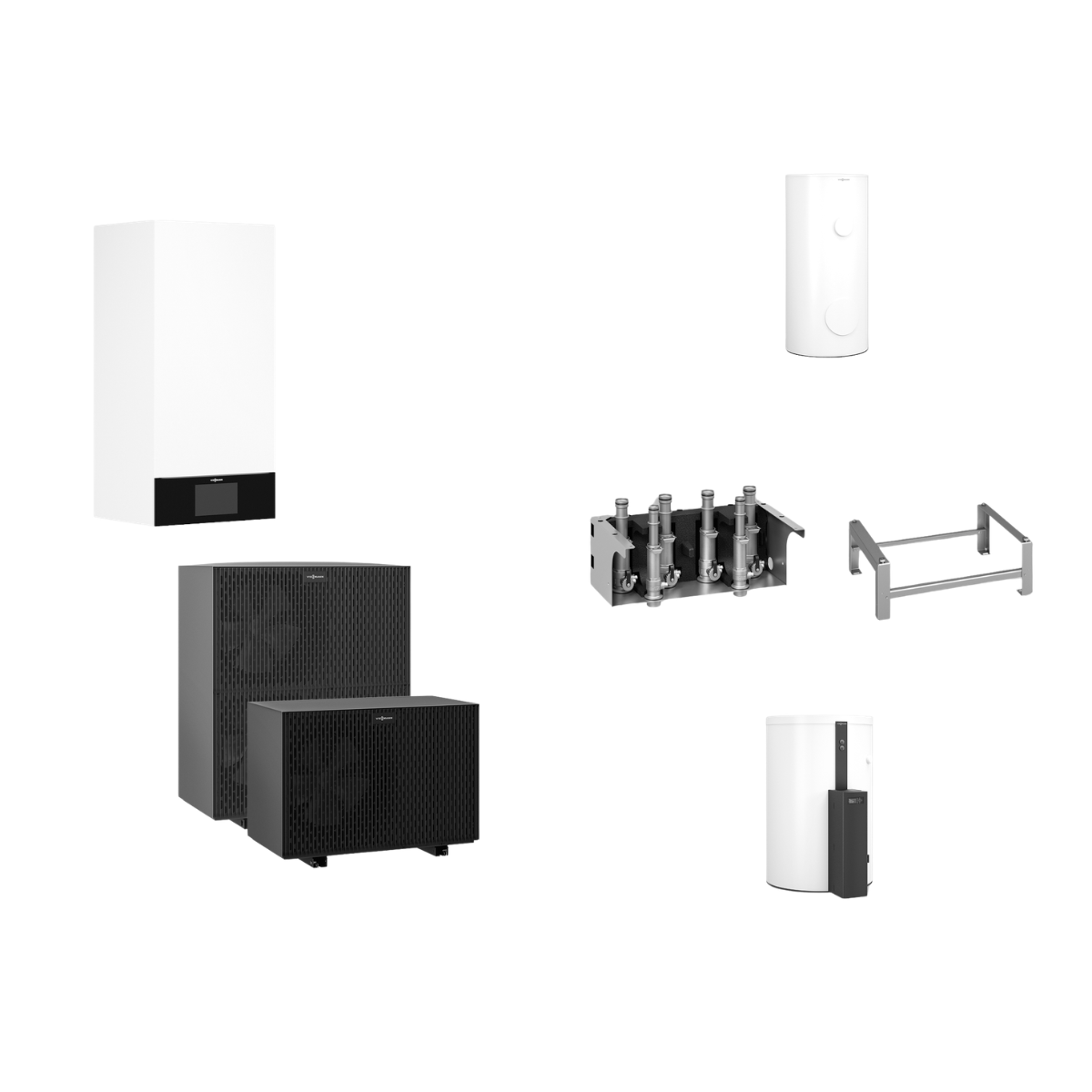

Voller Lieferumfang – Paket Vitocal 250-A A16 400V AF mit Vitocell 100-V CVWC 250 l

• 1 × Viessmann Vitocal 250-A A16 400V V105 (Art.-Nr. Z032428)
• 1 × Viessmann Montagehilfe Comfort für Aufputzmontage (Art.-Nr. 3210484)
  • 4 × Kugelhähne G 1¼
  • 2 × Kugelhähne G 1
  • Wärmedämmung diffusionsdicht
• 1 × Viessmann Konsole für Bodenmontage, 566 mm (Art.-Nr. ZK06013)
• 1 × Viessmann Vitocell 100-V CVWC 250 l (Art.-Nr. Z026455)
• 1 × Viessmann Tauchtemperatursensor NTC 10 kOhm (Art.-Nr. 7438702)
• 1 × Membran-Ausdehnungsgefäß H35 (weiß) 35 l (Art.-Nr. 7938083)
• 1 × Kappenventil R 3/4 (Art.-Nr. 9572213)
• 1 × Viessmann Heizungsfilter Dirtstop XL 1 1/4" (Art.-Nr. 3203050)
  • integrierte Magnete, Isolierschale, Montagewerkzeug
  • Max. Betriebsdruck: 3 bar | Max. Betriebstemperatur: 90 °C | Kv: 13,9
  • Medium: Wasser oder Wasser-/Glykolgemisch bis 50/50 Vol.%
• 1 × Viessmann ViGuide Pro (Art.-Nr. 7970102)
  • 12 Monate Permanentinspektion inklusive (Aktivierung automatisch)
  • Systemübersicht, Parameter lesen/ändern, Datenaufzeichnung
  • automatische Verlängerung nach 12 Monaten (Kündigung bis 1 Monat vorher)
