Viessmann Vitocal 250-A Modular A06 230V AF – Wärmepumpen-Paket mit Vitocell 120-E SVW 600 l (Frischwasser-Modul)

Das Paket Vitocal 250-A Modular A06 230V AF ist eine leistungsstarke Systemlösung für Heizung, Kühlung und eine komfortable, hygienische Trinkwassererwärmung. Die modulierende Luft/Wasser-Wärmepumpe in Monoblock-Bauweise wird mit dem großvolumigen Heizwasser-Pufferspeicher Vitocell 120-E SVW 600 l (S1) inklusive Frischwasser-Modul Vitotrans 353 kombiniert (Warmwasser nach dem Durchlauferhitzer-Prinzip). Die AF-Ausführung (Antifreeze) erhöht die Betriebssicherheit bei frostgefährdeten Installationsbedingungen.

Ihre Vorteile auf einen Blick

• Komplettpaket: Wärmepumpe + Vitocell 120-E SVW 600 l + Montage- & Systemzubehör
• Hygienisches Warmwasser über Vitotrans 353 (Frischwasserstation, Durchlauferhitzer-Prinzip)
• Effizient & modulierend: DC-Inverter für hohe Effizienz im Teillastbetrieb
• Hohe Vorlauftemperaturen: bis 70 °C bei -10 °C – geeignet für Neubau & Modernisierung
• Natürliches Kältemittel R290 mit sehr niedrigem GWP (0,02)
• Leiser Betrieb dank Advanced acoustics design+ (AAD+)
• Smart & vernetzt: ViCare App, ViGuide, WLAN/LAN
• Kaskadenfähig: COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
• Anlagenschutz durch Dirtstop XL Heizungsfilter (mit Magneten)

Systembeschreibung

Die Vitocal 250-A Modular (Baugröße A06, Variante V101) besteht aus der Außeneinheit ODU 250-A AWMOF-251.A1.06-230V-V002 und der Inneneinheit IDU-A Modular. Als zentraler Speicher ist der Vitocell 120-E SVW 600 l S1 enthalten: Er trennt das Speichervolumen in Trinkwasserzone und Heizkreiszone und wird mit der Frischwasserstation Vitotrans 353 zur komfortablen Warmwasserbereitung ergänzt.

Technische Daten – Wärmepumpe (A06 / 230V)

Leistung / Effizienz

• A2/W35: 3,1 kW | 0,78 kW Leistungsaufnahme | COP 4,0
• A7/W35: 4,8 kW | 0,94 kW Leistungsaufnahme | COP 5,1
• A-7/W35: 5,6 kW | 1,87 kW Leistungsaufnahme | COP 3,0

Kühlen / EER

• A35/W18: 5,0 kW | 1,14 kW Leistungsaufnahme | EER 4,4

Betriebsgrenzen

• Heizbetrieb: -20 °C bis +40 °C
• Kühlbetrieb: +15 °C bis +45 °C
• Max. Vorlauftemperatur: 70 °C
• Zul. Betriebsdruck (Sekundärkreis): 3 bar

Kältemittel & Sicherheit

• Kältemittel: R290
• Füllmenge: 1,2 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,000024 t

Sicherheitshinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3). Arbeiten am Kältekreis dürfen ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden.

Außen- & Inneneinheit – Ausstattung (Auszug)

Außeneinheit

• DC-Inverter-Technologie zur stufenlosen Leistungsregelung
• Drehzahlgeregelter Doppelrollkolben-Verdichter, schwingungsarm
• Elektronisches Expansionsventil & Axialventilatoren
• Blue Fin-beschichteter Verdampfer, Edelstahl-Plattenwärmetauscher (1.4401/1.4301)
• Integrierter Wasserfilter
• Ventilatorringheizung & Begleitheizung Kondenswasserwanne

Inneneinheit (IDU-A Modular)

• Hocheffizienz-Umwälzpumpe (Heizkreis)
• Heizwasser-Durchlauferhitzer
• 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung
• Außentemperatursensor (leitungsgebunden) & Montageschiene

Schall & Abmessungen (Wärmepumpe)

• Schallleistungspegel Außen: 47 dB
• Schallleistungspegel Innen: 40 dB

• Außeneinheit: 600 × 1144 × 841 mm | 162 kg
• Inneneinheit: 360 × 450 × 920 mm | 47 kg

Vitocell 120-E SVW 600 l S1 – Pufferspeicher mit Frischwasser-Modul (Vitotrans 353)

Der Vitocell 120-E ist ein Heizwasser-Pufferspeicher mit integriertem Konzept zur Aufteilung in Trinkwasserzone und Heizkreiszone. Das enthaltene Frischwasser-Modul Vitotrans 353 bereitet Warmwasser hygienisch nach dem Durchlauferhitzer-Prinzip – ideal für Wärmepumpenanlagen, die Komfort und Hygiene verbinden sollen.

Technische Daten Vitocell 120-E (SVW-600-S1)

• Bruttovolumen: 634,4 l
• Trinkwasserzone: 356,5 l
• Heizwasserzone: 277,9 l
• Anschlüsse: Ladelanze R 1 1/2 | Vor-/Rücklauf R 1 1/4
• Zul. Temperatur Heizwasservorlauf: 110 °C
• Zul. Betriebsdruck (heizwasserseitig): 3 bar
• Gesamtabmessungen mit Vitotrans: 1064 × 1466 × 1645 mm
• Gesamtgewicht mit Vitotrans: 150 kg
• Einbringmaße: Länge 790 mm | Kippmaß 1630 mm
• ErP Pufferspeicher: Energieeffizienzklasse C | Warmhalteverluste 96,3 W | Inhalt 634 l

Vitotrans 353 (Frischwasser-Modul) – Auszug

• Zapfleistung bis: 25 l/min
• Groß dimensionierter Plattenwärmetauscher (kupfergelötet) für niedrige Rücklauftemperaturen
• Integrierte, vorverdrahtete Regelung zur Warmwassertemperatur
• Zirkulationspumpe, Volumenstromgeber, Rücklaufverteil-Set (temperaturabhängige Einschichtung)
• Anschlüsse: Primär G 1 | Sekundär G 1
• Zul. Betriebsdruck: Primär 10 bar | Sekundär 10 bar
• Max. Betriebstemperatur: Primär 95 °C | Sekundär 95 °C

Energieeffizienz (ErP – Auszug Wärmepumpe)

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
• ηs: bis 183 %
• Temperaturregler Klasse: II | Beitrag Raumheizungs-Energieeffizienz: 2 %

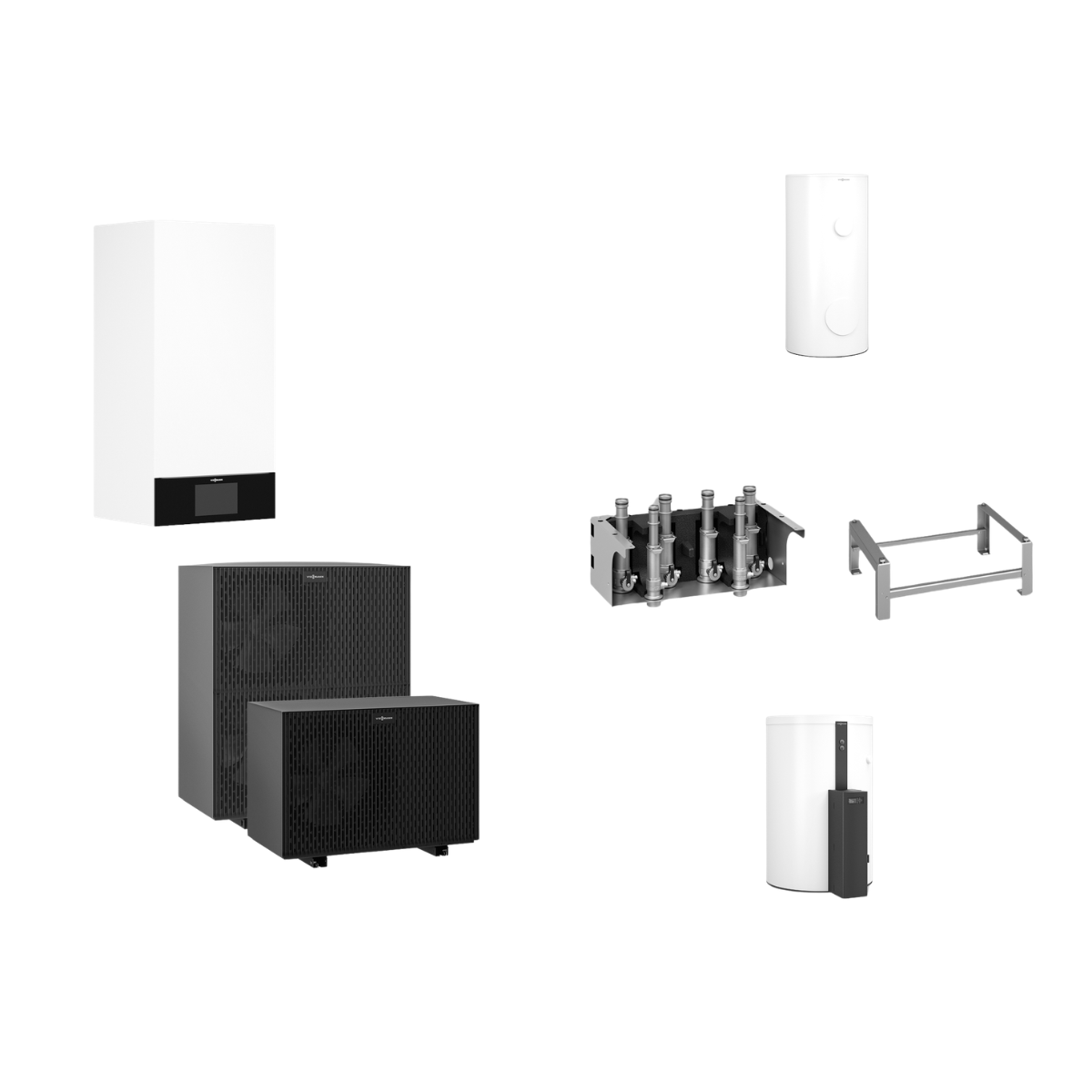

Voller Lieferumfang – Paket Vitocal 250-A Modular A06 230V AF mit Vitocell 120-E SVW 600 l

• 1 × Viessmann Vitocal 250-A Modular A06 230V V101 (Art.-Nr. Z032468)
• 1 × Viessmann Montagehilfe Comfort für Aufputzmontage (Art.-Nr. 3210484)
  • 4 × Kugelhähne G 1¼
  • 2 × Kugelhähne G 1
  • Wärmedämmung diffusionsdicht
• 1 × Viessmann Konsole für Bodenmontage, 566 mm (Art.-Nr. ZK06013)
• 1 × Viessmann Vitocell 120-E SVW 600 l S1 (Art.-Nr. Z029511)
• 2 × Viessmann Tauchtemperatursensor NTC 10 kOhm (Art.-Nr. 7438702)
• 1 × Membran-Ausdehnungsgefäß H35 (weiß) 35 l (Art.-Nr. 7938083)
• 1 × Kappenventil R 3/4 (Art.-Nr. 9572213)
• 1 × Viessmann Heizungsfilter Dirtstop XL 1 1/4" (Art.-Nr. 3203050)
  • integrierte Magnete, Isolierschale, Montagewerkzeug
  • Max. Betriebsdruck: 3 bar | Max. Betriebstemperatur: 90 °C | Kv: 13,9
  • Medium: Wasser oder Wasser-/Glykolgemisch bis 50/50 Vol.%
• 1 × Viessmann ViGuide Pro (Art.-Nr. 7970102)
  • 12 Monate Permanentinspektion inklusive (Aktivierung automatisch)
  • Systemübersicht, Parameter lesen/ändern, Datenaufzeichnung
  • automatische Verlängerung nach 12 Monaten (Kündigung bis 1 Monat vorher)
