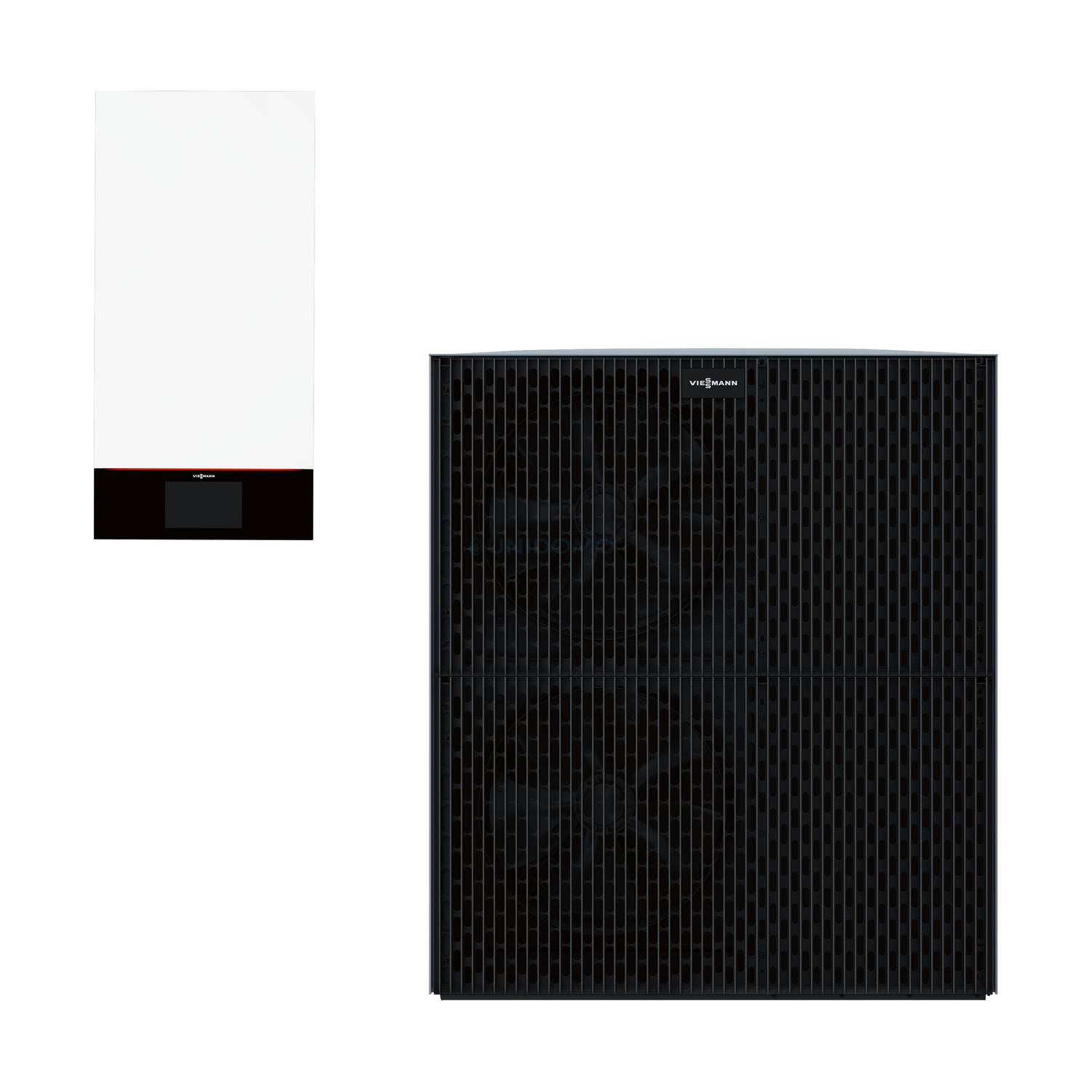

Viessmann Vitocal 250-A Luft/Wasser-Wärmepumpe 9,7 kW mit 2 integrierten Heiz-/Kühlkreisen
Artikelnummer:
EAN:
SKU:
Z032447
246419
Viessmann Vitocal 250-A 10 V115 – Luft/Wasser-Wärmepumpe mit 9,7 kW Heizleistung und 2 integrierten Heiz-/Kühlkreisen

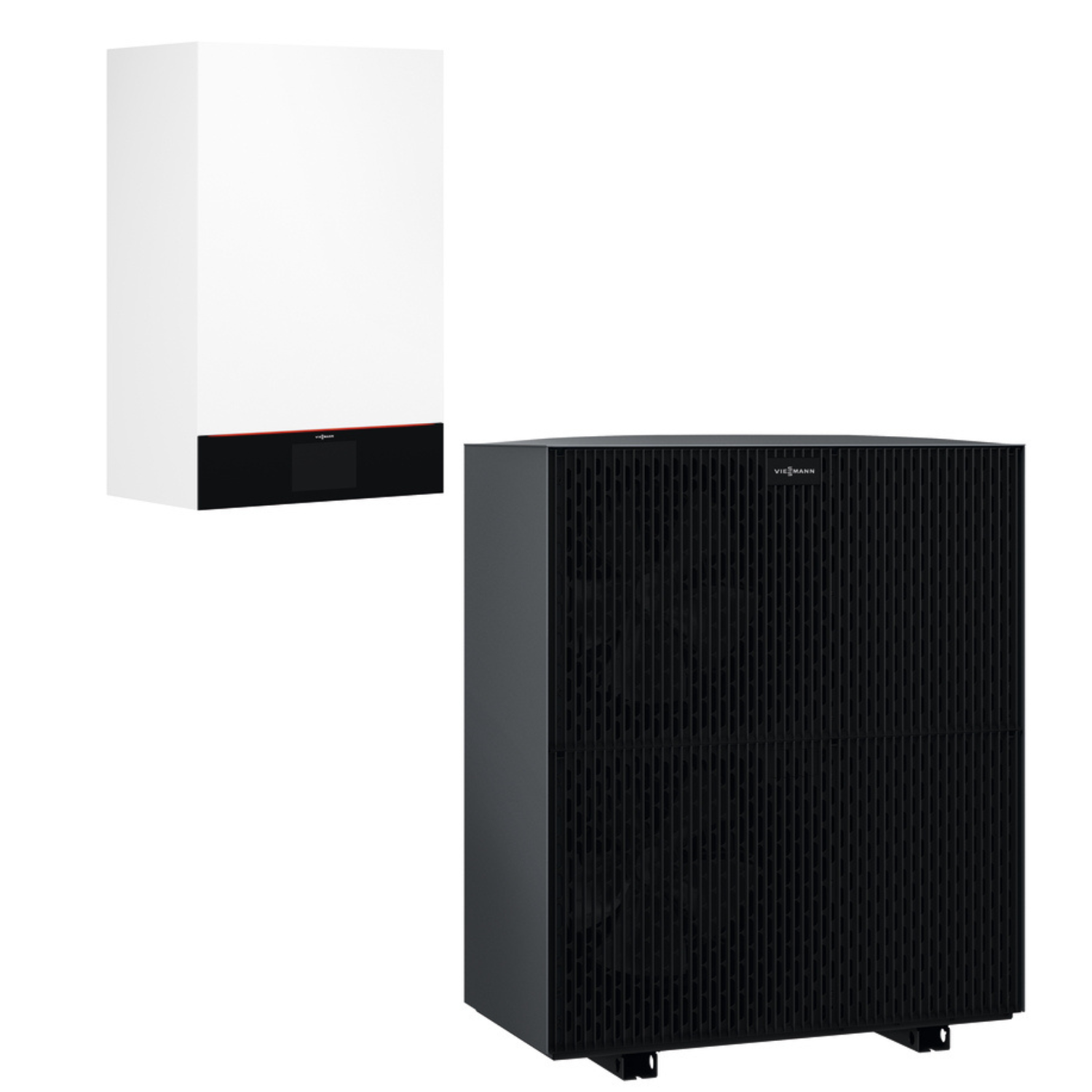

Die Viessmann Vitocal 250-A 10 V115 ist eine modulierende Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für effizientes Heizen, Kühlen und die Trinkwassererwärmung. Mit einer Nenn-Wärmeleistung von 9,7 kW bei A-7/W35 und einer maximalen Vorlauftemperatur von 70 °C bei −10 °C Außentemperatur eignet sie sich ideal für Neubau und Modernisierung. Die Inneneinheit mit zwei integrierten Heiz-/Kühlkreisen ermöglicht die komfortable Versorgung unterschiedlicher Heizsysteme – etwa Fußbodenheizung und Heizkörper – mit nur einem Gerät.
Dank Hydro AutoControl wird der Volumenstrom selbstoptimierend geregelt, was ruhige Laufzeiten, hohe Effizienz und eine lange Lebensdauer der Anlage unterstützt. Das natürliche Kältemittel R290 mit einem GWP von 0,02 und einem CO₂-Äquivalent von 0,00004 t sorgt für eine besonders klimafreundliche Lösung. Über die integrierte Internetanbindung per WLAN/LAN und die ViCare App bzw. ViGuide lässt sich die Wärmepumpe komfortabel bedienen, überwachen und servicetechnisch unterstützen.
Leistungsdaten
Die folgenden Leistungsdaten zeigen die hohe Effizienz der Vitocal 250-A 10 V115 in typischen Betriebspunkten. Besonders hervorzuheben sind der COP 5,31 bei A7/W35 sowie der EER 5,3 im Kühlbetrieb.
| Baugröße Wärmepumpe: | 10 |
| Variante Wärmepumpe: | V115 |
| Typ Außeneinheit: | ODU 250-A AWMOF-251.A1.10-230V-V002 |
| Typ Inneneinheit: | IDU-A mit 2 integrierten Heiz-/Kühlkreisen |
| Kältemittel: | R290 (GWP 0,02 – CO₂-Äquivalent 0,00004 t) |
| Nenn-Wärmeleistung A2/W35: | 5,8 kW (COP 4,46) |
| Elektr. Leistungsaufnahme A2/W35: | 1,31 kW |
| Nenn-Wärmeleistung A7/W35: | 7,3 kW (COP 5,31) |
| Elektr. Leistungsaufnahme A7/W35: | 1,38 kW |
| Nenn-Wärmeleistung A−7/W35: | 9,7 kW (COP 3,16) |
| Elektr. Leistungsaufnahme A−7/W35: | 3,07 kW |
| Kühlleistung A35/W18: | 6,3 kW (EER 5,3) |
| Elektr. Leistungsaufnahme Kühlbetrieb: | 1,19 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Zulässiger Betriebsdruck: | 3 bar / 0,3 MPa |
Durch die stufenlose Modulation des Verdichters passt sich die Wärmepumpe kontinuierlich an den tatsächlichen Wärmebedarf an. Das reduziert Takten, erhöht die Jahresarbeitszahl und senkt die Stromkosten im Vergleich zu konventionellen Heizsystemen deutlich.
Betriebsbereiche
Die Vitocal 250-A 10 V115 ist für den ganzjährigen Einsatz sowie für unterschiedliche Klimasituationen ausgelegt. Sie deckt einen breiten Temperaturbereich ab und sorgt so sowohl im Winter als auch im Sommer für hohe Effizienz.
| Lufttemperatur Heizbetrieb: | −20 °C bis +40 °C |
| Lufttemperatur Kühlbetrieb: | +15 °C bis +45 °C |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: | 600 mbar / 60 kPa |
Damit eignet sich die Anlage ideal für typische Witterungsverhältnisse in Mitteleuropa und stellt auch bei tiefen Außentemperaturen eine sichere Wärmeversorgung sicher.
Elektrische Werte
Die elektrische Auslegung ist auf Effizienz, Sicherheit und Flexibilität ausgerichtet. Außeneinheit, Inneneinheit und Heizstab sind aufeinander abgestimmt und für den Dauerbetrieb konzipiert.
| Nennspannung Verdichter: | 1/N/PE 230 V/50 Hz |
| Anlaufstrom Verdichter: | <10 A |
| Nennspannung Regelung: | 1/N/PE 230 V/50 Hz |
| Absicherung intern: | T 6,3 A |
| Elektr. Leistungsaufnahme Sekundärpumpe A1 (PWM): | 60 W |
| Energieeffizienzindex (EEI) Sekundärpumpe A1: | 0,2 |
| Elektr. Leistungsaufnahme Sekundärpumpe A2 (PWM): | 25 W |
| Energieeffizienzindex (EEI) Sekundärpumpe A2: | 0,2 |
| Nennspannung Heizstab: | 1/N/PE 230 V/50 Hz oder 3/N/PE 400 V/50 Hz |
| Heizleistung Heizstab: | 8 kW |
| Kältemittelfüllmenge: | 2,0 kg |
Die integrierten Hocheffizienzpumpen mit niedrigem EEI-Wert sowie der modulierende Betrieb tragen maßgeblich zu den sehr guten Effizienz- und Verbrauchswerten bei.
Abmessungen und Gewicht
Die kompakten Abmessungen der Außen- und Inneneinheit erleichtern Planung und Installation – sowohl in Bestandsgebäuden als auch in Neubauten.
| Außeneinheit (L × B × H): | 600 × 1144 × 1382 mm |
| Gewicht Außeneinheit: | 215 kg |
| Inneneinheit (L × B × H): | 360 × 600 × 920 mm |
| Gewicht Inneneinheit: | 54 kg |
| Farbe Außeneinheit: | Vitographite |
| Farbe Inneneinheit: | Vitopearlwhite |
Die hochwertige Verarbeitung und die langlebigen Materialien sichern einen zuverlässigen Betrieb über viele Jahre und fügen sich optisch harmonisch in die Gebäudeumgebung ein.
Anschlüsse
Die hydraulischen Anschlüsse sind praxisgerecht dimensioniert und auf einen schnellen, sauberen Anschluss an das Heizsystem ausgelegt.
| Heizwasservorlauf: | CU 28 × 1 |
| Heizwasserrücklauf: | CU 28 × 1 |
| Vorlauf Speicher-Wassererwärmer: | CU 22 × 1 |
| Rücklauf Speicher-Wassererwärmer: | CU 22 × 1 |
Energieeffizienz (ErP-Label)
Die Vitocal 250-A 10 V115 erreicht exzellente Effizienzwerte und eignet sich damit sehr gut für förderfähige Sanierungskonzepte und energieoptimierte Neubauten. Entscheidend ist die jahreszeitbedingte Raumheizungs-Energieeffizienz A+++ mit 197 % (ηs).
Raumheizungs-Energieeffizienzklasse: A+++ (197 %) – Wärmenennleistung 10 kW, jährlicher Energieverbrauch 4055 kWh
Weitere Raumheizungs-Energieeffizienzklasse: A+++ (152 %) – Wärmenennleistung 9 kW, jährlicher Energieverbrauch 4943 kWh
Weitere Raumheizungs-Effizienzen: 165 % (8 kW, 4988 kWh), 131 % (8 kW, 5868 kWh), 243 % (5 kW, 1145 kWh), 172 % (5 kW, 1419 kWh)
Energieeffizienzklasse Verbund (Heizung): A+++ (154 %)
Temperaturregler Klasse II: Beitrag Raumheizungs-Energieeffizienz + 2 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz (ηs): 197 %
ηs, Verbund Heizung: 154 %
Schallemission
Durch das Advanced acoustics design+ (AAD+) arbeitet die Anlage besonders leise und ist damit sehr gut für dicht bebaute Wohngebiete geeignet.
| Schallleistungspegel Außen: | 49 dB |
| Schallleistungspegel Innen: | 40 dB |
Die niedrigen Schallwerte steigern den Wohnkomfort und minimieren mögliche Geräuschbelastungen für Bewohner und Nachbarschaft.

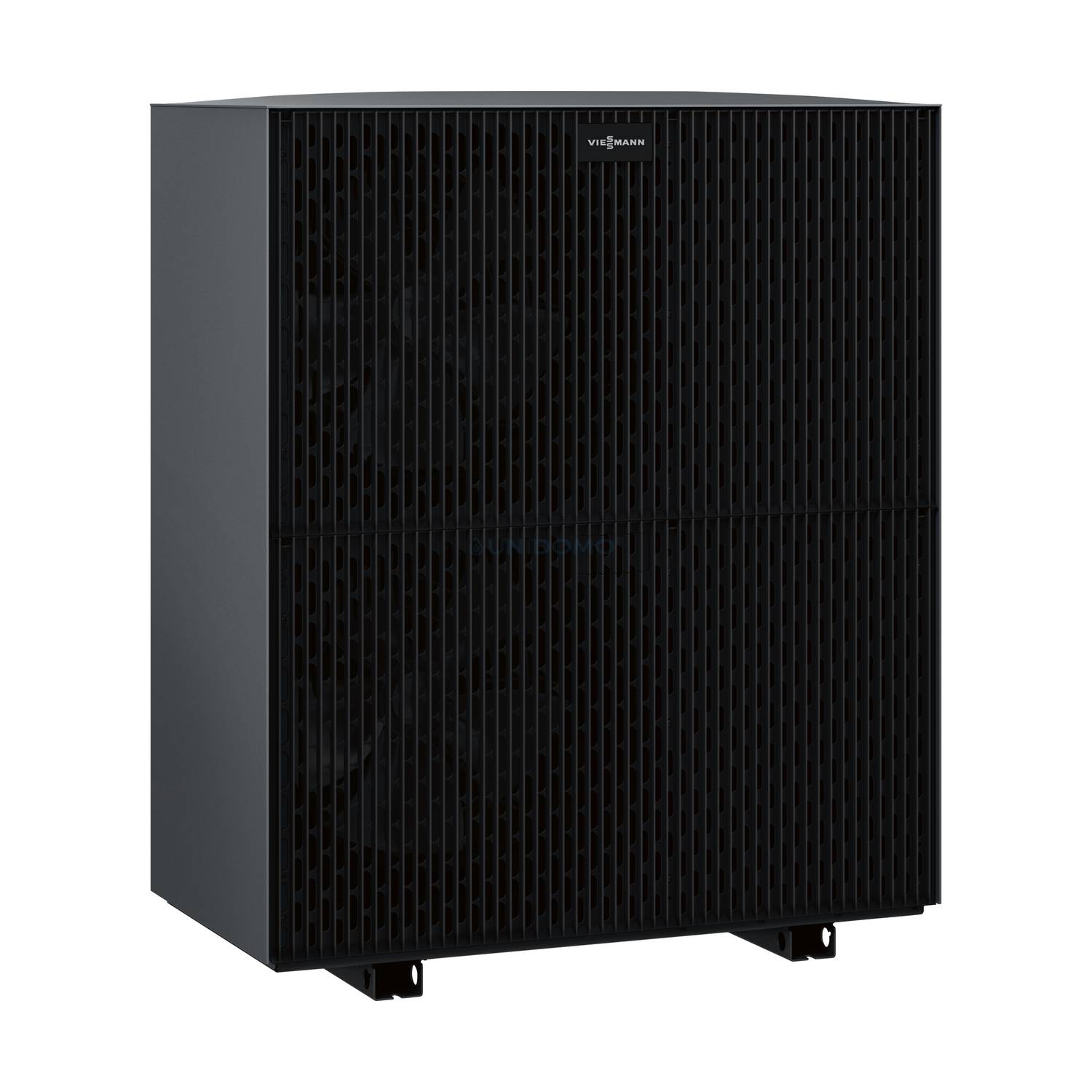

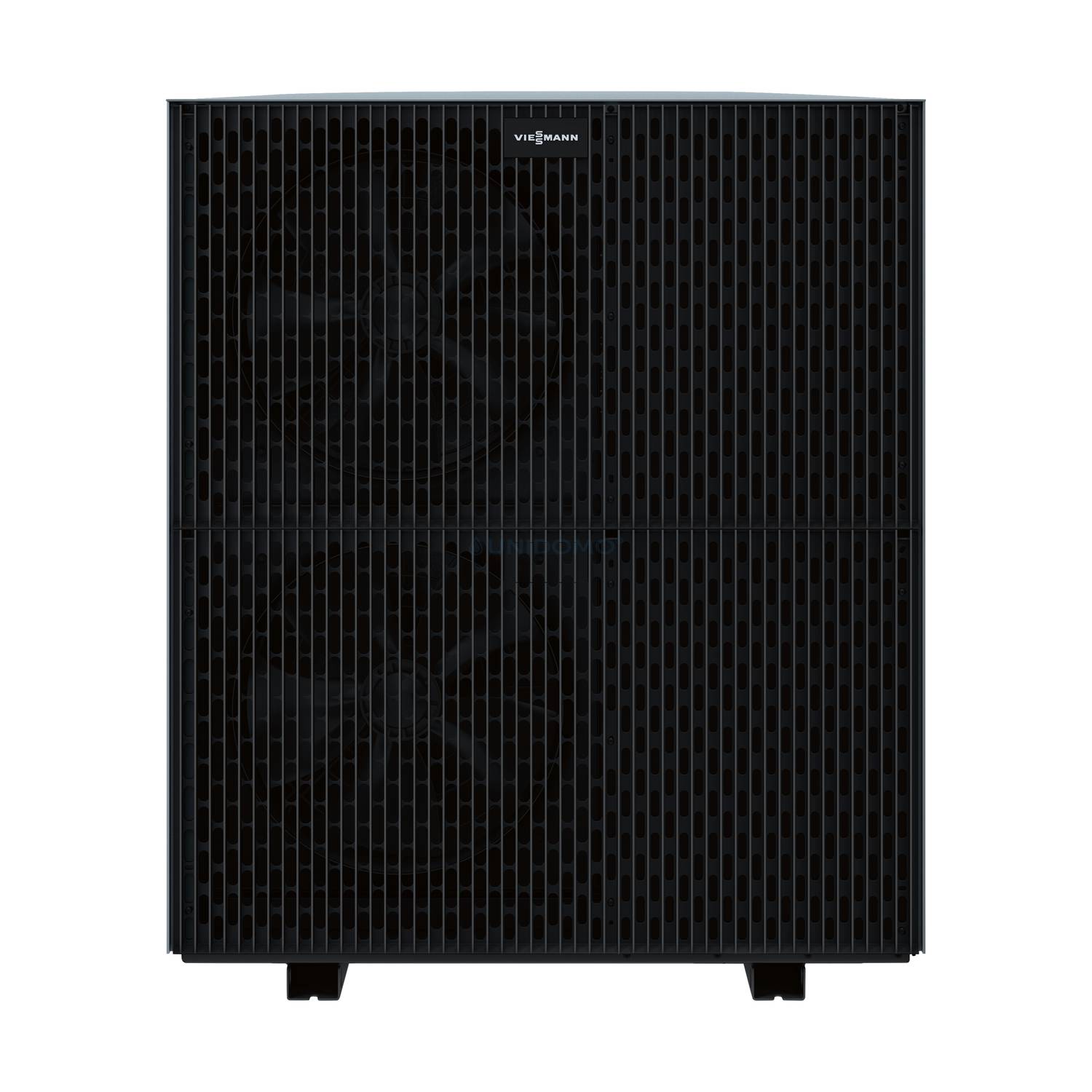

Ausstattung der Außeneinheit
- DC-Inverter-Technologie zur stufenlosen Leistungsregelung
- Drehzahlgeregelter Doppelrollkolben-Verdichter für geräuscharmen Betrieb
- Elektronisches Expansionsventil zur Erhöhung der Jahresarbeitszahl
- Drehzahlgesteuerte Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung
- Geschwungene Verdampferlamellen zur Effizienzsteigerung
- Asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301)
- Integrierter Wasserfilter zum Schutz des Verflüssigers
- Ventilatorringheizung und elektrische Begleitheizung in der Kondenswasserwanne
Ausstattung der Inneneinheit
- Hydro AutoControl Hydraulik für Mindestumlaufmenge und Abtauenergie
- Hocheffizienz-Umwälzpumpe für den Heizkreis
- Abtaupuffer 16 l, Bypassfunktion und Heizwasser-Durchlauferhitzer
- Ausdehnungsgefäß 18 l und 4/3-Wege-Ventil
- Sicherheitsventil, Volumenstromerfassung und Außentemperatursensor (leitungsgebunden)
- Regelung für 2 direkte ungemischte Heiz-/Kühlkreise oder 1 direkten + 1 gemischten Heiz-/Kühlkreis
- 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
- Inbetriebnahme-Assistent, kontextbezogene Hilfe und Energieverbrauchsanzeige
- Automatische Sommer-/Winterzeitumstellung und kontrollierte Estrichtrocknung
- Party-Mode, Ferienprogramm, Sommersparbetrieb und variable Heizgrenze
- Smart Grid Regelfunktion, EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikation über CAN-BUS, PlusBus, WLAN und LAN (mitgeliefertes Zubehör)
- Integriertes Kommunikationsmodul für ViCare App und ViGuide
- Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer sowie Betriebs- und Störungsanzeige
Lieferumfang
- Außeneinheit ODU 250-A AWMOF-251.A1.10-230-V002 (3210875)
- Inneneinheit IDU-A 2C AWMIW.A1.19-V055 (3203058)
- TU-Set Vitocal 250-A 2C (3210180)
- Beipack Elektrik ODU230V (7977219)
- LAN-Erweiterung (7984901)
- Anschluss-Set Typ 2 (7973133)
Fazit
Die Viessmann Vitocal 250-A 10 V115 bietet eine starke Kombination aus hoher Effizienz, flexibler Hydraulik mit zwei integrierten Heiz-/Kühlkreisen und leisem Betrieb. Mit sehr guten COP- und EER-Werten, nachhaltigem R290-Kältemittel, moderner Regelungstechnik und App-Steuerung ist sie eine zukunftssichere Lösung für anspruchsvolle Einfamilienhäuser und vergleichbare Objekte, in denen Energieeinsparung, Komfort und Klimaschutz gleichermaßen wichtig sind.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
