Viessmann Vitocal 250-A Luft/Wasser-Wärmpumpe mit 5,6 kW Leistung und 2 Heiz-/Kühlkreisen
Artikelnummer:
EAN:
SKU:
Z032445
246417
Viessmann Vitocal 250-A 06 V115 – Luft/Wasser-Wärmepumpe mit 5,6 kW Heizleistung und 2 Heiz-/Kühlkreisen
Die Viessmann Vitocal 250-A 06 V115 ist eine hocheffiziente Luft/Wasser-Wärmepumpe für Einfamilienhäuser und kleinere Mehrfamilienhäuser, in denen Komfort, Effizienz und Flexibilität im Vordergrund stehen. Mit einer Nenn-Wärmeleistung von 5,6 kW bei A-7/W35 und einer maximalen Vorlauftemperatur von 70 °C bei −10 °C Außentemperatur eignet sie sich sowohl für Neubauprojekte als auch für Modernisierungen bestehender Heizsysteme. Die Inneneinheit mit 2 integrierten Heiz-/Kühlkreisen ermöglicht die gleichzeitige Versorgung unterschiedlicher Heizflächen – zum Beispiel Fußbodenheizung und Heizkörper.
Als Kältemittel kommt das natürliche R290 zum Einsatz. Mit einem GWP von 0,02 und einem CO₂-Äquivalent von 0,000024 t zählt es zu den nachhaltigsten Lösungen am Markt. In Verbindung mit hohen COP-Werten bis 5,1 und der stufenlosen DC-Inverter-Technologie entstehen sehr geringe Betriebskosten bei gleichzeitig hohem Komfort. Über das integrierte Kommunikationsmodul, WLAN/LAN und die ViCare App bzw. ViGuide bleibt die Anlage jederzeit komfortabel steuer- und überwachbar.
Leistungsdaten
Die folgenden Leistungsdaten zeigen die Effizienz der Vitocal 250-A 06 V115 unter verschiedenen Betriebsbedingungen. Alle Werte sind den originalen Viessmann-Daten entnommen.
| Baugröße Wärmepumpe: | 06 |
| Variante Wärmepumpe: | V115 |
| Typ Außeneinheit: | ODU 250-A AWMOF-251.A1.06-230V-V002 |
| Typ Inneneinheit: | IDU-A mit 2 integrierten Heiz-/Kühlkreisen |
| Kältemittel: | R290 (GWP 0,02 – CO₂-Äquivalent 0,000024 t) |
| Nenn-Wärmeleistung A2/W35: | 3,1 kW (COP 4,0) |
| Elektr. Leistungsaufnahme A2/W35: | 0,78 kW |
| Nenn-Wärmeleistung A7/W35: | 4,8 kW (COP 5,1) |
| Elektr. Leistungsaufnahme A7/W35: | 0,94 kW |
| Nenn-Wärmeleistung A−7/W35: | 5,6 kW (COP 3,0) |
| Elektr. Leistungsaufnahme A−7/W35: | 1,87 kW |
| Kühlleistung A35/W18: | 5,0 kW (EER 4,4) |
| Elektr. Leistungsaufnahme Kühlbetrieb: | 1,14 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Zulässiger Betriebsdruck: | 3 bar / 0,3 MPa |
Die hohe Effizienz bei typischen Betriebspunkten – insbesondere der COP von 5,1 bei A7/W35 – sorgt im Alltag für niedrige Heizkosten und stabiles Temperaturniveau im gesamten Gebäude.
Betriebsbereiche
Die Vitocal 250-A 06 V115 ist für den ganzjährigen Heiz- und Kühlbetrieb ausgelegt. Die nachfolgenden Bereiche beschreiben die zulässigen Lufttemperaturen und die hydraulischen Rahmenbedingungen.
| Lufttemperatur Heizbetrieb: | −20 °C bis +40 °C |
| Lufttemperatur Kühlbetrieb: | +15 °C bis +45 °C |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: | 600 mbar / 60 kPa |
Damit ist die Wärmepumpe bestens auf mitteleuropäische Klimabedingungen vorbereitet und bietet auch bei niedrigen Außentemperaturen zuverlässige Heizleistung.
Elektrische Werte
Die elektrische Auslegung der Anlage ist auf Effizienz, Sicherheit und optimale Regelbarkeit ausgelegt. Außeneinheit und Inneneinheit arbeiten perfekt zusammen und sind für den Dauerbetrieb konzipiert.
| Nennspannung Verdichter: | 1/N/PE 230 V/50 Hz |
| Anlaufstrom Verdichter: | <10 A |
| Nennspannung Regelung: | 1/N/PE 230 V/50 Hz |
| Absicherung intern: | T 6,3 A |
| Elektr. Leistungsaufnahme Sekundärpumpe A1 (PWM): | 60 W – EEI 0,2 |
| Elektr. Leistungsaufnahme Sekundärpumpe A2 (PWM): | 25 W |
| Energieeffizienzindex (EEI) Sekundärpumpe A2: | 0,2 |
| Nennspannung Heizstab: | 1/N/PE 230 V/50 Hz oder 3/N/PE 400 V/50 Hz |
| Heizleistung Heizstab: | 8 kW |
| Kältemittelfüllmenge: | 1,2 kg |
Die Kombination aus modulierendem Verdichter, effizienter Pumpentechnik und intelligenter Regelung sorgt dafür, dass nur so viel elektrische Energie eingesetzt wird, wie tatsächlich erforderlich ist.
Abmessungen und Gewicht
Trotz umfangreicher Ausstattung und zwei integrierten Heiz-/Kühlkreisen bleibt das System kompakt und lässt sich einfach in Technik- oder Hausanschlussräumen unterbringen.
| Außeneinheit (L × B × H): | 600 × 1144 × 841 mm |
| Gewicht Außeneinheit: | 162 kg |
| Inneneinheit (L × B × H): | 360 × 600 × 920 mm |
| Gewicht Inneneinheit: | 54 kg |
| Farbe Außeneinheit: | Vitographite |
| Farbe Inneneinheit: | Vitopearlwhite |
Die hochwertige Verarbeitung und die korrosionsbeständigen Oberflächen sorgen für eine lange Lebensdauer und ein dauerhaft gepflegtes Erscheinungsbild.
Anschlüsse
Die Anschlüsse sind praxisgerecht dimensioniert und ermöglichen eine schnelle, saubere Einbindung in das bestehende Heizsystem.
| Heizwasservorlauf: | CU 28 × 1 |
| Heizwasserrücklauf: | CU 28 × 1 |
| Vorlauf Speicher-Wassererwärmer: | CU 22 × 1 |
| Rücklauf Speicher-Wassererwärmer: | CU 22 × 1 |
Energieeffizienz (ErP-Label)
Die Vitocal 250-A 06 V115 erreicht sehr hohe Effizienzwerte und ist damit bestens für förderfähige Sanierungs- und Neubauprojekte geeignet. Besonders wichtig ist dabei die jahreszeitbedingte Raumheizungs-Energieeffizienz A+++ mit 183 % (ηs).
Raumheizungs-Energieeffizienzklasse: A+++ (183 %)
Wärmenennleistung (Heizen): 5 kW – Jahresverbrauch 2373 kWh
Raumheizungs-Energieeffizienzklasse (weitere Anwendungen): A++ (141 %) – Jahresverbrauch 2890 kWh
Weitere Raumheizungs-Effizienzen: 152 %, 120 %, 226 %, 154 %
Energieeffizienzklasse Verbund (Heizung): A++ (143 %)
Temperaturregler Klasse II: Beitrag + 2 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz (ηs): 183 %
ηs, Verbund Heizung: 143 %
Schallemission
Dank Advanced acoustics design+ (AAD+) arbeitet die Wärmepumpe besonders leise und eignet sich damit auch für dicht bebaute Wohngebiete oder Reihenhaus-Situationen.
| Schallleistungspegel Außen: | 47 dB |
| Schallleistungspegel Innen: | 40 dB |
Die niedrigen Schallwerte erhöhen den Wohnkomfort und reduzieren potenzielle Konflikte mit Nachbarn deutlich.

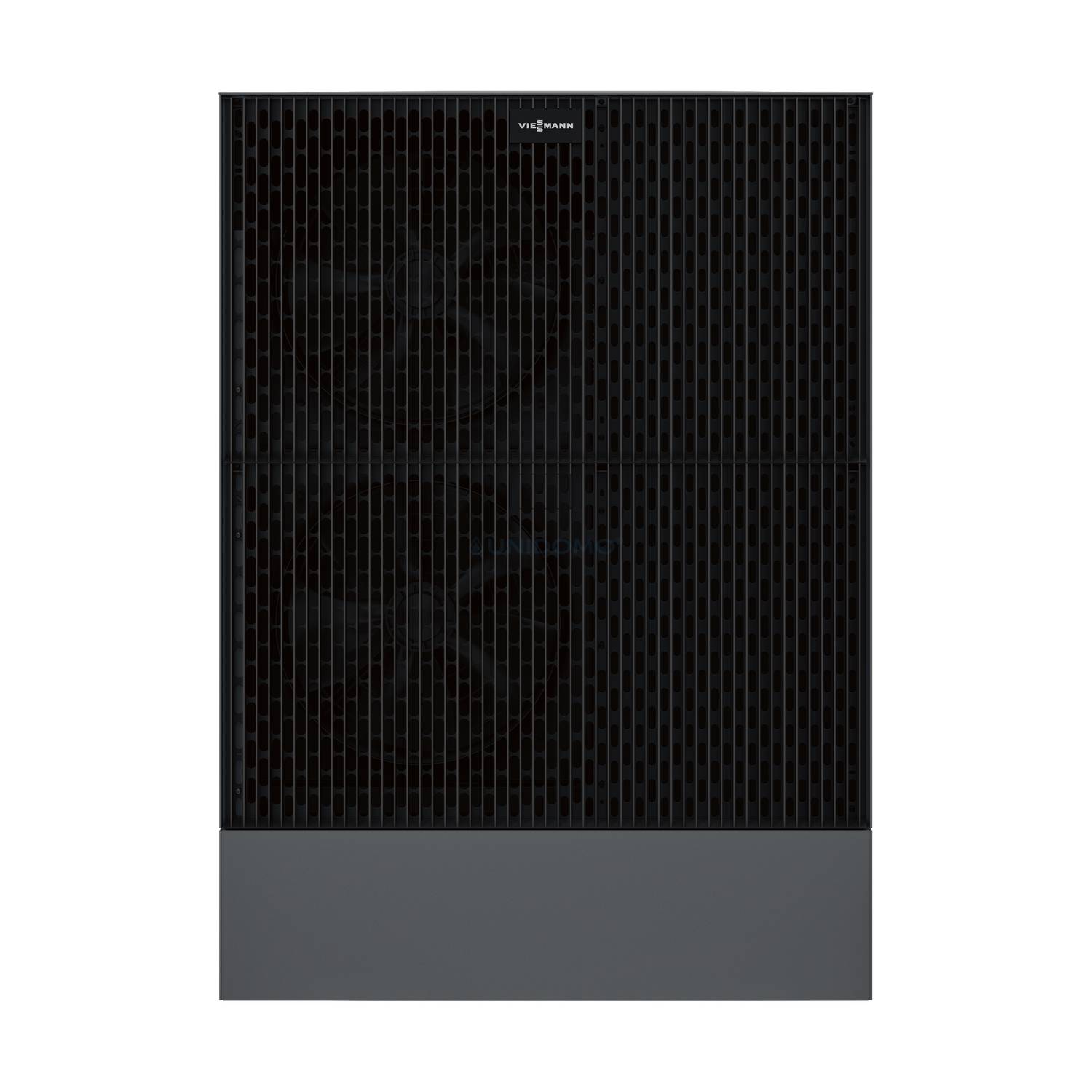

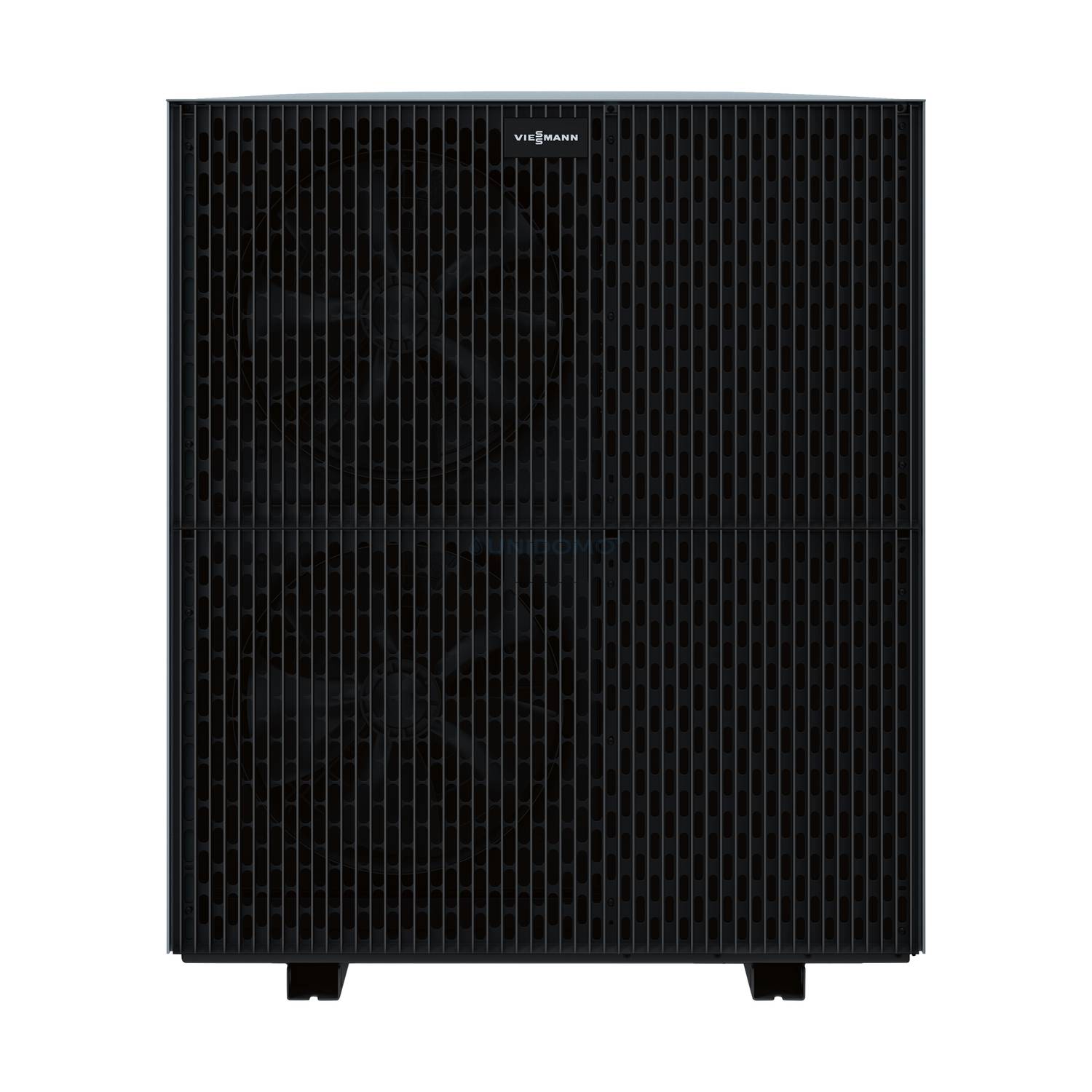

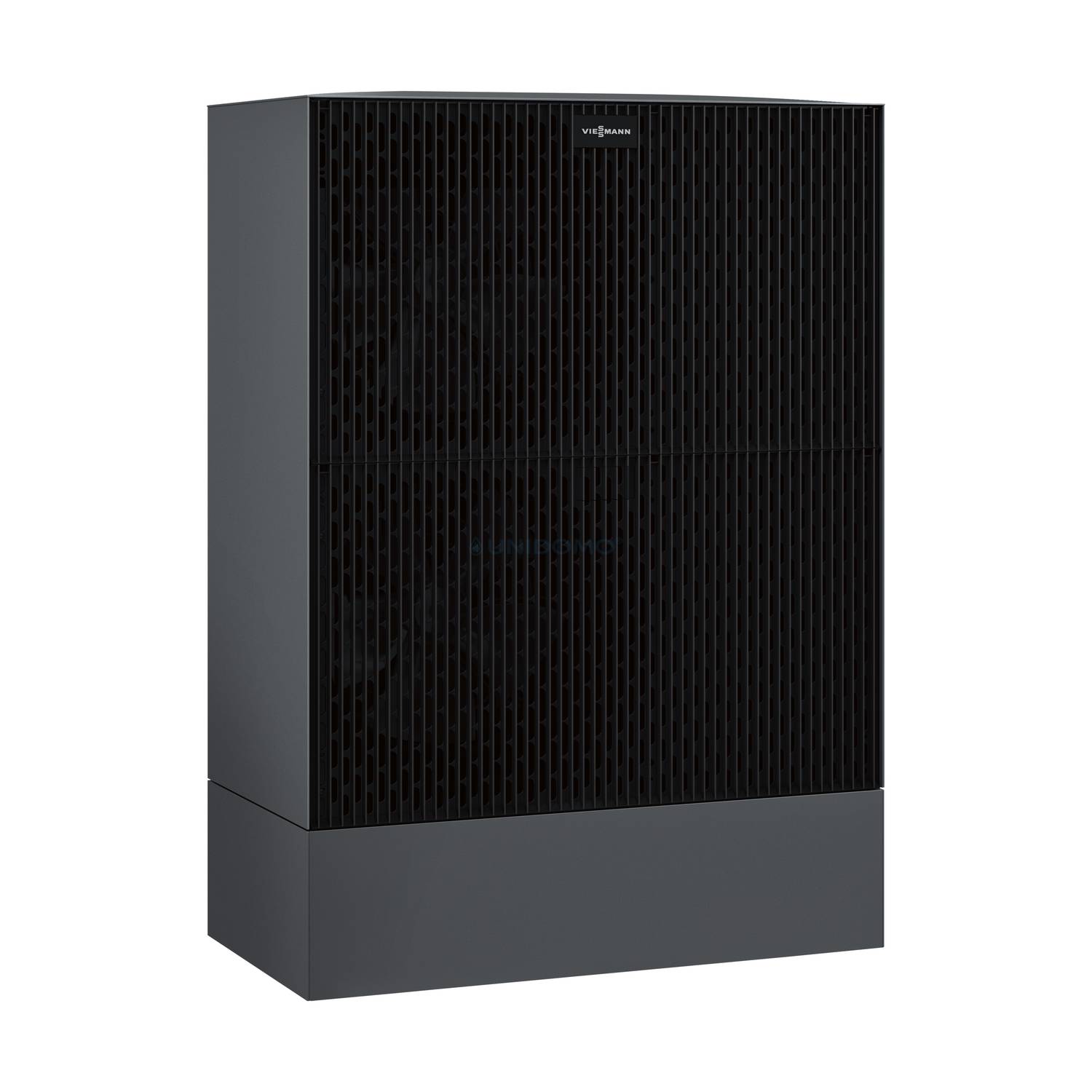

Ausstattung der Außeneinheit
- DC-Inverter-Technologie zur stufenlosen Leistungsregelung
- Drehzahlgeregelter Doppelrollkolben-Verdichter für geräuscharmen Betrieb
- Elektronisches Expansionsventil zur Erhöhung der Jahresarbeitszahl
- Drehzahlgesteuerte Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung
- Geschwungene Verdampferlamellen zur Effizienzsteigerung
- Asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301)
- Integrierter Wasserfilter zum Schutz des Verflüssigers
- Ventilatorringheizung und elektrische Begleitheizung in der Kondenswasserwanne
Ausstattung der Inneneinheit
- Hydro AutoControl Hydraulik für Mindestvolumenstrom und Abtauenergie
- Hocheffizienz-Umwälzpumpe für den Heizkreis
- Abtaupuffer 16 l, Bypassfunktion und Heizwasser-Durchlauferhitzer
- Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil und Sicherheitsventil
- Volumenstromerfassung und leitungsgebundener Außentemperatursensor
- Wandhängende Montage mit Montageschiene
- Regelung für 2 direkte ungemischte Heiz-/Kühlkreise oder 1 direkten + 1 gemischten Heiz-/Kühlkreis
- 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
- Inbetriebnahme-Assistent, kontextbezogene Hilfe und Energieverbrauchsanzeige
- Automatische Sommer-/Winterzeitumstellung und kontrollierte Estrichtrocknung
- Party-Mode, Ferienprogramm, Sommersparbetrieb und variable Heizgrenze
- Smart Grid Regelfunktion, EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikation über CAN-BUS, PlusBus, WLAN und LAN (mitgeliefertes Zubehör)
- Integriertes Kommunikationsmodul für ViCare App und ViGuide
- Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer sowie Betriebs- und Störungsanzeige
Lieferumfang

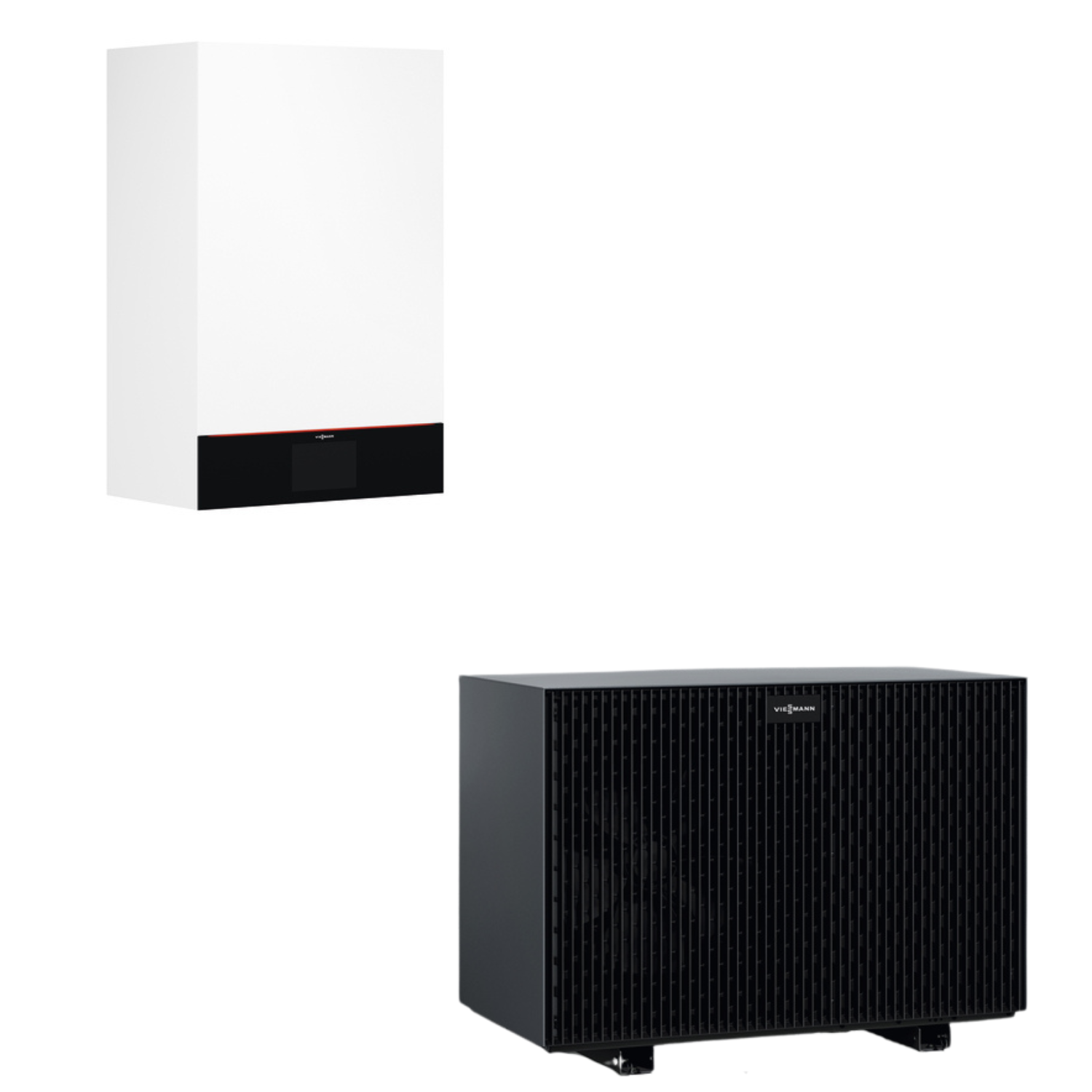

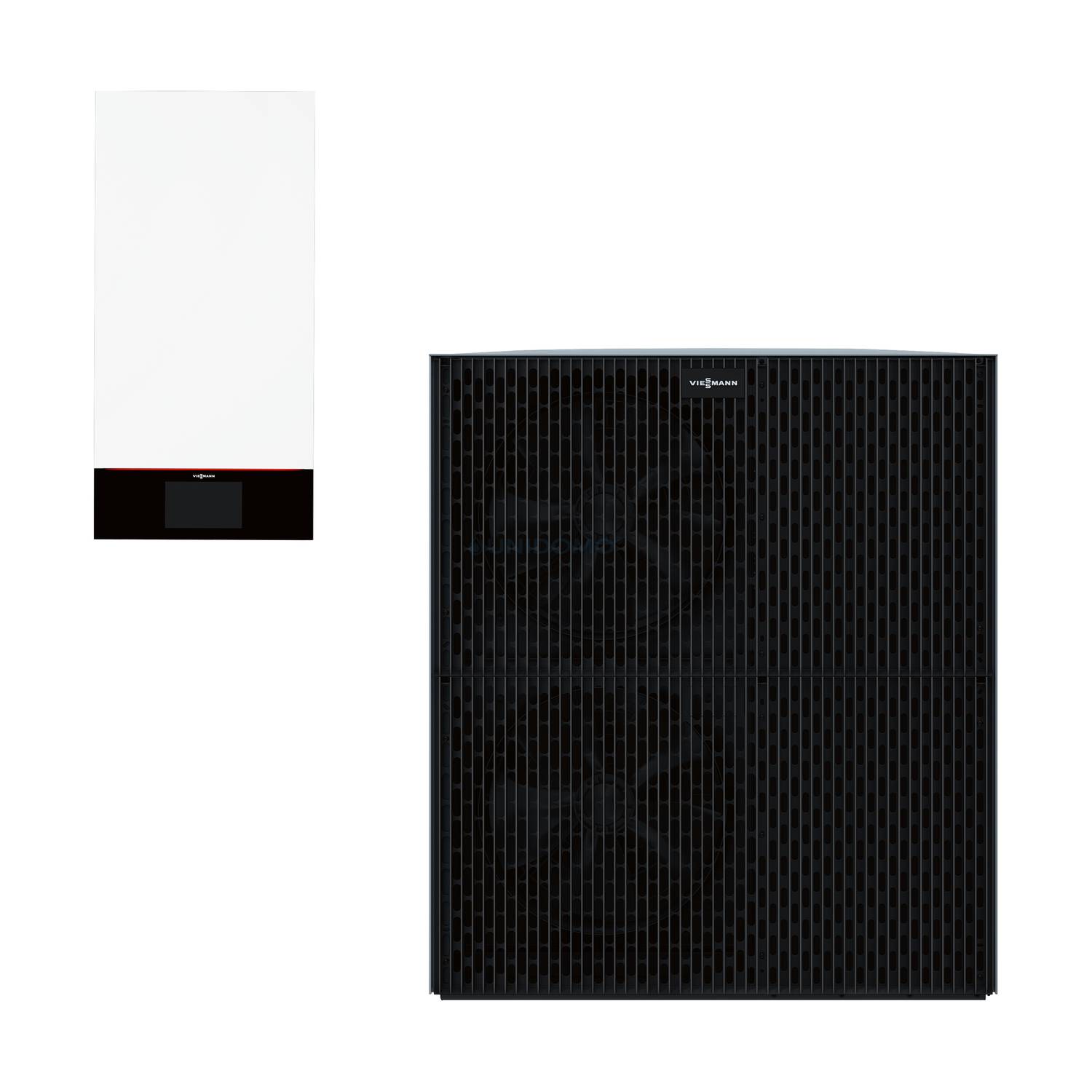

- Außeneinheit ODU 250-A AWMOF-251.A1.06-230-V002 (7988228)
- Inneneinheit IDU-A 2C AWMIW.A1.19-V055 (3203058)
- TU-Set Vitocal 250-A 2C (3210180)
- Beipack Elektrik ODU230V (7977219)
- LAN-Erweiterung (7984901)
- Anschluss-Set Typ 2 (7973133)
Fazit
Die Viessmann Vitocal 250-A 06 V115 ist eine effiziente, leise und flexibel einsetzbare Wärmepumpe für moderne Heiz- und Kühlsysteme mit zwei Heiz-/Kühlkreisen. Hohe COP- und EER-Werte, nachhaltiges R290-Kältemittel, sehr gute Schallwerte und eine umfangreiche Regelungstechnik machen sie zu einer zukunftssicheren Wahl für energieeffizientes Wohnen.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
