Viessmann Vitocal 150 A Luft/Wasser Wärmepumpe 9,7 kW für Heizen Kühlen und Warmwasser im Haushalt

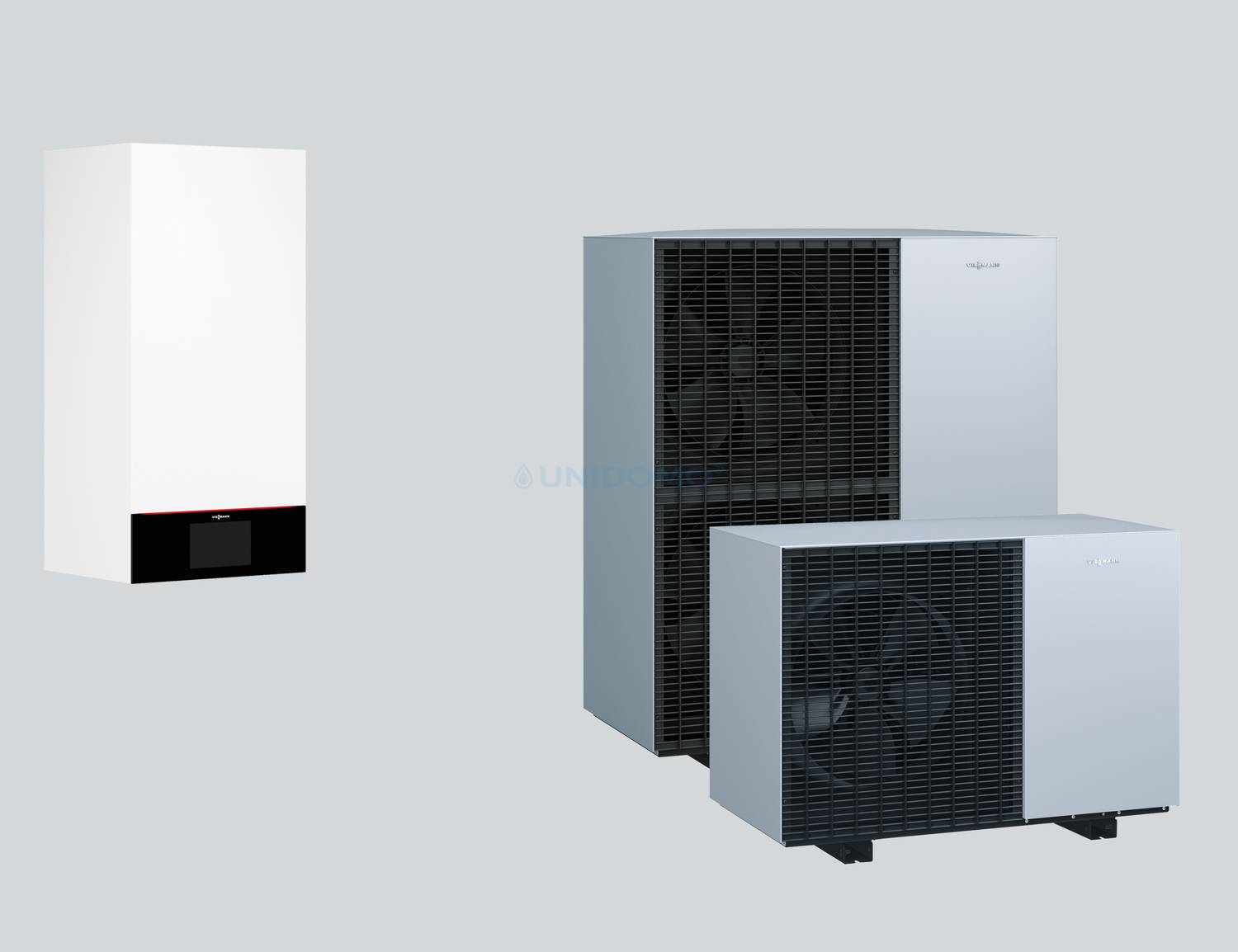

Viessmann Vitocal 150-A Modular A10 400V V100 Luft/Wasser-Wärmepumpe– Leistungsstarke Lösung für größere Wohnflächen

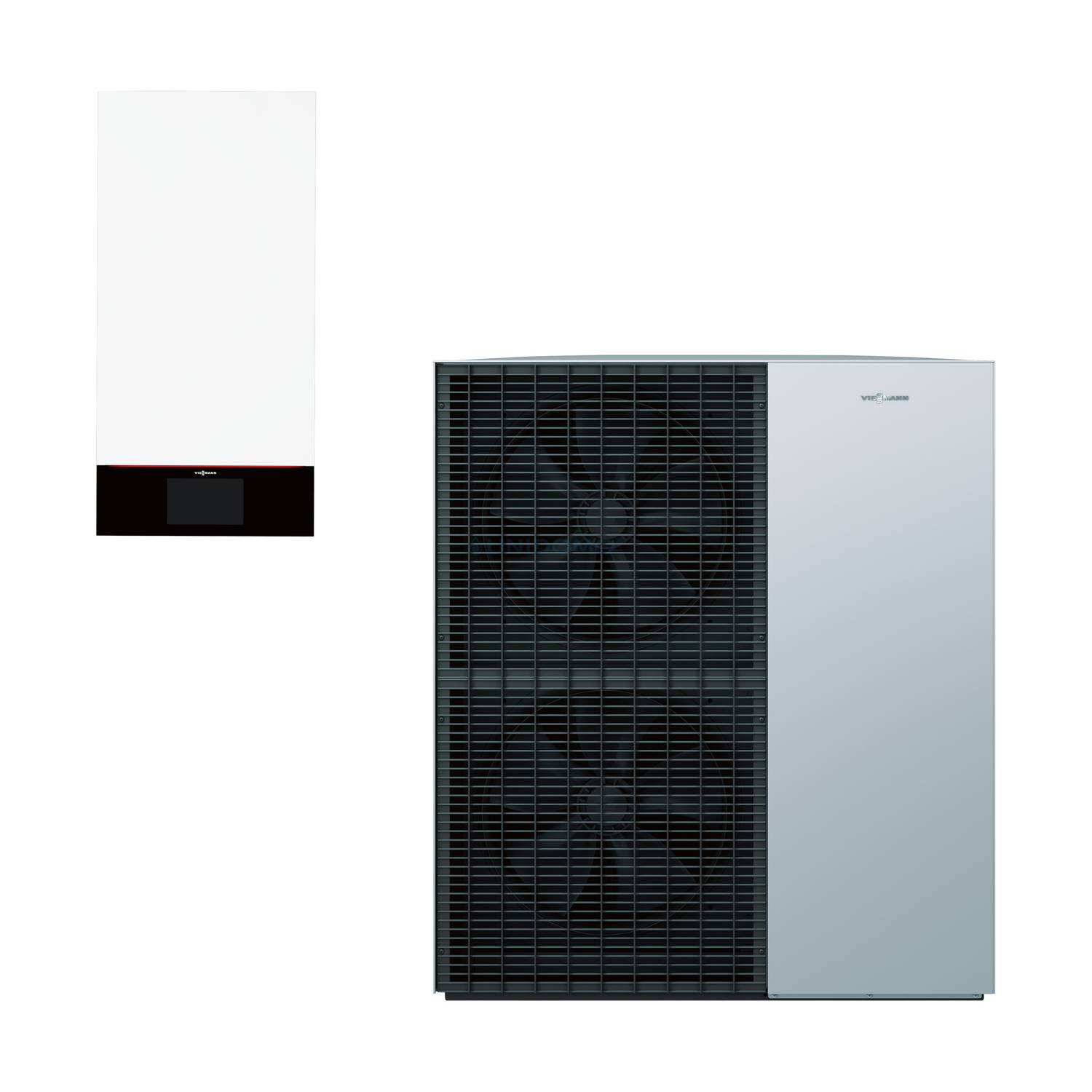

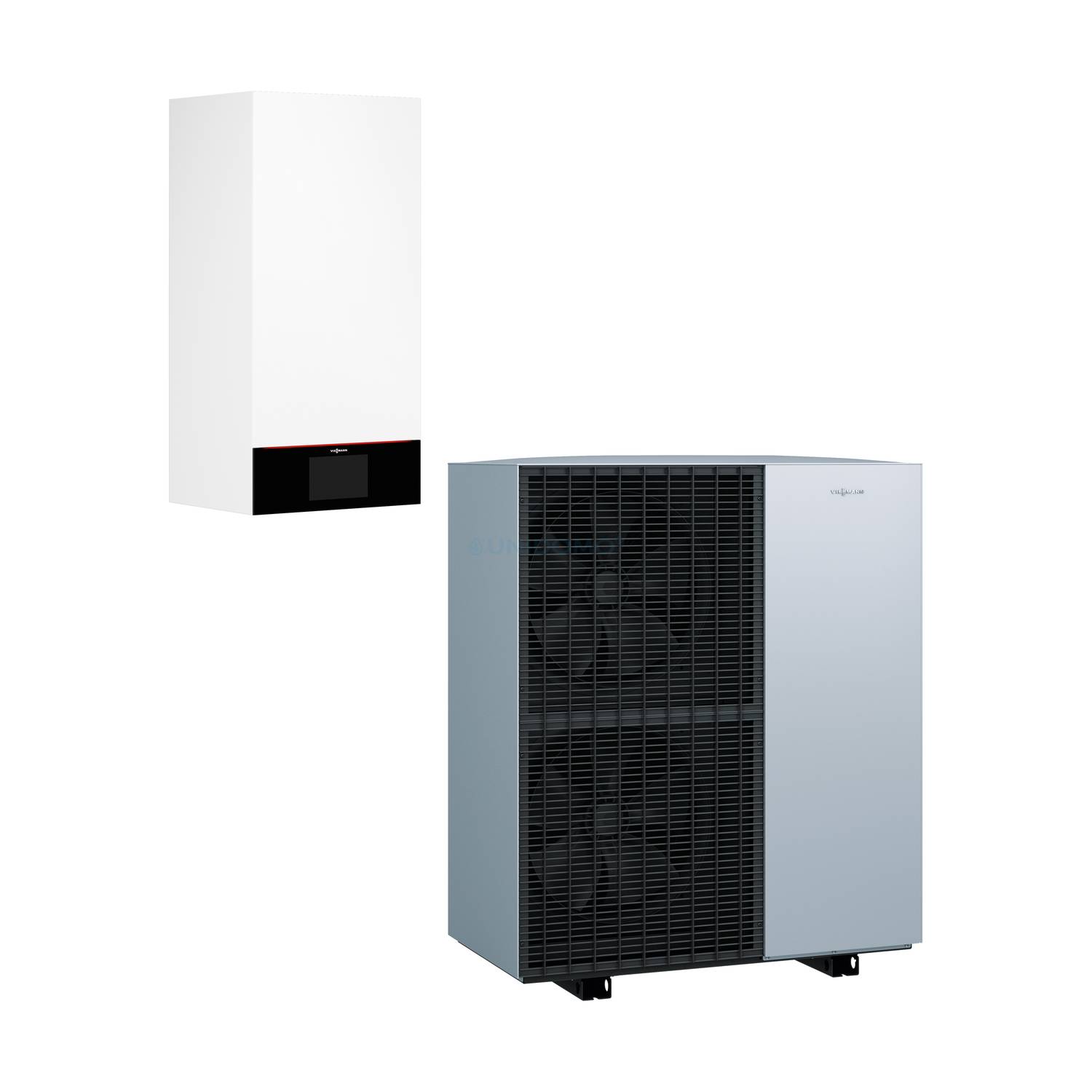

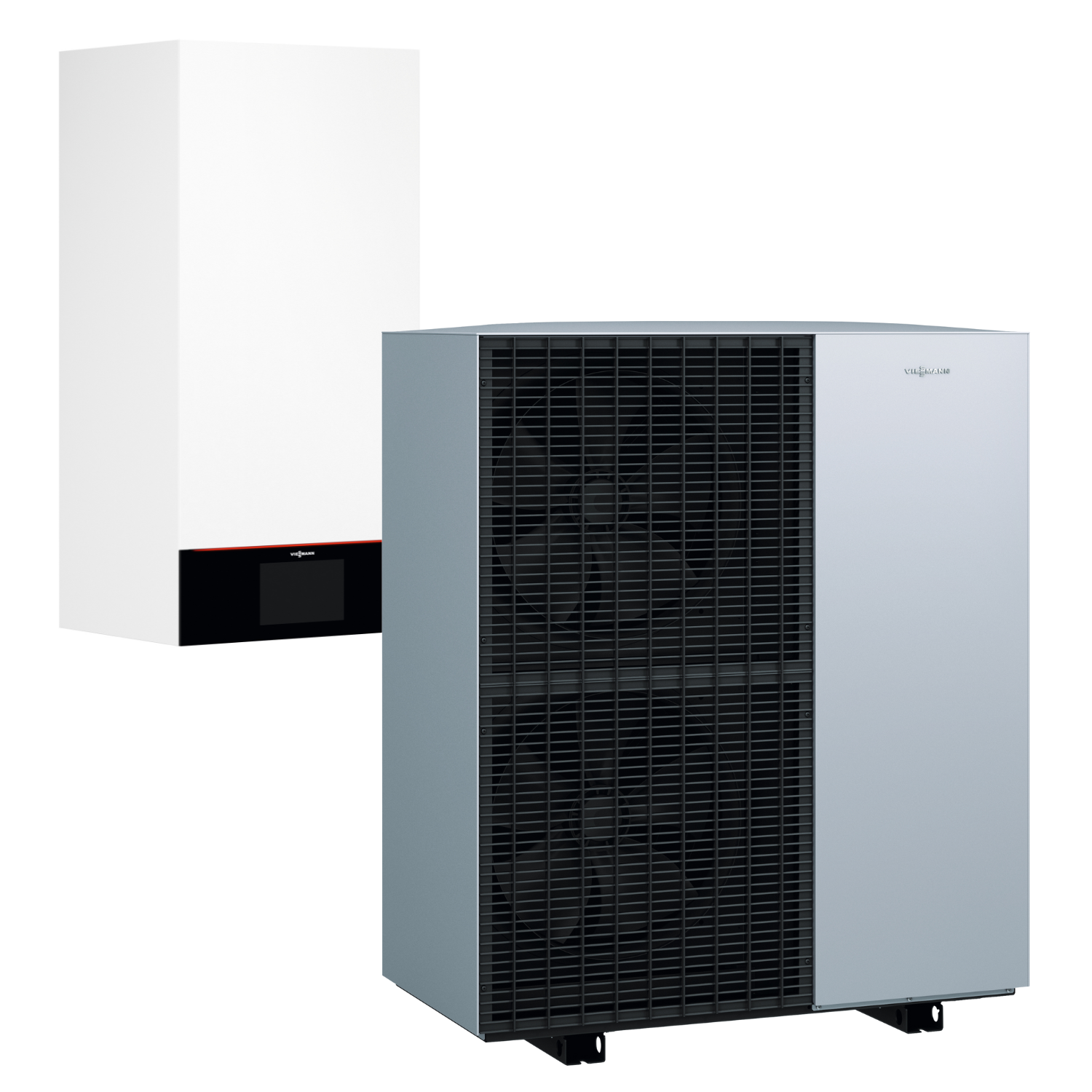

Die Viessmann Vitocal 150-A Modular A10 400V V100 ist eine moderne 9,7 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Durch ihre leistungsstarke Baugröße eignet sie sich ideal für große Einfamilienhäuser, Zweifamilienhäuser sowie Projekte mit höherem Wärmebedarf.

Effizienz, Betriebssicherheit und moderner Komfort

Diese Wärmepumpe überzeugt durch geringe Betriebskosten dank hohem COP und nutzt eine modulierende DC-Inverter-Technologie für hohe Effizienz im Teillastbetrieb. Eine maximale Vorlauftemperatur bis 70 Grad C bei einer Außentemperatur von -10 Grad C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.

Nachhaltiges Kältemittel und leiser Betrieb

Die Anlage arbeitet mit dem natürlichen Kältemittel R290 mit einem besonders niedrigen GWP von 0,02. Durch Advanced acoustics design+ (AAD+) ist ein geräuscharmer Betrieb gewährleistet.

Hinweis: Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34). Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

Umfangreiche Steuerungs- und Regelungsmöglichkeiten

Die Wärmepumpe ist internetfähig durch integriertes WLAN oder LAN (Zubehör) und ermöglicht Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide. Zusätzlich stehen Smart-Home-Funktionen, witterungsgeführte Regelung, Einzelraumsteuerung (Zubehör) sowie zahlreiche Komfortprogramme zur Verfügung.

Lieferumfang & Ausstattung

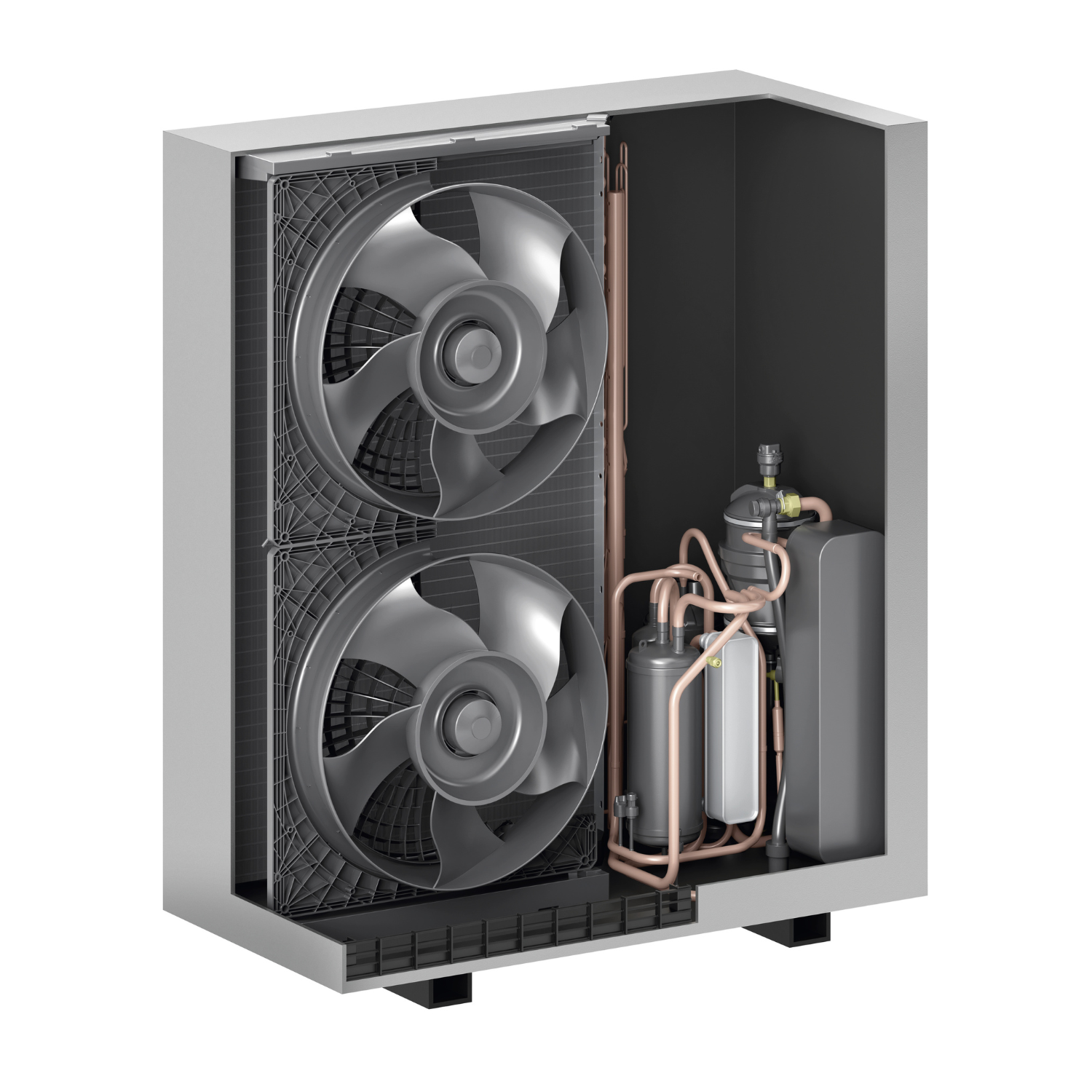

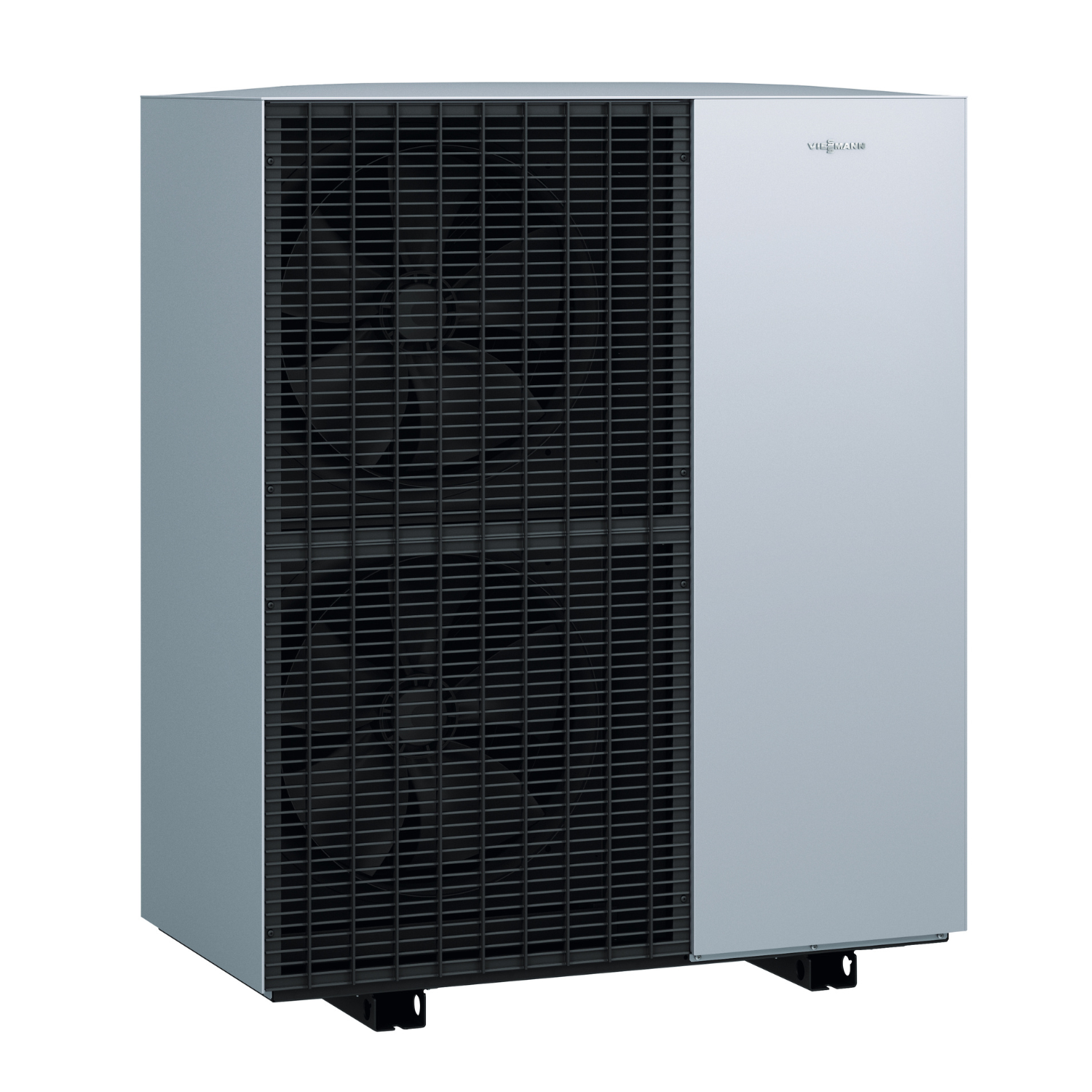

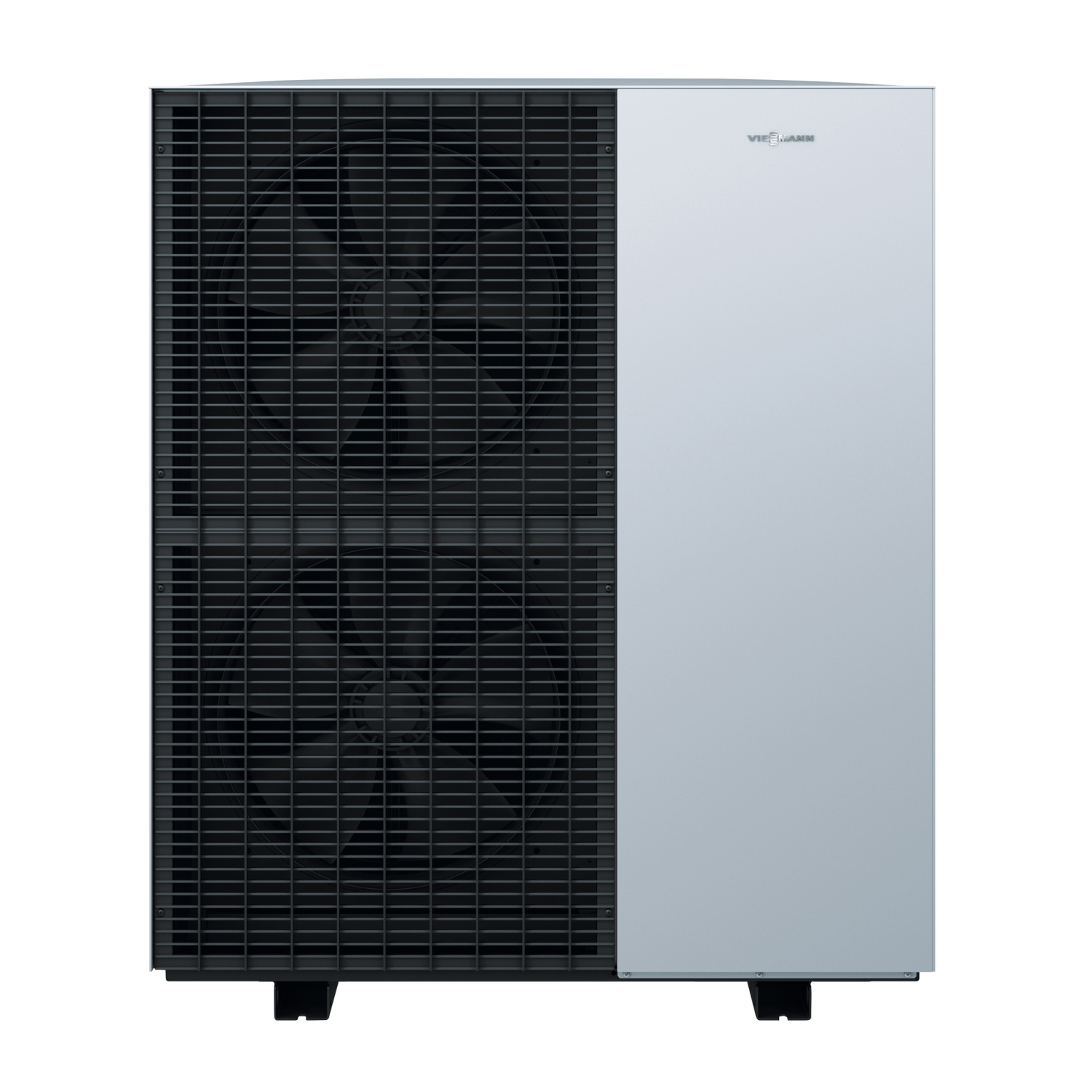

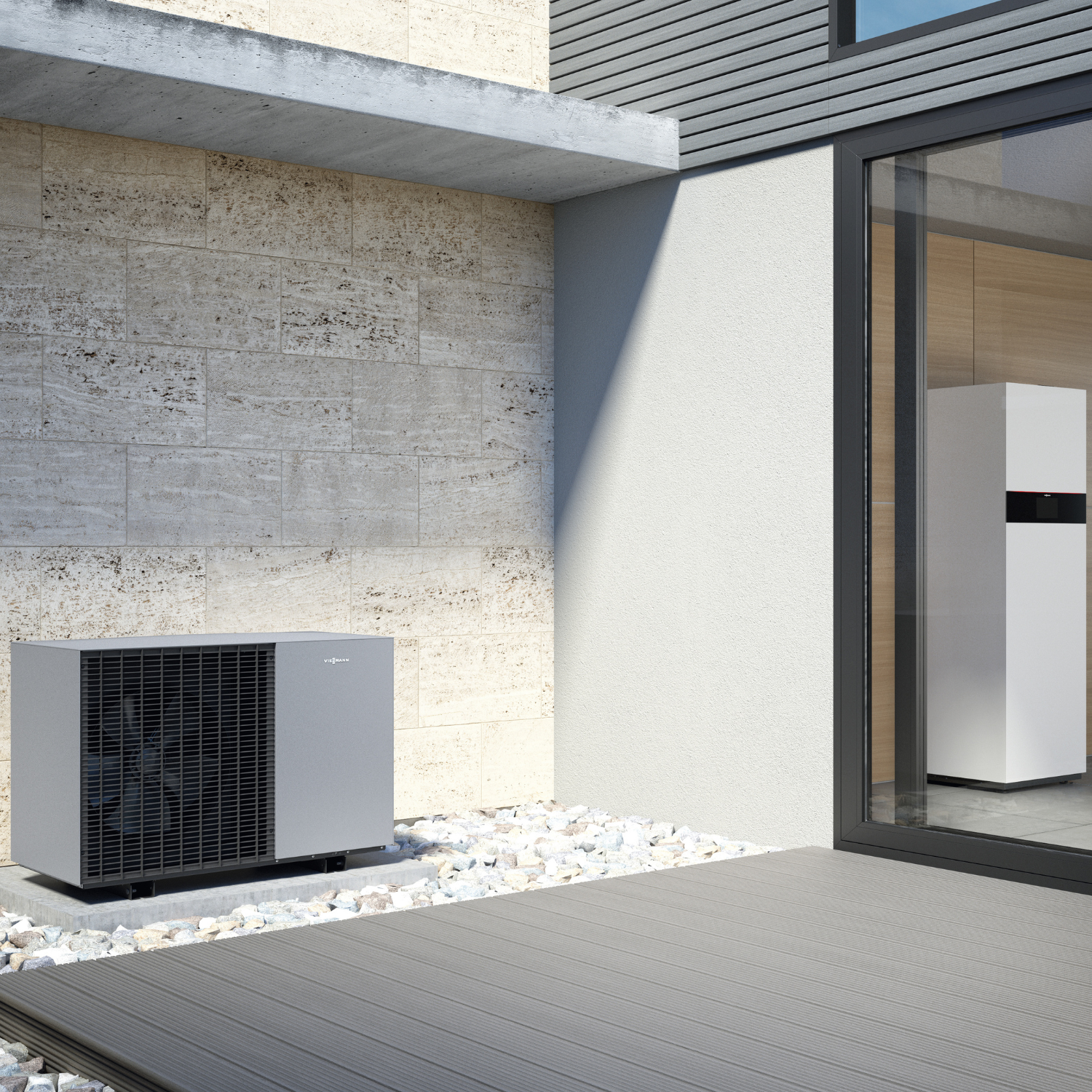

Außeneinheit

• Modulierende Wärmepumpe bestehend aus ODU 150-A AWMOF-151.A1.10-400V-V001 in Vitosilber, für Heizung, Kühlung und Warmwasser
• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
• Energieeffiziente Abtauung über Kreislaufumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen

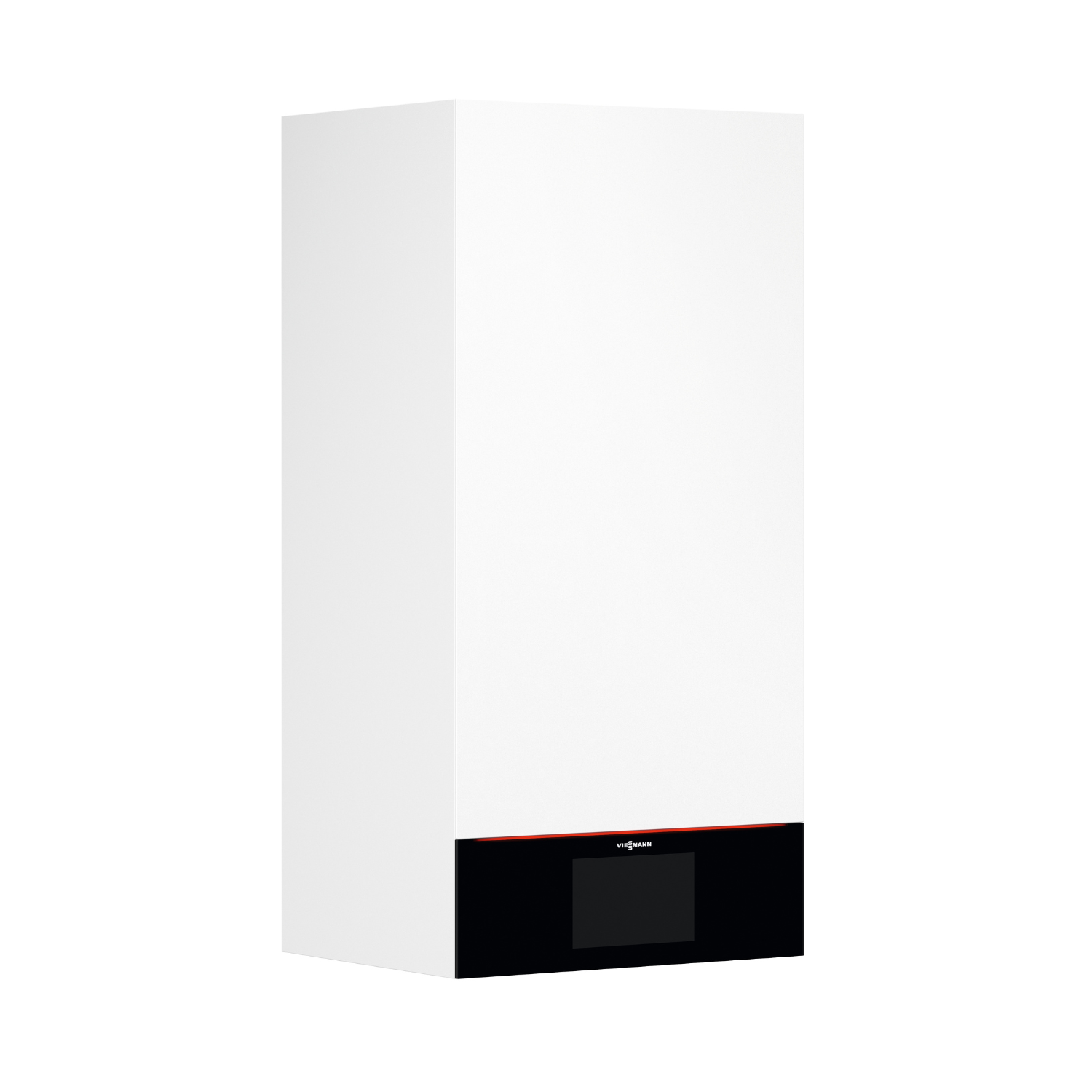

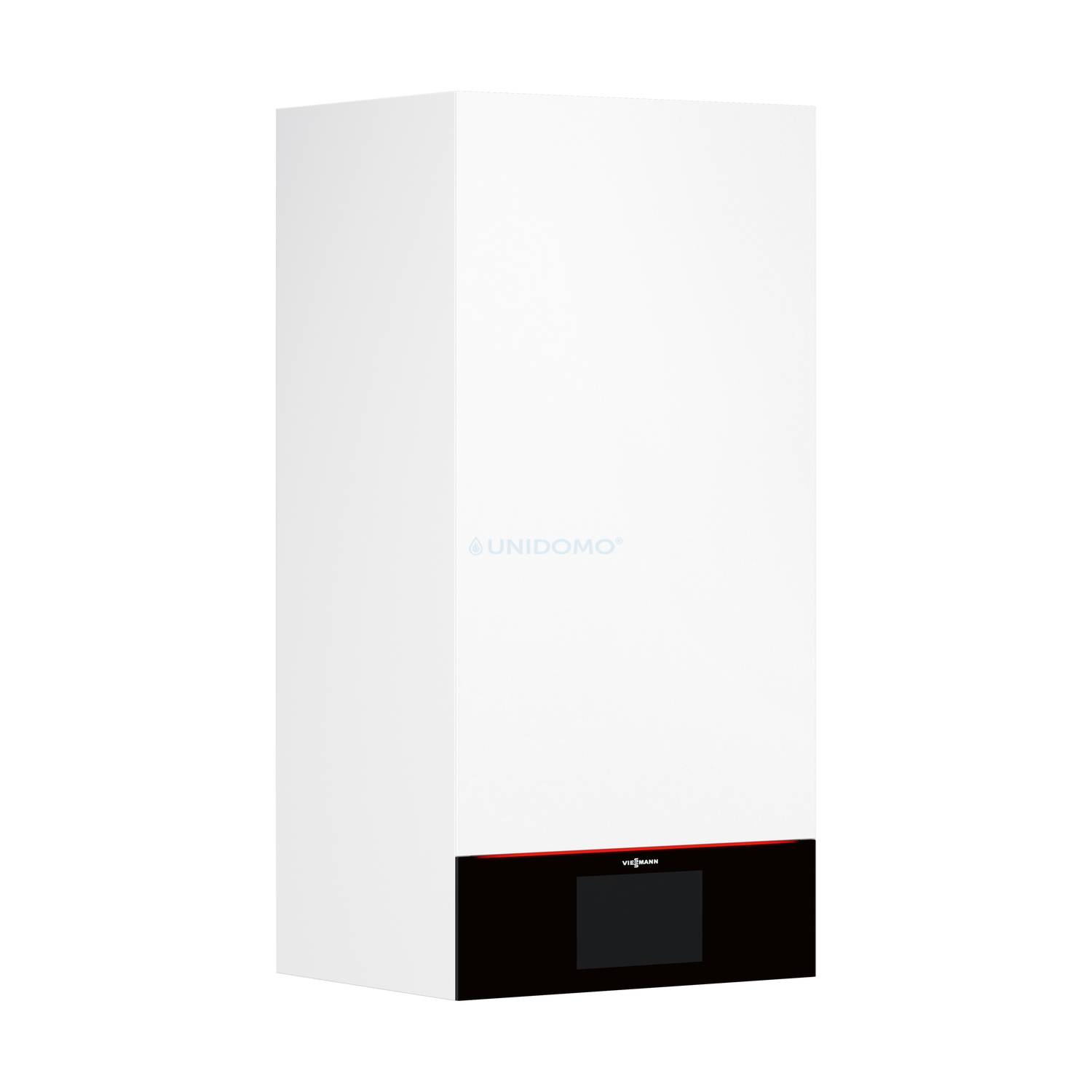

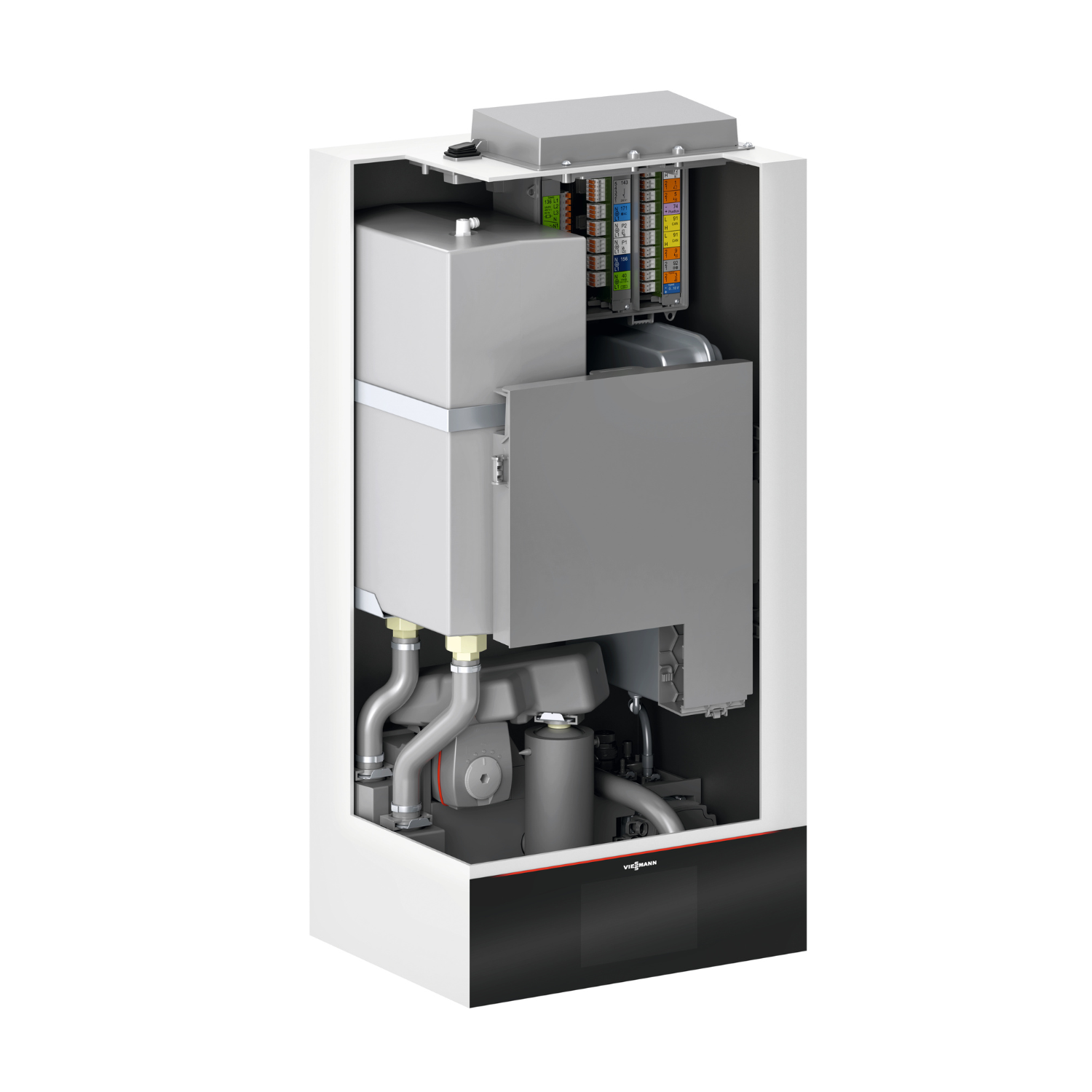

Inneneinheit

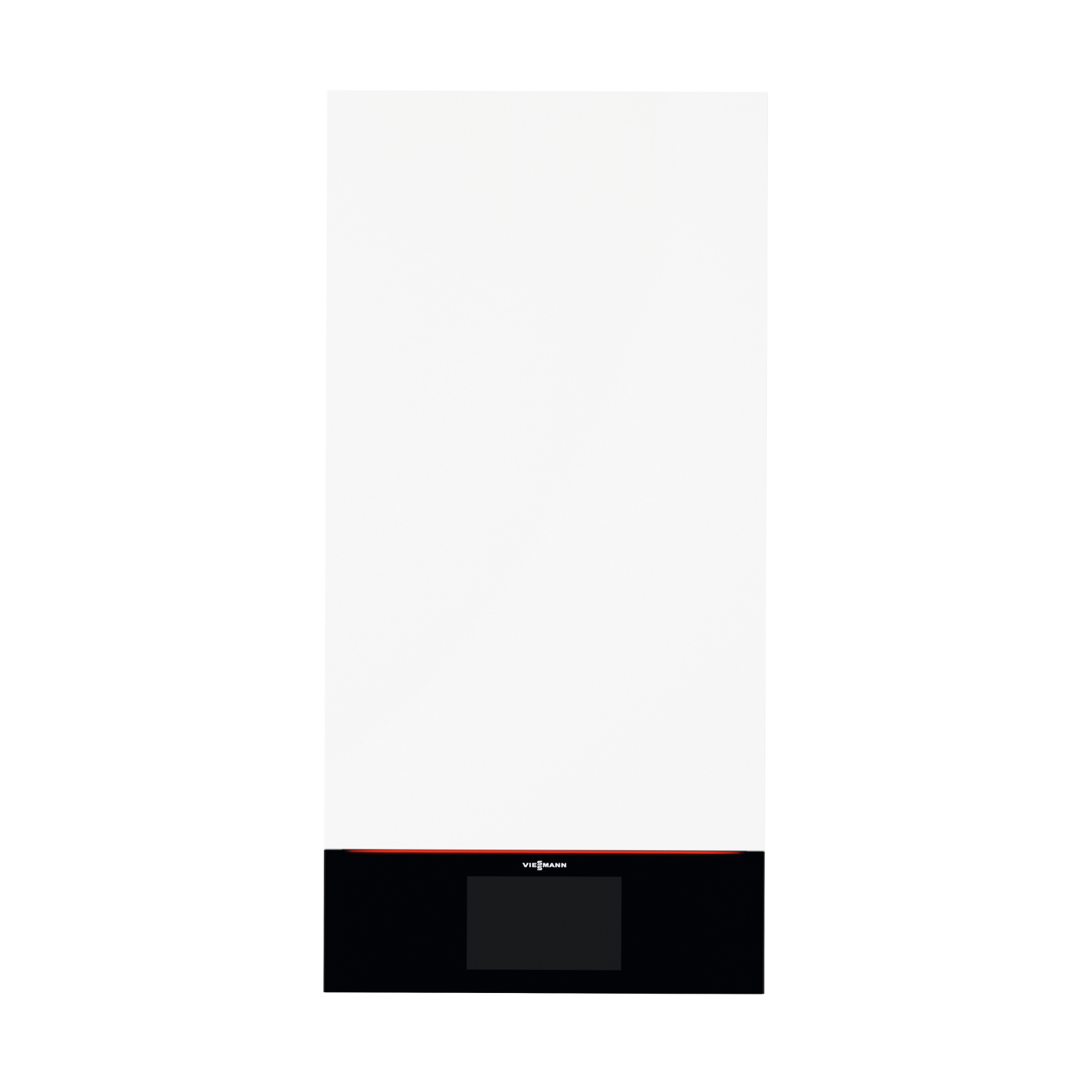

• IDU-A Modular in Vitopearlwhite
• Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis
• Heizwasser Durchlauferhitzer, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden)
• Montageschiene zur Befestigung der Inneneinheit an der Wand

Regelung & Steuerung

• Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
• Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
• Geführte Inbetriebnahme über ViGuide
• Internetfähig durch integriertes WLAN oder LAN (Zubehör)
• Einzelraumregelung mit Komponenten aus ViCare Smart Climate (Zubehör)
• Optional: Raumaufschaltung mit Vitotrol Fernbedienung (Zubehör)

Montage & Installation

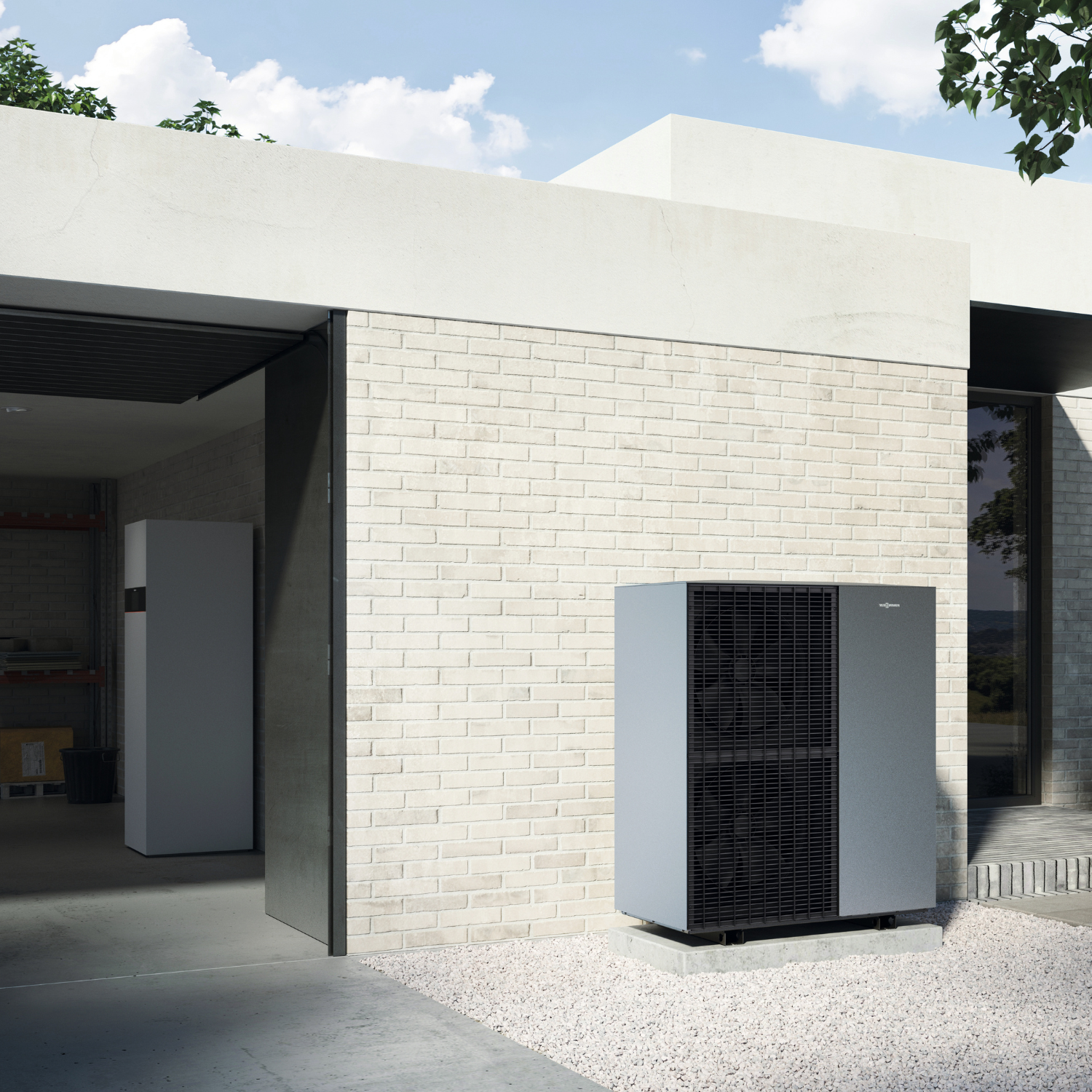

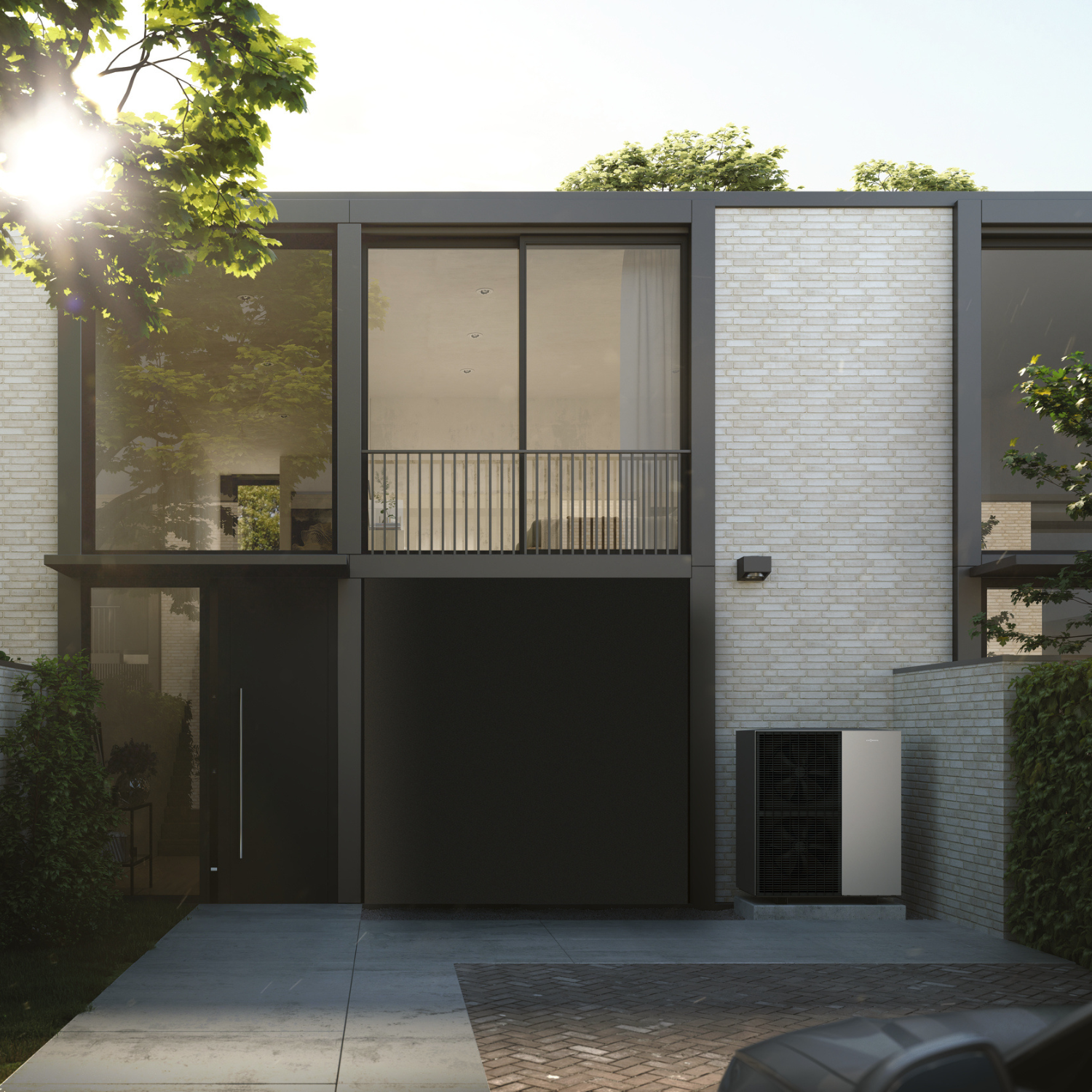

• Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend
• Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen
• COP optimierte Kaskadenfunktion zum Heizen, Kühlen und Warmwasser für bis zu 5 Wärmepumpen

Technische Leistungsdaten

Bei Betriebspunkt A2/W35
Nenn-Wärmeleistung 5.8 kW, Elektr. Leistungsaufnahme 1,41 kW, Leistungszahl (COP) 4,1

Bei Betriebspunkt A7/W35
Nenn-Wärmeleistung 7,4 kW, Elektr. Leistungsaufnahme 1,42 kW, Leistungszahl (COP) 5,2

Bei Betriebspunkt A-7/W35
Nenn-Wärmeleistung 9,7 kW, Elektr. Leistungsaufnahme 3,23 kW, Leistungszahl (COP) 3,0

Bei Betriebspunkt A35/W18
Kühlleistung 9,5 kW, Elektr. Leistungsaufnahme 2,1 kW, Leistungszahl (EER) 4,5

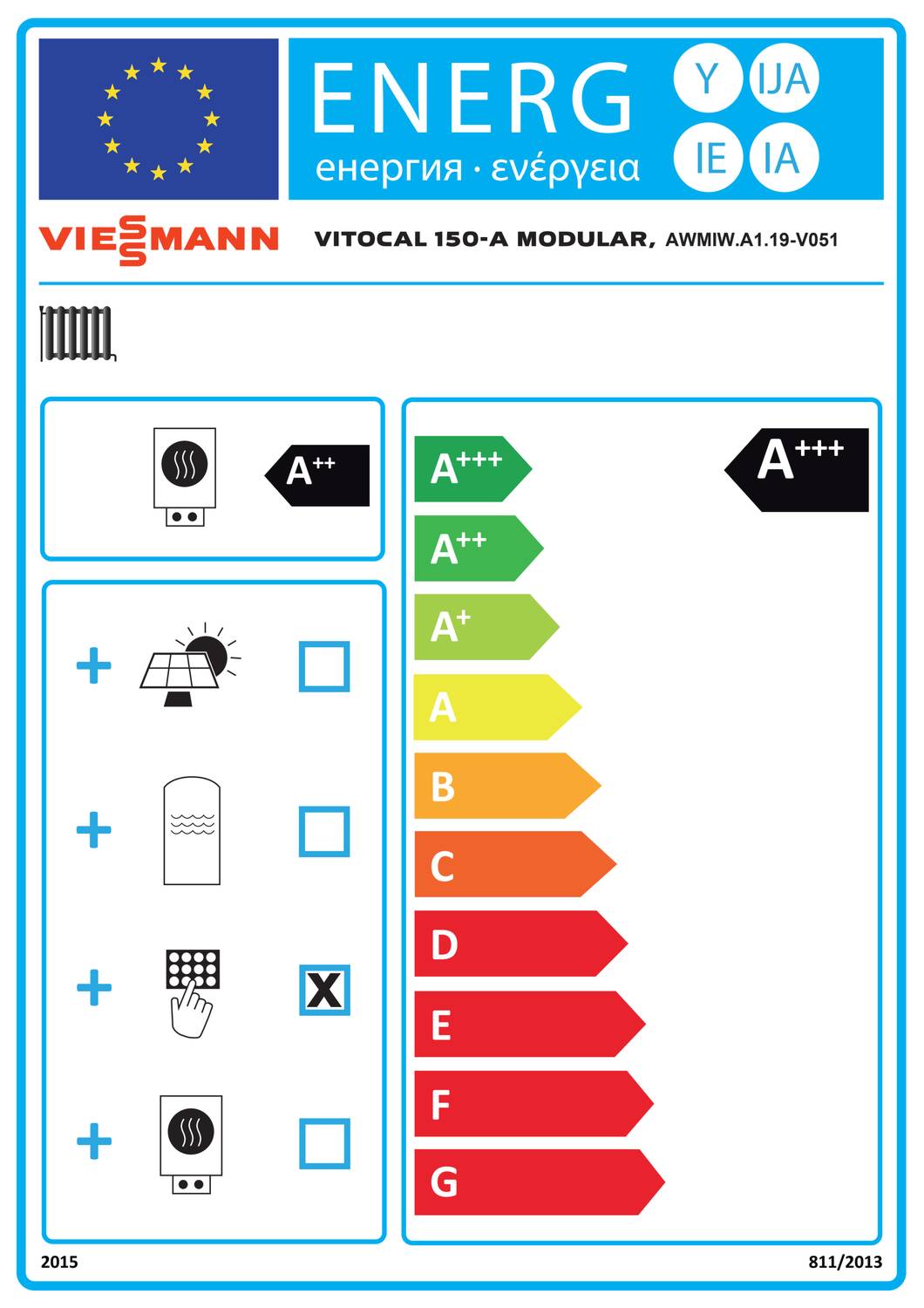

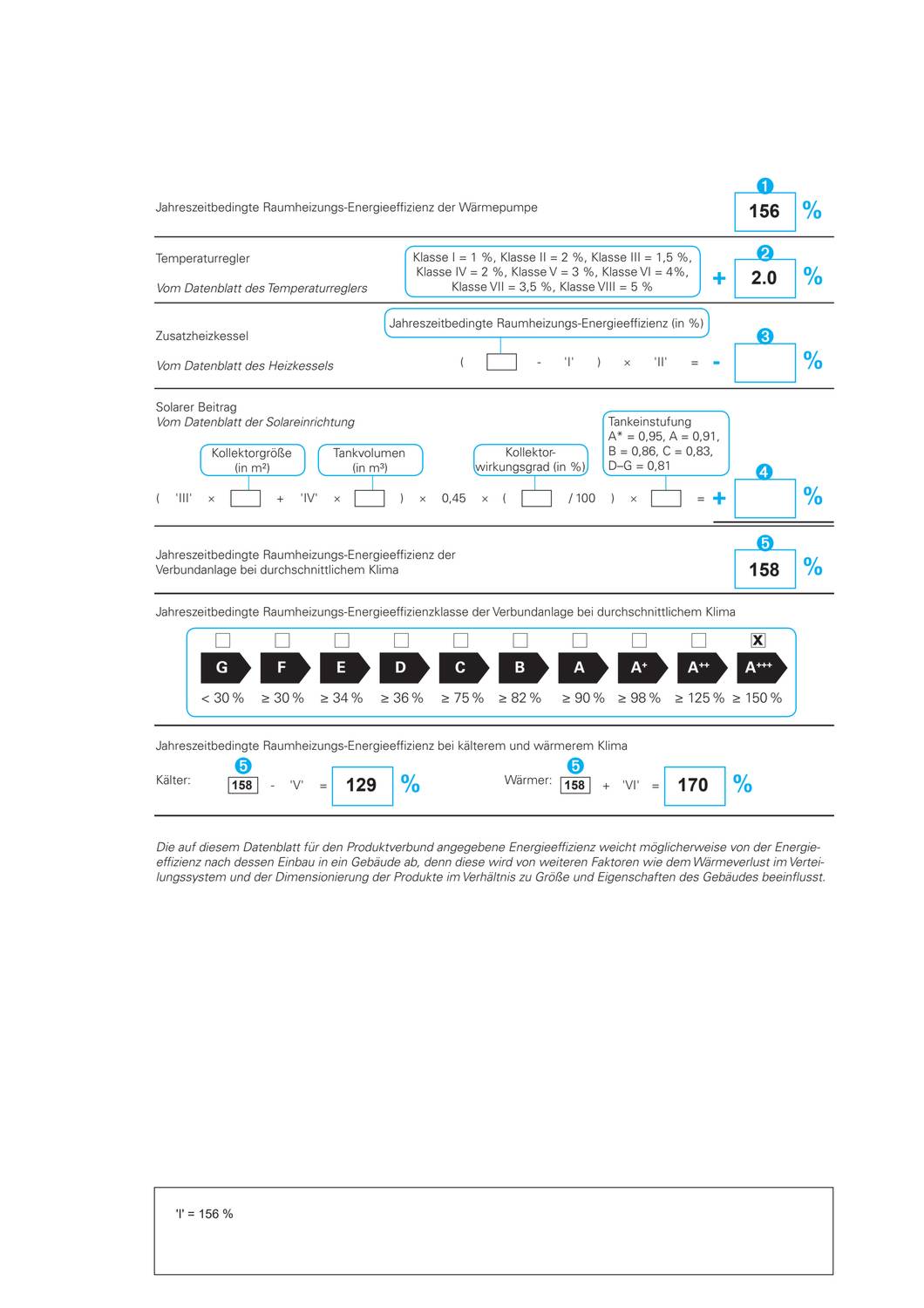

Energieeffizienz

• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s): 158 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung (Eta s): 199 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung (Eta s): 156 %

Betriebsbereiche & Werte

• Lufteintrittstemperatur Heizbetrieb: Lufttemperatur min. -20 Grad C, Lufttemperatur max. 40 Grad C
• Lufteintrittstemperatur Kühlbetrieb: Lufttemperatur min. 15 Grad C, Lufttemperatur max. 45 Grad C
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h 600 mbar / 60 kPa
• Max. Vorlauftemperatur 70 Grad C
• Zul. Betriebsdruck 3 bar / 0,3 MPa

Elektrische Werte Außeneinheit

• Nennspannung Verdichter 3/N/PE 400 V/50 Hz
• Anlaufstrom Verdichter <

FAQ – Häufige Fragen zur Vitocal 150-A A10 400V

Für welche Gebäude ist die A10 400V geeignet?
Sie eignet sich besonders für große Einfamilienhäuser, Zweifamilienhäuser und Objekte mit erhöhtem Wärmebedarf.

Kann die Wärmepumpe auch in Bestandsanlagen eingesetzt werden?
Ja, dank der möglichen Vorlauftemperatur bis 70 Grad C ist der Einsatz auch in bestehenden Heizsystemen oft ohne Heizkörpertausch möglich.

Wie erfolgt die Steuerung und Überwachung?
Über das 7-Zoll-Farb-Touchdisplay, die ViCare App oder ViGuide. Die Inbetriebnahme erfolgt geführt über ViGuide.
