Viessmann Vitocal 150 A Modular 9,7 kW V100 Luft/Wasser-Wärmepumpe mit moderner Invertertechnik

Viessmann Vitocal 150-A Modular A10 230V V100 Luft / Wasser Wärmepumpe – Effiziente Lösung für große Einfamilienhäuser und Zweifamilienhäuser

Die Viessmann Vitocal 150-A Modular A10 230V V100 ist eine leistungsstarke 9,7 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Mit hoher Wärmeabgabe eignet sie sich besonders für größere Wohnflächen, anspruchsvolle Modernisierungen und Projekte mit erhöhter Heizlast.

Effizienz und Betriebssicherheit im Fokus

Die A10 arbeitet modulierend mit DC-Inverter-Technologie und passt die Leistung exakt an den Bedarf an. Ein hoher COP senkt die Betriebskosten, während die reversible Ausführung ganzjährigen Komfort ermöglicht.

Nachhaltiges Kältemittel und leiser Betrieb

Diese Wärmepumpe nutzt das Kältemittel R290 (GWP 0,02), ein natürliches, klimafreundliches Kältemittel mit sehr niedrigem Treibhauspotenzial. Advanced acoustics design+ (AAD+) reduziert Betriebsgeräusche und steigert den Wohnkomfort.

Hinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34). Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

Intelligente Regelung und Vernetzung

Bedienung über 7-Zoll-Farbdisplay oder via ViCare App und ViGuide. Optional sind Smart-Home-Einbindung, Einzelraumregelung mit Komponenten aus ViCare Smart Climate sowie Raumaufschaltung mit Vitotrol Fernbedienung möglich. Zeiteinstellungen für Heizung, Kühlung, Trinkwasser und Zirkulation sowie Komfortfunktionen wie Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, Sommersparbetrieb, variable Heizgrenze und Smart-Grid-Regelfunktion (inkl. EVU-Sperre) sind integriert.

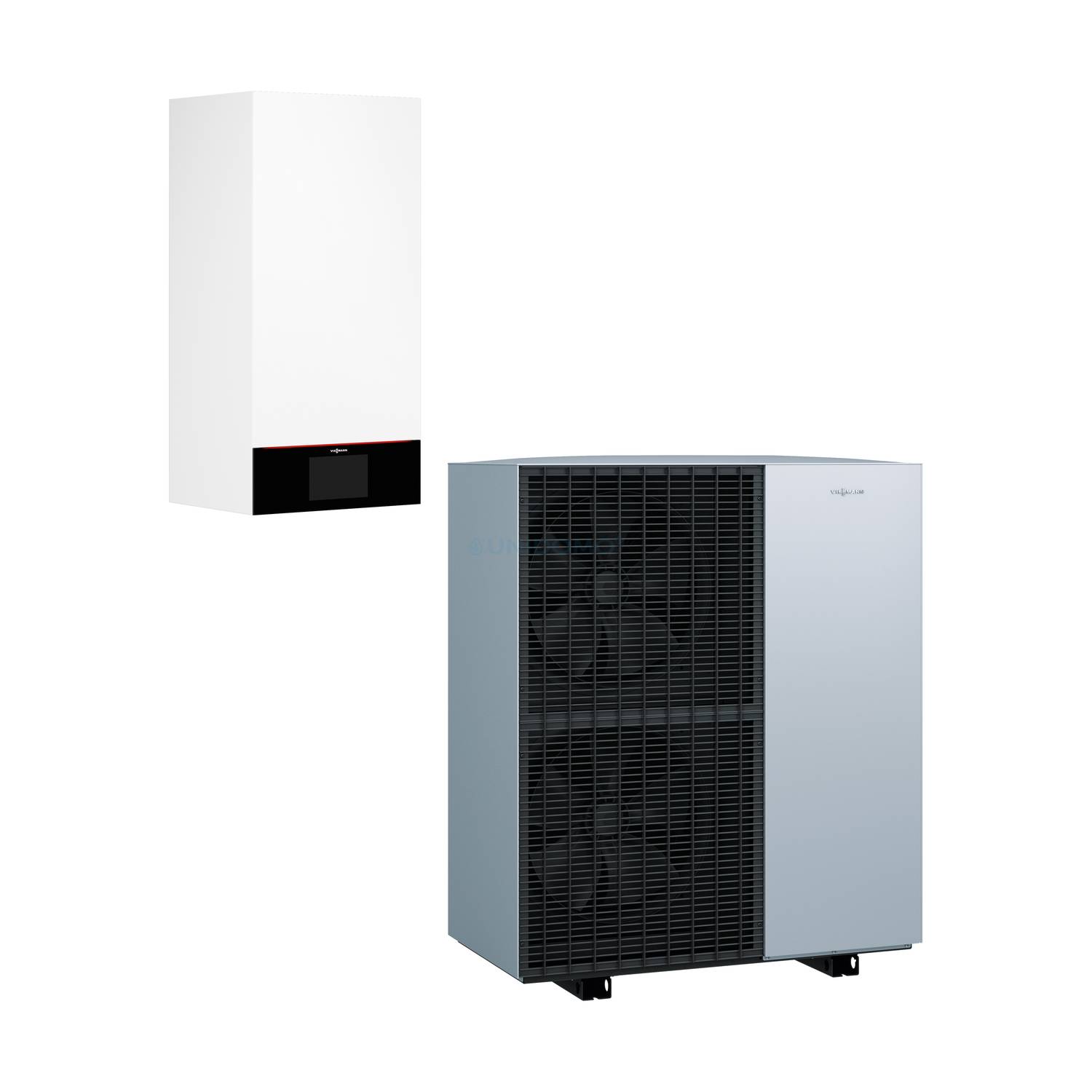

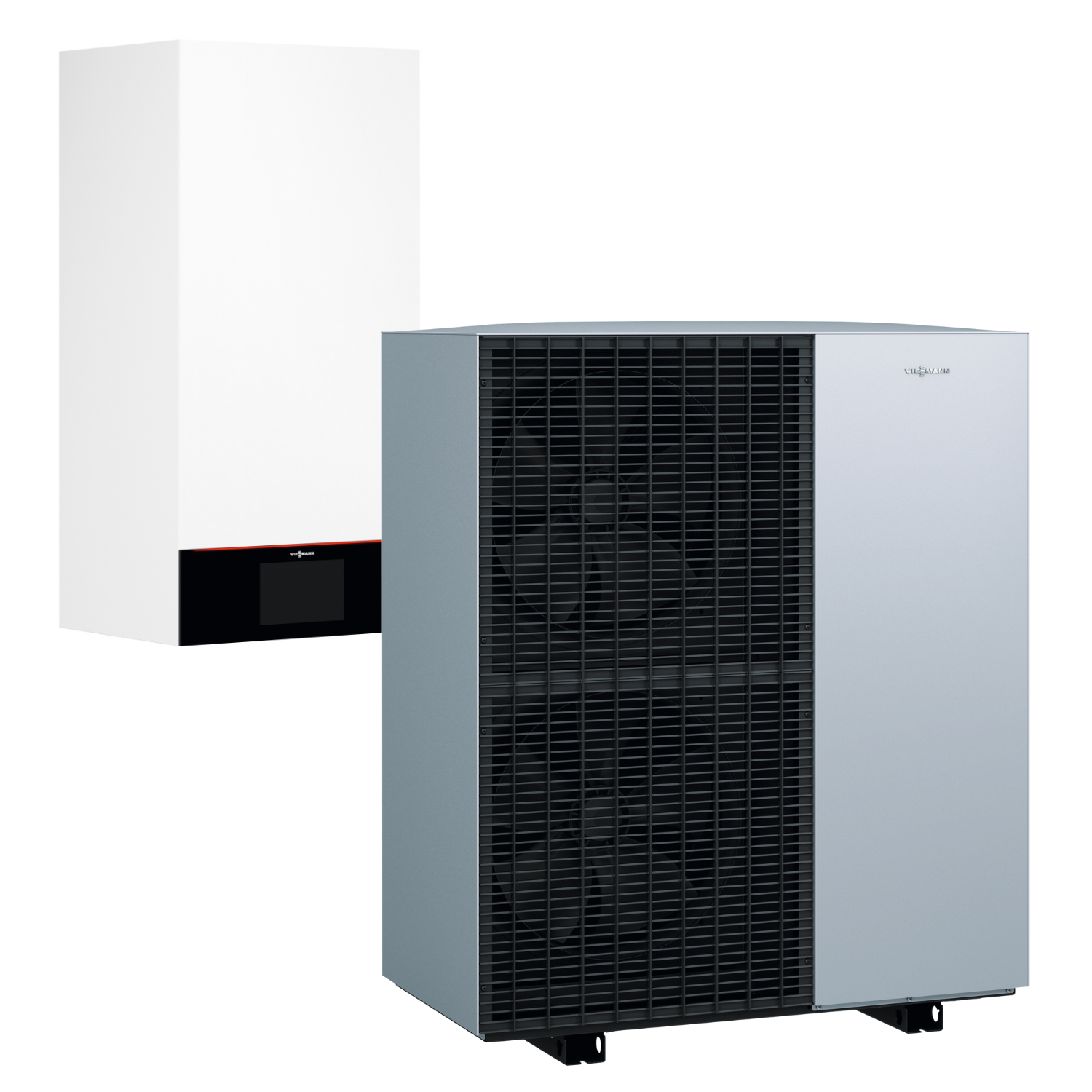

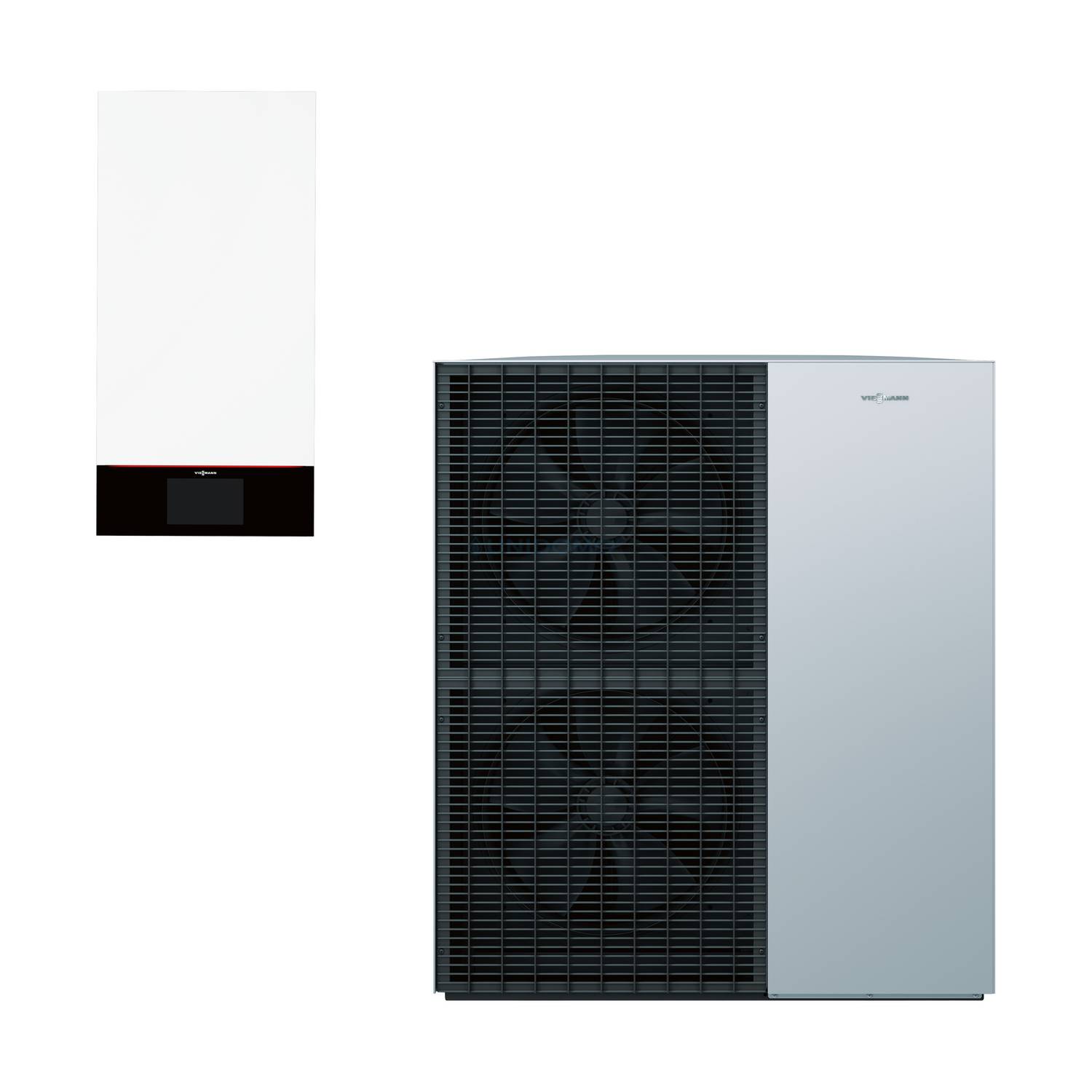

Lieferumfang

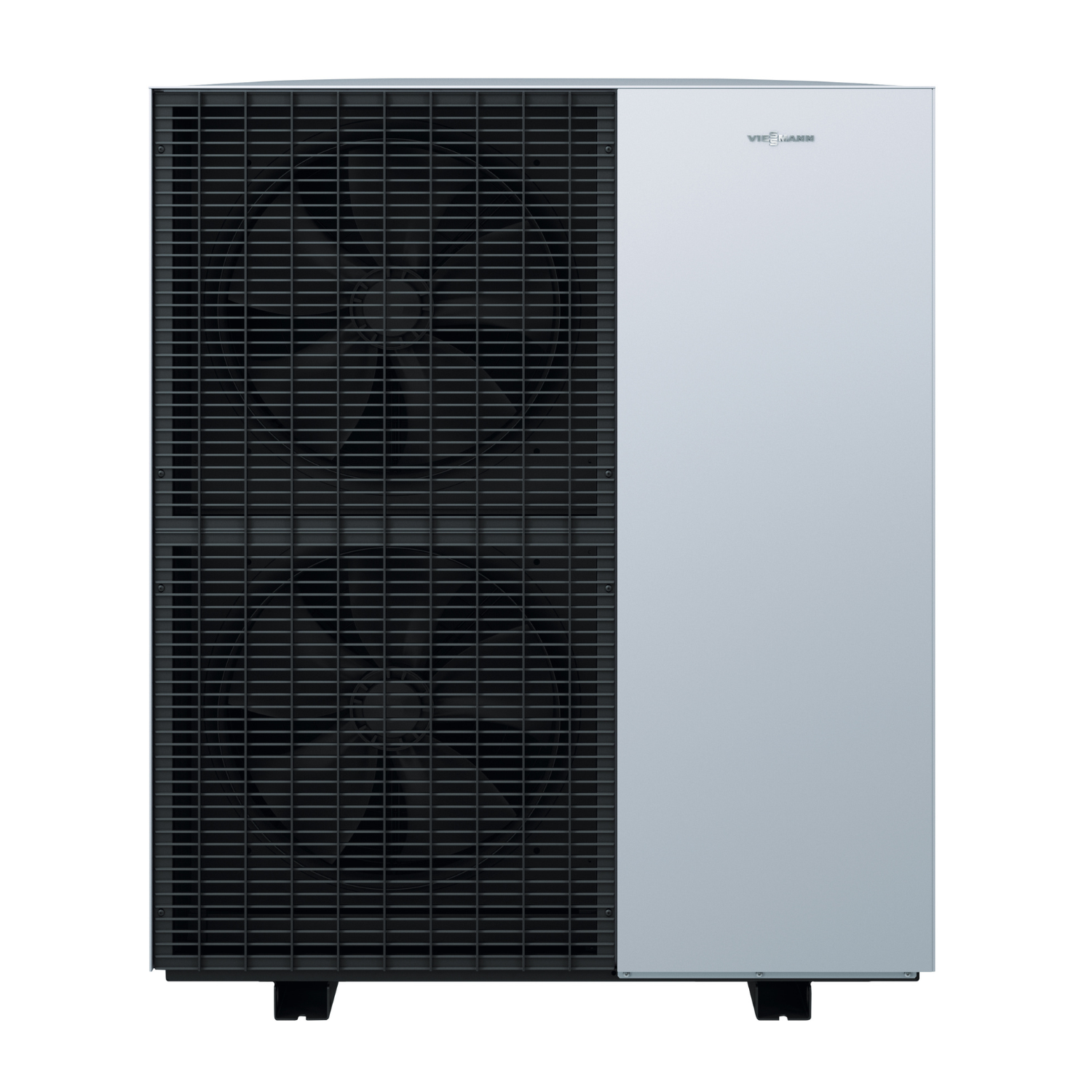

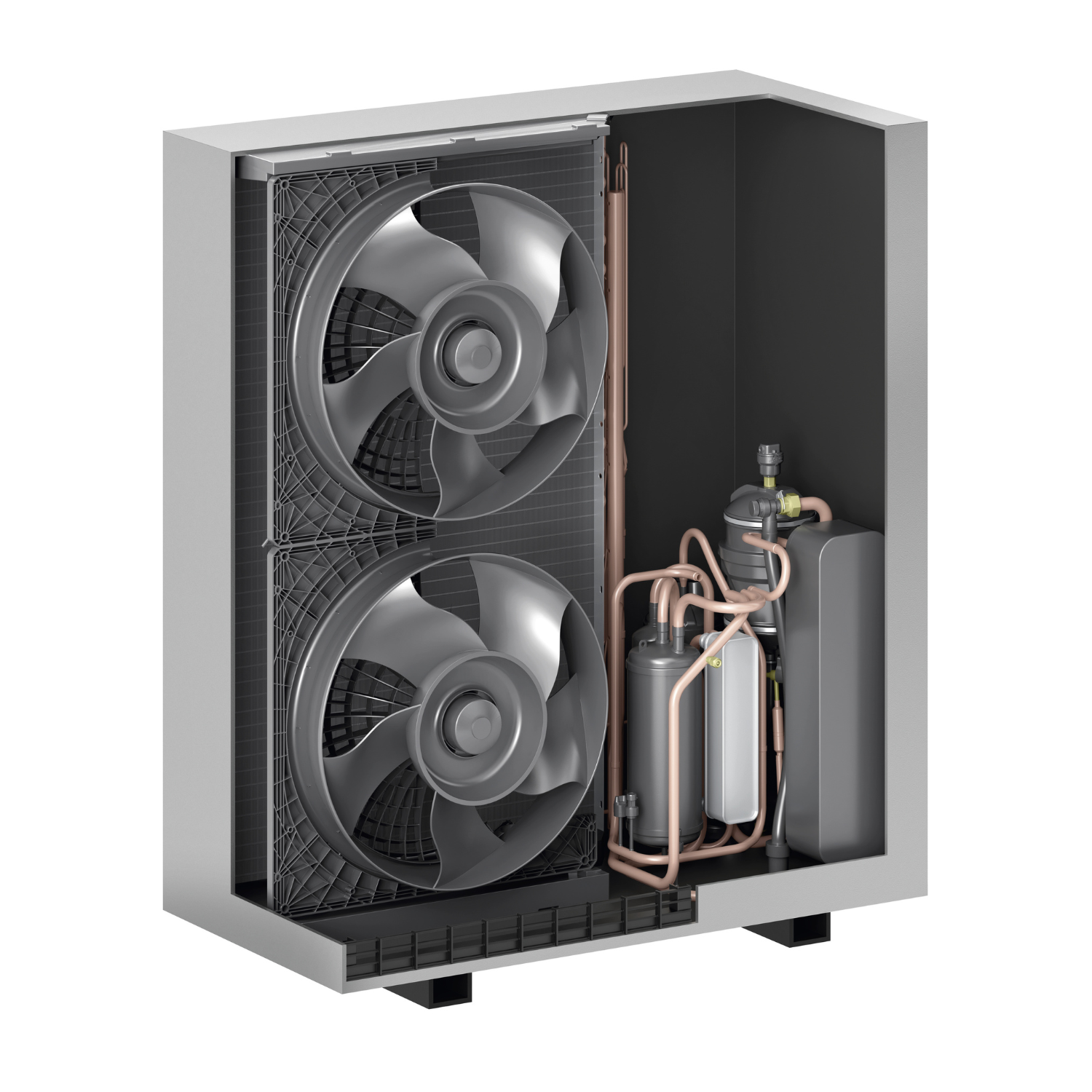

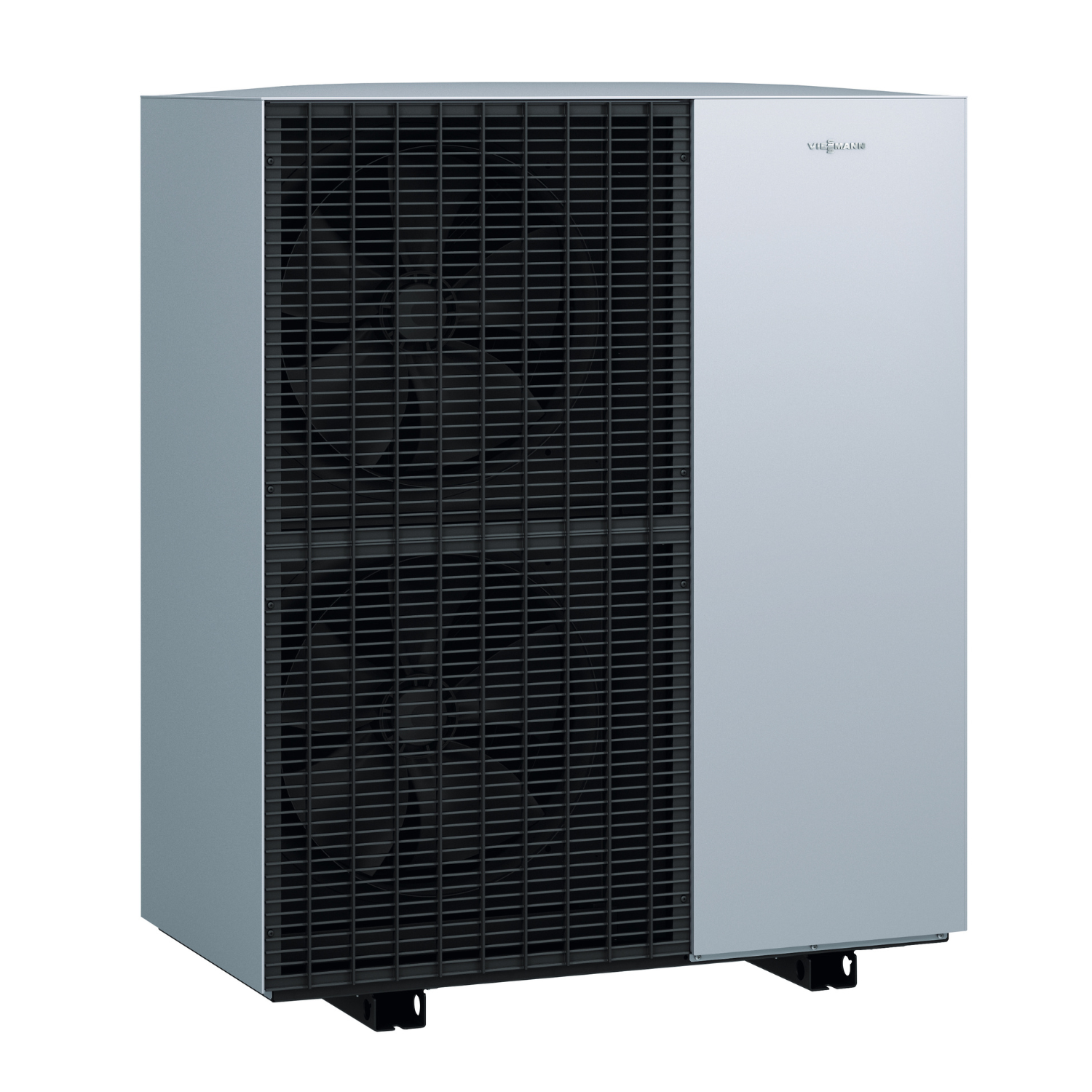

Außeneinheit – Baugruppe

• ODU 150-A AWMOF-151.A1.10-230V-V001 in Vitosilber mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung
• Drehzahlgeregelter Doppelrollkolben-Verdichter für geräusch- und schwingungsarmen Betrieb
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren
• Energieeffiziente Abtauung über Kreislaufumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen
• Asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem sowie integrierter Wasserfilter

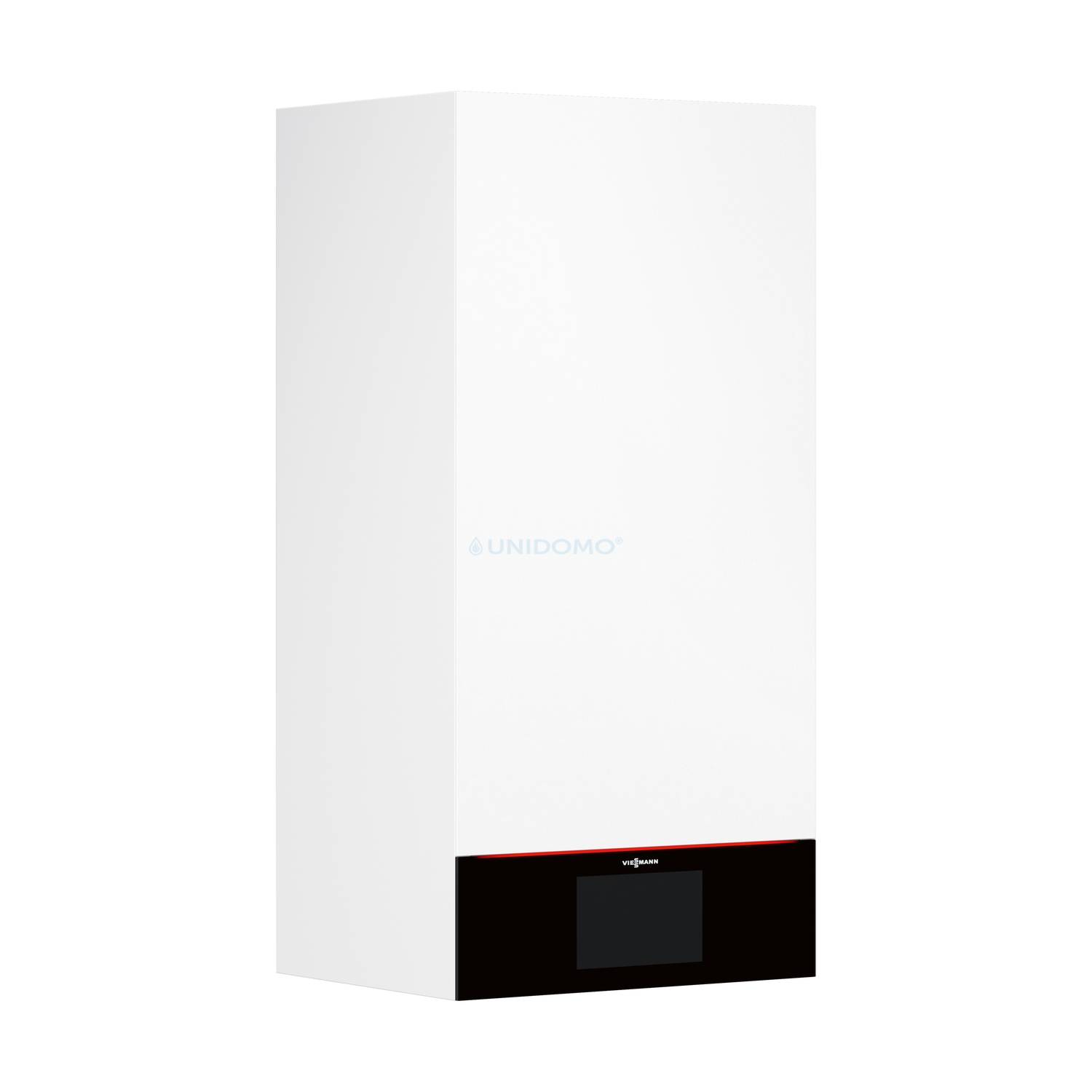

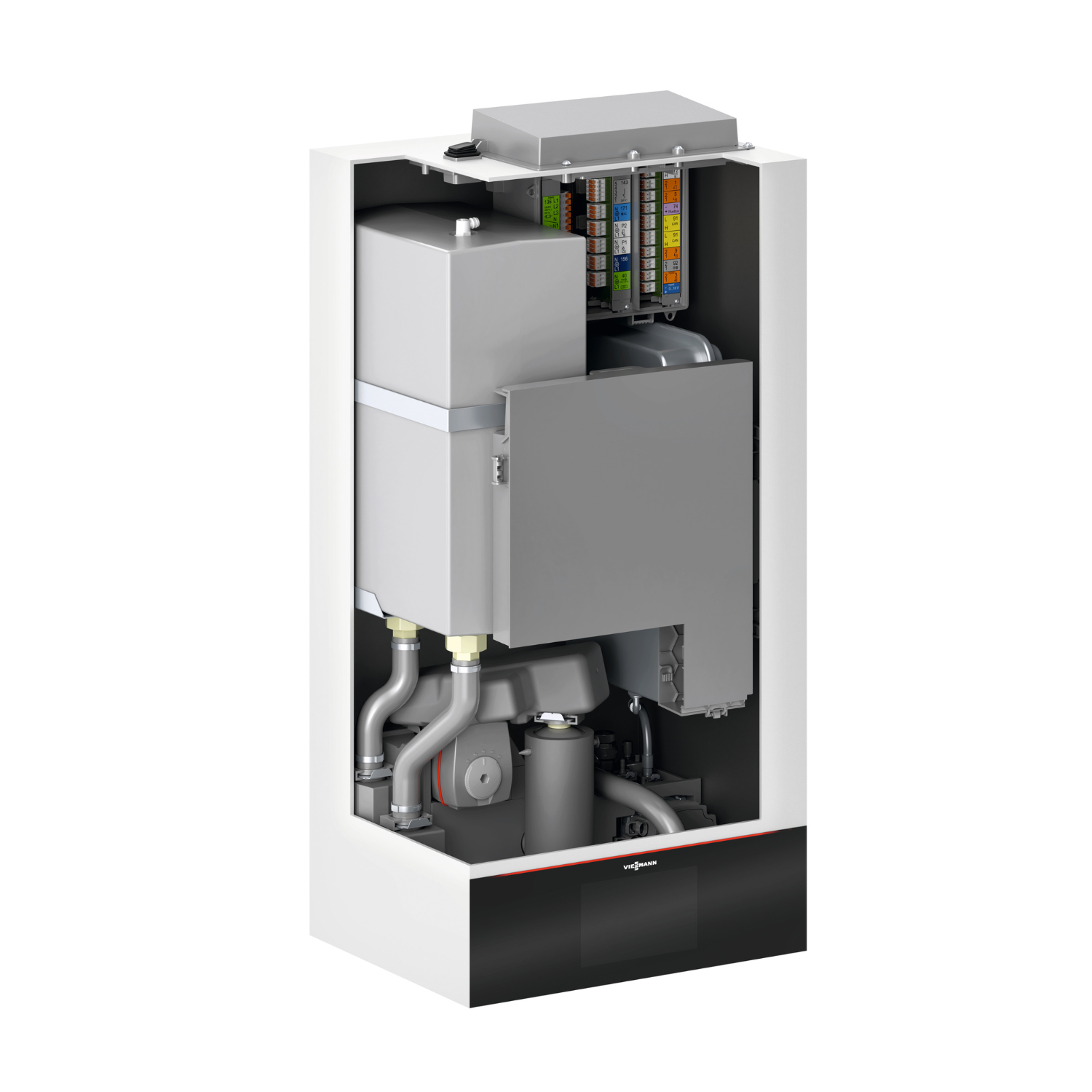

Inneneinheit & Hydraulik

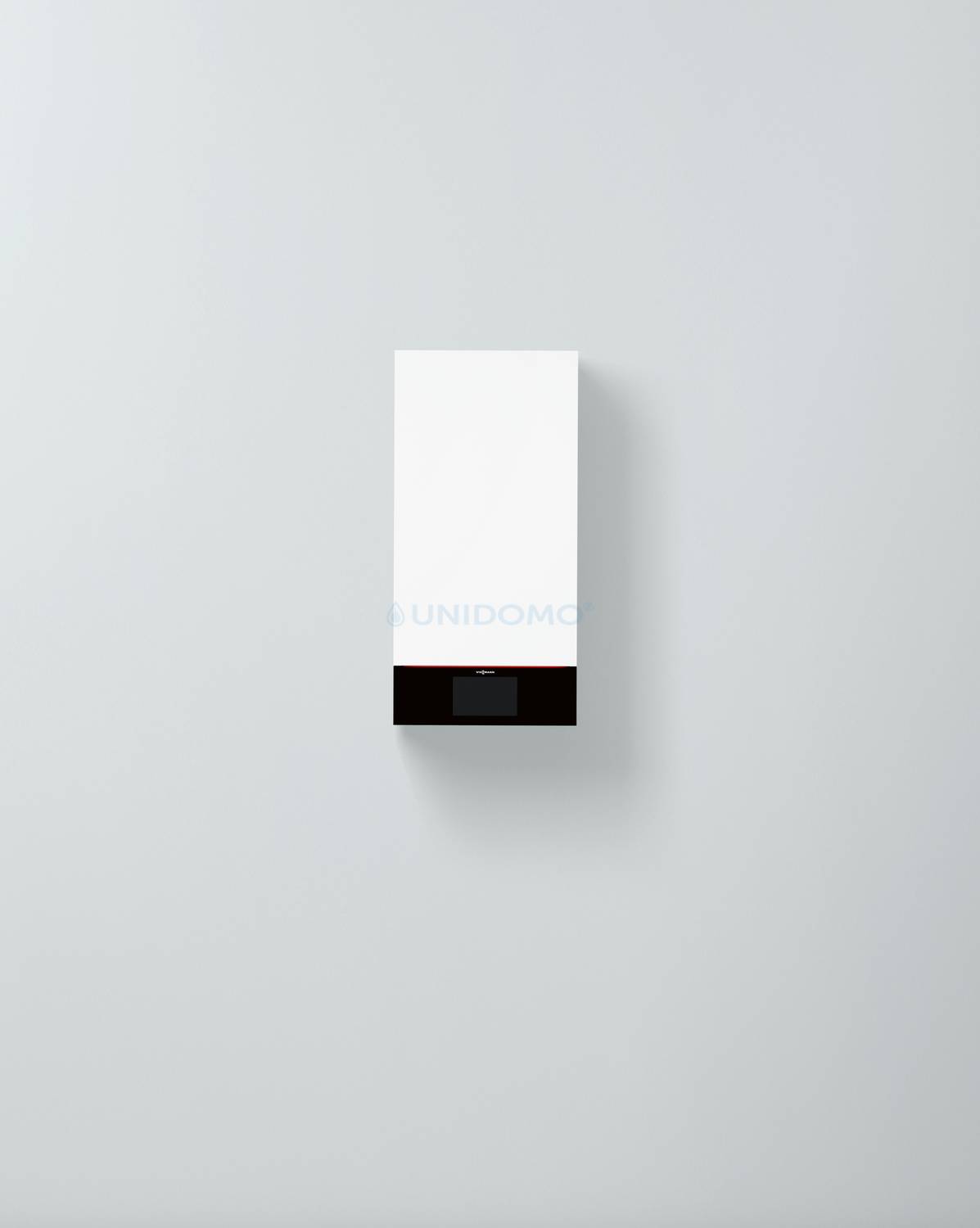

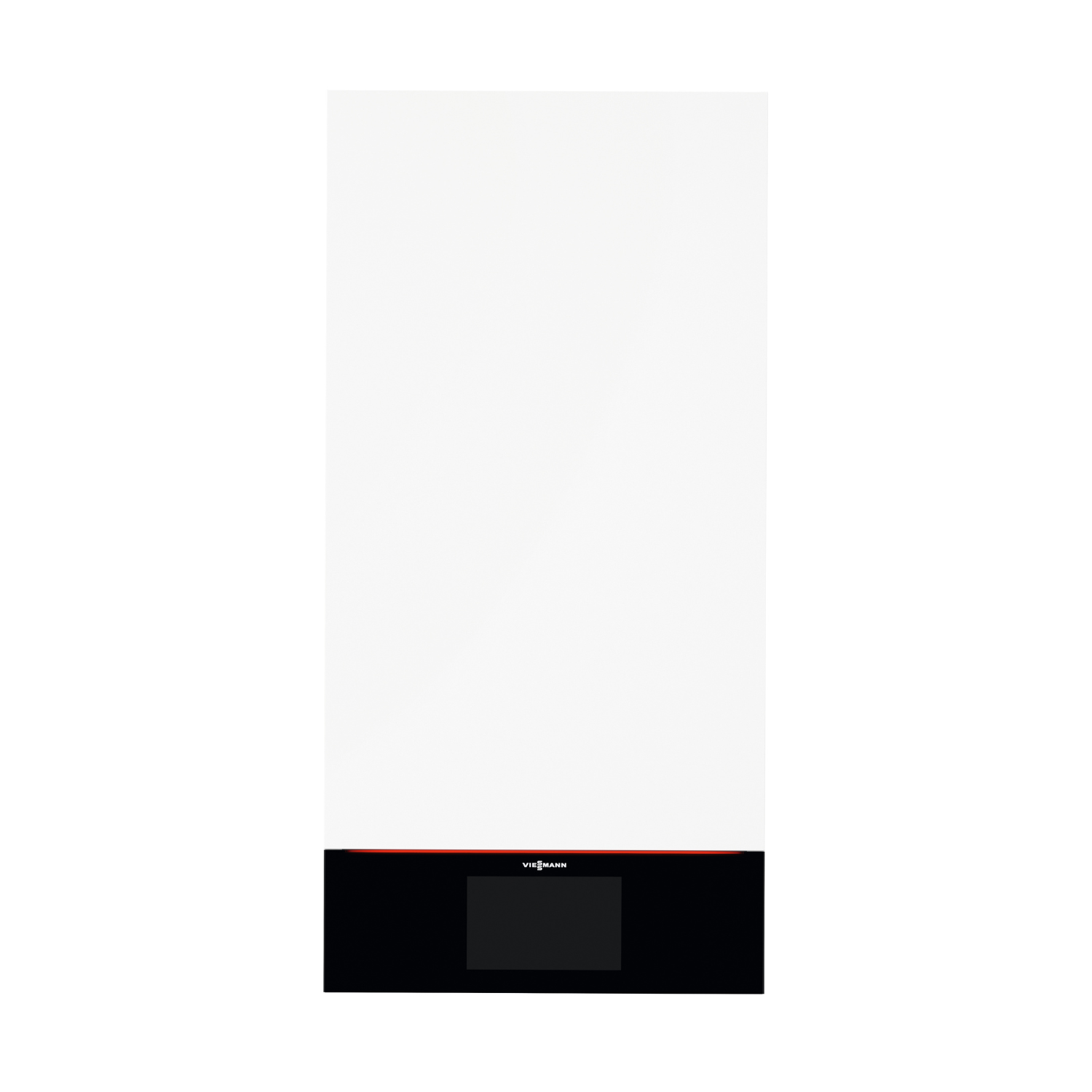

• IDU-A Modular in Vitopearlwhite, wandhängend
• Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis
• Heizwasser Durchlauferhitzer, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung
• Außentemperatursensor (leitungsgebunden)
• Montageschiene zur Befestigung der Inneneinheit an der Wand

Regelung, Kommunikation & Steuerung

• Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
• Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
• Geführte Inbetriebnahme über ViGuide
• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN (Zubehör)
• Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige

Montage & Installation

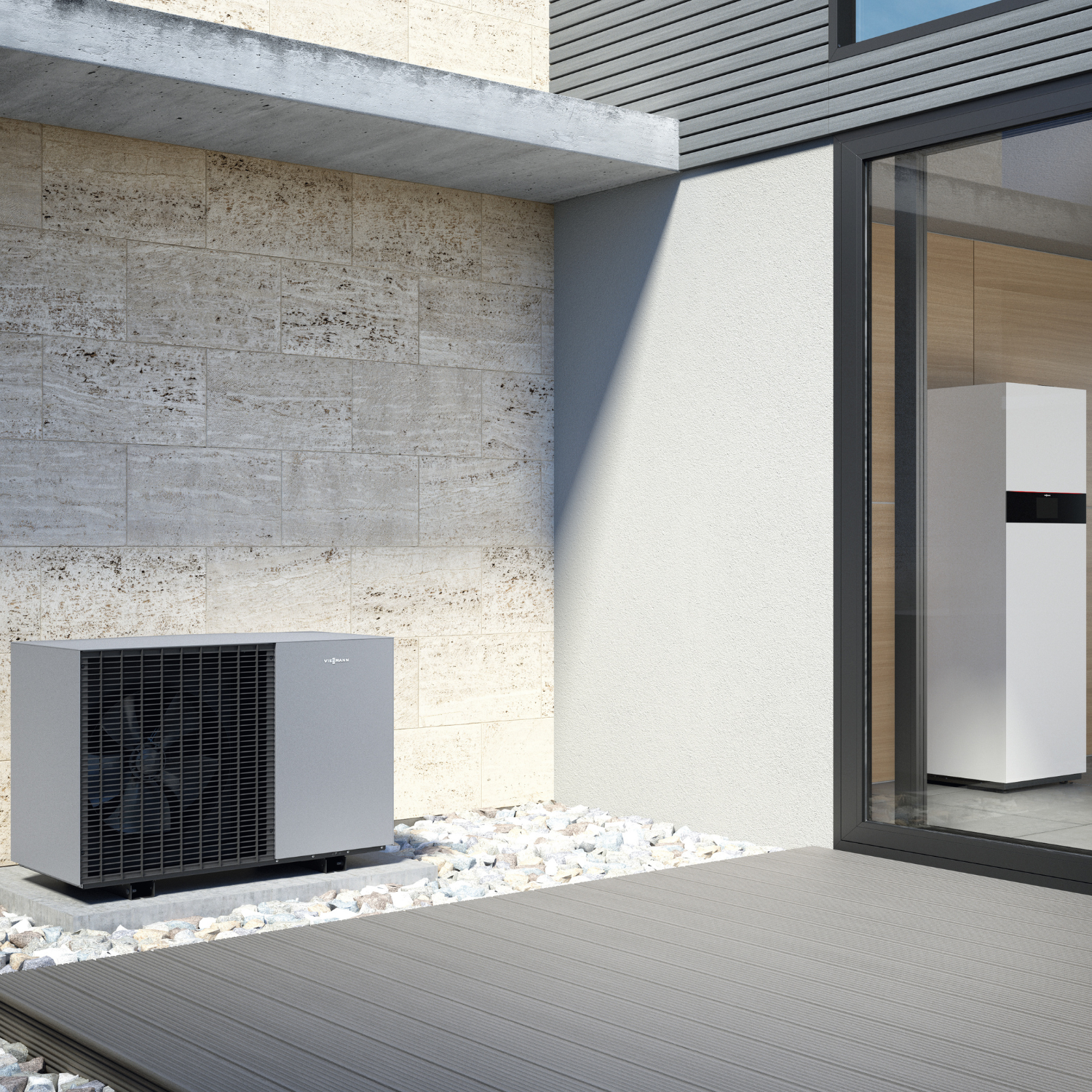

• Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend
• Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen
• Zubehör-Hinweis: Boden- oder Wandkonsole sowie Anschluss-Sets sind separat erhältlich

Technische Merkmale im Überblick

• Für Heizungsanlagen mit bis zu 4 Heiz-Kühlkreisen
• COP optimierte Kaskadenfunktion zum Heizen, Kühlen und Warmwasser für bis zu 5 Wärmepumpen
• Internetfähig durch integriertes WLAN oder LAN (Zubehör)

Leistungsdaten (A10 230V V100)

Heizbetrieb:
A2/W35: Nenn-Wärmeleistung 5.8 kW – Elektr. Leistungsaufnahme 1,41 kW – Leistungszahl (COP) 4,1
A7/W35: Nenn-Wärmeleistung 7.3 kW – Elektr. Leistungsaufnahme 1,46 kW – Leistungszahl (COP) 5,0
A-7/W35: Nenn-Wärmeleistung 9.7 kW – Elektr. Leistungsaufnahme 3,23 kW – Leistungszahl (COP) 3,0

Kühlbetrieb:
A35/W18: Kühlleistung 9,6 kW – Elektr. Leistungsaufnahme 2,18 kW – Leistungszahl (EER) 4,4

Energieeffizienz

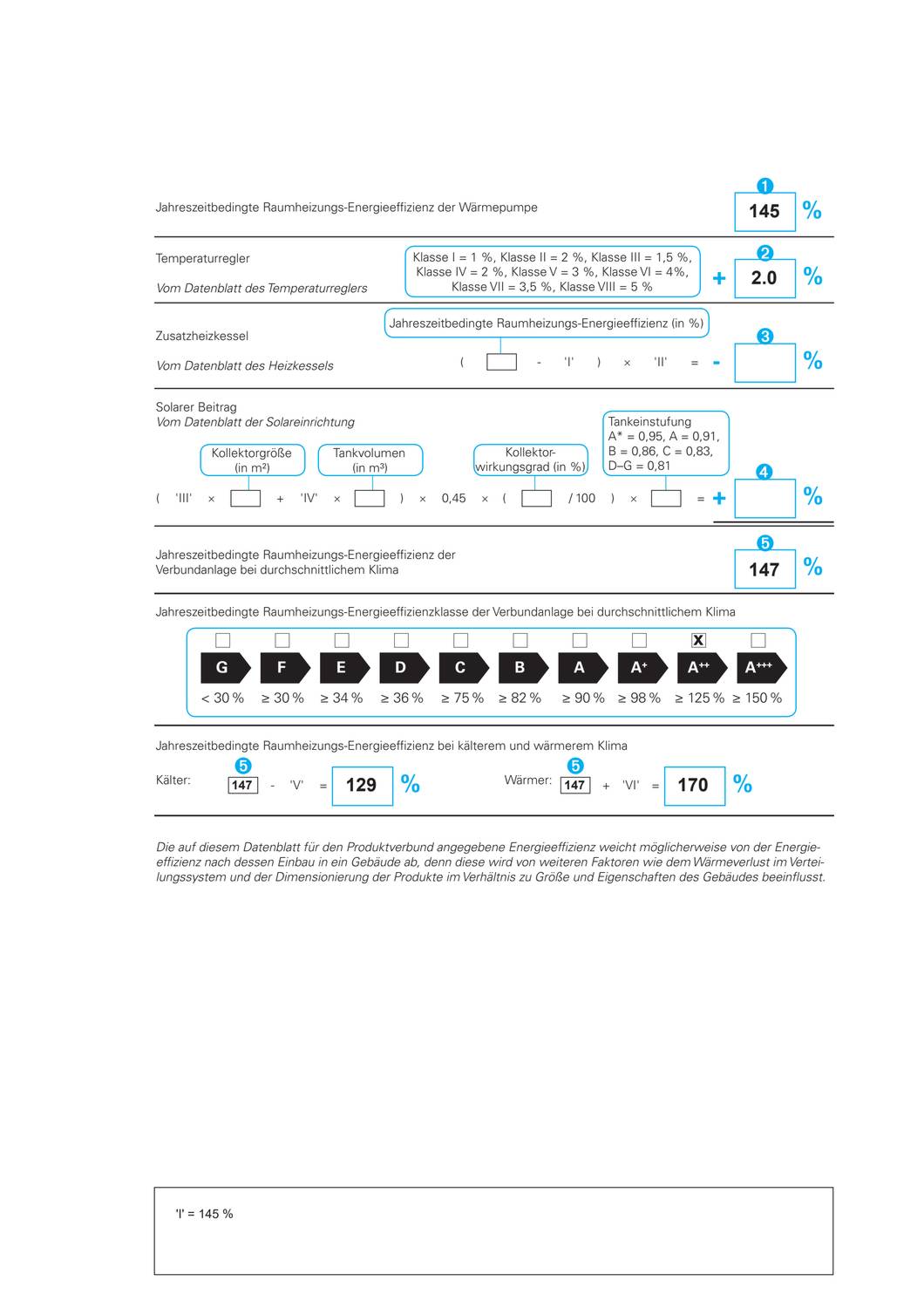

• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s): 147 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung (Eta s): 190 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung (Eta s): 145 %

Betriebsbereiche & Anlagenwerte

• Lufteintrittstemperatur Heizbetrieb: Lufttemperatur min. -20 Grad C, Lufttemperatur max. 40 Grad C
• Lufteintrittstemperatur Kühlbetrieb: Lufttemperatur min. 15 Grad C, Lufttemperatur max. 45 Grad C
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: 600 mbar / 60 kPa
• Max. Vorlauftemperatur: 70 Grad C
• Zul. Betriebsdruck: 3 bar / 0,3 MPa

Elektrische Werte Außeneinheit

• Nennspannung Verdichter: 1/N/PE 230 V/50 Hz
• Anlaufstrom Verdichter: <

FAQ – Häufige Fragen zur Vitocal 150-A A10

Für welche Objekte eignet sich die A10 besonders?
Für große Einfamilienhäuser und Zweifamilienhäuser mit erhöhter Heizlast, sowohl im Neubau als auch in der Modernisierung.

Können vorhandene Heizkörper weiterverwendet werden?
Ja, durch die maximale Vorlauftemperatur von bis zu 70 Grad C ist die Einbindung in Bestandsanlagen in vielen Fällen ohne Heizkörpertausch möglich.

Wie erfolgt die Steuerung und Überwachung?
Komfortabel über 7-Zoll-Farb-Touchdisplay, ViCare App oder ViGuide; die Inbetriebnahme wird über ViGuide geführt.
