Viessmann Vitocal 150 A A04 V101 Luft/Wasser Wärmepumpe 3,8 kW Antifreeze für Heizung und Warmwasser
Artikelnummer:
EAN:
SKU:
Z032219
246340

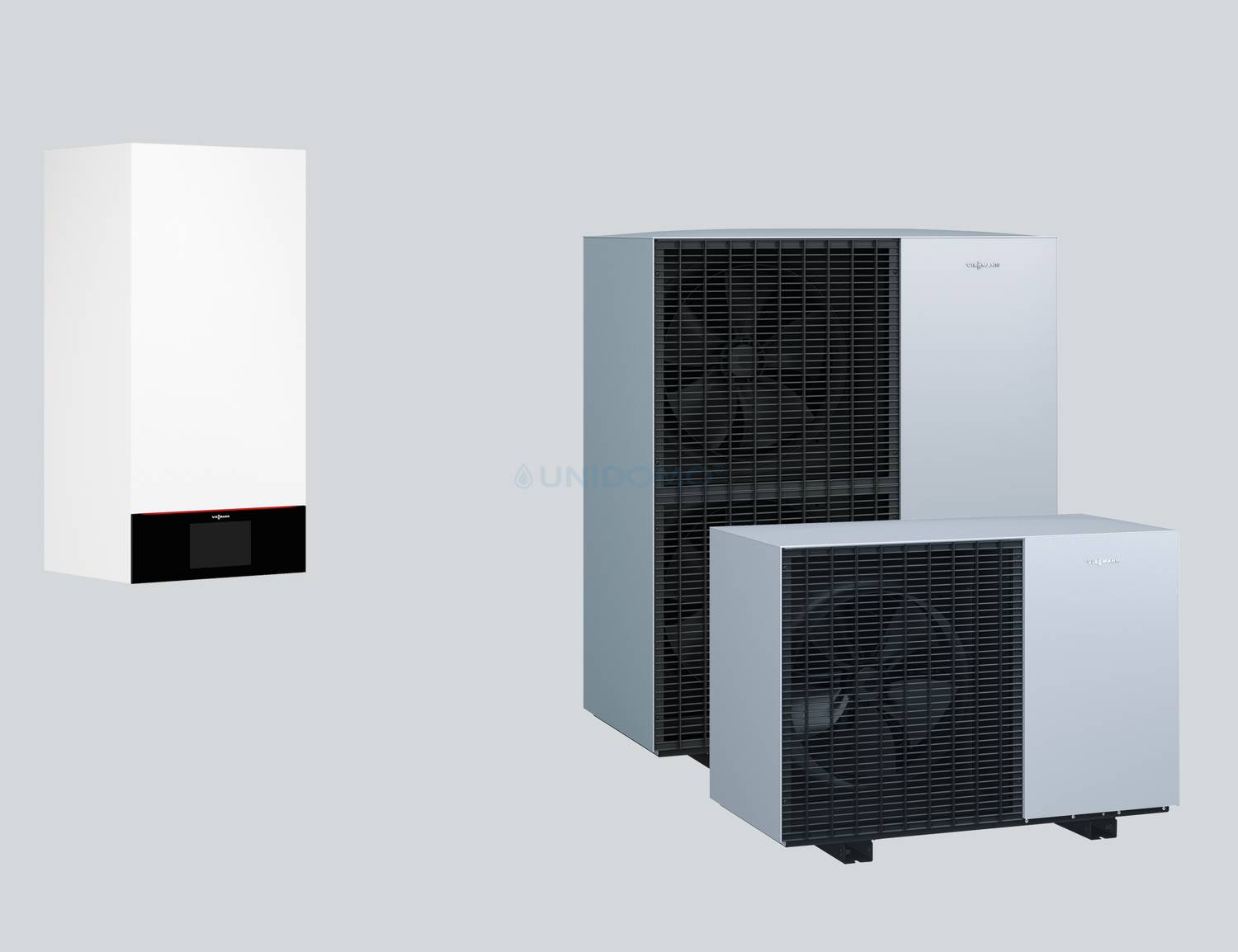

Viessmann Vitocal 150-A Modular V101 – 3,8 kW bei A-7/W35 (Baugröße 04, 230 V, AF-Version)
Die Vitocal 150-A Modular (V101) ist eine modulierende Luft/Wasser-Wärmepumpe für Heizen, Kühlen und Warmwasser. Mit bis 70 °C Vorlauf (bei −10 °C AT), natürlichem R290 (GWP 0,02) und kompakter Modular-Inneneinheit ist sie ideal für moderne Sanierungen und effiziente Neubauten. Optional lassen sich bis zu 5 Geräte in Kaskade COP-optimiert betreiben.
Highlights
- Leistungsdaten: 3,8 kW bei A-7/W35 (COP 3,0); 4,0 kW bei A7/W35 (COP 5,0)
- Kühlen integriert: 4,0 kW bei A35/W18, EER 4,7
- Leise & effizient: Advanced Acoustics Design+, LWA außen 51 dB(A)
- AF-Version: Ventilatorringheizung & beheizte Kondensatwanne für sicheren Winterbetrieb
- Smart: 7″ Touch, ViCare/ViGuide; WLAN/LAN als Zubehör
- Natürliches Kältemittel: R290 (GWP 0,02)
- Kaskade: COP-optimierte Funktion für Heizen, Kühlen & Warmwasser bis 5 WP
Technische Daten
| Modell | Vitocal 150-A Modular V101 (AF-Version), Baugröße 04 |

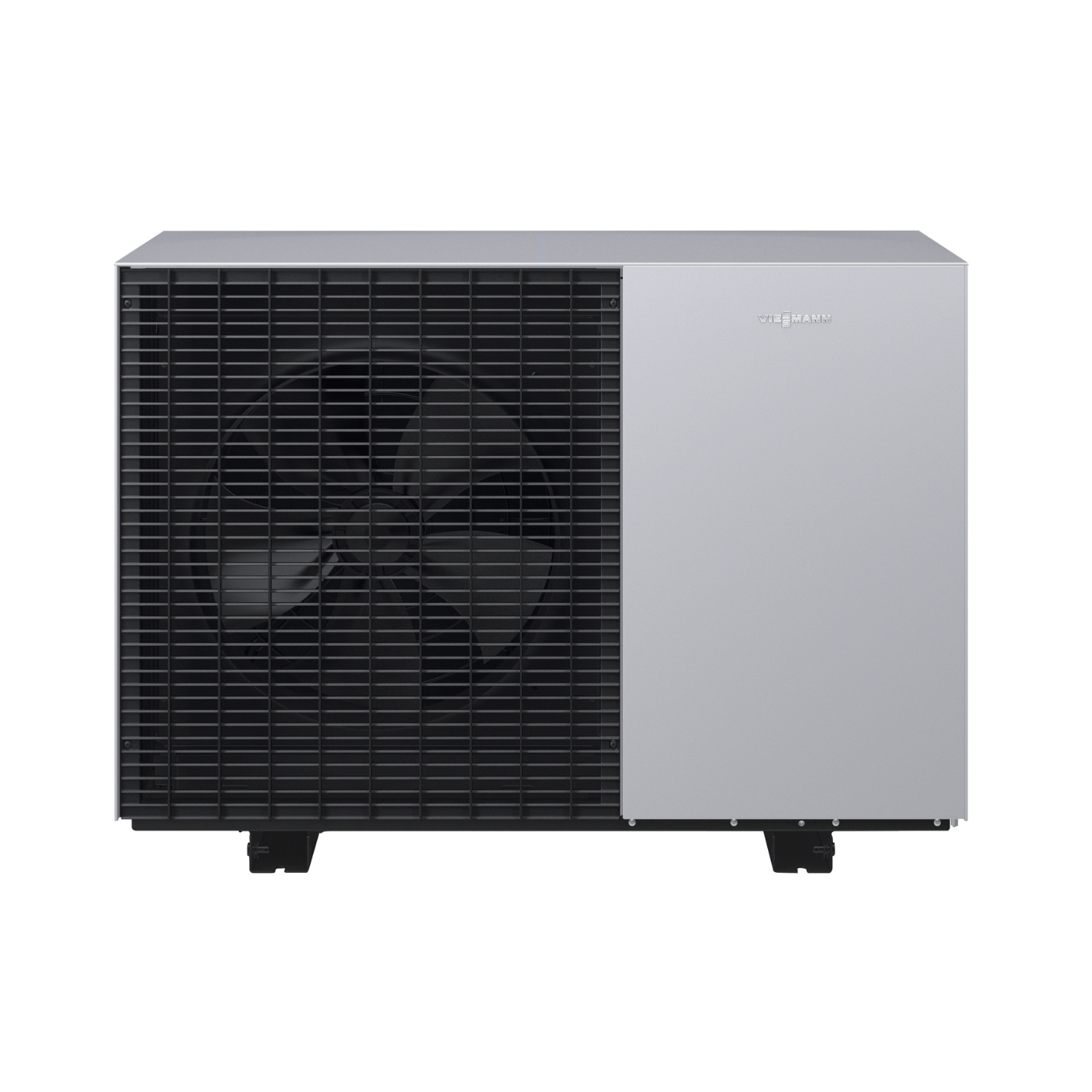

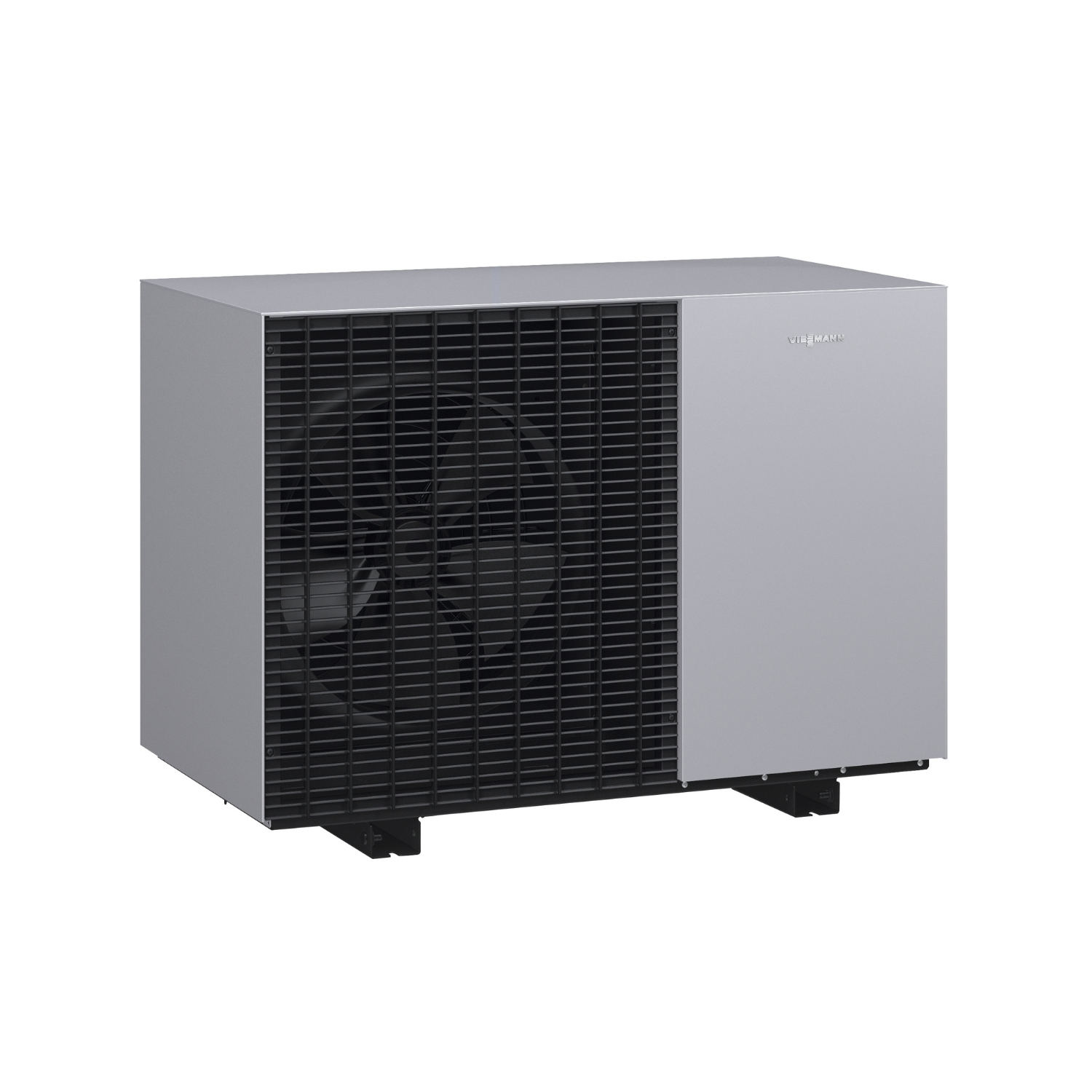

| Außeneinheit | ODU 150-A AWMOF-151.A1.04-230V-V002 |

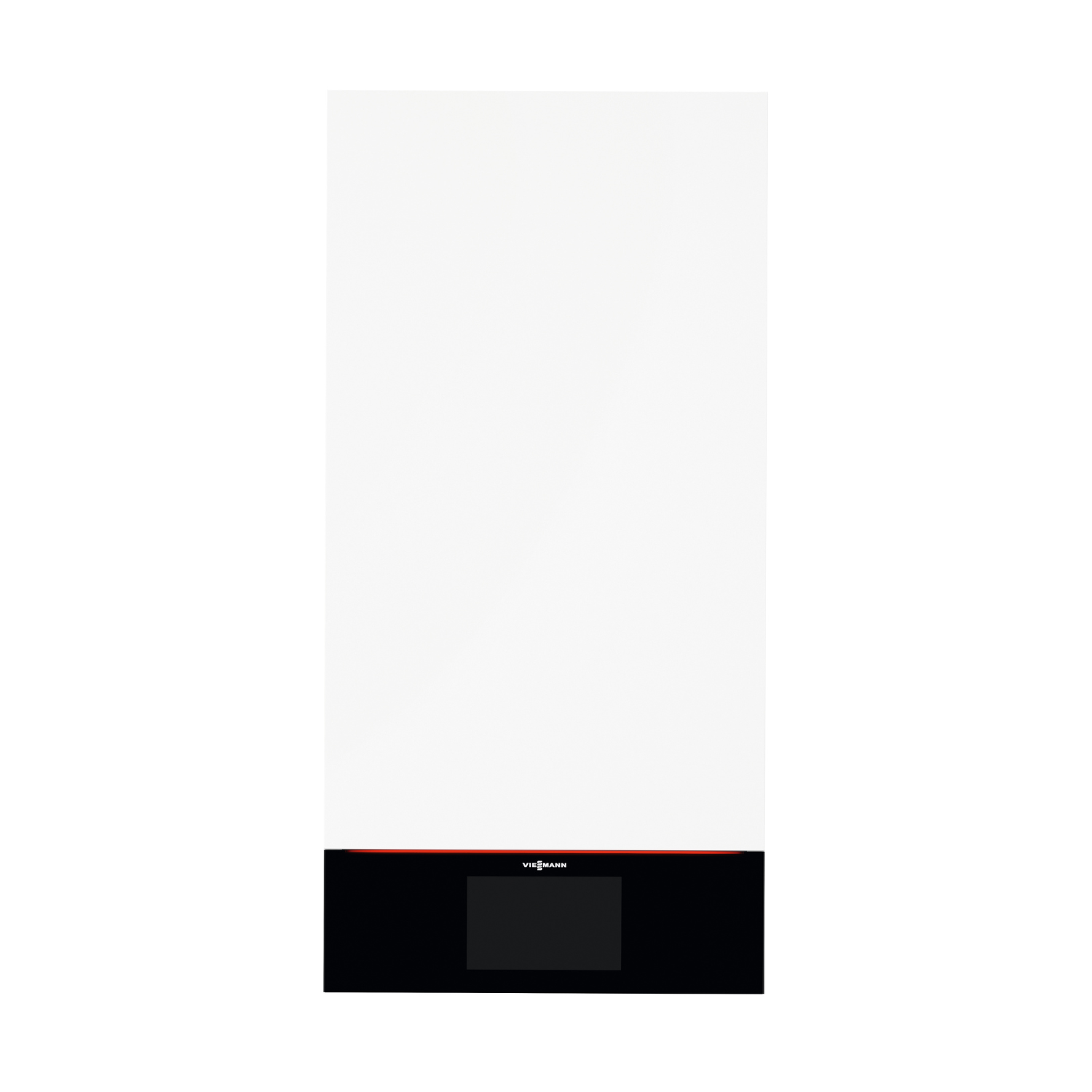

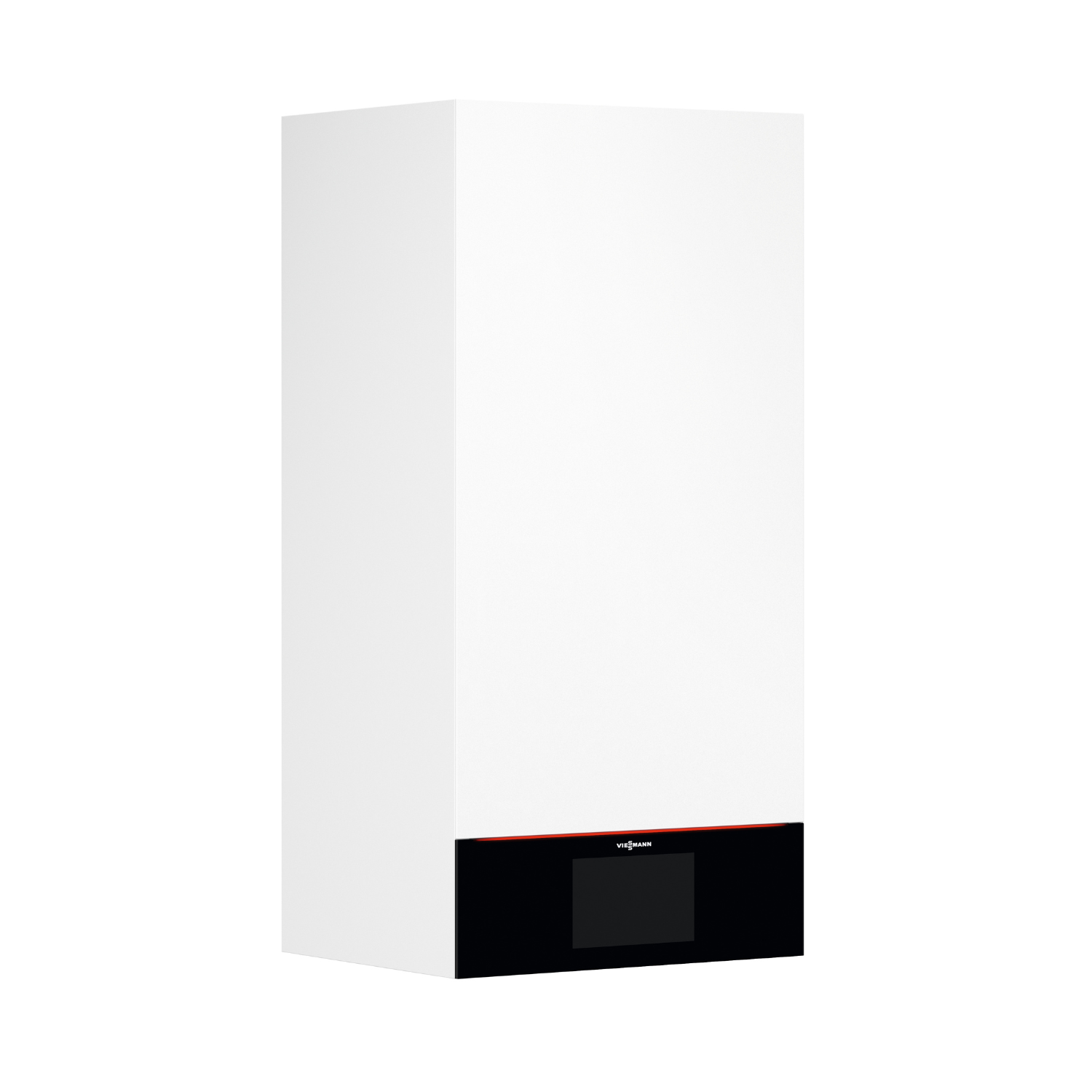

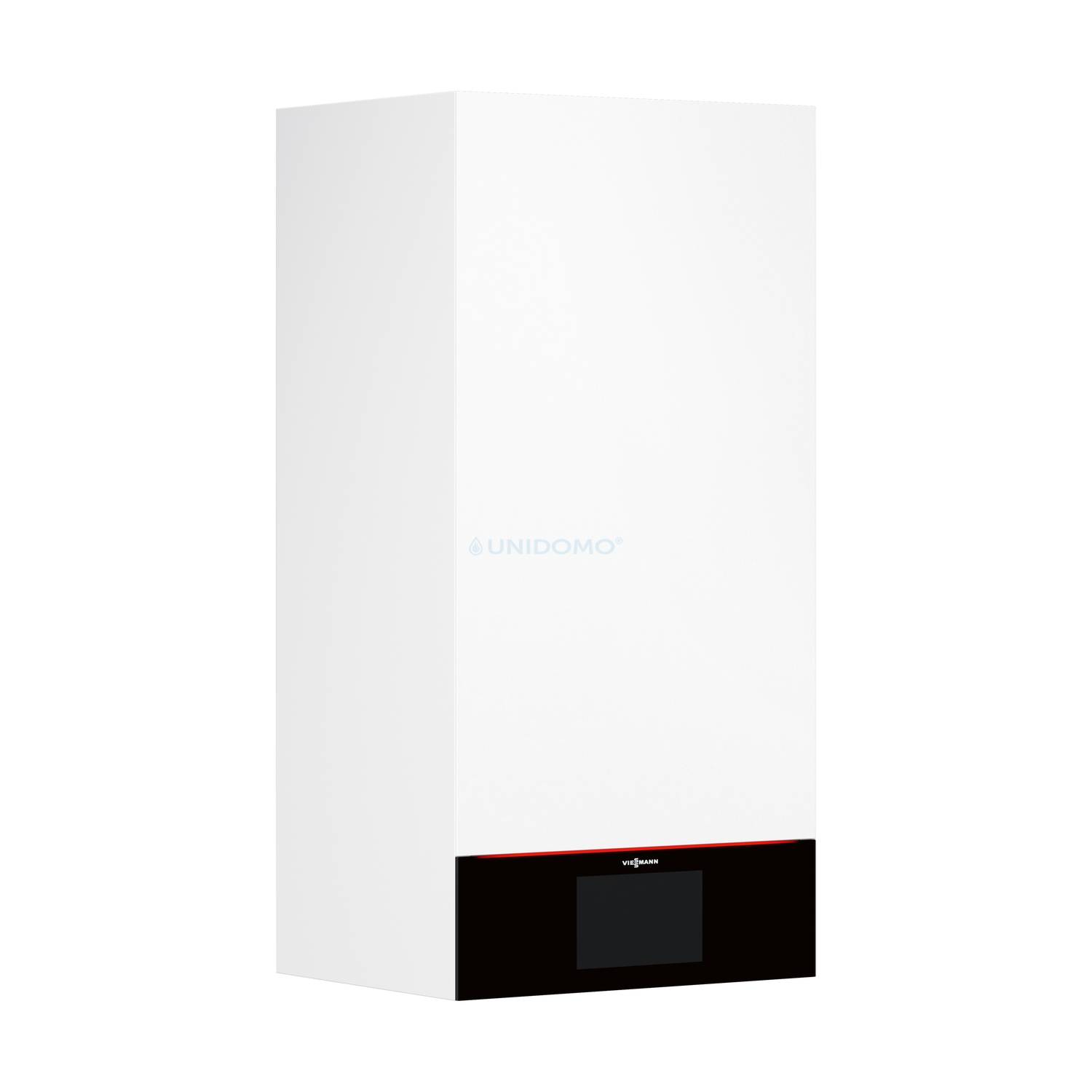

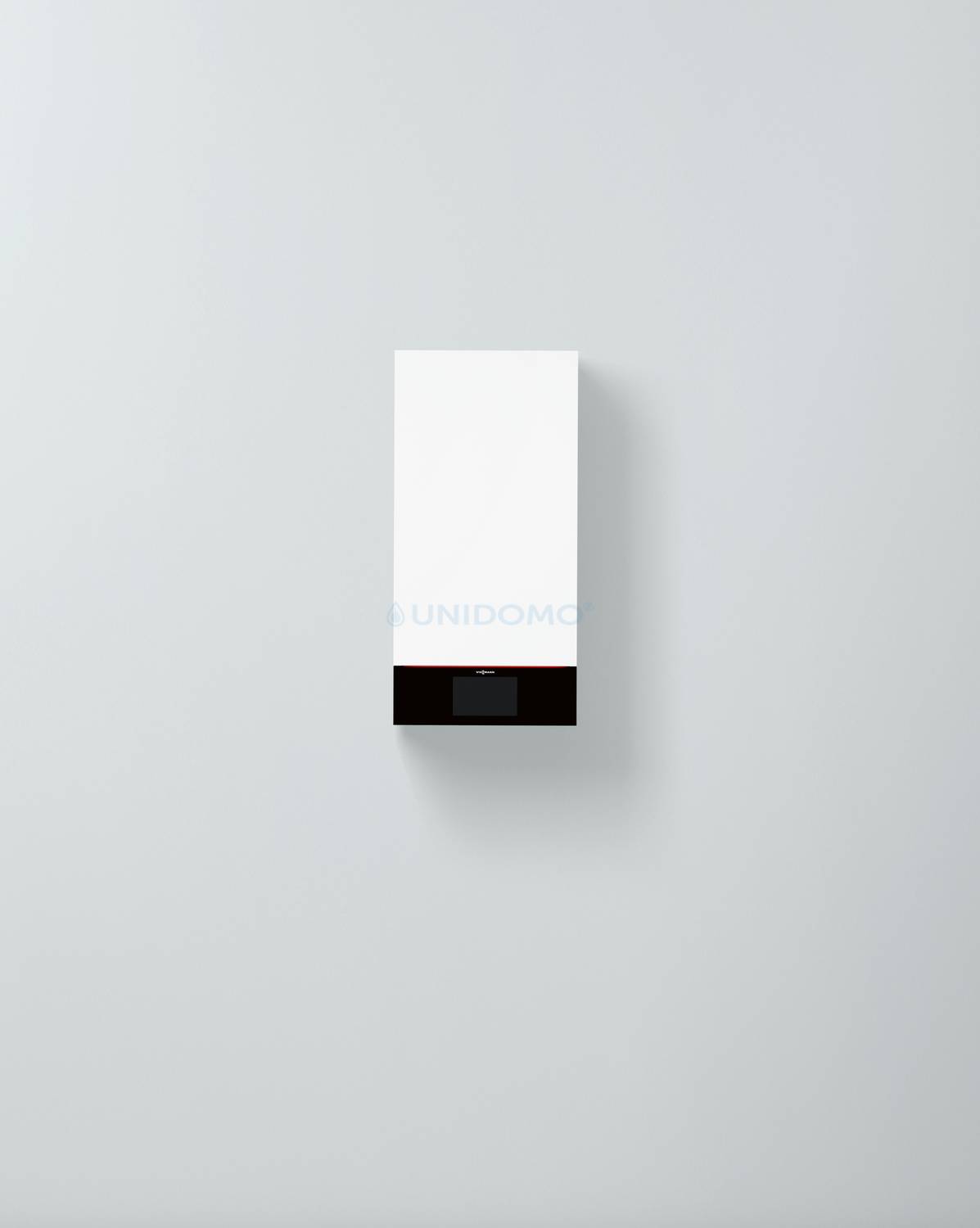

| Inneneinheit | IDU-A Modular |
| Nenn-WP A-7/W35 | 3,8 kW (COP 3,0) |
| Nenn-WP A7/W35 | 4,0 kW (COP 5,0) |
| Nenn-WP A2/W35 | 2,5 kW (COP 3,8) |
| Kühlleistung A35/W18 | 4,0 kW (EER 4,7) |
| Vorlauftemperatur max. | 70 °C |
| Kältemittel / Füllmenge | R290 / 1,2 kg; GWP 0,02; CO2-Äquivalent 0,000024 t |
| Schallleistungspegel | Außen 51 dB(A) / Innen 40 dB(A) |
| Elektrik Verdichter | 1/N/PE 230 V, 50 Hz; Anlaufstrom <10 A |
| Elektrik Regelung (IDU) | 1/N/PE 230 V, 50 Hz; interne Sicherung T 6,3 A |
| Sekundärpumpe A1 (PWM) | 60 W; EEI 0,2 |
| Betriebsdruck (sek.) | 3 bar (0,3 MPa) |
| AT-Bereiche | Heizen −20…+40 °C / Kühlen +15…+45 °C |
| Abmessungen AU (B×T×H) | 1144 × 600 × 841 mm; 162 kg |
| Abmessungen IU (B×T×H) | 450 × 360 × 920 mm; 47 kg |
| Anschlüsse (abh. Zubehör) | Heizkreis VL/RL: Cu 28×1 oder G 1 1/4; Speicher: Cu 22×1 oder G 1 |
| Farbton | Außen: Vitosilber / Innen: Vitopearlwhite |

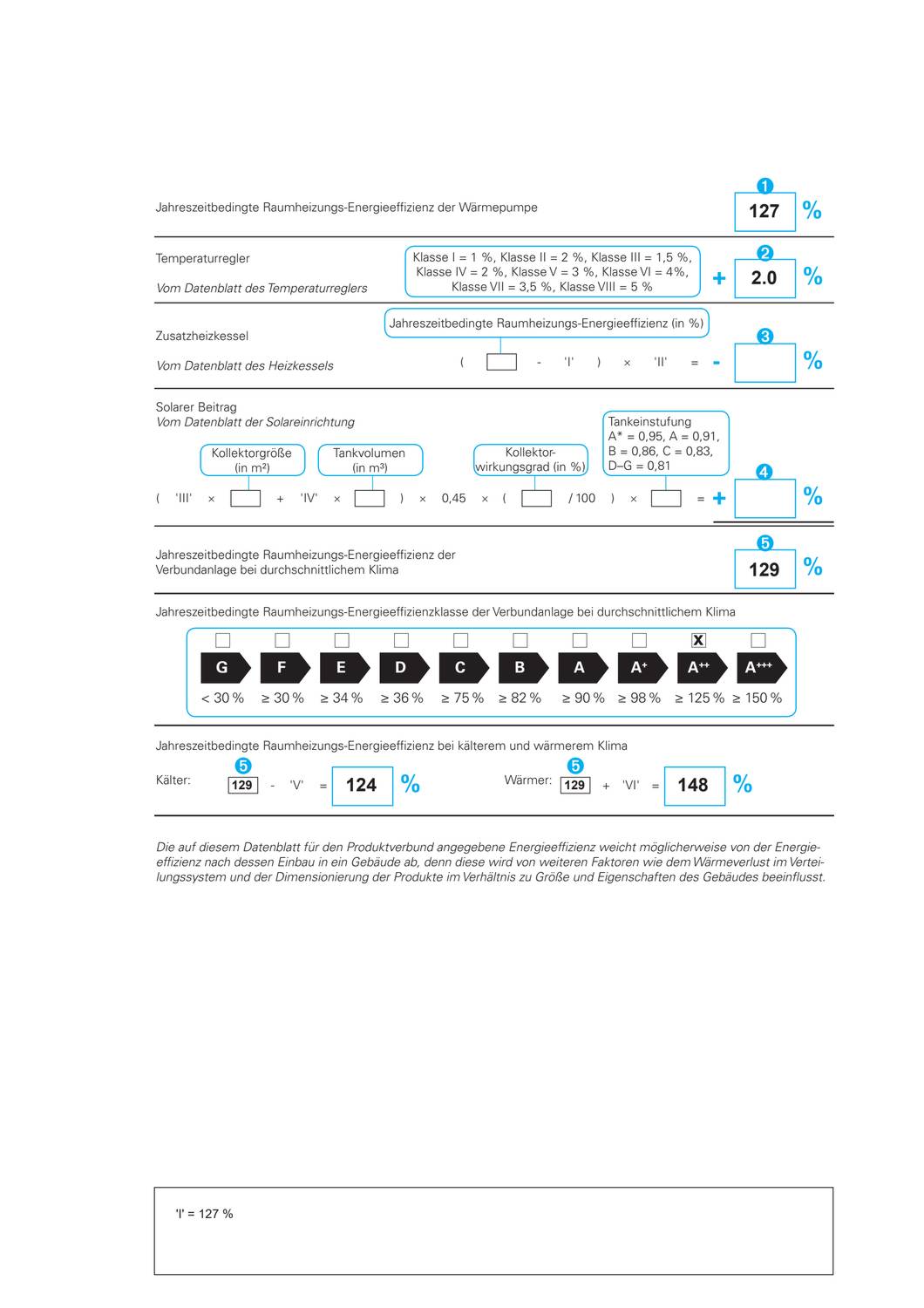

ErP & Effizienz
- WP-Klasse: A+++ (ηs bis 176 %, Niedertemperaturanwendung, durchschnittliches Klima)
- ηs Mitteltemperaturanwendung (Ø Klima): 127 %
- Verbund Heizung (mit Regler Kl. II, +2 %): 142 %, Klasse A++
Hydraulik & Regelung (Auszug)
- Witterungsgeführte, digitale Wärmepumpen-/Heiz-/Kühlkreisregelung, 7″ Farb-Touch mit Inbetriebnahme-Assistent

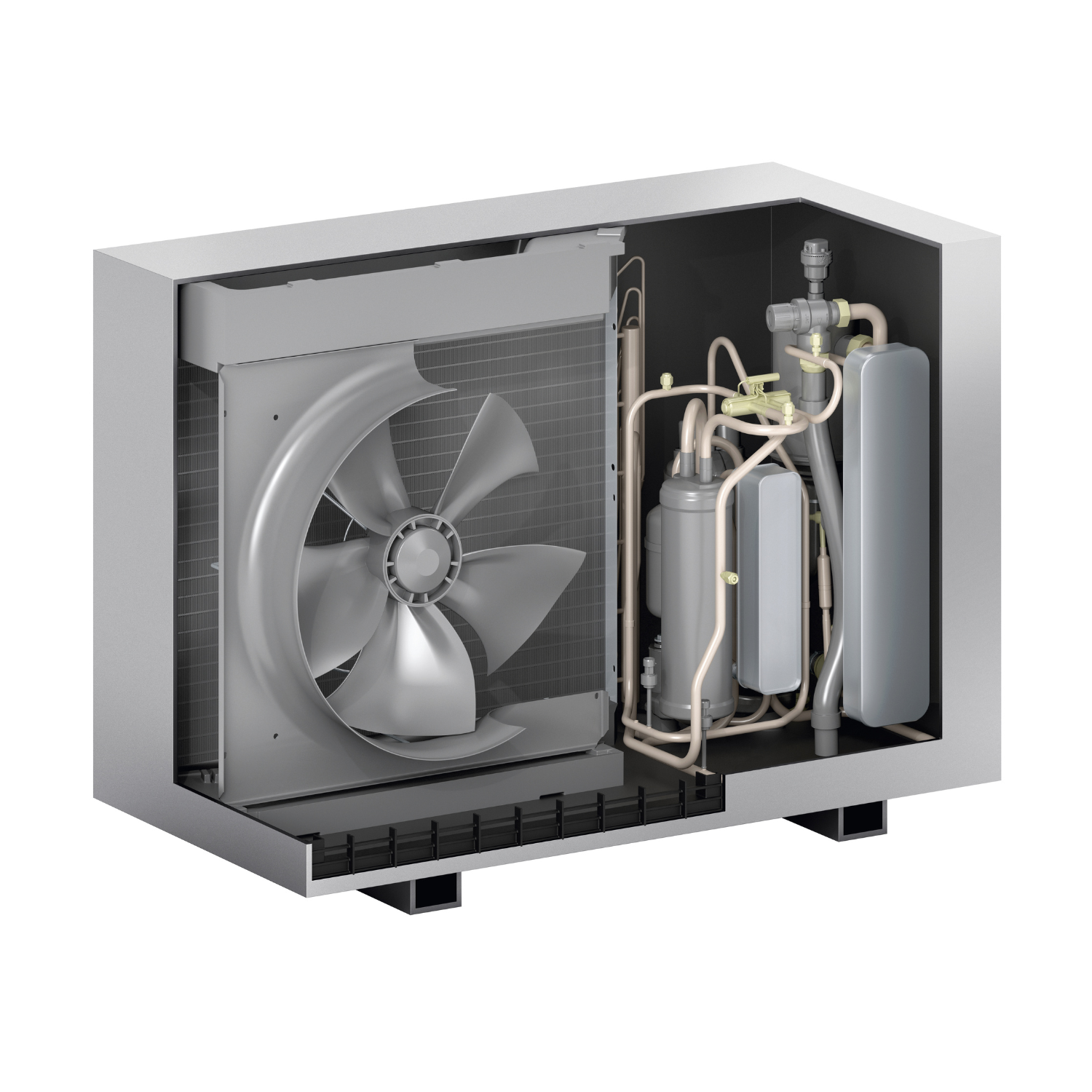

- Elektronisches Expansionsventil, Blue-Fin-Verdampfer, asymmetrischer Edelstahl-Plattenwärmetauscher
- Smart-Grid (EVU-Sperre), Ferien-/Party-Modus, geräuschreduzierter Betrieb
- ViCare App & ViGuide; Kommunikation über CAN-Bus/PlusBus, WLAN/LAN (Zubehör)

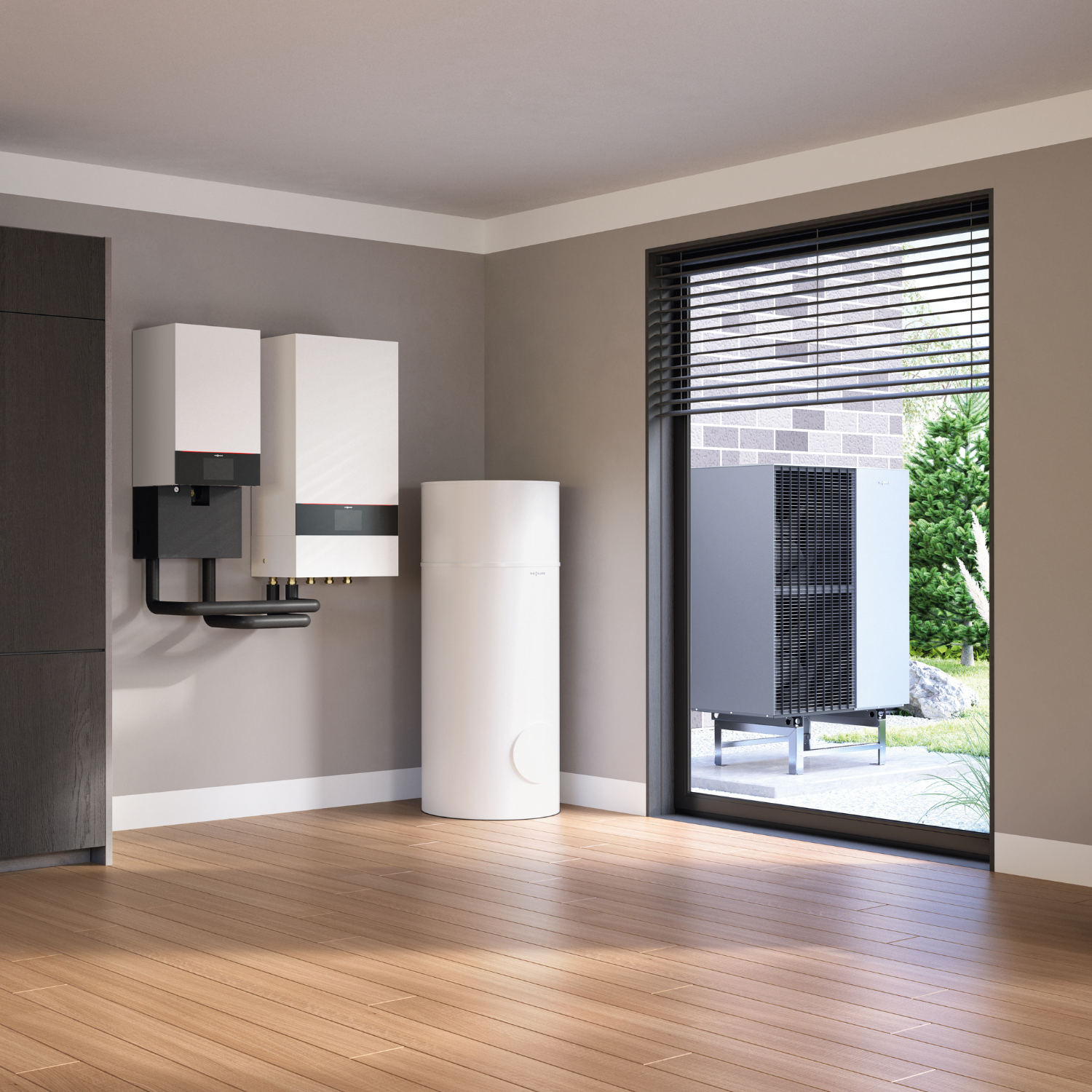

- Optionale Hybrid Pro Control zur Einbindung eines zusätzlichen Wärmeerzeugers
Lieferumfang (Kurz)

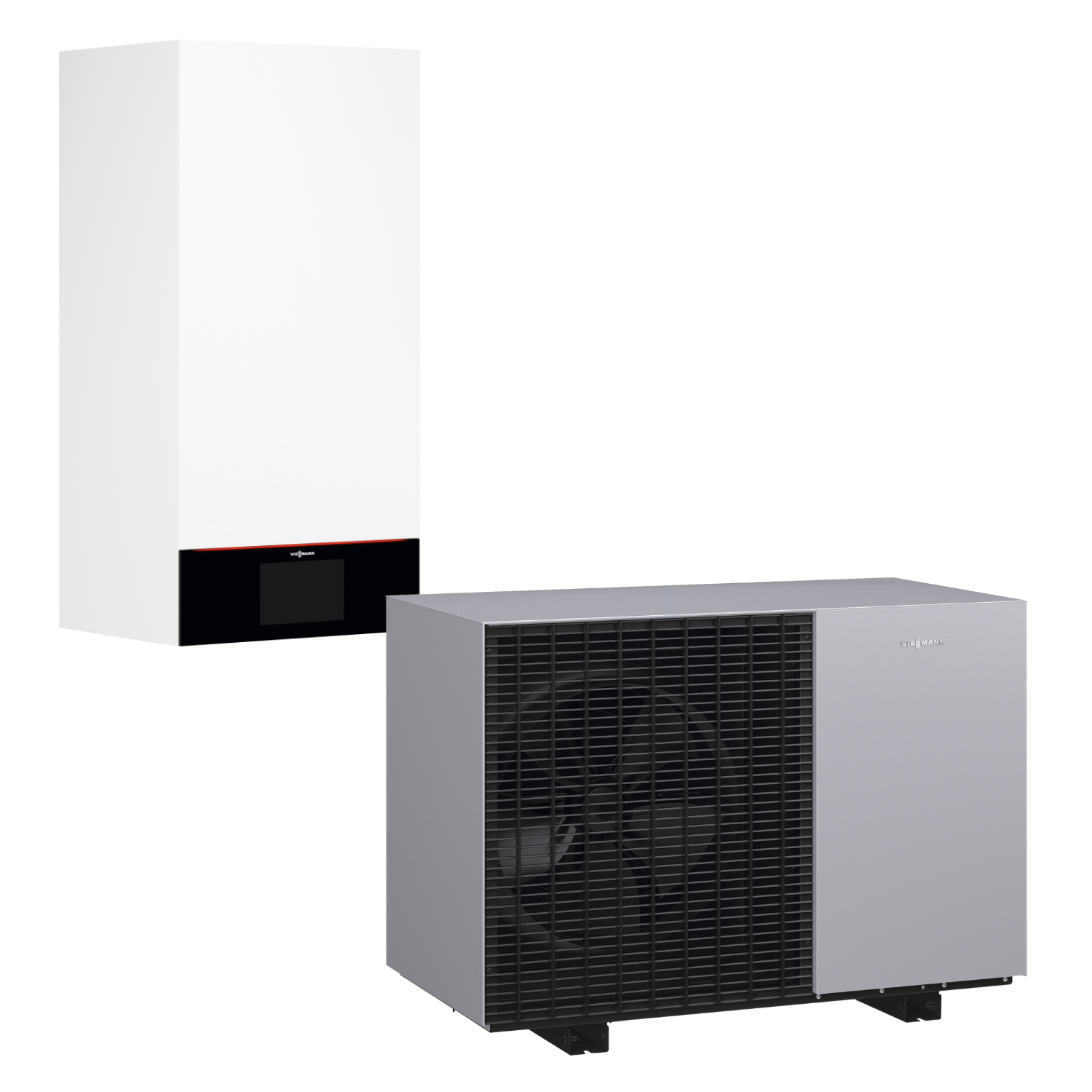

- Außen- und Inneneinheit Vitocal 150-A Modular (V101, AF-Version)
- Hocheffizienz-Umwälzpumpe, 7″ Farb-Touchdisplay, Außentemperatursensor
- Kommunikationsschnittstellen (CAN-Bus/PlusBus); WLAN/LAN optional
Hinweis Sicherheit & Montage
Kältemittel R290 (A3, leicht entzündlich): Arbeiten am Kältekreis ausschließlich durch qualifiziertes Fachpersonal. Außeneinheit bauseits auf Boden-/Wandkonsole, wassergeführte Verbindungsleitungen und Anschluss-Sets (Zubehör) vorsehen.
FAQ
Was unterscheidet die Modular-Inneneinheit?

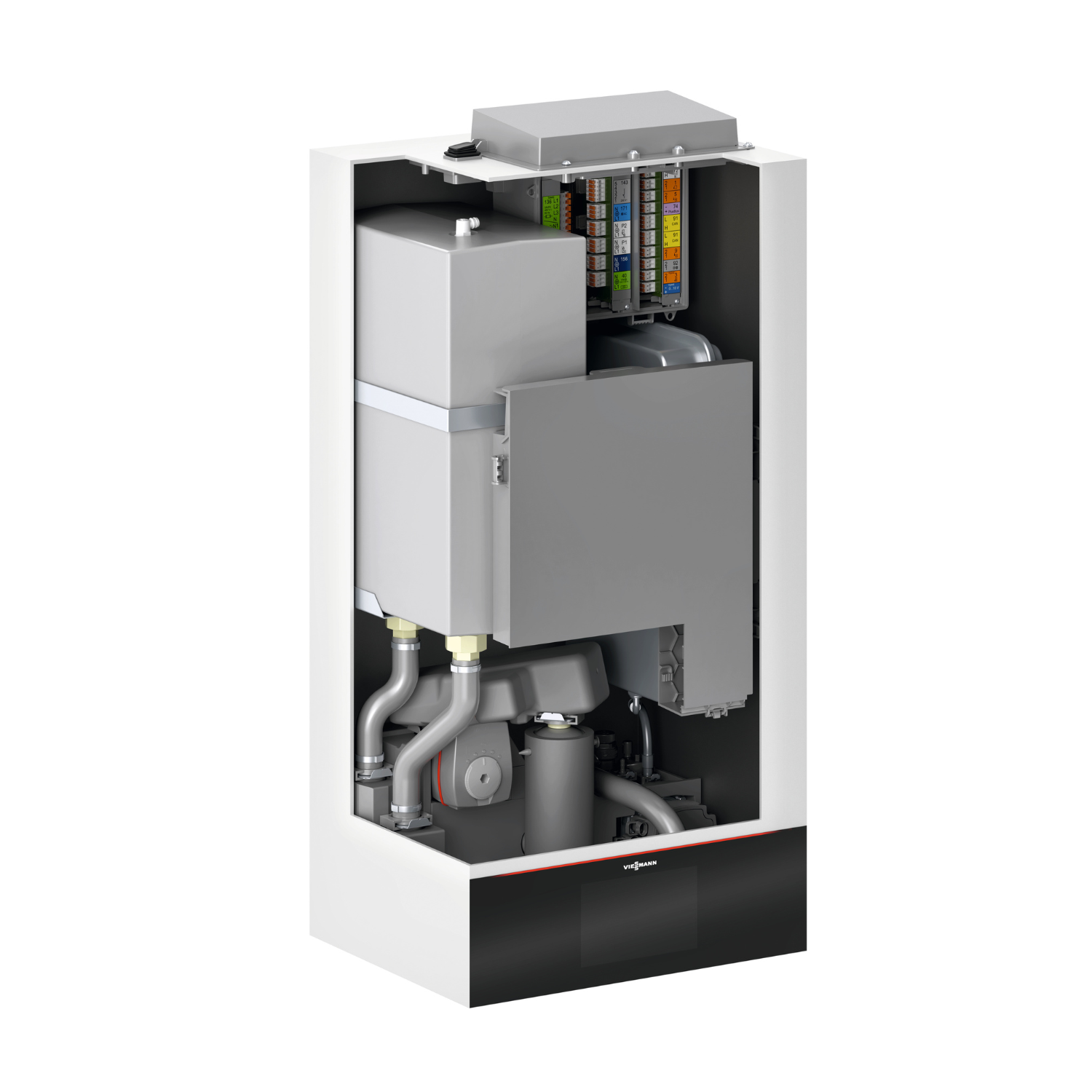

Sehr kompakte Bauform (nur 450 mm Breite) mit allen hydraulischen Kernkomponenten – ideal, wenn wenig Platz vorhanden ist.
Ist aktives Kühlen möglich?
Ja, reversibler Betrieb mit bis zu 4,0 kW Kühlleistung (EER 4,7).
Kann ich mehrere Geräte kombinieren?
Ja, die integrierte Kaskadenfunktion steuert bis zu fünf Wärmepumpen COP-optimiert für Heizen, Kühlen und Warmwasser.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
