Viessmann Vitocal 150-A Hybrid 9,7 kW Wärmepumpe mit R290 Technologie & LAN
Artikelnummer:
EAN:
SKU:
Z032291
246365
Viessmann Vitocal 150-A Hybrid V113 – 9,7 kW bei A-7/W35 (Baugröße 10, 400 V, AF-Version)
Die Vitocal 150-A Hybrid (V113) ist eine modulierende Luft/Wasser-Wärmepumpe für Heizung, Kühlung und Warmwasser. Mit bis 70 °C Vorlauf (bei −10 °C AT), R290 (GWP 0,02) und Hybrid Pro Control (Zubehör) für den bivalenten Betrieb ist sie ideal für Modernisierung und Neubau. Die AF-Version bringt eine Ventilatorringheizung und eine beheizte Kondensatwanne für sicheren Winterbetrieb mit.
Highlights
- Leistungsdaten: 9,7 kW bei A-7/W35 (COP 3,0); 7,4 kW bei A7/W35 (COP 5,2)
- Kühlen integriert: 9,5 kW bei A35/W18, EER 4,5
- Leise & effizient: Advanced Acoustics Design+, LWA außen 53 dB(A)
- Hydro AutoControl: selbstoptimierter Volumenstrom, 16-l-Abtaupuffer
- Smart: 7″ Touch, ViCare/ViGuide; WLAN/LAN als Zubehör
- Nachhaltig: natürliches Kältemittel R290 (GWP 0,02)
Technische Daten
| Modell | Vitocal 150-A Hybrid V113 (AF-Version), Baugröße 10 |

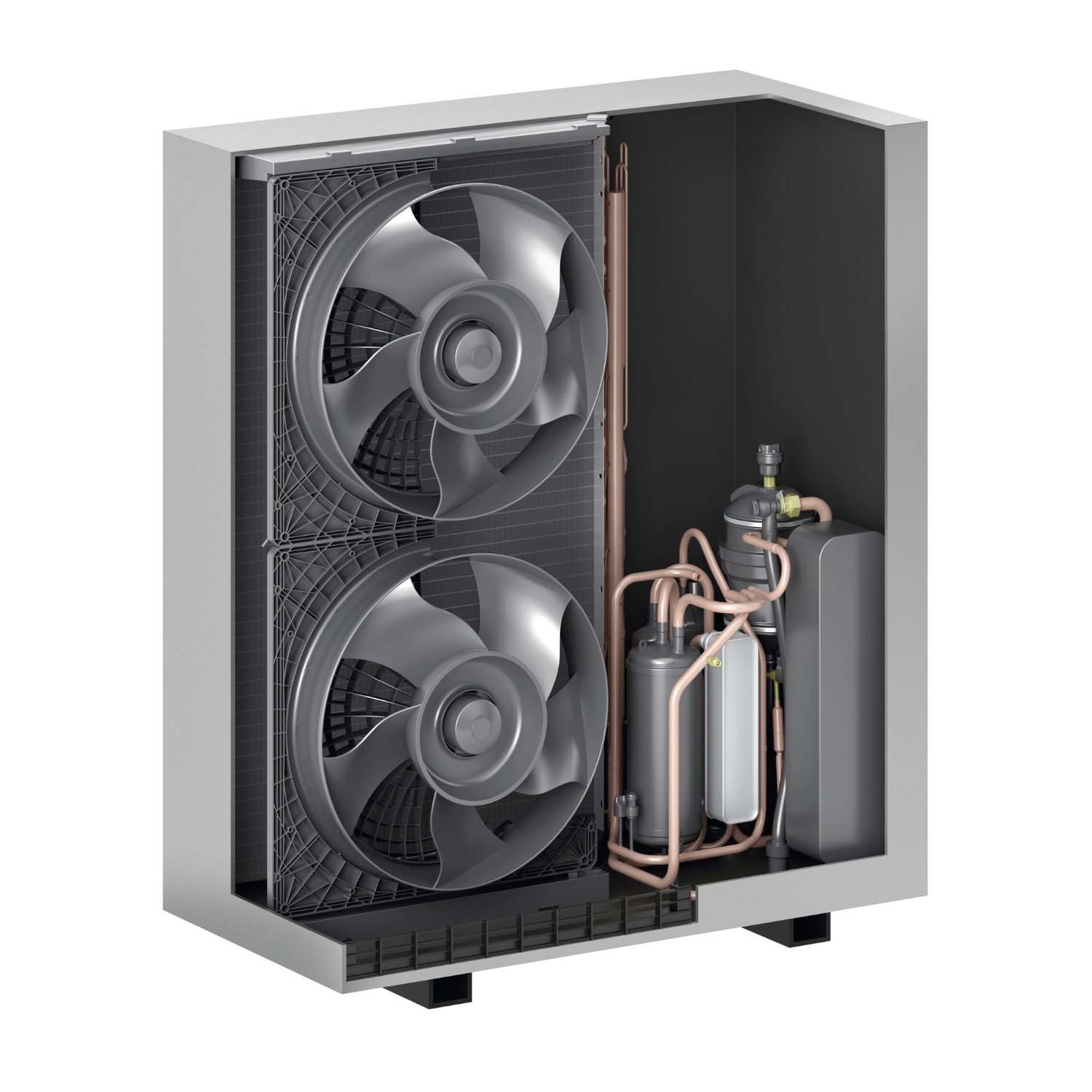

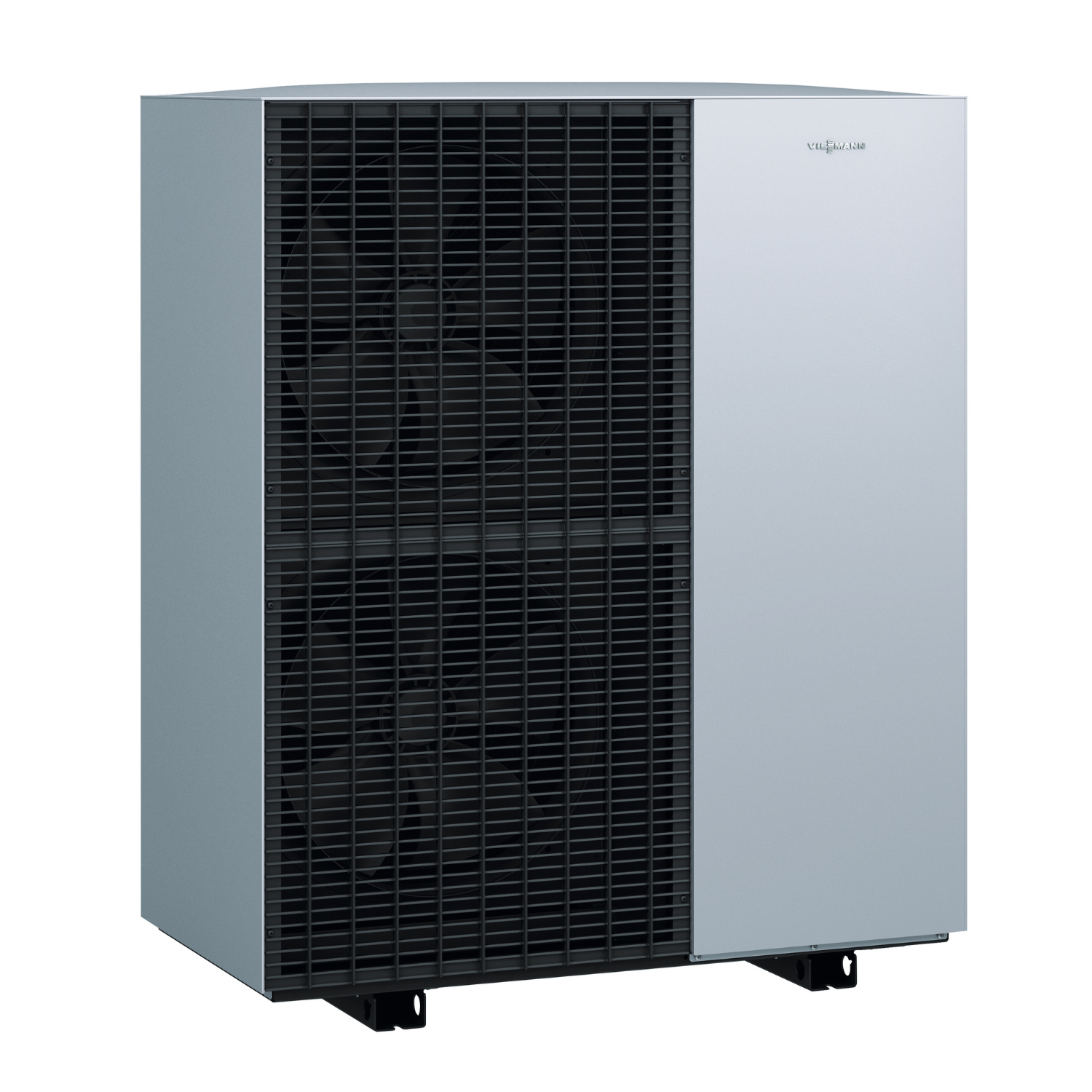

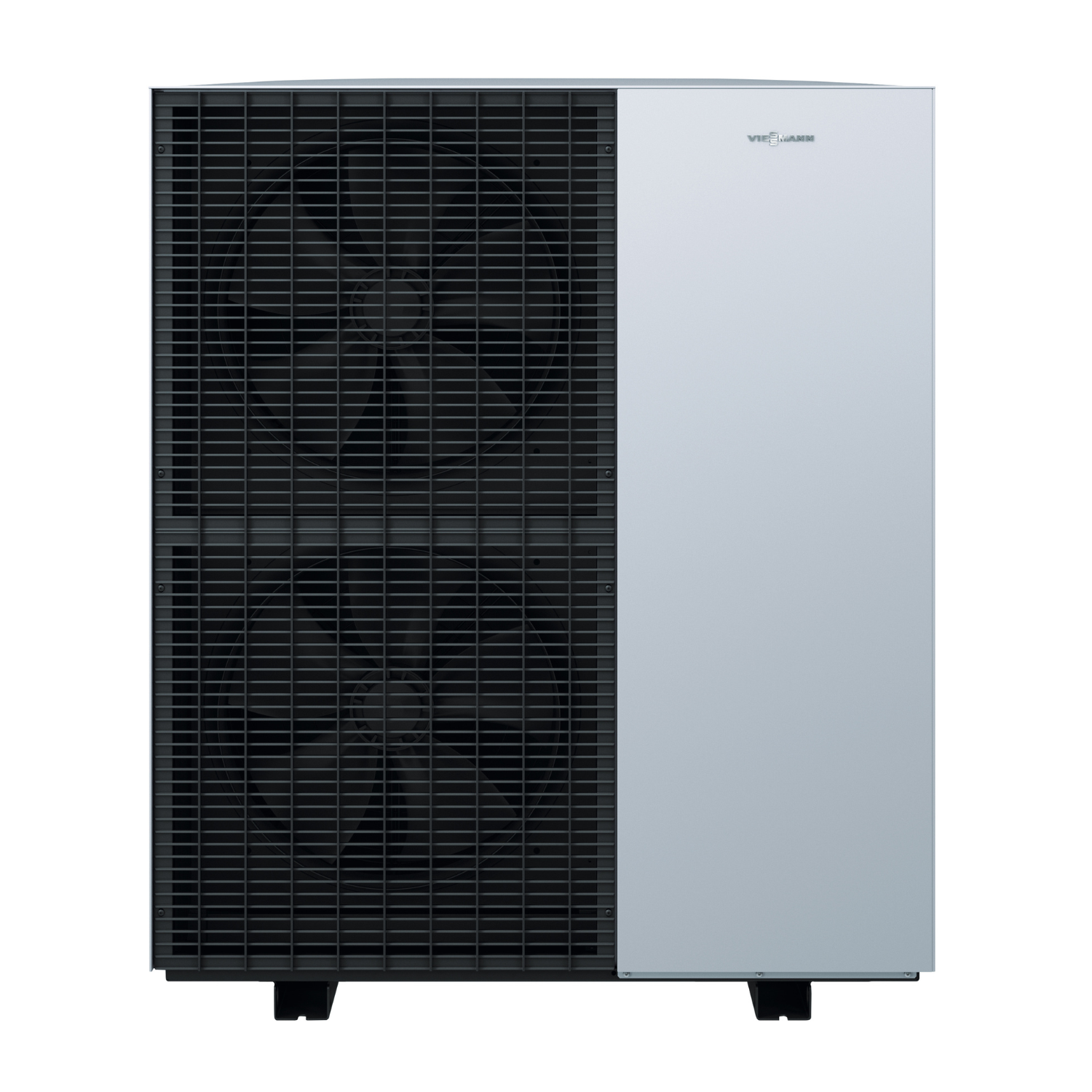

| Außeneinheit | ODU 150-A AWMOF-151.A1.10-400V-V002 |

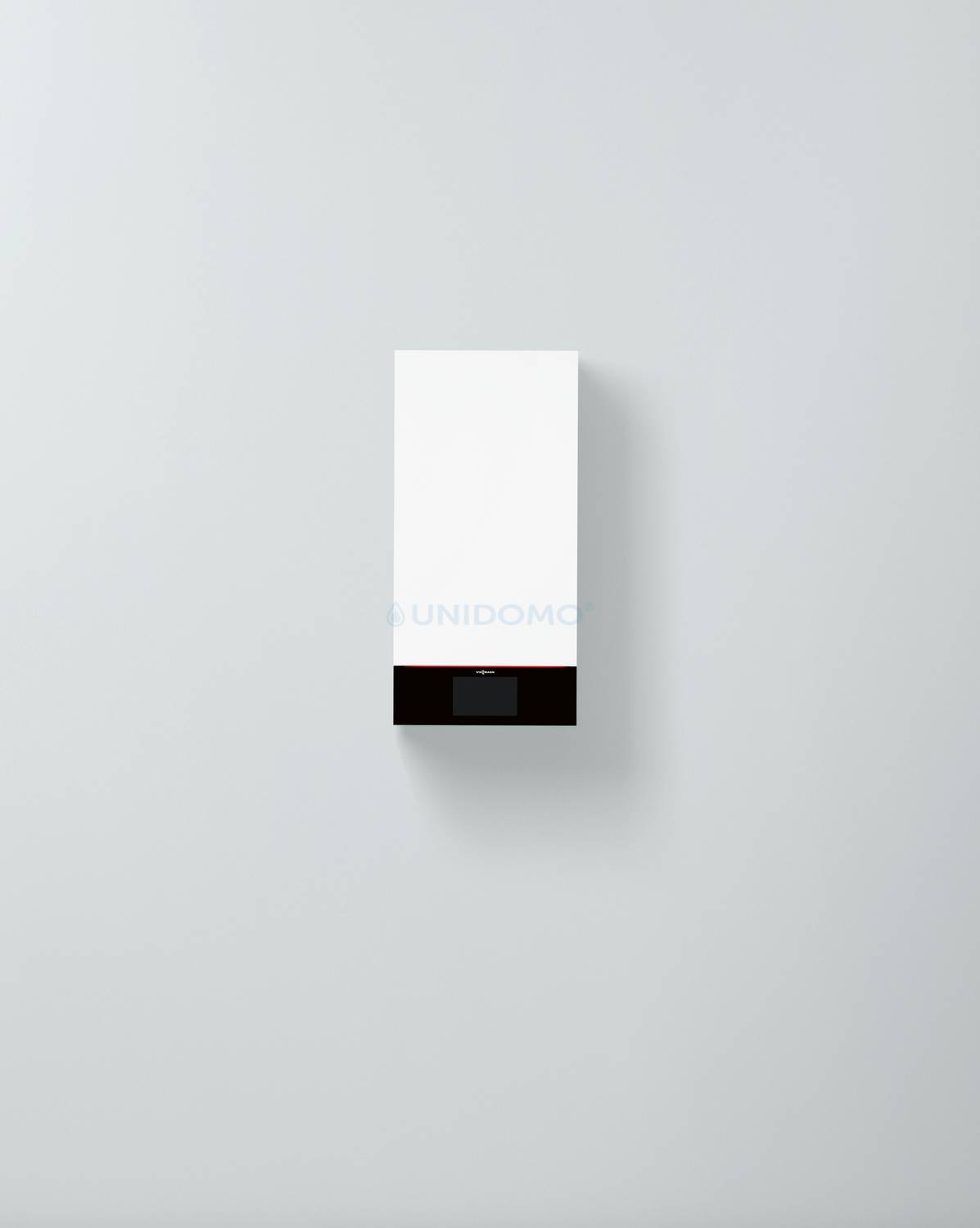

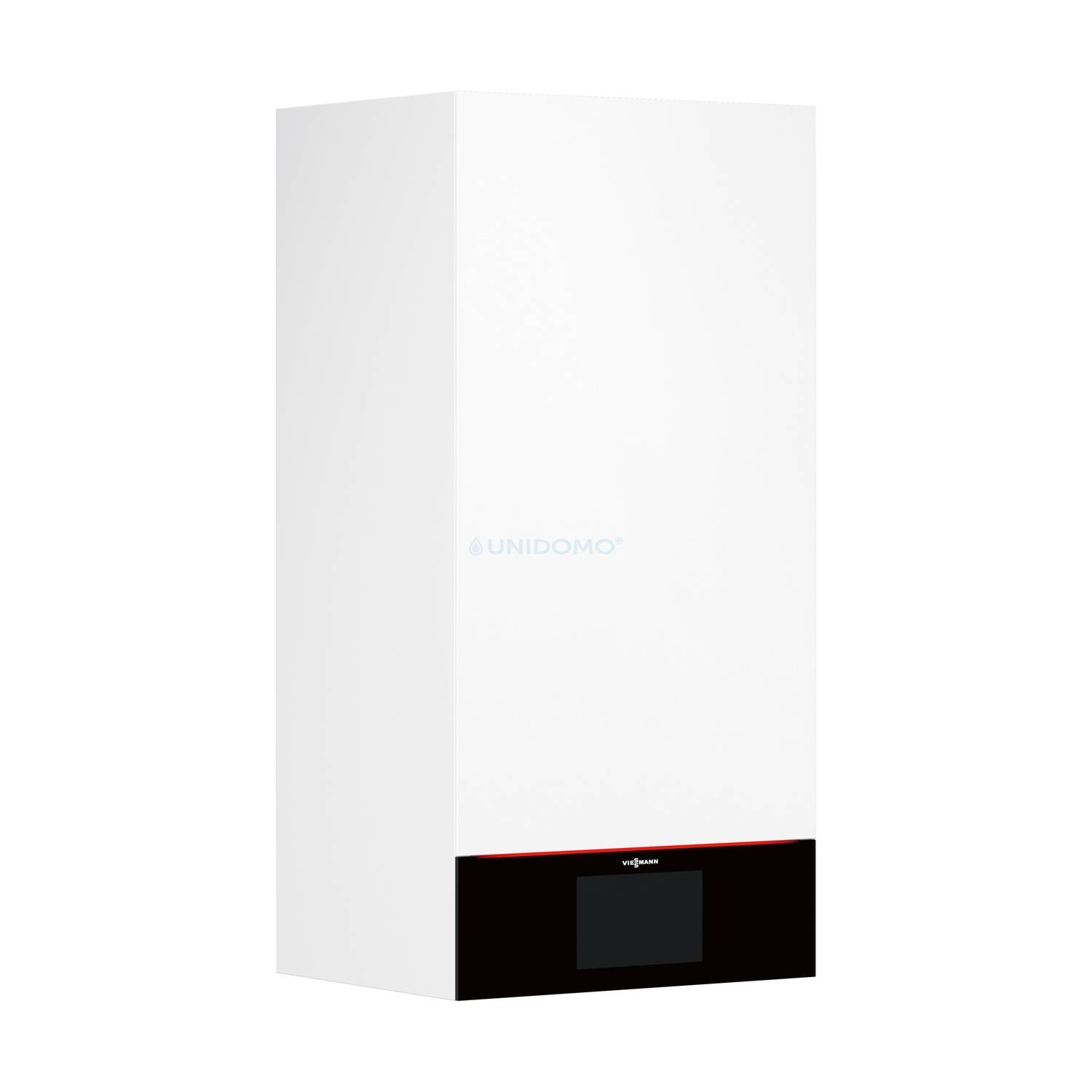

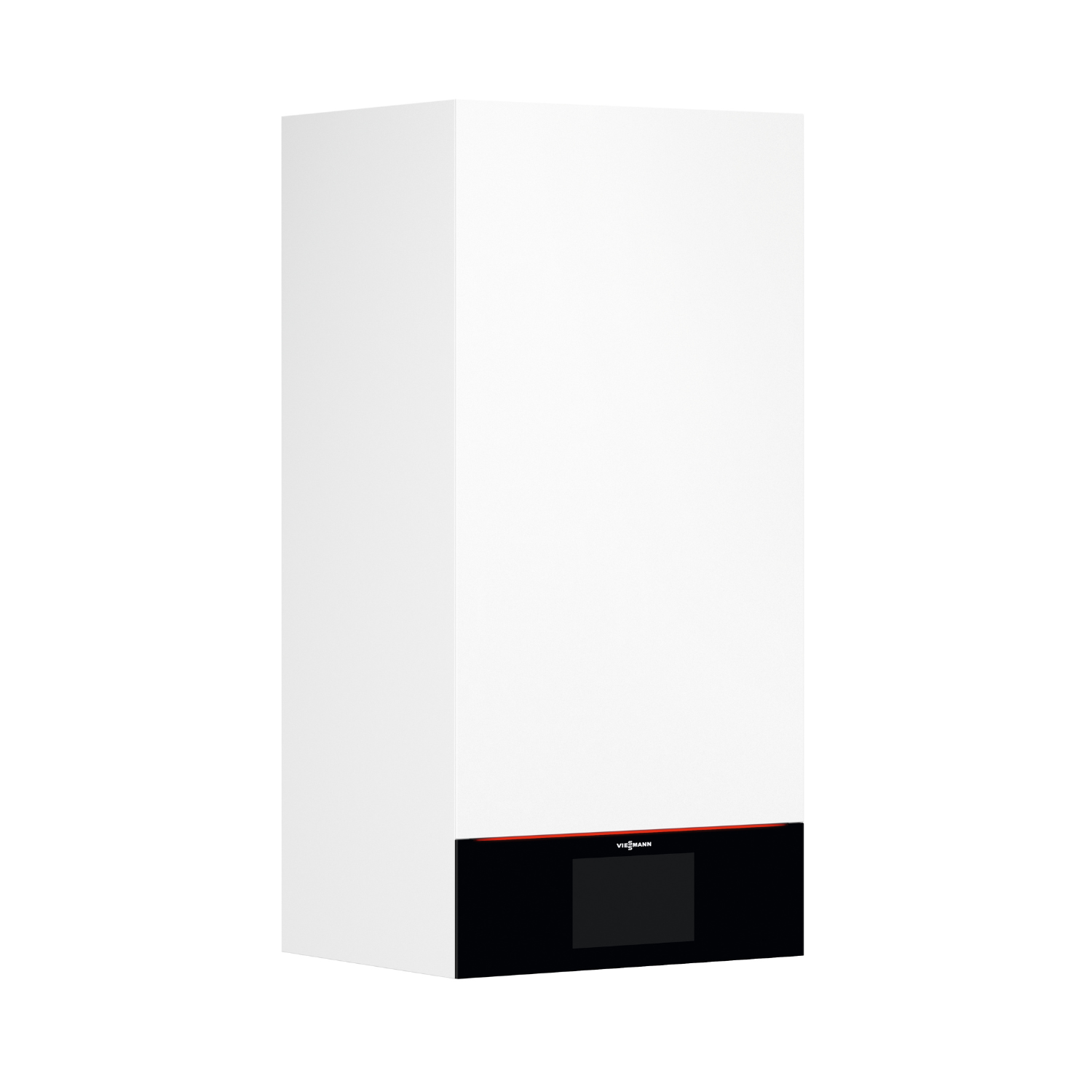

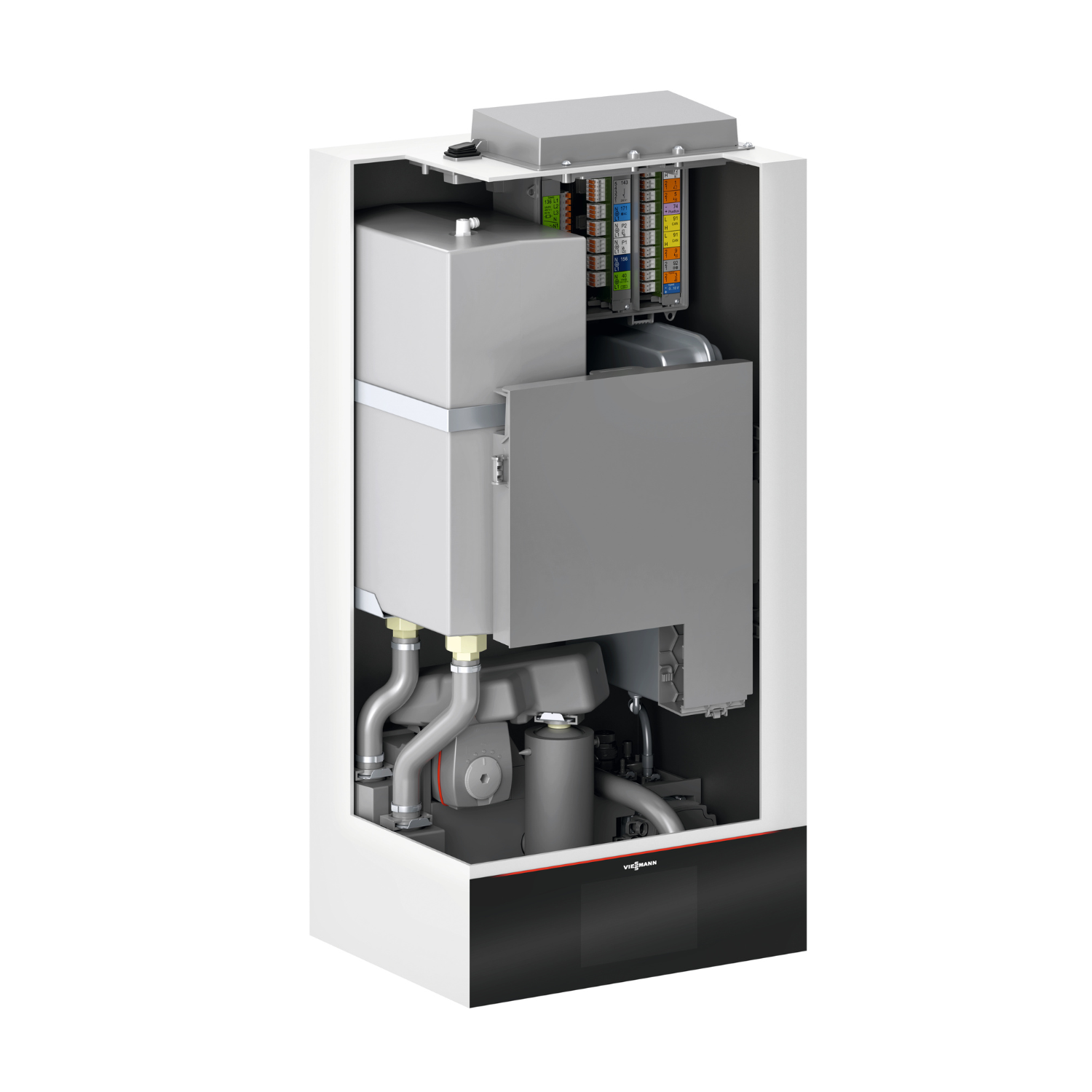

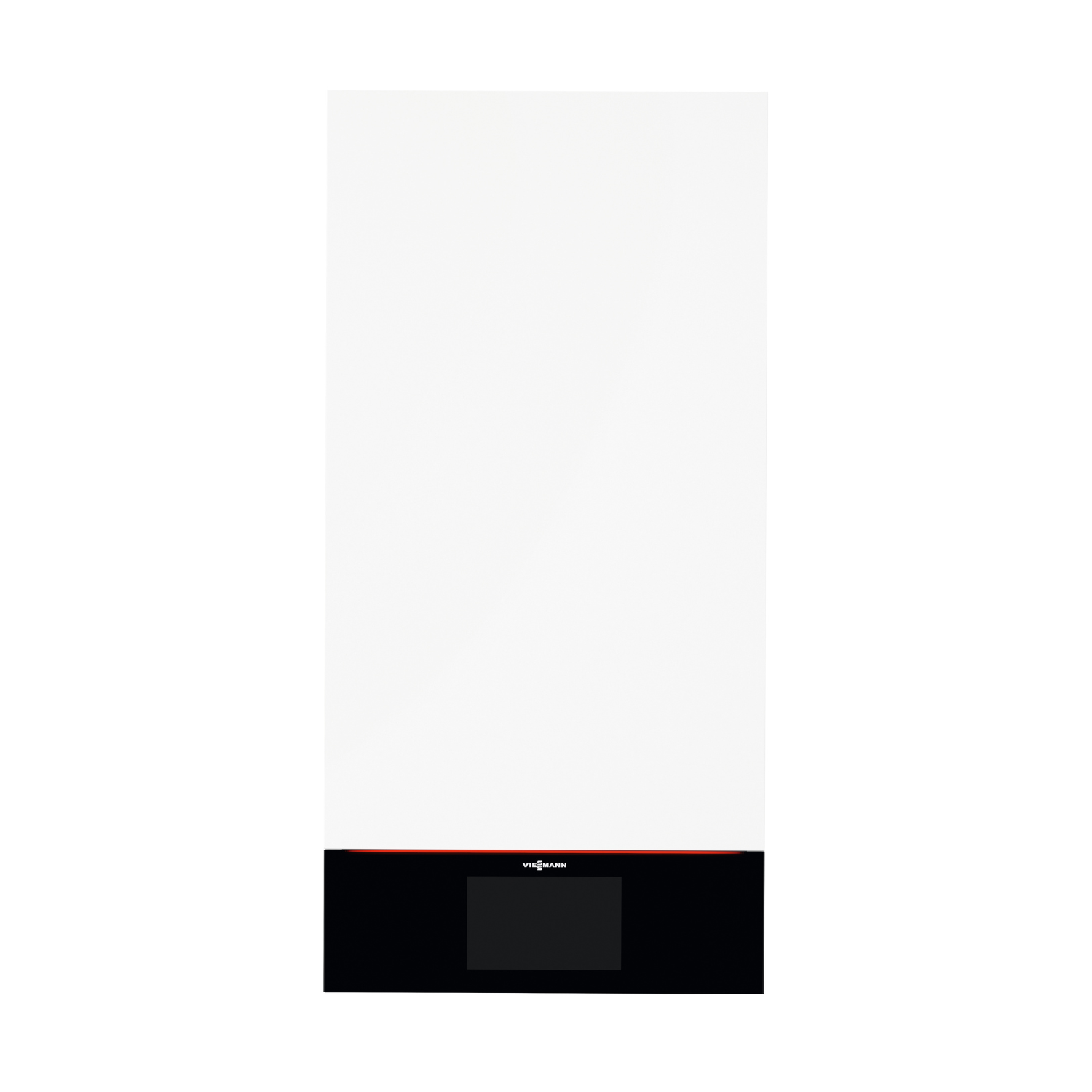

| Inneneinheit | IDU-A Hybrid |
| Nenn-WP A-7/W35 | 9,7 kW (COP 3,0) |
| Nenn-WP A7/W35 | 7,4 kW (COP 5,2) |
| Nenn-WP A2/W35 | 5,8 kW (COP 4,1) |
| Kühlleistung A35/W18 | 9,5 kW (EER 4,5) |
| Vorlauftemperatur max. | 70 °C |
| Kältemittel / Füllmenge | R290 / 2,0 kg; GWP 0,02; CO2-Äquivalent 0,00004 t |
| Schallleistungspegel | Außen 53 dB(A) / Innen 40 dB(A) |
| Elektrik Verdichter | 3/N/PE 400 V, 50 Hz; Anlaufstrom <10 A |
| Elektrik Regelung (IDU) | 1/N/PE 230 V, 50 Hz; interne Sicherung T 6,3 A |
| Sekundärpumpe A1 (PWM) | 60 W; EEI 0,2 |
| Betriebsdruck (sek.) | 3 bar (0,3 MPa) |
| AT-Bereiche | Heizen −20…+40 °C / Kühlen +15…+45 °C |
| Abmessungen AU (B×T×H) | 1144 × 600 × 1382 mm; 197 kg |
| Abmessungen IU (B×T×H) | 600 × 360 × 920 mm; 57 kg |
| Anschlüsse (abh. Zubehör) | Heizkreis VL/RL: Cu 28×1 oder G 1 1/4; Speicher: Cu 22×1 oder G 1 |
| Farbton | Außen: Vitosilber / Innen: Vitopearlwhite |
ErP & Effizienz
- Jahreszeitbedingte Raumheizungs-Effizienzklasse: A+++ (bis zu ηs 156 % je nach Auslegung)
- Energieeffizienz Verbund (Heizung): 147 %, Klasse A++
- Jährliche Verbräuche (ausgewählte Punkte): 10 kW bei 4000 kWh; 9 kW bei 4870 kWh
Hydraulik & Regelung (Auszug)
- Hydro AutoControl mit 16-l-Abtaupuffer, Bypass, Volumenstrommessung
- Elektronisches Expansionsventil, Blue-Fin-Verdampfer, asymmetrischer Edelstahl-Plattenwärmetauscher
- Witterungsgeführte Regelung, optionale Raumaufschaltung (Vitotrol)
- Smart-Grid (EVU-Sperre), Ferien-/Party-Modus, leiser Betrieb

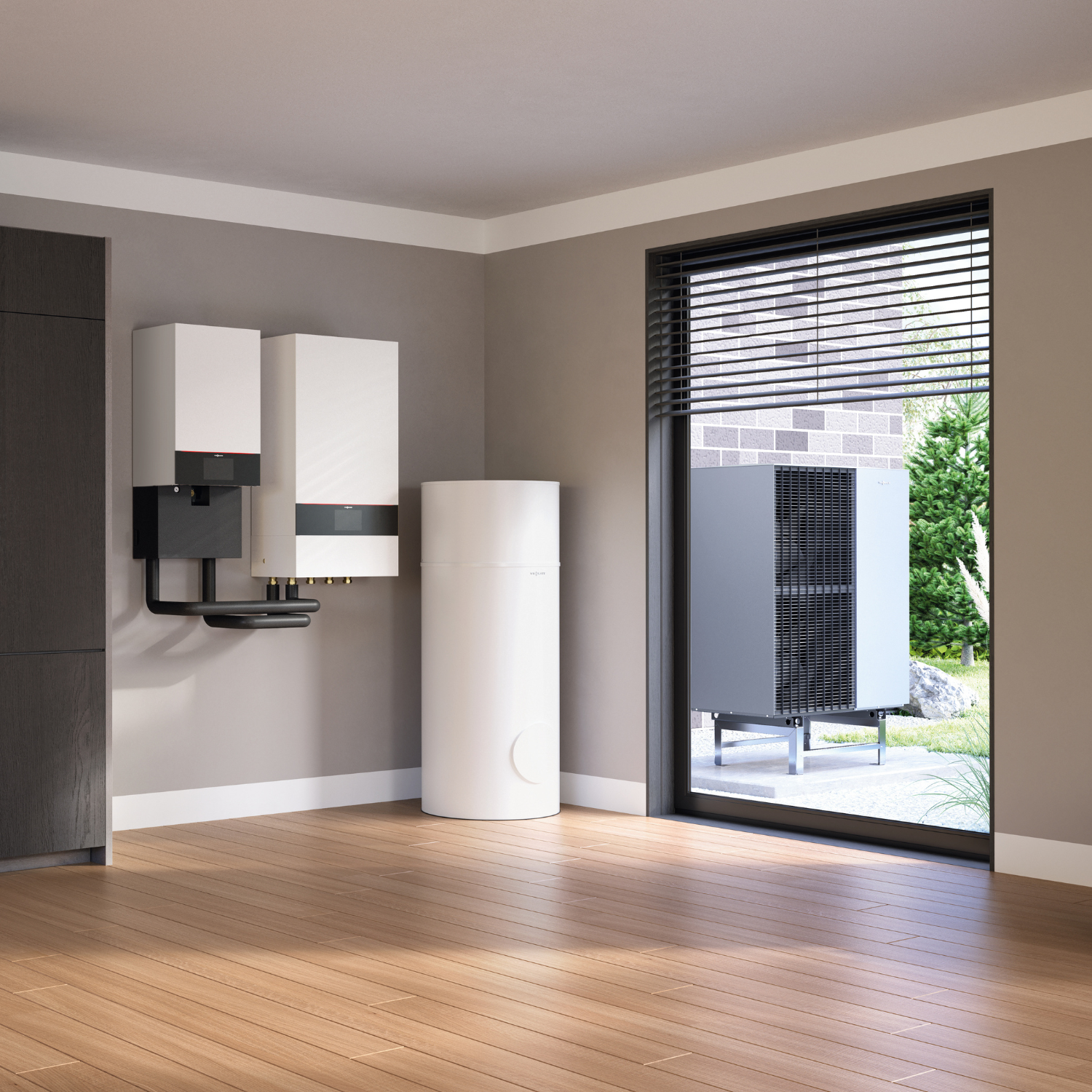

- Hybrid Pro Control (Zubehör) zur Einbindung eines zusätzlichen Wärmeerzeugers
Lieferumfang (Kurz)

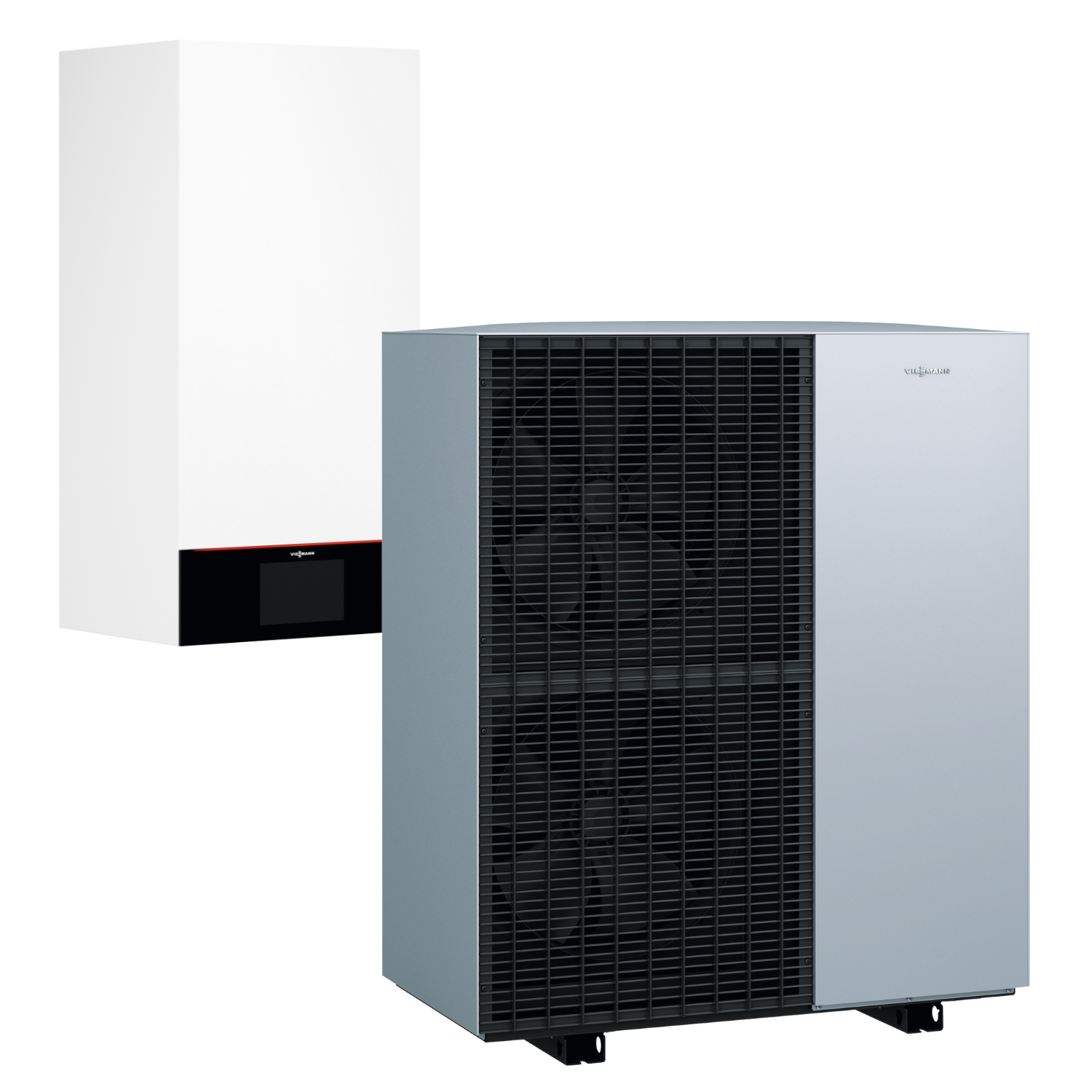

- Außen- und Inneneinheit Vitocal 150-A Hybrid (V113, AF-Version)
- Hocheffizienz-Umwälzpumpe, 7″ Farb-Touchdisplay, Außentemperatursensor
- Kommunikationsschnittstellen (CAN-Bus/PlusBus); WLAN/LAN als Zubehör
Hinweis Sicherheit & Montage
Kältemittel R290 (A3, leicht entzündlich): Arbeiten am Kältekreis nur durch qualifiziertes Fachpersonal. Außeneinheit bauseits auf Boden-/Wandkonsole, wassergeführte Verbindungsleitungen und Anschluss-Sets (Zubehör) vorsehen.
FAQ
Was bedeutet AF-Version?
Werkseitige Ventilatorringheizung und beheizte Kondensatwanne für sichere Winterfunktion.
Kann die Anlage aktiv kühlen?
Ja, reversibler Betrieb mit bis zu 9,5 kW Kühlleistung (EER 4,5).
Wie funktioniert der Hybridbetrieb?
Über Hybrid Pro Control (Zubehör) wird z. B. ein Gas-/Ölkessel kosten- und emissionsoptimiert zugeschaltet.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
