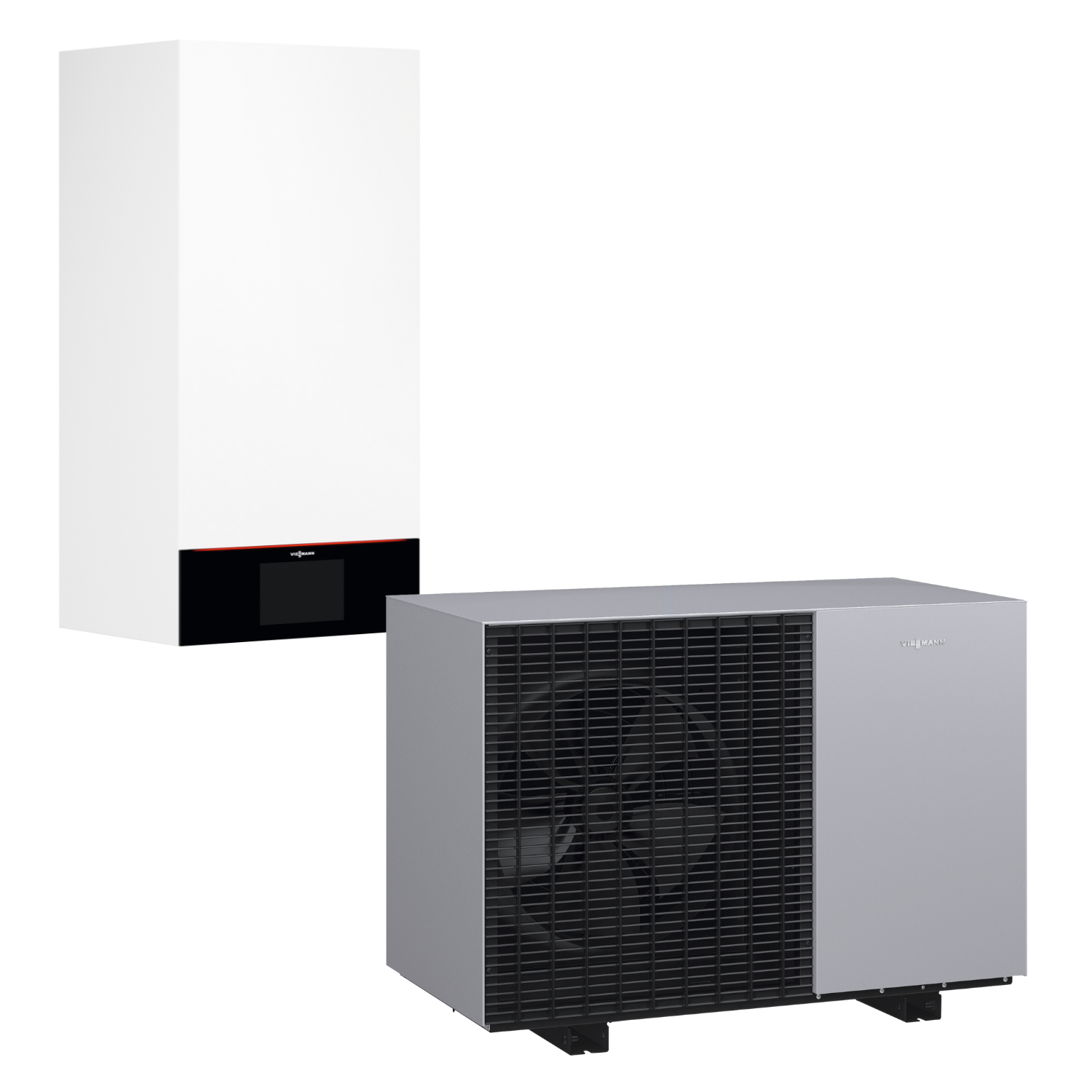

Viessmann Vitocal 150-A Modular 5,6 kW Wärmepumpe mit Modular-Inneneinheit IDU-A
Artikelnummer:
EAN:
SKU:
Z032220
246341
Viessmann Vitocal 150-A Modular V101 – 5,6 kW bei A-7/W35 (Baugröße 06, 230 V, AF-Version)
Die Vitocal 150-A Modular (V101) ist eine modulierende Luft/Wasser-Wärmepumpe für Heizen, Kühlen und Warmwasser. Mit bis 70 °C Vorlauf (bei −10 °C AT), natürlichem R290 (GWP 0,02) und platzsparender Modular-Inneneinheit ist sie ideal für Sanierung und Neubau. Die AF-Version ist für den Winterbetrieb optimiert (Ventilatorringheizung & beheizte Kondensatwanne). Optional ermöglicht die Kaskadenfunktion einen COP-optimierten Betrieb von bis zu 5 Geräten.
Highlights
- Leistungsdaten: 5,6 kW bei A-7/W35 (COP 2,8); 4,8 kW bei A7/W35 (COP 4,9)
- Kühlen integriert: 5,0 kW bei A35/W18 (EER 4,4), max. bis 5,5 kW
- Leise & effizient: Advanced Acoustics Design+, LWA außen 51 dB(A)
- Smart: 7″ Touch, ViCare/ViGuide; WLAN/LAN als Zubehör
- Natürliches Kältemittel: R290 (GWP 0,02)
- Kaskade: Heizen/Kühlen/WW bis zu 5 WP COP-optimiert
Technische Daten
| Modell | Vitocal 150-A Modular V101 (AF-Version), Baugröße 06 |

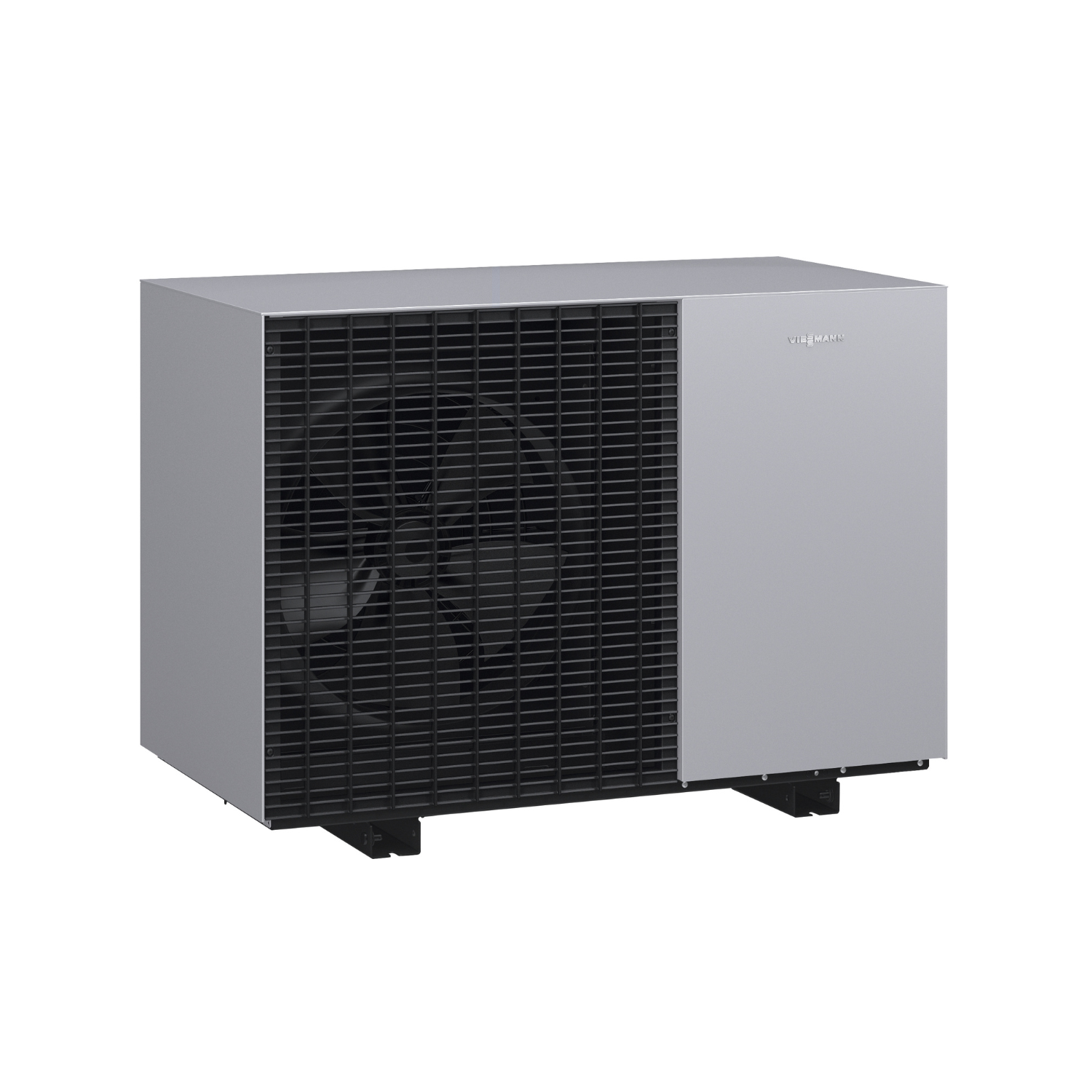

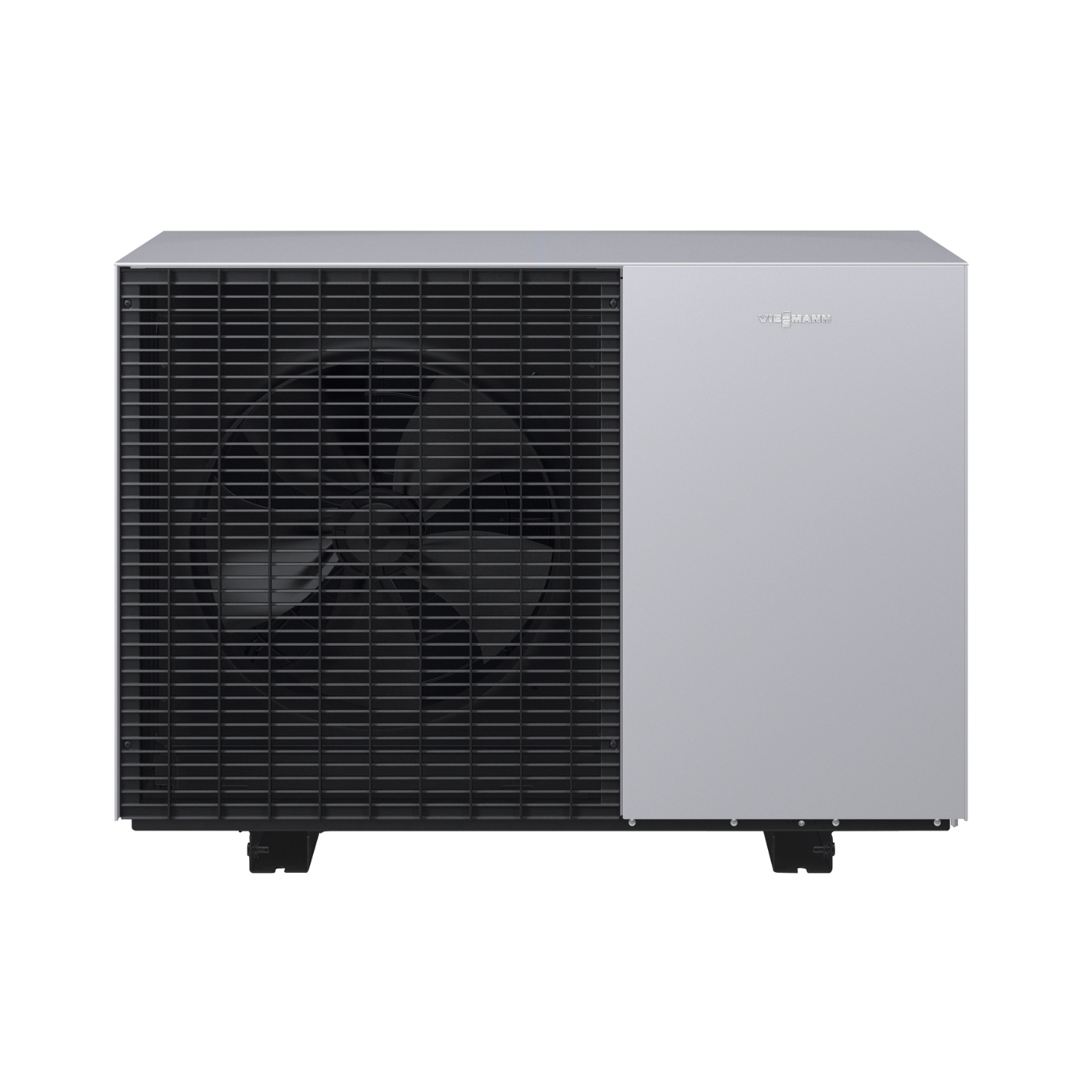

| Außeneinheit | ODU 150-A AWMOF-151.A1.06-230V-V002 |

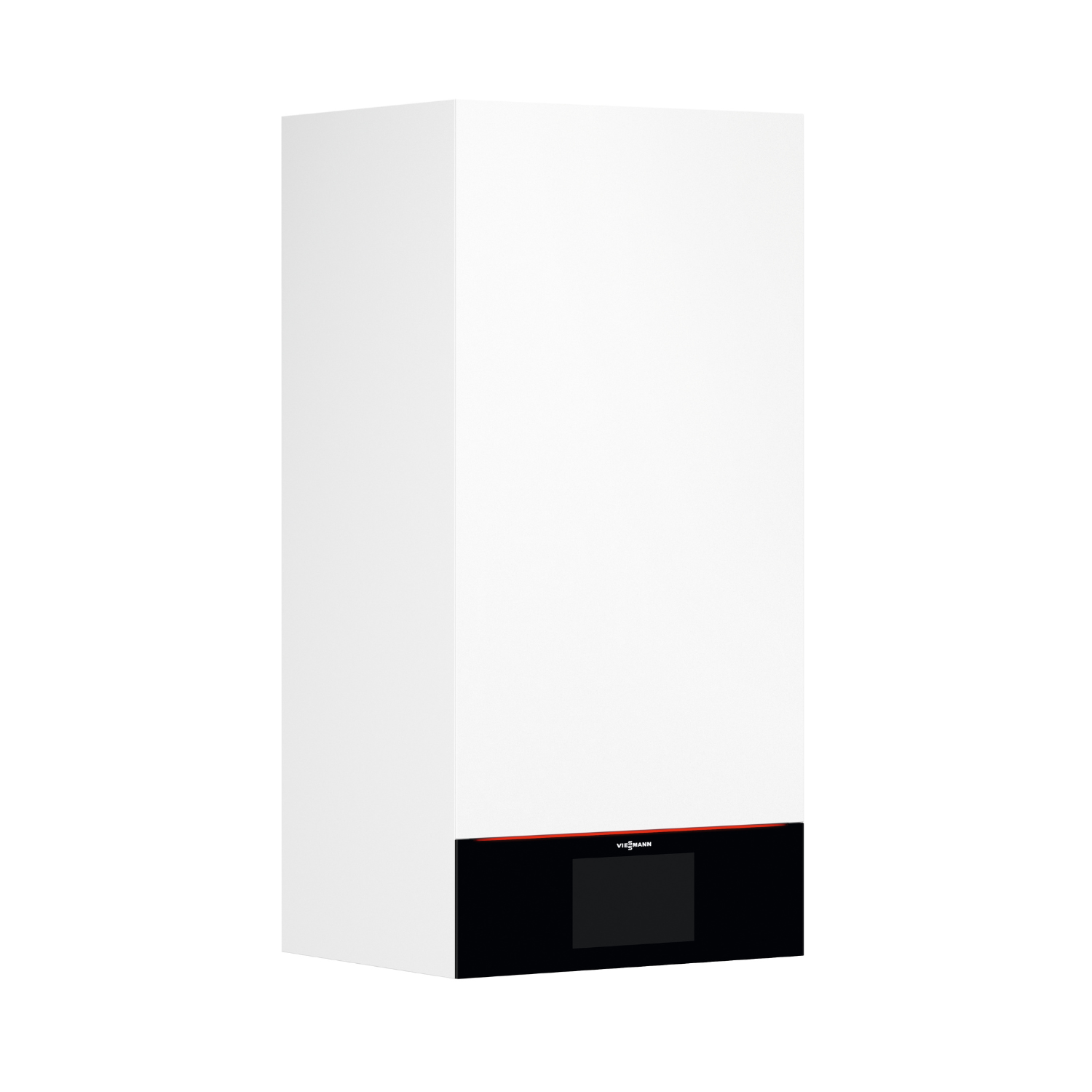

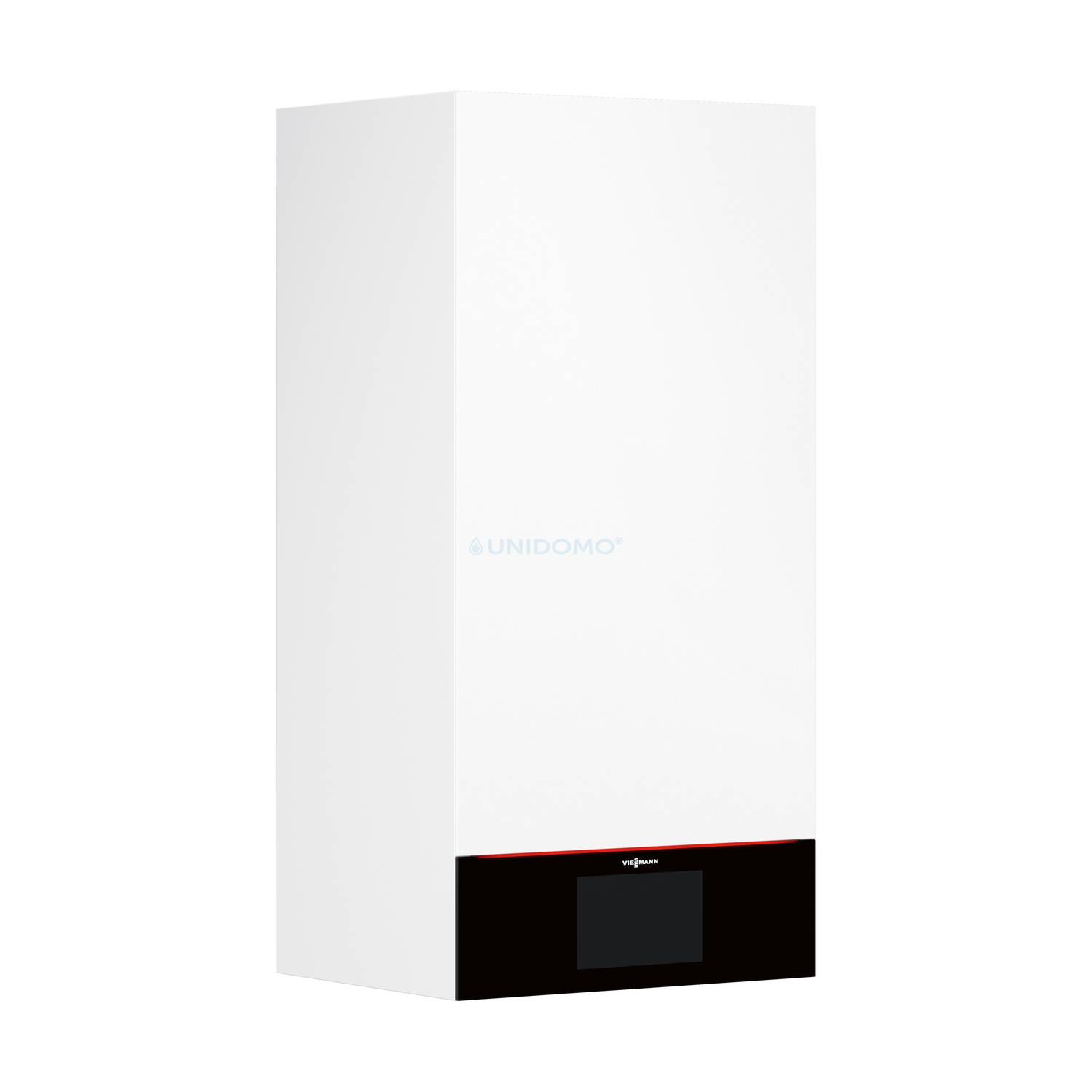

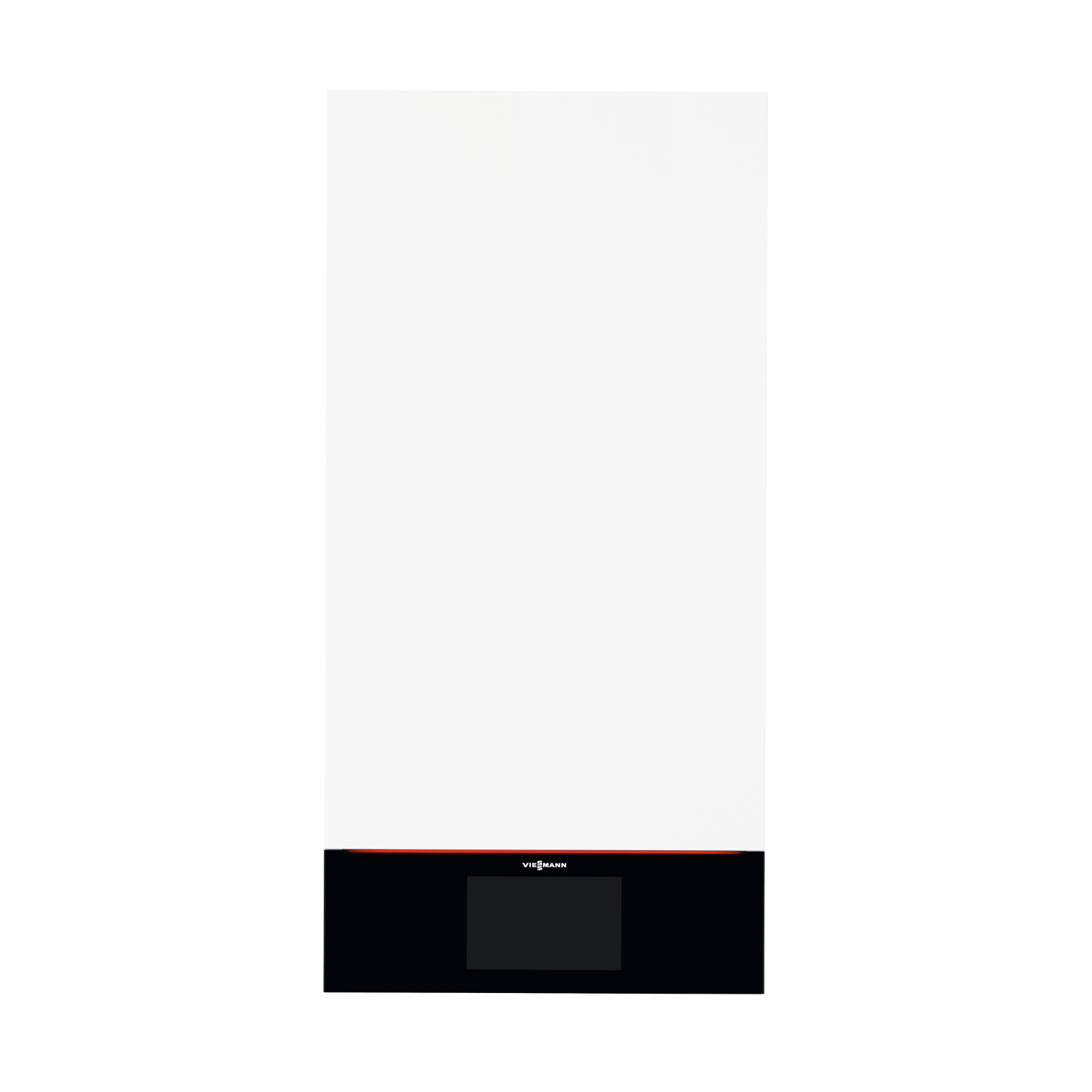

| Inneneinheit | IDU-A Modular |
| Nenn-WP A-7/W35 | 5,6 kW (COP 2,8) |
| Nenn-WP A7/W35 | 4,8 kW (COP 4,9) |
| Nenn-WP A2/W35 | 3,1 kW (COP 3,8) |
| Kühlleistung A35/W18 | 5,0 kW (EER 4,4); max. 5,5 kW |
| Vorlauftemperatur max. | 70 °C |
| Kältemittel / Füllmenge | R290 / 1,2 kg; GWP 0,02; CO2-Äquivalent 0,000024 t |
| Schallleistungspegel | Außen 51 dB(A) / Innen 40 dB(A) |
| Elektrik Verdichter | 1/N/PE 230 V, 50 Hz; Anlaufstrom <10 A |
| Elektrik Regelung (IDU) | 1/N/PE 230 V, 50 Hz; interne Sicherung T 6,3 A |
| Sekundärpumpe A1 (PWM) | 60 W; EEI 0,2 |
| Betriebsdruck (sek.) | 3 bar (0,3 MPa) |
| AT-Bereiche | Heizen −20…+40 °C / Kühlen +15…+45 °C |
| Abmessungen AU (B×T×H) | 1144 × 600 × 841 mm; 162 kg |
| Abmessungen IU (B×T×H) | 450 × 360 × 920 mm; 47 kg |
| Anschlüsse (abh. Zubehör) | Heizkreis VL/RL: Cu 28×1 oder G 1 1/4; Speicher: Cu 22×1 oder G 1 |
| Farbton | Außen: Vitosilber / Innen: Vitopearlwhite |
ErP & Effizienz
- WP-Klasse: A+++ (ηs bis 180 %, Niedertemperaturanwendung, Ø Klima)
- ηs Mitteltemperaturanwendung (Ø Klima): 141 %
- Reglerklasse II (+2 %): Verbund Heizung 143 %, Klasse A++
Hydraulik & Regelung (Auszug)
- Witterungsgeführte, digitale Wärmepumpen-/Heiz-/Kühlkreisregelung, 7″ Farb-Touch mit Inbetriebnahme-Assistent

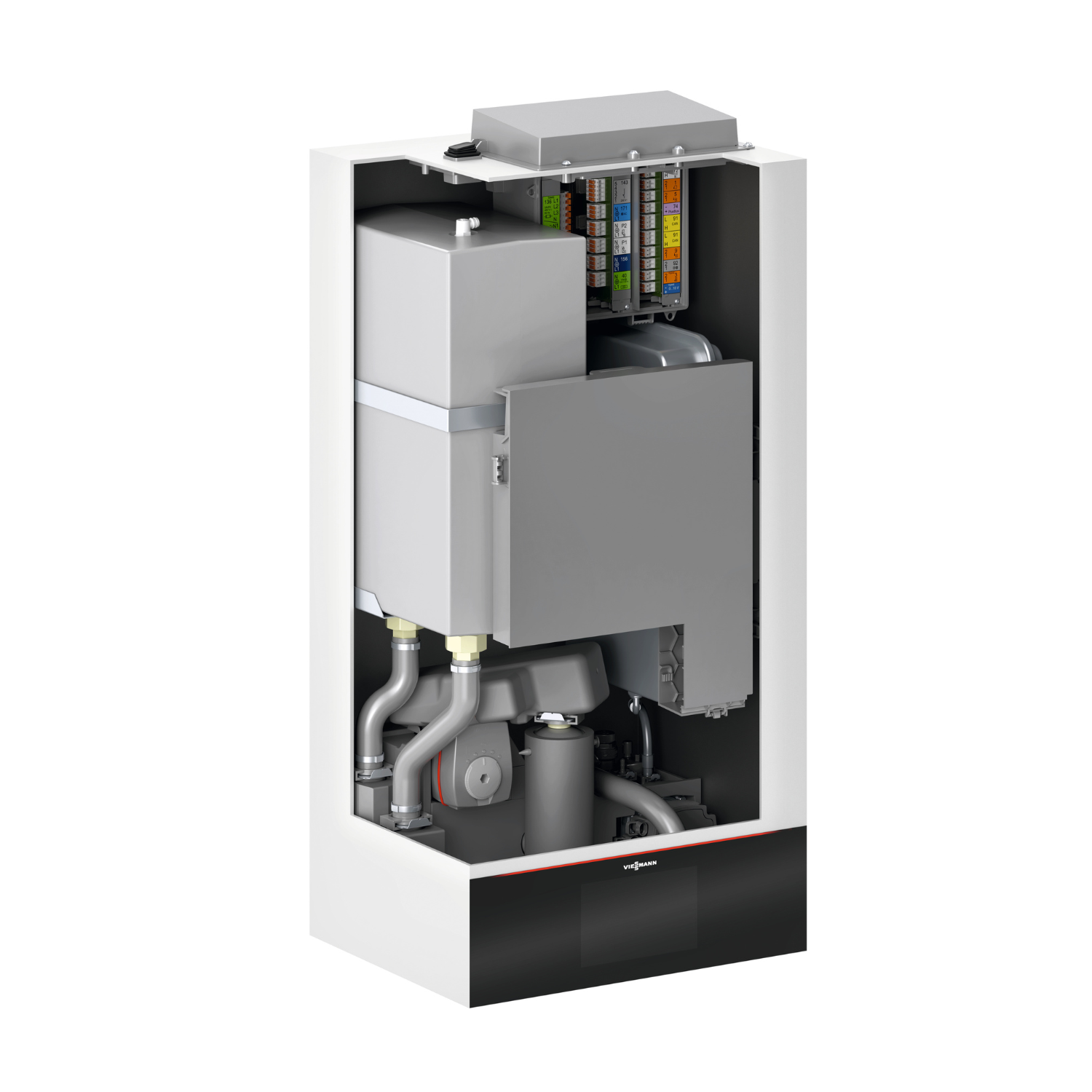

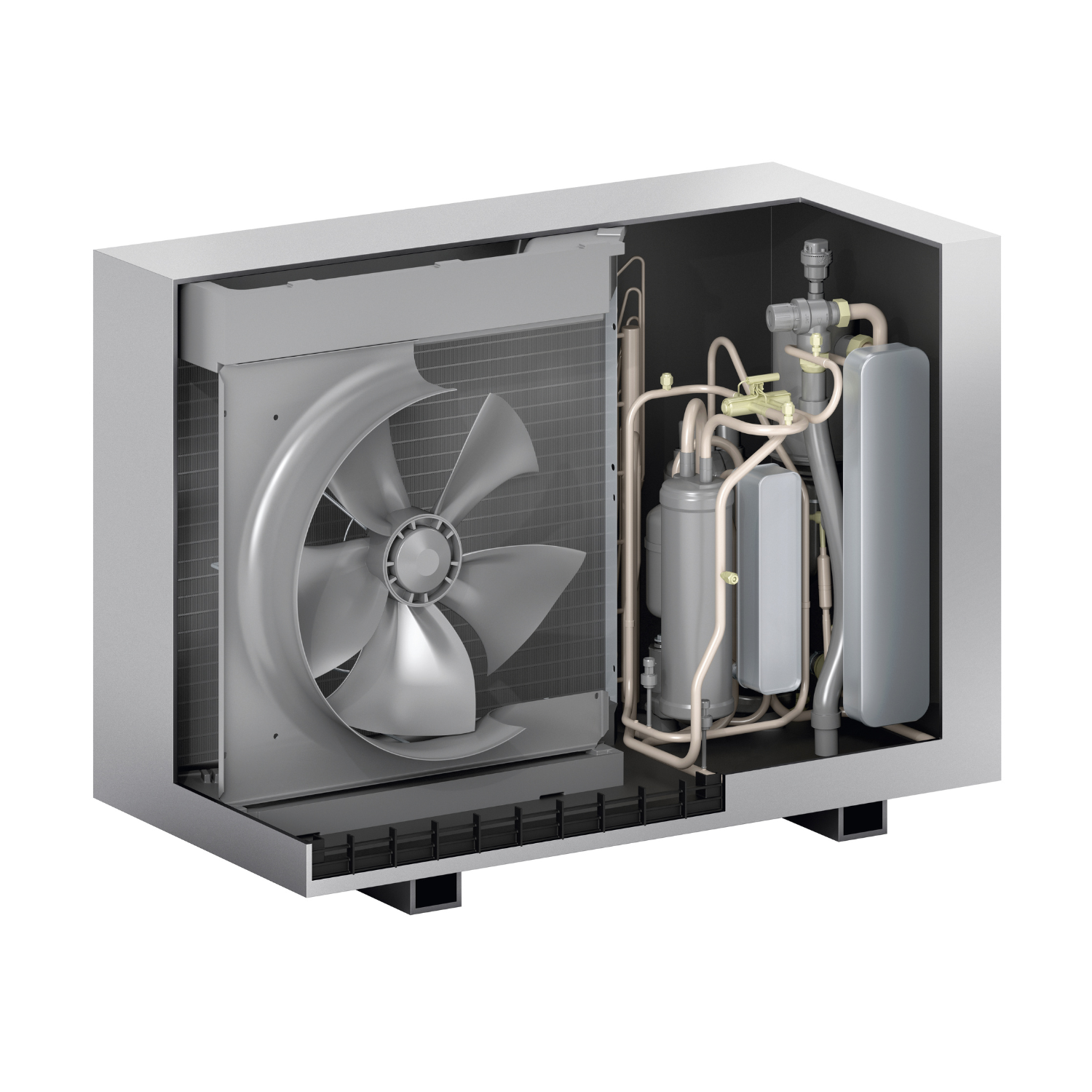

- Elektronisches Expansionsventil, Blue-Fin-Verdampfer, asymmetrischer Edelstahl-Plattenwärmetauscher
- Smart-Grid (EVU-Sperre), Ferien-/Party-Modus, geräuschreduzierter Betrieb
- ViCare App & ViGuide; Kommunikation über CAN-Bus/PlusBus, WLAN/LAN (Zubehör)
- Kaskadenfunktion für bis zu 5 Wärmepumpen (Heizen/Kühlen/WW)
Lieferumfang (Kurz)

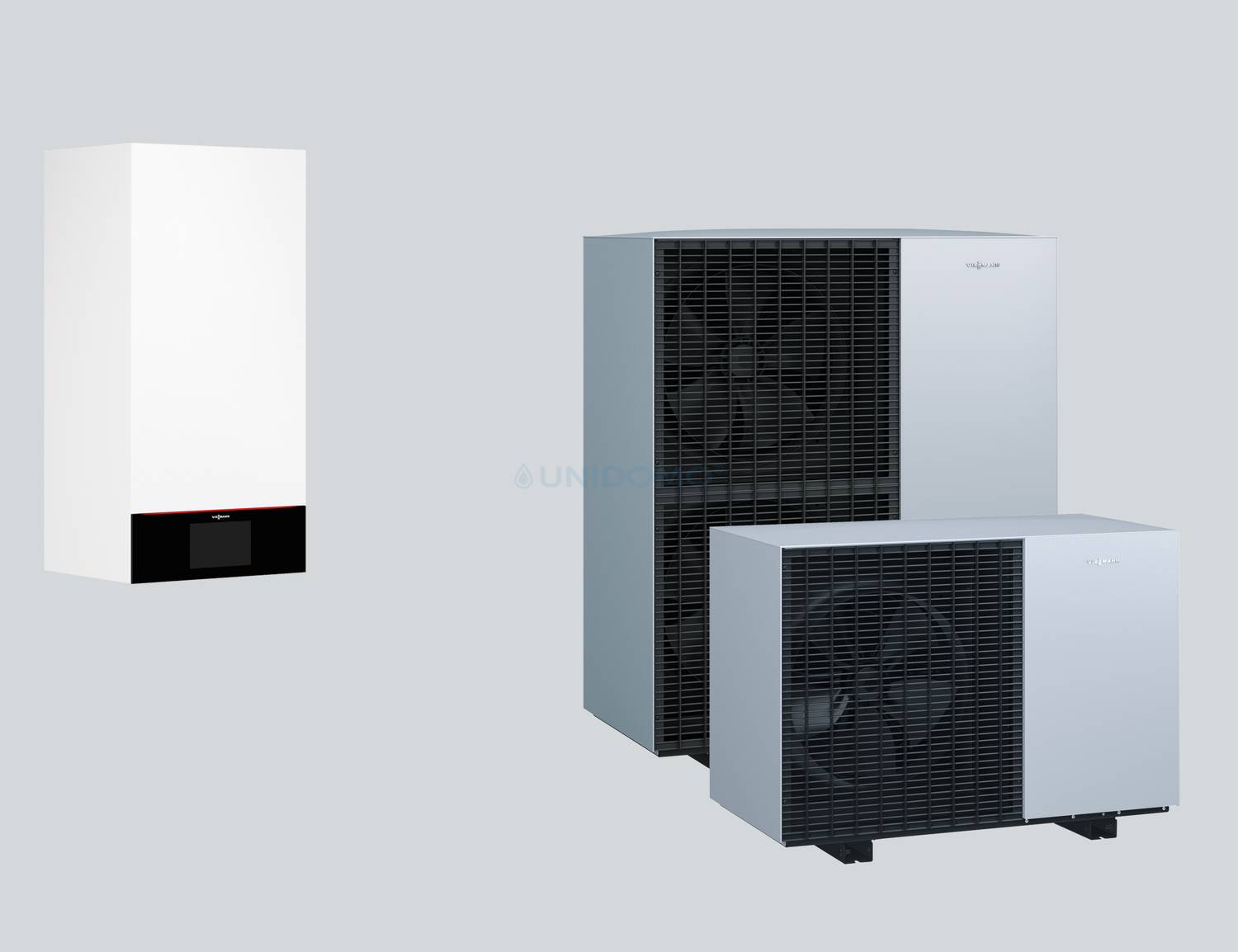

- Außen- und Inneneinheit Vitocal 150-A Modular (V101, AF-Version)
- Hocheffizienz-Umwälzpumpe, 7″ Farb-Touchdisplay, Außentemperatursensor
- Kommunikationsschnittstellen (CAN-Bus/PlusBus); WLAN/LAN optional
Hinweis Sicherheit & Montage
R290 (A3, leicht entzündlich): Arbeiten am Kältekreis ausschließlich durch qualifiziertes Fachpersonal. Außeneinheit bauseits auf Boden-/Wandkonsole, wassergeführte Verbindungsleitungen und Anschluss-Sets (Zubehör) vorsehen.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
