Viessmann Vitocal 150-A Antifreeze Luft/Wasser-Wärmepumpe mit 9,7 kW und R290 Kältemittel
Artikelnummer:
EAN:
SKU:
Z032201
246337
Lieferzeit:
EEK:
Versandkosten:
Versandkostenfrei innerhalb DE
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Viessmann Vitocal 150-A Antifreeze – 9,7 kW Luft/Wasser-Wärmepumpe mit R290 Kältemittel
Die Viessmann Vitocal 150-A Antifreeze ist eine modulierende 9,7 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für effizientes Heizen, aktives Kühlen und die Trinkwassererwärmung. Dank DC-Invertertechnik passt sich die Anlage stufenlos an den aktuellen Leistungsbedarf an und arbeitet besonders wirtschaftlich im Teillastbetrieb – ideal für moderne Einfamilienhäuser sowie Sanierungsprojekte mit bestehenden Heizkörpern oder Flächenheizungen.

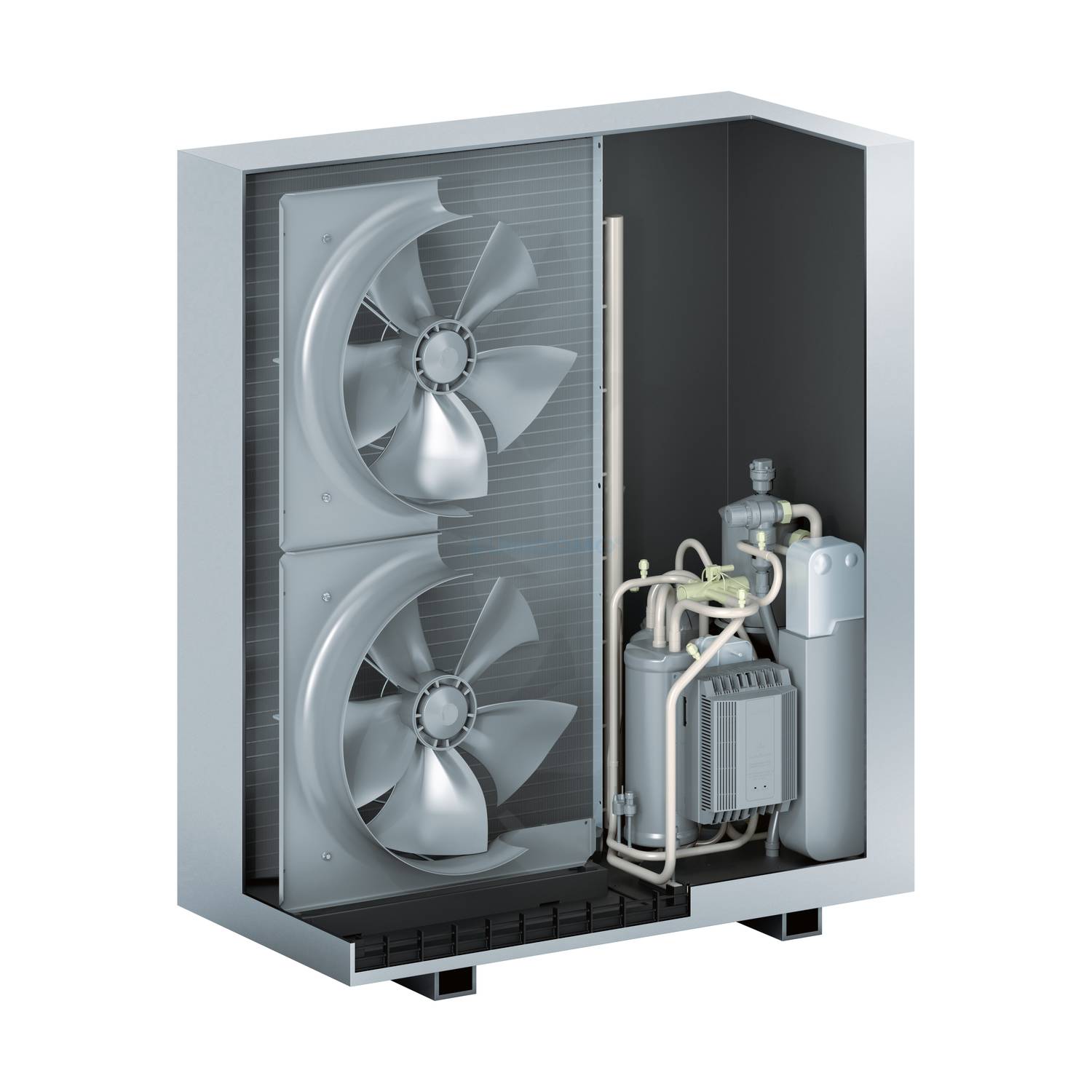

Die Antifreeze-Ausführung mit integrierter Ventilatorringheizung und elektrischer Begleitheizung in der Kondenswasserwanne sorgt auch bei tiefen Außentemperaturen für einen sicheren Betrieb. In Verbindung mit einem sehr guten COP bis 5,2 (A7/W35), dem natürlichen Kältemittel R290 und einer hohen saisonalen Effizienz in der ErP-Energieeffizienzklasse A+++ entsteht ein zukunftssicheres Wärmepumpensystem mit niedrigen Betriebskosten und überzeugender Umweltbilanz.
Technische Kerndaten
| Baugröße Wärmepumpe | 10 |
| Variante Wärmepumpe | V105 |

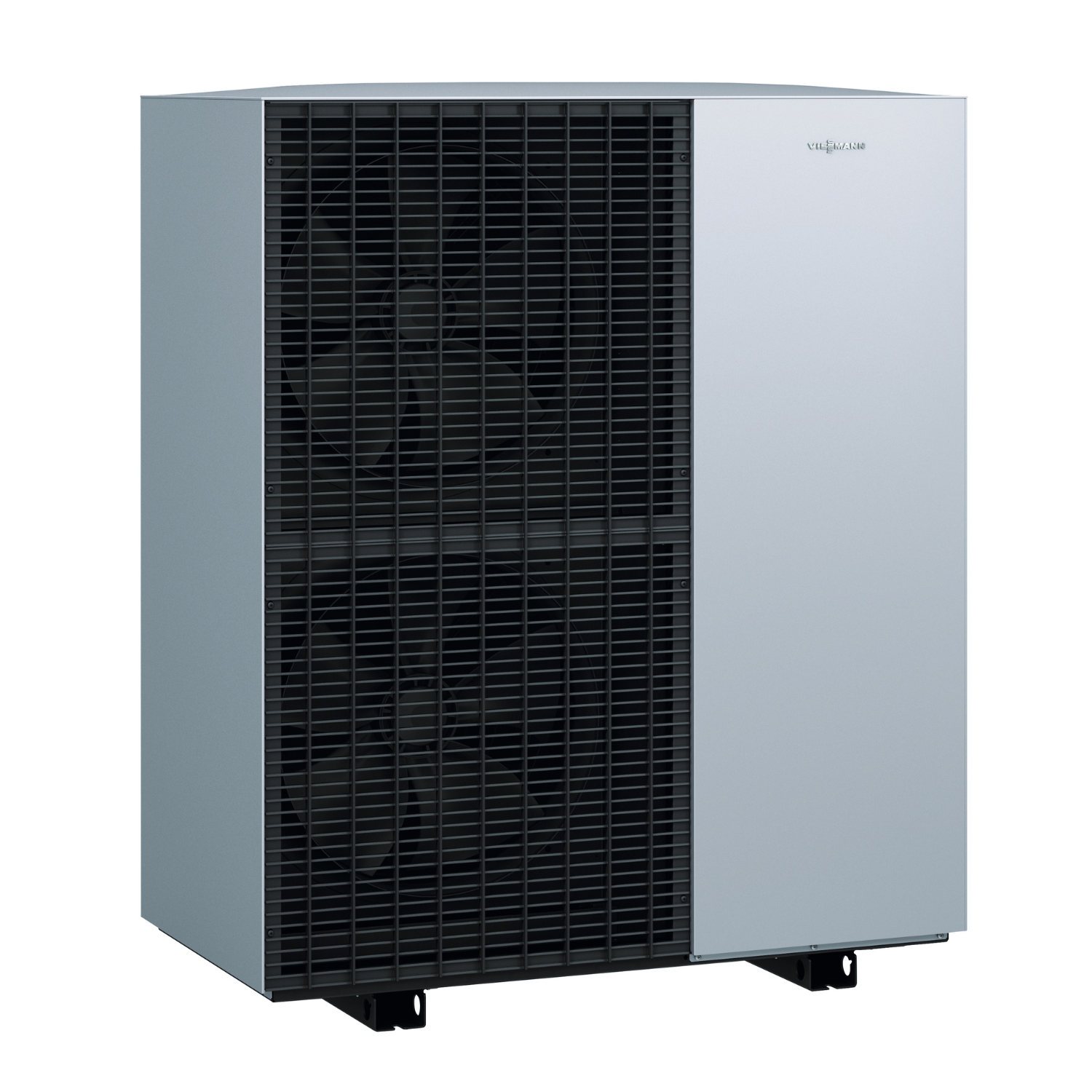

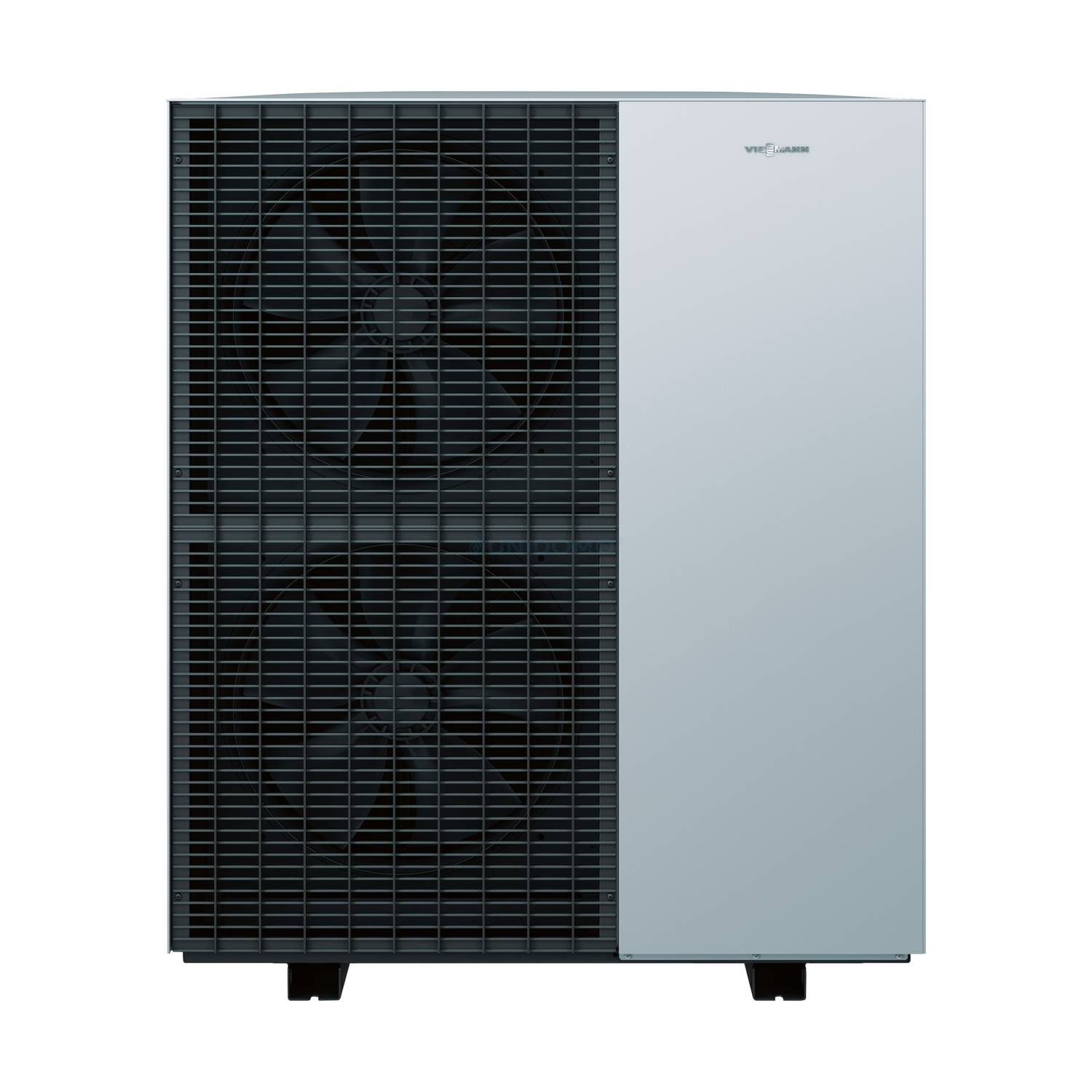

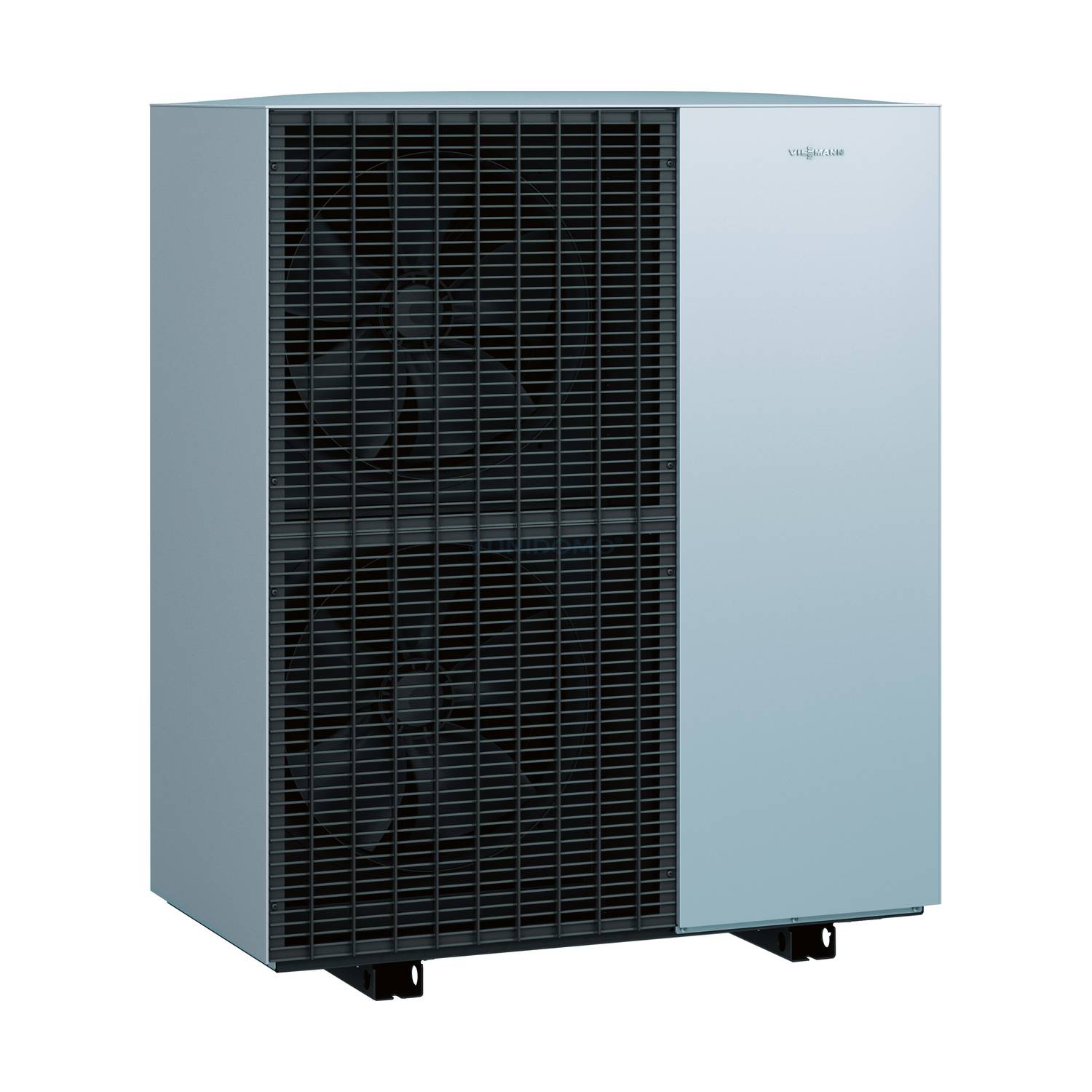

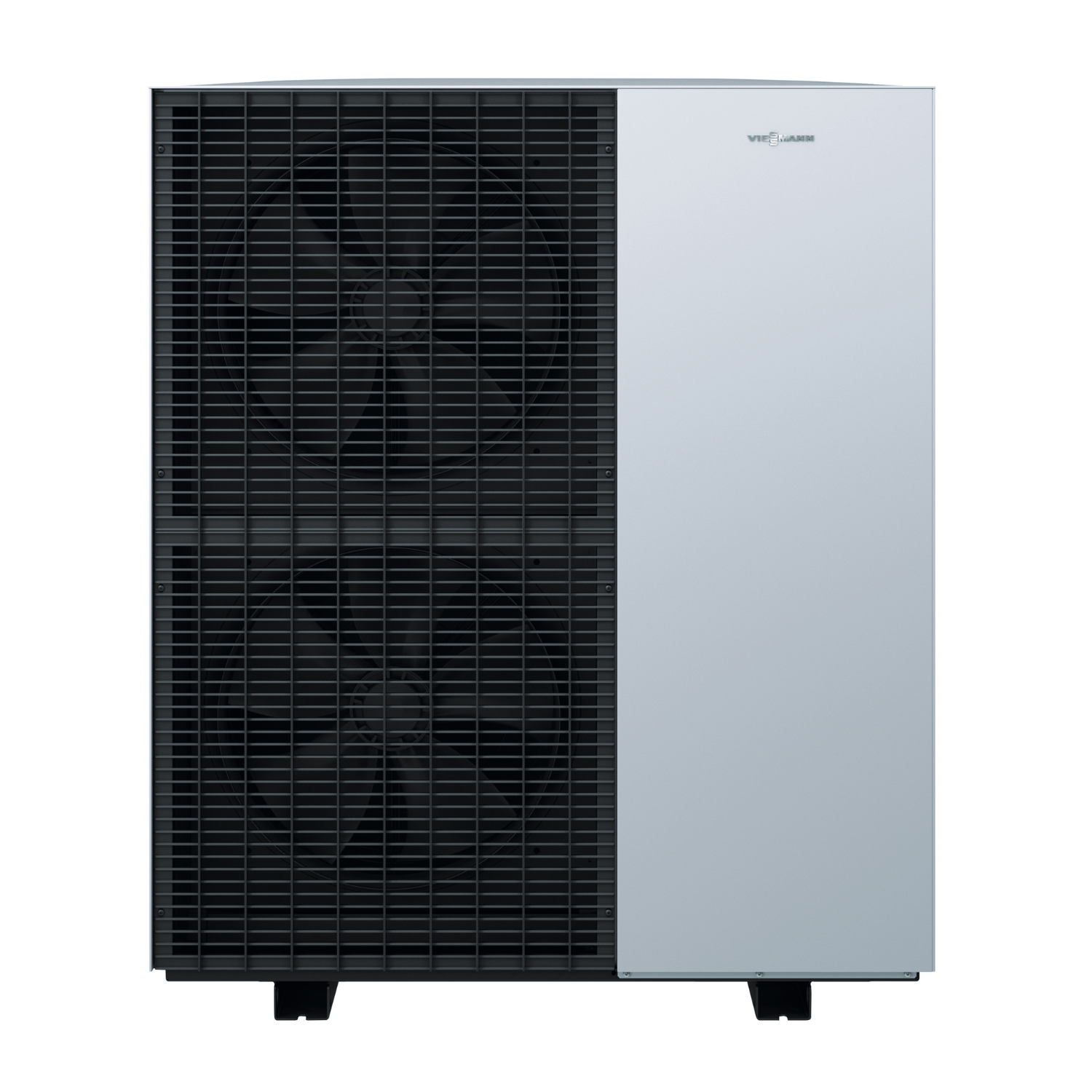

| Typ Außeneinheit | ODU 150-A AWMOF-151.A1.10-400V-V002 |

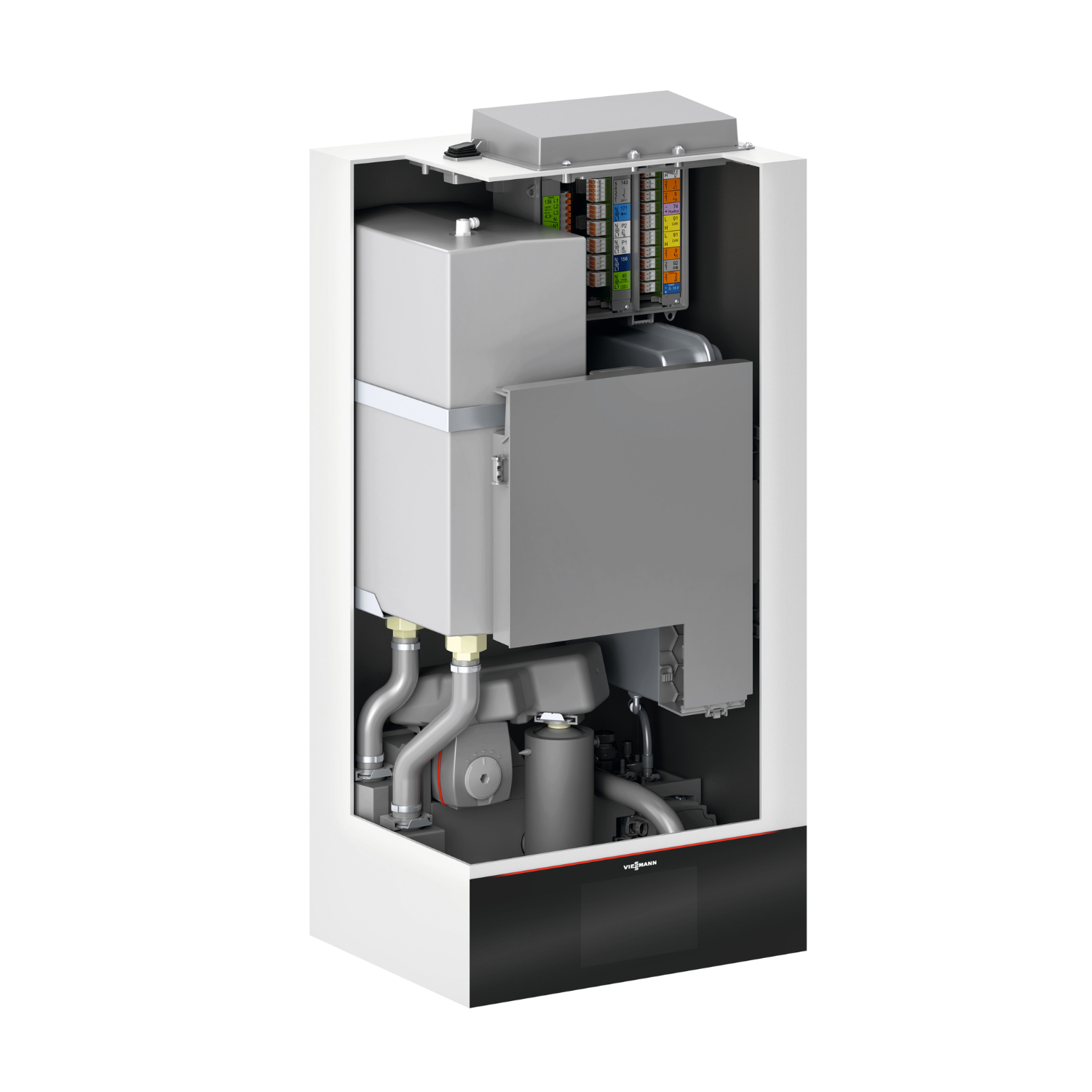

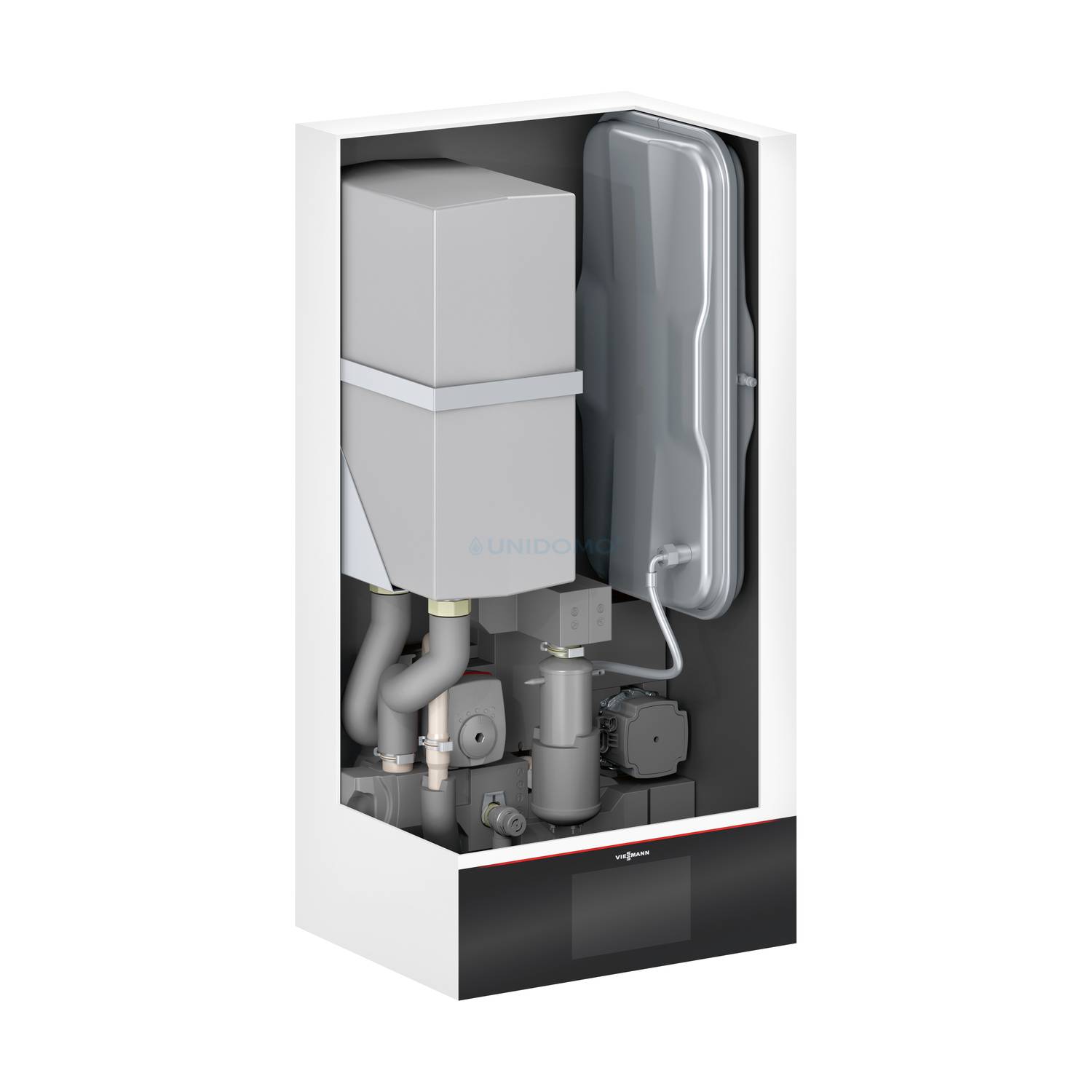

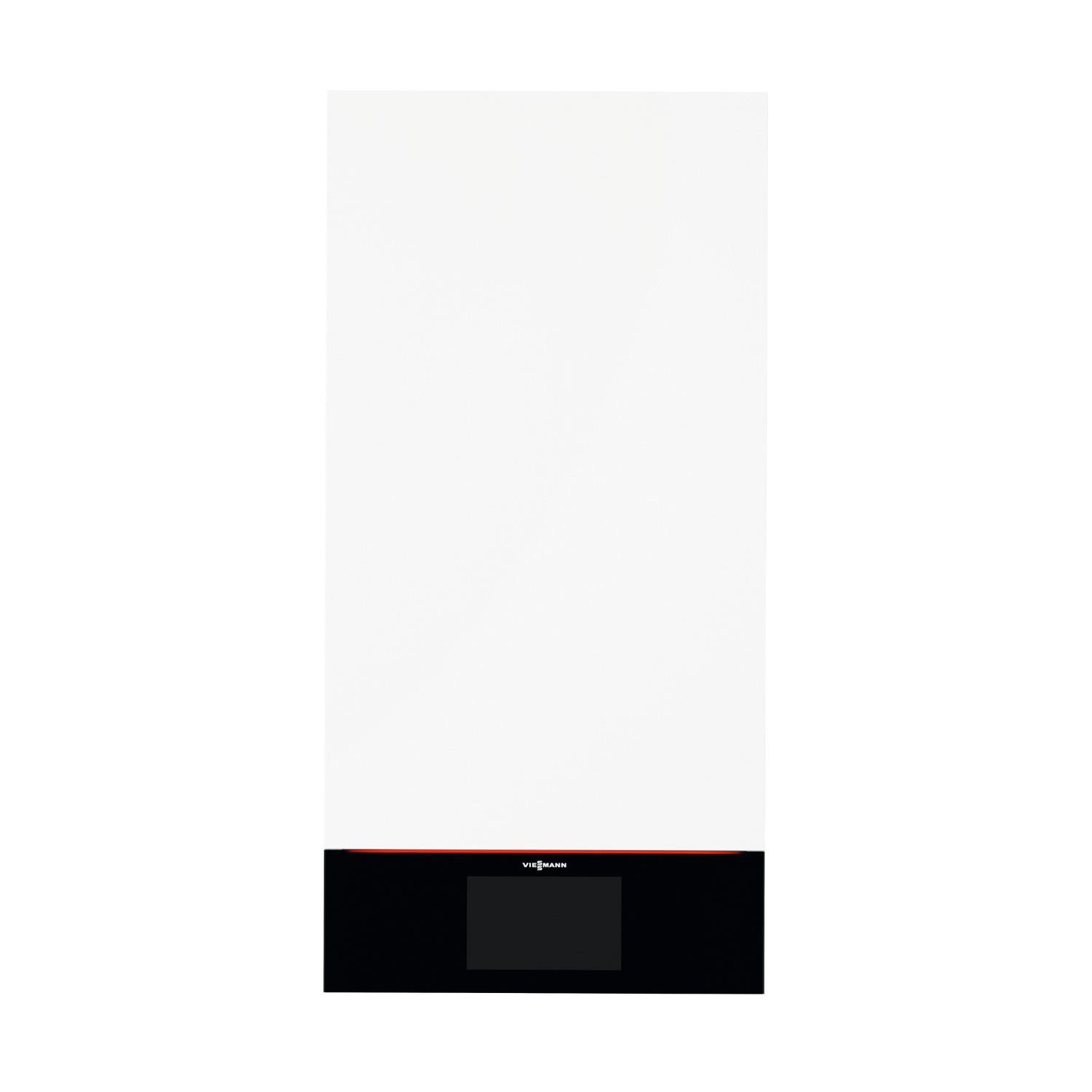

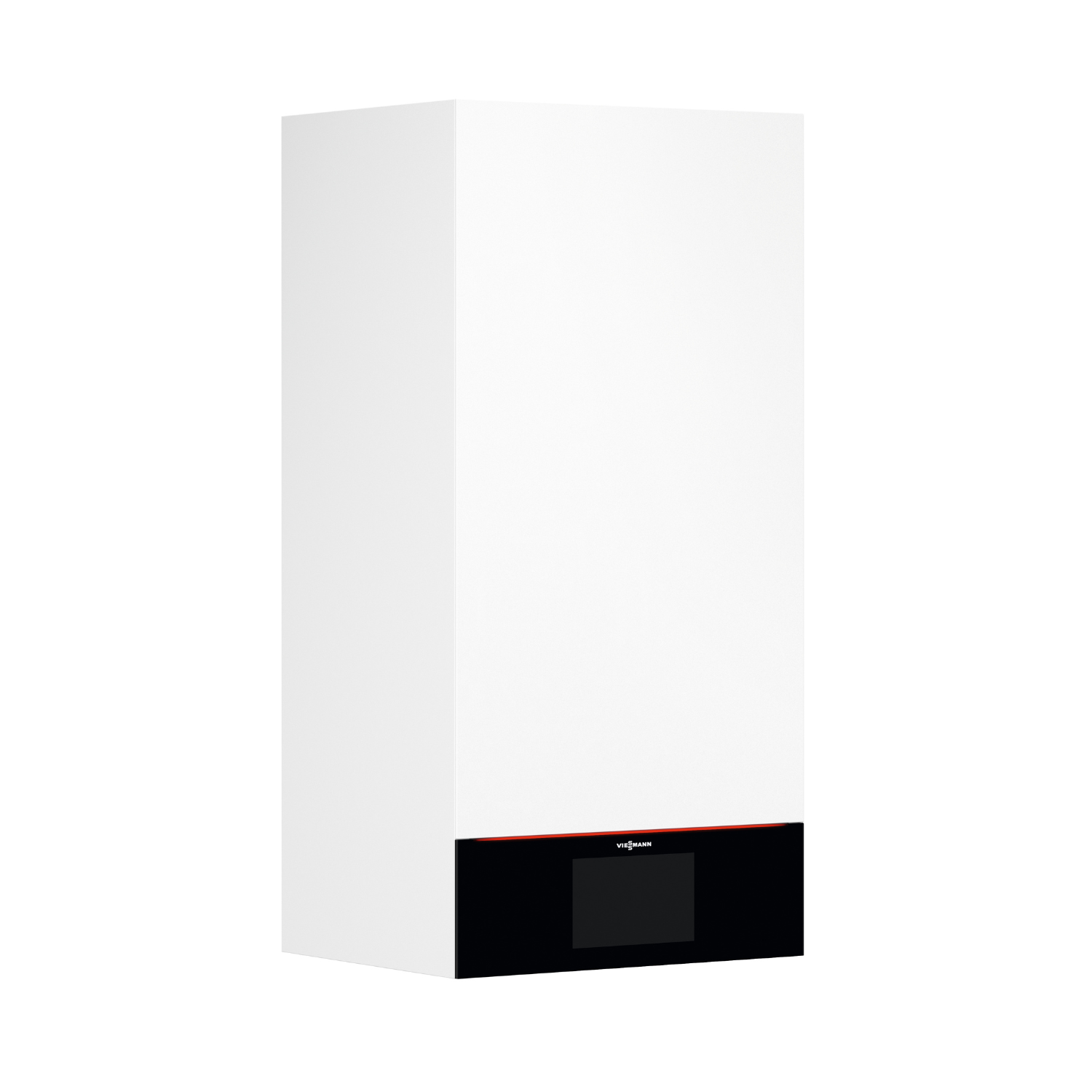

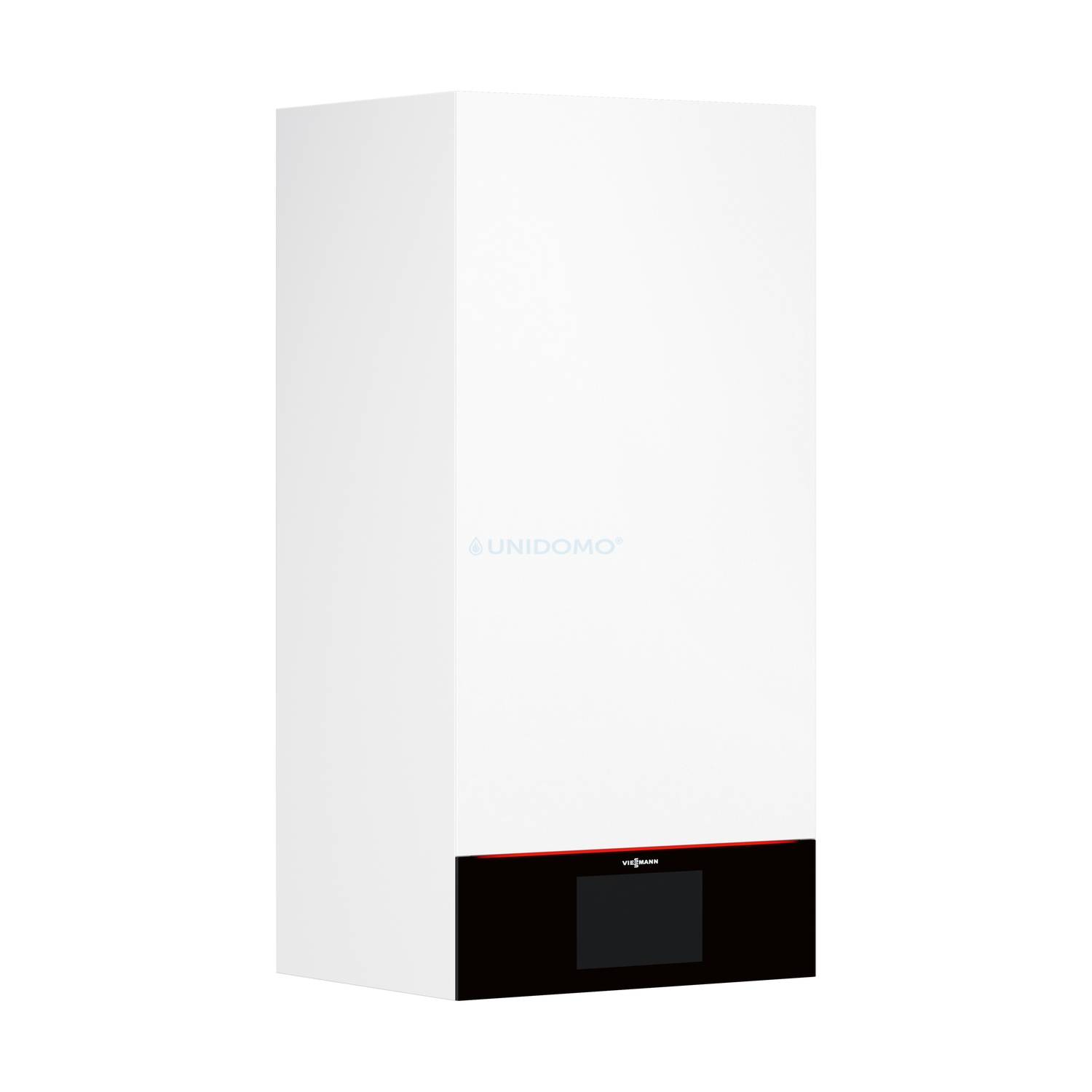

| Typ Inneneinheit | IDU-A |
| Systembauart | Luft/Wasser-Wärmepumpe in Monoblock-Bauweise |
| Betriebsarten | Heizen, aktives Kühlen, Trinkwassererwärmung |
| Max. Vorlauftemperatur | 70 °C (bei −10 °C Außentemperatur) |
| Regelung | Witterungsgeführte, digitale Wärmepumpen- und Heiz-/Kühlkreis-Regelung |
| Hydraulikkonzept | Hydro AutoControl für Mindestumlaufmenge und Abtauenergie |

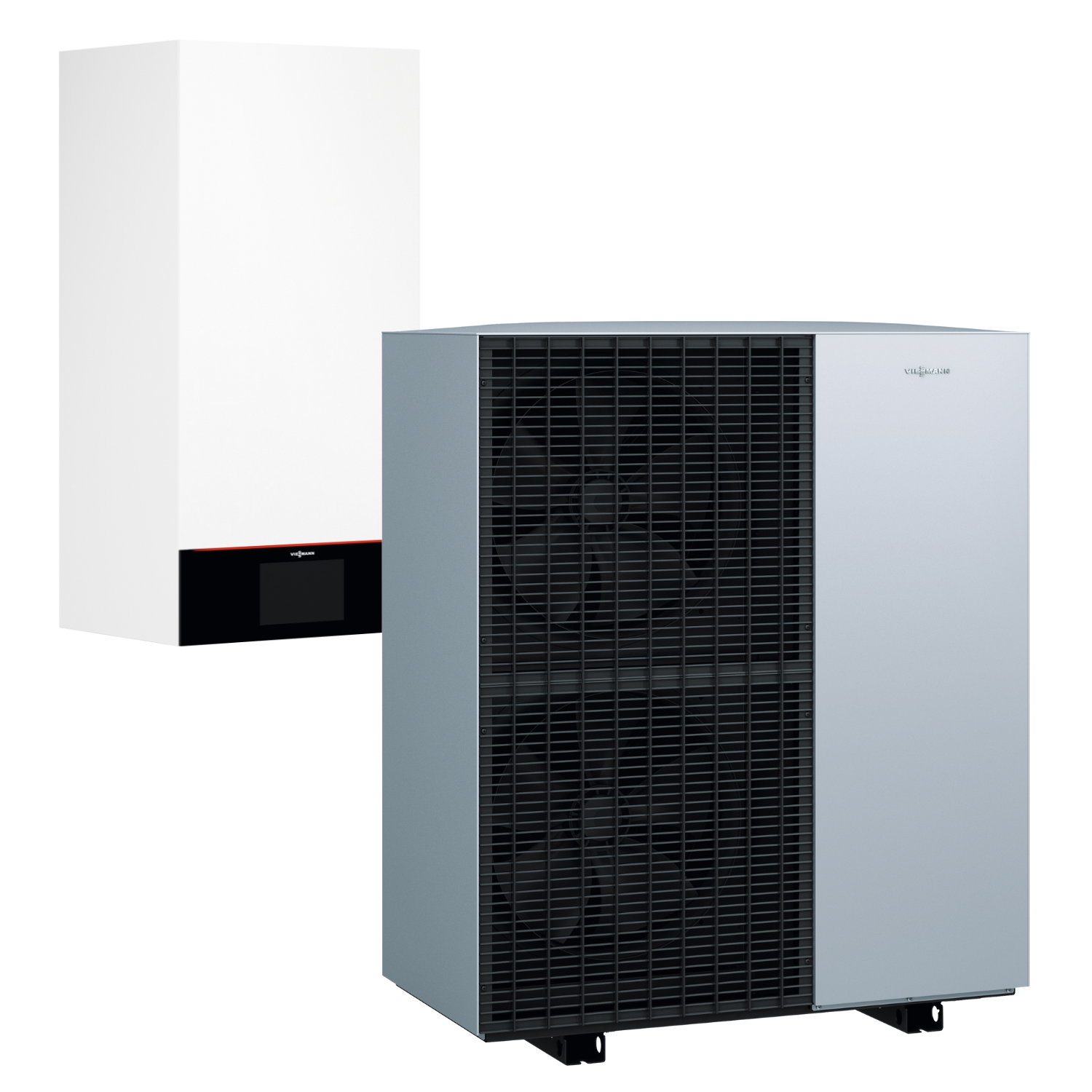

Außen- und Inneneinheit sind werkseitig aufeinander abgestimmt und enthalten bereits Pumpe, Abtaupuffer, Sicherheitsarmaturen und die zentrale Regelung – das reduziert Planungsaufwand und vereinfacht die Installation.
Leistungsdaten & COP/EER
| Betriebspunkt | Nenn-Wärme-/Kühlleistung | Elektr. Leistungsaufnahme | COP / EER |
| A2/W35 | 5.8 kW | 1,41 kW | COP 4,1 |
| A7/W35 | 7,4 kW | 1,42 kW | COP 5,2 |
| A−7/W35 | 9,7 kW | 3,23 kW | COP 3,0 |
| A35/W18 (Kühlen) | 9,5 kW | 2,1 kW | EER 4,5 |
Die Leistungskennwerte zeigen eine hohe Effizienz über alle relevanten Betriebspunkte – ein wichtiger Faktor für niedrige Stromverbräuche im Jahresverlauf.
Hydraulik, Einsatzgrenzen & Regelungsfunktionen
| Lufteintrittstemperatur Heizen | −20 bis 40 °C |
| Lufteintrittstemperatur Kühlen | 15 bis 45 °C |
| Max. Vorlauftemperatur | 70 °C |
| Zulässiger Betriebsdruck | 3 bar (0,3 MPa) |
| Max. externer Druckverlust RFH @ 1000 l/h | 600 mbar (60 kPa) |
| Heiz-/Kühlkreise | Für Anlagen mit bis zu 4 Heiz-/Kühlkreisen |
| Regelungsfunktionen | Zeitprogramme, Estrichtrocknung, Party-/Ferienprogramme, Sommersparbetrieb, variable Heizgrenze, EVU-Sperre, Smart-Grid, Notbetrieb |
Über das 7"-Farb-Touchdisplay sowie ViCare App und ViGuide lassen sich Betriebsarten, Temperaturen und Zeitprogramme komfortabel einstellen und überwachen.
Kältemittel & Umweltkennwerte
| Kältemittel | R290 (Propan), Sicherheitsgruppe A3 |
| Kältemittelfüllmenge | 2,0 kg |
| GWP (Global Warming Potential) | 0,02 |
| CO₂-Äquivalent | 0,00004 t |
Hinweis: Arbeiten am in der Außeneinheit integrierten Kältekreis sind aus Sicherheitsgründen ausschließlich von qualifiziertem Fachpersonal durchzuführen.
Elektrische Werte
| Nennspannung Verdichter (Außeneinheit) | 3/N/PE 400 V, 50 Hz; Anlaufstrom < 10 A |
| Nennspannung Regelung (Inneneinheit) | 1/N/PE 230 V, 50 Hz; Absicherung intern T 6,3 A |
| Sekundärpumpe A1 (PWM) | Elektr. Leistungsaufnahme 60 W; Energieeffizienzindex EEI 0,2 |
| Sekundärpumpe A2 (PWM) | – |
| Weitere Versorgungsmöglichkeiten | 1/N/PE 230 V oder 3/N/PE 400 V (systemseitig); integrierter Heizwasser-Durchlauferhitzer 8 kW |
Die elektrische Auslegung ermöglicht die Einbindung in gängige Hausinstallationen und bietet Reserven für den Zusatzheizbetrieb.
Schall, Abmessungen & Anschlüsse
| Schallleistungspegel Außen / Innen | 53 dB / 40 dB |
| Außeneinheit (L × B × H) | 600 × 1144 × 1382 mm; 197 kg |
| Inneneinheit (L × B × H) | 360 × 450 × 920 mm; 47 kg |
| Heizwasservorlauf / -rücklauf | CU 28 × 1 oder G 1 1/4 |
| Vorlauf Speicher-Wassererwärmer | CU 22 × 1 oder G 1 |
| Rücklauf Speicher-Wassererwärmer | CU 22 × 1 oder G 1 |
Das Advanced Acoustics Design+ (AAD+) reduziert Schallemissionen der Außeneinheit und erleichtert die Aufstellung in dicht bebauten Wohngebieten.
ErP & jahreszeitbedingte Raumheizungs-Energieeffizienz
| Profil / Klasse | ηs Raumheizung | Wärmenennleistung | Jährlicher Energieverbrauch |
| A+++ – Raumheizung | 199 % | 10 kW | 4000 kWh |
| A+++ – Raumheizung | 156 % | 9 kW | 4870 kWh |
| weitere ErP-Angabe | 160 % | 8 kW | 5126 kWh |
| weitere ErP-Angabe | 127 % | 8 kW | 6050 kWh |
| weitere ErP-Angabe | 239 % | 5 kW | 1165 kWh |
| weitere ErP-Angabe | 168 % | 5 kW | 1454 kWh |
| Verbund (Heizung) | Energieeffizienz Verbund 147 % | Temperaturregler Klasse II; Beitrag 2 % | Energieeffizienzklasse Verbund: A++ |
Die hohen ηs-Werte und die Einstufung in die Spitzenklassen des ErP-Labels sind ein starkes Argument bei Beratung, Förderung und Modernisierungsprojekten.
Lieferumfang
- ODU 150-A AWMOF-151.A1.10-400-V002 (Pos. 0010, 7988251)
- IDU-A AWMIW.A1.19-V052 (Pos. 0020, 7974983)
- TU-Set Vitocal 150-A (Pos. 0030, 7055258)
- Beipack Elektrik ODU (Pos. 0040, 7977285)
Alle Komponenten sind aufeinander abgestimmt, sodass Installation, hydraulische Einbindung und Inbetriebnahme effizient umgesetzt werden können.
Vorteile auf einen Blick
- Antifreeze-Ausführung mit Ventilatorringheizung und Begleitheizung für hohe Betriebssicherheit im Winter
- Hervorragende Effizienzwerte mit COP bis 5,2 (A7/W35) und EER 4,5 im Kühlbetrieb
- Natürliches Kältemittel R290 mit sehr geringem GWP und minimalem CO₂-Äquivalent
- Hohe Vorlauftemperaturen bis 70 °C, ideal für Modernisierung mit bestehenden Heizkörpern
- Leiser Betrieb durch Advanced acoustics design+ (AAD+)
- Komfortable, smarte Regelung mit 7"-Touchdisplay, ViCare App und ViGuide
Fazit: Mit der Vitocal 150-A Antifreeze 9,7 kW erhalten Betreiber eine leistungsstarke, zukunftssichere Wärmepumpe mit hoher Effizienz, zuverlässiger Wintertauglichkeit und moderner Konnektivität für anspruchsvolle Heiz- und Kühllösungen.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
