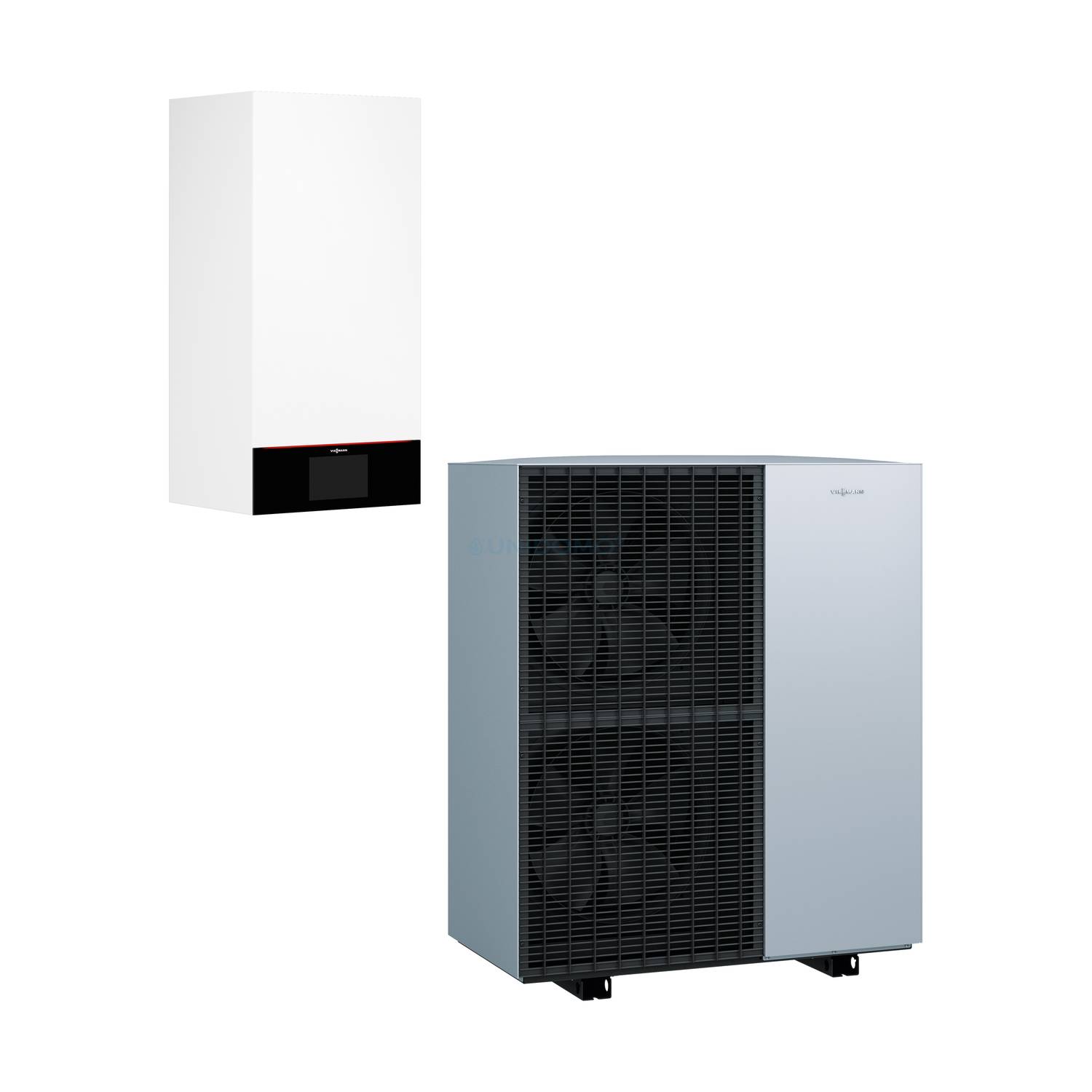

Viessmann Vitocal 150-A A13 400V Antifreeze Variante mit 11,1 kW Luft/Wasser-Wärmepumpe
Artikelnummer:
EAN:
SKU:
Z032202
246338
Lieferzeit:
EEK:
Versandkosten:
Versandkostenfrei innerhalb DE
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Viessmann Vitocal 150-A A13 V105 – 11,1 kW Luft/Wasser-Wärmepumpe mit Antifreeze-Funktion
Die Viessmann Vitocal 150-A A13 V105 ist eine leistungsstarke Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Mit einer Nenn-Wärmeleistung von 11,1 kW bei A-7/W35 und einer Vorlauftemperatur von bis zu 70 °C eignet sich dieses Gerät sowohl für energieeffiziente Neubauten als auch für anspruchsvolle Modernisierungsprojekte mit höheren Systemtemperaturen.
Der Einsatz des natürlichen Kältemittels R290 (Propan) mit einem GWP von nur 0,02 sowie die hohe Effizienz mit jahreszeitbedingten Raumheizungs-Energieeffizienzen von bis zu 194 % (ErP A+++) machen diese Wärmepumpe zu einer zukunftssicheren Lösung. Dank Invertertechnologie, Advanced acoustics design+ und intelligenter Regelung über Hydro AutoControl arbeitet das System effizient, leise und komfortabel im täglichen Betrieb.
Wesentliche Vorteile der Vitocal 150-A A13 V105
- Modulierende Monoblock-Luft/Wasser-Wärmepumpe für Heizen, Kühlen und Trinkwassererwärmung
- Hohe Effizienz durch DC-Inverter-Technologie und optimierten Volumenstrom (Hydro AutoControl)
- Vorlauftemperaturen bis 70 °C bei -10 °C Außentemperatur – ideal für Neubau und Modernisierung
- Natürliches Kältemittel R290 mit sehr niedrigem Treibhauspotenzial (GWP 0,02)

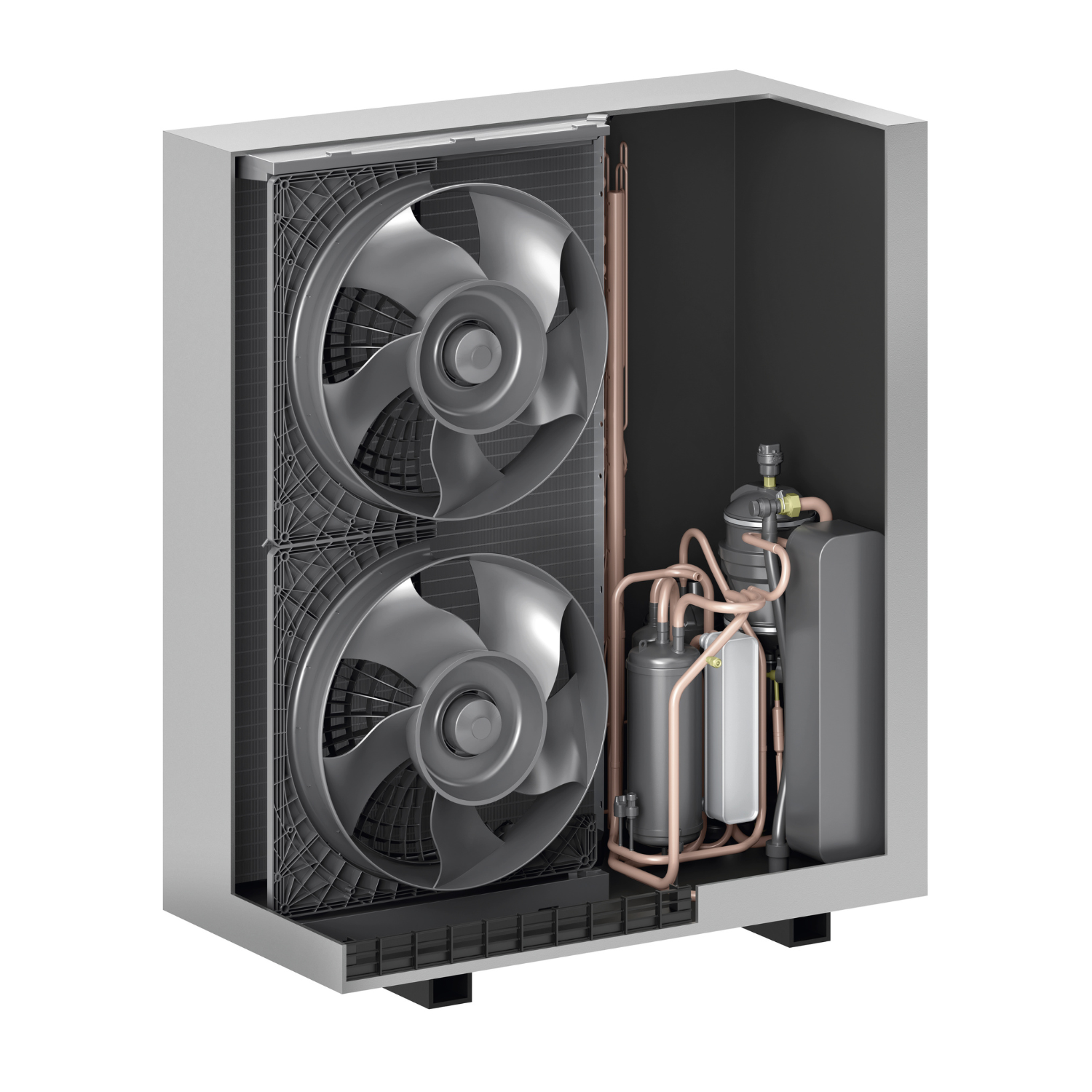

- Leiser Betrieb durch Advanced acoustics design+ und schwingungsarmen Doppelrollkolben-Verdichter
- Komfortable Bedienung über 7"-Touchdisplay, ViCare App und ViGuide
- Antifreeze-Variante mit integrierter Ventilatorringheizung und Begleitheizung in der Kondenswasserwanne
Heiz- und Kühlleistung – COP & EER
Die nachfolgende Übersicht zeigt die Nenn-Wärmeleistungen, elektrischen Leistungsaufnahmen und Effizienzkennwerte (COP/EER) an den wichtigsten Betriebspunkten.
| Betriebspunkt | Nenn-Wärmeleistung / Kühlleistung | Elektr. Leistungsaufnahme | Leistungszahl (COP / EER) |
| A2/W35 | 6,7 kW | 1,76 kW | COP 3,8 |
| A7/W35 | 8,1 kW | 1,59 kW | COP 5,1 |
| A-7/W35 | 11,1 kW | 3,96 kW | COP 2,8 |
| A35/W18 (Kühlbetrieb) | 11,2 kW | 2,7 kW | EER 4,1 |
Betriebsbereiche für Lufttemperatur
Die Vitocal 150-A A13 V105 ist für den ganzjährigen Heiz- und Kühlbetrieb ausgelegt und deckt einen breiten Lufttemperaturbereich ab.
| Lufteintrittstemperatur Heizbetrieb – min. | -20 °C |
| Lufteintrittstemperatur Heizbetrieb – max. | 40 °C |
| Lufteintrittstemperatur Kühlbetrieb – min. | 15 °C |
| Lufteintrittstemperatur Kühlbetrieb – max. | 45 °C |
Hydraulik, Betriebsdruck und Vorlauftemperaturen
Die integrierte Hydro AutoControl Hydraulik sorgt für stabile Betriebsbedingungen und eine sichere Abtauenergie-Bereitstellung.
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 600 mbar / 60 kPa |
| Max. Vorlauftemperatur | 70 °C |
| Zulässiger Betriebsdruck | 3 bar / 0,3 MPa |
Elektrische Daten – Außen- und Inneneinheit
Die elektrische Auslegung ermöglicht den Einsatz in dreiphasigen 400 V-Netzen für den Verdichter und einer getrennten Versorgung der Regelung.
| Außeneinheit | |
| Nennspannung Verdichter | 3/N/PE 400 V / 50 Hz |
| Anlaufstrom Verdichter | < 10 A |
| Inneneinheit | |
| Nennspannung Regelung | 1/N/PE 230 V / 50 Hz |
| Absicherung intern | T 6,3 A |
| Elektr. Leistungsaufnahme Sekundärpumpe A1 (PWM) | 60 W |
| Energieeffizienzindex (EEI) Sekundärpumpe A1 | 0,2 |
| Elektr. Leistungsaufnahme Sekundärpumpe A2 (PWM) | - |
| Energieeffizienzindex (EEI) Sekundärpumpe A2 | - |
| Nennspannung Zusatzheizung | 1/N/PE 230 V / 50 Hz oder 3/N/PE 400 V / 50 Hz |
| Heizleistung integrierter Heizwasser-Durchlauferhitzer | 8 kW |
Kältemittel, GWP und CO₂-Äquivalent
Die Vitocal 150-A A13 V105 arbeitet mit dem natürlichen Kältemittel Propan (R290) mit sehr niedrigem Treibhauspotenzial.
| Kältemittel | R290 |
| Kältemittelfüllmenge | 2,0 kg |
| Treibhauspotenzial (GWP) | 0,02 |
| CO₂-Äquivalent | 0,00004 t |
Abmessungen, Gewicht und Anschlüsse
Außen- und Inneneinheit sind kompakt konstruiert und für die Wand- bzw. Bodenmontage vorbereitet.

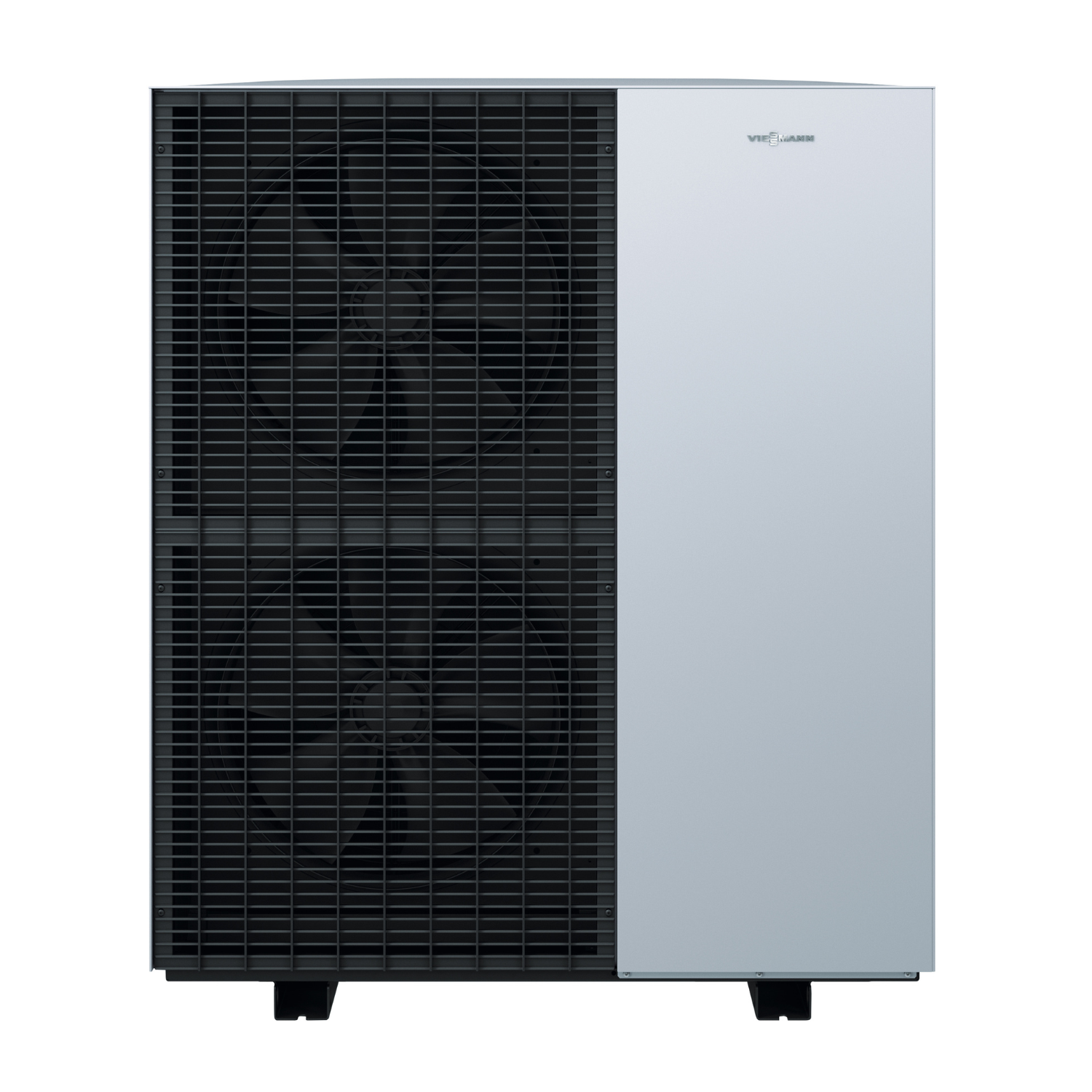

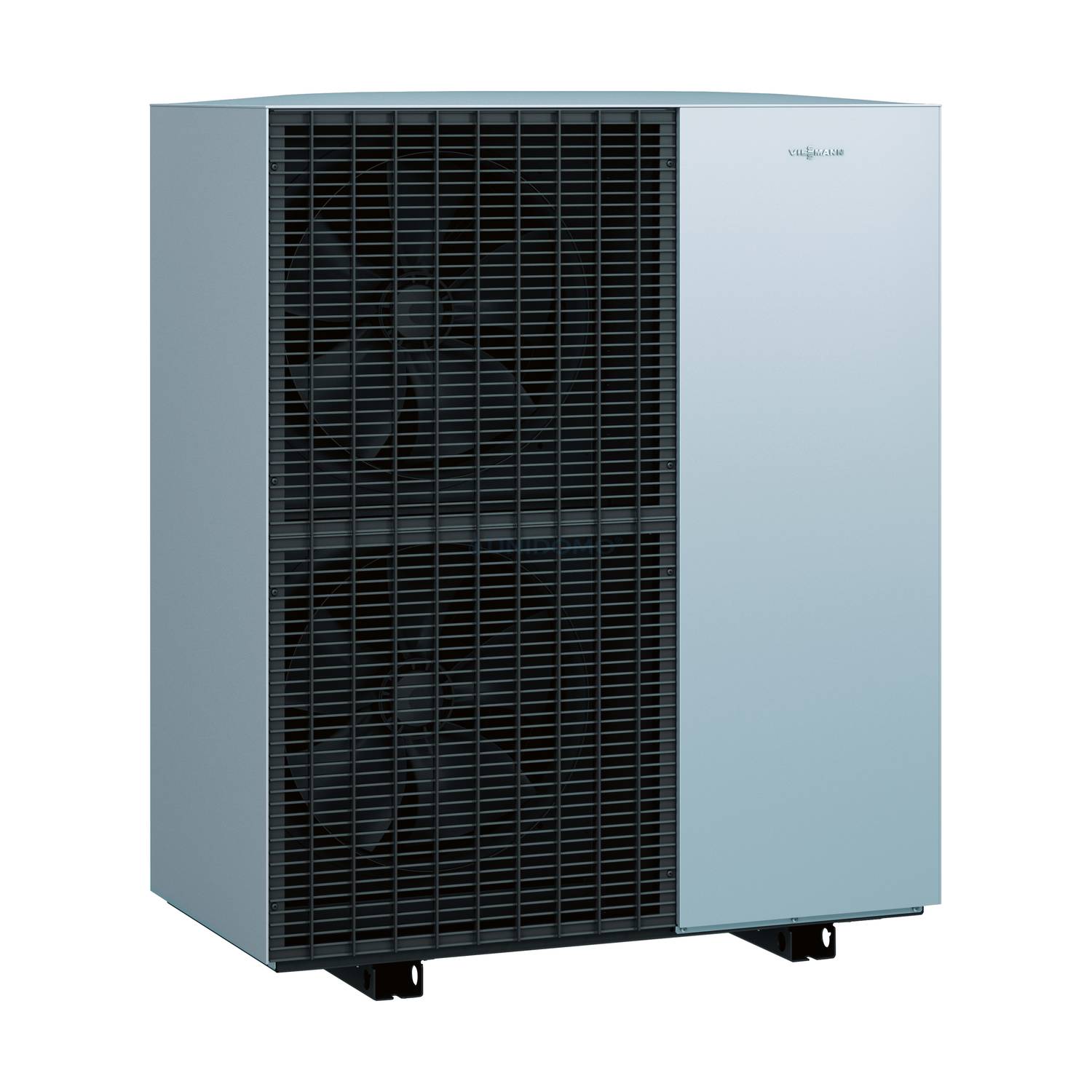

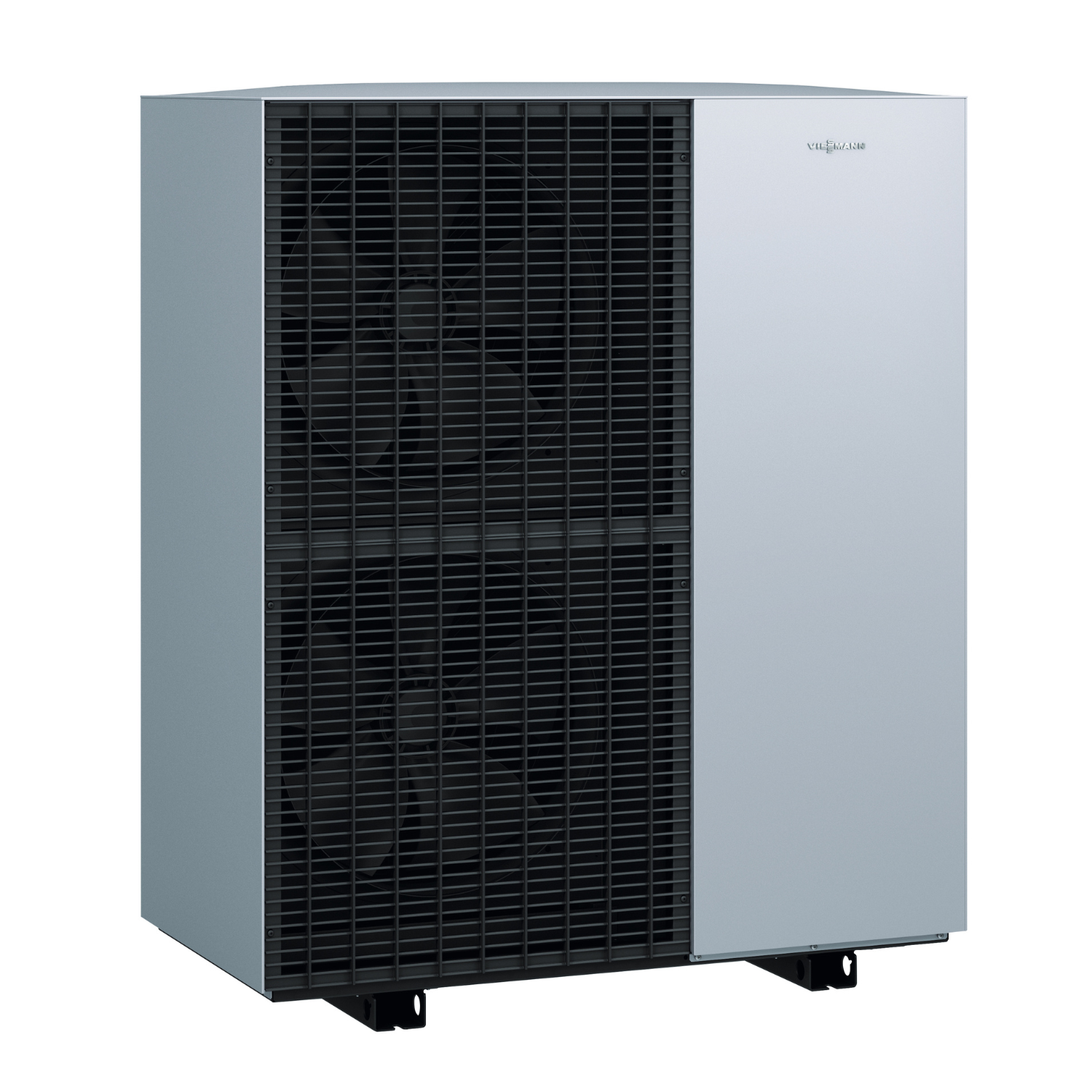

| Außeneinheit | |
| Länge | 600 mm |
| Breite | 1144 mm |
| Höhe | 1382 mm |
| Gewicht | 197 kg |

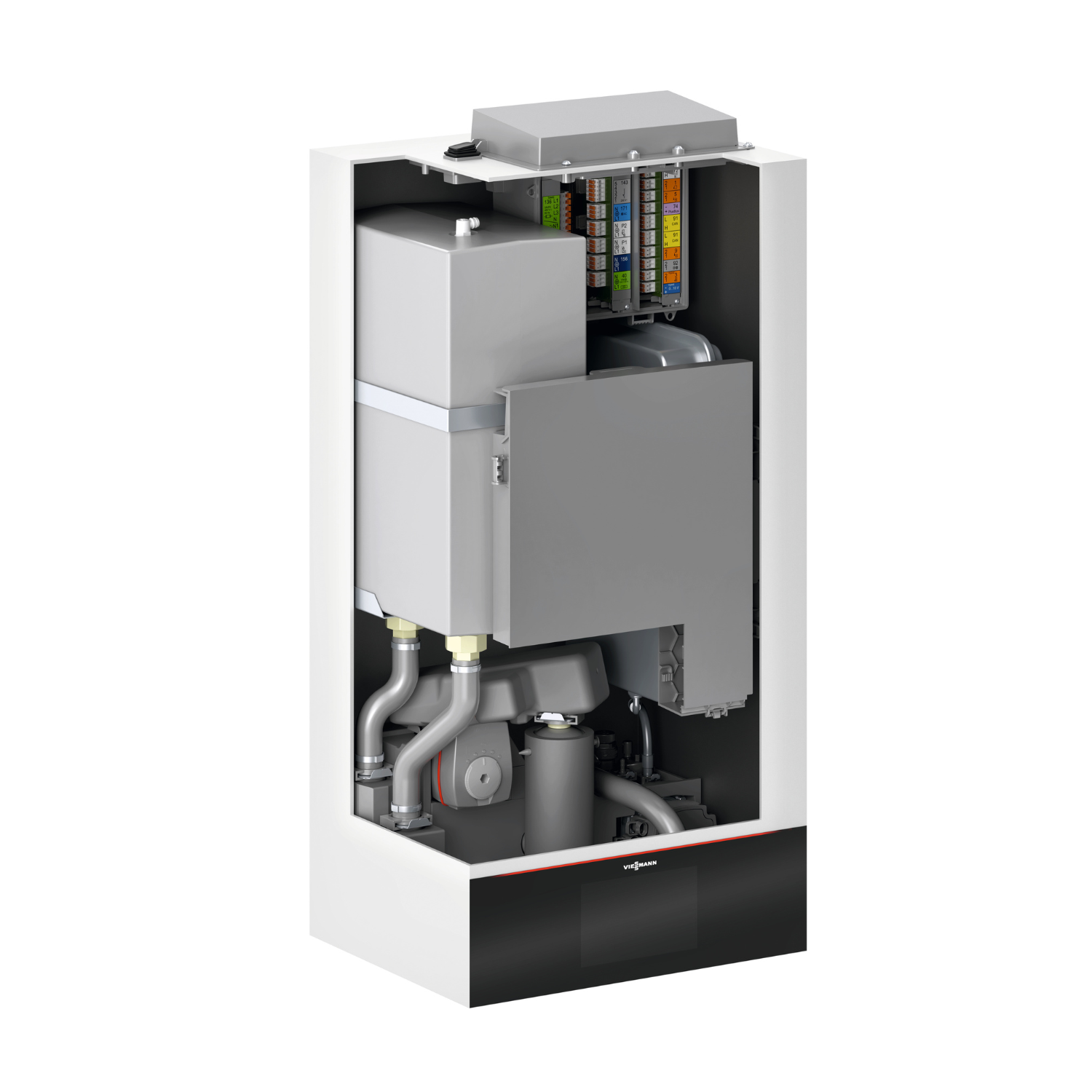

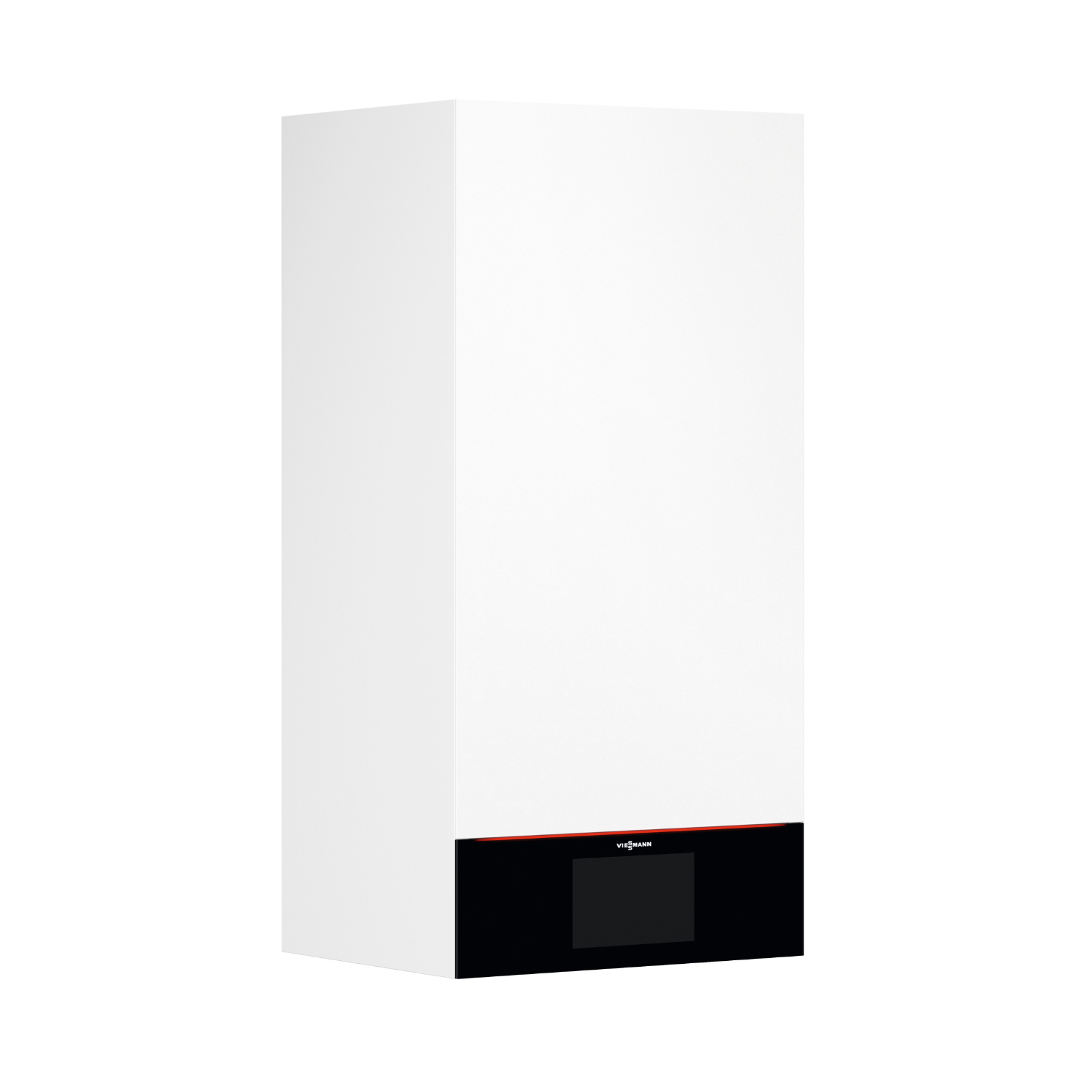

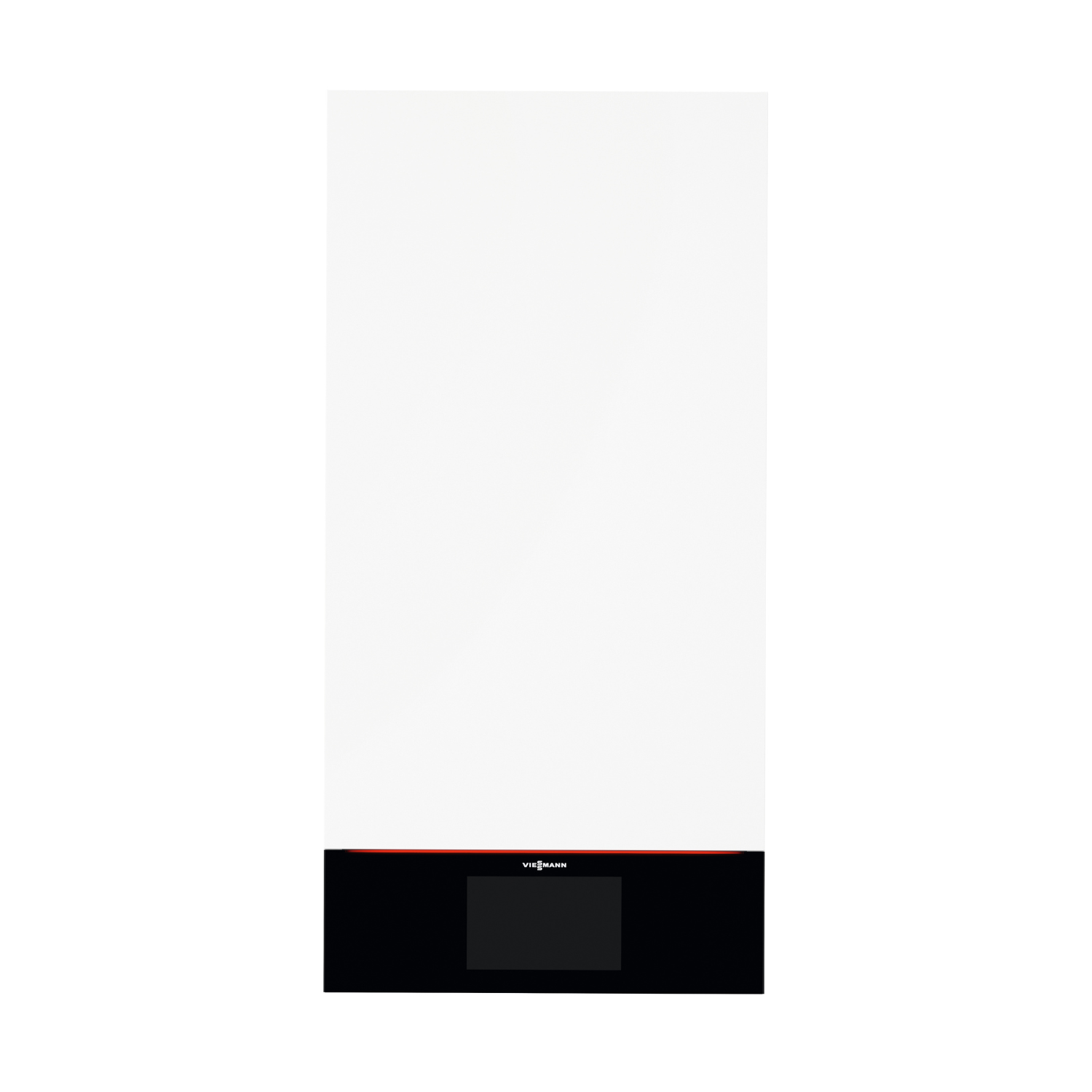

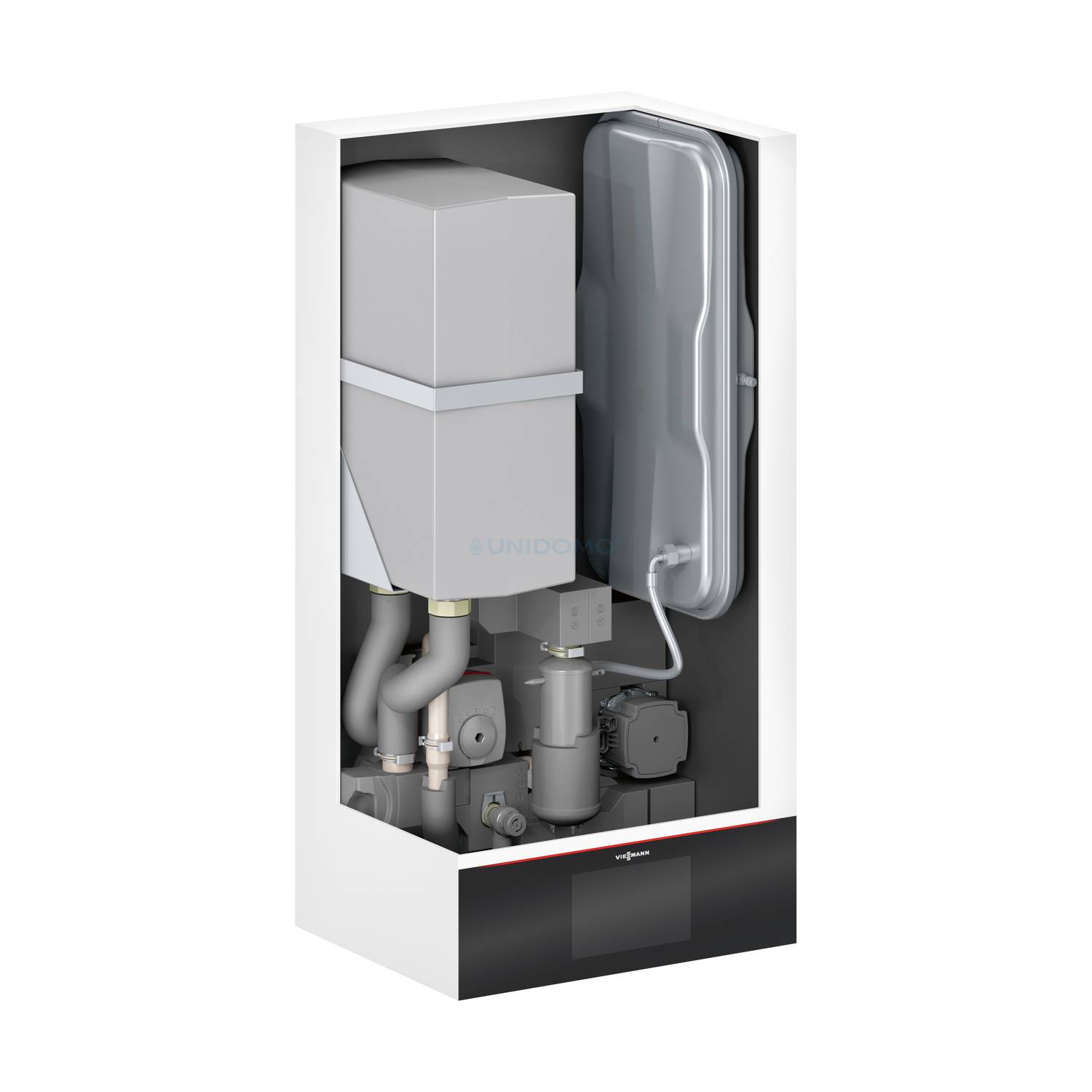

| Inneneinheit | |
| Länge | 360 mm |
| Breite | 450 mm |
| Höhe | 920 mm |
| Gewicht | 47 kg |
| Hydraulische Anschlüsse | |
| Heizwasservorlauf | CU 28 x 1 oder G 1 1/4 |
| Heizwasserrücklauf | CU 28 x 1 oder G 1 1/4 |
| Vorlauf Speicher-Wassererwärmer | CU 22 x 1 oder G 1 |
| Rücklauf Speicher-Wassererwärmer | CU 22 x 1 oder G 1 |
ErP-Energieeffizienz (Raumheizung)
Die unten stehenden Kennwerte zeigen die jahreszeitbedingten Raumheizungs-Energieeffizienzen (ηs), die zugehörigen Wärmenennleistungen und jährlichen Energieverbräuche für verschiedene Auslegungsbedingungen.
| ErP-Energieeffizienzklasse | Jahreszeitbedingte Raumheizungs-Energieeffizienz | Wärmenennleistung | Jährlicher Energieverbrauch |
| A+++ | 194 % | 12 kW | 5209 kWh |
| A+++ | 155 % | 12 kW | 6329 kWh |
| - | 144 % | 11 kW | 7252 kWh |
| - | 118 % | 10 kW | 8407 kWh |
| - | 239 % | 7 kW | 1518 kWh |
| - | 173 % | 7 kW | 2007 kWh |
Schallleistung und Temperaturregler
Dank Advanced acoustics design+ arbeitet die Vitocal 150-A A13 V105 im Innen- und Außenbereich besonders ruhig und erfüllt hohe Komfortanforderungen.
| Schallleistungspegel Außen | 54 dB |
| Schallleistungspegel Innen | 40 dB |
| Temperaturregler Klasse | II |
| Beitrag Raumheizungs-Energieeffizienz | 2 % |
| Energieeffizienz Verbund (Heizung) | 143 % |
| Energieeffizienzklasse Verbund (Heizung) | A++ |
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
