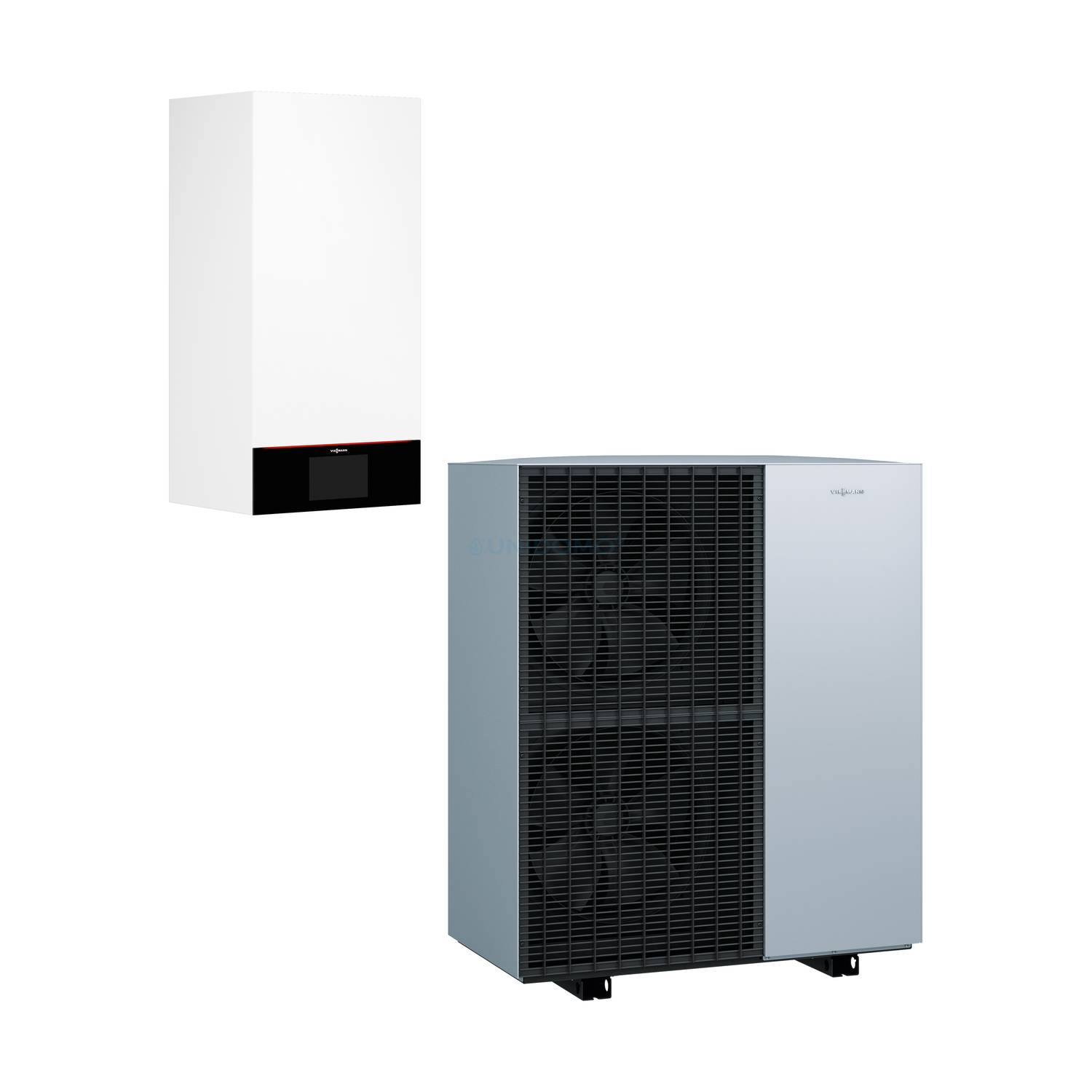

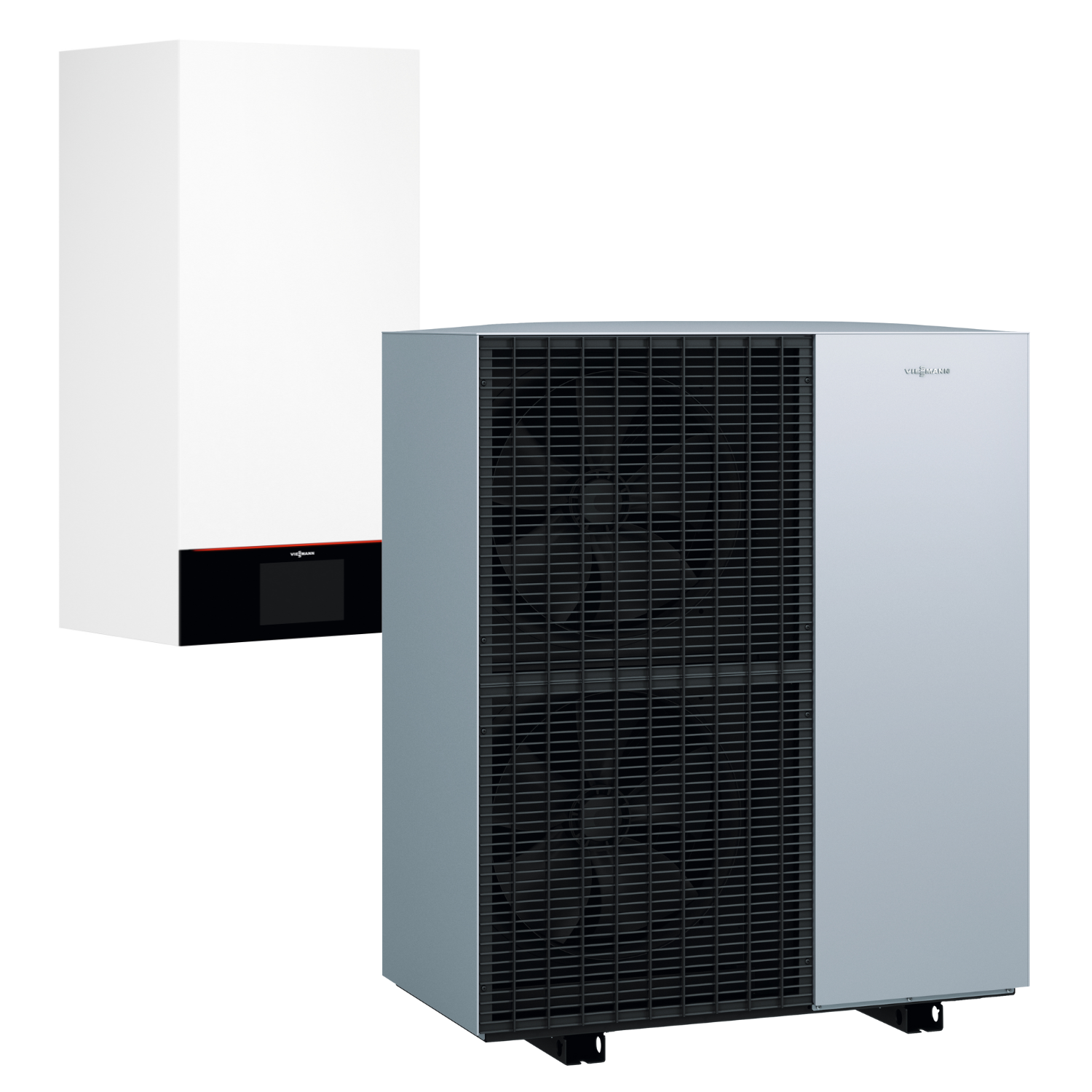

Viessmann Vitocal 150-A A10 V105 230 V Antifreeze 9,7 kW Luft/Wasser-Wärmepumpe
Artikelnummer:
EAN:
SKU:
Z032198
246336
Lieferzeit:
EEK:
Versandkosten:
Versandkostenfrei innerhalb DE
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Viessmann Vitocal 150-A A10 V105 – 9,7 kW Antifreeze Luft/Wasser-Wärmepumpe mit 230 V

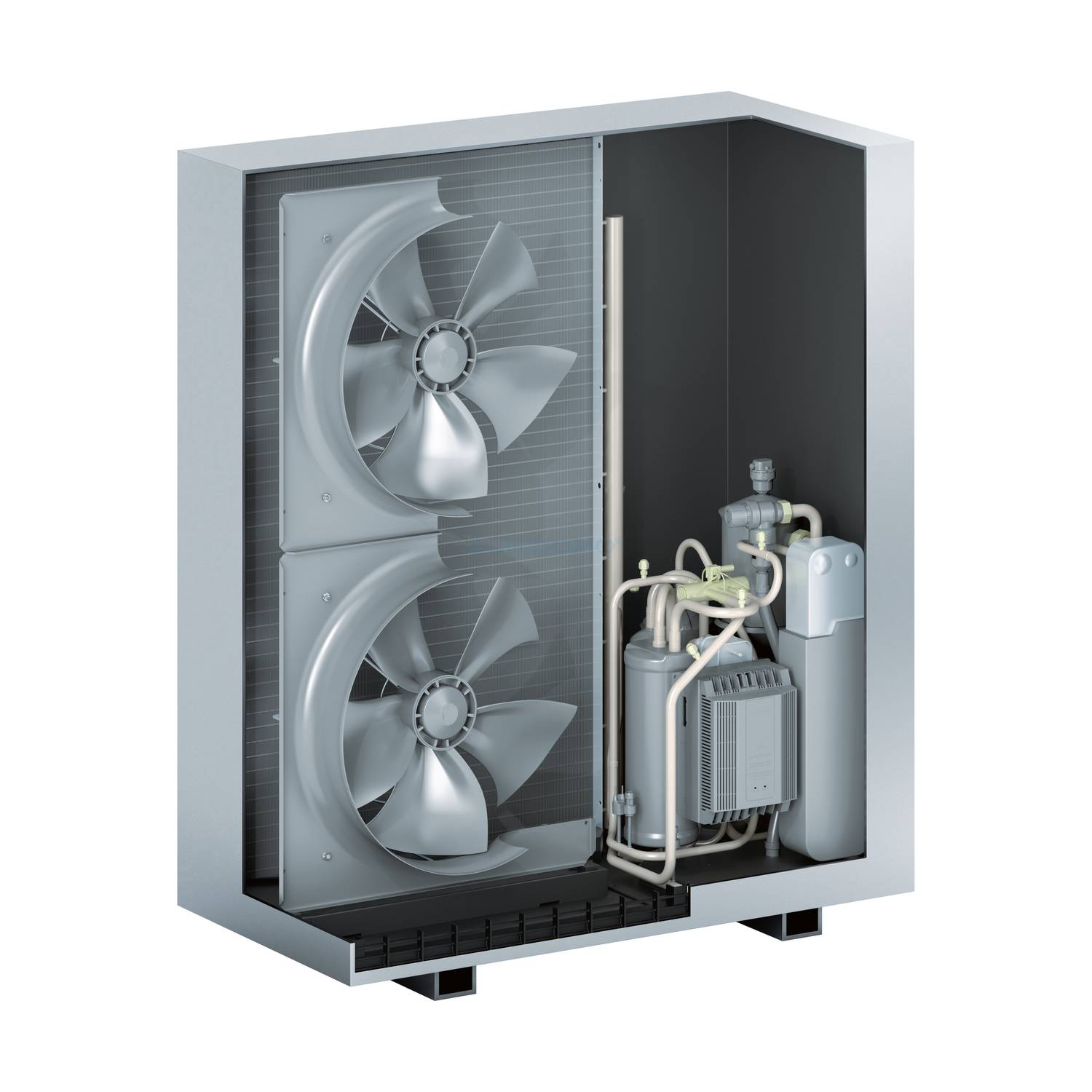

Die Viessmann Vitocal 150-A A10 V105 ist eine modulierende 9,7 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, aktives Kühlen und Trinkwassererwärmung. Dank leistungsregelnder DC-Invertertechnik passt sie ihre Leistung stufenlos an den aktuellen Wärmebedarf an und arbeitet dadurch besonders effizient im Teillastbetrieb – optimal für anspruchsvolle Einfamilienhäuser im Neubau und in der Modernisierung. Die Antifreeze-Ausführung mit integrierter Ventilatorringheizung und Begleitheizung in der Kondenswasserwanne erhöht die Betriebssicherheit bei tiefen Außentemperaturen.
Mit einem sehr guten COP 5,0 (A7/W35), hohen raumheizungsbezogenen Effizienzwerten ηs nach ErP und dem natürlichen Kältemittel R290 kombiniert diese Wärmepumpe niedrige Betriebskosten mit einem zukunftssicheren Umweltprofil. Das äußerst geringe CO₂-Äquivalent und die ausgezeichneten ErP-Klassen A+++ / A++ unterstreichen die hohe Effizienz. Über ViCare, ViGuide und Smart-Grid-Funktionen lässt sich das System komfortabel bedienen, optimieren und in moderne Energiemanagementkonzepte einbinden.
Technische Kerndaten
| Baugröße / Variante | 10 / V105 |
| Systemtyp | Luft/Wasser-Wärmepumpe in Monoblock-Bauweise |

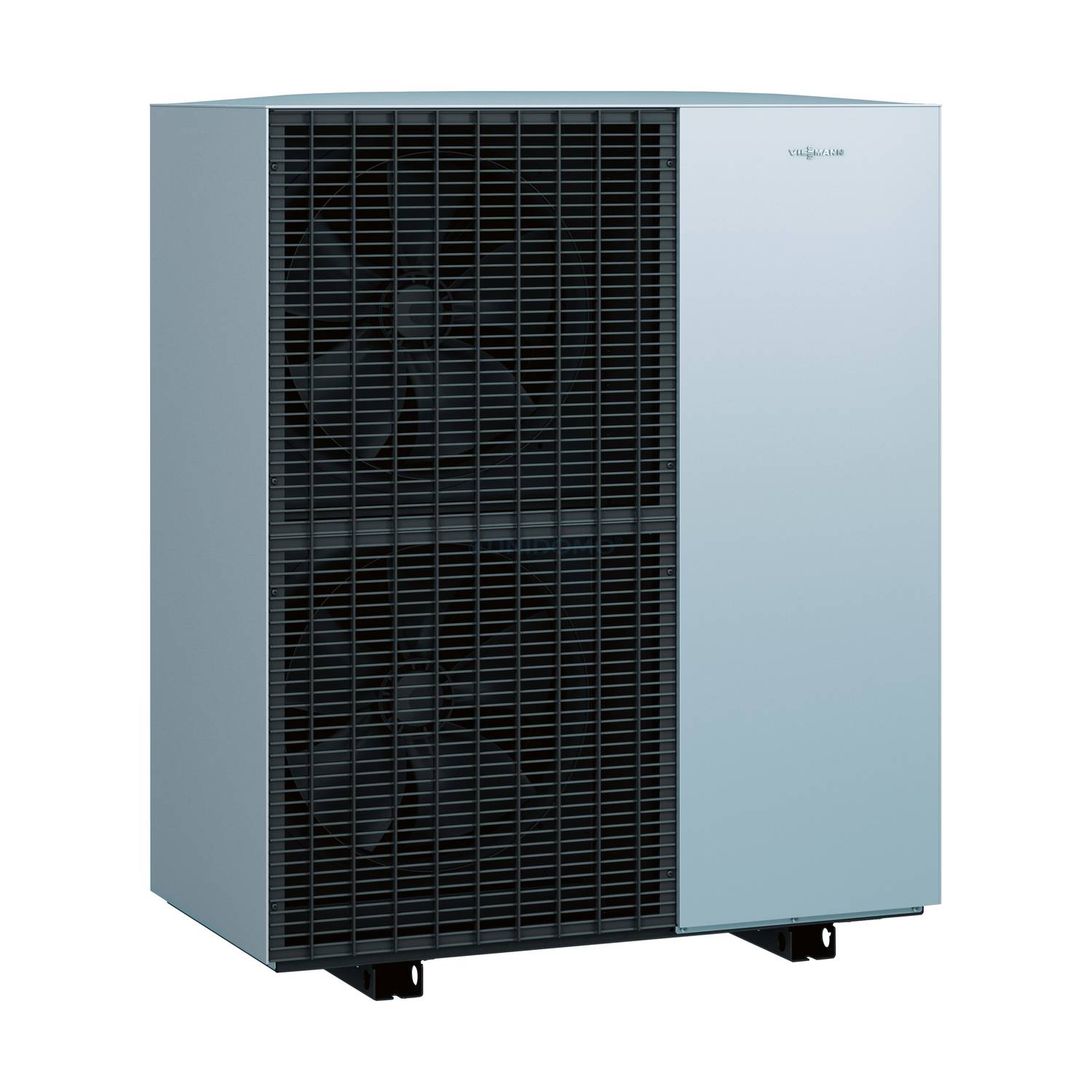

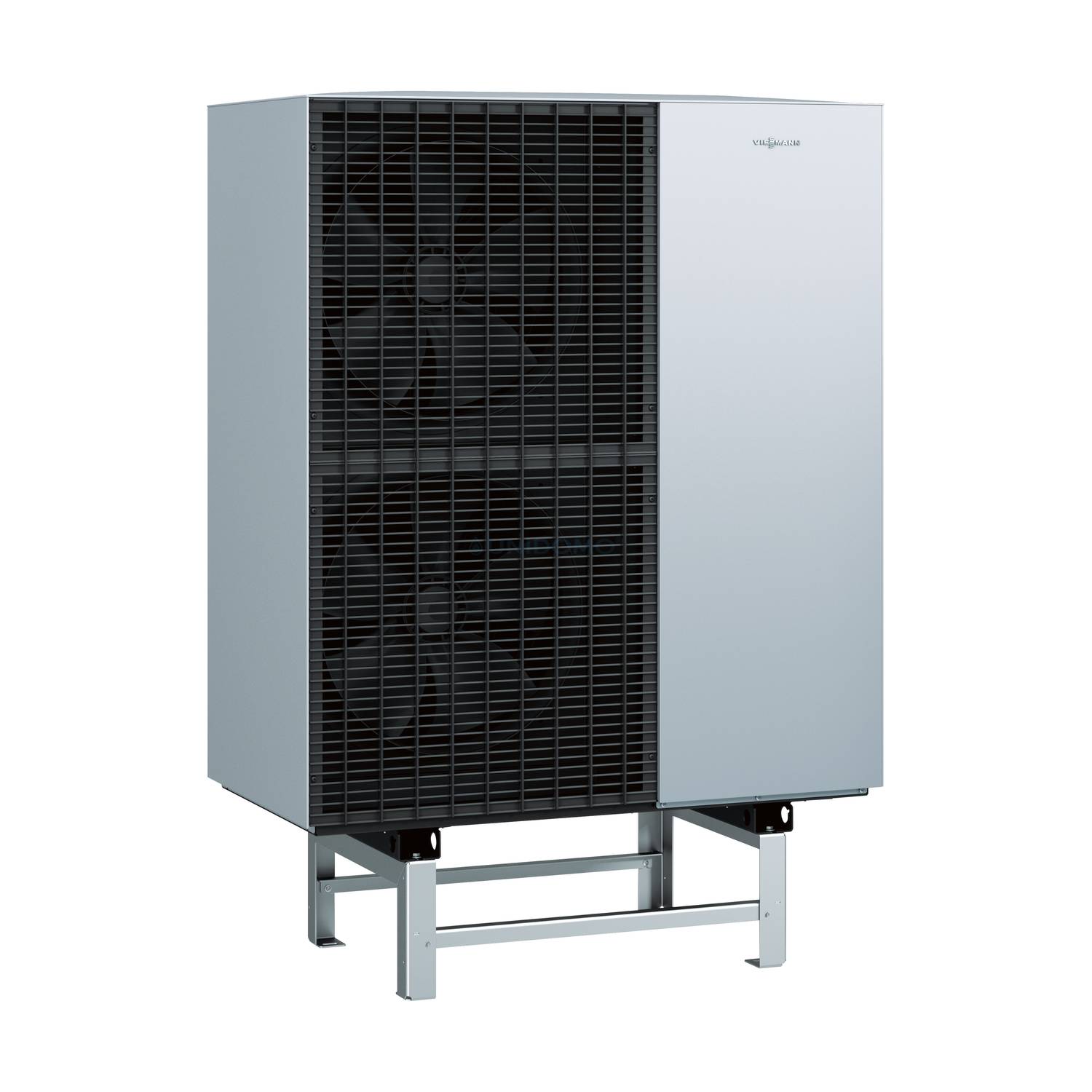

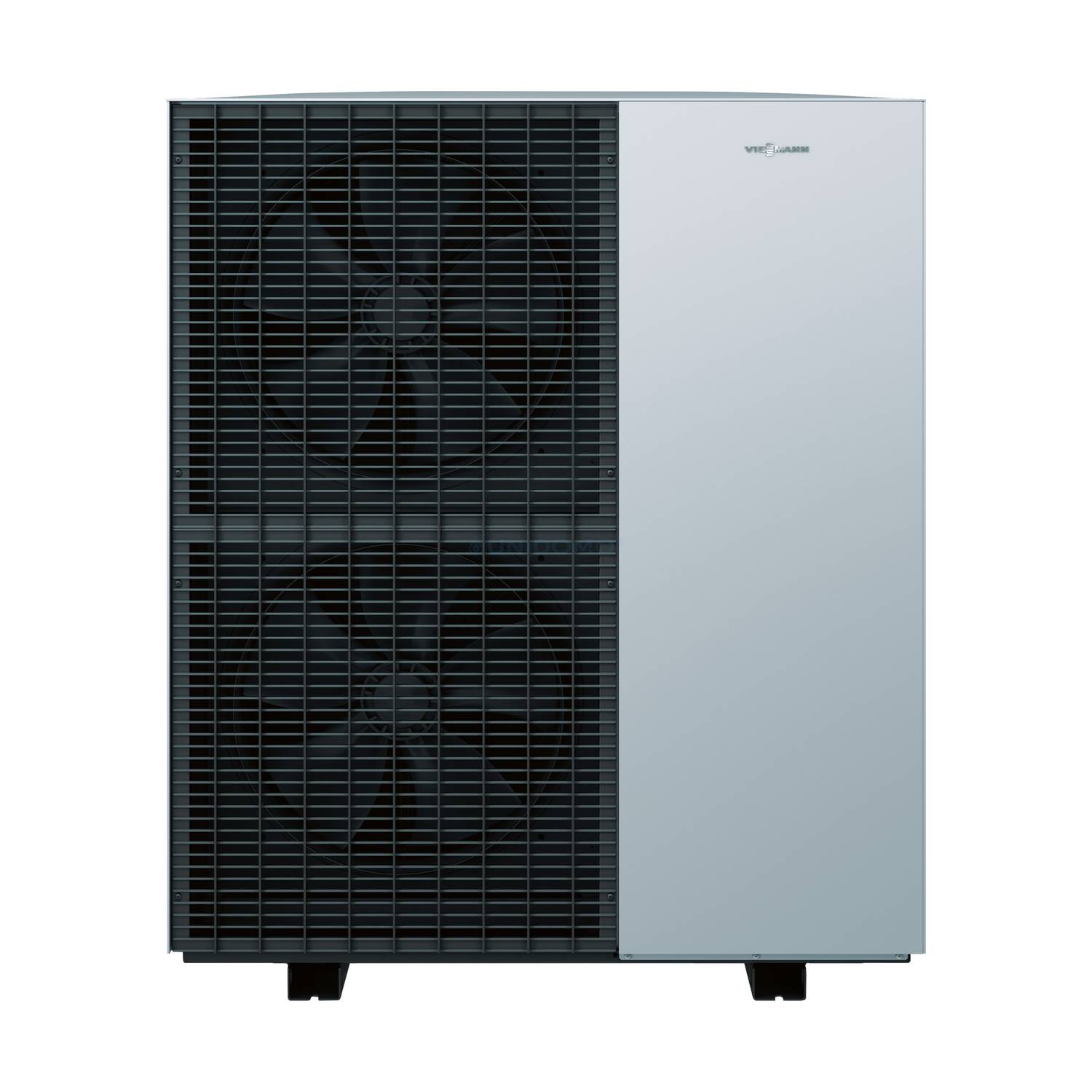

| Außeneinheit | ODU 150-A AWMOF-151.A1.10-230V-V002 |

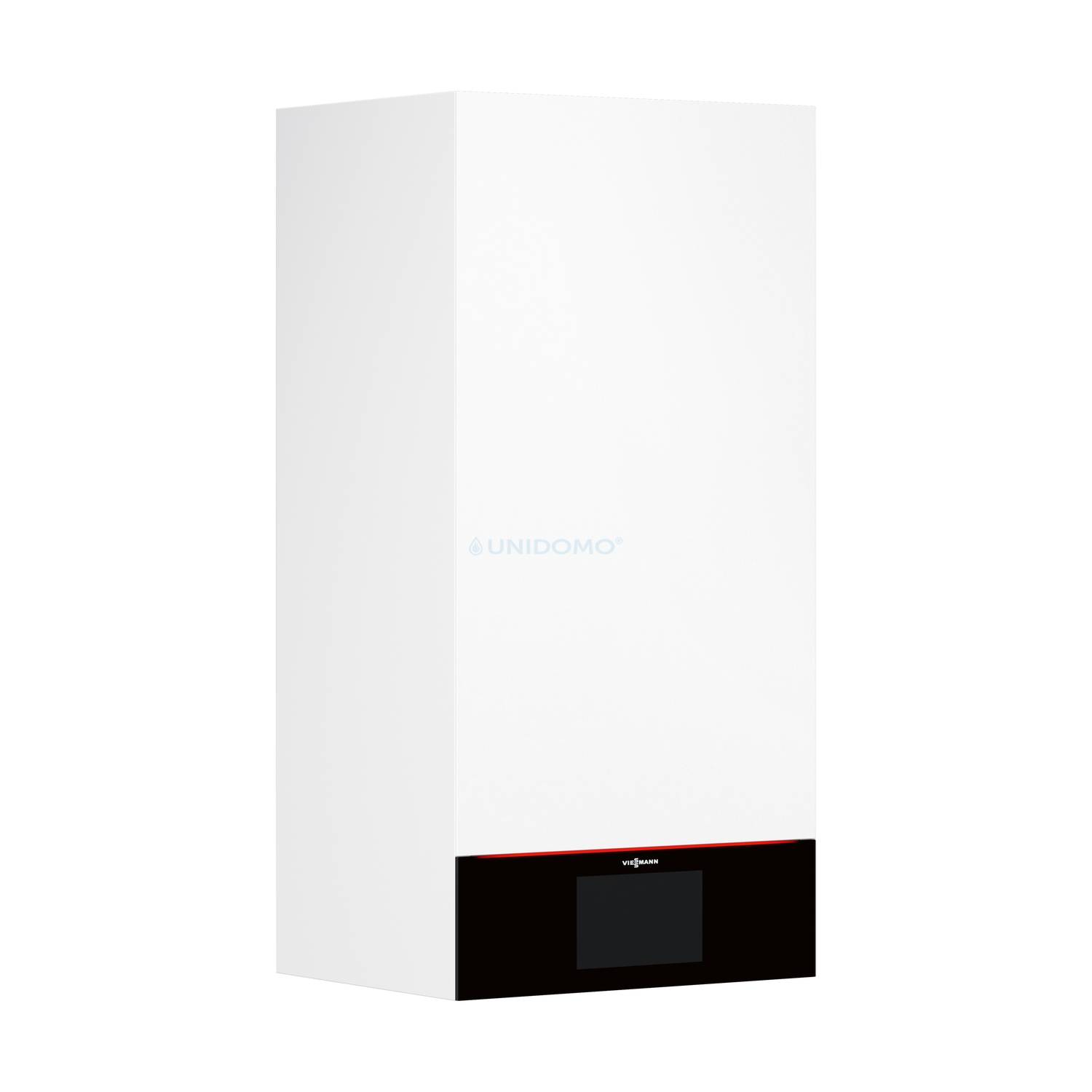

| Inneneinheit | IDU-A |
| Betriebsarten | Heizen, aktives Kühlen, Trinkwassererwärmung |
| Max. Vorlauftemperatur | 70 °C (bei −10 °C Außentemperatur) |

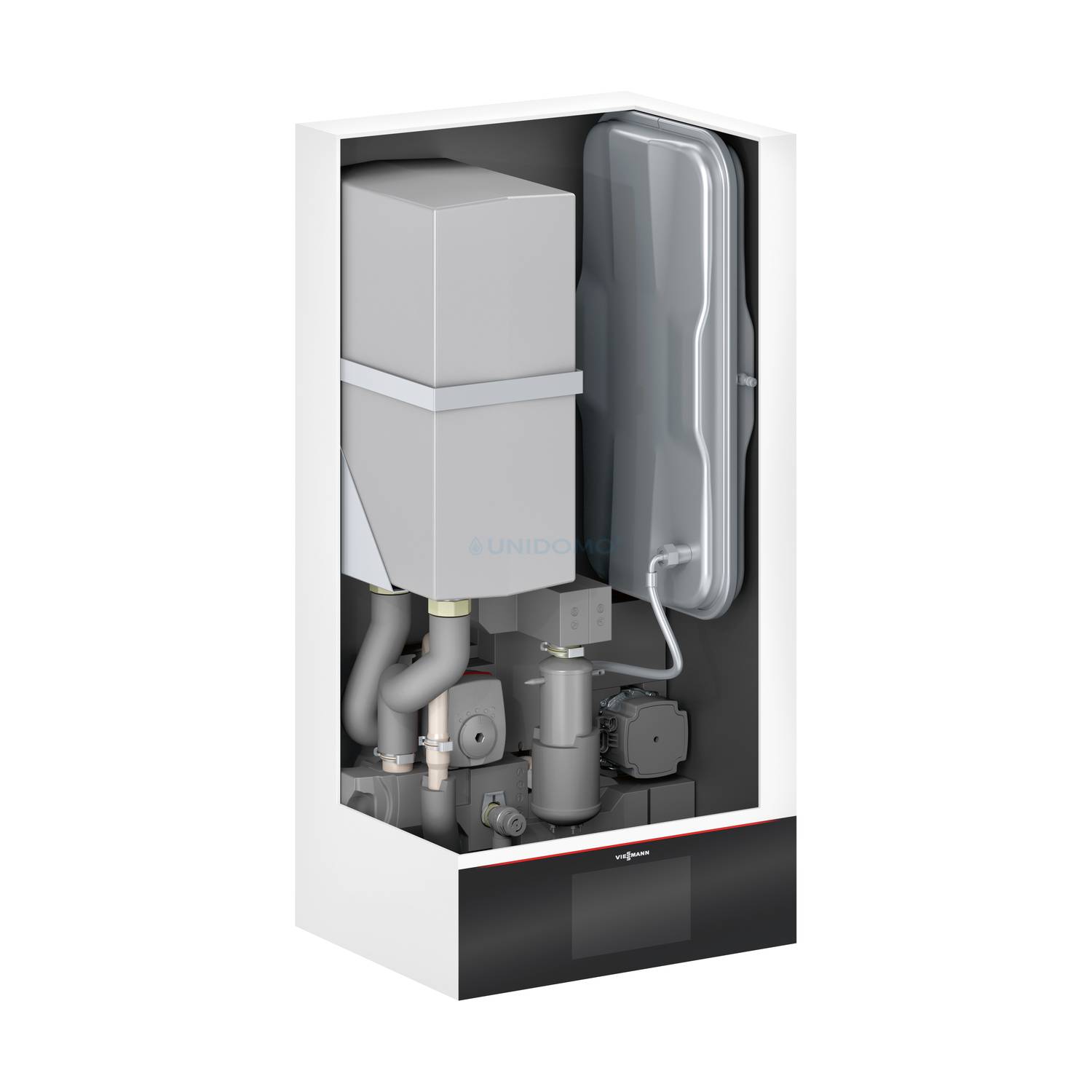

Außen- und Inneneinheit sind hydraulisch und regelungstechnisch aufeinander abgestimmt und enthalten bereits wesentliche Komponenten wie Pumpe, Abtaupuffer, Sicherheitsarmaturen und Mischerfunktionen für bis zu vier Heiz-/Kühlkreise.
Leistungsdaten & COP/EER
| Betriebspunkt | Nenn-Wärme-/Kühlleistung | Elektr. Leistungsaufnahme | COP / EER |
| A2/W35 | 5.8 kW | 1,41 kW | COP 4,1 |
| A7/W35 | 7.3 kW | 1,46 kW | COP 5,0 |
| A−7/W35 | 9.7 kW | 3,23 kW | COP 3,0 |
| A35/W18 (Kühlen) | 9,6 kW | 2,18 kW | EER 4,4 |
Die Kennwerte dokumentieren eine hohe Effizienz über alle relevanten Betriebspunkte – eine wichtige Grundlage für niedrige Jahresstromverbräuche im Heiz- und Kühlbetrieb.
Hydraulik, Einsatzgrenzen & Regelung
| Lufteintrittstemperatur Heizen | −20 bis 40 °C |
| Lufteintrittstemperatur Kühlen | 15 bis 45 °C |
| Max. Vorlauftemperatur | 70 °C |
| Zulässiger Betriebsdruck | 3 bar (0,3 MPa) |
| Max. externer Druckverlust RFH @ 1000 l/h | 600 mbar (60 kPa) |
| Regelungsfunktionen | Witterungsgeführt, Zeitprogramme, Estrichtrocknung, Party-/Ferienprogramme, Sommersparbetrieb, variable Heizgrenze, Smart-Grid, EVU-Sperre, Notbetrieb |
Die Hydro AutoControl-Hydraulik sorgt für die erforderliche Mindestumlaufmenge und stellt die Abtauenergie bereit – das reduziert Planungsaufwand und Abstimmungsfehler im Anlagenbetrieb.
Kältemittel & Umweltkennwerte
| Kältemittel | R290 (Propan), Sicherheitsgruppe A3 |
| Kältemittelfüllmenge | 2,0 kg |
| GWP (Global Warming Potential) | 0,02 |
| CO₂-Äquivalent | 0,00004 t |
Hinweis: Arbeiten am in der Außeneinheit integrierten Kältekreis dürfen aus Sicherheitsgründen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Elektrische Werte
| Verdichter (Außeneinheit) | 1/N/PE 230 V, 50 Hz; Anlaufstrom < 10 A |
| Regelung (Inneneinheit) | 1/N/PE 230 V, 50 Hz; Absicherung intern T 6,3 A |
| Sekundärpumpe A1 (PWM) | 60 W; Energieeffizienzindex EEI 0,2 |
| Sekundärpumpe A2 (PWM) | – |
| Weitere Versorgungsmöglichkeiten | 1/N/PE 230 V oder 3/N/PE 400 V (systemseitig); integrierter Heizwasser-Durchlauferhitzer 8 kW |
Die elektrische Auslegung ermöglicht die Einbindung in gängige Hausinstallationen und bietet ausreichende Leistungsreserven für den Wärmepumpen- und Elektro-Zusatzheizbetrieb.
Schall, Abmessungen & Anschlüsse
| Schallleistungspegel Außen / Innen | 53 dB / 40 dB |
| Außeneinheit (L × B × H) | 600 × 1144 × 1382 mm; 191 kg |
| Inneneinheit (L × B × H) | 360 × 450 × 920 mm; 47 kg |
| Heizwasservorlauf / -rücklauf | CU 28 × 1 oder G 1 1/4 |
| Speicher-Vorlauf / -Rücklauf | CU 22 × 1 oder G 1 |
Das Advanced Acoustics Design+ (AAD+) reduziert Schallemissionen der Außeneinheit – ein deutlicher Vorteil bei dichter Bebauung und strengen Geräuschvorgaben.
ErP & ηs (raumheizungsbezogene Effizienz)
| Profil / Klasse | Jahreszeitbedingte Raumheizungs-Energieeffizienz ηs | Wärmenennleistung | Jährlicher Energieverbrauch |
| A+++ – Raumheizung | 190 % | 10 kW | 4129 kWh |
| A++ – Raumheizung | 145 % | 9 kW | 5229 kWh |
| weitere ErP-Angabe | 160 % | 8 kW | 5126 kWh |
| weitere ErP-Angabe | 127 % | 8 kW | 6050 kWh |
| weitere ErP-Angabe | 239 % | 5 kW | 1165 kWh |
| weitere ErP-Angabe | 168 % | 5 kW | 1454 kWh |
| Verbund (Heizung) | 147 % – Energieeffizienz Verbund | Temperaturregler Klasse II; Beitrag 2 % | ErP-Energieeffizienzklasse Verbund: A++ |
Die hohen ηs-Werte und die ErP-Klasse A+++ belegen die Effizienz der Wärmepumpe im Realbetrieb und sind ein wichtiges Argument bei Energieberatung und Förderanträgen.
Lieferumfang
- ODU 150-A AWMOF-151.A1.10-230-V002 (Pos. 0010, 3210880)
- IDU-A AWMIW.A1.19-V052 (Pos. 0020, 7974983)
- TU-Set Vitocal 150-A (Pos. 0030, 7055258)
- Beipack Elektrik ODU230V (Pos. 0040, 7977219)
Alle Komponenten sind werkseitig abgestimmt, wodurch Planung, Montage und Inbetriebnahme deutlich vereinfacht werden.
Vorteile auf einen Blick
- Hohe Effizienz im Teillastbetrieb durch Invertertechnik und sehr gute COP- und EER-Werte
- Antifreeze-Ausstattung mit Ventilatorringheizung und Begleitheizung für sicheren Winterbetrieb
- R290-Kältemittel mit sehr niedrigem GWP und minimalem CO₂-Äquivalent
- Hohe Vorlauftemperaturen bis 70 °C, ideal für Modernisierungen mit Heizkörpern
- Leiser Betrieb dank Advanced Acoustics Design+ – geeignet für dicht bebaute Wohngebiete
- Komfortable, smarte Regelung mit 7"-Touchdisplay, ViCare App, ViGuide und Smart-Grid-Funktionen
Fazit: Die Vitocal 150-A A10 V105 vereint starke Leistungsdaten, hohe ErP-Effizienz, ausgereifte Antifreeze-Technik und moderne Konnektivität zu einer zukunftssicheren Lösung für effizientes Heizen und Kühlen.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
