Viessmann Vitocal 150-A A06 Luft/Wasser-Wärmepumpe 5,6 kW Monoblock mit R290
Artikelnummer:
EAN:
SKU:
Z032124
246313
Viessmann Vitocal 150-A A06 – 5,6 kW Luft/Wasser-Wärmepumpe mit R290
Die Viessmann Vitocal 150-A A06 ist eine moderne Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Mit einer Nenn-Wärmeleistung von 5,6 kW (A-7/W35) und Vorlauftemperaturen bis 70 °C eignet sie sich ideal für Neubau und Modernisierung. Dank DC-Invertertechnologie, Hydro AutoControl und natürlichem Kältemittel R290 überzeugt sie durch hohe Effizienz, leisen Betrieb und zukunftssichere Umweltwerte.

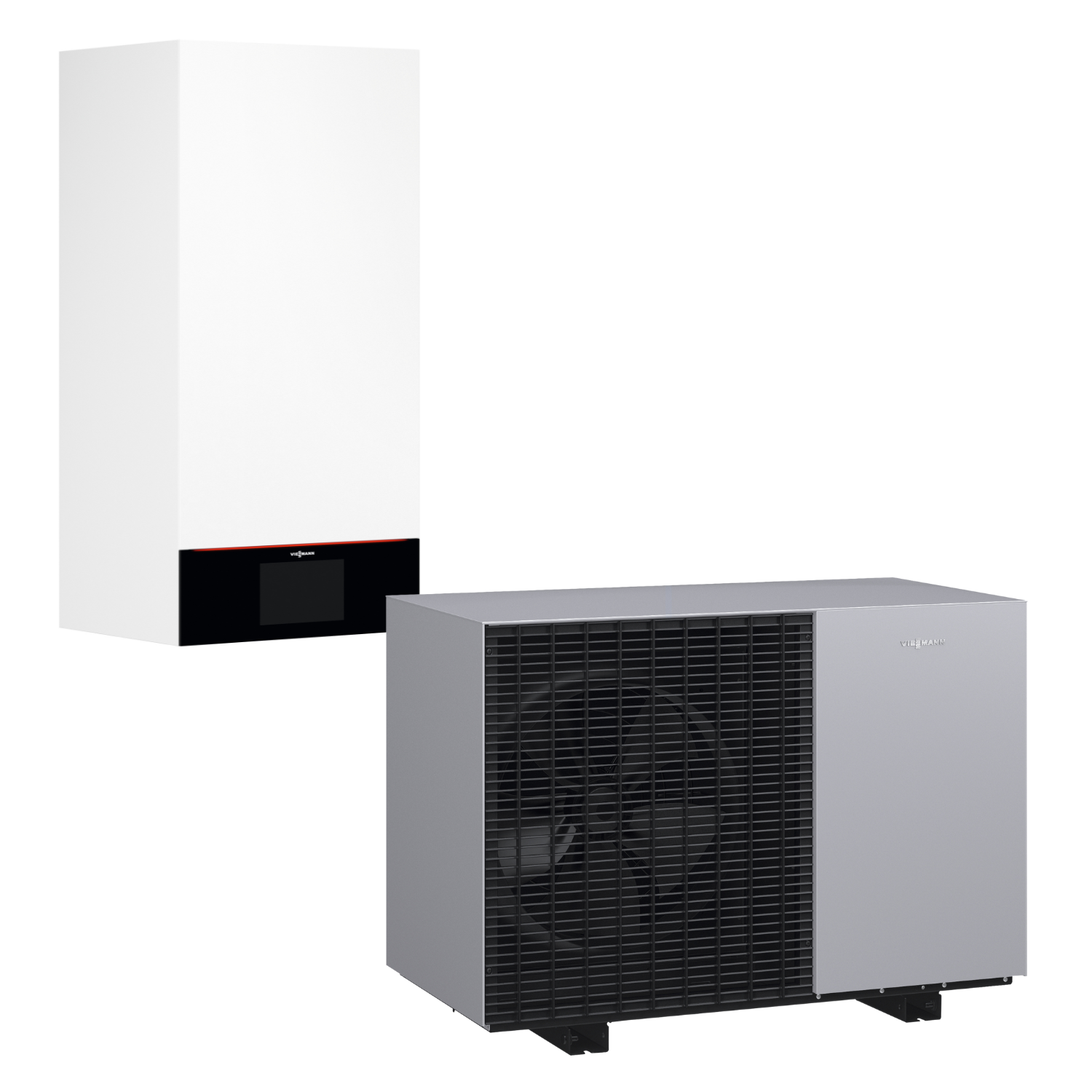

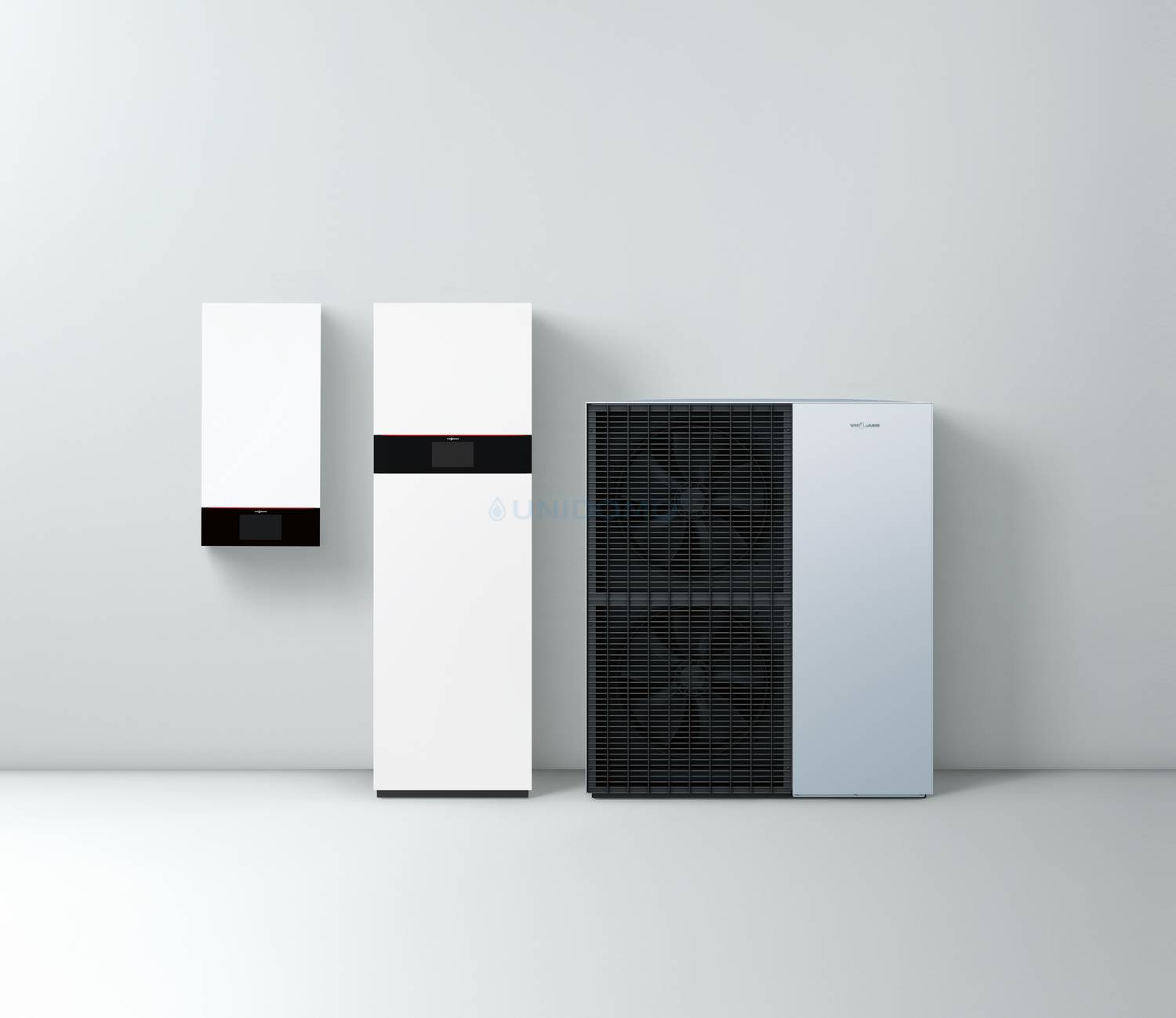

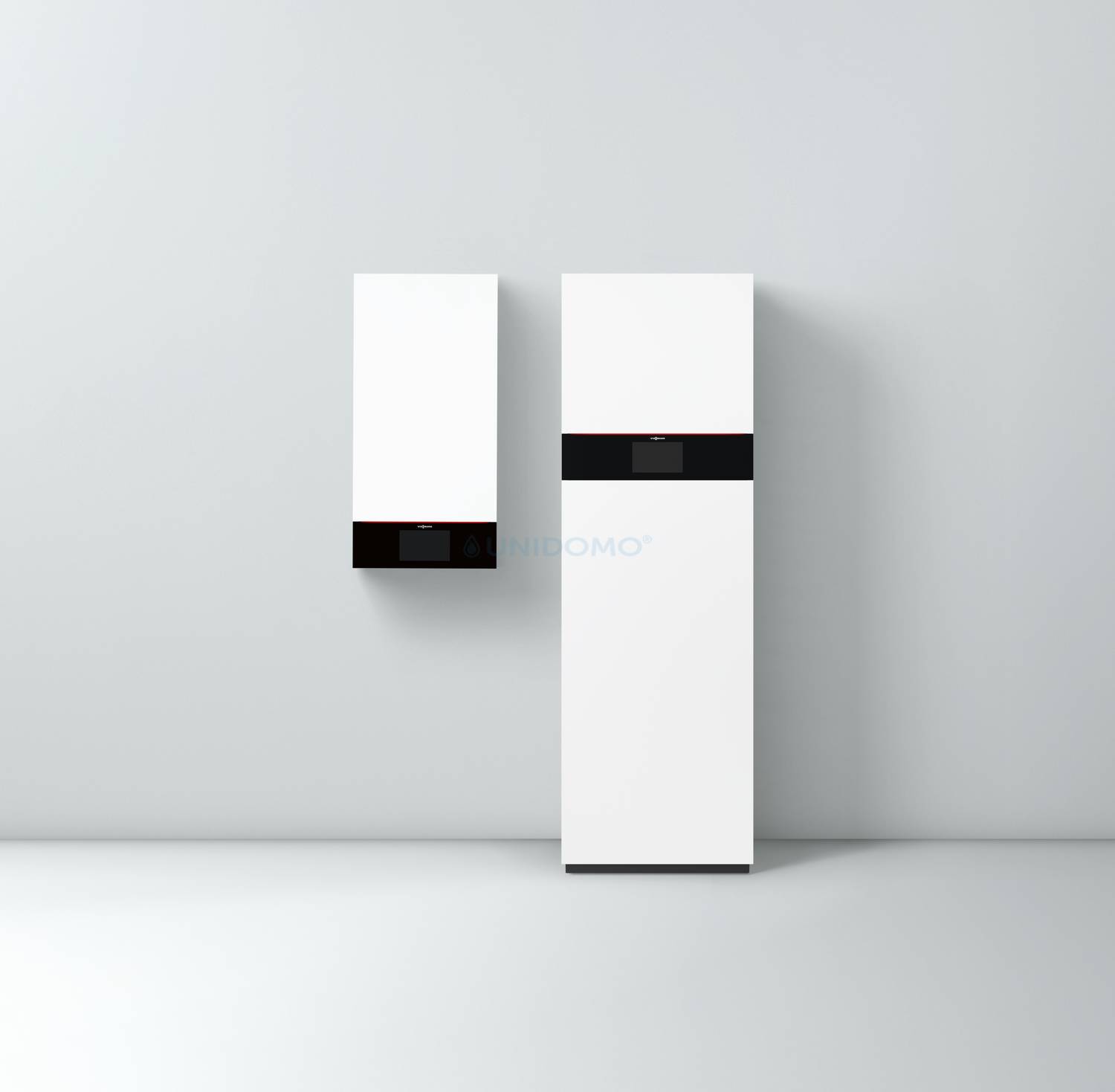

Die Kombination aus Außeneinheit ODU 150-A und Inneneinheit IDU-A bildet ein kompaktes, leistungsstarkes System, das sowohl für Fußbodenheizung als auch für Heizkörperanwendungen ausgelegt ist. Über ViCare App und ViGuide lässt sich die Anlage komfortabel steuern, überwachen und optimieren.
Systemaufbau & Ausstattung

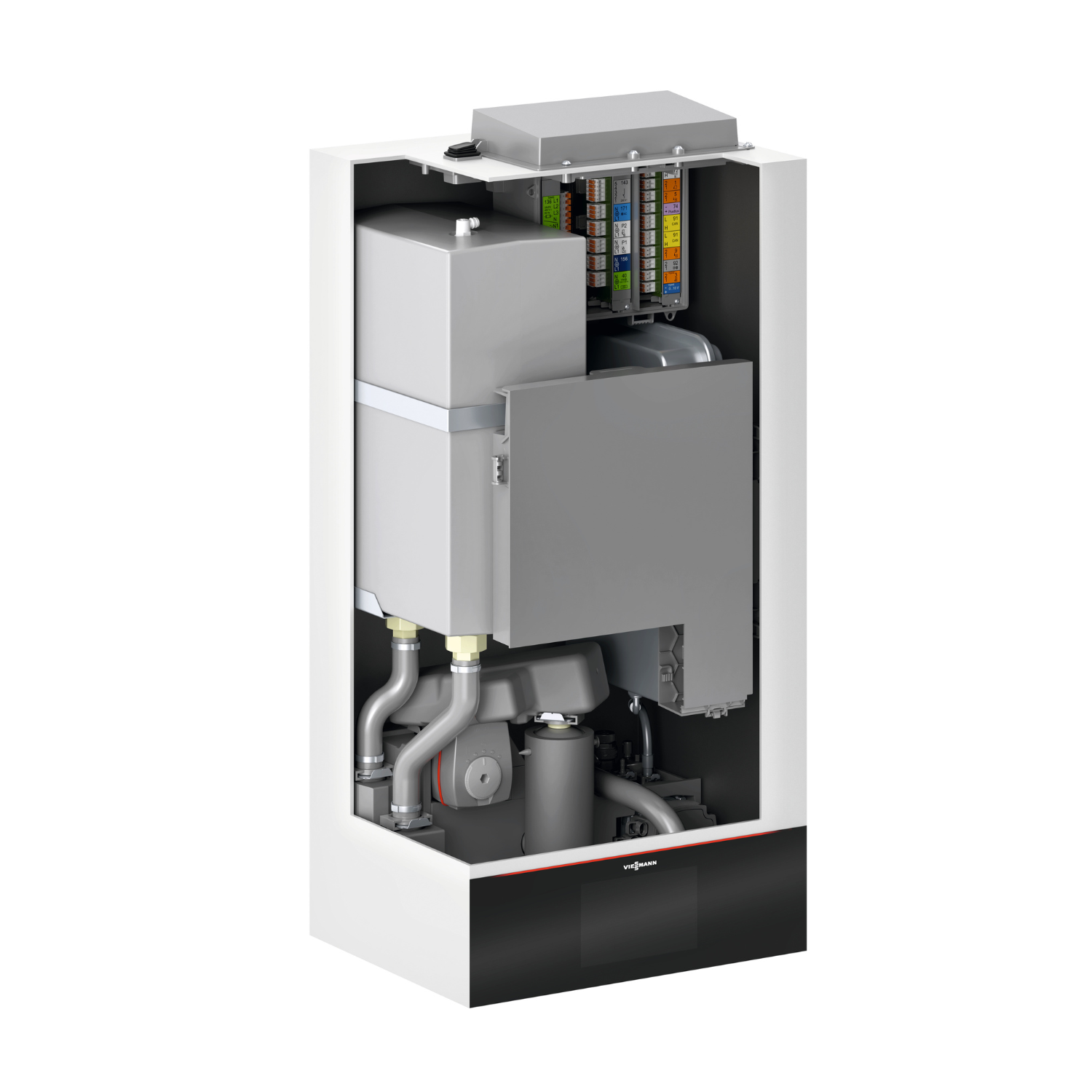

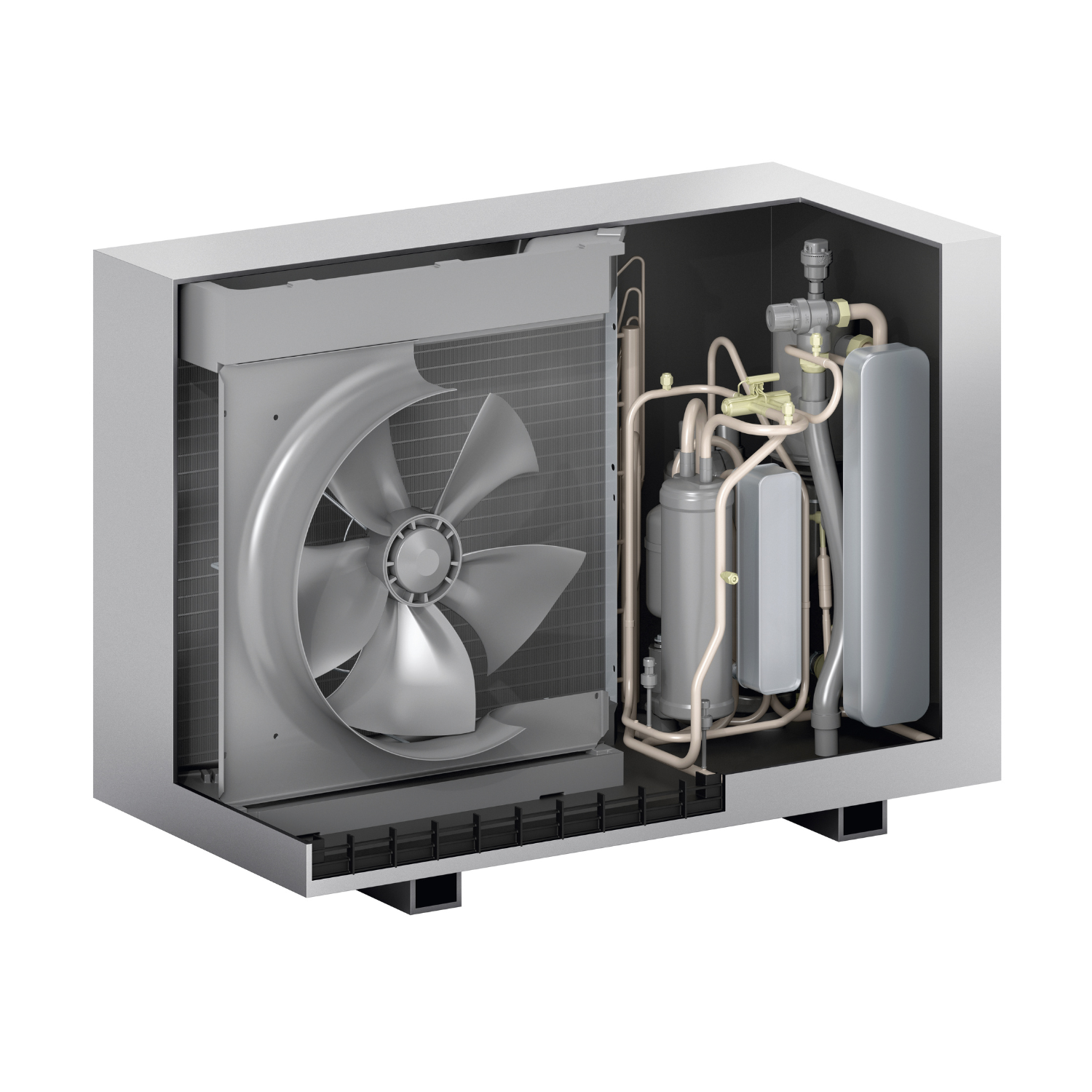

Die Vitocal 150-A A06 besteht aus einer modulierenden Außeneinheit und einer intelligenten Inneneinheit mit integrierter Hydraulik. Das System ist für bis zu vier Heiz-/Kühlkreise ausgelegt und unterstützt Hybridlösungen mit einem zusätzlichen Wärmeerzeuger.
| Baugröße Wärmepumpe | 06 |
|---|---|
| Variante Wärmepumpe | V104 |
| Typ Außeneinheit | ODU 150-A AWMOF-151.A1.06-230V-V001 |

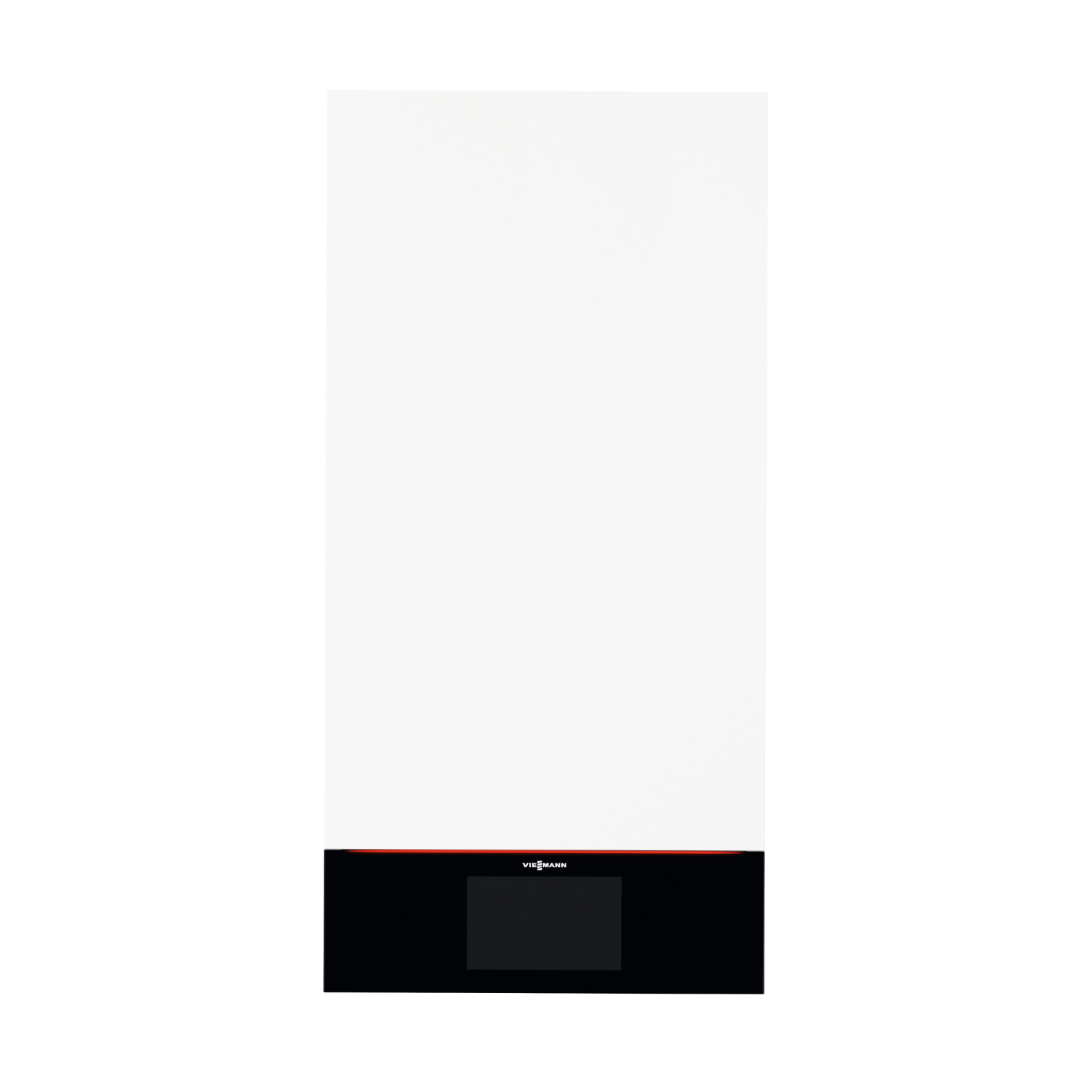

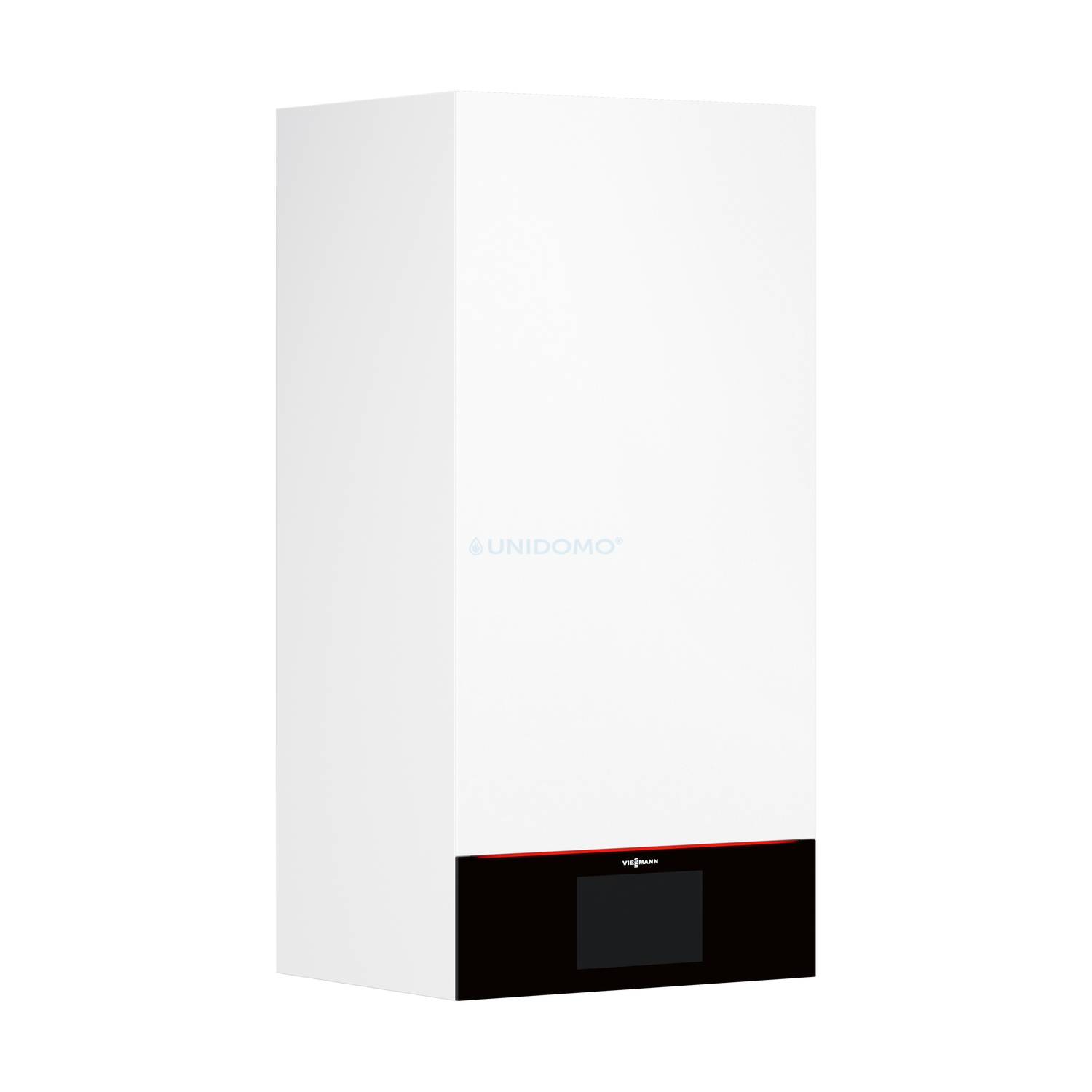

| Typ Inneneinheit | IDU-A |
| Kältemittel | R290 (natürliches Kältemittel, Sicherheitsgruppe A3) |
| Regelung | Witterungsgeführte Wärmepumpen- und Heiz-/Kühlkreisregelung mit 7"-Touchdisplay |

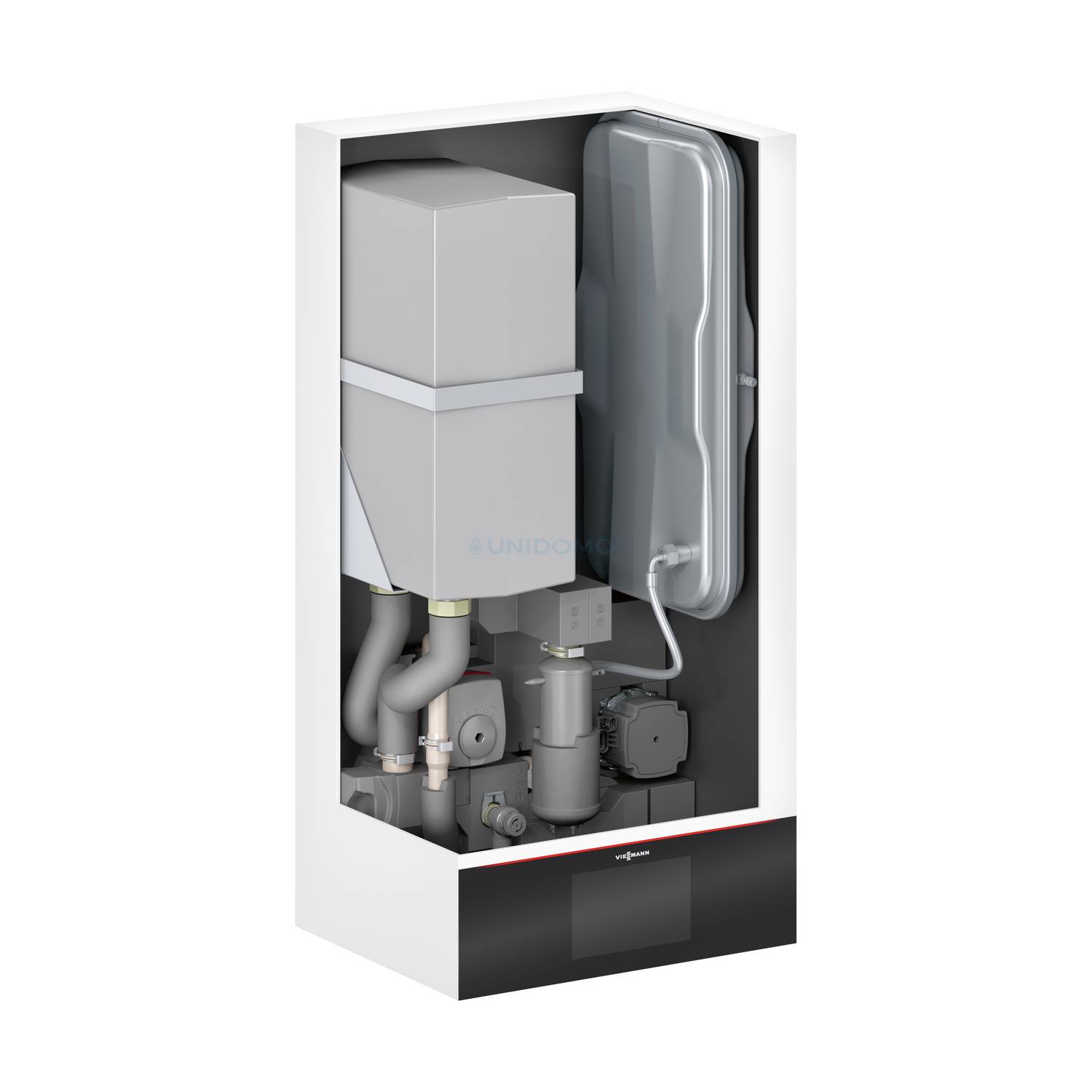

| Hydraulik | Hydro AutoControl, integrierte Hocheffizienz-Umwälzpumpe, Abtaupuffer 16 l, Ausdehnungsgefäß 12 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung |
| Kommunikation | CAN-BUS, PlusBus, WLAN/LAN (Zubehör), ViCare App, ViGuide |
Leistungsdaten & COP-Werte
Die folgenden Leistungsdaten zeigen, wie effizient die Vitocal 150-A A06 bei verschiedenen Betriebspunkten arbeitet. Die Leistungszahlen (COP/EER) sind entscheidend für Wirtschaftlichkeit und Jahresarbeitszahl.
| Betriebspunkt | Nenn-Wärmeleistung / Kühlleistung | Elektr. Leistungsaufnahme | Leistungszahl (COP/EER) |
|---|---|---|---|
| A2/W35 | 3,1 kW | 0,82 kW | COP 3,8 |
| A7/W35 | 4,8 kW | 0,98 kW | COP 4,9 |
| A-7/W35 | 5,6 kW | 2,0 kW | COP 2,8 |
| A35/W18 (Kühlbetrieb) | 5,0 kW | 1,14 kW | EER 4,4 |
Betriebsbereiche & Heizwasser
Die Wärmepumpe ist für den ganzjährigen Betrieb ausgelegt – von tiefen Wintertemperaturen bis zu sommerlichen Kühlanforderungen. Die maximalen Vorlauftemperaturen ermöglichen den Einsatz sowohl in Niedertemperatur- als auch in Bestandsanlagen.
| Lufteintrittstemperatur Heizbetrieb | |
|---|---|
| Lufttemperatur min. | -20 °C |
| Lufttemperatur max. | 40 °C |
| Lufteintrittstemperatur Kühlbetrieb | |
| Lufttemperatur min. | 15 °C |
| Lufttemperatur max. | 45 °C |
| Heizwasser (Sekundärkreis) | |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 600 mbar / 60 kPa |
| Max. Vorlauftemperatur | 70 °C |
| Zulässiger Betriebsdruck | 3 bar / 0,3 MPa |
Elektrische Daten & Leistungsaufnahme
Die elektrische Auslegung basiert auf einem 230-V-System mit drehzahlgeregeltem Verdichter. Die folgenden Werte sind wichtig für Planung, Absicherung und Auslegung der Elektroinstallation.
| Elektrische Werte Außeneinheit | |
|---|---|
| Nennspannung Verdichter | 1/N/PE 230 V / 50 Hz |
| Anlaufstrom Verdichter | < 10 A |
| Elektrische Werte Inneneinheit | |
| Nennspannung Regelung | 1/N/PE 230 V / 50 Hz |
| Absicherung intern | T 6,3 A |
| Elektr. Leistungsaufnahme Sekundärpumpe A1 (PWM) | 60 W |
| Energieeffizienzindex (EEI) Sekundärpumpe A1 | 0,2 |
| Elektr. Leistungsaufnahme Sekundärpumpe A2 (PWM) | - |
| Energieeffizienzindex (EEI) Sekundärpumpe A2 | - |
| Elektrische Zusatzheizung | |
| Nennspannung | 1/N/PE 230 V / 50 Hz oder 3/N/PE 400 V / 50 Hz |
| Heizleistung | 8 kW |
Kältemittel R290 & CO₂-Äquivalent
Die Vitocal 150-A A06 arbeitet mit dem natürlichen Kältemittel R290. Durch das extrem niedrige Treibhauspotenzial (GWP) ergibt sich ein sehr kleines CO₂-Äquivalent – ein wichtiger Pluspunkt für Klimaschutz und zukünftige Regulatorik.
| Kältemittel | R290 |
|---|---|
| Kältemittelfüllmenge | 1,2 kg |
| Treibhauspotenzial (GWP) | 0,02 |
| CO₂-Äquivalent | 0,000024 t |
Abmessungen & Gewicht

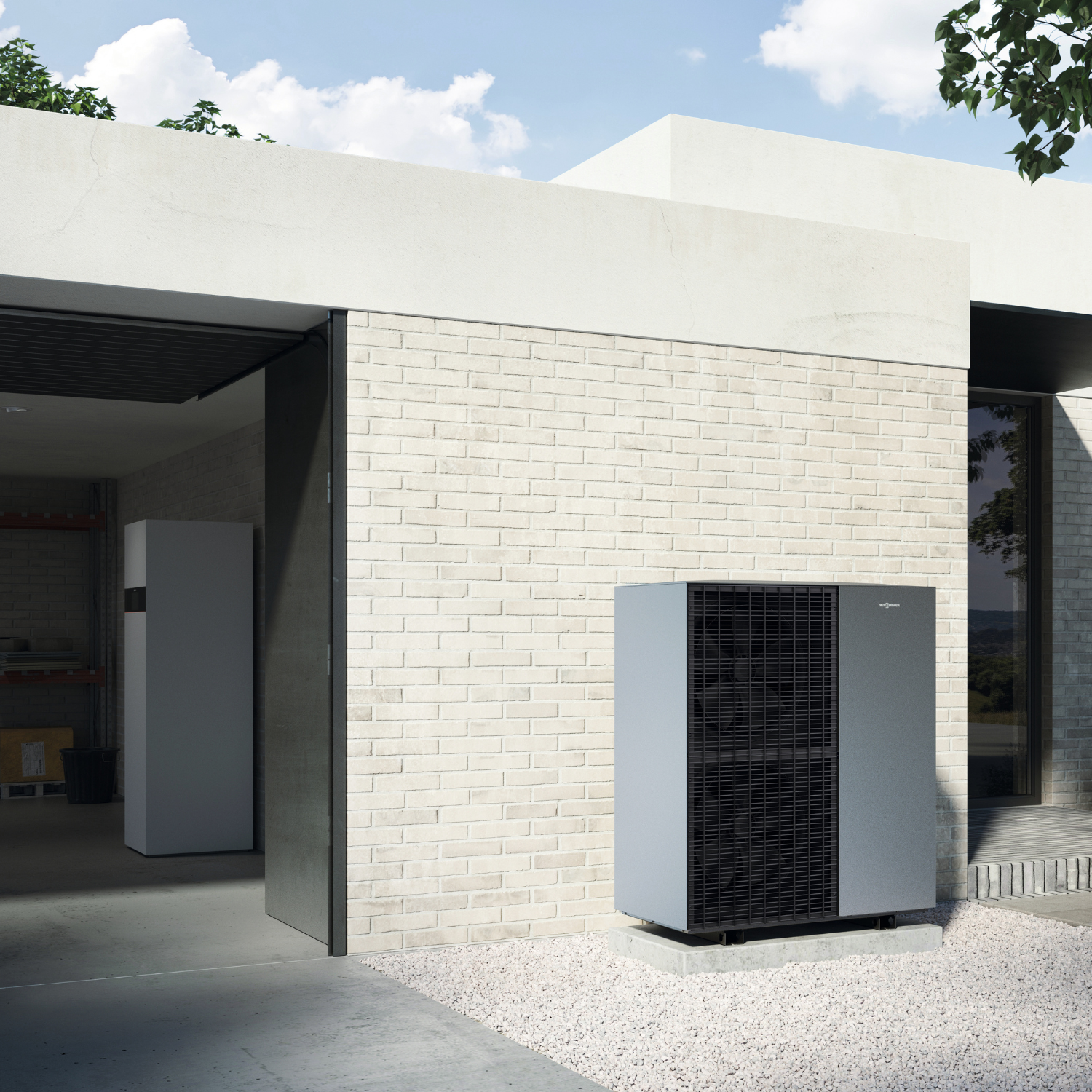

Dank kompakter Abmessungen und durchdachter Bauweise lässt sich die Vitocal 150-A A06 flexibel im Außen- und Innenbereich platzieren. Dies erleichtert die Integration in Neubauten und Bestandsgebäude.
| Außeneinheit | |
|---|---|
| Länge | 600 mm |
| Breite | 1144 mm |
| Höhe | 841 mm |
| Gewicht | 162 kg |
| Inneneinheit | |
| Länge | 360 mm |
| Breite | 450 mm |
| Höhe | 920 mm |
| Gewicht | 47 kg |
| Farbe | |
| Außeneinheit | Vitosilber |
| Inneneinheit | Vitopearlwhite |
Hydraulische Anschlüsse
Die Anschlüsse sind praxisgerecht dimensioniert und für einfache, sichere Installation ausgelegt – ideal für den Einsatz in Ein- und Zweifamilienhäusern.
| Heizwasservorlauf | CU 28 x 1 oder G 1 1/4 |
|---|---|
| Heizwasserrücklauf | CU 28 x 1 oder G 1 1/4 |
| Vorlauf Speicher-Wassererwärmer | CU 22 x 1 oder G 1 |
| Rücklauf Speicher-Wassererwärmer | CU 22 x 1 oder G 1 |
Energieeffizienz (ErP-Label & ηs)
Die Vitocal 150-A A06 erreicht höchste Effizienzklassen nach ErP-Richtlinie. Die folgenden Werte zeigen die jahreszeitbedingte Raumheizungs-Energieeffizienz ηs (ETA) in % sowie die zugehörigen Wärmenennleistungen und Jahresverbräuche. Diese Kennzahlen sind maßgeblich für Förderfähigkeit und Betriebskosten.
| Betriebsfall | Raumheizungs-Energieeffizienzklasse | ηs (jahreszeitbedingte Raumheizungs-Energieeffizienz) | Wärmenennleistung | Jährlicher Energieverbrauch |
|---|---|---|---|---|
| Heizen – Hauptbetriebsfall 1 | A+++ | 180 % | 5 kW | 2461 kWh |
| Heizen – Hauptbetriebsfall 2 | A++ | 141 % | 5 kW | 2947 kWh |
| Weiterer Betriebspunkt | - | 149 % | 7 kW | 4229 kWh |
| Weiterer Betriebspunkt | - | 119 % | 7 kW | 5435 kWh |
| Weiterer Betriebspunkt | - | 220 % | 3 kW | 663 kWh |
| Weiterer Betriebspunkt | - | 153 % | 2 kW | 817 kWh |
| Verbundanlage (Wärmepumpe + Temperaturregler) | ||||
| Temperaturregler Klasse | II | Beitrag + 2 % | Energieeffizienz Verbund (Heizung) | 143 % – Klasse A++ |
Schallemission
Durch Advanced acoustics design+ (AAD+) arbeitet die Vitocal 150-A A06 besonders leise und ist damit sehr gut für dichte Bebauung und ruhige Wohnlagen geeignet.
| Schallleistungspegel Außen | 51 dB |
|---|---|
| Schallleistungspegel Innen | 40 dB |
Lieferumfang dieses TU-Sets
Das hier angebotene Set umfasst alle wesentlichen Komponenten für eine vollständige Installation der Vitocal 150-A A06:

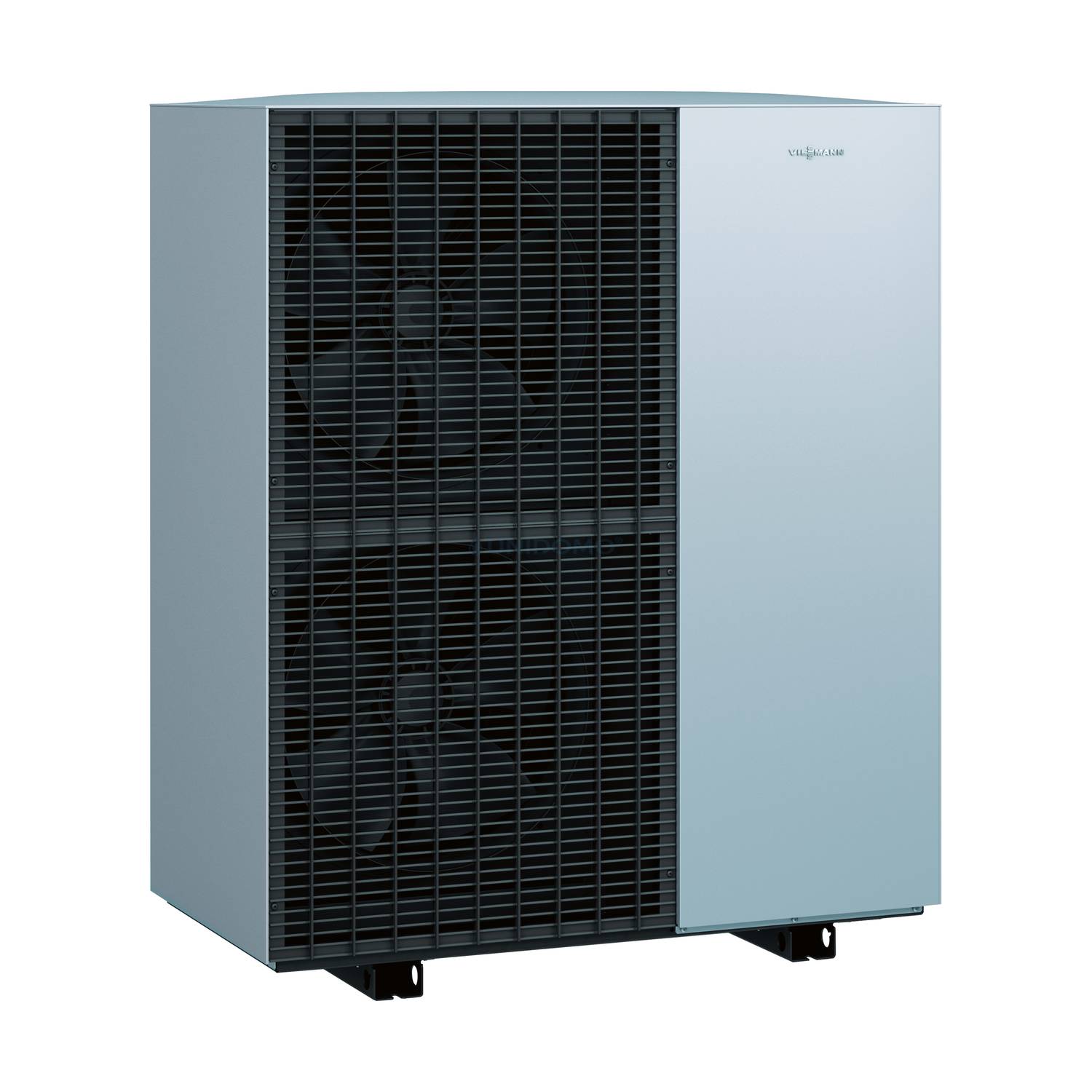

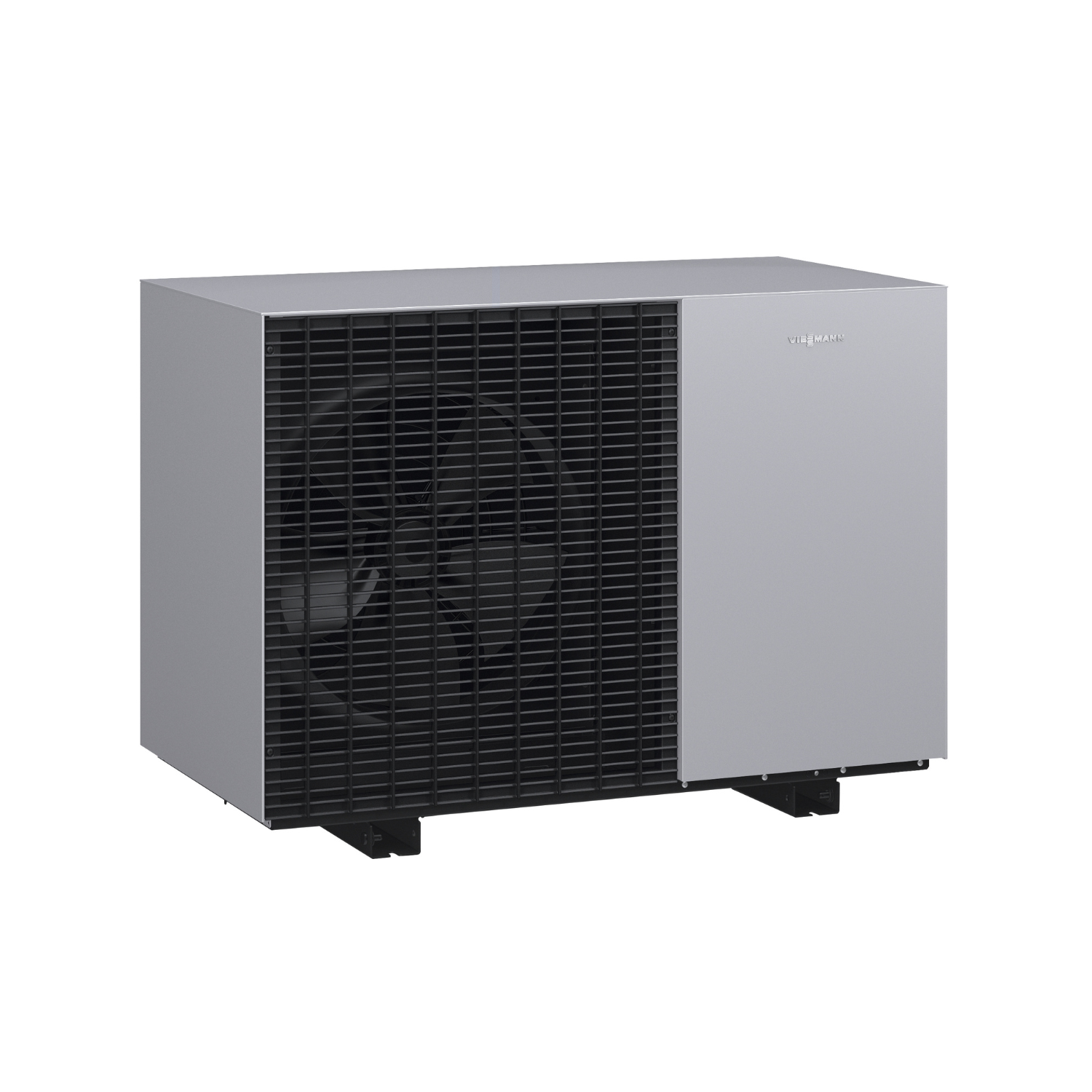

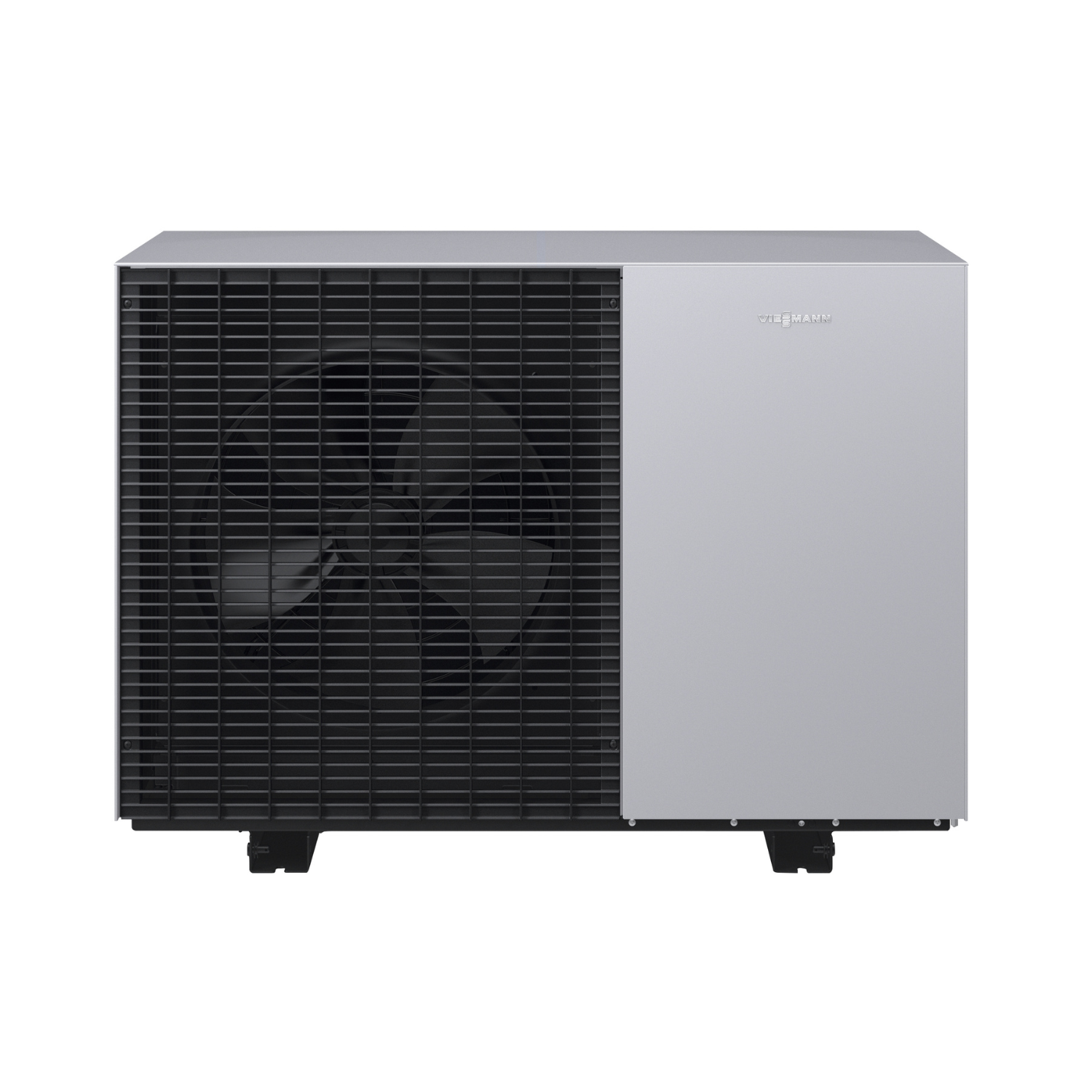

- ODU 150-A AWMOF-151.A1.06-230V-V001 (Außeneinheit)

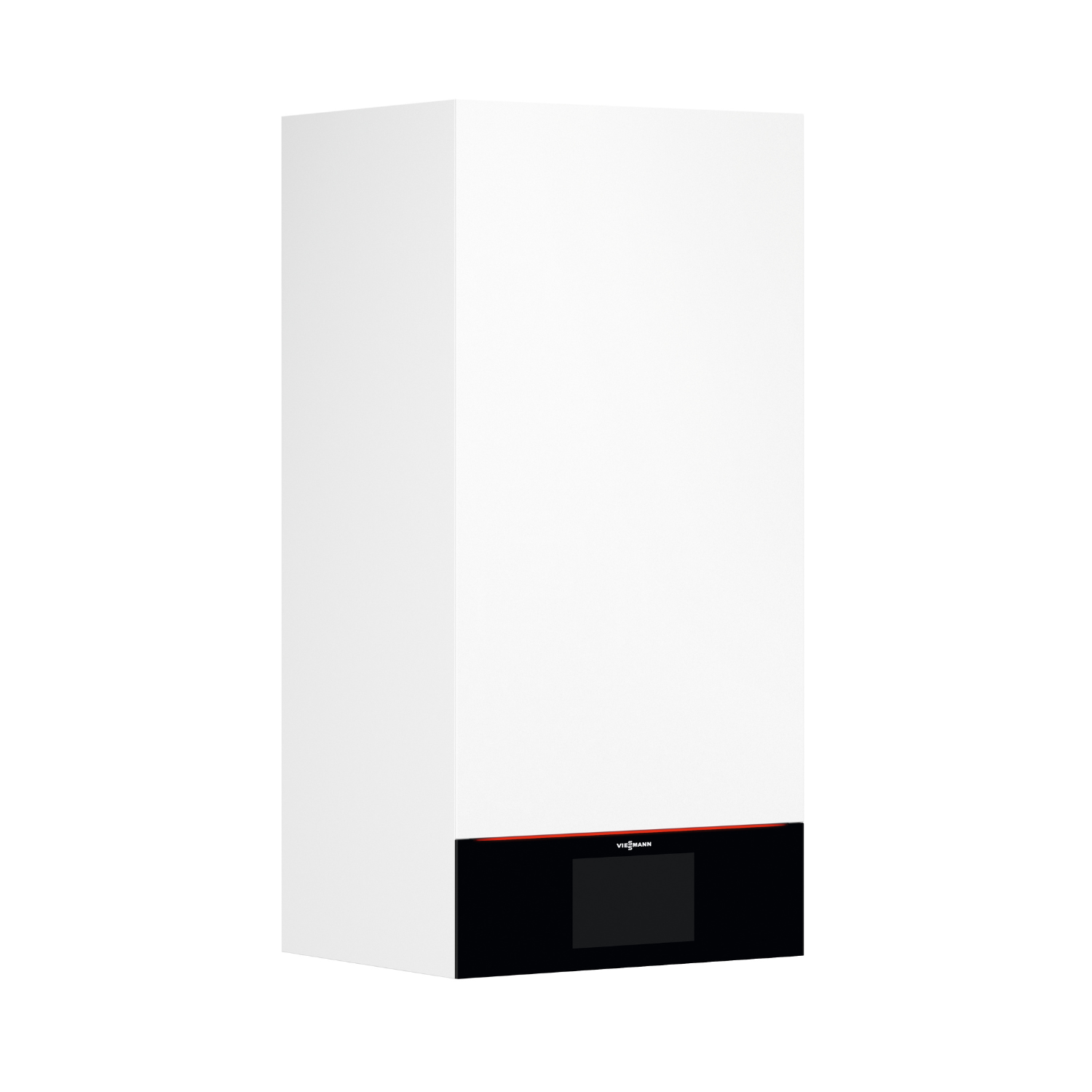

- IDU-A AWMIW.A1.19-V052 (Inneneinheit)
- TU-Set Vitocal 150-A
- Beipack Elektrik ODU230V
Mit diesem Komplettpaket erhalten Sie eine hocheffiziente, förderfähige Luft/Wasser-Wärmepumpe mit exzellenten COP- und ηs-Werten, moderner Regelungstechnik und umweltfreundlichem Kältemittel R290 – ideal für energieeffizientes Heizen und Kühlen auf aktuellem Stand der Technik.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
