Viessmann Vitocal 150-A 3,8 kW Luft/Wasser-Wärmepumpe TU-Set mit DC-Invertertechnik
Artikelnummer:
EAN:
SKU:
Z032123
246312

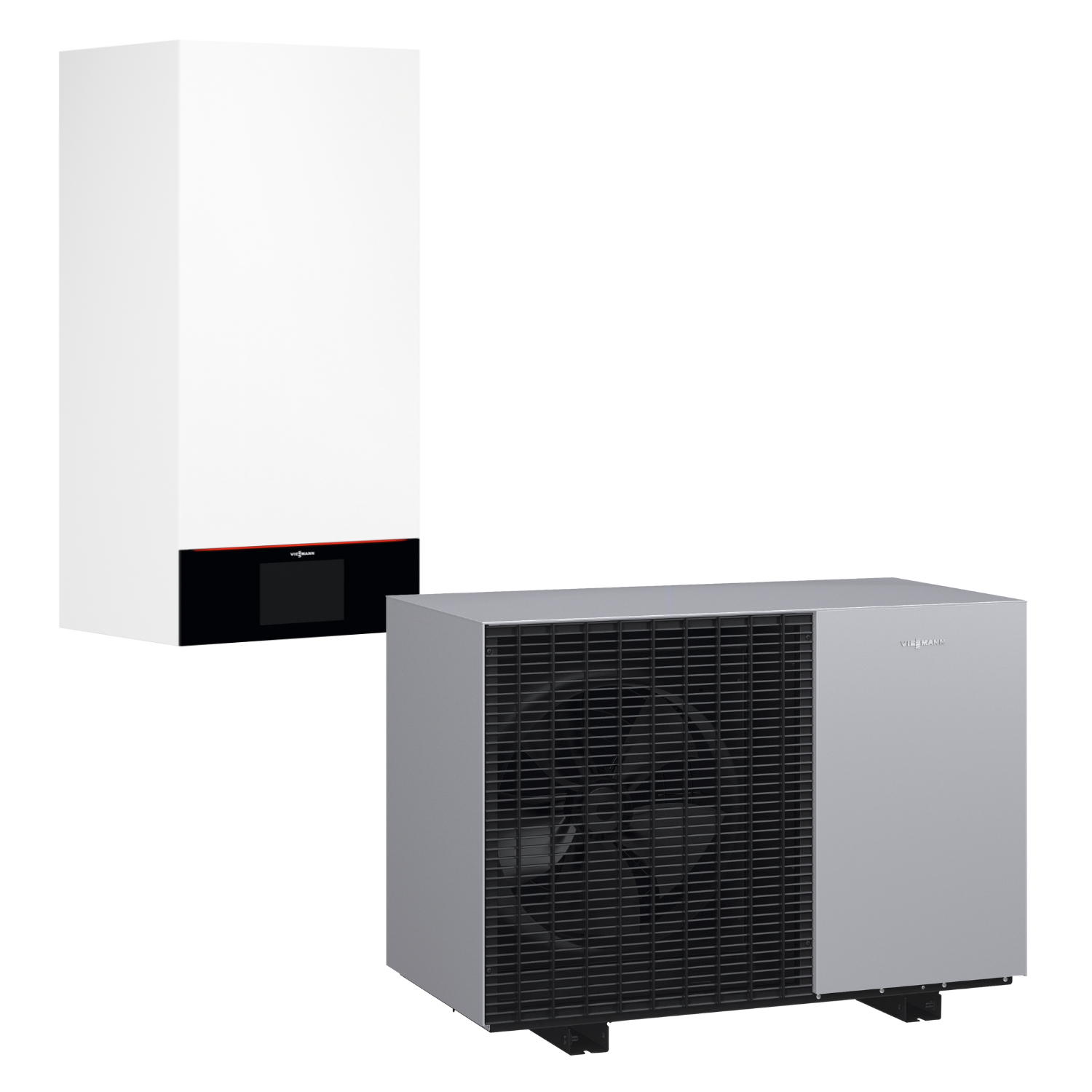

Viessmann Vitocal 150-A 3,8 kW – Luft/Wasser-Wärmepumpe mit DC-Invertertechnik
Die Viessmann Vitocal 150-A 3,8 kW ist eine kompakte Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für effizientes Heizen, Kühlen und die Trinkwassererwärmung. Dank intelligenter Hydraulik, moderner Regelungstechnik und hoher Effizienz ist sie sowohl für den Neubau als auch für die Modernisierung eine zukunftssichere Lösung.
Mit dem natürlichen Kältemittel R290, einer maximalen Vorlauftemperatur von 70 °C und der selbstoptimierenden Hydro AutoControl-Technologie kombiniert diese Wärmepumpe hohe Effizienz mit Betriebssicherheit. Über ViCare App und ViGuide lässt sie sich komfortabel überwachen und bedienen – ideal für moderne, förderfähige Heizsysteme.
Technische Übersicht
| Baugröße Wärmepumpe | 04 |
| Variante Wärmepumpe | V104 |

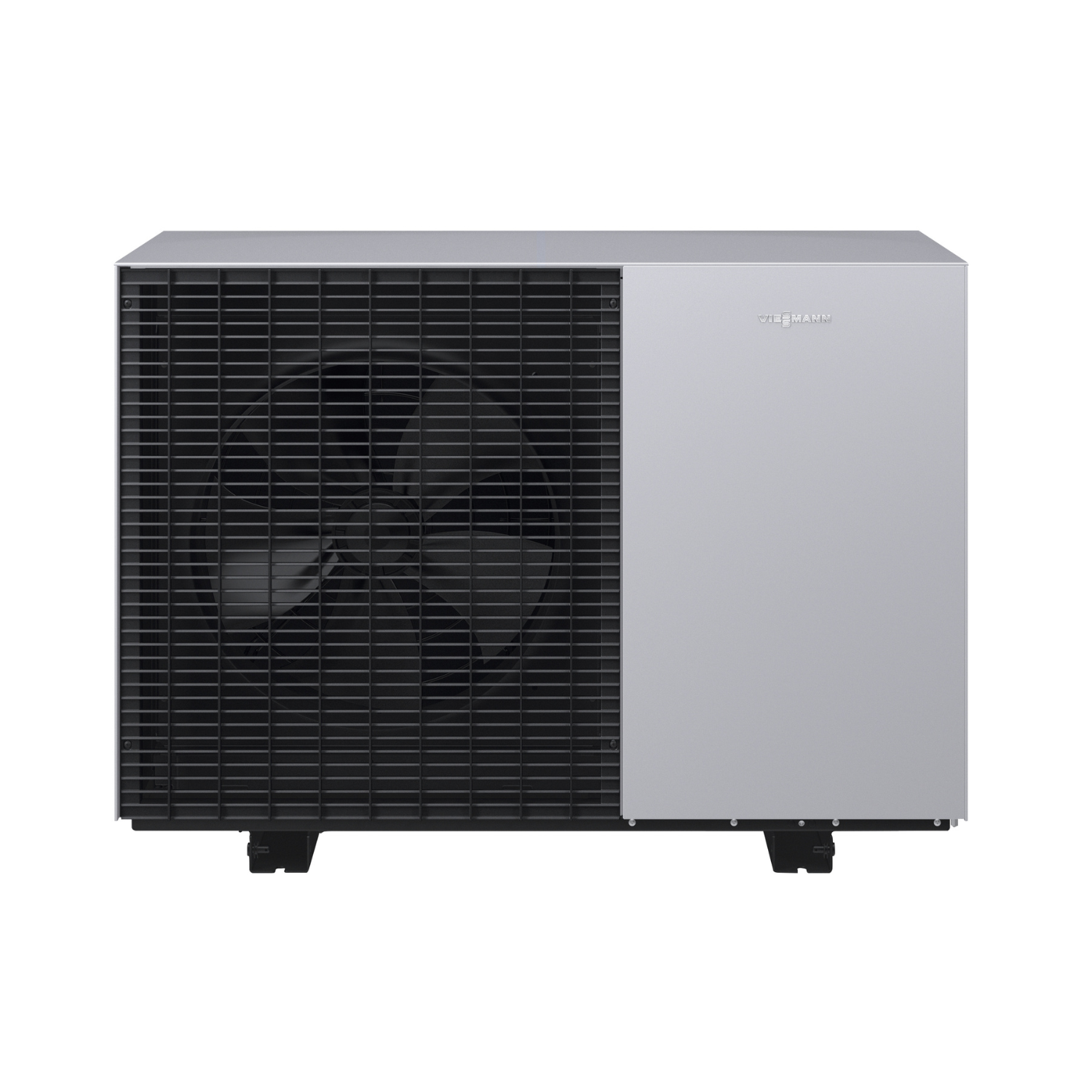

| Typ Außeneinheit | ODU 150-A AWMOF-151.A1.04-230V-V001 |

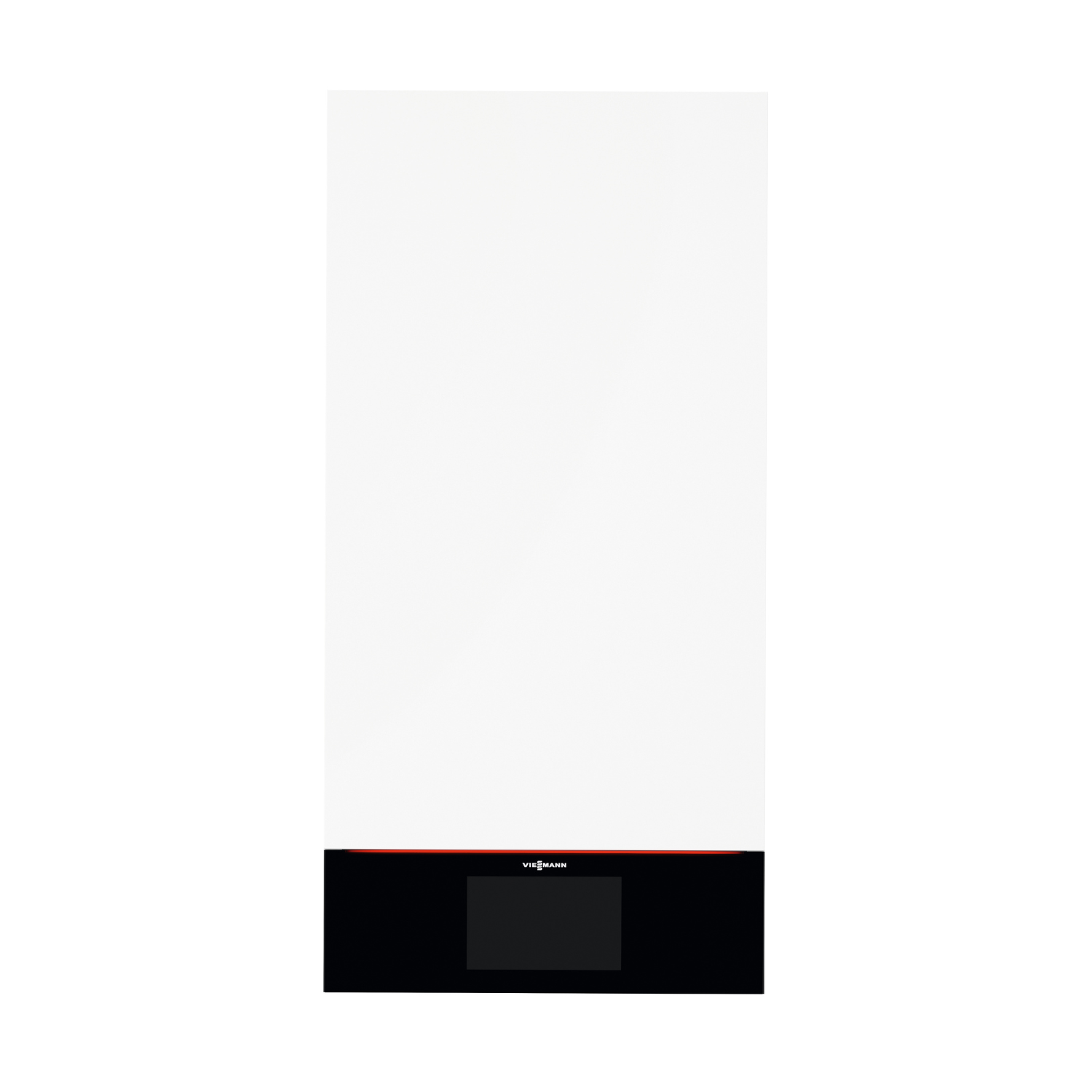

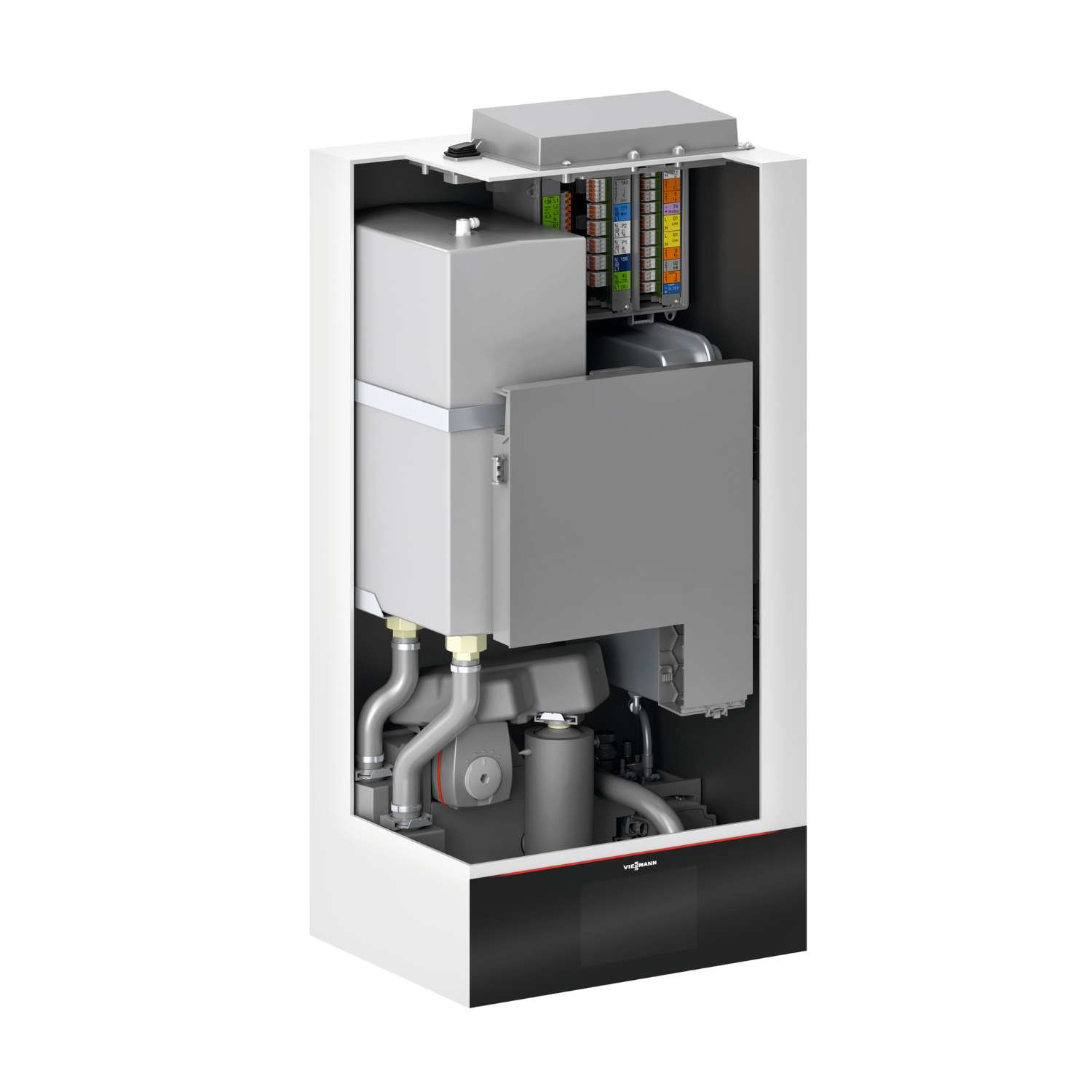

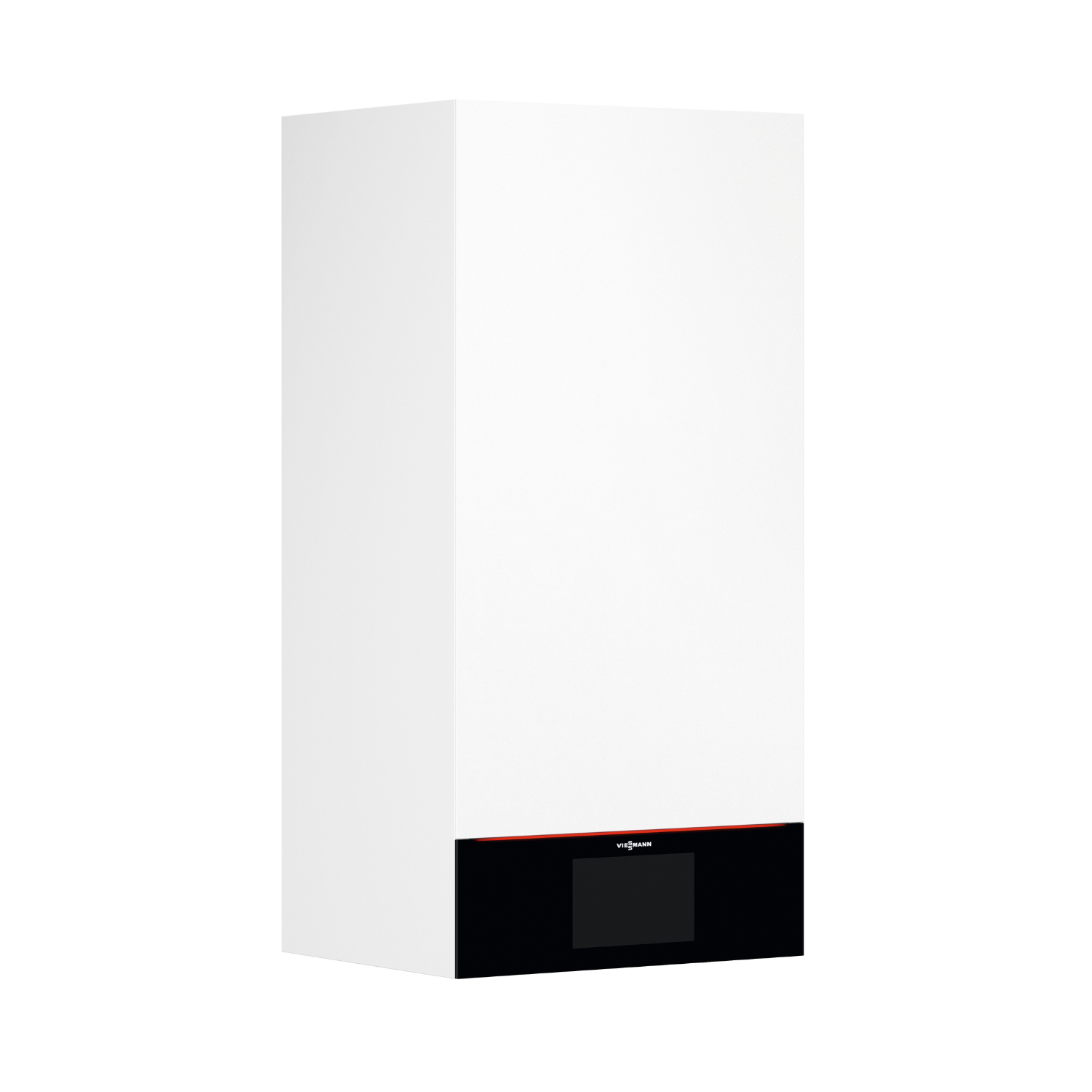

| Typ Inneneinheit | IDU-A |
| Systembauweise | Luft/Wasser-Wärmepumpe in Monoblock-Bauweise |
| Funktion | Heizen, Kühlen und Trinkwassererwärmung |
| Hydraulikfunktion | Hydro AutoControl mit Abtaupuffer und integrierter Hydraulikgruppe |
| Geeignete Heiz-/Kühlsysteme | Heizungsanlagen mit bis zu 4 Heiz-/Kühlkreisen |
| Kältemittel | R290 (GWP 0,02 – CO₂-Äquivalent 0,000024 t) |
| Max. Vorlauftemperatur | 70 °C bei −10 °C Außentemperatur |
| Farbausführung Außeneinheit | Vitosilber |
| Farbausführung Inneneinheit | Vitopearlwhite |
Leistungsdaten & Effizienz (COP/EER)
Durch die drehzahlgeregelte Invertertechnik erreicht die Vitocal 150-A sehr gute Wirkungsgrade bei unterschiedlichen Betriebsbedingungen. Die nachfolgende Tabelle zeigt die Nenn-Wärmeleistung, elektrische Leistungsaufnahme und den COP an den wichtigsten Betriebspunkten sowie die Kühlleistung mit EER.
| Betriebspunkt | Nenn-Wärmeleistung / Kühlleistung | Elektr. Leistungsaufnahme | COP / EER |
| A2/W35 | 2,5 kW | 0,6 kW | COP 3,8 |
| A7/W35 | 4,0 kW | 0,8 kW | COP 5,0 |
| A−7/W35 | 3,8 kW | 1,27 kW | COP 3,0 |
| A35/W18 (Kühlen) | 4,0 kW | 0,85 kW | EER 4,7 |
Betriebsbereiche & Heizwasser
Die Wärmepumpe ist für einen breiten Temperaturbereich ausgelegt und kann sowohl in gut gedämmten Neubauten als auch in energetisch modernisierten Bestandsgebäuden eingesetzt werden. Sie arbeitet zuverlässig bei tiefen Außentemperaturen und ermöglicht gleichzeitig komfortables Kühlen im Sommer.
| Lufteintrittstemperatur Heizbetrieb, min. | −20 °C |
| Lufteintrittstemperatur Heizbetrieb, max. | 40 °C |
| Lufteintrittstemperatur Kühlbetrieb, min. | 15 °C |
| Lufteintrittstemperatur Kühlbetrieb, max. | 45 °C |
| Max. externer Druckverlust (RFH) bei 1000 l/h | 600 mbar / 60 kPa |
| Max. Vorlauftemperatur Heizwasser | 70 °C |
| Zulässiger Betriebsdruck | 3 bar / 0,3 MPa |
Elektrische Daten
Die elektrische Auslegung mit 230 V-Anschluss erleichtert die Integration in bestehende Hausinstallationen. Inverter-Verdichter, Hocheffizienzpumpen und integrierte Sicherheitseinrichtungen sorgen für einen effizienten und sicheren Betrieb.
| Nennspannung Verdichter (Außeneinheit) | 1/N/PE 230 V / 50 Hz |
| Anlaufstrom Verdichter | < 10 A |
| Nennspannung Regelung (Inneneinheit) | 1/N/PE 230 V / 50 Hz |
| Absicherung intern | T 6,3 A |
| Elektr. Leistungsaufnahme Sekundärpumpe A1 (PWM) | 60 W |
| Energieeffizienzindex (EEI) Sekundärpumpe A1 | 0,2 |
| Elektr. Leistungsaufnahme Sekundärpumpe A2 (PWM) | – |
| Energieeffizienzindex (EEI) Sekundärpumpe A2 | – |
| Nennspannung Heizstab | 1/N/PE 230 V oder 3/N/PE 400 V / 50 Hz |
| Heizleistung Elektroheizstab | 8 kW |
Kältemittel R290 & Umweltdaten
Die Vitocal 150-A setzt auf das zukunftssichere Kältemittel R290 mit sehr niedrigem Treibhauspotenzial. Damit erfüllt sie hohe ökologische Anforderungen und ist optimal für langfristig stabile Heizsysteme geeignet.
| Kältemittel | R290 |
| Kältemittelfüllmenge | 1,2 kg |
| Treibhauspotenzial (GWP) | 0,02 |
| CO₂-Äquivalent | 0,000024 t |
Abmessungen & Gewicht
Durch die kompakten Abmessungen der Außen- und Inneneinheit lässt sich die Vitocal 150-A flexibel aufstellen und in bestehende Haustechnikräume integrieren.
| Außeneinheit Länge | 600 mm |
| Außeneinheit Breite | 1144 mm |
| Außeneinheit Höhe | 841 mm |
| Außeneinheit Gewicht | 162 kg |
| Inneneinheit Länge | 360 mm |
| Inneneinheit Breite | 450 mm |
| Inneneinheit Höhe | 920 mm |
| Inneneinheit Gewicht | 47 kg |
Anschlüsse Heizkreis & Speicher
Die Anschlüsse sind auf einen schnellen und sauberen Einbau ausgelegt. Sowohl Heizkreis als auch Speicher-Wassererwärmer lassen sich flexibel über Cu-Rohre oder Gewindeverbindungen anbinden.
| Heizwasservorlauf | CU 28 x 1 oder G 1 1/4 |
| Heizwasserrücklauf | CU 28 x 1 oder G 1 1/4 |
| Vorlauf Speicher-Wassererwärmer | CU 22 x 1 oder G 1 |
| Rücklauf Speicher-Wassererwärmer | CU 22 x 1 oder G 1 |
Energieeffizienz (ErP-Label & ηs)
Mit der Energieeffizienzklasse A+++ und einer jahreszeitbedingten Raumheizungs-Energieeffizienz ηs von bis zu 216 % (je nach Betriebsfall) gehört die Viessmann Vitocal 150-A 3,8 kW zu den besonders sparsamen Luft/Wasser-Wärmepumpen ihrer Leistungsklasse. In Kombination mit einem Temperaturregler der Klasse II erreicht der Verbund eine ηs von 142 % und die Effizienzklasse A++.
| Raumheizungs-Energieeffizienzklasse | ηs (ETA) Raumheizung | Wärmenennleistung | Jährlicher Energieverbrauch |
| A+++ (Niedertemperaturanwendung) | 176 % | 4 kW | 1883 kWh |
| A++ (Mitteltemperaturanwendung) | 127 % | 4 kW | 2395 kWh |
| – | 148 % | 6 kW | 3662 kWh |
| – | 122 % | 5 kW | 4217 kWh |
| – | 216 % | 2 kW | 573 kWh |
| – | 146 % | 2 kW | 680 kWh |
Der eingesetzte Temperaturregler der Klasse II verbessert die Effizienz um weitere 2 %-Punkte. Daraus ergibt sich eine Energieeffizienz Verbund (Heizung) von 142 %, was der Energieeffizienzklasse A++ entspricht.
Schallemission & Regelung
Durch Advanced Acoustics Design+ arbeitet die Außeneinheit leise und eignet sich damit auch für verdichtete Wohngebiete. Die integrierte Regelung mit Farb-Touchdisplay ermöglicht eine komfortable Bedienung und zahlreiche Komfortfunktionen.
| Schallleistungspegel Außen | 51 dB |
| Schallleistungspegel Innen | 40 dB |
| Temperaturregler Klasse | II |
| Beitrag Raumheizungs-Energieeffizienz | + 2 % |
| Energieeffizienz Verbund (Heizung) | 142 % |
| Energieeffizienzklasse Verbund (Heizung) | A++ |
Lieferumfang des TU-Sets (3,8 kW)
Das TU-Set der Viessmann Vitocal 150-A 3,8 kW umfasst alle wesentlichen Komponenten für den Anschluss an das Heizsystem. Montagezubehör und elektrische Beipackteile sind bereits enthalten.
| Position | Artikelnummer | Bezeichnung | Menge |
| 0010 | 7988236 | ODU 150-A AWMOF-151.A1.04-230V-V001 (Außeneinheit) | 1 |
| 0020 | 7974983 | IDU-A AWMIW.A1.19-V052 (Inneneinheit) | 1 |
| 0030 | 7055258 | TU-Set Vitocal 150-A | 1 |
| 0040 | 7977219 | Beipack Elektrik ODU230V | 1 |
FAQ zur Viessmann Vitocal 150-A 3,8 kW
Für welche Gebäude eignet sich die Vitocal 150-A 3,8 kW?
Die 3,8 kW-Variante eignet sich ideal für gut gedämmte Einfamilienhäuser, Reihenhäuser oder sanierte Bestandsgebäude mit geringer bis mittlerer Heizlast. Durch die hohe Effizienz und die Vorlauftemperaturen bis 70 °C ist sie sowohl für Flächenheizungen als auch für geeignete Heizkörpersysteme interessant.
Kann die Vitocal 150-A auch aktiv kühlen?
Ja, die Wärmepumpe ist reversibel ausgeführt und kann neben dem Heizbetrieb auch zum Kühlen genutzt werden. Am Betriebspunkt A35/W18 erreicht sie eine Kühlleistung von 4,0 kW bei einem EER von 4,7. In Verbindung mit Flächenkühlung sorgt sie so für spürbar mehr Komfort im Sommer.
Welches Kältemittel kommt zum Einsatz und wie umweltfreundlich ist es?
Die Anlage arbeitet mit dem natürlichen Kältemittel R290. Mit einem GWP von 0,02 und einem CO₂-Äquivalent von nur 0,000024 t zählt es zu den besonders klimafreundlichen Kältemitteln und leistet einen wichtigen Beitrag zur Emissionsreduktion.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
