Viessmann Paket Vitocal 250-A Compact A06 5,6 kW 230V AF mit Montagehilfe, Anschluss nach oben / links / rechts

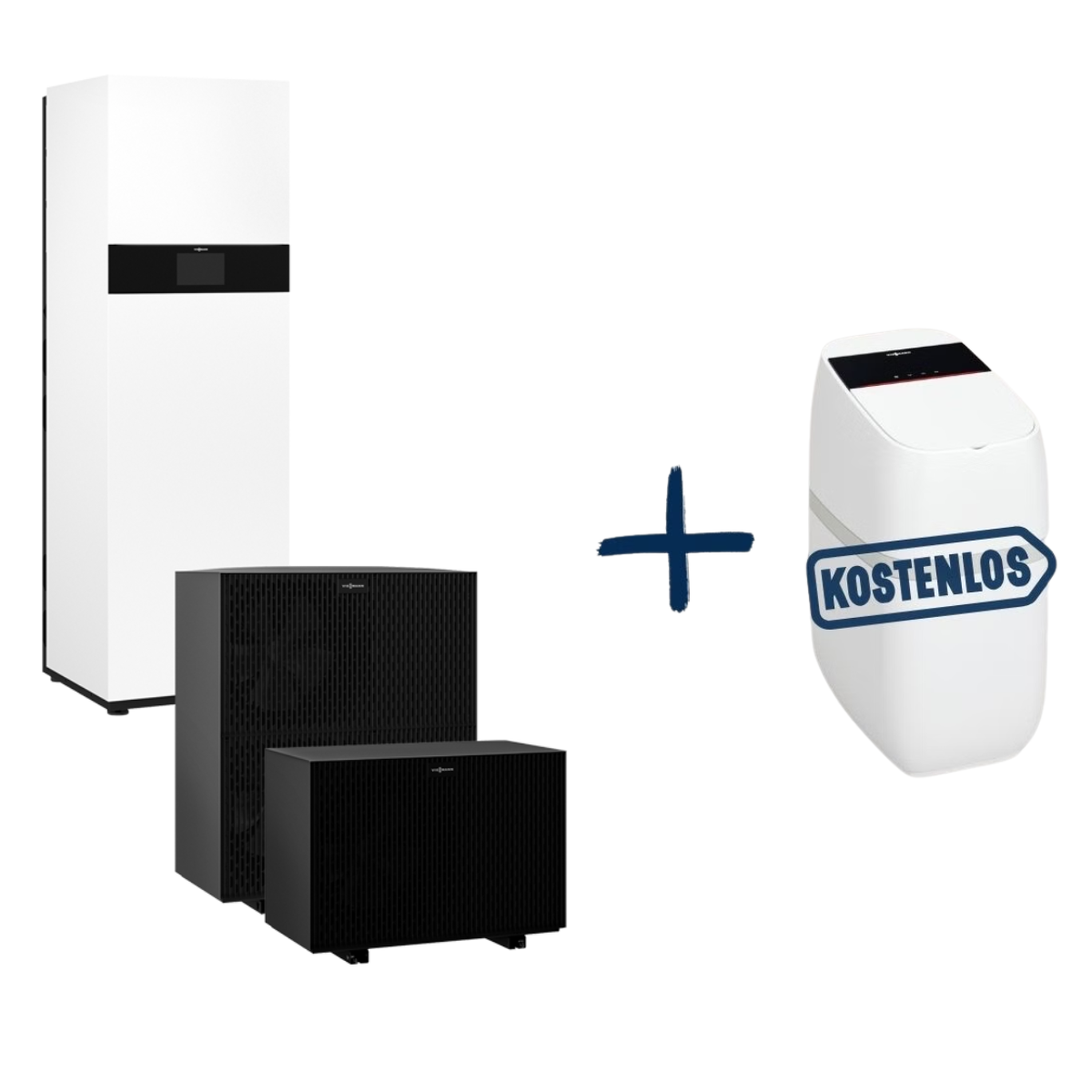

Viessmann Vitocal 250-A Compact A06 5,6 kW 230V AF – Luft/Wasser-Wärmepumpe Kompaktgerät mit 190-l-Speicher inkl. Vitoset Aqua 19D Enthärtungsanlage

Oben bitte die gewünschte Montagehilfe auswählen (Oben/Links/Rechts)

Das Paket Vitocal 250-A Compact A06 230V AF, inkl. Vitoset Aqua 19D Enthärtungsanlage, mit 5,6 kW (A-7/W35) von Viessmann ist eine modulierende Luft/Wasser-Wärmepumpe in Monoblock-Ausführung mit Außeneinheit und bodenstehender Inneneinheit mit integriertem Speicher-Wassererwärmer. Das Kompaktgerät eignet sich für Raumbeheizung, Raumkühlung und Trinkwassererwärmung und überzeugt durch hohe Effizienz im Teillastbetrieb dank DC-Inverter-Technologie.

Die AF-Ausführung (Antifreeze) bietet zusätzliche Betriebssicherheit für frostgefährdete Installationsbereiche. Mit einer maximalen Vorlauftemperatur von bis zu 70 °C bei -10 °C Außentemperatur eignet sich die Anlage sowohl für Neubau als auch für Modernisierung.

Ihre Vorteile auf einen Blick

• Kompaktlösung: Wärmepumpe und 190-l-Speicher-Wassererwärmer in einem Gerät
• Natürliches Kältemittel R290 mit sehr niedrigem GWP (0,02)
• Reversibel: Heizen und aktives Kühlen in einem System
• Hydro AutoControl zur selbstoptimierenden Volumenstromregelung
• Besonders leise dank Advanced acoustics design+ (AAD+)
• Viessmann One Base mit 7-Zoll-Farb-Touchdisplay und Energiecockpit
• Smart vernetzt mit ViCare App, ViGuide, WLAN und LAN-Erweiterung
• Optimiertes Energiemanagement für PV, Speicher und Eigenstromnutzung
• Anlagenschutz durch Heizungsfilter Dirtstop XL

Systemaufbau

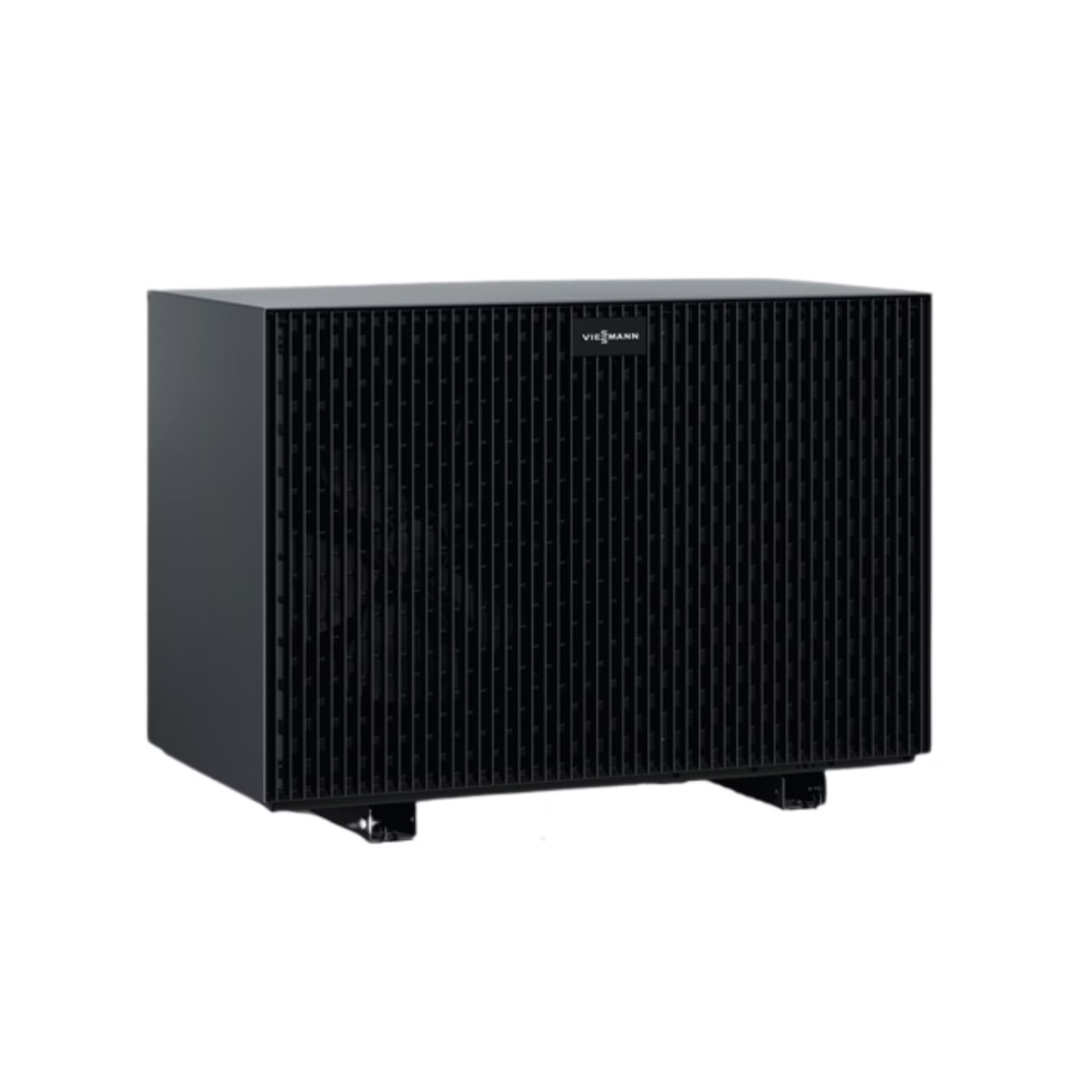

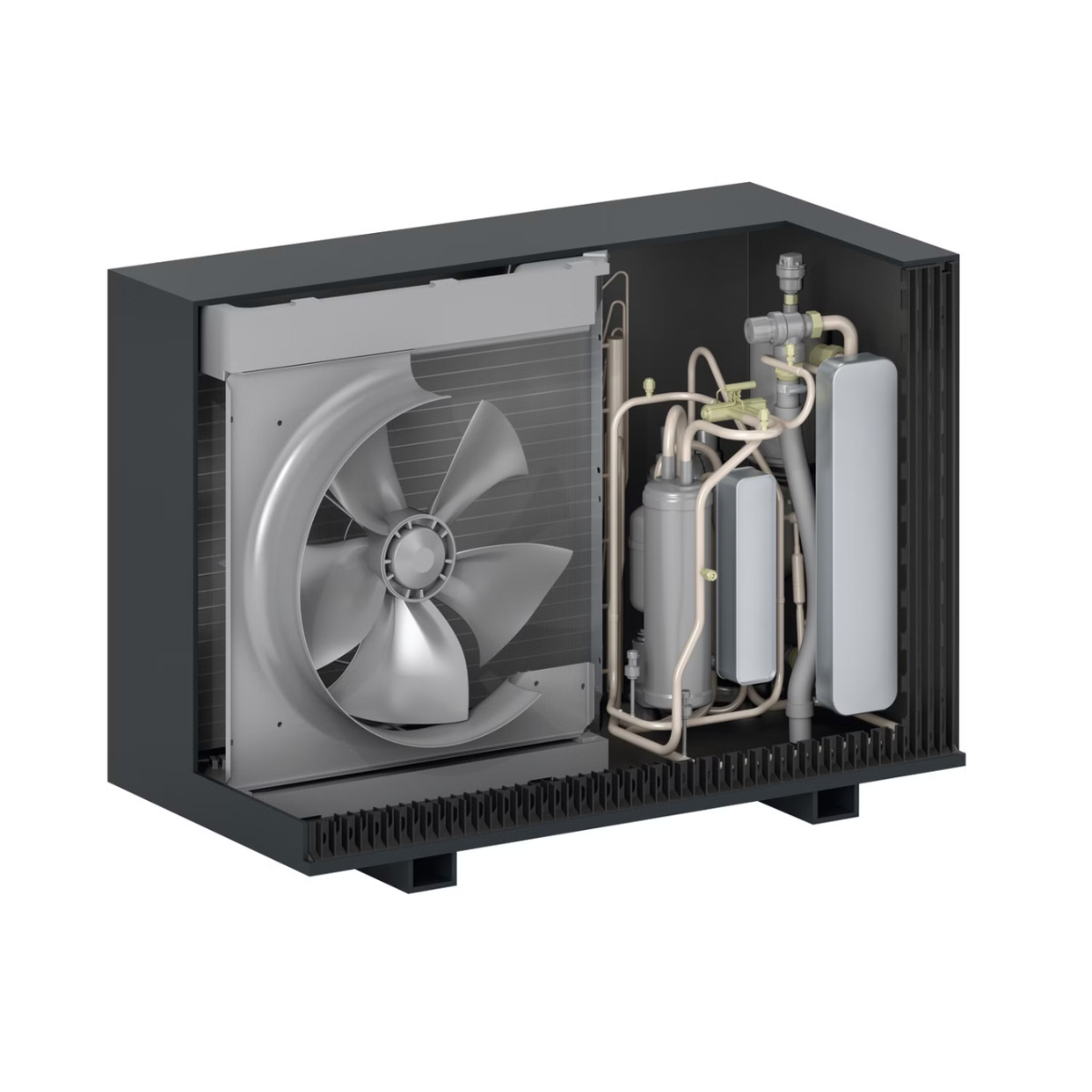

Die Vitocal 250-A Compact besteht aus einer Außeneinheit (ODU 250-A) und einer bodenstehenden Inneneinheit IDU-A Compact mit integriertem 190-l-Speicher-Wassererwärmer. Die Verbindung zwischen Außen- und Inneneinheit erfolgt über Quattro-Verbindungsleitungen (Zubehör). Die Außeneinheit wird auf einer Boden- oder Wandkonsole montiert, die Inneneinheit ist als Kompaktgerät bodenstehend ausgeführt.

Technische Daten – Leistung & Effizienz

Heizleistung / COP

• A2/W35: 3,10 kW | 0,78 kW Leistungsaufnahme | COP 4,00
• A7/W35: 4,80 kW | 0,94 kW Leistungsaufnahme | COP 5,10
• A-7/W35: 5,60 kW | 1,87 kW Leistungsaufnahme | COP 3,00

Kühlen / EER

• A35/W18: 5,00 kW | 1,14 kW Leistungsaufnahme | EER 4,40

Betriebsgrenzen

• Heizbetrieb: -20 °C bis +40 °C
• Kühlbetrieb: +15 °C bis +45 °C
• Max. Vorlauftemperatur: 70 °C

Kältemittel & Umweltkennwerte

• Kältemittel: R290
• Füllmenge: 1,20 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,0000240 t

Sicherheitshinweis: R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3). Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch den Technischen Dienst von Viessmann erfolgen.

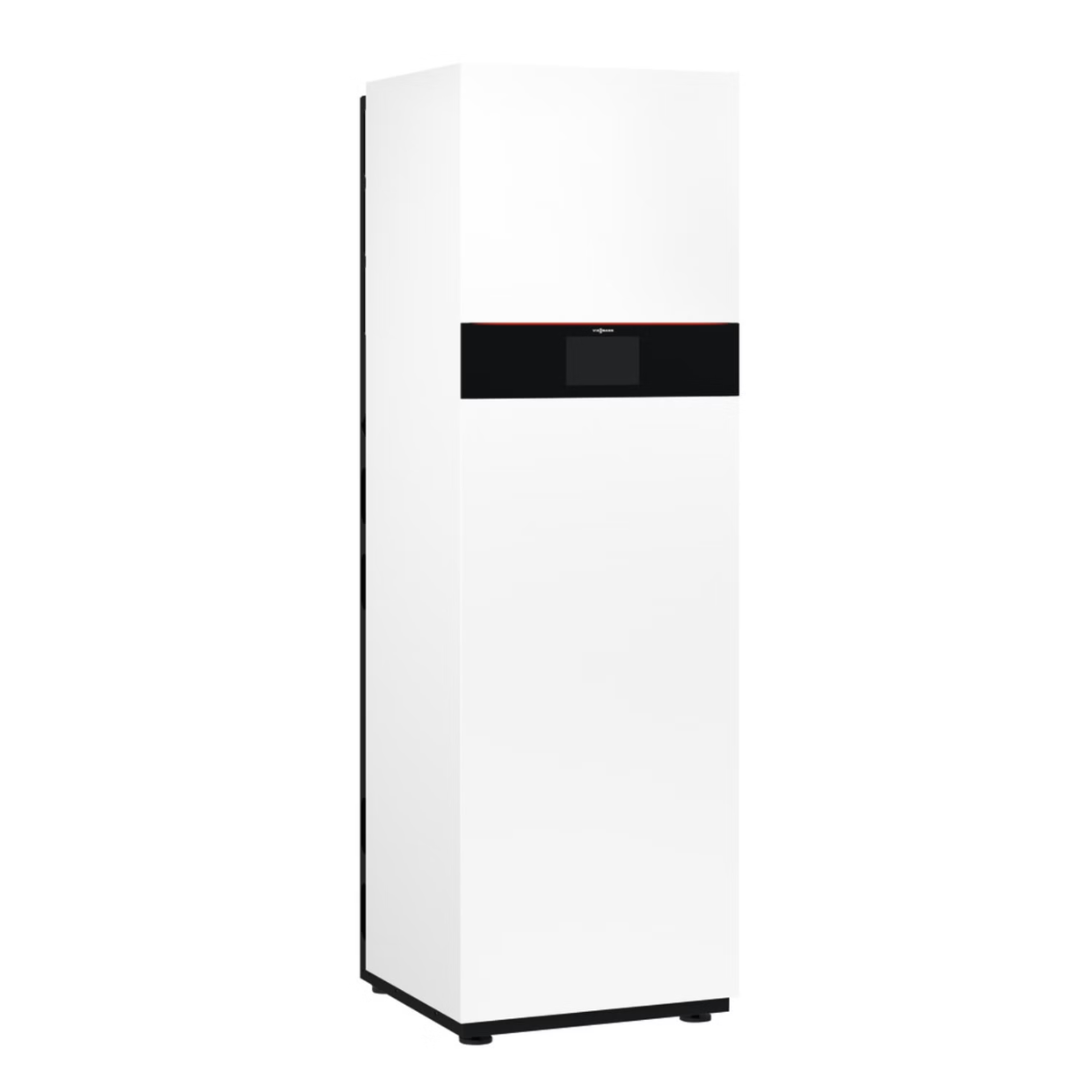

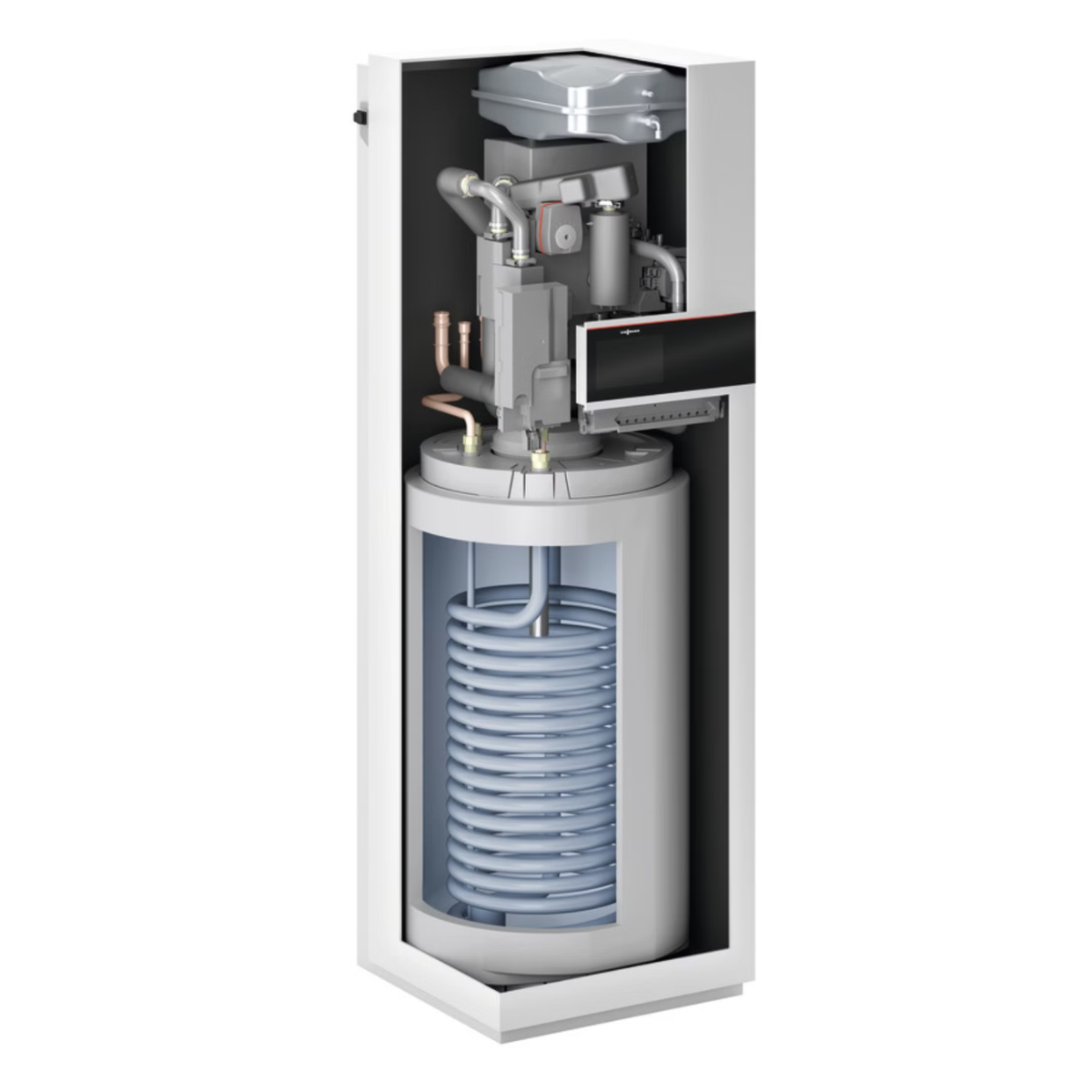

Inneneinheit IDU-A Compact – Ausstattung

• Integrierter Speicher-Wassererwärmer: 190 l
• Speicher aus Stahl mit Ceraprotect-Emaillierung
• Korrosionsschutz durch Magnesium-Schutzanode
• Hydro AutoControl zur Bereitstellung der Abtauenergie und Sicherstellung der Mindestumlaufmenge
• 4/3-Wege-Ventil Heizen / Trinkwassererwärmung / Bypass
• Hocheffizienz-Umwälzpumpe für Sekundärkreis
• Heizwasser-Durchlauferhitzer: 8 kW
• Pufferspeicher: 16 l
• Volumenstromerfassung, Wasserdrucksensor, Sicherheitsventil und Digital-Manometer
• Membran-Druckausdehnungsgefäß: 18 l integriert

Regelung & Bedienkomfort

• Viessmann One Base mit 7-Zoll-Farb-Touchdisplay
• Inbetriebnahme-Assistent und Energiecockpit
• WLAN-Hotspot für lokalen Service ohne Internetverbindung
• Active Cooling Kühlregelfunktion
• Integrierte Energiebilanzierung
• Darstellung der Energieflüsse in ViCare App und ViGuide
• Unterstützung von Smart Grid, EVU-Sperre und EEBUS
• Kompatibel mit KNX/TP, Modbus RTU und Modbus TCP über Zubehör

Funktionen Wärmepumpenregelung

• Zeitprogramme getrennt einstellbar für Heizkreis, Heiz-/Kühlkreis, Trinkwasser und Zirkulation
• Party-Mode, Ferienprogramm, Ferien-Zuhause-Programm
• Einstellung von 3 Raumtemperatur-Niveaus und Trinkwassertemperatur
• Variable Heizgrenze und Sommersparbetrieb
• Automatische Sommer-/Winterzeitumstellung
• Programme zur kontrollierten Estrichtrocknung
• Notbetrieb ohne Außeneinheit
• Wartungs- und Störungsmeldungen mit Lightguide-Anzeige

Viessmann Energy Management

Das integrierte Viessmann Energy Management ermöglicht den ausgleichenden Betrieb von Komponenten im Haus, die Strom erzeugen, verbrauchen oder speichern. Im Fokus steht die Eigenverbrauchsoptimierung von selbst erzeugtem PV-Strom. Die Wärmepumpe kann dabei zur Steuerzentrale der Energieflüsse im Haus werden – etwa in Verbindung mit Photovoltaik, Stromspeicher, Wallbox und weiteren kompatiblen Zubehören.

Hinweis: In Verbindung mit Wärmepumpenkaskaden ist das Viessmann Energy Management nicht verfügbar. Für Heiz-/Kühlkreise mit Mischer und für die Optimierung der Eigenstromnutzung können zusätzliche Erweiterungen bzw. Zubehöre erforderlich sein.

Elektrische Daten

Außeneinheit

• Nennspannung Verdichter: 1/N/PE 230 V / 50 Hz
• Anlaufstrom Verdichter: 10 A

Inneneinheit

• Nennspannung Wärmepumpenregelung: 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A / 250 V
• Max. elektrische Leistungsaufnahme Sekundärpumpe: 60 W
• EEI Sekundärpumpe: 0,2
• Nennspannung Heizwasser-Durchlauferhitzer: 230 V oder 400 V
• Heizleistung Durchlauferhitzer: 8 kW

Schall & Abmessungen

Schallleistungspegel

• Außen: 47 dB
• Innen: 40 dB(A)

Abmessungen & Gewicht

• Außeneinheit: 600 × 1144 × 841 mm | 162 kg
• Inneneinheit: 597 × 600 × 1900 mm | 170 kg

Speicher-Wassererwärmer (integriert)

• Speicherinhalt: 190 l
• Max. Trinkwassertemperatur: 68 °C
• Warmwasserbereitungs-Energieeffizienzklasse: A
• Warmwasserbereitungs-Energieeffizienz (ηwh): 109,00 %
• Lastprofil: XL

Anschlüsse

• Heizwasservorlauf/-rücklauf: G 1 1/4
• Vorlauf/Rücklauf Speicher-Wassererwärmer: G 1

Energieeffizienz (ErP – Auszug)

• Raumheizungs-Energieeffizienzklasse Niedertemperatur, durchschnittliches Klima: A+++
• ηs Niedertemperatur, durchschnittliches Klima: 183 %
• Jährlicher Energieverbrauch Niedertemperatur, durchschnittliches Klima: 2373 kWh
• Raumheizungs-Energieeffizienzklasse Mitteltemperatur, durchschnittliches Klima: A++
• ηs Mitteltemperatur, durchschnittliches Klima: 141 %
• Jährlicher Energieverbrauch Mitteltemperatur, durchschnittliches Klima: 2890 kWh
• Temperaturregler Klasse: II
• Beitrag Raumheizungs-Energieeffizienz: 2 %

Voller Lieferumfang – Paket Vitocal 250-A Compact A06 230V AF

• 1 × Viessmann Vitocal 250-A Compact A06 230V V109 (Art.-Nr. Z032491)
• 1 x Viessmann Vitoset Aqua 19D Enthärtungsanlage (Art.-Nr. Z024763)
• 1 × Montagehilfe AP nach oben (Art.-Nr. ZK06061) / Montagehilfe AP nach links (Art.-Nr. ZK06062) / Montagehilfe AP nach rechts (Art.-Nr. ZK06063)
• 1 × Zubehör-/Anschlusskomponente (Art.-Nr. 3211097)
• 1 × Membran-Ausdehnungsgefäß H35 weiß (Art.-Nr. 7938083)
• 1 × Kappenventil R 3/4 (Art.-Nr. 9572213)
• 1 × Heizungsfilter Dirtstop XL 1 1/4" (Art.-Nr. 3203050)

Zubehör im Paket (Auszug)

Montagehilfe Kompaktgerät – Aufputzinstallation nach oben

• Anschlusskonsole
• Heizwasservorlauf- und Heizwasserrücklaufleitung G 1 1/4 mit Wärmedämmung
• Kaltwasser- und Warmwasserleitung G 1 mit Wärmedämmung
• Absperrarmaturen für Heizwasservorlauf und -rücklauf mit KFE-Hahn

Hinweis: Für Kühlbetrieb müssen die Absperrarmaturen bauseitig gedämmt werden.

Heizungsfilter Dirtstop XL

• Heizungsfilter mit integrierten Magneten
• Geeignet für Wärmepumpen bis 20 kW
• Anschluss waagerecht oder senkrecht
• Heizungsfilter mit integrierten Kugelhähnen
• Wärmedämmschalen und Montagewerkzeug

Hinweis: Bei Modernisierung zwingend vorsehen, im Neubau empfohlen. Bei Monoblock-Wärmepumpen zwischen Innen- und Außeneinheit zum Schutz der Außeneinheit einbauen.

Hinweise zur Installation

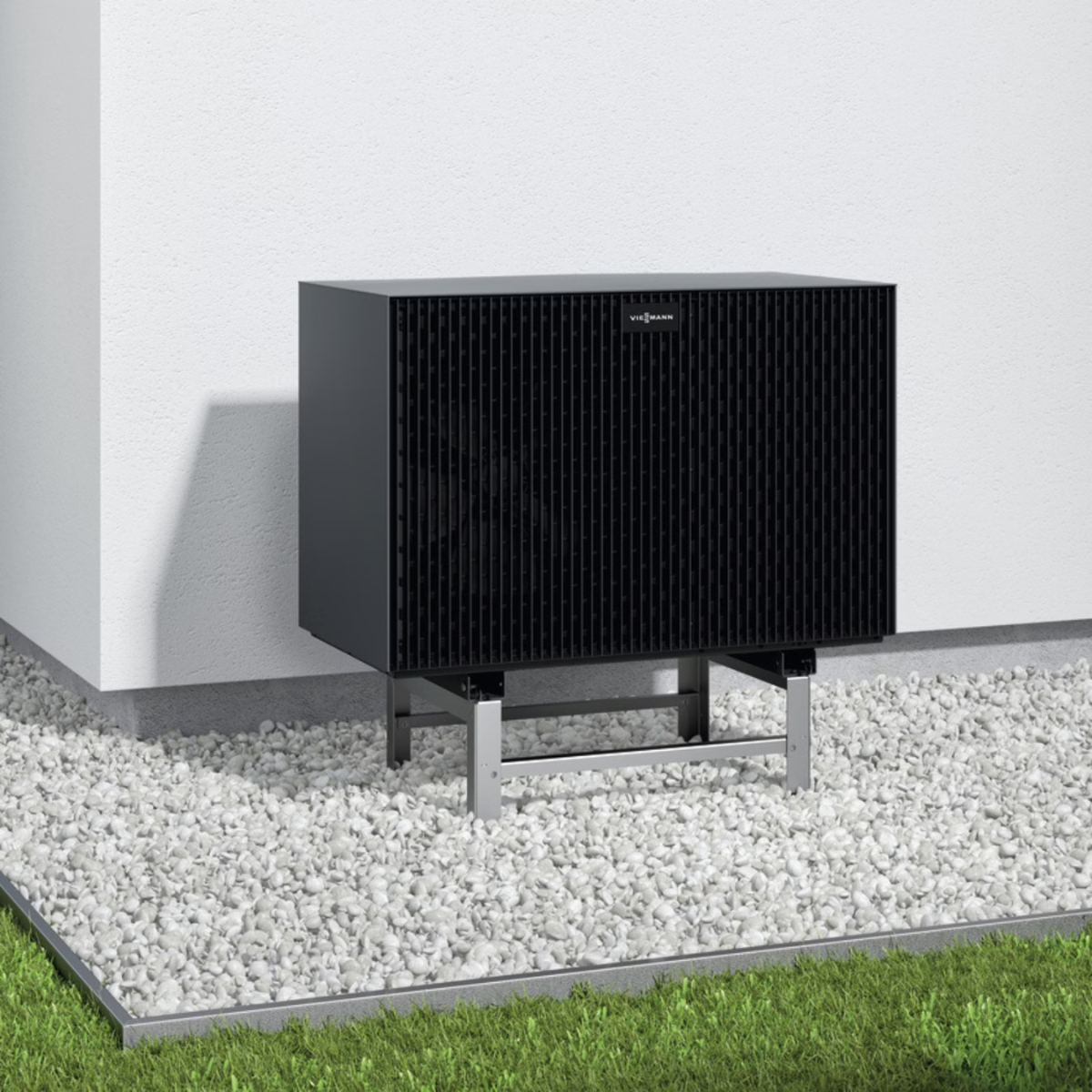

• Außeneinheit auf Boden- oder Wandkonsole montieren
• Inneneinheit bodenstehend
• Verbindung zwischen Außen- und Inneneinheit über Quattro-Verbindungsleitungen (Zubehör)
• LAN-Anschluss-Erweiterung zur Integration in die Inneneinheit im Lieferumfang enthalten
