Viessmann Paket Vitocal 250-A AWO-E-AC 251.A19 mit Vitocell 120-E SVW 600 l
Komplettpaket für effizientes Heizen, Kühlen und Trinkwassererwärmung: Die modulierende Viessmann Vitocal 250-A 12,3 kW wird mit dem Heizwasser-Pufferspeicher Vitocell 120-E SVW 600 l kombiniert. Das natürliche Kältemittel R290 (GWP 0,02) macht das System zukunftssicher; Regelung, Monitoring und Service erfolgen komfortabel über ViCare und ViGuide Pro.

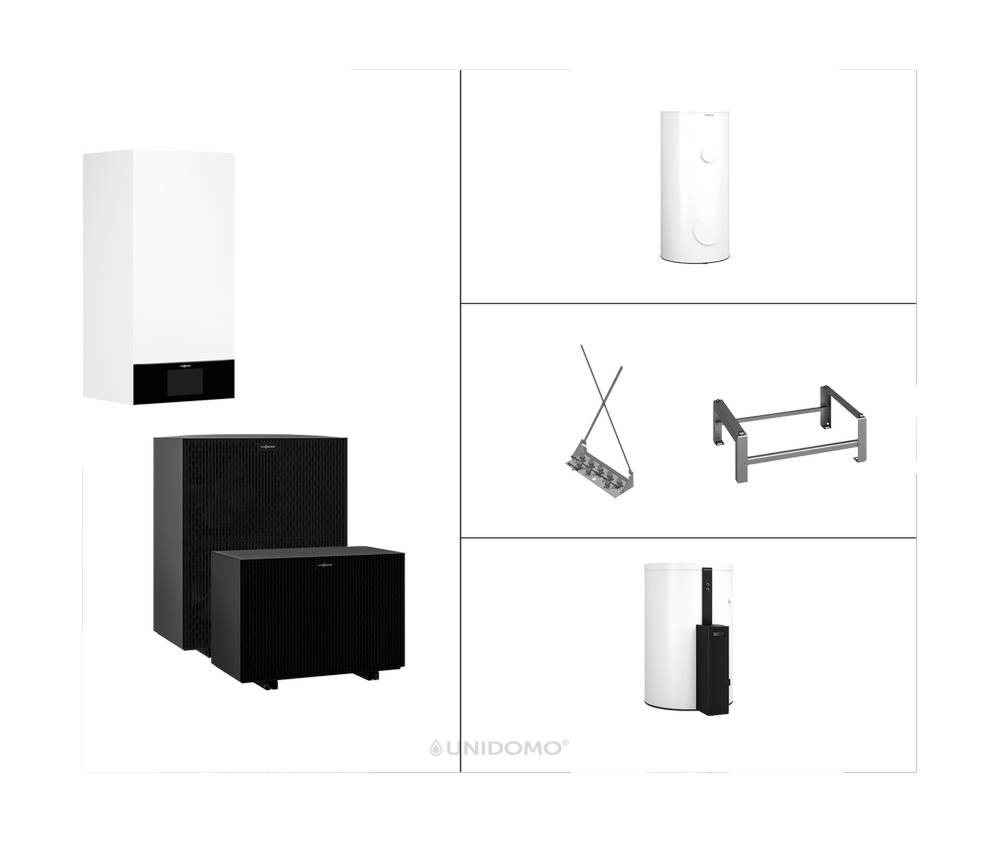

Lieferumfang (Paketliste)
- 1 × Z029983 – Vitocal 250-A AWO-E-AC 251.A19
- 1 × ZK06008 – Montagehilfe Aufputz-Montage (450 mm)
- 1 × ZK06013 – Konsole für Bodenmontage
- 1 × Z029511 – Vitocell 120-E SVW 600 l S1
- 2 × 7438702 – Tauchtemperatursensor (NTC 10 kOhm)
- 1 × 7938083 – Membran-Ausdehnungsgefäss H35 white
- 1 × 9572213 – Kappenventil R3/4
- 1 × 7266384 – Heizungsfilter compact
- 1 × 7970102 – Viessmann ViGuide Pro

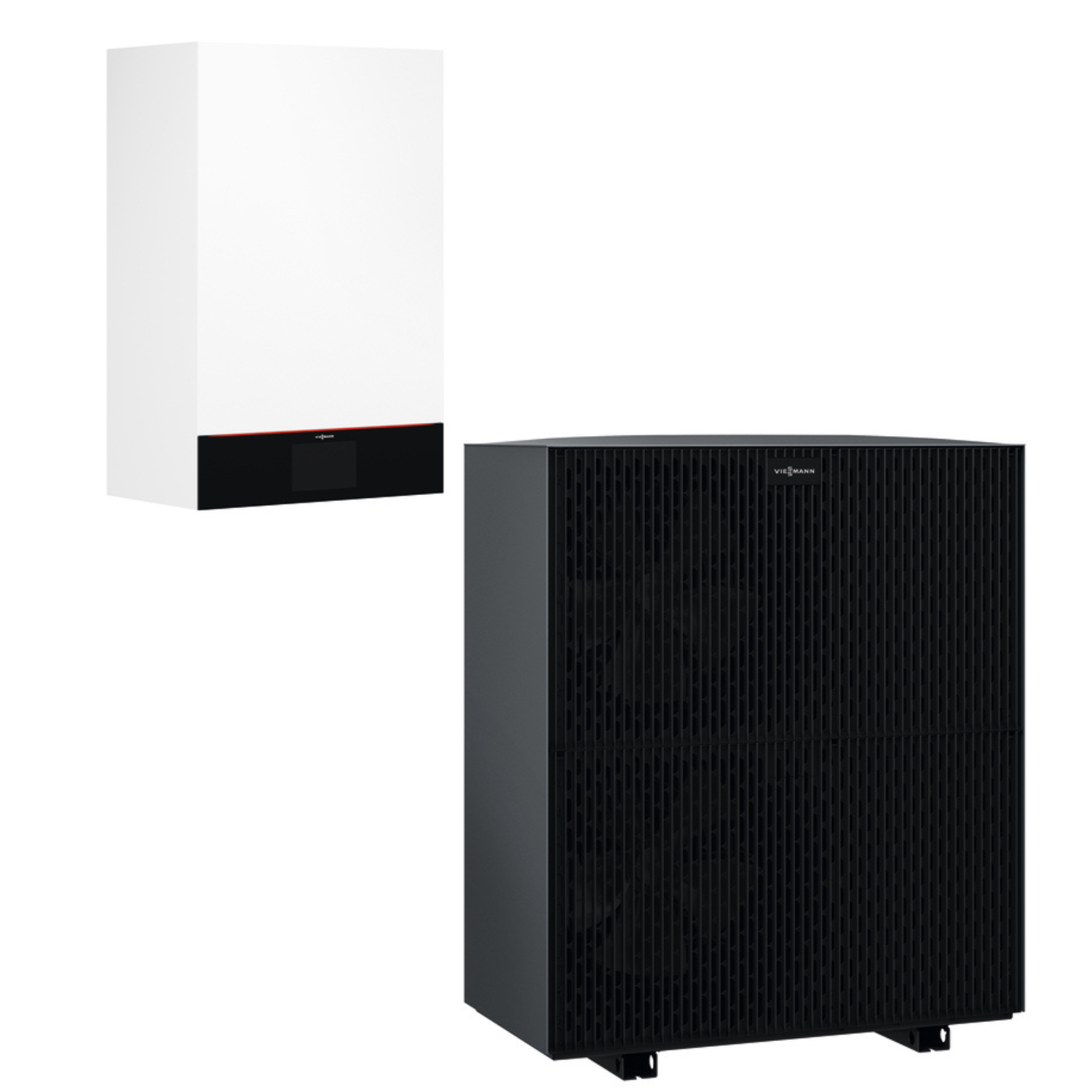

Viessmann Vitocal 250-A – Wärmepumpe
Typ: AWO-E-AC 251.A19
Kerneigenschaften: Hohe Effizienz durch DC-Inverter und modulierenden Betrieb, Vorlauftemperatur bis 70 °C bei −10 °C Außentemperatur, reversibler Betrieb (Heizen/Kühlen), leiser Betrieb dank Advanced acoustics design+ (AAD+), internetfähig über WLAN/LAN (Zubehör im Lieferumfang).

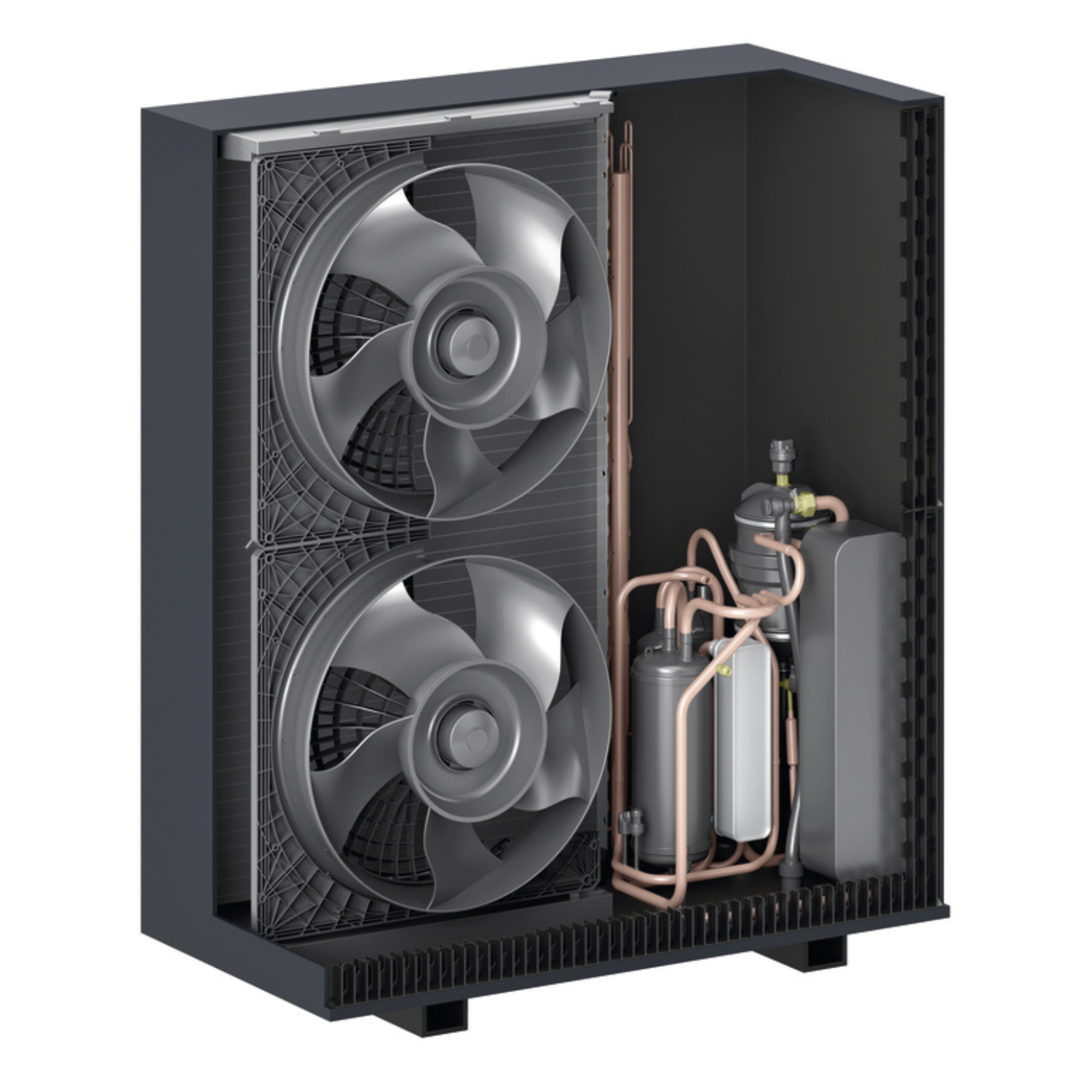

Außeneinheit
Scroll-Verdichter (drehzahlgeregelt), elektronisches Expansionsventil, drehzahlgesteuerte Axialventilatoren, energieeffiziente Abtauung per Kreislaufumkehr, korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin und geschwungenen Lamellen, asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301), integrierter Wasserfilter, Tragehilfen im Lieferumfang.
Hinweis zum Kältemittel
R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE 34). Arbeiten am Kältekreis der Außeneinheit dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

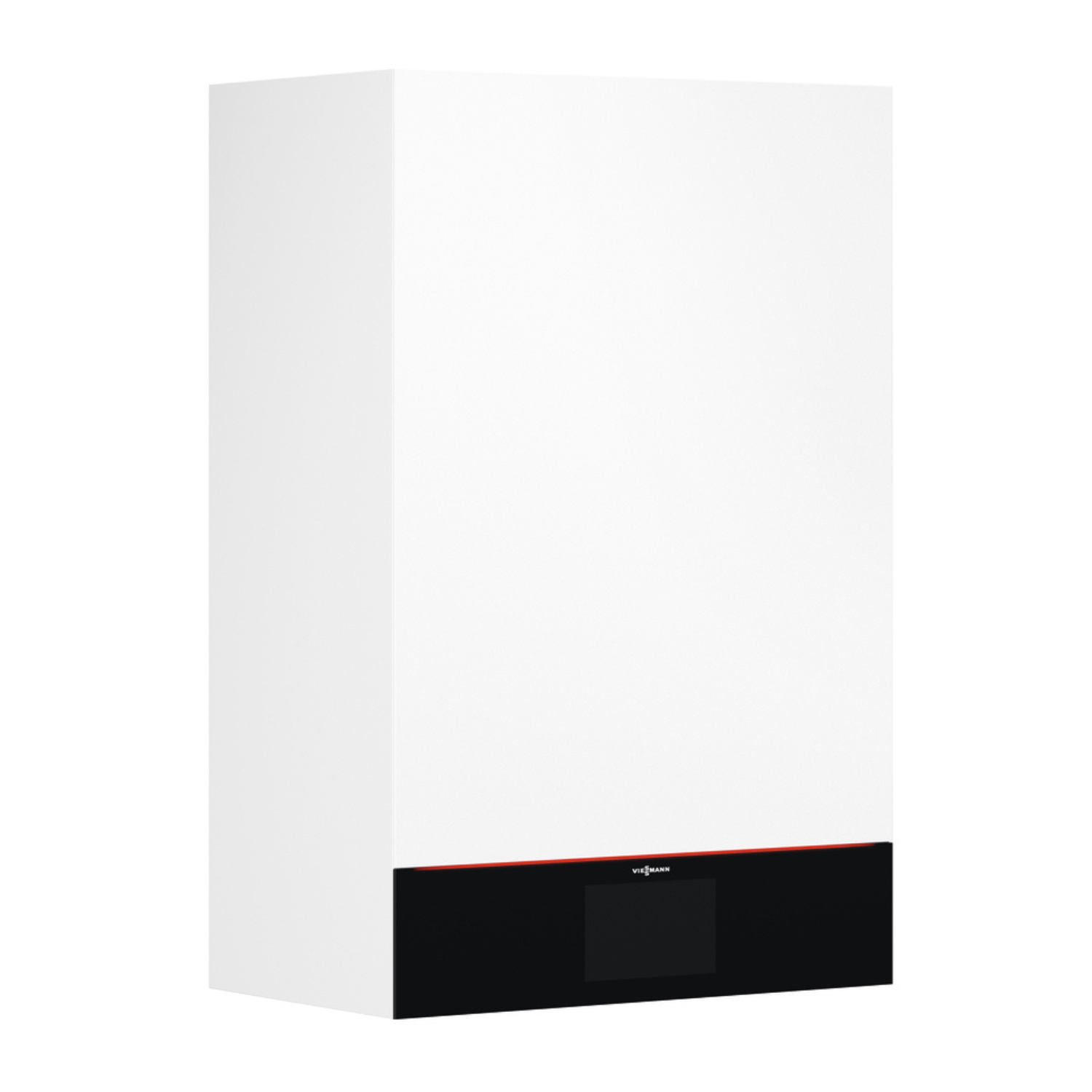

Inneneinheit & Regelung
Hydro AutoControl, Hocheffizienz-Umwälzpumpe (Heizkreis), Abtaupuffer 16 l, Bypassfunktion, Heizwasser-Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden), wandhängende Montage. Bedienung über 7-Zoll Farb-Touchdisplay oder per App; witterungsgeführte, digitale Wärmepumpen- und Heiz-/Kühlkreisregelung.
Hydraulikfähigkeit: Für Anlagen mit bis zu 4 Heiz-/Kühlkreisen; Kaskadenfunktion für bis zu 5 Wärmepumpen. Optionaler Hybridbetrieb via Hybrid Pro Control (z. B. mit Öl-/Gasheizkessel).
Leistungsdaten Heizen
| Bei Betriebspunkt A2/W35 – Nenn-Wärmeleistung | 8,6 kW |
| Bei Betriebspunkt A2/W35 – Elektr. Leistungsaufnahme | 2,1 kW |
| Bei Betriebspunkt A2/W35 – COP | 4,1 |
| Bei Betriebspunkt A7/W35 – Nenn-Wärmeleistung | 9 kW |
| Bei Betriebspunkt A7/W35 – Elektr. Leistungsaufnahme | 1,7 kW |
| Bei Betriebspunkt A7/W35 – COP | 5,3 |
| Bei Betriebspunkt A−7/W35 – Nenn-Wärmeleistung | 12,3 kW |
| Bei Betriebspunkt A−7/W35 – Elektr. Leistungsaufnahme | 4,24 kW |
| Bei Betriebspunkt A−7/W35 – COP | 2,9 |
Leistungsdaten Kühlen
| Bei Betriebspunkt A35/W18 – Kühlleistung | 10,5 kW |
| Bei Betriebspunkt A35/W18 – Elektr. Leistungsaufnahme | 2 kW |
| Bei Betriebspunkt A35/W18 – EER | 5,2 |
Betriebsgrenzen Luft
| Heizen – Lufteintritt min./max. | −20 / 40 °C |
| Kühlen – Lufteintritt min./max. | 10 / 45 °C |
Heizwasser (Sekundärkreis)
| Max. externer Druckverlust (RFH) bei 1000 l/h | 600 mbar |
| Max. externer Druckverlust (RFH) bei 1000 l/h | 60 MPa |
| Max. Vorlauftemperatur | 70 °C |
| Zul. Betriebsdruck | 3 bar / 0,3 MPa |
Elektrische Werte – Außeneinheit
| Nennspannung Verdichter | 3/N/PE 400 V/50 Hz |
| Anlaufstrom Verdichter | < 10 A |
Elektrische Werte – Inneneinheit
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz |
| Absicherung intern | T 6,3 A |
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 63 W |
| EEI Sekundärpumpe | 0,2 |
| Nennspannung | 1/N/PE 230 V/50 Hz |
| Oder Nennspannung | 3/N/PE 400 V/50 Hz |
| Heizleistung | 8 kW |
Kältemittel
| Typ | R290 |
| Füllmenge | 2 kg |
| GWP | 0,02 |
| CO₂-Äquivalent | 0,00004 t |
Abmessungen & Gewichte
| Außeneinheit (L × B × H) | 680 × 1.144 × 1.382 mm |
| Gewicht Außeneinheit | 257 kg |
| Inneneinheit (L × B × H) | 360 × 450 × 920 mm |
| Gewicht Inneneinheit | 47 kg |
Farbe
| Außeneinheit | Vitographite |
| Inneneinheit | Vitopearlwhite |
Anschlüsse
- Heizwasservorlauf: CU 28 × 1
- Heizwasserrücklauf: CU 28 × 1
- Vorlauf Speicher-Wassererwärmer: CU 22 × 1
- Rücklauf Speicher-Wassererwärmer: CU 22 × 1
ErP – Wärmepumpe
| Jahreszeitbedingte Raumheizungs-EE-Klasse | A+++ (je nach Auslegung) |
| EE 191 % – Wärmenennleistung 14 kW – jährl. Verbrauch | 5.897 kWh |
| EE 152 % – Wärmenennleistung 13 kW – jährl. Verbrauch | 7.019 kWh |
| EE 147 % – Wärmenennleistung 19 kW – jährl. Verbrauch | 12.265 kWh |
| EE 121 % – Wärmenennleistung 19 kW – jährl. Verbrauch | 14.724 kWh |
| EE 215 % – Wärmenennleistung 7 kW – jährl. Verbrauch | 1.773 kWh |
| EE 159 % – Wärmenennleistung 7 kW – jährl. Verbrauch | 2.224 kWh |
| Schallleistungspegel außen / innen | 48 dB / 40 dB |
| Temperaturregler – Klasse / Beitrag | II / 2 % |
Vitocell 120-E – SVW-600-S1 (mit Vitotrans 353)
Heizwasser-Pufferspeicher mit Frischwasser-Modul für hygienische Trinkwassererwärmung (Durchlauferhitzer-Prinzip). Stahlkorpus mit separat verpackter Wärmedämmung, Ummantelung aus Polystyrol, Stellfüße. Interne Aufteilung in Trinkwasser- und Heizkreiszone (Lochblech), Ladelanze in der Trinkwasserzone, Einström-/Verteilungseinrichtung in der Heizkreiszone. Drei Klemmsysteme für Sensoren/Regler/Thermometer, sieben Vor-/Rücklaufanschlüsse für Wärmepumpe, Heizkreis und weiteren Wärmeerzeuger; zusätzlicher Anschluss für Elektro-Heizeinsatz.
Speicher- und Modulkennwerte
| Farbe | vitopearlwhite |
| Bruttovolumen | 634,4 l |
| Trinkwasserzone | 356,5 l |
| Heizwasserzone | 277,9 l |
| Anschlüsse – Ladelanze | R 1 1/2 |
| Anschlüsse – Vor-/Rücklauf | R 1 1/4 |
| Zulässige Temperatur Heizwasser | 110 °C |
| Zulässiger Betriebsdruck Heizwasserseitig | 3 bar |
| Gesamtabmessungen mit Vitotrans (L × B × H) | 1064 × 1466 × 1645 mm |
| Gesamtgewicht mit Vitotrans | 143 kg |
| Einbringmaße – Länge / Kippmaß | 790 mm / 1630 mm |
| Vitotrans 353 – Typ | PZSA |
| Zapfleistung (bis) | 25 l/min |
| Zul. Betriebsdruck (Primär / Sekundär) | 10 bar / 10 bar |
| Max. Betriebstemperatur (Primär / Sekundär) | 95 °C / 95 °C |
| Anschlüsse (Primär / Sekundär) | G 1 / G 1 |
Weitere Paketkomponenten
- Tauchtemperatursensor (NTC 10 kOhm): für Tauchhülse, Leitung 5,8 m, Stecker
- Vitoset MAG H35 (35 l): Weiß, max. 3/0,3 bar/MPa, R 3/4, Ø 376 mm, Höhe 466 mm, 5 kg
- Kappenventil R 3/4: für MAG N 25–N 50, PN 10, bis 120 °C
- Heizungsfilter compact: rückspülbar, Magnetitabscheidung, drehbarer Flansch, Edelstahl-Filter, Rückspülanzeige, 3,6 m³/h 0,18 bar / 1,5 m³/h 0,03 bar, max. 10 bar / 110 °C, Rp 1″
ViGuide Pro – Service & Monitoring
12 Monate erweiterte Analysefunktionen inklusive: Systemübersicht, Parameter lesen/ändern (mit Protokoll), Betriebsdatenaufzeichnung, Permanentinspektion mit digitalem Serviceprotokoll. Automatische Verlängerung, Kündigung bis 1 Monat vor Laufzeitende; Funktionsumfang abhängig von Regelung/Firmware (siehe viguide.info).
Verbund-Effizienz (Heizung)
| Energieeffizienz Verbund (Heizung) | 135 % |
| Energieeffizienzklasse Verbund | A++ |
