Viessmann Paket Vitocal 250-A 12,3 kW Luft/Wasser Wärmepumpe mit 250 L Trinkwasserspeicher

Viessmann Paket: Vitocal 250-A AWO-E-AC 251.A19 mit Vitocell 100-V CVWC 250 l

Dieses Paket kombiniert die modulierende Viessmann Vitocal 250-A (Typ AWO-E-AC 251.A19) mit dem Trinkwasserspeicher Vitocell 100-V CVWC 250 l – ideal für effizientes Heizen, aktives Kühlen und komfortable Warmwasserbereitung in Neubau und Modernisierung. Die Wärmepumpe arbeitet leise, nutzt das natürliche Kältemittel R290 und erreicht bis zu 70 °C Vorlauf bei −10 °C Außentemperatur. Über ViCare und ViGuide Pro behalten Sie Betrieb und Verbrauch im Blick; integriertes WLAN/LAN sorgt für eine stabile Anbindung.

Im Alltag punktet die Anlage mit präziser Leistungsregelung (DC-Inverter), effizienter Abtauung und der selbstoptimierenden Hydraulik via Hydro AutoControl. Die Inneneinheit ist auf schnellen Einbau ausgelegt, das Zubehör im Paket erleichtert Montage und Service. Für größere Projekte ist eine Kaskadierung von bis zu fünf Wärmepumpen vorgesehen – flexibel erweiterbar und zukunftssicher.

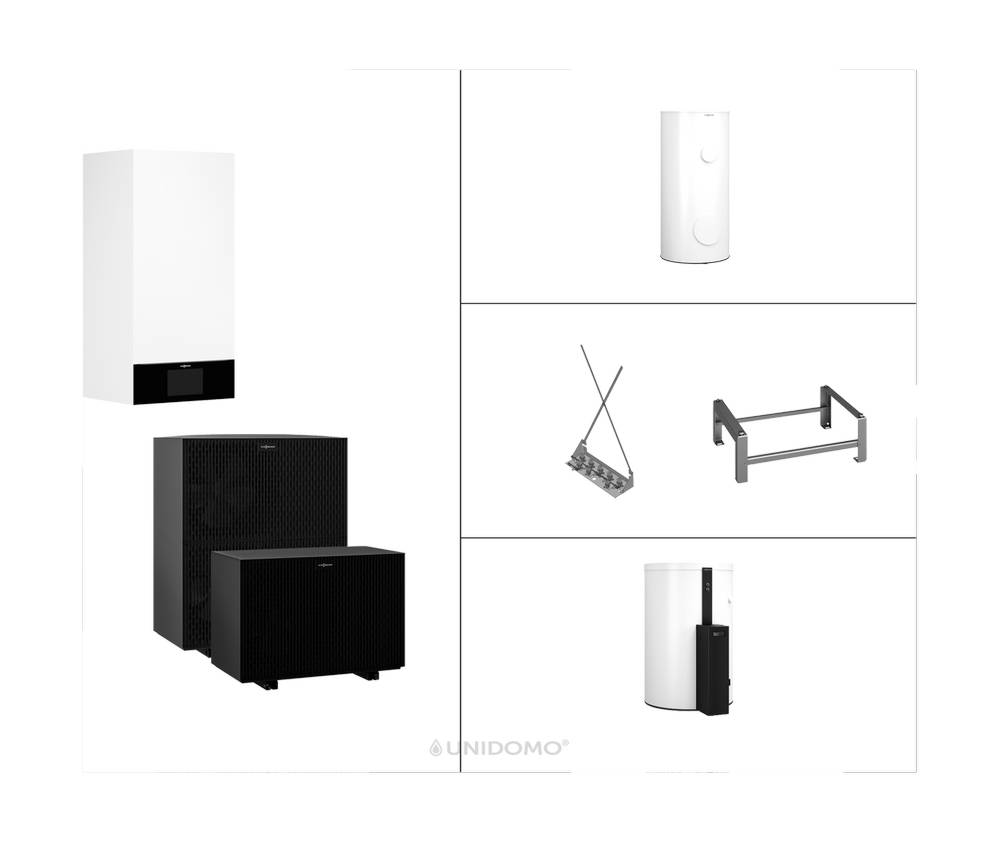

Lieferumfang (mit Artikelnummern)

• Z029983 – Vitocal 250-A AWO-E-AC 251.A19 (Außen- & Inneneinheit)
• ZK06008 – Montagehilfe Aufputz-Montage (450 mm)
• ZK06013 – Konsole für Bodenmontage
• Z026455 – Vitocell 100-V CVWC 250 l
• 7438702 – Tauchtemperatursensor (NTC 10 kOhm)
• 7938083 – Membran-Ausdehnungsgefäß H35 white
• 9572213 – Kappenventil R 3/4
• 7266384 – Heizungsfilter compact
• 7970102 – Viessmann ViGuide Pro

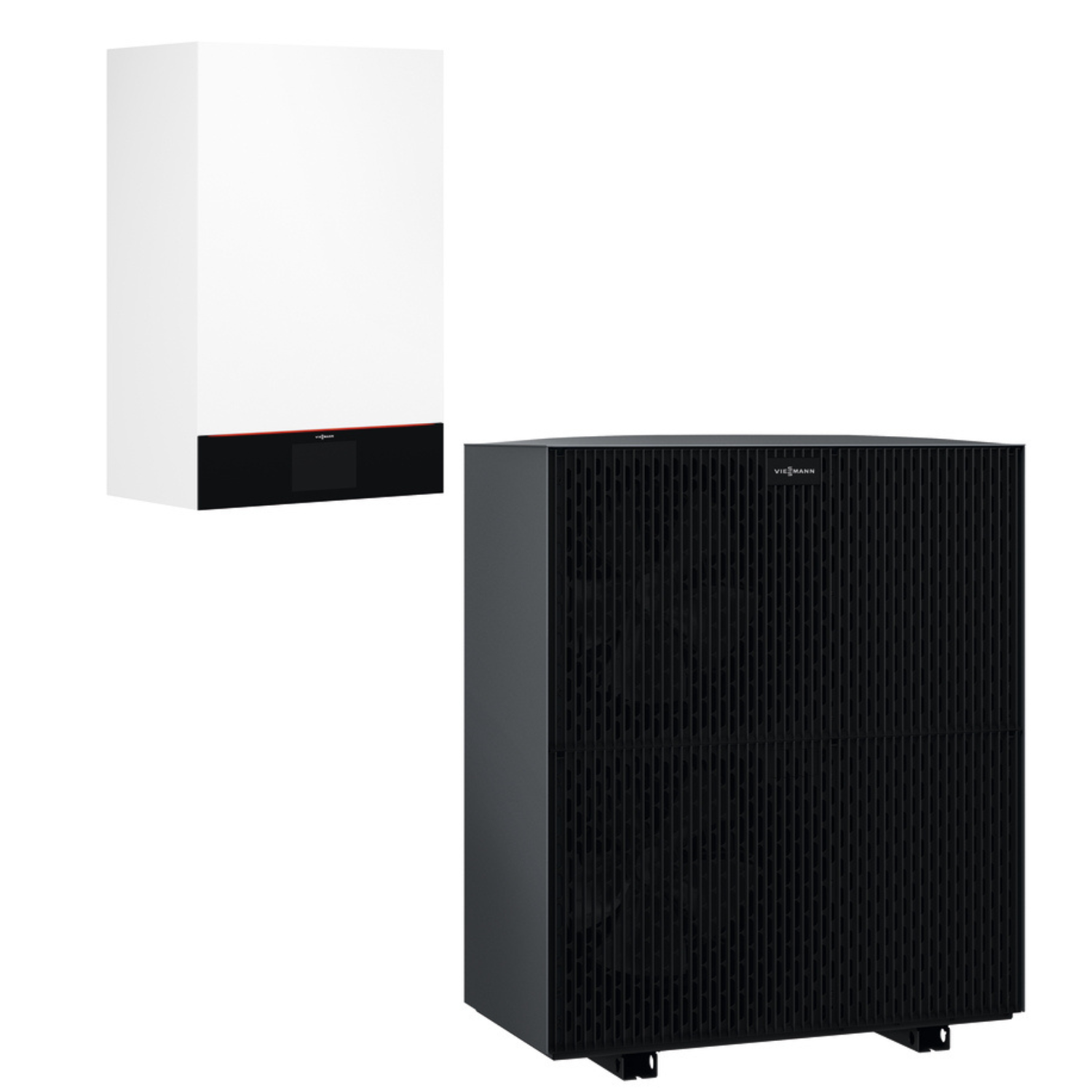

Wärmepumpe: Vitocal 250-A AWO-E-AC 251.A19

Monoblock-Luft/Wasser-Wärmepumpe für Heizung, Kühlung und Trinkwassererwärmung. Geringe Betriebskosten dank hohem COP, leiser Betrieb durch Advanced acoustics design+ (AAD+), internetfähig ab Werk (WLAN/LAN).

Kerneigenschaften

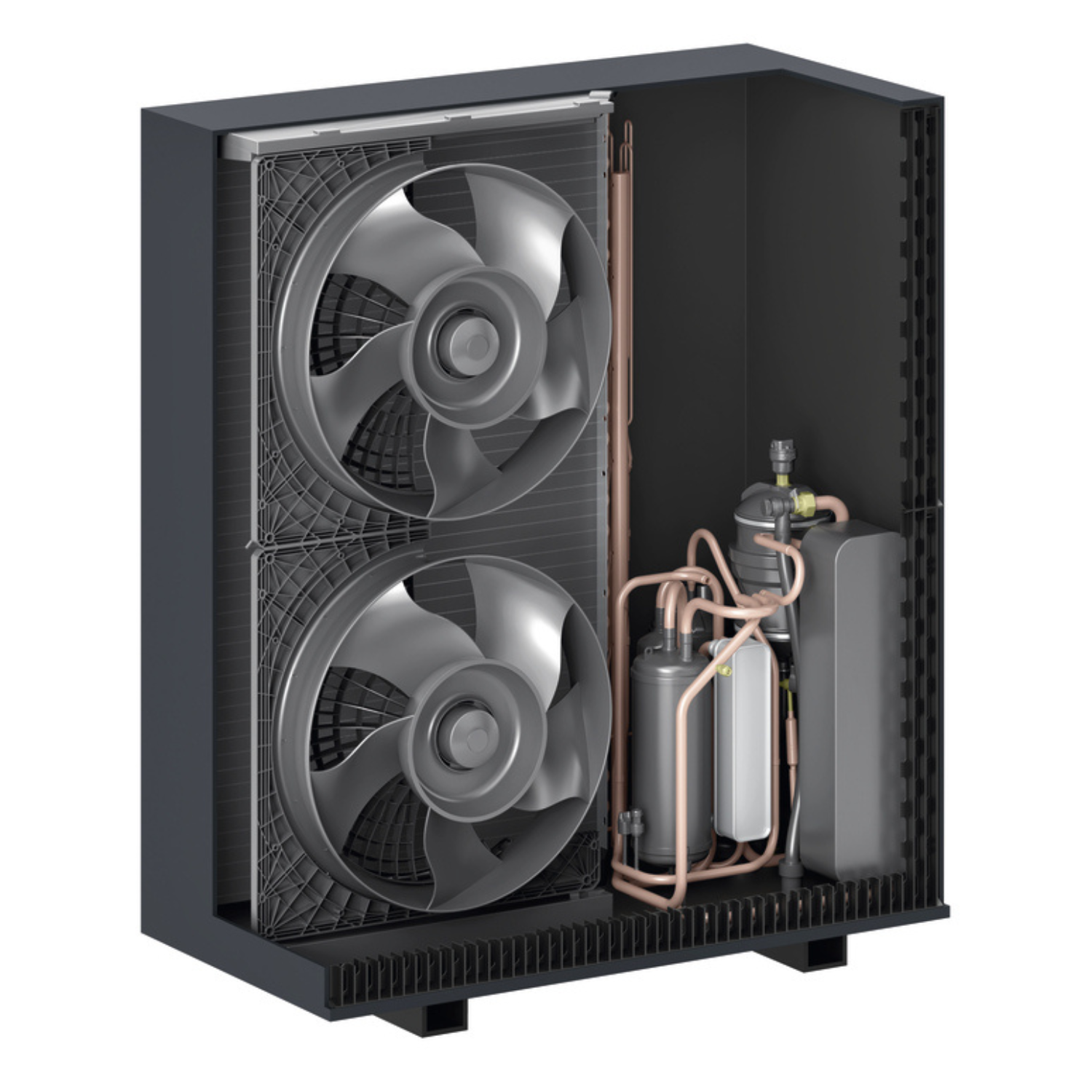

• DC-Inverter, drehzahlgeregelter Scroll-Verdichter
• Elektronisches Expansionsventil, drehzahlgesteuerte Axialventilatoren
• Korrosionsbeständiger Verdampfer (Blue-Fin, geschwungene Lamellen)
• Asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301)
• Energieeffiziente Abtauung per Kreislaufumkehr, integrierter Wasserfilter
• Kältemittel R290 (GWP 0,02)
• Kaskadenfunktion: Heizen/Kühlen/Warmwasser für bis zu 5 Wärmepumpen

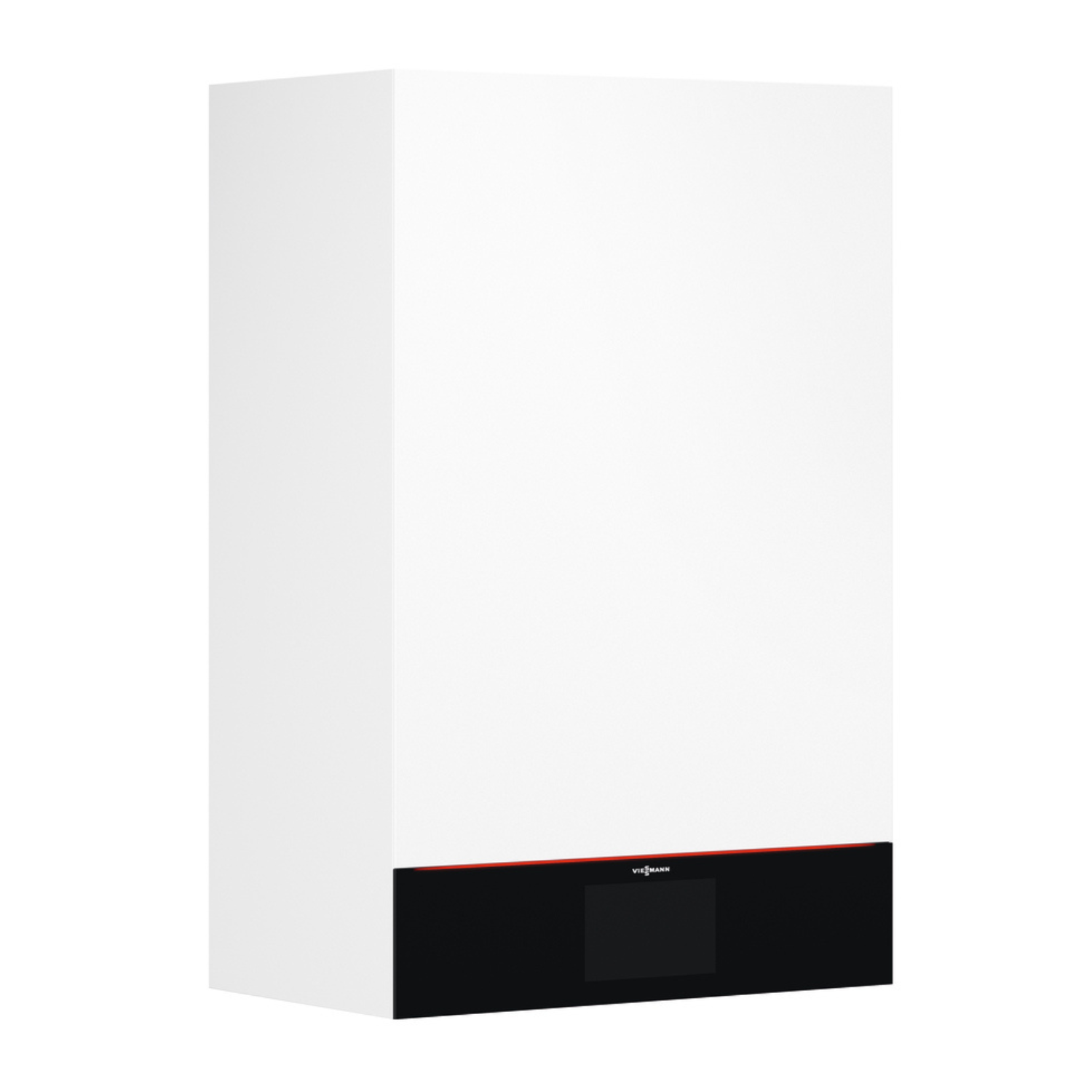

Inneneinheit & Regelung

• Hydro AutoControl zur Sicherstellung der Mindestumlaufmenge und Abtauenergie
• Hocheffizienz-Umwälzpumpe (Heizkreis), Abtaupuffer 16 l, Bypassfunktion
• Heizwasser-Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung
• 7-Zoll Farb-Touchdisplay, ViCare App, ViGuide Pro
• Smart-Grid (EVU-Sperre), Party-/Ferienprogramme, Sommersparbetrieb, variable Heizgrenze, Notbetrieb
• Einbindung zusätzlicher Wärmeerzeuger (Hybrid Pro Control, Zubehör)

Sicherheitshinweis: Kältemittel R290, Sicherheitsgruppe A3 (leicht entflammbar). Arbeiten am Kältekreis nur durch qualifiziertes Fachpersonal.

Leistungsdaten – Betriebspunkte

• A2/W35: 8,6 kW Heizleistung · 2,1 kW Leistungsaufnahme · COP 4,1
• A7/W35: 9 kW Heizleistung · 1,7 kW Leistungsaufnahme · COP 5,3
• A−7/W35: 12,3 kW Heizleistung · 4,24 kW Leistungsaufnahme · COP 2,9
• A35/W18 (Kühlen): 10,5 kW Kühlleistung · 2 kW Leistungsaufnahme · EER 5,2

Betriebsgrenzen & Hydraulik

• Lufteintritt Heizbetrieb: −20 °C bis +40 °C
• Lufteintritt Kühlbetrieb: +10 °C bis +45 °C
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: 600 mbar / 60 MPa
• Max. Vorlauftemperatur: 70 °C · zul. Betriebsdruck: 3 bar / 0,3 MPa

Elektrische Werte

• Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz · Anlaufstrom < 10 A
• Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz · Absicherung intern T 6,3 A
• Sekundärpumpe (PWM): 63 W · EEI 0,2
• Nennspannung alternativ: 1/N/PE 230 V / 50 Hz oder 3/N/PE 400 V / 50 Hz

Technische Kennwerte, Abmessungen & Anschlüsse

• Heizleistung: 8 kW · Kältemittel: R290 · Füllmenge: 2 kg · GWP: 0,02 · CO₂-Äquivalent: 0,00004 t
• Außeneinheit (L × B × H): 680 × 1.144 × 1.382 mm · Gewicht: 257 kg
• Inneneinheit (L × B × H): 360 × 450 × 920 mm · Gewicht: 47 kg
• Farben: Außeneinheit Vitographite · Inneneinheit Vitopearlwhite
• Heizwasservorlauf: CU 28 × 1 · Heizwasserrücklauf: CU 28 × 1
• Vorlauf Speicher-Wassererwärmer: CU 22 × 1 · Rücklauf Speicher-Wassererwärmer: CU 22 × 1

ErP-Daten & Schall (Wärmepumpe)

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
• 191 % / 5897 kWh (14 kW) · 152 % / 7019 kWh (13 kW) · 147 % / 12265 kWh (19 kW)
• 121 % / 14724 kWh (19 kW) · 215 % / 1773 kWh (7 kW) · 159 % / 2224 kWh (7 kW)
• Schallleistungspegel: außen 48 dB · innen 40 dB
• Temperaturregler: Klasse II · Beitrag zur Effizienz: 2 %

Speicher: Vitocell 100-V CVWC 250 l

Der senkrechte Speicher-Wassererwärmer Vitocell 100-V (CVWC) ist für die Trinkwassererwärmung mit Wärmepumpen ausgelegt. Er bietet robuste Materialien, sehr gute Dämmwerte und langlebigen Korrosionsschutz. Die große Revisionsöffnung, definierte Sensorpositionen und der optionale Elektro-Heizeinsatz vereinfachen Montage und Service – ideal für Einfamilienhäuser mit hohem Komfortanspruch.

Aufbau & Ausstattung

• Wärmedämmung aus PUR-Hartschaum, Stahlblech-Ummantelung (epoxidharzbeschichtet), integrierte Tragegriffe, Stellfüße
• Speicherzelle & Heizwendel aus Stahl, Ceraprotect-Emaillierung, wartungsfreie Fremdstromanode
• Eingeschweißte Tauchhülse für Sensor/Regler/Thermometer, Reinigungsöffnung vorn DN 100
• Zusätzlicher Anschluss für Elektro-Heizeinsatz: R 1 1/2
• Farbe: Vitopearlwhite · Speicherinhalt: 250 l

Zulässige Betriebswerte & Maße

• Zulässige Temperaturen: Heizwasservorlauf 160 °C · Trinkwasser 95 °C
• Zulässiger Betriebsdruck: Heizwasser 10 bar · Trinkwasser 10 bar
• Abmessungen mit Wärmedämmung (L × B × H): 668 × 714 × 1430 mm · Gewicht: 111 kg

ErP-Daten (Speicher-Wassererwärmer)

• Energieeffizienzklasse: B · Warmhalteverluste: 55 W
• Inhalt: 250 l · Nicht solarer Inhalt: 252 l

Zubehör, Montage & Hinweise

• Montagehilfe ZK06008 (Aufputz 450 mm), Bodenkonsole ZK06013 (Edelstahl, H 250 × B 757 × L 566 mm)
• Heizungsfilter compact (rückspülbar, Magnetitabscheidung): 3,6 m³/h → 0,18 bar · 1,5 m³/h → 0,03 bar · p_max 10 bar · T_max 110 °C · Rp 1″
• Membran-Ausdehnungsgefäß H35: 35 l · 3/0,3 bar/MPa · R 3/4 · Ø 376 mm · H 466 mm · 5 kg
• Kappenventil R 3/4 (PN 10, max. 120 °C); Tauchtemperatursensor NTC 10 kOhm (5,8 m Leitung, Stecker)
• Für Kühlbetrieb ist eine bauseitige Dämmung erforderlich

Energieeffizienz – Verbund

• Energieeffizienzklasse Verbund (Heizung): A+++
• Energieeffizienz Verbund (Heizung): 135 %
