Viessmann Kaskade Vitocal 250-A Monoblock 11,7 kW Luft/Wasser Wärmepumpe mit LAN-Modul

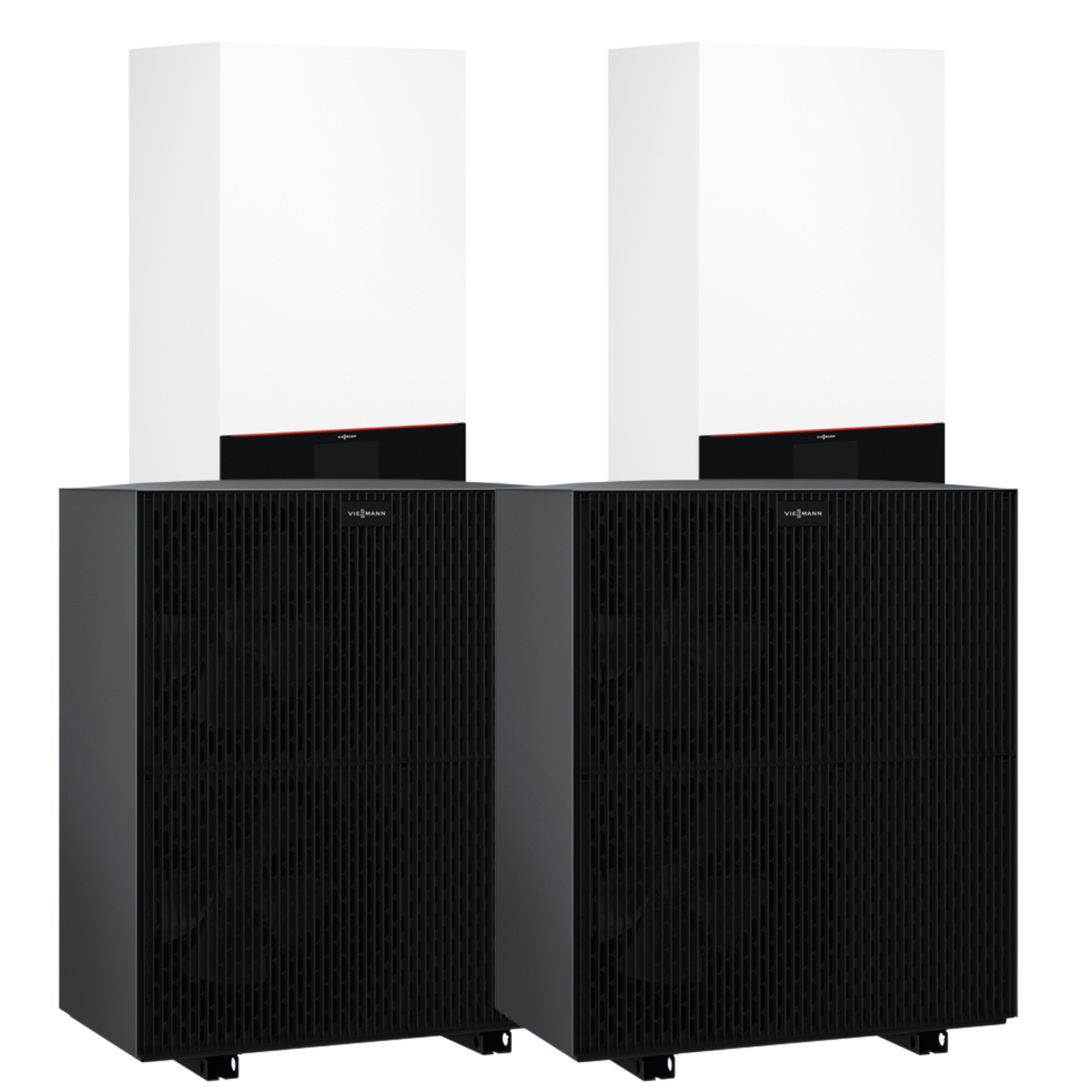

Viessmann Kaskade Vitocal 250-A Monoblock 11,7 kW Luft/Wasser Wärmepumpe mit LAN-Modul (2x Baugröße 16 / 400V) – Stille Kraft für Großprojekte

23 kW Systemleistung mit Scroll-Technologie: Perfekt für Mehrfamilienhäuser und Gewerbe.

Die Viessmann Kaskade Vitocal 250-A Monoblock 11,7 kW Luft/Wasser Wärmepumpe mit LAN-Modul (2x Typ 16 / 400V) verbindet enorme Heizkraft mit beeindruckender Laufruhe. In diesem Set arbeiten zwei leistungsstarke Wärmepumpen der Baugröße 16 im Verbund. Dank der hochwertigen Scroll-Verdichter-Technologie erreichen diese Einheiten eine Systemleistung von ca. 23,4 kW (bei -7 °C), bleiben dabei aber mit nur 48 dB(A) akustisch so zurückhaltend wie deutlich kleinere Geräte.

Dieses Kaskaden-System ist die ideale Lösung für die Modernisierung von Mehrfamilienhäusern oder größeren Gewerbeeinheiten. Durch die intelligente Schaltung deckt eine Anlage effizient die Grundlast ab, während die zweite bei Spitzenlast nahtlos zugeschaltet wird. Mit einer Vorlauftemperatur von bis zu 70 °C versorgt die Kaskade auch Bestandsgebäude mit klassischen Heizkörpern zuverlässig. Die schlanken "Modular"-Inneneinheiten sorgen dabei für eine platzsparende Installation im Technikraum.

Warum die Vitocal 250-A Kaskade (2x 16) überzeugt

• Maximale Power: Bündelt die Kraft von zwei 16er-Einheiten zu einer Systemleistung von ca. 23,4 kW (bei -7 °C) bzw. über 30 kW (bei Plusgraden).
• Scroll-Verdichter: Nutzt die langlebige und vibrationsarme Scroll-Technologie für einen besonders ruhigen Betrieb (nur 48 dB(A)).
• Hohe Effizienz (COP 5,31): Trotz der hohen Leistung arbeitet das System extrem sparsam und senkt die Betriebskosten nachhaltig.
• Ausfallsicherheit: Durch zwei redundante Kältekreise bleibt die Wärmeversorgung auch bei Wartung eines Gerätes gesichert.
• Sanierungs-Profi: 70 °C Vorlauftemperatur ermöglichen den Betrieb mit vorhandenen Radiatoren.
• Platzsparend: Die speziellen "IDU-A Modular" Inneneinheiten sind nur 450 mm breit und sparen wertvollen Wandplatz.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – zukunftssicher (GWP 0,02).
• Netzstabil (400V): Der 3-Phasen-Anschluss sorgt für symmetrische Netzbelastung.

Lieferumfang des Kaskaden-Pakets

Dieses Set enthält alle Komponenten für den Aufbau einer 2er-Kaskade der Leistungsklasse 16:

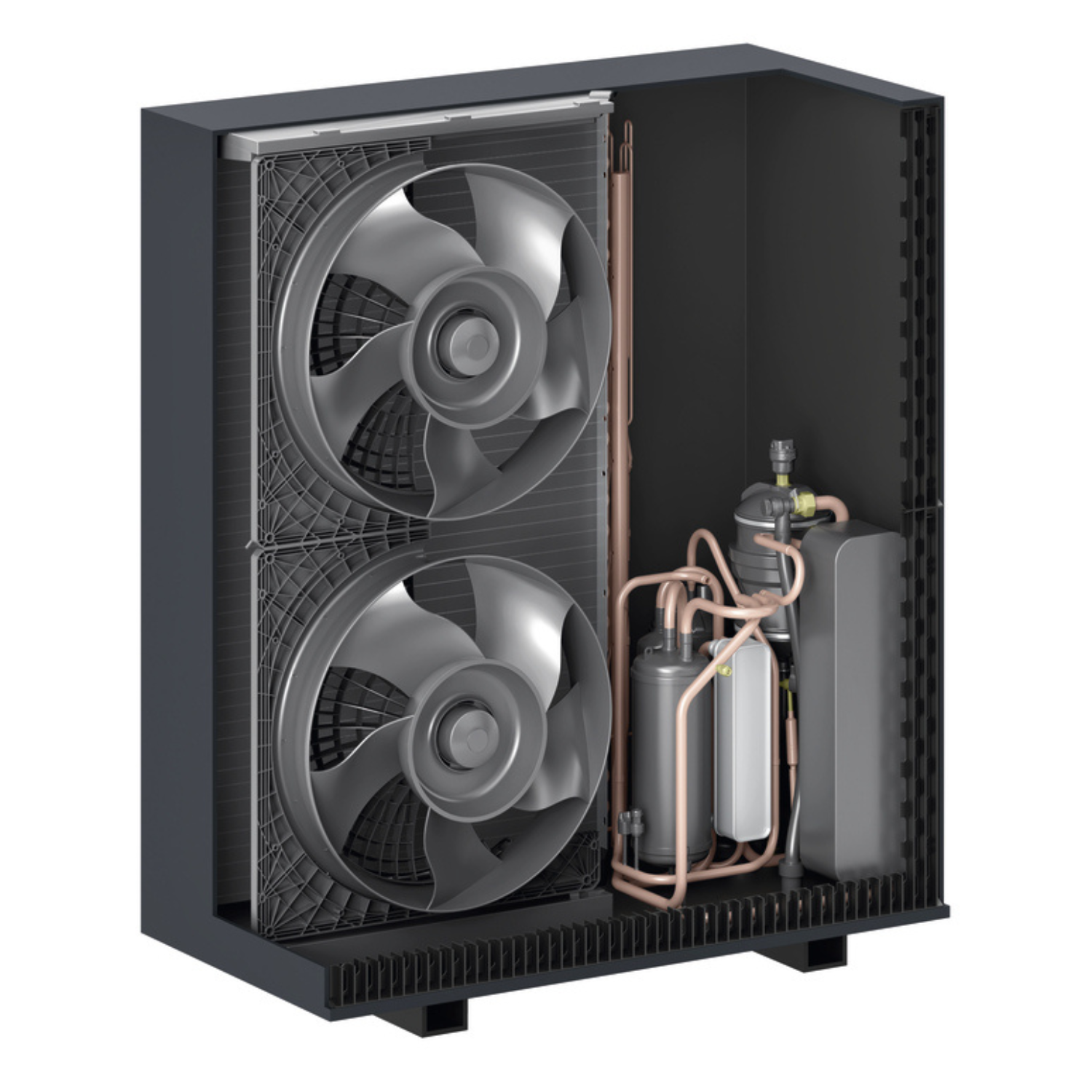

2x Außeneinheit (ODU 250-A, Typ 16, 400V):

• Jeweils mit drehzahlgeregeltem Scroll-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung (Doppellüfter).
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

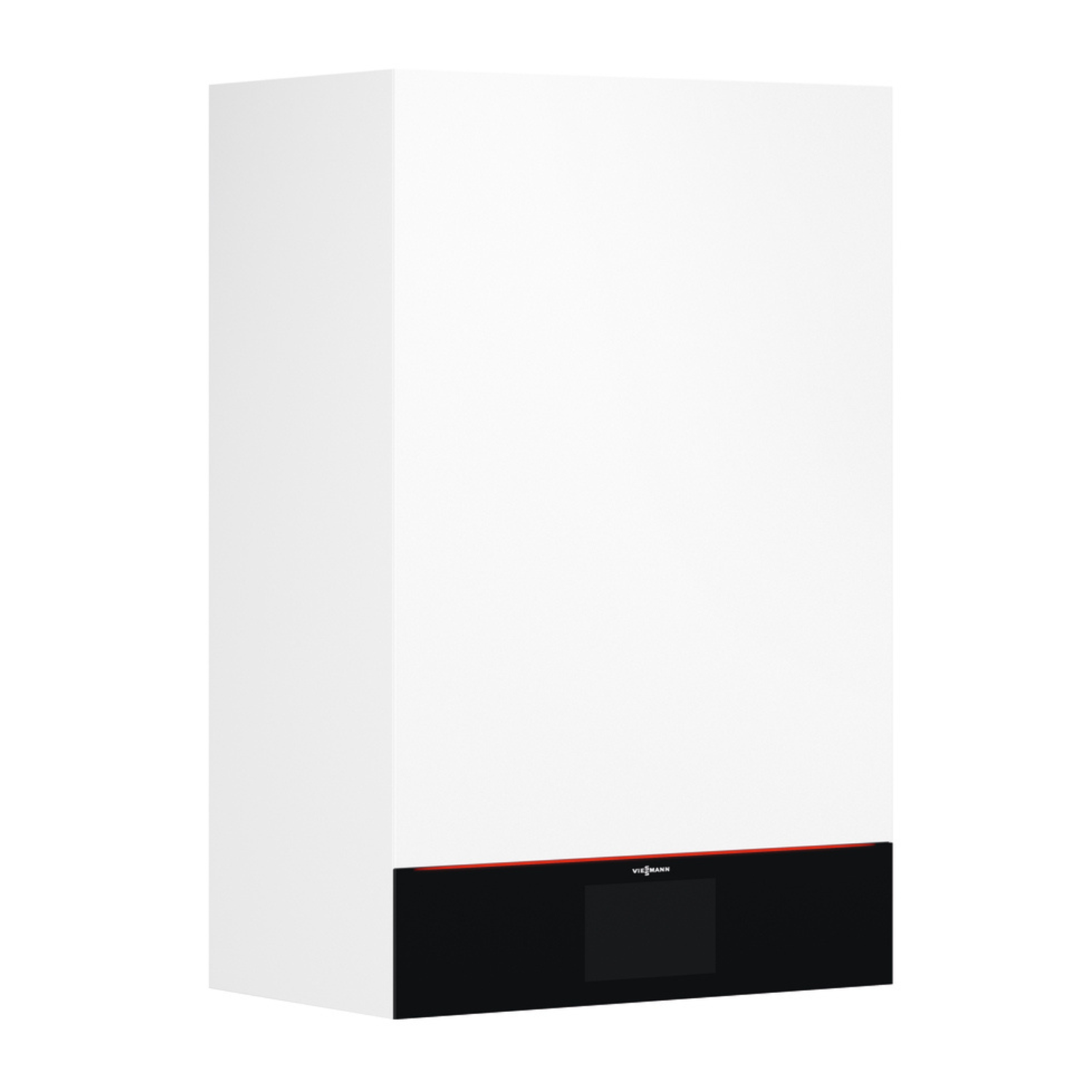

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Extra schlanke Wandgeräte (nur 450 mm breit).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden Angaben beziehen sich auf eine einzelne Wärmepumpe. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 8,5 kW (System: ca. 17,0 kW) | COP 5,31 | Elektr. Aufnahme 1,60 kW
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 7,6 kW (System: ca. 15,2 kW) | COP 4,30 | Elektr. Aufnahme 1,76 kW
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 11,7 kW (System: ca. 23,4 kW) | COP 2,95 | Elektr. Aufnahme 4,00 kW
• Kühlbetrieb A35/W18: Kühlleistung 9,49 kW (System: ca. 19,0 kW) | EER 5,37 | Elektr. Aufnahme 1,77 kW

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 190 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemp): 190 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mitteltemp): 153 %
• Schallleistungspegel Außen: 48 dB(A) (Besonders leise dank Scroll!)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz
• Nennspannung Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Anlaufstrom Verdichter: < 10 A

Maße & Gewichte

• Außeneinheit (je): 1144 x 600 x 1382 mm (LxBxH) | Gewicht: 257 kg
• Inneneinheit Modular (je): 360 x 450 x 920 mm (LxBxH) | Gewicht: 47 kg

Wichtiger Sicherheitshinweis:

Das verwendete Kältemittel R290 ist der Sicherheitsgruppe A3 (leicht entflammbar gemäß ANSI/ASHRAE Standard 34) zugeordnet. Arbeiten am Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur von qualifiziertem Fachpersonal durchgeführt werden.

Hersteller-Artikelnummern im Set:

• 2x ODU 250-A (Außeneinheit): 00107988225
• 2x IDU-A Modular (Inneneinheit): 00207098468
• 1x TU-Set: 00307055257
• 2x Beipack Elektrik ODU: 00407977285
• 1x LAN-Erweiterung: 00507984901
• 1x CAN-Verbindungsleitung: 00607955937

Fazit: Leistungsstark, leise und flexibel

Die Viessmann Vitocal 250-A Kaskade (2x 16) ist die perfekte Symbiose aus Kraft und Ruhe. Während sie mit ca. 23 kW Leistung auch große Gebäude souverän beheizt, sorgt die Scroll-Technologie für einen flüsterleisen Betrieb, der Ihre Mieter oder Nachbarn nicht stört. Ein zukunftssicheres 400V-System für alle, die bei der Modernisierung keine Kompromisse eingehen wollen. Jetzt bei uniDomo bestellen.

Häufig gestellte Fragen (FAQ) zur Kaskade (Typ 16)

Was zeichnet die Baugröße 16 in der Kaskade aus?

Die Baugröße 16 nutzt, anders als die kleineren Modelle, einen Scroll-Verdichter. Dieser ist besonders robust und laufruhig. In der Kaskade erhalten Sie so eine sehr hohe Leistung, ohne dass die Geräuschentwicklung linear ansteigt.

Warum ist eine Kaskade für Mehrfamilienhäuser ideal?

Neben der hohen Leistung bietet sie Sicherheit: Fällt ein Gerät aus, heizt das andere weiter. Zudem kann die Anlage im Sommer durch die Modulation sehr effizient Warmwasser bereiten, ohne dass eine überdimensionierte Einzel-Anlage takten müsste.

Was bedeutet "Modular" Inneneinheit?

Die Kaskade nutzt nicht die Standard-Inneneinheiten, sondern die "IDU-A Modular". Diese sind deutlich schmaler (450mm), da sie auf den reinen hydraulischen Anschluss optimiert sind. Das spart im Technikraum, wo oft zwei Geräte hängen müssen, viel Platz.
