Viessmann Kaskade Vitocal 250-A Luft/Wasser-Wärmepumpe 9,7 kW Antifreeze mit LAN-Modul

Viessmann Kaskade Vitocal 250-A Luft/Wasser-Wärmepumpe 9,7 kW Antifreeze mit LAN-Modul (2x Baugröße 10 / 400V) AF-Version – Winterfeste Großanlage

Doppelte Power mit Frostschutz-Paket: Die sichere Lösung für Mehrfamilienhäuser in kalten Regionen.

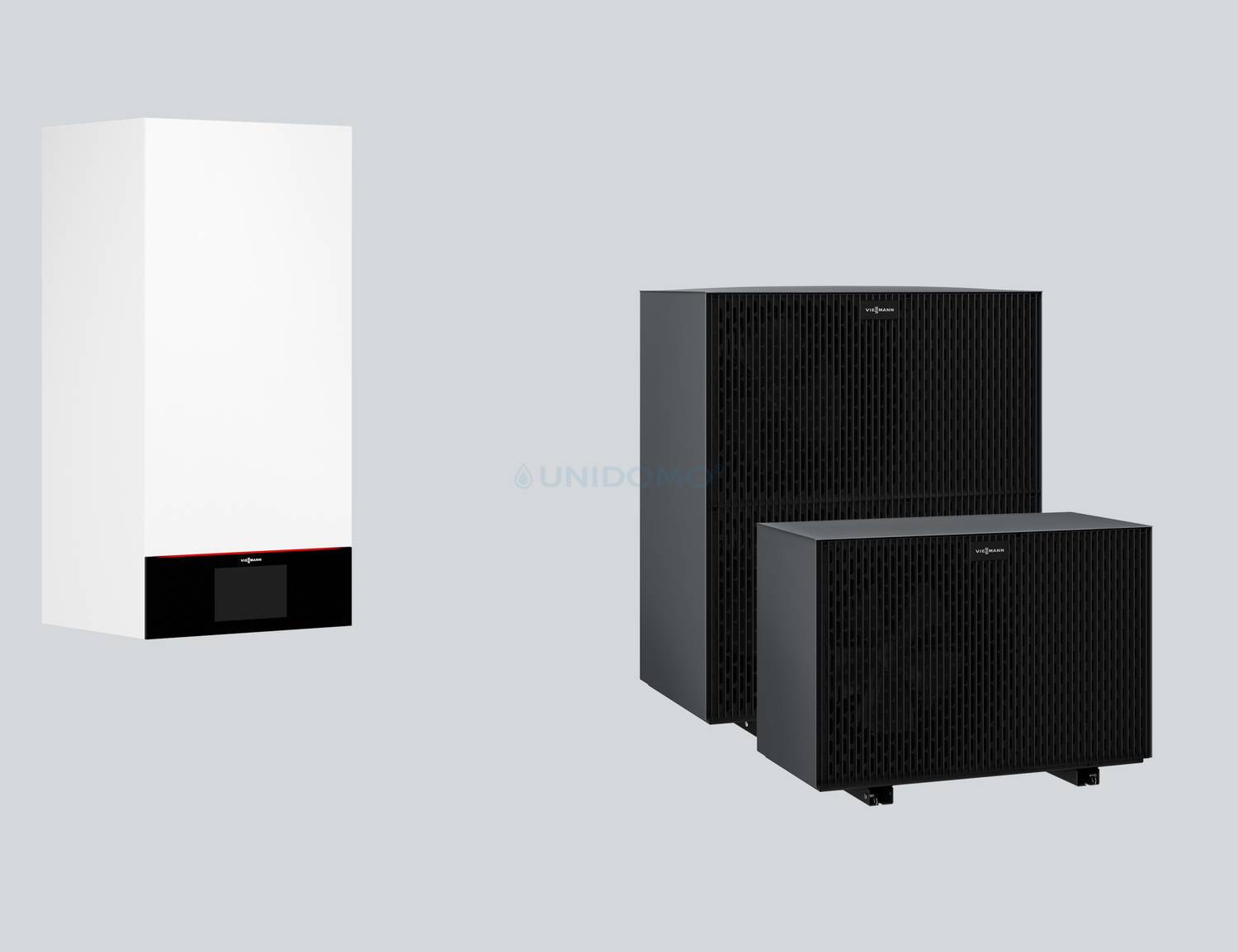

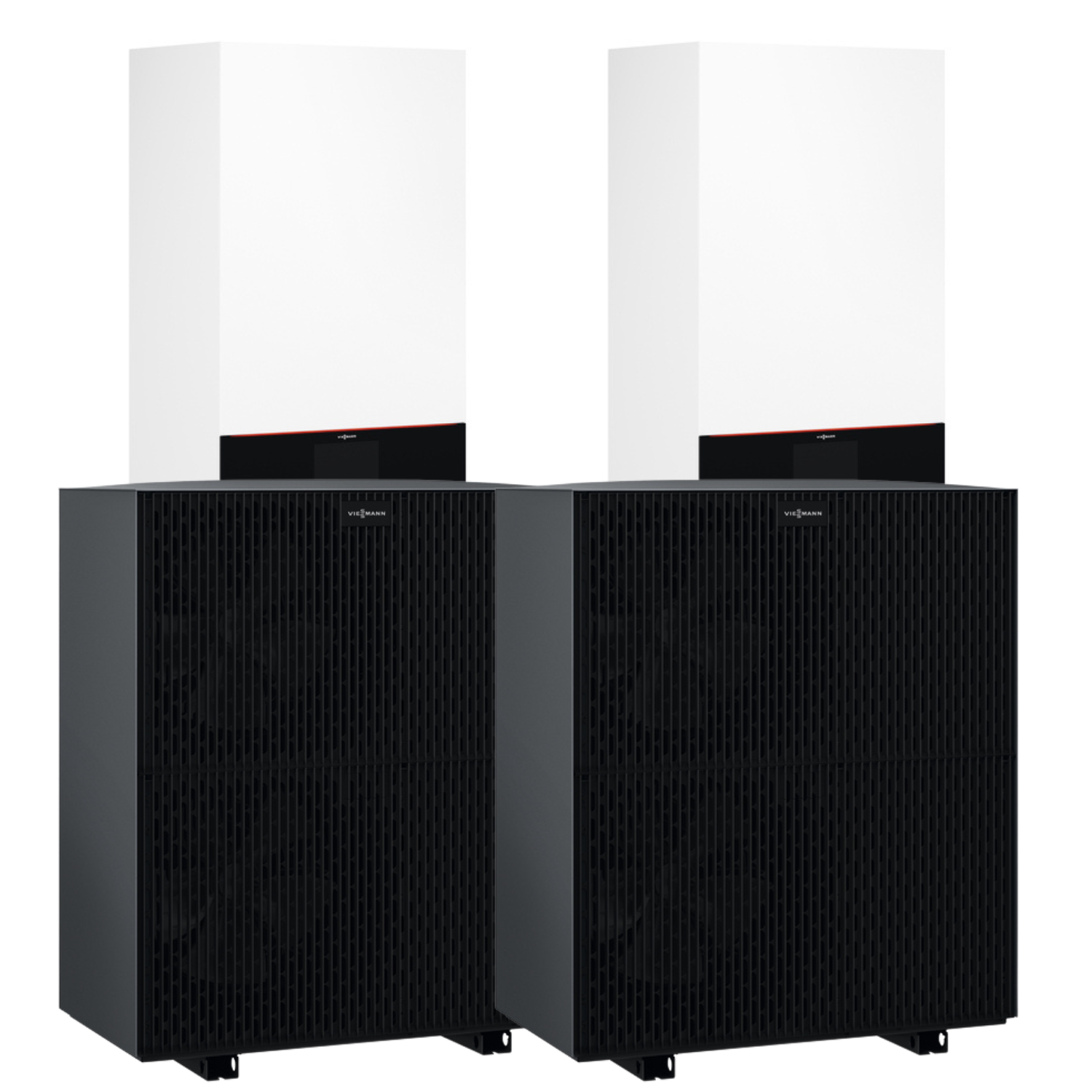

Die Viessmann Kaskade Vitocal 250-A Luft/Wasser-Wärmepumpe 9,7 kW Antifreeze mit LAN-Modul (2x Typ 10 / 400V / AF-Version) ist die Antwort auf hohe Leistungsanforderungen unter rauen Wetterbedingungen. Dieses Set koppelt zwei leistungsstarke Wärmepumpen (Baugröße 10) zu einer intelligenten Einheit. Das Besondere an dieser Variante: Beide Außeneinheiten sind als AF-Modell ("Advanced Frost protection") ausgeführt. Sie verfügen ab Werk über integrierte Heizungen für den Ventilatorring und die Kondenswasserwanne.

Das System bietet eine beeindruckende Systemleistung von fast 20 kW (bei -7 °C) und moduliert dank Kaskadenschaltung extrem effizient. In der Übergangszeit arbeitet oft nur eine Anlage im Teillastbetrieb, bei Spitzenlast schaltet die zweite zu. Dank 70 °C Vorlauftemperatur (bis -10 °C Außen) ist der Betrieb in sanierten und teilsanierten Mehrfamilienhäusern mit Heizkörpern problemlos möglich. Die schlanken Modular-Inneneinheiten sparen zudem wertvollen Platz im Technikraum.

Warum die Vitocal 250-A Kaskade (2x 10 AF) die sicherste Wahl ist

• Inklusive Winter-Paket (AF): Beide Außeneinheiten besitzen eine elektrische Begleitheizung in der Wanne und am Ventilatorring. Das verhindert zuverlässig Eisbildung bei strengem Frost und hoher Luftfeuchtigkeit.
• Hohe Systemleistung: Liefert ca. 19,4 kW Heizleistung bei -7 °C Außentemperatur und deckt den Bedarf von Mehrfamilienhäusern sicher ab.
• Maximale Effizienz (COP 5,5): Die intelligente Kaskadenregelung optimiert den COP (Jahreszeitbedingte Effizienz 208 %).
• Ausfallsicherheit (Redundanz): Fällt ein Gerät aus oder muss gewartet werden, übernimmt die zweite Wärmepumpe die Versorgung.
• Sanierungs-Spezialist: 70 °C Vorlauftemperatur ermöglichen den Einsatz ohne Fußbodenheizung.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – GWP 0,02.
• Netzstabil (400V): Der 3-Phasen-Betrieb sorgt für eine gleichmäßige Netzbelastung.
• Leiser Betrieb: Dank AAD+ laufen die Außeneinheiten extrem ruhig (49 dB(A)).

Lieferumfang des Kaskaden-Pakets

Dieses Set enthält alles für den Aufbau einer winterfesten 2er-Kaskade:

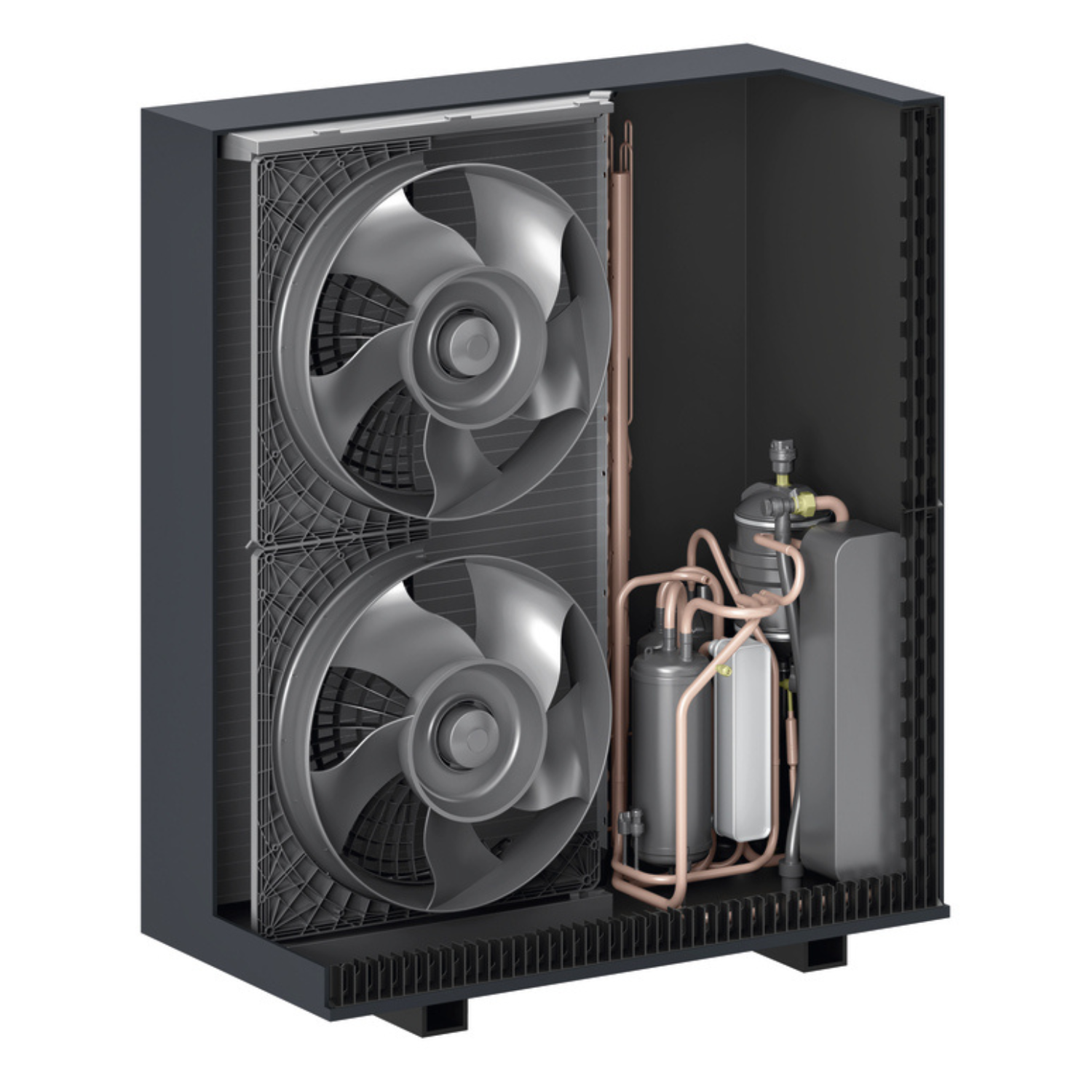

2x Außeneinheit (ODU 250-A, Typ 10, 400V, AF-Version):

• Jeweils mit drehzahlgeregeltem Doppelrollkolben-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung (Doppellüfter).
• Integrierte Winterausstattung: Ventilatorringheizung & Kondensatwannenheizung.
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

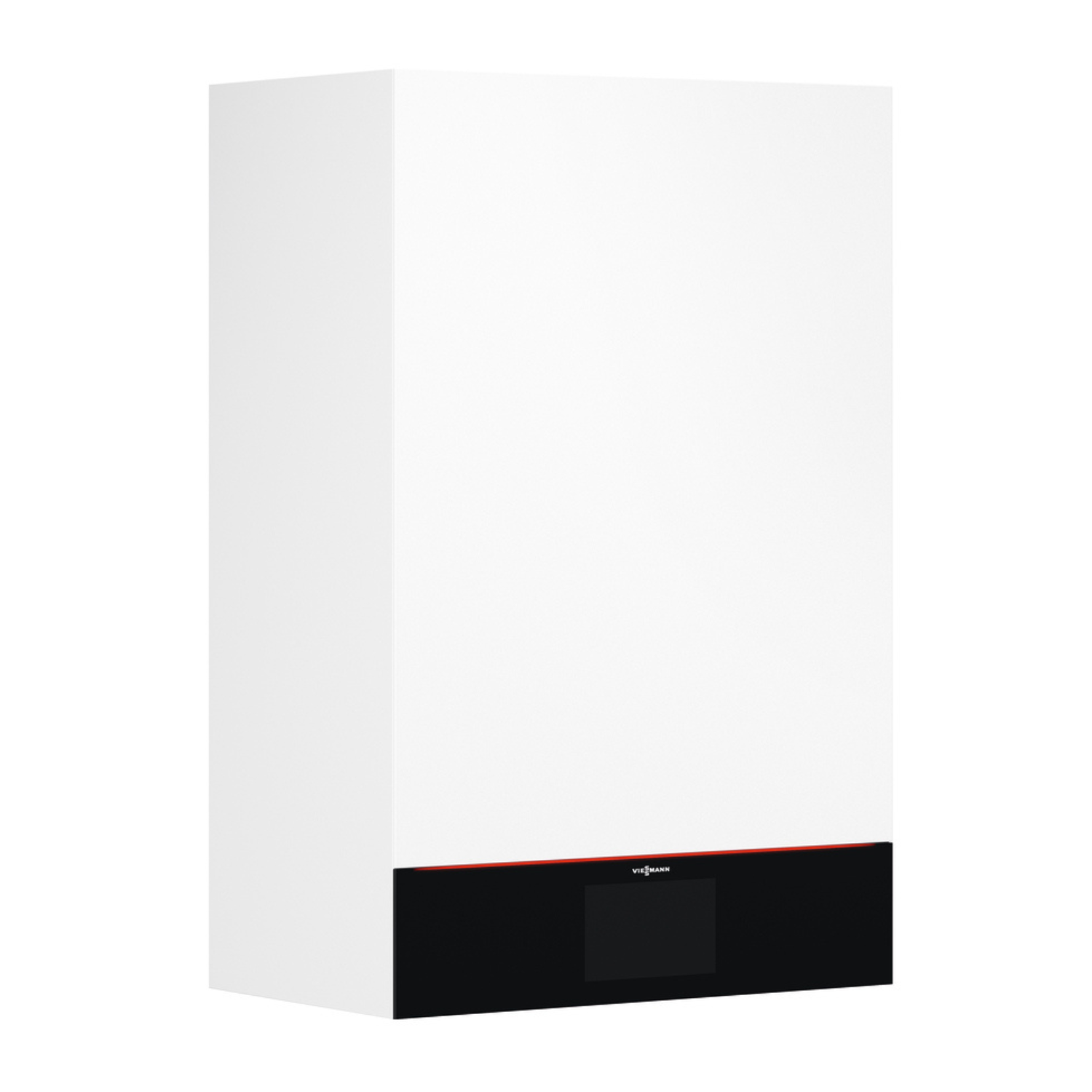

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Kompakte Wandgeräte (nur 450 mm breit, 47 kg).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (an der Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen untereinander.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden technischen Angaben beziehen sich auf eine einzelne Wärmepumpe der Kaskade. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 7,4 kW | COP 5,5 | Elektr. Aufnahme 1,34 kW
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 5,8 kW | COP 4,46 | Elektr. Aufnahme 1,31 kW
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 9,7 kW | COP 3,16 | Elektr. Aufnahme 3,07 kW
• Kühlbetrieb A35/W18: Kühlleistung 6,5 kW | EER 5,30 | Elektr. Aufnahme 1,23 kW

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 208 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemp): 208 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mitteltemp): 164 %
• Schallleistungspegel Außen: 49 dB(A)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz
• Nennspannung Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Anlaufstrom Verdichter: < 10 A

Maße & Gewichte

• Außeneinheit (je): 1144 x 600 x 1382 mm (LxBxH) | Gewicht: 221 kg
• Inneneinheit Modular (je): 600 x 450 x 920 mm (LxBxH) | Gewicht: 47 kg

Wichtiger Sicherheitshinweis:

Das verwendete Kältemittel R290 ist der Sicherheitsgruppe A3 (leicht entflammbar gemäß ANSI/ASHRAE Standard 34) zugeordnet. Arbeiten am Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur von qualifiziertem Fachpersonal durchgeführt werden.

Hersteller-Artikelnummern im Set:

• 2x ODU 250-A (Außeneinheit, Typ 10, AF-Version): 00107988232
• 2x IDU-A Modular (Inneneinheit): 00207098468
• 1x TU-Set: 00307055257
• 2x Beipack Elektrik ODU: 00407977285
• 1x LAN-Erweiterung: 00507984901
• 1x CAN-Verbindungsleitung: 00607955937

Fazit: Die winterfeste Lösung für Mehrfamilienhäuser

Die Viessmann Vitocal 250-A Kaskade (2x 10 AF) bietet Sicherheit auf allen Ebenen. Sicherheit durch Redundanz (zwei Geräte), Sicherheit durch 400V-Technik und vor allem Sicherheit durch die integrierte Frostschutz-Ausstattung. Wenn Sie ein größeres Objekt in einer Region mit harten Wintern sanieren, ist diese Anlage die zuverlässigste Wahl, um effizient und fossilfrei zu heizen. Jetzt bei uniDomo bestellen.

Häufig gestellte Fragen (FAQ) zur Kaskade (Typ 10 AF)

Was ist der Unterschied zur normalen Kaskade 2x10?

Der Unterschied liegt in den Außeneinheiten (Endziffer V002). Diese sind ab Werk mit einer Ventilatorringheizung und einer Kondensatwannenheizung ausgestattet. Das stellt sicher, dass die Geräte auch bei extremen Minustemperaturen und hoher Feuchtigkeit nicht vereisen und das Kondenswasser ablaufen kann.

Ist die AF-Version effizienter?

Die reine Heizeffizienz (COP) ist identisch. Allerdings verhindert die AF-Version in kalten Wintern effizienz-mindernde Vereisungseffekte und Störungen, was über das Jahr gesehen die Betriebssicherheit und den Komfort deutlich erhöht.

Warum "Modular"-Inneneinheiten?

Bei einer Kaskade müssen oft mehrere Inneneinheiten nebeneinander montiert werden. Die "IDU-A Modular" sind mit 450 mm Breite deutlich schmaler als die Standard-Inneneinheiten (600 mm) und haben keinen integrierten Speicher, was Platz spart und die Installation flexibler macht.
