Viessmann Kaskade Vitocal 250-A Antifreeze Monoblock 11,7 kW Luft/Wasser Wärmepumpe

Viessmann Kaskade Vitocal 250-A Antifreeze Monoblock 11,7 kW Luft/Wasser Wärmepumpe (2x Baugröße 16 / 400V) AF-Version – Das winterfeste Scroll-System

23 kW Leistung, Scroll-Technologie und Frostschutz: Die Premium-Lösung für Mehrfamilienhäuser.

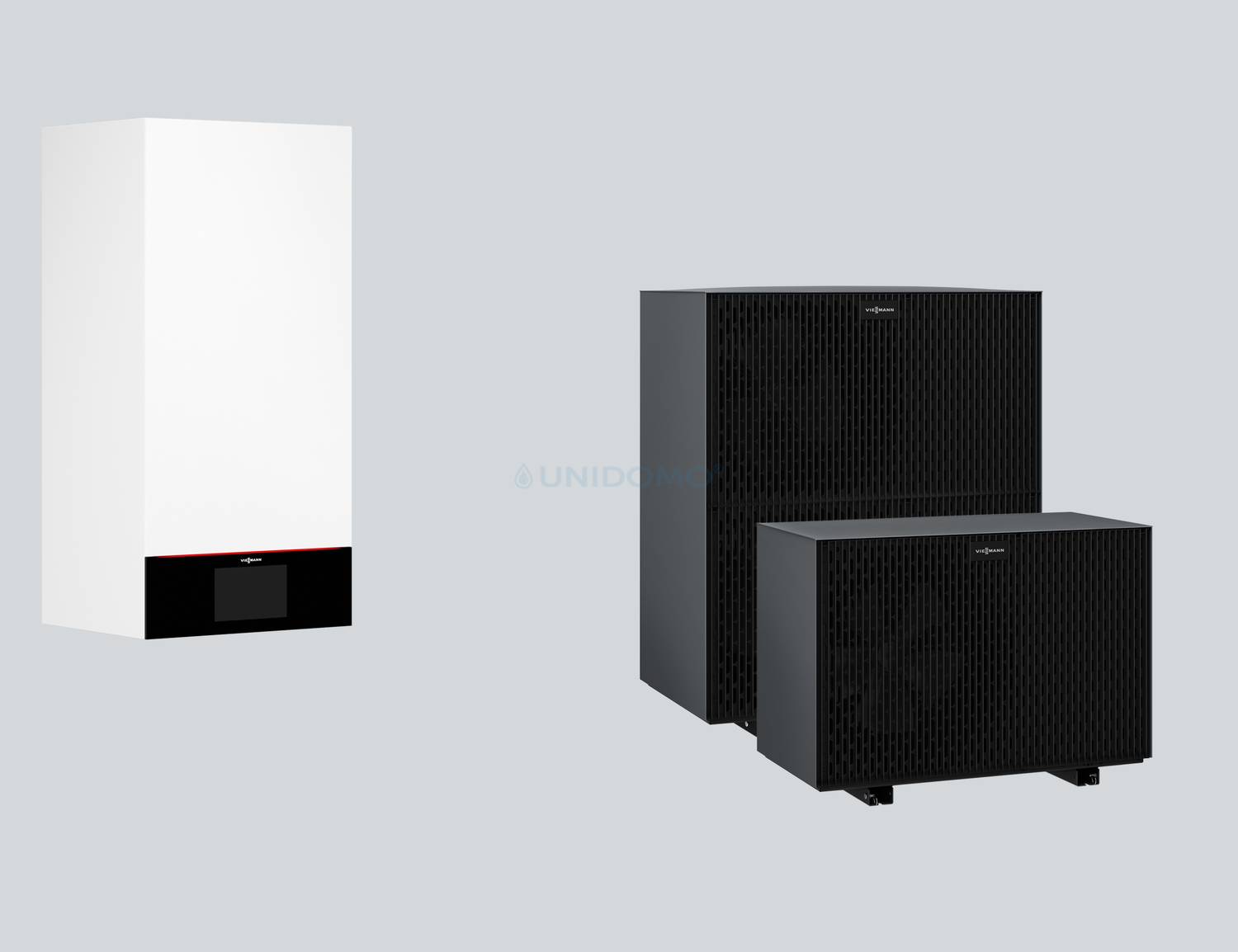

Die Viessmann Kaskade Vitocal 250-A Antifreeze Monoblock 11,7 kW Luft/Wasser Wärmepumpe (2x Typ 16 / 400V / AF-Version) vereint drei entscheidende Vorteile in einem System: Enorme Heizleistung, die Langlebigkeit der Scroll-Verdichter und absolute Winterfestigkeit. Dieses Set koppelt zwei Wärmepumpen der Baugröße 16 zu einer Einheit. Da es sich um die AF-Version ("Advanced Frost protection") handelt, sind beide Außeneinheiten ab Werk mit Heizungen für den Ventilatorring und die Kondenswasserwanne ausgestattet.

Mit einer Systemleistung von ca. 23,4 kW (bei -7 °C) versorgt die Anlage auch große Bestandsgebäude zuverlässig. Die Scroll-Verdichter sorgen dabei für einen besonders ruhigen Lauf (nur 48 dB(A)). Dank der Kaskaden-Logik arbeitet das System höchst effizient: In der Übergangszeit läuft oft nur ein Gerät, im tiefsten Winter schalten sich beide zusammen. Mit 70 °C Vorlauftemperatur ist der Betrieb an klassischen Heizkörpern gesichert.

Warum die Vitocal 250-A Kaskade (2x 16 AF) die Profi-Wahl ist

• Inklusive Winter-Paket (AF): Integrierte elektrische Begleitheizungen in der Wanne und am Ventilatorring schützen die Außeneinheiten zuverlässig vor Vereisung bei extremem Frost.
• Scroll-Verdichter: Nutzt die robuste Scroll-Technologie für maximale Laufruhe und Lebensdauer.
• Starke Leistung: Bündelt zwei Einheiten zu einer Systemleistung von ca. 23,4 kW (bei -7 °C) bzw. über 30 kW (bei Plusgraden).
• Sanierungs-Profi: Liefert 70 °C Vorlauftemperatur (bis -10 °C Außen), ideal für den Heizkörper-Betrieb.
• Hohe Effizienz (COP 5,31): Trotz der hohen Leistung arbeitet das 400V-System extrem sparsam (Effizienzklasse A+++ im Verbund).
• Ausfallsicherheit: Redundantes System mit zwei unabhängigen Kältekreisen – Wärme auch bei Wartung eines Gerätes.
• Platzsparende Innentechnik: Die schlanken "IDU-A Modular" Inneneinheiten (450 mm breit) sparen Platz im Technikraum.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – GWP 0,02.

Lieferumfang des Kaskaden-Pakets

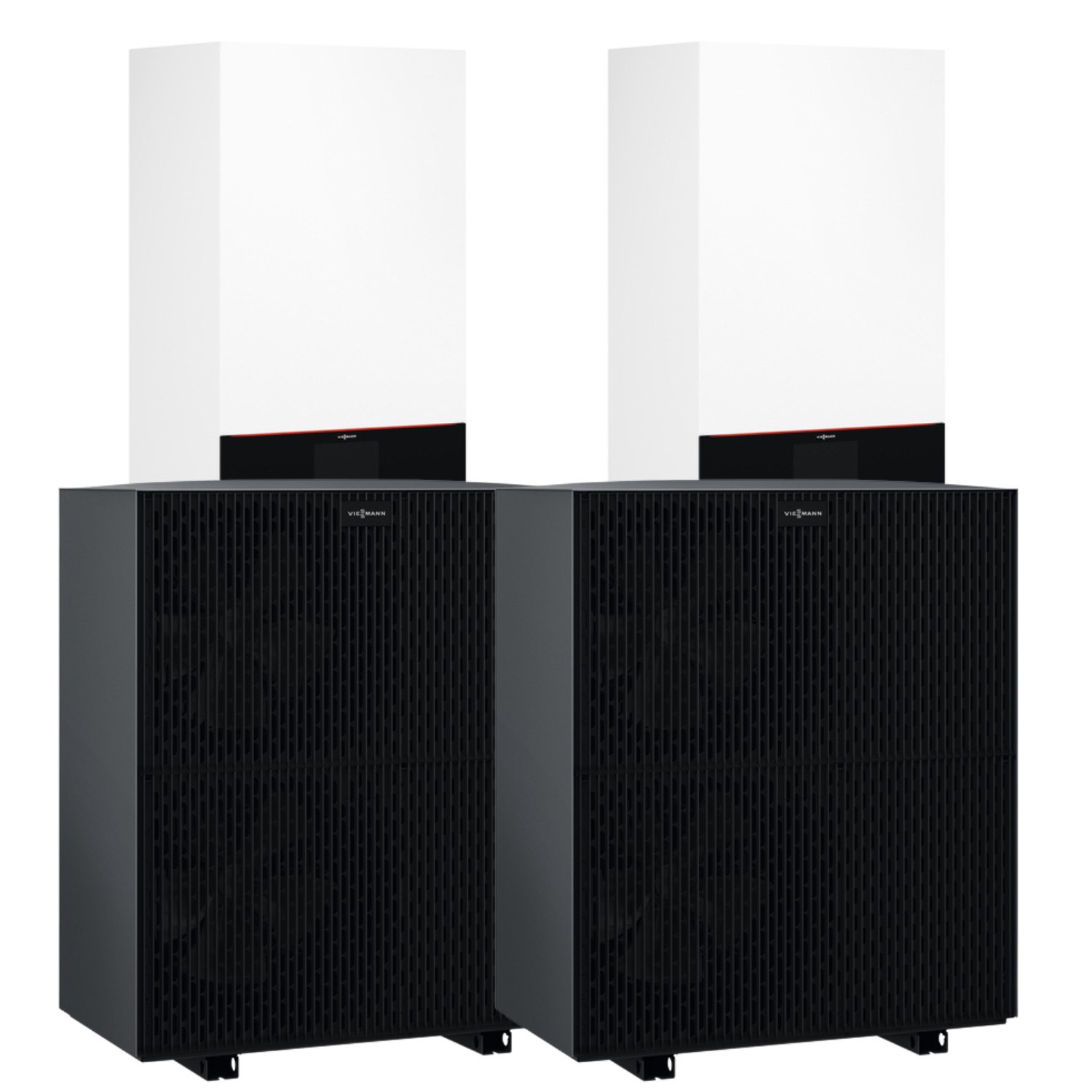

Dieses Set enthält alles für den Aufbau einer winterfesten 2er-Kaskade (Baugröße 16):

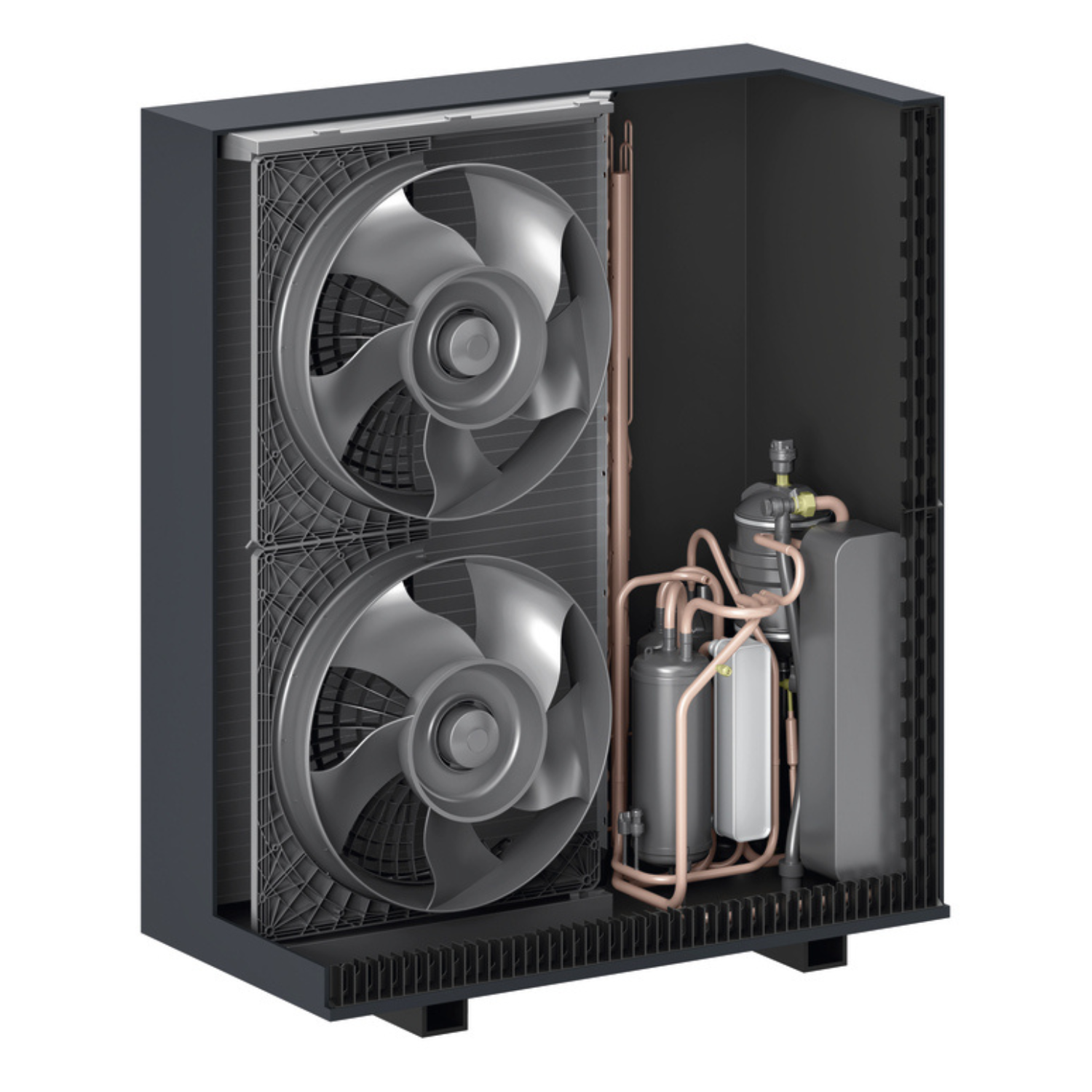

2x Außeneinheit (ODU 250-A, Typ 16, 400V, AF-Version):

• Jeweils mit drehzahlgeregeltem Scroll-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung.
• Integrierte Winterausstattung: Ventilatorringheizung & Kondensatwannenheizung.
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

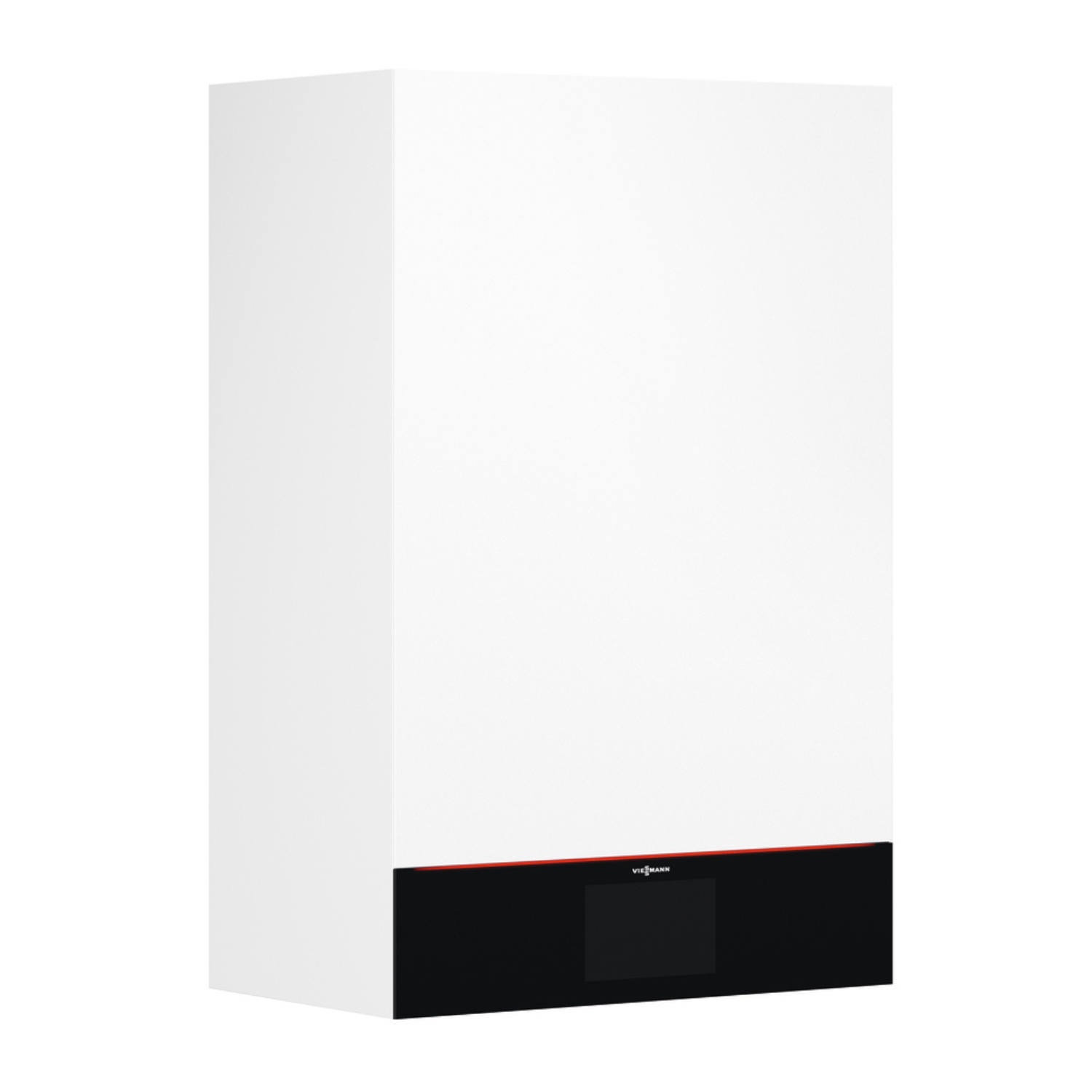

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Extra schlanke Wandgeräte (Breite 450 mm).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden Angaben beziehen sich auf eine einzelne Wärmepumpe. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 8,5 kW (System: ca. 17,0 kW) | COP 5,31 | Elektr. Aufnahme 1,60 kW
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 7,6 kW (System: ca. 15,2 kW) | COP 4,30 | Elektr. Aufnahme 1,76 kW
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 11,7 kW (System: ca. 23,4 kW) | COP 2,95 | Elektr. Aufnahme 4,00 kW
• Kühlbetrieb A35/W18: Kühlleistung 9,49 kW (System: ca. 19,0 kW) | EER 5,37 | Elektr. Aufnahme 1,77 kW

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 190 %
• Schallleistungspegel Außen: 48 dB(A) (Extrem leise dank Scroll!)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz
• Nennspannung Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Anlaufstrom Verdichter: < 10 A

Maße & Gewichte

• Außeneinheit (je): 1144 x 600 x 1382 mm (LxBxH) | Gewicht: 257 kg
• Inneneinheit Modular (je): 360 x 450 x 920 mm (LxBxH) | Gewicht: 47 kg

Wichtiger Sicherheitshinweis:

Das verwendete Kältemittel R290 ist der Sicherheitsgruppe A3 (leicht entflammbar gemäß ANSI/ASHRAE Standard 34) zugeordnet. Arbeiten am Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur von qualifiziertem Fachpersonal durchgeführt werden.

Hersteller-Artikelnummern im Set:

• 2x ODU 250-A (Außeneinheit, Typ 16, AF-Version): 00107988234
• 2x IDU-A Modular (Inneneinheit): 00207098468
• 1x TU-Set: 00307055257
• 2x Beipack Elektrik ODU: 00407977285
• 1x LAN-Erweiterung: 00507984901
• 1x CAN-Verbindungsleitung: 00607955937

Fazit: Winterfest, leise und leistungsstark

Die Viessmann Vitocal 250-A Kaskade (2x 16 AF) ist die ideale Wahl für anspruchsvolle Sanierungsprojekte. Sie kombiniert die Robustheit und Laufruhe der Scroll-Technologie mit der Sicherheit des AF-Frostschutzpaketes. Mit ca. 23 kW Leistung und intelligentem Hybrid-Management machen Sie auch große Mehrfamilienhäuser fit für die Zukunft – unabhängig davon, wie hart der Winter wird. Jetzt bei uniDomo bestellen.

Häufig gestellte Fragen (FAQ) zur Kaskade (Typ 16 AF)

Was ist der Vorteil der Scroll-Verdichter in der Baugröße 16?

Scroll-Verdichter sind für ihre Langlebigkeit und Laufruhe bekannt. In der Baugröße 16 sorgen sie dafür, dass die Anlage trotz hoher Leistung sehr leise läuft (48 dB(A)). In Kombination mit der Kaskadenschaltung erhalten Sie ein extrem robustes System.

Warum sollte ich die AF-Version nehmen?

Die "AF-Version" (Advanced Frost protection) verfügt über integrierte Heizungen in der Außeneinheit. Das schützt den Ventilator und den Kondensatablauf vor Vereisung. Besonders bei großen Anlagen auf Dächern oder in kalten Regionen ist das ein unverzichtbares Sicherheitsfeature.

Kann die Anlage kühlen?

Ja, im Sommer arbeitet die Kaskade als leistungsstarke Kühlung ("Active Cooling"). Mit einer System-Kühlleistung von ca. 19 kW sorgt sie für angenehme Temperaturen, wenn die Wärmeverteilung (z.B. Fußbodenheizung) dafür ausgelegt ist.
