Viessmann Kaskade Vitocal 250-A 9,7 kW Luft/Wasser-Wärmepumpe mit LAN-Modul & R290

Viessmann Kaskade Vitocal 250-A 9,7 kW Luft/Wasser-Wärmepumpe mit LAN-Modul & R290 (2x Baugröße 10 / 400V) – Doppelte Power für große Projekte

Das Kaskaden-System: Intelligente Leistung für Mehrfamilienhäuser und Gewerbe.

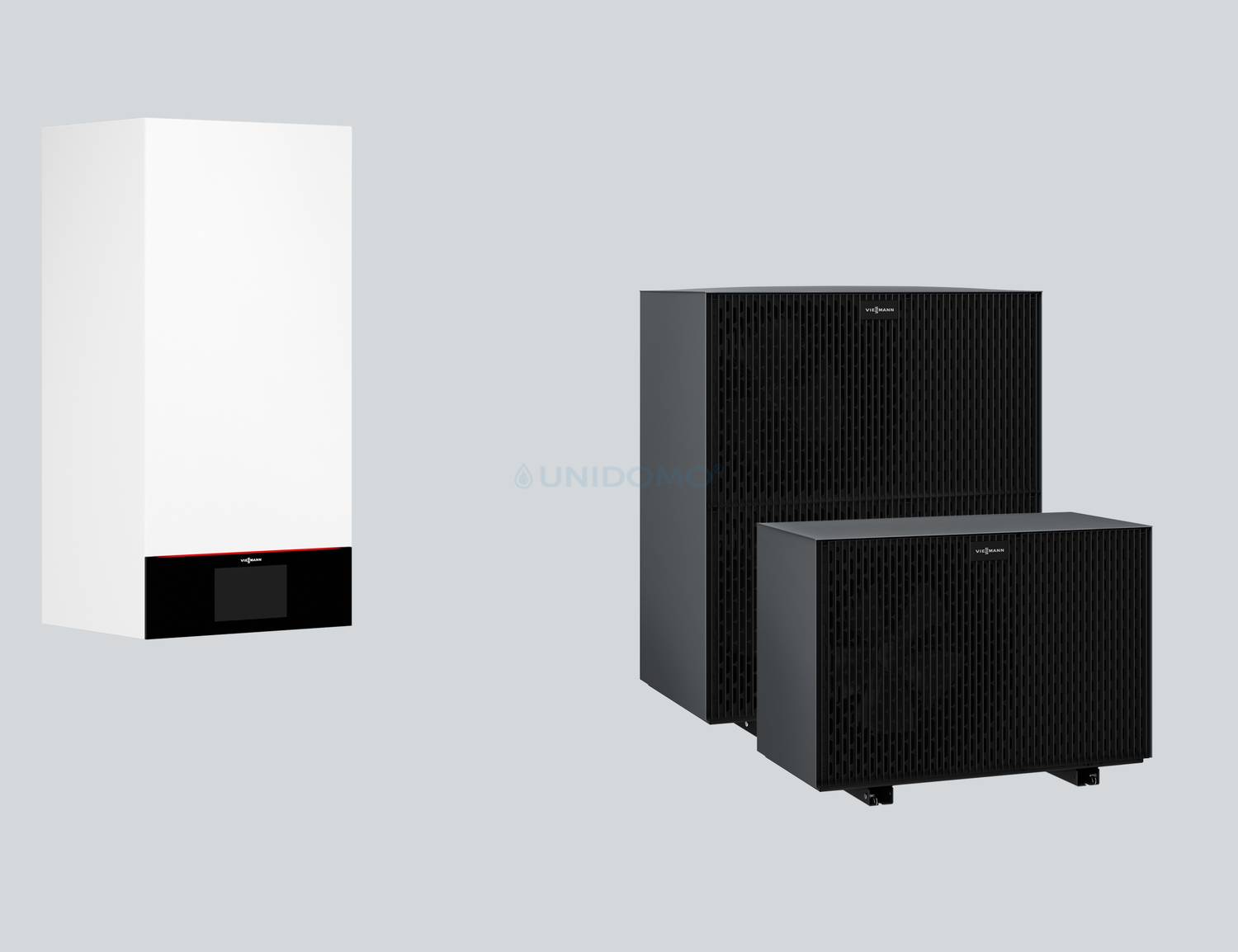

Mit der Viessmann Kaskade Vitocal 250-A 9,7 kW Luft/Wasser-Wärmepumpe mit LAN-Modul & R290 (2x Typ 10 / 400V) erhalten Sie ein Hochleistungs-Paket, das speziell für Gebäude mit großem Wärmebedarf konzipiert wurde. Dieses Set besteht aus zwei Vitocal 250-A Luft/Wasser-Wärmepumpen (Außeneinheiten) und zwei passenden "Modular" Inneneinheiten. Diese werden hydraulisch und regelungstechnisch zu einer Einheit verbunden. Das Ergebnis ist eine enorme Heizleistung bei gleichzeitiger maximaler Effizienz und Ausfallsicherheit.

Der Vorteil dieses Kaskaden-Systems liegt in der intelligenten Modulation: In der Übergangszeit läuft oft nur eine Wärmepumpe im effizientesten Teillastbereich. Wird es kälter oder steigt der Warmwasserbedarf, schaltet sich die zweite Anlage nahtlos dazu. Dank einer Vorlauftemperatur von bis zu 70 °C (Einsatzbereich bis -10 °C Außentemperatur) ist dieses System prädestiniert für die Modernisierung von Mehrfamilienhäusern oder großen Bestandsgebäuden mit klassischen Heizkörpern.

Warum die Vitocal 250-A Kaskade (2x 10) die Profilösung ist

• Enorme Leistung: Durch die Koppelung zweier 10er-Einheiten erhalten Sie eine Systemleistung von ca. 19,4 kW (bei -7 °C) bzw. über 29 kW (bei A7/W35).
• Maximale Effizienz (COP 5,5): Die COP-optimierte Kaskadenfunktion steuert die Geräte so, dass sie immer im wirtschaftlichsten Bereich laufen (Jahreszeitbedingte Effizienz 208 %).
• Redundanz & Sicherheit: Fällt ein Gerät aus oder muss gewartet werden, übernimmt das zweite Gerät die Versorgung.
• Sanierungs-Spezialist: 70 °C Vorlauftemperatur ermöglichen den Einsatz in älteren Gebäuden ohne Fußbodenheizung.
• Modulare Inneneinheiten: Die schlanken "IDU-A Modular" Inneneinheiten (nur 47 kg) sind speziell für Kaskaden konzipiert.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – GWP 0,02.
• Netzstabil (400V): Der 3-Phasen-Betrieb sorgt für eine gleichmäßige Netzbelastung.
• Leiser Betrieb: Dank AAD+ laufen die Außeneinheiten extrem ruhig (49 dB(A)).

Lieferumfang des Kaskaden-Pakets

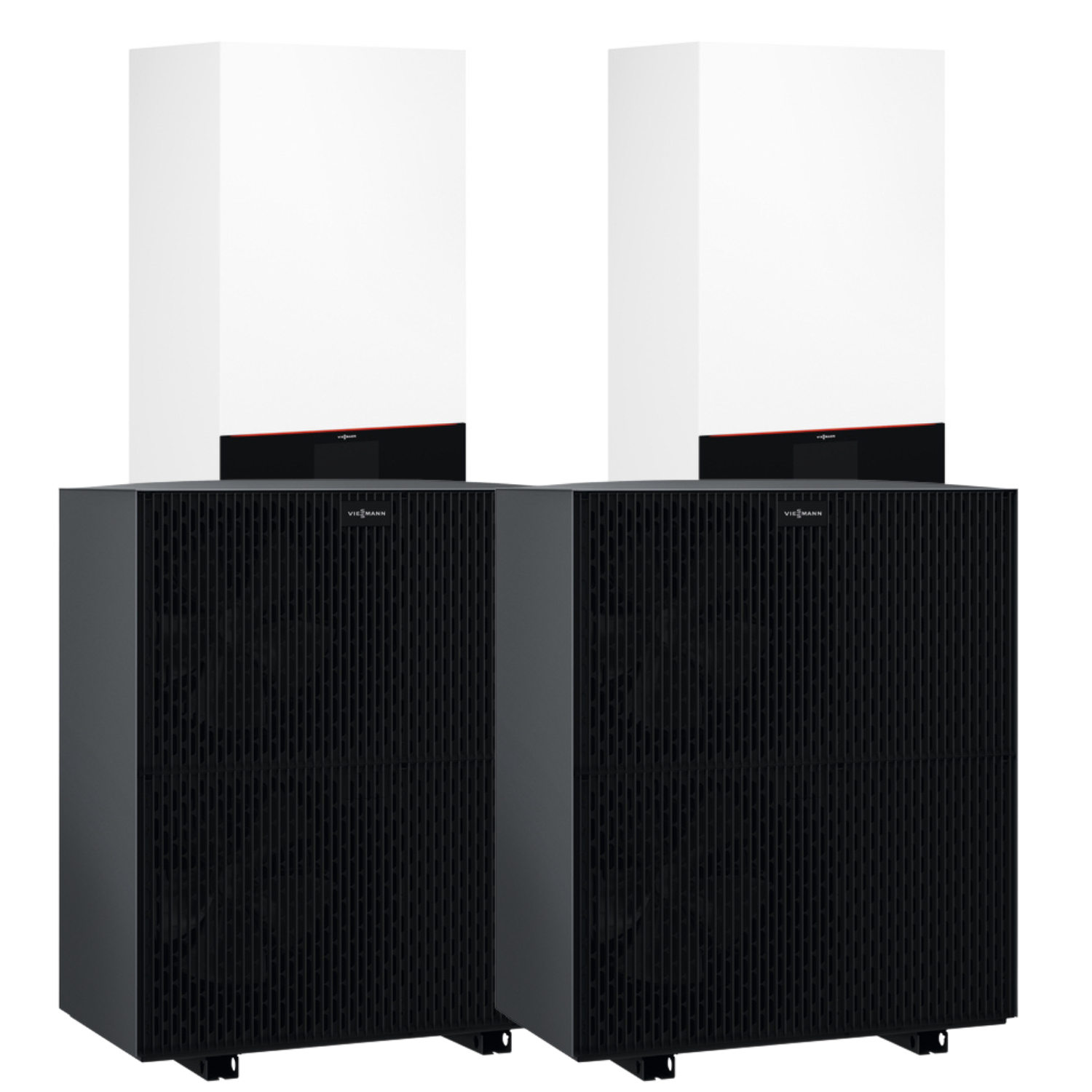

Dieses Set enthält alles für den Aufbau einer 2er-Kaskade:

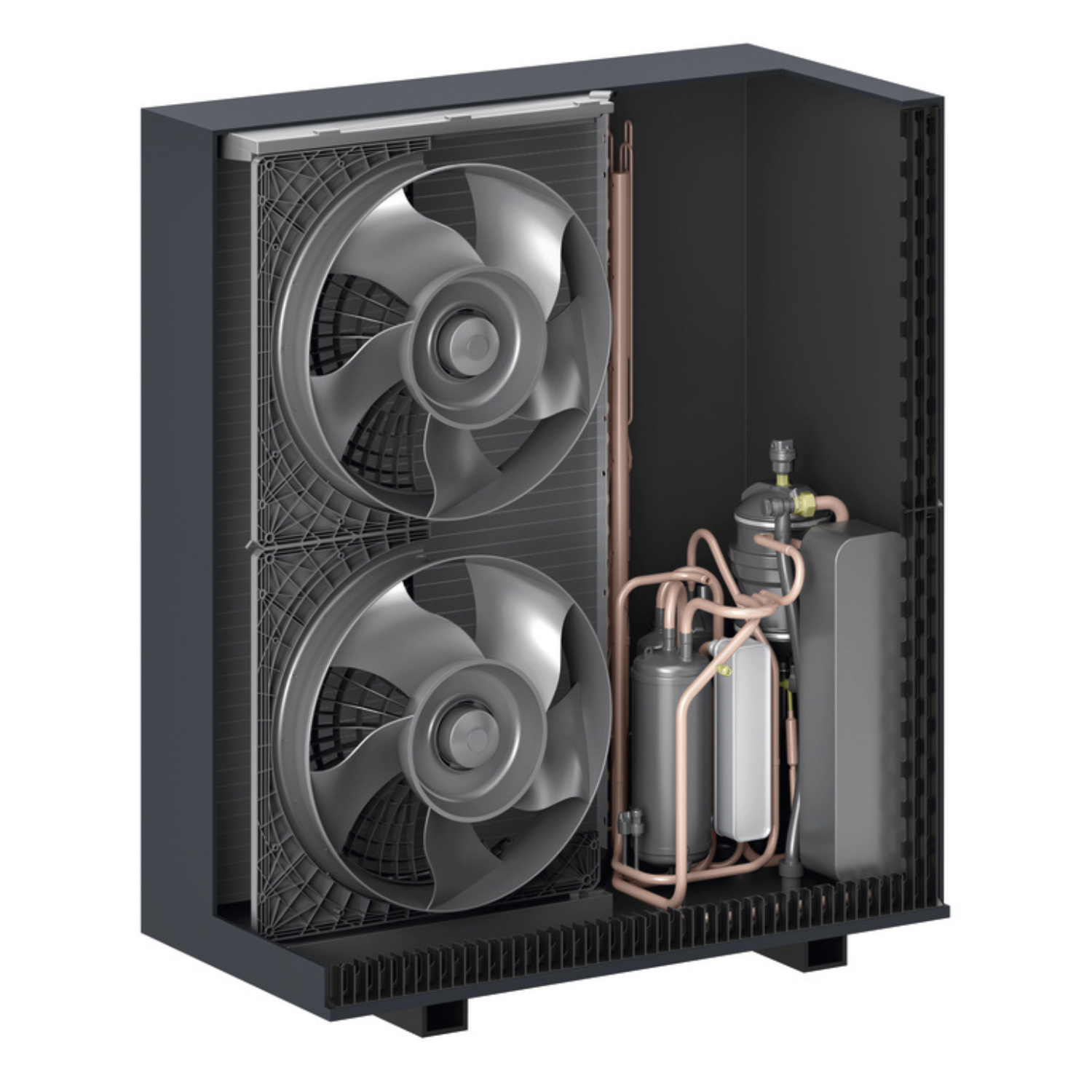

2x Außeneinheit (ODU 250-A, Typ 10, 400V):

• Jeweils mit drehzahlgeregeltem Doppelrollkolben-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung (Doppellüfter).
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

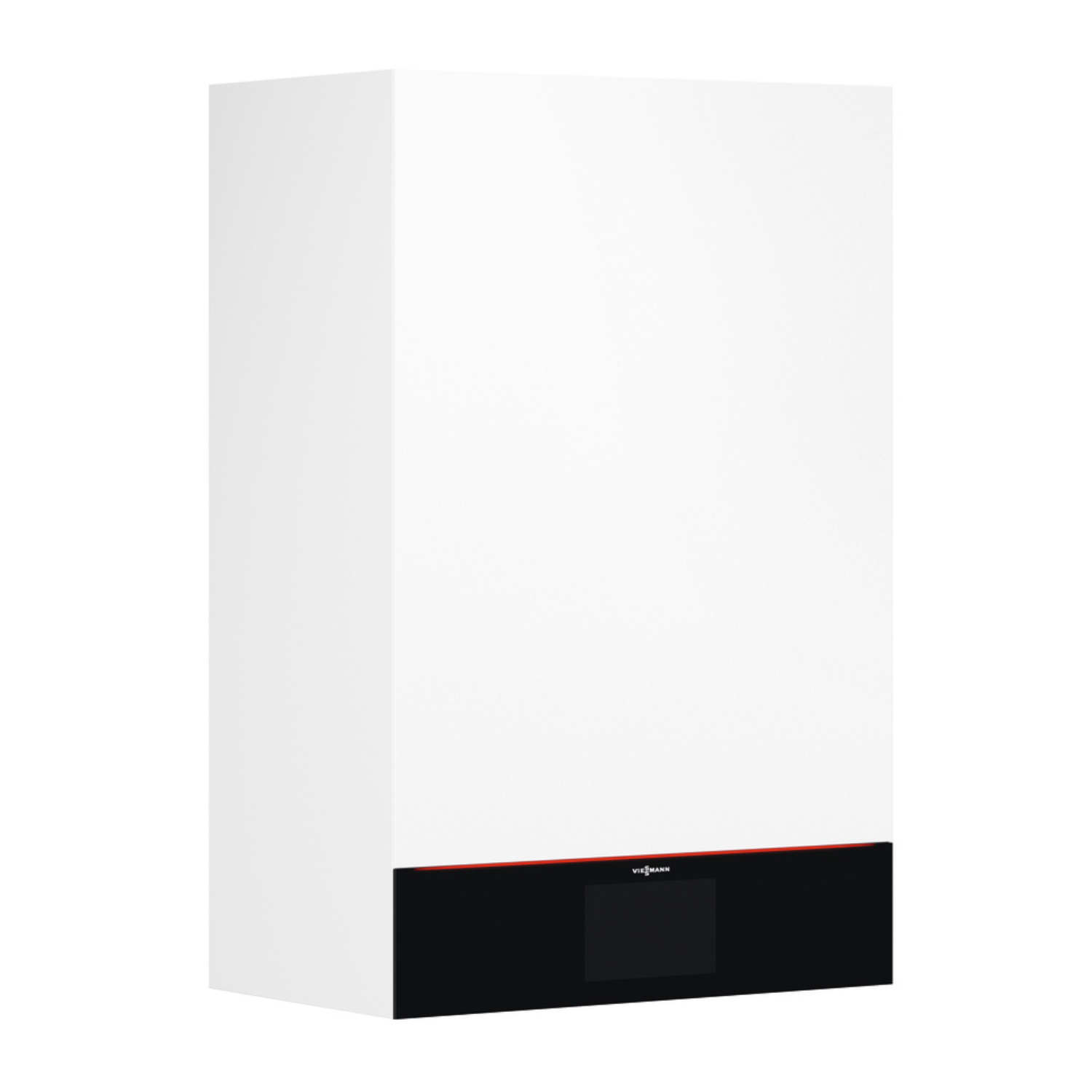

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Kompakte Wandgeräte (Gewicht nur 47 kg).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (an der Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen untereinander.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden technischen Angaben beziehen sich auf eine einzelne Wärmepumpe der Kaskade. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 7,4 kW | COP 5,5 | Elektr. Aufnahme 1,34 kW
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 5,8 kW | COP 4,46 | Elektr. Aufnahme 1,31 kW
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 9,7 kW | COP 3,16 | Elektr. Aufnahme 3,07 kW
• Kühlbetrieb A35/W18: Kühlleistung 6,5 kW | EER 5,30 | Elektr. Aufnahme 1,23 kW

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 208 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemp): 208 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mitteltemp): 164 %
• Schallleistungspegel Außen: 49 dB(A)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz
• Nennspannung Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Anlaufstrom Verdichter: < 10 A

Maße & Gewichte

• Außeneinheit (je): 1144 x 600 x 1382 mm (LxBxH) | Gewicht: 221 kg
• Inneneinheit Modular (je): 600 x 450 x 920 mm (LxBxH) | Gewicht: 47 kg

Wichtiger Sicherheitshinweis:

Das verwendete Kältemittel R290 ist der Sicherheitsgruppe A3 (leicht entflammbar gemäß ANSI/ASHRAE Standard 34) zugeordnet. Arbeiten am Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur von qualifiziertem Fachpersonal durchgeführt werden.

Hersteller-Artikelnummern im Set:

• 2x ODU 250-A (Außeneinheit): 00107988223
• 2x IDU-A Modular (Inneneinheit): 00207098468
• 1x TU-Set: 00307055257
• 2x Beipack Elektrik ODU: 00407977285
• 1x LAN-Erweiterung: 00507984901
• 1x CAN-Verbindungsleitung: 00607955937

Fazit: Die Großlösung für Anspruchsvolle

Die Viessmann Vitocal 250-A Kaskade (2x 10) ist mehr als nur zwei Wärmepumpen. Es ist ein intelligentes Energiesystem für große Wohnflächen. Durch die Kaskadierung erhalten Sie eine extrem breite Modulation (vom Teillastbetrieb einer einzelnen Pumpe bis zur Voll-Last beider Pumpen). Das spart Energie, schont die Verdichter durch weniger Taktung und garantiert Wärmeversorgung rund um die Uhr. Die ideale Lösung für Mehrfamilienhäuser, die weg von Öl und Gas wollen. Jetzt bei uniDomo bestellen.

Häufig gestellte Fragen (FAQ) zur Kaskade

Was ist der Vorteil einer Kaskade gegenüber einer einzelnen großen Wärmepumpe?

Eine Kaskade ist flexibler. In der Übergangszeit (Frühling/Herbst) reicht oft die Leistung eines Gerätes aus. Das System läuft dann im effizienten Teillastbereich. Zudem haben Sie bei einer Störung an einem Gerät immer noch das zweite als Backup (Redundanz).

Wie werden die Geräte gesteuert?

Die Regelung übernimmt das Management vollautomatisch. Sie entscheidet anhand der Außentemperatur und des Wärmebedarfs, ob ein oder zwei Geräte laufen müssen und welches Gerät "führend" ist, um die Betriebsstunden gleichmäßig zu verteilen ("Laufzeitausgleich").

Brauche ich viel Platz im Technikraum?

Die Inneneinheiten "IDU-A Modular" sind bewusst schlanker (450 mm Breite) und leichter (47 kg) als die Hybrid-Inneneinheiten der Einzelanlagen, da sie keinen integrierten Puffer benötigen. Sie werden platzsparend an der Wand montiert.
