Viessmann Kaskade Vitocal 250-A 400V Luft/Wasser-Wärmepumpe mit 11,1 kW Wärmeleistung

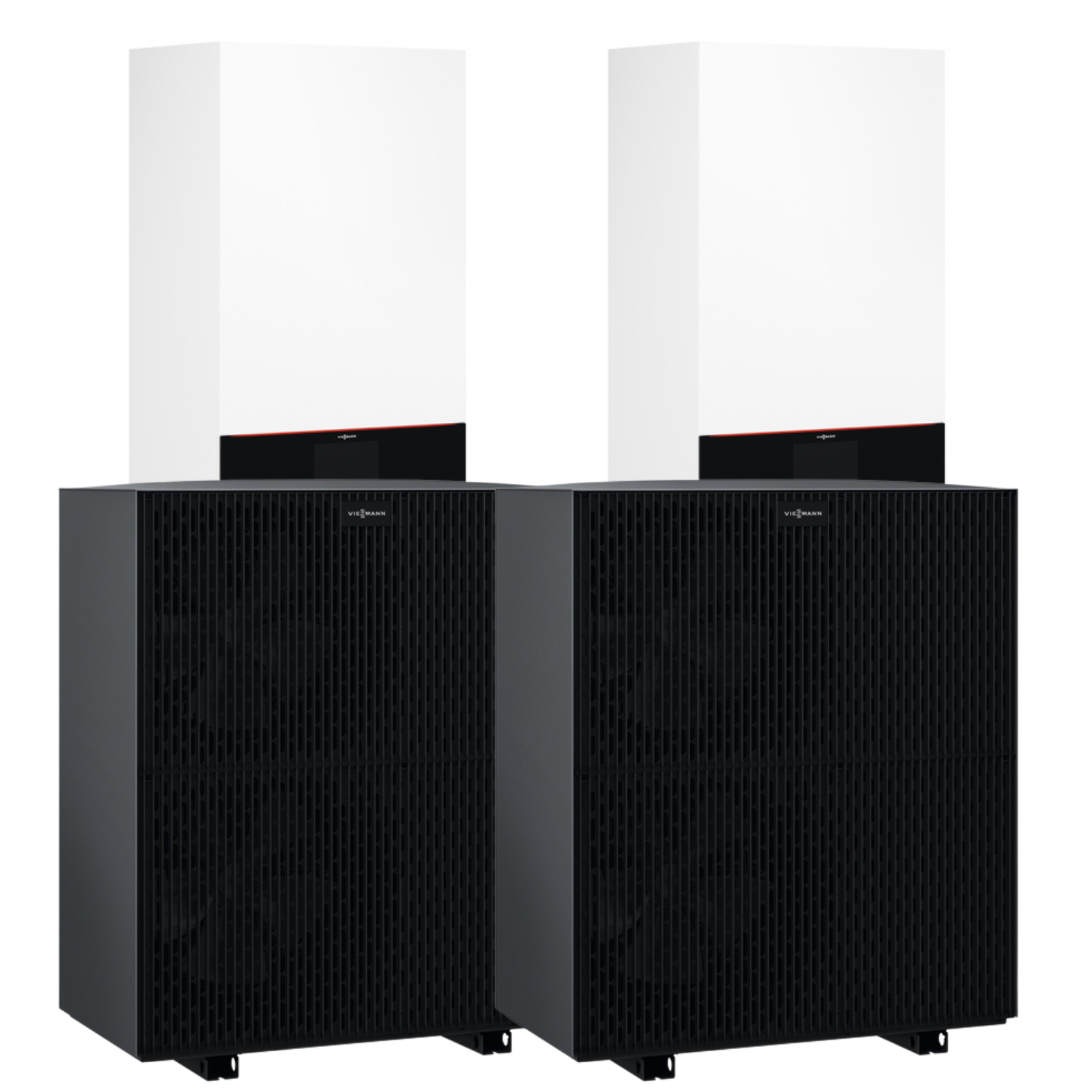

Viessmann Kaskade Vitocal 250-A 400V Luft/Wasser-Wärmepumpe mit 11,1 kW Wärmeleistung (2x Baugröße 13 / 400V) – High-Performance für Großprojekte

Das 22-kW-Kraftpaket: Maximale Leistung und Ausfallsicherheit für Mehrfamilienhäuser.

Die Viessmann Kaskade Vitocal 250-A 400V Luft/Wasser-Wärmepumpe mit 11,1 kW Wärmeleistung (2x Typ 13 / 400V) ist die leistungsstärkste Lösung dieser Serie für den Wohnbau und gewerbliche Anwendungen. Das System koppelt zwei hocheffiziente Vitocal 250-A Wärmepumpen (Baugröße 13) zu einer intelligenten Heizzentrale. Das Ergebnis ist eine beeindruckende Systemleistung von über 22 kW (bei -7 °C), die auch große Bestandsgebäude zuverlässig und umweltfreundlich versorgt.

Dank der Kaskadierung profitieren Sie von einer enormen Modulationsbreite: Benötigt das Gebäude wenig Wärme, läuft nur eine Anlage im sparsamen Teillastbetrieb. Bei Spitzenlast im Winter schalten sich beide Anlagen zusammen. Mit einer Vorlauftemperatur von bis zu 70 °C (selbst bei -10 °C) ist der Betrieb mit vorhandenen Radiatoren problemlos möglich. Die schlanken Modular-Inneneinheiten sorgen zudem für eine platzsparende Installation im Technikraum.

Warum die Vitocal 250-A Kaskade (2x 13) die beste Wahl für große Häuser ist

• Massive Heizleistung: Kombiniert zwei 13er-Einheiten zu einer Systemleistung von 22,2 kW (bei -7 °C) bzw. über 30 kW (bei A7/W35 inkl. Reserve).
• Höchste Effizienz (COP 5,39): Trotz der hohen Leistung arbeiten die 400V-Geräte extrem sparsam und erreichen die Energieeffizienzklasse A+++.
• Maximale Ausfallsicherheit: Durch die Redundanz (zwei unabhängige Kältekreise) bleibt das Gebäude auch warm, wenn ein Gerät gewartet wird.
• Sanierungs-Profi: 70 °C Vorlauftemperatur ermöglichen die Weiternutzung alter Heizkörper in Mehrfamilienhäusern.
• Platzsparende Innentechnik: Die speziellen "IDU-A Modular" Inneneinheiten sind nur 450 mm breit und benötigen keinen großen Wandplatz.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – zukunftssicher (GWP 0,02).
• Netzstabil (400V): Der 3-Phasen-Anschluss sorgt für einen symmetrischen und sicheren Betrieb im Stromnetz.
• Leise trotz Power: Dank AAD+ Technologie arbeiten die Außeneinheiten mit 50 dB(A) erstaunlich ruhig.

Lieferumfang des Kaskaden-Pakets

Dieses Set enthält alle Komponenten für den Aufbau einer 2er-Kaskade der Leistungsklasse 13:

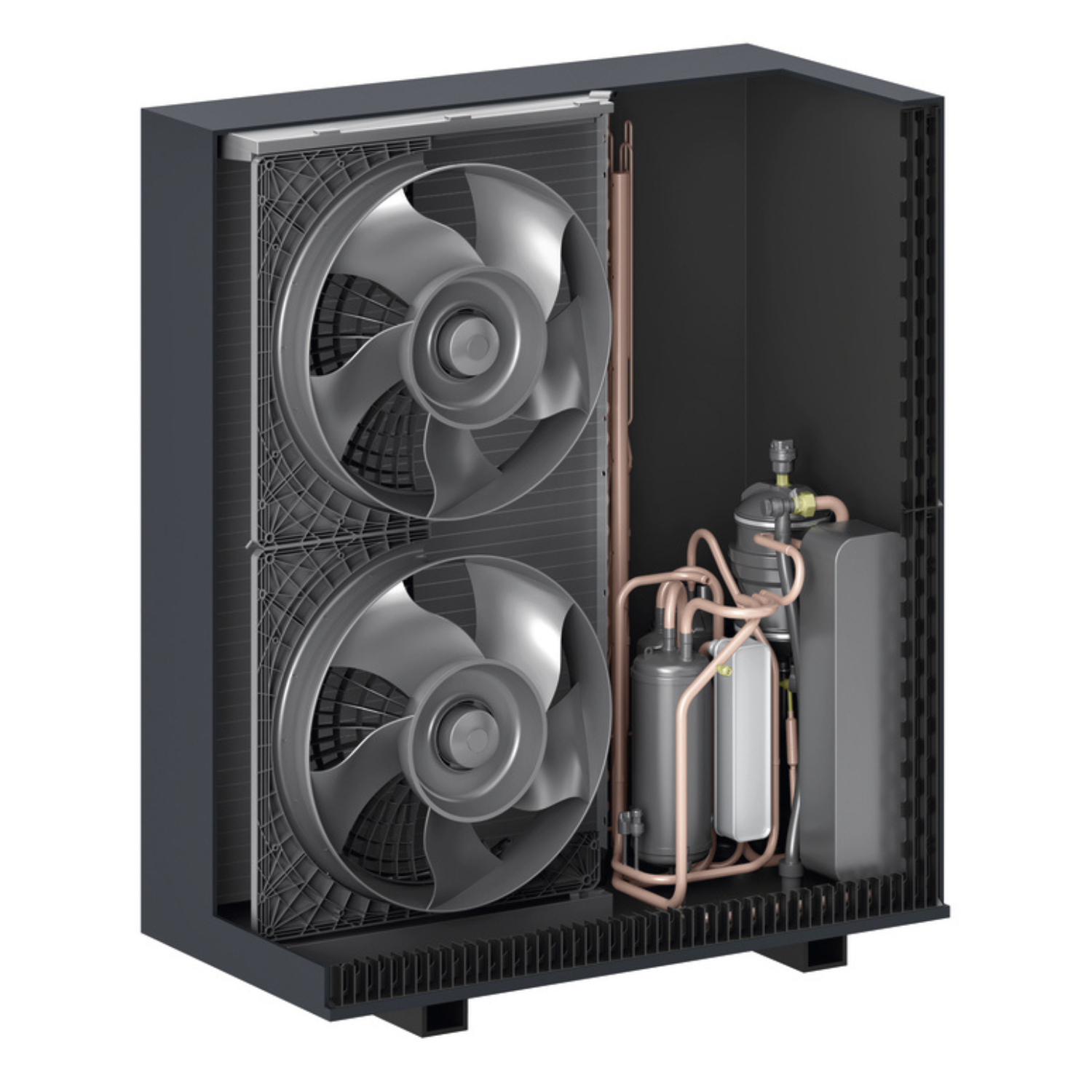

2x Außeneinheit (ODU 250-A, Typ 13, 400V):

• Jeweils mit drehzahlgeregeltem Doppelrollkolben-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung.
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

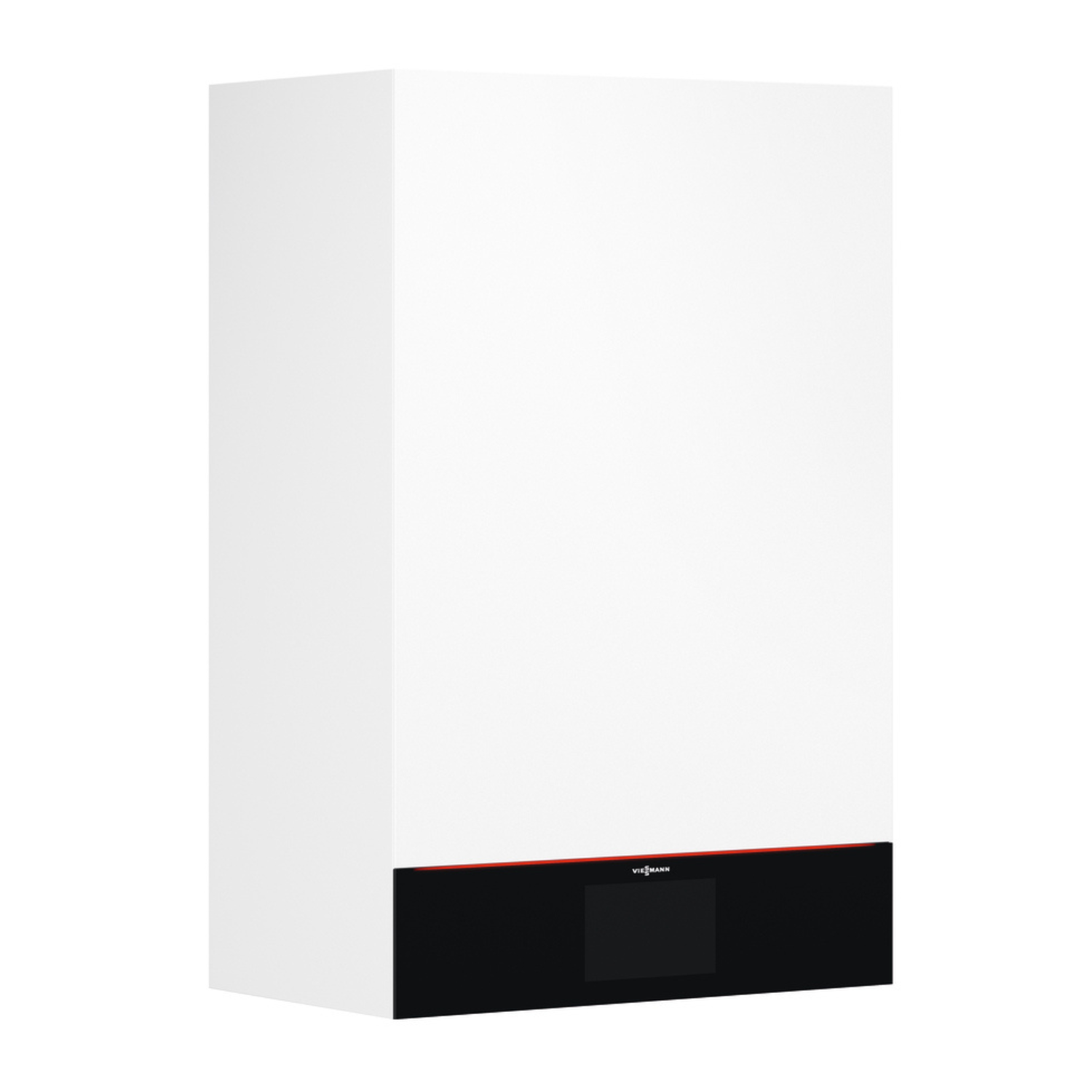

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Extra schlanke Wandgeräte (nur 450 mm breit).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden Angaben beziehen sich auf eine einzelne Wärmepumpe. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 8,1 kW (System: ca. 16,2 kW) | COP 5,39
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 6,7 kW (System: ca. 13,4 kW) | COP 3,98
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 11,1 kW (System: ca. 22,2 kW) | COP 2,97
• Kühlbetrieb A35/W18: Kühlleistung 8,08 kW | EER 6,15 (bzw. 6,20)

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 201 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemp): 201 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mitteltemp): 162 %
• Schallleistungspegel Außen: 50 dB(A)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz
• Nennspannung Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Anlaufstrom Verdichter: < 10 A

Maße & Gewichte

• Außeneinheit (je): 1144 x 600 x 1382 mm (LxBxH) | Gewicht: 221 kg
• Inneneinheit Modular (je): 360 x 450 x 920 mm (LxBxH) | Gewicht: 47 kg

Wichtiger Sicherheitshinweis:

Das verwendete Kältemittel R290 ist der Sicherheitsgruppe A3 (leicht entflammbar gemäß ANSI/ASHRAE Standard 34) zugeordnet. Arbeiten am Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur von qualifiziertem Fachpersonal durchgeführt werden.

Hersteller-Artikelnummern im Set:

• 2x ODU 250-A (Außeneinheit): 00107988224
• 2x IDU-A Modular (Inneneinheit): 00207098468
• 1x TU-Set: 00307055257
• 2x Beipack Elektrik ODU: 00407977285
• 1x LAN-Erweiterung: 00507984901
• 1x CAN-Verbindungsleitung: 00607955937

Fazit: Die Referenz für Leistung und Effizienz

Die Viessmann Vitocal 250-A Kaskade (2x 13) setzt Maßstäbe bei der Sanierung von Mehrfamilienhäusern. Sie liefert zuverlässig hohe Temperaturen (70 °C) und enorme Wärmemengen, ohne die Stromrechnung explodieren zu lassen. Durch die Kombination von zwei 400V-Anlagen erhalten Sie ein robustes, langlebiges und redundantes Heizsystem, das den Wert Ihrer Immobilie steigert und fossile Energieträger überflüssig macht. Jetzt bei uniDomo bestellen.

Häufig gestellte Fragen (FAQ) zur Kaskade (Typ 13)

Für welche Gebäudegröße ist diese Kaskade geeignet?

Mit über 22 kW Leistung bei Norm-Außentemperatur (-7 °C) eignet sich dieses System hervorragend für große Zweifamilienhäuser, Mehrfamilienhäuser (3-6 Parteien, je nach Dämmstandard) oder kleinere Gewerbeobjekte.

Ist die Installation der Inneneinheiten kompliziert?

Nein, im Gegenteil. Die "IDU-A Modular" Einheiten sind leichter und kompakter als Standard-Geräte. Da sie keinen integrierten Speicher haben, lassen sie sich flexibel an der Wand montieren. Die hydraulische Verbindung erfolgt über das mitgelieferte TU-Set.

Kann ich das System erweitern?

Ja, die Regelung der Vitocal 250-A unterstützt eine Kaskadierung von bis zu 5 Wärmepumpen. Sie können also bei Bedarf (z. B. Gebäudeanbau) weitere Geräte hinzufügen.
